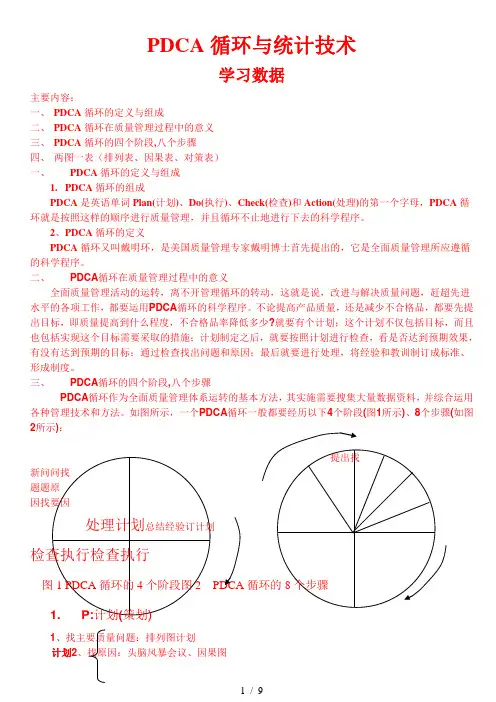

PDCA循环与统计技术学习数据主要内容：一、PDCA循环的定义与组成二、PDCA循环在质量管理过程中的意义三、PDCA循环的四个阶段,八个步骤四、两图一表（排列表、因果表、对策表）一、PDCA循环的定义与组成1.PDCA循环的组成PDCA是英语单词Plan(计划)、Do(执行)、Check(检查)和Action(处理)的第一个字母，PDCA循环就是按照这样的顺序进行质量管理，并且循环不止地进行下去的科学程序。

2、PDCA循环的定义PDCA循环又叫戴明环，是美国质量管理专家戴明博士首先提出的，它是全面质量管理所应遵循的科学程序。

二、PDCA循环在质量管理过程中的意义全面质量管理活动的运转，离不开管理循环的转动，这就是说，改进与解决质量问题，赶超先进水平的各项工作，都要运用PDCA循环的科学程序。

不论提高产品质量，还是减少不合格品，都要先提出目标，即质量提高到什么程度，不合格品率降低多少?就要有个计划；这个计划不仅包括目标，而且也包括实现这个目标需要采取的措施；计划制定之后，就要按照计划进行检查，看是否达到预期效果，有没有达到预期的目标；通过检查找出问题和原因；最后就要进行处理，将经验和教训制订成标准、形成制度。

三、PDCA循环的四个阶段,八个步骤PDCA循环作为全面质量管理体系运转的基本方法，其实施需要搜集大量数据资料，并综合运用各种管理技术和方法。

如图所示，一个PDCA循环一般都要经历以下4个阶段(图1所示)、8个步骤(如图2所示)：1、找主要质量问题：排列图计划计划2、找原因：头脑风暴会议、因果图3、找要因：排列图、计分法、验证4、制定对策(计划)措施：对策表2. D:执行(实施)执行5、实施对策措施3、C：执行（检查）执行6、检查实施效果：排列图、因果图4、A：处理（总结）7、标准化处理处理8、遗留问题转下一循环四、两图一表1、排列图•定义：又叫帕累托图，它将质量改进项目最重要到最次要进行排列而采用的一种简单的图示技术。

因果分析图
因果分析图又称鱼刺图或石川图，它是在排列图的基础上，为清晰而有效地整理和分析质量特性（果）的波动和影响要素项目（因）之间的关系，由大到小，由粗到细，寻根溯源，直至找到问题症结所在的图示法。

从影响产品质量的主要因素看，一般包括人、机、料、法、环等五个方面。

每个方面可看成是一个大原因；每一个大原因下面，可包括许多个中原因；每一个中原因下面，又包括很多个小原因；每个小原因视需要还可进一步分析，构成了因果之间的逻辑关系。

正因为影响质量特性的因素很多，关系又比较复杂，才要求有一种方法能同时整理出平行关系和因果关系，这种方法就是因果分析图法。

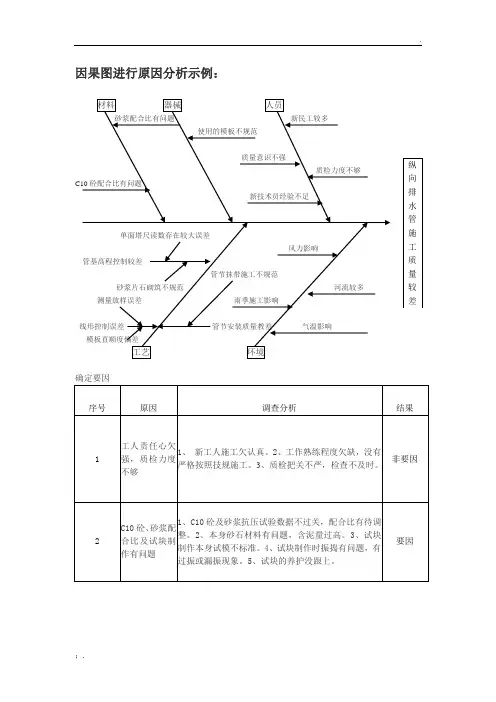

画此图要先确定要解决的质量问题，问题为终点，画出带箭头的主干线，然后从人、机（机器）、料（原材料）、法（方法）、环（环境）几个方面去分析成因，这五个方面分别画在主干线两侧，均匀交叉分布，然后就某一方面进行深入分析原因，直至无法继续分解为止，把分析的结果分层次画在图上即为鱼刺图。

在制作鱼刺图时应注意：鱼刺图上的问题应是主要问题，问题要具体；要一个问题一张图；分析出的成因要简明扼要地绘在图上；原因分析要到具体解决办法产生为止。

在主要原因处注上记号，以便分析后具体落实。

解决措施实施后，用排列图检验原来的质量问题是否得到解决。

鱼骨图（因果图）鱼骨图鱼骨图是由日本管理大师石川馨先生所发明出来的，故又名石川图。

鱼骨图是一种发现问题“根本原因”的方法，它也可以称之为“Ishikawa”或者“因果图”。

目录一、鱼骨图定义二、鱼骨图的三种类型三、鱼骨图制作1、分析问题原因/结构。

2、鱼骨图绘图过程四、鱼骨图使用步骤五、鱼骨图案例分析六、用统计工具软件MINTAB制作鱼骨图1.鱼骨图- 使用2.鱼骨图- 方向3.鱼骨图- 案例一、鱼骨图定义二、鱼骨图的三种类型三、鱼骨图制作1、分析问题原因/结构。

2、鱼骨图绘图过程四、鱼骨图使用步骤五、鱼骨图案例分析六、用统计工具软件MINTAB制作鱼骨图1.鱼骨图- 使用2.鱼骨图- 方向3.鱼骨图- 案例一、鱼骨图定义鱼骨图(Cause & Effect/Fishbone Diagram)问题的特性总是受到一些因素的影响，我们通过头脑风暴法找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。

因其形状如鱼骨，所以又叫鱼骨图（以下称鱼骨图），它是一种透过现象看本质的分析方法。

同时，鱼骨图也用在生产中，用来形象地表示生产车间的流程。

头脑风暴法（Brain Storming——BS）：一种通过集思广益、发挥团体智慧，从各种不同角度找出问题所有原因或构成要素的会议方法。

BS有四大原则：严禁批评、自由奔放、多多益善、搭便车。

鱼骨图也称为因果分析图或石川图（根据最先提出这一工具的石川熏（Kaoru Ishikawa译名）的名字命名）。

它看上去有些象鱼骨，问题或缺陷（即后果）标在"鱼头"外。

在鱼骨上长出鱼刺，上面按出现机会多寡列出产生生产问题的可能原因。

鱼骨图有助于说明各个原因之间如何相互影响。

它也能表现出各个可能的原因是如何随时间而依次出现的。

这有助于着手解决问题。

二、鱼骨图的三种类型A、整理问题型鱼骨图（各要素与特性值间不存在原因关系，而是结构构成关系）B、原因型鱼骨图（鱼头在右，特性值通常以“为什么……”来写）C、对策型鱼骨图（鱼头在左，特性值通常以“如何提高/改善……”来写）三、鱼骨图制作制作鱼骨图分两个步骤：分析问题原因/结构、绘制鱼骨图。

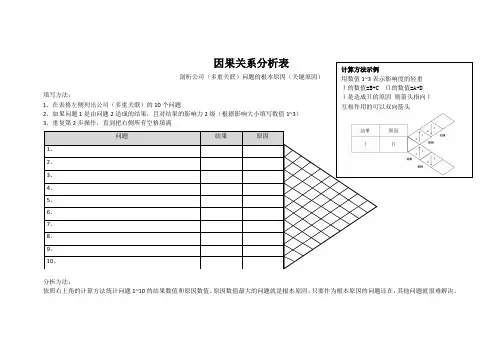

因果关系分析表
剖析公司（多重关联）问题的根本原因（关键原因）
填写方法：
1、在表格左侧列出公司（多重关联）的10个问题
2、如果问题1是由问题2造成的结果，且对结果的影响力2级（根据影响大小填写数值1~3）
3、重复第2步操作，直到把右侧所有空格填满
分析方法：
依照右上角的计算方法统计问题1~10的结果数值和原因数值。

原因数值最大的问题就是根本原因。

只要作为根本原因的问题还在，其他问题就很难解决。

问题 结果 原因
1、 2、
3、
4、 5、
6、
7、 8、
9、
10、 计算方法示例
用数值1~3表示影响度的轻重 Ι的数值=B+C Π的数值=A+D Ι是造成Π的原因 则箭头指向Ι 互相作用的可以双向箭头
计算方法示例
用数值1~3表示影响度的轻重Ι的数值=B+C
Π的数值=A+D
结果Ι原因
Π
3
A
1
B
2
C
3
D
原因
结果
结果
原因。
