钢网架安装工程检验批质量验收记录修订版

钢网架结构安装检验批质量验收记录检验批号：XXXXX 日期：XXXX年XX月XX 日一、工程概况根据合同要求，本次工程为钢网架结构安装工程，地点位于XXXX。

本次验收旨在对钢网架结构安装质量进行核查，确保符合设计要求和相关规范。

二、参与人员本次验收由以下人员参与：1. 验收单位代表：2. 施工单位代表：3. 监理单位代表：4. 设计单位代表：5. 其他相关人员：三、检验内容本次验收对钢网架结构进行以下检查：1. 钢网架主要节点的连接情况和固定方式是否符合设计要求。

2. 钢网架的平整度和垂直度是否满足要求。

3. 补强节点是否牢固可靠。

4. 钢网架的附加部件是否安装正确。

5. 钢网架安装过程中材料和工艺是否符合标准。

四、检验方法1. 目视检查：对钢网架结构进行目视检查，核查连接情况、平整度和垂直度等。

2. 测量检查：采用水平仪、直尺和测量仪器等工具，对钢网架结构进行测量，确保其尺寸和位置符合设计要求。

五、检验结果根据对钢网架结构进行的检查和测量，得出以下结果：1. 钢网架主要节点的连接情况和固定方式符合设计要求，连接牢固可靠。

2. 钢网架的平整度和垂直度满足要求，未超出允许偏差范围。

3. 补强节点经过仔细检查，均已牢固固定，能够满足设计要求。

4. 钢网架的附加部件安装正确，位置准确。

5. 钢网架安装过程中所采用的材料和工艺均符合标准要求，不存在质量问题。

六、验收结论根据以上检验结果，结合合同要求和设计规范，结论如下：钢网架结构安装质量符合设计要求和相关规范，达到了验收标准，可以进行下一步施工工作。

七、存在的问题和处理意见根据检验过程中发现的问题，提出以下处理意见和建议：1. 若发现节点连接不牢固或存在松动现象，应立即进行重新固定，确保稳定性。

2. 若发现平整度和垂直度超出允许偏差范围，应及时进行调整和整改，保证结构的稳定性和安全性。

八、其他事项本次验收中未发现其他需要记录的事项。

九、附件本次验收未产生附件。

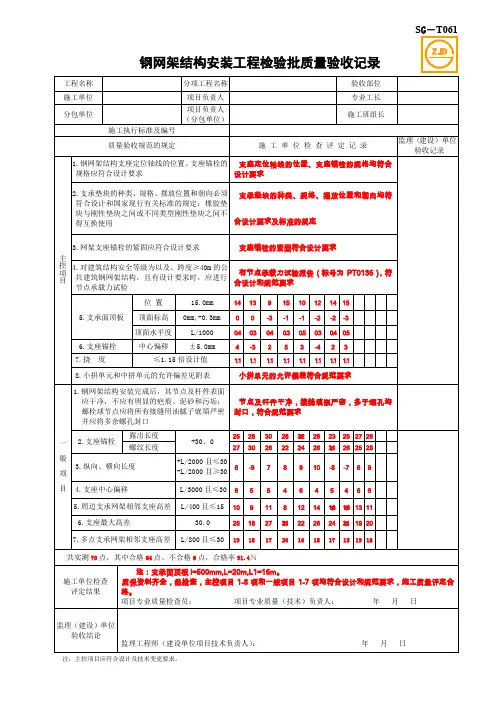

00 SG-T061钢网架结构安装检验批质量验收记录工程名称分项工程名称验收部位施工单位项目负责人专业工长分包单位项目负责人(分包单位)施工班组长施工执行标准及编号钢结构工程施工质量验收规范 GB50205-2001质 量 验 收 规 范 的 规 定施工单位检查评定记录监理（建设）单位验收主控项目1.钢网架结构支座定位轴线的位置、支座锚栓的规格应符合设计要求2.支承垫块的种类、规格、摆放位置和朝向必须符合设计和国家现行有关标准的规定；橡胶垫块与刚性垫块之间或不同类型刚性垫块之间不得互换使用3.网架支座锚栓的紧固应符合设计要求4.对建筑结构安全等级为一级、跨度≥40m公共建筑钢网架结构，且设计有要求时，应进行节点承载力试验5.支承面顶板位 置15.0mm 顶面标高0mm,-3mm 顶面水平度L/100 6.支座锚栓中心偏移±5.0mm 7.挠度≤1.15倍设计值8.小拼单元和中拼单元的允许偏差见附表一般项目 1.钢网架结构安装完成后，其节点及杆件表面应干净,不应有明显的疤痕、泥沙和污垢；螺栓球节点应将所有接缝用油腻子填嵌严密并应将多余螺孔封口2.支座锚栓露出长度+30,0, 0螺纹长度3.纵向、横向长度+L/2000且≤30.0点,其中合格-L/2000且≥30.04.支座中心偏移L/3000且≤30.05.周边支承网架相邻支座高差L/400且≤15.0施工单位检查评定结果 6.支座最大高差30 7.多点支承网架相邻支座高差共实测点,不合格点,合格点率%-T061位验收记录。

一般项目施工单位 检查结果主控项目全部合格，一般项目满足规范规定要求监理单位 验收结论同意验收专业监理工程师：年 月 日钢网架安装检验批质量验收记录主 控 项目专业工长：项目专业质量检查员：年 月 日共2处，全部检查，合格2处100%4高强度螺栓紧固第6.3.8条全/2共2处，全部检查，合格2处100%3安装精度第12.3.6条全/2抽查4处，合格4处100%2结构表面第12.3.5条全/2共2处，全部检查，合格2处100%1锚栓精度第12.2.5条4/4试验合格，报告编号√6结构挠度第12.3.4条全/2共2处，全部检查，合格2处√5节点承载力试验第12.3.3条/质量证明文件齐全，检验合格，报告编号√4拼装精度第12.3.1条 第12.3.2条全/2共2处，全部检查，合格2处√3橡胶垫第4.10.1条/抽查4处，合格4处√2支座第12.2.3条 第12.2.4条4/4抽查4处，合格4处√1基础验收第12.2.1条 第12.2.2条4/4施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《钢结构工程施工质量验收规范》GB50205-2001验收项目设计要求及 规范规定最小/实际 抽样数量检查记录检查 结果分包单位/分包单位项目 负责人/检验批部位施工单位项目负责人检验批容量构件:10个 拼装:2单元 表面:2节点GD-C5-71189单位（子单位）工程名称分部（子分部） 工程名称 地基与基础-基础分项工程名称钢结构基础。

xxx水电站
钢结构网架安装检验批质量验收表
钢结构（网架结构安装）分项工程检验批质量验收记录
钢结构（压型金属板）分项工程检验批质量验收记录
钢结构(防腐涂料涂装)分项工程检验批质量验收记录
钢结构(防火涂料涂装)分项工程检验批质量验收记录
xxx水电站
钢结构网架安装质量检查表
xxx水电站工程
钢结构网架安装分项工程检验批有关允许偏差检查记录
续表1
压型金属板安装分项工程检验批有关允许偏差记录
钢结构工程观感质量检查记录
隐蔽工程检查验收记录
钢构件合格证汇总表
钢构件进场验收记录
《难得的是有份清闲时光，难得的是有种知途迷返，知之为知之，不知为不知，知你冷暖，懂你悲欢，把你放在了心头上的人。

难得的是面对片深山广林、教你为人，怎样处事，面对人生;淡泊世事，践行伯乐，明镜心扉。

心似无物化有物，道似无情渡有情，佛似无边胜有边，儒似学而不思厌也，山高不止于流水，流水不止于小桥，除非去哪里在看看，除非去哪里在历历，除非去哪里在观光!一路走马观花，沐浴星星的乐园，想哪，念那。

白若溪在月牙泉唱着：每当太阳落下西边的阳，也有美丽的月牙泉，它是天的镜子，也是沙漠的眼。

就在那片天的很远很远，从那年我月牙泉边走过，从此以后魂牵梦绕，也许是你们不懂得这种爱恋，除非也去那里看看。

我们都是追梦的人，有些人，有些事，该忘的那就都忘了吧。

这世界即没平白无故的付出，也没有平白无故的缘分，那我们就因更当珍惜，当你的眼泪忍不住快要流出来的时候。

睁大眼睛!千万别眨眼，或许会让你看到世界由清晰、变模糊的全过程，在你心泪落下的那一瞬间，至此变得清澈明晰。

钢网架制作检验批质量验收记录一、验收目的钢网架作为建筑结构的重要组成部分，其质量直接关系到整个建筑的安全性和稳定性。

为了保证钢网架的质量，本次验收旨在对钢网架制作过程中的各项质量进行检验和验收，确保其符合相关标准和要求。

二、验收范围本次验收的钢网架制作项目包括材料验收、焊接质量、焊缝外观质量、尺寸偏差等方面。

三、验收依据四、验收内容及结果1.材料验收1）材料规格尺寸应符合设计要求，并与进场材料清单一致；2）钢材表面不得有腐蚀、变形、裂纹等缺陷；3）钢材的牌号、批号、出厂合格证明等应齐全。

2.焊接质量对钢网架的焊接质量进行检验，主要包括焊缝的牢固程度、焊缝的均匀性等。

1）焊缝应牢固，焊道应均匀，没有漏焊、气孔、裂纹等缺陷；2）焊缝的尺寸应符合设计要求，并与焊接工艺规程一致；3）焊缝的防腐措施应符合要求，未出现严重的锈蚀现象。

3.焊缝外观质量钢网架焊缝外观质量的验收主要包括焊缝形貌、焊渣清理等方面。

1）焊缝形貌应平整、连续，无毛刺、焊渣等杂质；2）焊缝表面应清理干净，无明显的锈蚀、油污等。

4.尺寸偏差1）檐高的偏差应符合设计要求，不得超过规定的允许偏差；2）开间的偏差应根据结构要求进行检验，不得超过设计允许偏差。

五、验收结论通过对钢网架制作过程中的各项质量进行检验和验收1）材料验收：材料规格尺寸符合设计要求，材料质量良好，验收合格；2）焊接质量：焊缝牢固，焊道均匀，无漏焊、气孔、裂纹等缺陷，验收合格；3）焊缝外观质量：焊缝形貌平整、连续，无毛刺、焊渣等杂质，验收合格；4）尺寸偏差：檐高、开间的偏差符合设计要求，未超过规定的允许偏差，验收合格。

六、存在问题与改进措施根据本次验收情况，发现以下问题：1）焊缝外观质量需进一步提高，下次制作时要更加注重焊缝的清理和整理；2）制作过程中需严格按照规程和要求进行操作，做好焊接质量控制；3）加强培训，提高工人的焊接技术和质量意识。

七、验收结论根据验收结果，本次钢网架制作过程中的质量验收合格。
