钢结构检验批表格

钢结构检验批表格
施工班组长
施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收结果
类别
序号
检验项目
质量标准
主控项目
1
钢材、钢铸件的品种、规格、性能等
应符合现行国家产品标准和设计要求。进口钢材产品的质量应符合设计和合同规定标准的要求
符合设计及规范要求，自检合格
2
原材料的抽样复验
应符合现行国家产品标准和设计要求
符合设计及规范要求，自检合格
1
W90°（双肢栓接）
9
翼缘对腹板的垂直度
槽钢
Wb/80mm
工字钢、H型钢
Wb/100,
1
且W2.0mm
10
边缘加工
零件宽度、长度
±1.0mm
11
加工边直线度
Wl/3000,且W
2.0mm
12
相邻两边夹角
±6，
13
加工面垂直度
W0.025t,且W0.5mm
14
加工面表面粗糙度
W50um
15
螺栓孔孔距
般项
割
割纹深度
W0.3mm
目
切
割
局部缺口深度
W1.0mm
机
零件宽度、长度
±3.0mm
4
械
、，■剪
边缘缺棱
W1.0mm
切
型钢端部垂直度
W2.0mm
钢结构零、部件加工检验批质量验收记录表
表
分项工程名称中节能新泰三期10MWp光伏电站工程
验收部位
升压站
施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收结果
检验项目
质量标准
主控项

钢结构检查记录表

钢结构检查记录表
检查项目
检查分项目
质量验收规范及检验方法
质量评定及整改要求
焊接质量
Ａ、焊接材料匹配
Ｂ、焊接工艺评定
Ｃ、内部缺陷
Ｄ、焊缝表面缺陷
E、焊缝外观质量
5．2.1条;检验方法:检查质量证明书和烘焙记录。
现场无烘烤箱。
5.２.3条;检验方法：检查焊接工艺评定报告。
无焊接工艺评定报告。
5.2.4条;检验方法：检查超声波或射线探伤记录。
整改要求:梁柱连接要求添加连接板；地角螺栓要求防腐处理。
零件及部件加工质量
A、矫正或成型
Ｂ、材料规格尺寸
C、钢材表面质量
7.3.1条、7.３．2条；检验方法:检查制作工艺报告和施工记录；
部分横梁加工不符合设计要求，加工尺寸短。
整改要求:拿出方案请监理确认后整改。
基础验收
A、支承面标高（±3．０）和水平高
整改要求：
1）、梁柱连接存在不到位,要求添加连接板。
2)、地角螺栓需要防腐。
零件及部件加工质量
A、矫正或成型
Ｂ、材料规格尺寸
C、钢材表面质量
7.3．1条、7.3.２条；检验方法：检查制作工艺报告和施工记录;
管廊横梁一根是拼接，不合要求。
整改要求：按监理的要求更换。
基础验收
Ａ、支承面标高（±3.0）和水平高
B、地脚螺栓
C、主体结构尺寸(１０.3.4条）
D、主体结构表面(10.3.1２条）
10.３.4条；检验方法：采用经纬仪、全站仪等测量。
1０.3.１2条，钢结构表面应干净，结构主要表面不应有疤痕、泥沙等污垢；检验方法:观察检查。
B、涂层厚度（14.2.2条)
１4.2.3条;构件表面不应误漆、漏涂，涂层不应脱皮和返锈等。涂层应均匀、无明显皱皮、流坠、针眼和气泡等。

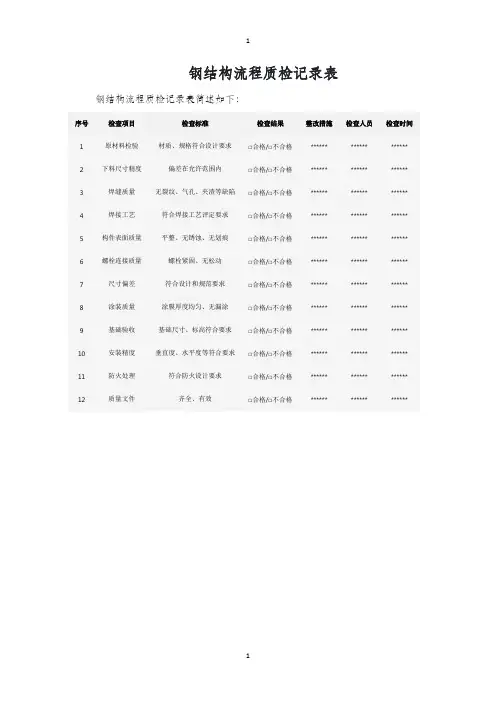

钢结构质量检验记录表

钢结构质量检验记录表

钢结构（钢构件焊接）分项工程检验批质量验收记录
二．钢结构（焊钉焊接)分项工程检验批质量验收记录
三．钢结构（普通紧固件连接)分项工程检验批质量验收记录
四．钢结构（高强度螺栓连接)分项工程检验批质量验收记录
五．钢结构（零件及部件加工）分项工程检验批质量验收记录
六．钢结构(构件组装）分项工程检验批质量验收记录
七．钢结构(预拼装)分项工程检验批质量验收记录
八．钢结构（单层结构安装）分项工程检验批质量验收记录
九．钢结构(多层结构安装)分项工程检验批质量验收记录
十．钢结构(网架结构安装）分项工程检验批质量验收记录
十一钢结构(压型金属板）分项工程检验批质量验收记录
十二钢结构(防腐涂料涂装）分项工程检验批质量验收记录
十三钢结构（防火涂料涂装)分项工程检验批质量验收记录。

钢结构安装检验批质量检验记录表

钢结构安装检验批质量检验记录表
1
6
悬臂梁翘度
+0.3F0
-0.1F0
1
7
主梁旁弯度
正轨箱型梁ቤተ መጻሕፍቲ ባይዱ
L/2000
且不大于20
1
8
偏轨箱型梁、桁架梁、单腹梁
L/2000
且不大于15
1
9
支腿基距
S≤16
±5
1
10
S＞16
±10
1
11
支腿跨距
L≤16
±5
1
12
L＞16
±10
1
13
两对角线差
10
1
14
两对角线差回转轨道
10
10
4
15
半径
±4
4
16
3
桥式抓斗卸船机和岸边集装箱起重机的钢构件现场组装的允许偏差、检验数量和方法应符合以下有关规定。
允许偏差项目
允许偏差值
(mm)
单元
测点
实测偏差值(㎜)
抽查实测值(㎜)
1
2
3
4
5
6
7
8
9
10
1
支腿跨距
-5/-10
1
2
支腿基距
S≤16
±5
1
S＞16
±10
1
3
支腿对角线差
10
1
5
主梁上拱度
+0.3F
-0.1F
回转齿轮半径
水平度
D/2000
4
针齿轮
±3
4
允许偏差项目共检测 点，合格 点，合格率 %
施工单位检验结果
分项工程技术负责人： 质量检查员：

钢结构工程检验批质量验收记录表全套

钢结构工程检验批质量验收记录表全套

钢结构工程检验批质量验收记录表全套钢结构焊接工程检验批质量验收记录工程名称：XXX环境集烟系统综合处理项目总包单：XXX分包单：XXX检验部位：45万方钢结构平台监理：项目经理施工单位检查记录：1.焊材与母材必须相互匹配，并按要求烘焙存放。

按照施工质量验收规范规定，焊条、焊丝、焊剂、电渣焊熔嘴等焊材与母材的匹配应符合行业标准81规定。

同时，焊接材料应按产品说明书及焊接工艺文件的规定进行烘焙和存放。

2.焊工必须考试合格并取得合格证书。

持证焊工必须在其考试合格项目及其认可范围内施焊。

3.施工单位对首次采用的钢材、焊接材料、焊接方法，焊后热处理等应进行焊接工艺评定，并应根据评定报告确定焊接工艺。

4.设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷检验。

不能对缺陷作出判断时，采用射线探伤。

5.T型、十字、角接接头要求熔透的对接和角对接组合焊缝设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝应为≥t/40~4mm4.6.焊缝表面不得有裂纹、焊瘤等缺陷。

一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。

且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。

焊缝表面无裂纹、气孔、夹渣、焊瘤等缺陷。

焊工有焊工证，符合设计以及规范要求。

7.对于需要进行焊前预热或焊后热处理的焊缝，其预热或后热温度应符合国家现行标准的规定或通过工艺试验确定。

预热区在焊道两侧，每侧宽度均应大于焊件厚度的1.5倍，且不小于100mm。

后热处理应在焊后立即进行，保温时间应根据板厚按每25mm板厚1h确定。

8.焊缝凹形的角焊缝，焊缝金属与母材间应平缓过渡。

加工成凹形的角焊缝，不得在其表面留下切痕。

9.焊缝感观应达到：外形均匀成型好，焊道与焊道、焊道与基础金属间过渡平滑，焊渣和飞溅物基本清除干净。

10.二、三级焊缝外观质量标准应符合规范规定。

三级对接焊缝应按二级焊缝标准进行外观质量检验。

以上记录符合执行企业标准名称及编号《钢结构工程施工质量验收规范》GB-2001的要求。

钢结构检验批验收记录表(全)

钢结构检验批验收记录表(全)
100%
2
钢材表面质量
第7.2.5条
10/12
抽查12处，合格12处
100%
3
切割精度
第7.2.2条
第7.2.3条
全/10
抽查10处，合格10处
100%
4
矫正质量
第7.3.3条
第7.3.4条
第7.3.5条
10/10
抽查10处，合格10处
100%
5
边缘加工精度
第7.2.4条
10/10
抽查10处，合格10处
/
检验批部位
1轴~10轴
施工依据
《钢结构工程施工规范》GB50755-2012
验收依据
《钢结构工程施工质量验收规范》GB50205-2020
主控项目
验收项目
设计要求及规范规定
最小/实际
抽样数量
检查记录
检查结果
1
基础验收
第10.2.1条、
第10.2.2条、
第10.2.3条、
第10.2.4条
10/10
抽查10处，合格10处
验收依据
《钢结构工程施工质量验收规范》GB50205-2020
主控项目
验收项目
设计要求及规范规定
最小/实际
抽样数量
检查记录
检查结果
1
焊接材料进场
第4.6.1条
/
质量证明文件齐全
√
2
焊接材料复验
第4.6.2条
/
/
3
材料匹配
第5.2.1条
/
质量证明文件齐全，资料齐全
√
4
焊工证书
第5.2.2条
/
文件符合规定，资料齐全

3.钢结构工程焊接质量检验记录表

且≤2.0
mm
二级
<0.1t(母材厚度)
且≤2.0
mm
三级
<0.15t(母材厚度)
且≤3.0
mm
6
贴角焊缝外形尺寸偏差
焊脚尺寸hf
hf≤6
+1.5～0
mm
hf>6
+6
+1.5～0
mm
hf>6
+3.0～0
mm
7
T型接头焊透的角焊缝焊缝总宽b偏差
+1.5～0
mm
复（核）
查意见
工程编号
分项工程名称
类
别
序
号
检验项目
质量标准
单
位
检验（实测）结果
合格
优良
三
类
5
对接焊缝外形尺寸偏差
焊缝余高C
b<20
一级
+0.5
1.5
-1.0
mm
二级
1.5±1.0
mm
三级
2.0±1.5
mm
b≥20
一级
+1.0
2.0
-1.5
mm
二级
2.0±1.5
mm
三级
+1.5
2.0
-2.0
mm
焊缝错位d
一级
<0.1t(母材厚度)
复
（核）
查
结
论
建设（监理）单位：
年月日
公司：
年月日
工地：
年月日
班组：
年月日
气
孔
一级
不允许
二级
不允许
三级
直径小于或等于1.0mm气孔,在1000mm长度范围内不得超过5个

钢结构自检记录表

27
焊材
焊材应有合格证、质量证明书。焊条使用前按说明书规定的烘干时间和温度进行烘干，并进行记录。
28
焊接检验用量具、仪器等
必须经相关检定部门的检验，合格后方可使用。
29
施工组织设计（方案）及技术交底
施工前要完成施工组织设计（方案）等技术文件的编、审、批，并进行方案交底，每道工序施工前要进行技术交底，技术交底要有针对性。
翼缘板拼接焊缝和腹板拼接焊缝间距不应小于200mm。翼缘板拼接长度不应小于2倍板宽；腹板拼接宽度不应小于300mm，长度不应小于600mm。
13
组对
吊车和吊车桁架
不应下挠，顶紧接触面应有75%的面积紧贴。
14
组对
桁架结构
杆件轴线交点错位不得大于3mm。
15
组对
钢构件外形主控尺寸
外形主控尺寸的偏差要符合设计要求。
30
工序交接
构件安装前要进行工序交接，进行复测，构件吊装记录要齐全。
质量检查员：检查日期：
2
制作
钢材切割或剪切面
无裂纹、夹渣、分层和大于1mm的缺棱。
3
制作
(安装)
焊接工艺
要有焊接工艺评定。
4
制作
(安装)
焊缝外观质量
表面不得有裂纹、焊瘤等缺陷。一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。
5
制作
(安装)
焊缝外形尺寸
焊缝外形尺寸偏差应符合设计要求。
涂装完成后，标志、标记、编号等应清晰完整。
23
质量技术资料
钢材、钢构件
钢材应有合格证、质量证明书，构件出厂要有合格证，并符合设计要求。

钢结构工程检验批质量验收记录表全套

整体
垂直度
(H/2500+10.0）,且≤50。0
12
10
30
40
10
24
整体
平面弯曲
L/1500,且≤25。0
10
8
11
19
12
9
一般项目
1
钢柱等主要构件中心线及标高基准点标记应齐全
钢柱Байду номын сангаас主梁的中心线标高基准点标识齐全
2
钢结构表面应干净，不应有疤痕、泥沙等污垢
表面干净、无疤痕、泥沙
3
构件安装允许偏差（mm）
钢结构
GB50202-2001
工程名称
大冶有色金属责任公司环境集烟系统综合处理项目
检验部位
45万方钢结构平台9.6m平台
总包单位
湖南株洲三特环保股份有限公司
项目经理
分包单位
山东省显通安装工程有限公司
分包项目经理
监理
（建设）
单位
验收
意见
执行企业标准名称及编号
《钢结构工程施工质量验收规范》GB50202—2001
三处3～4.5弧坑裂纹
电弧擦伤
-
允许存在个别擦伤
五处电弧擦伤
接头
不良
缺口深度0。05t且≤0.5
缺口深度0。1t且≤1.0
0.2
0.2
0.2
0。3
0.5
0。1
每1000。0焊缝不应超过1处
0
0
0
1
表面
夹渣
-
深≤0。2t,长≤0.5t
且≤20.0
12
4
11
5
4
12
表面
气孔
—

钢结构检验批表格(1)

表3。

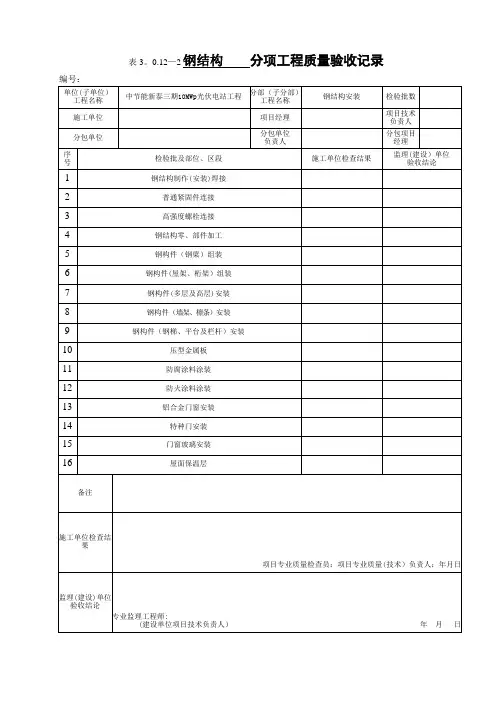

0.12—2钢结构分项工程质量验收记录工程质量报验单表号：LZ1-A-25编号:份，单位工程竣工报验时，也可用本表。

钢结构制作(安装)焊接检验批质量验收记录工程质量报验单表号：LZ1—A—25编号:一份，单位工程竣工报验时，也可用本表.普通紧固件连接检验批质量验收记录表工程质量报验单表号：LZ1—A-25编号：份，单位工程竣工报验时,也可用本表。

高强度螺栓连接检验批质量验收记录表工程质量报验单表号:LZ1-A—25编号：份,单位工程竣工报验时,也可用本表。

钢结构零、部件加工检验批质量验收记录表钢结构零、部件加工检验批质量验收记录表1工程质量报验单表号：LZ1—A—25编号:单位工程竣工报验时，也可用本表。

钢构件（钢梁）组装检验批质量验收记录表表5。

11。

9 工程编号：JXJG-SYZ-GJG—钢构件（钢梁）组装检验批质量验收记录表表5.11.9(续）工程编号：JXJG-SYZ—GJG-注:L2为长度;b1为宽度或板的自由外伸宽度；h1为截面高度;t为板、壁的厚度工程质量报验单表号：LZ1—A—25编号：单位工程竣工报验时，也可用本表。

钢构件（屋架、桁架)组装检验批质量验收记录表表5。

11。

10 工程编号： JXJG-SYZ—GJG-钢构件（屋架、桁架）组装检验批质量验收记录表表5.11.10(续）工程编号:JXJG-SYZ-GJG-注：L2为长度；t为板、壁的厚度;b1为宽度或板的自由外伸宽度.工程质量报验单表号：LZ1-A-25编号：单位工程竣工报验时,也可用本表.钢构件(多层及高层）安装检验批质量验收记录表表5.11.16 工程编号:JXJG—SYZ—GJG-h z w工程质量报验单表号:LZ1—A—25编号：份,单位工程竣工报验时,也可用本表。

钢构件(墙架、檩条)安装工程检验批质量验收记录表工程质量报验单表号：LZ1—A—25编号：份，单位工程竣工报验时,也可用本表。

钢构件（钢梯、平台及栏杆)安装检验批质量验收记录表T工程质量报验单表号：LZ1-A—25编号：单位工程竣工报验时，也可用本表.压型金属板检验批质量验收记录表压型金属板检验批质量验收记录表工程质量报验单表号：LZ1-A-25编号：单位工程竣工报验时，也可用本表.防腐涂料涂装检验批质量验收记录表表5。
