浪涌保护器参数含义

浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.冲击次数7.防护等级三、各技术参数的作用和选择原则四、浪涌保护器的应用领域五、如何选择合适的浪涌保护器正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、仪器仪表和通信设备等免受瞬时电压、电流冲击的电子元件。

它能有效地抑制电压峰值，降低电磁干扰，确保被保护设备的安全稳定运行。

二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器所能承受的电压值，用户应根据被保护设备的电压等级选择合适的额定电压。

2.额定电流：浪涌保护器所能承受的电流值，应与被保护设备的电流需求相匹配。

3.最大持续电压：浪涌保护器能够长时间承受的电压值，一般要求大于等于额定电压。

4.脉冲电压：浪涌保护器能够承受的瞬时电压峰值，应根据被保护设备所承受的电压冲击类型和程度选择。

5.响应时间：浪涌保护器动作的时间，一般越快越好，能更快地切断异常电压，保护设备安全。

6.冲击次数：浪涌保护器在规定的试验条件下，能承受的电压冲击次数。

在选择时，应根据被保护设备所处的环境条件，选择具有足够冲击次数的浪涌保护器。

7.防护等级：浪涌保护器的防护能力，通常用IP等级表示。

防护等级越高，防护能力越强。

三、各技术参数的作用和选择原则1.额定电压和最大持续电压：应根据被保护设备的电压等级选择，确保浪涌保护器能正常工作。

2.额定电流和冲击次数：应与被保护设备的电流需求和环境条件相匹配，确保浪涌保护器能有效抑制电压峰值。

3.响应时间：越快越好，能迅速切断异常电压，保护设备安全。

4.防护等级：根据被保护设备所处的环境条件选择，确保设备不受外部物体和液体的侵害。

四、浪涌保护器的应用领域浪涌保护器广泛应用于电力系统、通信系统、家电产品、工业控制设备等领域，有效保护设备免受瞬时电压、电流冲击的影响。

浪涌保护器的主要技术参数
摘要：
1.浪涌保护器的定义和作用
2.浪涌保护器的主要技术参数
3.浪涌保护器的应用场景
4.浪涌保护器的选择和安装注意事项
正文：
浪涌保护器，又称电涌保护器（Surge Protective Device，简称SPD），是一种用于保护电子设备、仪器仪表和通讯线路安全的电子装置。

它能够在电气回路或通信线路受到外界干扰而产生尖峰电流或电压时，迅速导通分流，从而避免浪涌对回路其他设备器材造成损害。

浪涌保护器的主要技术参数包括：
1.额定电压：指浪涌保护器正常工作时所能承受的电压范围。

一般而言，浪涌保护器适用于交流50/60HZ，额定电压220V 至380V 的供电系统（或通信系统）。

2.额定放电电流：表示浪涌保护器在瞬间能够承受的最大冲击电流。

常见的额定放电电流有100kA、40kA 等不同规格，适用于不同场景的需求。

3.响应时间：指浪涌保护器从检测到浪涌到启动保护作用的时间。

响应时间越短，保护效果越好。

一般而言，浪涌保护器的响应时间在10/350us 至8/20us 之间。

4.保护级别：根据浪涌保护器对浪涌电流的抑制能力，分为1 级、2 级、
3 级等不同保护级别。

其中，1 级保护级别最高，能够有效抑制100kA 以上的浪涌电流；2 级保护级别次之，能够抑制40kA 至100kA 的浪涌电流；3 级保护级别最低，只能抑制40kA 以下的浪涌电流。

浪涌保护器的应用场景非常广泛，不仅适用于家庭住宅，还广泛应用于第三产业和工业领域的电涌保护。

在选购浪涌保护器时，需根据实际应用场景选择合适的额定电压、额定放电电流和保护级别。

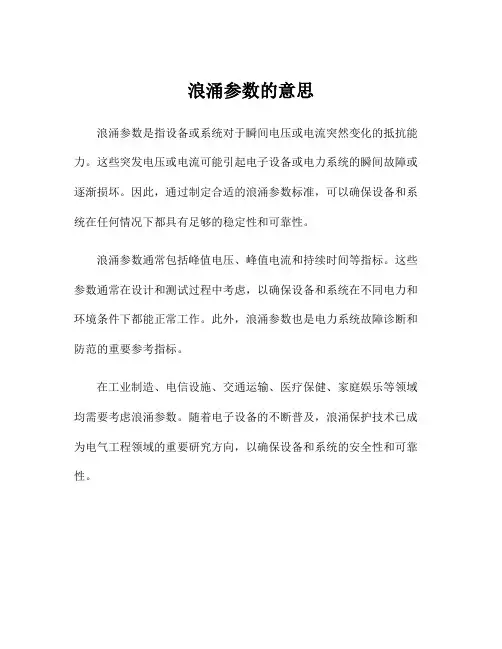

浪涌参数的意思
浪涌参数是指设备或系统对于瞬间电压或电流突然变化的抵抗能力。

这些突发电压或电流可能引起电子设备或电力系统的瞬间故障或逐渐损坏。

因此，通过制定合适的浪涌参数标准，可以确保设备和系统在任何情况下都具有足够的稳定性和可靠性。

浪涌参数通常包括峰值电压、峰值电流和持续时间等指标。

这些参数通常在设计和测试过程中考虑，以确保设备和系统在不同电力和环境条件下都能正常工作。

此外，浪涌参数也是电力系统故障诊断和防范的重要参考指标。

在工业制造、电信设施、交通运输、医疗保健、家庭娱乐等领域均需要考虑浪涌参数。

随着电子设备的不断普及，浪涌保护技术已成为电气工程领域的重要研究方向，以确保设备和系统的安全性和可靠性。

浪涌保护器的原理及参数介绍浪涌保护器原理浪涌保护器(SurgeprotectionDevice)是电子设备雷电防护中不可缺少的一种装置,过去常称为"避雷器"或"过电压保护器"英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏.电涌保护器的类型和结构按不同的用途有所不同,但它至少应包含一个非线性电压限制元件.用于电涌保护器的基本元器件有:放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

汇骐防雷商城提示您浪涌保护器的参数介绍1、最大持续运行电压Uc在220/380V三相系统中选择SPD时,其最大持续运行电压Uc应根据不同的接地系统形式来选择.(1)当电源采用TN系统时,从建筑物内总配电盘(箱)开始引出的配电线路和分支线路必须采用TN-S系统;(2)在下列场所应视具体情况对氧化锌压敏电阻SPD提高上述规定的Uc值:①供电电压偏差超过所规定的10%的场所;②谐波使电压幅值加大的场所.2、冲击电流Iimp规定包括幅值电流Ipeak和电荷Q.3、标称放电电流In流过SPD、8/20μs电流波的峰值电流,用于对SPD做Ⅱ级分类试验,也用于对SPD做Ⅰ级和Ⅱ级分类试验的预处理.对Ⅰ级分类试验In不宜小于15kA,对Ⅱ级分类试验In不宜小于5kA.4、电压保护水平Up即在标称放电电流In下的残压,或浪涌保护器的最大钳压.为使被保护设备免受过电压的侵害,SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc,并应大于根据接地类型得出的电网最高运行电压Usmax,即要求Usmax<Up<Uchoc.当无法获得设备的耐受冲击电压时,220/380V三相配电系统的设备可按表3选择.5、Ⅱ级分类试验的最大放电电流Imax流过SPD、8/20μs电流波的峰值电流.用于Ⅱ级分类试验,Imax>In.。

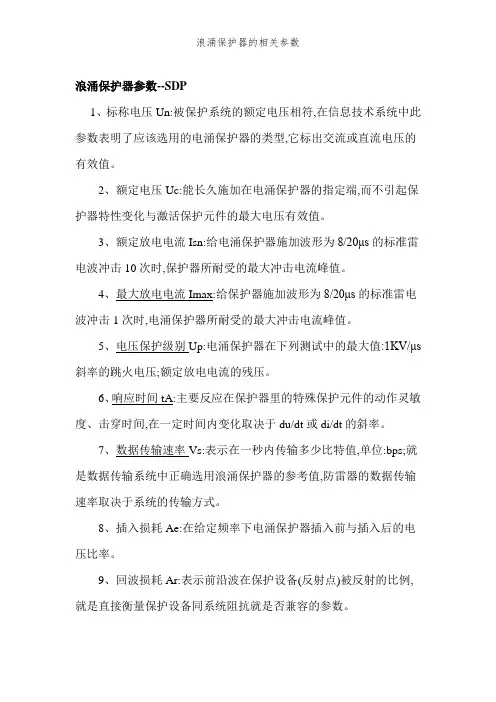

浪涌保护器参数--SDP1、标称电压Un:被保护系统的额定电压相符,在信息技术系统中此参数表明了应该选用的电涌保护器的类型,它标出交流或直流电压的有效值。

2、额定电压Uc:能长久施加在电涌保护器的指定端,而不引起保护器特性变化与激活保护元件的最大电压有效值。

3、额定放电电流Isn:给电涌保护器施加波形为8/20μs的标准雷电波冲击10次时,保护器所耐受的最大冲击电流峰值。

4、最大放电电流Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时,电涌保护器所耐受的最大冲击电流峰值。

5、电压保护级别Up:电涌保护器在下列测试中的最大值:1KV/μs 斜率的跳火电压;额定放电电流的残压。

6、响应时间tA:主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间,在一定时间内变化取决于du/dt或di/dt的斜率。

7、数据传输速率Vs:表示在一秒内传输多少比特值,单位:bps;就是数据传输系统中正确选用浪涌保护器的参考值,防雷器的数据传输速率取决于系统的传输方式。

8、插入损耗Ae:在给定频率下电涌保护器插入前与插入后的电压比率。

9、回波损耗Ar:表示前沿波在保护设备(反射点)被反射的比例,就是直接衡量保护设备同系统阻抗就是否兼容的参数。

10、最大纵向放电电流:指每线对地施加波形为8/20μs的标准雷电波冲击1次时,浪涌保护器所耐受的最大冲击电流峰值。

11、最大横向放电电流:指线与线之间施加波形为8/20μs的标准雷电波冲击1次时,浪涌保护器所耐受的最大冲击电流峰值。

12、在线阻抗:指在标称电压Un下流经保护器的回路阻抗与感抗的与。

通常称为“系统阻抗”。

13、峰值放电电流:分两种:额定放电电流Isn与最大放电电流Imax。

14、漏电流:指在75或80标称电压Un下流经保护器的直流电流。

浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.插入损耗7.保护等级三、各技术参数的作用和选择方法四、浪涌保护器的应用场景五、总结正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、电子设备免受瞬时电压、电流干扰的防护装置。

它在电路中引入阻抗，当电压或电流超过设定值时，浪涌保护器动作，将多余的电压或电流导向地线，从而保护后级设备不受损坏。

二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器的额定电压是指它能正常工作的电压范围。

在选择浪涌保护器时，应根据被保护设备的额定电压来选择，以确保其在正常工作电压范围内能有效保护设备。

2.额定电流：浪涌保护器的额定电流是指它能承受的最大电流。

在选择浪涌保护器时，应根据被保护设备的电流需求来选择，以确保其在正常工作电流范围内能有效保护设备。

3.最大持续电压：最大持续电压是指浪涌保护器能承受的最高电压。

在选择浪涌保护器时，应根据被保护设备的最大工作电压来选择，以确保其在电压波动时能有效保护设备。

4.脉冲电压：脉冲电压是指浪涌保护器能承受的瞬时电压。

在选择浪涌保护器时，应根据被保护设备可能遭受的电压冲击来选择，以确保其在遭受电压冲击时能有效保护设备。

5.响应时间：响应时间是指浪涌保护器在检测到电压或电流超过设定值时，动作的时间。

在选择浪涌保护器时，应根据被保护设备对响应时间的要求来选择，以确保其在瞬时电压、电流干扰发生时能迅速动作，保护设备。

6.插入损耗：插入损耗是指浪涌保护器对信号的衰减程度。

在选择浪涌保护器时，应根据被保护设备的信号传输要求来选择，以确保其在保护设备的同时，不影响信号的传输。

7.保护等级：保护等级是指浪涌保护器所能承受的电压、电流冲击能力。

在选择浪涌保护器时，应根据被保护设备所处的环境以及可能遭受的电压、电流冲击来选择，以确保其在恶劣环境下能有效保护设备。

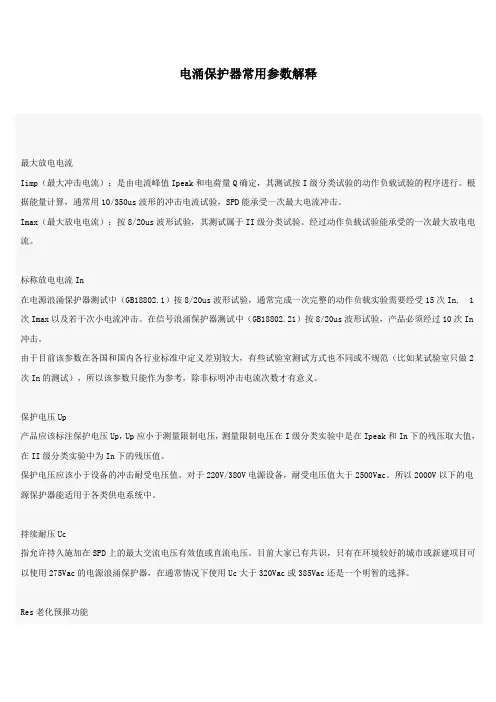

电涌保护器常用参数解释最大放电电流Iimp（最大冲击电流）：是由电流峰值Ipeak和电荷量Q确定，其测试按I级分类试验的动作负载试验的程序进行。

根据能量计算，通常用10/350us波形的冲击电流试验，SPD能承受一次最大电流冲击。

Imax（最大放电电流）：按8/20us波形试验，其测试属于II级分类试验。

经过动作负载试验能承受的一次最大放电电流。

标称放电电流In在电源浪涌保护器测试中（GB18802.1）按8/20us波形试验，通常完成一次完整的动作负载实验需要经受15次In, 1次Imax以及若干次小电流冲击。

在信号浪涌保护器测试中（GB18802.21）按8/20us波形试验，产品必须经过10次In 冲击。

由于目前该参数在各国和国内各行业标准中定义差别较大，有些试验室测试方式也不同或不规范（比如某试验室只做2次In的测试），所以该参数只能作为参考，除非标明冲击电流次数才有意义。

保护电压Up产品应该标注保护电压Up，Up应小于测量限制电压，测量限制电压在I级分类实验中是在Ipeak和In下的残压取大值，在II级分类实验中为In下的残压值。

保护电压应该小于设备的冲击耐受电压值。

对于220V/380V电源设备，耐受电压值大于2500Vac。

所以2000V以下的电源保护器能适用于各类供电系统中。

持续耐压Uc指允许持久施加在SPD上的最大交流电压有效值或直流电压。

目前大家已有共识，只有在环境较好的城市或新建项目可以使用275Vac的电源浪涌保护器，在通常情况下使用Uc大于320Vac或385Vac还是一个明智的选择。

Res老化预报功能也可称为热备用功能。

该功能指在电源浪涌保护器功能下降50%后，保护器能自动指示，提醒用户准备更换。

此时，保护器仍然具有浪涌保护功能。

该特性能有效防止保护中断，特别适用于前级大电流保护，经常容易老化的场合。

老化热脱扣功能指电源浪涌保护器老化后能自动脱离工作状态，以免造成短路等故障。

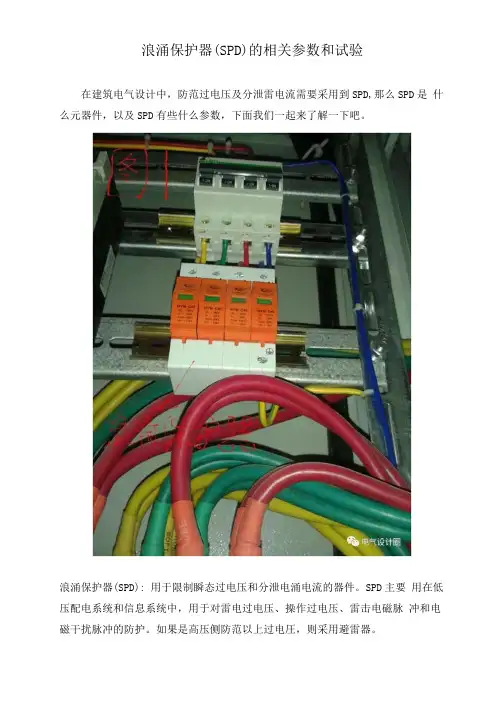

浪涌保护器(SPD)的相关参数和试验在建筑电气设计中，防范过电压及分泄雷电流需要采用到SPD,那么SPD是什么元器件，以及SPD有些什么参数，下面我们一起来了解一下吧。

浪涌保护器(SPD): 用于限制瞬态过电压和分泄电涌电流的器件。

SPD主要用在低压配电系统和信息系统中，用于对雷电过电压、操作过电压、雷击电磁脉冲和电磁干扰脉冲的防护。

如果是高压侧防范以上过电圧，则采用避雷器。

第三级防需箱ES-DM020(1)浪涌保护器(SPD)的主要参数：1) 最大持续运行电压(Uc):指可持续加于SPD 保护模式的最大均方根电压(有 效值)或直流电压。

它实际上是SPD 的额定电压。

Uc 值与SPD 产品的使用寿命、电压保护水平有关。

如果Uc 值选择偏高，虽然能 延长产品的使用寿命，但其残压也相应提高，对被保护对象是不利的。

2)标称放电电流(In): 流过电涌保护器8/20 y s 电流波的峰值电流。

该参数用于SPD 做1【级试验，也用于对SPD 做【级和I 【级试验的预处理。

在SPD 的相关标准中，规定了一系列的In 值，某一型号SPD 设计制造时的LI 标是要达 到某一等级，就选用In 系列中相应的In 值进行试验，试验合格后，该SPD 的 In 值就可以确定为选中的值。

_ L2-L3 -变压器主配电柜楼层分配电柜专用配电柜151J弓⑥劝©7第一级防宙箱ES-B1-40 60 80第二级防需箱ES-C1-20 ES-C2-15 20303）I I级试验中的最大放电电流（Imax）：流过电涌保护器8/20 P s电流波的峰值电流。

该参数从定义上与标称放电电流（In）相同，但SPD标准在给出In系列值的同时, 也给出了Imax系列值，且同一等级中Imax>In。

某一SPD采用某一等级的In并通过了试验，并不能保证该SPD选用同一等级的Imax通过试验。

因此尽管In 和Imax 都是8/20 u s电流波的峰值，但是在试验时所采用的电流波的峰值和通过电流的次数是不一样的。

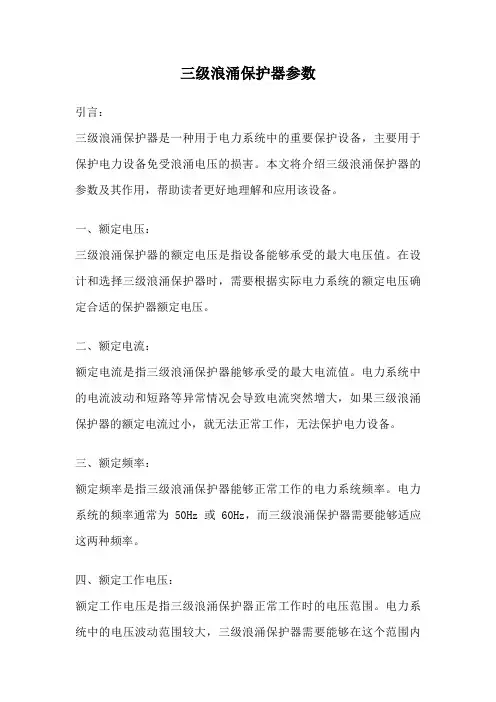

三级浪涌保护器参数引言：三级浪涌保护器是一种用于电力系统中的重要保护设备，主要用于保护电力设备免受浪涌电压的损害。

本文将介绍三级浪涌保护器的参数及其作用，帮助读者更好地理解和应用该设备。

一、额定电压：三级浪涌保护器的额定电压是指设备能够承受的最大电压值。

在设计和选择三级浪涌保护器时，需要根据实际电力系统的额定电压确定合适的保护器额定电压。

二、额定电流：额定电流是指三级浪涌保护器能够承受的最大电流值。

电力系统中的电流波动和短路等异常情况会导致电流突然增大，如果三级浪涌保护器的额定电流过小，就无法正常工作，无法保护电力设备。

三、额定频率：额定频率是指三级浪涌保护器能够正常工作的电力系统频率。

电力系统的频率通常为50Hz或60Hz，而三级浪涌保护器需要能够适应这两种频率。

四、额定工作电压：额定工作电压是指三级浪涌保护器正常工作时的电压范围。

电力系统中的电压波动范围较大，三级浪涌保护器需要能够在这个范围内正常工作，以保护电力设备。

五、额定放电电流：额定放电电流是指三级浪涌保护器在放电状态下通过的电流。

当电力系统中出现浪涌电压时，三级浪涌保护器会通过放电来消除过电压，额定放电电流需要根据电力系统的特点和设备的需求来确定。

六、额定放电能量：额定放电能量是指三级浪涌保护器在一次放电过程中释放的能量。

放电能量越大，说明三级浪涌保护器的放电能力越强，能够更好地保护电力设备。

七、额定耐受电压：额定耐受电压是指三级浪涌保护器能够在不损坏的情况下承受的最大电压。

当电力系统中的电压超过额定耐受电压时，三级浪涌保护器会自动断开，以保护电力设备。

八、额定耐受电流：额定耐受电流是指三级浪涌保护器能够在不损坏的情况下承受的最大电流。

当电力系统中的电流超过额定耐受电流时，三级浪涌保护器会自动断开，以保护电力设备。

九、动作时间：动作时间是指三级浪涌保护器在受到浪涌电压刺激后，从检测到动作的时间间隔。

动作时间越短，说明三级浪涌保护器的响应速度越快，能够更及时地保护电力设备。

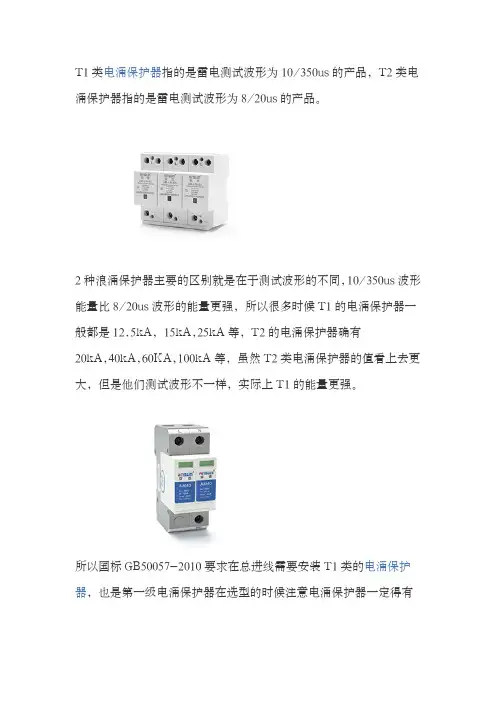

T1类电涌保护器指的是雷电测试波形为10/350us的产品，T2类电涌保护器指的是雷电测试波形为8/20us的产品。

2种浪涌保护器主要的区别就是在于测试波形的不同，10/350us波形能量比8/20us波形的能量更强，所以很多时候T1的电涌保护器一般都是12.5kA，15kA,25kA等，T2的电涌保护器确有
20kA,40kA,60KA,100kA等，虽然T2类电涌保护器的值看上去更大，但是他们测试波形不一样，实际上T1的能量更强。

所以国标GB50057-2010要求在总进线需要安装T1类的电涌保护器，也是第一级电涌保护器在选型的时候注意电涌保护器一定得有
T1试验Iimp(10/350us)测试的这个参数，一般是Iimp大于等于12.5kA，保护水平Up≤2.5kV就可以了。

浪涌保护器标准一、术语和定义浪涌保护器（Surge Protective Device，简称SPD）是一种用于限制瞬态过电压和泄放电涌电流的设备，从而保护设备免受雷电、操作过电压等电磁干扰的影响。

二、浪涌保护器类型根据不同的应用场合和需求，浪涌保护器可分为以下几种类型：1.电压开关型（Voltage Switching Type）：用于并联在电源线路上，通常采用无间隙氧化物压敏电阻（MOV）或放电间隙（Gas Tube）作为核心元件。

在过电压时，MOV或Gas Tube短路，将过电压限制在较低的水平。

2.限压型（Voltage Limiting Type）：与电压开关型类似，但限压型SPD在过电压时不会立即短路，而是通过限制电压幅值来保护设备。

通常采用压敏电阻（MOV）或二极管作为核心元件。

3.组合型（Combination Type）：结合了电压开关型和限压型的特性，通常采用气体放电管（GDT）作为核心元件。

在过电压时，GDT首先出现辉光放电，将电压限制在较低水平；当电压继续升高时，GDT会发展为电弧放电，进一步限制电压幅值。

三、性能要求浪涌保护器应满足以下性能要求：1.最大持续运行电压（Uc）：在正常工作条件下，SPD能承受的最大直流电压或最大交流峰值电压。

2.标称放电电流（In）：在给定的波形和条件下，SPD能够承受而不损坏的最大电流。

根据不同的使用场合，可分为In（3+1）和In（2+1）等类型。

3.最大放电电流（Imax）：在规定的波形和条件下，SPD能够承受而不损坏的最大电流。

该值应大于或等于标称放电电流。

4.残压（Ures）：在放电过程中，SPD两端的最大电压。

该值应低于设备的耐压水平。

5.响应时间（Td）：从开始出现浪涌到SPD启动并开始泄放电能的时间。

响应时间应尽可能短，以减小浪涌对设备的影响。

6.漏电流（Id）：在正常工作条件下，SPD的漏电流应小于规定值，以确保不会影响设备的正常运行。

一级防雷浪涌保护器参数一级防雷浪涌保护器是一种专门用于防雷保护的设备，它在电气设备中起着非常重要的作用。

为了更好地了解一级防雷浪涌保护器的参数，我们需要从以下几个方面进行详细的介绍。

一、防雷浪涌保护器的基本概念防雷浪涌保护器是一种用于保护电气设备免受雷击和电压浪涌干扰的装置。

在电气设备中，包括各种电器、通信设备、计算机、仪表等，都需要通过防雷浪涌保护器来保护，防止由于雷电击和电压浪涌而造成的设备损坏。

二、一级防雷浪涌保护器的参数概述1. 额定工作电压：一级防雷浪涌保护器通常有一个额定的工作电压范围，这个范围内的电压变化都能够被有效地抵御，保护设备免受损坏。

2. 浪涌放电电流：一级防雷浪涌保护器需要能够承受设备遭受的浪涌电流，因此浪涌放电电流是重要的参数之一。

3. 响应时间：这是指防雷浪涌保护器从接收到电压浪涌信号到释放掉电压浪涌信号的时间长度，这个时间越短越好，可以更有效地保护设备不受到损害。

4. 最大耐受电流：防雷浪涌保护器需要能够承受设备承受的最大电流，这样才能确保设备的安全性能。

5. 失效指示：一级防雷浪涌保护器通常会设计有失效指示功能，一旦防护器失效，用户可以及时发现并进行更换，以确保设备的长期稳定运行。

6. 工作温度范围：一级防雷浪涌保护器一般都需要工作在一定的温度范围内，超出这个范围可能会影响其性能。

以上这些参数都是一级防雷浪涌保护器性能的重要体现，只有这些参数设计得好并且符合标准要求，才能有效地保护设备。

三、一级防雷浪涌保护器的应用范围一级防雷浪涌保护器广泛应用于各种工业、民用电气设备、通信设备、计算机等领域，以提供有效的防雷保护，确保设备的稳定运行。

一级防雷浪涌保护器是一种非常重要的电气设备保护装置，其参数设计和性能表现对于保护电气设备免受雷击和电压浪涌的影响很大。

对于一级防雷浪涌保护器的参数需要认真对待，确保其性能能够满足实际应用需求。

20ka 浪涌保护器伏安特征参数引言概述：20ka浪涌保护器是一种用于保护电气设备免受过电压浪涌的损害的装置。

它通过监测电路中的电压和电流，及时检测到浪涌电压，并通过引入合适的阻抗来限制电流，以保护设备免受损坏。

本文将详细介绍20ka浪涌保护器的伏安特征参数，包括其工作电压、浪涌电流和响应时间等。

正文内容：一、工作电压1.1 额定电压：20ka浪涌保护器的额定电压通常为220V或380V，这是指设备能够正常工作的电压范围。

在额定电压范围内，浪涌保护器能够有效地监测和保护设备免受过电压的影响。

1.2 工作电压范围：20ka浪涌保护器的工作电压范围通常为0-275V或0-480V，这是指设备能够正常工作的电压范围。

在工作电压范围内，浪涌保护器能够准确地检测到过电压，并采取相应的措施进行保护。

二、浪涌电流2.1 额定浪涌电流：20ka浪涌保护器的额定浪涌电流通常为20kA，这是指设备能够承受的最大浪涌电流。

当电路中的浪涌电流超过额定浪涌电流时，浪涌保护器会迅速响应并限制电流，以保护设备免受损坏。

2.2 最大浪涌电流：20ka浪涌保护器的最大浪涌电流通常为40kA，这是指设备能够瞬时承受的最大浪涌电流。

当电路中的浪涌电流超过最大浪涌电流时，浪涌保护器会立即切断电路，以保护设备免受损坏。

2.3 浪涌电流响应时间：20ka浪涌保护器的浪涌电流响应时间通常为纳秒级别，这是指设备能够在浪涌电流出现时迅速响应的时间。

较短的响应时间可以更有效地保护设备免受浪涌电流的影响。

三、其他特征参数3.1 保护等级：20ka浪涌保护器的保护等级通常为IP20或IP65，这是指设备对固体物体和水的防护能力。

较高的保护等级可以更好地防止灰尘、水滴等外部物质对设备的侵入。

3.2 温度范围：20ka浪涌保护器的工作温度范围通常为-40℃至+85℃，这是指设备能够正常工作的温度范围。

在工作温度范围内，浪涌保护器能够稳定地工作并提供有效的保护。

浪涌保护器规格型号及参数电压开关型SPD：常用的非线性元件有放电间隙、气体放电管等，它具有大通流容量(标称通流电流和最大通流电流)的特点，特别适用于易遭受直接雷击部位的雷电过电压保护(即L PZ0A区)。

有关“浪涌保护器规格型号及参数”的详细说明。

1.浪涌保护器规格型号1、电压开关型SPD：常用的非线性元件有放电间隙、气体放电管等，它具有大通流容量(标称通流电流和最大通流电流)的特点，特别适用于易遭受直接雷击部位的雷电过电压保护(即L PZ0A区)。

2、电压限制型SPD：常用的非线性元件有氧化锌压敏电阻、瞬态抑制二极管等，是大量常用的过电压保护器，适用于室内(即L PZ0B、L PZ1、L PZ2区)。

3、组合型SPD：由电压开关型元件和限压型元件混合使用，随着施加的冲击电压特性不同，SPD有时会呈现开关型SPD特性，有时呈现限压型SPD特性，有时同时呈现两种特性。

2.浪涌保护器参数参数一，浪涌保护器类型浪涌保护器的类型主要分为电压开关型、电压限制性和复合型三种。

开关型电源浪涌保护器是没有浪涌时具有高阻抗，有浪涌时能立即转变成低阻抗的浪涌保护器，其常用元件有放电间隙、气体放电管、闸流管和三端双向可控硅开关元件，也称为“短路型浪涌保护器”。

限压型浪涌保护器是没有浪涌时具有高阻抗，但是随着浪涌电流和电压的上升，其阻抗将持续减小，其常用的非线性元件是压敏电阻和抑制二极管，也称为“钳拉型浪涌保护器”复合型浪涌保护器由电压开关型和电压限制型元件组成的浪涌保护器，其特性随所加电压的特性可表现为电压开关型、电压限制性或者两者皆有。

参数二，标称放电电流（In）标称放电电流是指流过浪涌保护器（SPD）具有8/20波型的电流峰值。

钧和电子电源浪涌保护器的标称放电电流按照保护级别的不同而不同，详情可查看产品列表页。

参数三，冲击电流（Iimp）由电流峰值Ipeak、电荷量Q和比能量W/R确定，是10/350波型I级实验的浪涌保护器的分类。

浪涌保护器一、什么是浪涌保护器？浪涌保护器（电涌保护器）又称避雷器，简称（SPD）适用于交流50/60HZ，额定电压至380V的供电系统（或通信系统）中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。

浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。

本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。

而2 浪涌保护器的分类SPD是电子设备雷电防护中不可缺少的一种装置，其作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击。

2. 1 按工作原理分类按其工作原理分类，SPD可以分为电压开关型、限压型及组合型。

⑴电压开关型SPD。

在没有瞬时过电压时呈现高阻抗，一旦响应雷电瞬时过电压，其阻抗就突变为低阻抗，允许雷电流通过，也被称为“短路开关型SPD”。

⑵限压型SPD。

当没有瞬时过电压时，为高阻抗，但随电涌电流和电压的增加，其阻抗会不断减小，其电流电压特性为强烈非线性，有时被称为“钳压型SPD”。

⑶组合型SPD。

由电压开关型组件和限压型组件组合而成，可以显示为电压开关型或限压型或两者兼有的特性，这决定于所加电压的特性。

分级防护：第一级防雷器可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，对于有可能发生直接雷击的地方，必须进行CLASS—I的防雷。

第二级防雷器是针对前级防雷器的残余电压以及区内感应雷击的防护设备，对于前级发生较大雷击能量吸收时，仍有一部分对设备或第三级防雷器而言是相当巨大的能量会传导过来，需要第二级防雷器进一步吸收。

同时，经过第一级防雷器的传输线路也会感应雷击电磁脉冲辐射LEMP，当线路足够长感应雷的能量就变得足够大，需要第二级防雷器进一步对雷击能量实施泄放。

浪涌保护器的主要技术参数浪涌保护器是一种用来保护电子设备免受电压浪涌和过电压的损害的设备。

它能够有效地吸收和分散由于雷击、电网突发故障等原因引起的电压浪涌。

浪涌保护器在电子设备、通信设备、计算机设备、家用电器等领域都得到了广泛的应用。

下面将介绍浪涌保护器的主要技术参数。

1. 额定工作电压（VO）浪涌保护器的额定工作电压是指在正常工作条件下，浪涌保护器的工作电压范围。

通常情况下，浪涌保护器的额定工作电压为220V或者380V，在不同的国家和地区可能会有不同的标准。

2. 最大工作电压（UC）浪涌保护器的最大工作电压是指在正常工作条件下，浪涌保护器能够承受的最大电压。

一般来说，最大工作电压是额定工作电压的1.2倍至1.5倍。

3. 额定放电电流（In）浪涌保护器的额定放电电流是指在特定条件下（如8/20μs标准波形），浪涌保护器能够安全地放电的电流。

额定放电电流是衡量浪涌保护器放电能力的重要参数，一般情况下，额定放电电流越大，浪涌保护器的放电能力越强。

4. 最大放电电流（Imax）浪涌保护器的最大放电电流是指在极端条件下，浪涌保护器能够承受的最大放电电流。

通常情况下，最大放电电流是额定放电电流的1.5倍至2倍。

5. 阻抗浪涌保护器对电路的输入端和输出端都有一定的阻抗，阻抗的大小直接影响了浪涌保护器的放电能力和响应速度。

一般情况下，浪涌保护器的输入端阻抗应尽量大，输出端阻抗应尽量小，以确保浪涌保护器对电压浪涌的响应速度和放电能力。

6. 响应时间浪涌保护器的响应时间是指浪涌保护器在检测到电压浪涌到发生放电的时间。

响应时间越短，浪涌保护器对电压浪涌的响应速度越快，能够更有效地保护电子设备。

7. 使用寿命浪涌保护器的使用寿命是指浪涌保护器在正常工作条件下能够保持有效放电能力的时间。

一般情况下，浪涌保护器的使用寿命越长，它的保护效果就越可靠。

以上就是关于浪涌保护器的主要技术参数，这些参数对于浪涌保护器的性能和应用具有重要的影响。

pf465浪涌保护参数摘要：一、浪涌保护参数概述1.浪涌保护的定义2.浪涌保护参数的重要性二、浪涌保护参数的类型1.保护电压（VPR）2.放电电流（Isc）3.响应时间（Tr）4.限制电压（Vr）三、浪涌保护参数的作用1.保护电压（VPR）：防止设备受到过电压影响2.放电电流（Isc）：衡量保护器在浪涌事件中的放电能力3.响应时间（Tr）：保护器对浪涌事件作出反应的速度4.限制电压（Vr）：确保保护器在正常工作条件下不会误动作四、选择合适的浪涌保护器1.根据设备电压选择保护电压（VPR）2.根据设备类型和浪涌风险选择放电电流（Isc）3.根据设备对浪涌事件的敏感程度选择响应时间（Tr）4.根据设备工作环境选择限制电压（Vr）正文：浪涌保护参数是在选择和配置浪涌保护器时需要考虑的关键因素。

浪涌保护器通过限制电压和放电电流来保护电子设备免受过电压损害。

为了确保设备得到有效保护，我们需要根据设备的实际需求选择合适的浪涌保护参数。

一、浪涌保护参数概述浪涌保护是一种用于保护电子设备免受过电压损害的技术。

过电压是指电压瞬时突变，可能在设备电源线中产生。

浪涌保护参数对于选择合适的保护器至关重要，因为这些参数决定了保护器在浪涌事件发生时的反应能力和保护效果。

二、浪涌保护参数的类型浪涌保护参数包括保护电压（VPR）、放电电流（Isc）、响应时间（Tr）和限制电压（Vr）。

这些参数在选择浪涌保护器时需要综合考虑。

1.保护电压（VPR）：保护电压是指浪涌保护器能够保护设备免受的过电压幅值。

根据设备的额定电压和工作环境，选择合适的保护电压至关重要。

2.放电电流（Isc）：放电电流是指浪涌保护器在浪涌事件发生时放电的能力。

较高的放电电流意味着保护器在浪涌事件中能更快地放电，从而减小设备受到的损害。

3.响应时间（Tr）：响应时间是指浪涌保护器从检测到浪涌事件到开始放电的时间。

较短的响应时间有助于保护设备免受过电压损害，因为这意味着保护器能更快地切断电源。

【专家解析】解析浪涌保护器的各种参数含义（十四条）浪涌保护器作为低压配电系统的元件之一，所涉及到很多的参数指标都与其他的空气开关是相同的。

但是每一种空气开关都有其不同于其他空气开关的参数与指标。

当然，并不是所有的空气开关都如此。

只是一些特殊作用的空气开关才会涉及到很多不同的参数。

例如双电源自动转换开关、浪涌保护器和隔离开关等。

以下是浪涌保护器的各种参数含义的解析。

1、最大放电电流Imax：给浪涌保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

2、额定放电电流Isn：给浪涌保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。

3、标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

4、电压保护级别Up：浪涌保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。

5、额定电压Uc：能长久施加在浪涌保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。

6、数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用浪涌保护器的参考值，浪涌保护器的数据传输速率取决于系统的传输方式。

7、最大纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。

8、漏电流：指在75或80标称电压Un下流经浪涌保护器的直流电流。

9、最大横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。

10、峰值放电电流：分两种：额定放电电流Isn和最大放电电流Imax。

11、响应时间tA：主要反应在浪涌保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。

12、在线阻抗：指在标称电压Un下流经浪涌保护器的回路阻抗和感抗的和。

PF465浪涌保护参数包括标称电压Un、最大持续工作电压Uc、最大放电电流Imax、电压保护水平Up等。

•标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

•最大持续工作电压Uc：能加在浪涌保护器两端的最大持续工作电压。

•最大放电电流Imax：给浪涌保护器施加8/20μs的标准雷电波电流幅值为10kA的脉冲波时，应不产生不可逆损坏的最大放电电流。

•电压保护水平Up：当施加规定波形和能量的冲击放电时，浪涌保护器动作时，所能承受的最大电压峰值。
