浪涌保护器的原理及参数介绍

浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.冲击次数7.防护等级三、各技术参数的作用和选择原则四、浪涌保护器的应用领域五、如何选择合适的浪涌保护器正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、仪器仪表和通信设备等免受瞬时电压、电流冲击的电子元件。

它能有效地抑制电压峰值，降低电磁干扰，确保被保护设备的安全稳定运行。

二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器所能承受的电压值，用户应根据被保护设备的电压等级选择合适的额定电压。

2.额定电流：浪涌保护器所能承受的电流值，应与被保护设备的电流需求相匹配。

3.最大持续电压：浪涌保护器能够长时间承受的电压值，一般要求大于等于额定电压。

4.脉冲电压：浪涌保护器能够承受的瞬时电压峰值，应根据被保护设备所承受的电压冲击类型和程度选择。

5.响应时间：浪涌保护器动作的时间，一般越快越好，能更快地切断异常电压，保护设备安全。

6.冲击次数：浪涌保护器在规定的试验条件下，能承受的电压冲击次数。

在选择时，应根据被保护设备所处的环境条件，选择具有足够冲击次数的浪涌保护器。

7.防护等级：浪涌保护器的防护能力，通常用IP等级表示。

防护等级越高，防护能力越强。

三、各技术参数的作用和选择原则1.额定电压和最大持续电压：应根据被保护设备的电压等级选择，确保浪涌保护器能正常工作。

2.额定电流和冲击次数：应与被保护设备的电流需求和环境条件相匹配，确保浪涌保护器能有效抑制电压峰值。

3.响应时间：越快越好，能迅速切断异常电压，保护设备安全。

4.防护等级：根据被保护设备所处的环境条件选择，确保设备不受外部物体和液体的侵害。

四、浪涌保护器的应用领域浪涌保护器广泛应用于电力系统、通信系统、家电产品、工业控制设备等领域，有效保护设备免受瞬时电压、电流冲击的影响。

浪涌保护器的工作原理（SPD）浪涌保护器（SPD）的工作原理如下：在正常运行期间（例如，在没有浪涌的情况下），电涌保护器对安装它的电路系统没有影响。

它的作用类似于开路，并保持有源导体和大地之间的隔离。

当发生电压浪涌时.地凯科技浪涌保护器会在几纳秒内降低其阻抗并转移脉冲电流。

电涌保护装置的行为类似于闭合电路，过电压短路并限制在下游连接的电气设备的可接受值。

一旦脉冲浪涌停止，浪涌保护装置将恢复到其原始阻抗并返回到开路状态。

如果没有电涌保护装置,浪涌会到达电气设备。

如果浪涌超过电气设备的脉冲耐受电压,隔离度会降低，脉冲电流会自由流过设备，从而损坏设备。

图1通过在有源导体和接地（TT网络）之间使用电涌保护装置，可以限制过电压并安全地转移放电电流，从而在相和大地之间建立等电位连接。

图2电涌保护装置中使用的技术电涌保护装置包含至少一个非线性组件，其电阻随施加在其上的电压的功能而变化。

基于火花隙的浪涌保护装置它们被称为开关浪涌保护装置。

火花隙是由两个紧密靠近的电极组成的组件，它们将电路的一部分与另一部分隔离到一定的电压水平。

这些电极可以在空气中或用气体封装。

在系统正常运行期间（在额定电压下），火花隙不会在两个电极之间传导电流。

在存在电压浪涌的情况下，随着电极之间形成电弧，火花隙的阻抗迅速降低到O.IT。

，通常在100ns内。

电涌结束时电弧熄灭，恢复隔离。

图3压敏电阻电涌保护装置压敏电阻是阻抗由电压控制的元件，具有连续但不线性的“U与I的函数”。

基于压敏电阻的浪涌保护器件，也称为电压限制，其特点是当不存在浪涌时（通常高于IMQ）具有高阻抗。

当发生浪涌时，压敏电阻的阻抗在几纳秒内迅速降至1Q以下，允许电流流动。

压敏电阻在放电浪涌后恢复其隔离特性。

压敏电阻的一个特点是，流过压敏电阻的电流可以忽略不计，称为剩余电流IPE（IOO至200UA）。

图4火花隙与压敏电阻的比较火花隙的主要特征是它们能够管理来自直接雷击的大量能量,而压敏电阻的保护水平非常低（因此性能很高），并且动作迅速。

浪涌保护器浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。

本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，。

可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。

而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。

浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

浪涌保护器系统的主要作用是保护电子设备免受“浪涌”的损害。

因此，如果您想知道浪涌保护器的作用，就需要弄清楚两个问题：什么是浪涌？电子设备为什么需要它们的保护？电涌或瞬变电压是指电压在电能流动的过程中大幅超过其额定水平。

在美国，一般家庭和办公环境配线的标准电压是120伏。

如果电压超过了120伏，就会产生问题，而浪涌保护器有助于防止该问题损坏计算机。

为了澄清这一问题，了解一些有关电压的知识会很有帮助。

电压是一种表示电势能差额的度量单位。

电流能够从一点流到另一点，是因为电线一端的电势能比另一端的电势能大。

这与水在压力下流出水管的原理相似——水管一端的高压推动着水流向压力较低的区域。

因此，您可以将电压看作是电压力的度量单位。

我们稍后将了解到，有各种因素可以引起电压的短暂上升。

●当电压增加仅持续一毫微秒或两毫微秒时，被称为尖峰●当电压增加持续三毫微秒（十亿分之一秒）或更长时间时，被称为浪涌。

如果浪涌或尖峰电压足够高，它就可能对计算机造成某种严重损坏。

这种效果与向水管施加过大水压十分相似。

如果水压过大，水管将会爆裂。

如果电线中的电压过大，也会发生类似的事情——电线“爆裂”。

实际上，它会像电灯泡灯丝一样发热并烧断，但原理相同。

增加的电压即使不会立即损坏计算机，也会使元件过度损耗，长期下来会降低它们的使用寿命。

浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

浪涌保护器的原理及参数介绍浪涌保护器原理浪涌保护器(SurgeprotectionDevice)是电子设备雷电防护中不可缺少的一种装置,过去常称为"避雷器"或"过电压保护器"英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏.电涌保护器的类型和结构按不同的用途有所不同,但它至少应包含一个非线性电压限制元件.用于电涌保护器的基本元器件有:放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

汇骐防雷商城提示您浪涌保护器的参数介绍1、最大持续运行电压Uc在220/380V三相系统中选择SPD时,其最大持续运行电压Uc应根据不同的接地系统形式来选择.(1)当电源采用TN系统时,从建筑物内总配电盘(箱)开始引出的配电线路和分支线路必须采用TN-S系统;(2)在下列场所应视具体情况对氧化锌压敏电阻SPD提高上述规定的Uc值:①供电电压偏差超过所规定的10%的场所;②谐波使电压幅值加大的场所.2、冲击电流Iimp规定包括幅值电流Ipeak和电荷Q.3、标称放电电流In流过SPD、8/20μs电流波的峰值电流,用于对SPD做Ⅱ级分类试验,也用于对SPD做Ⅰ级和Ⅱ级分类试验的预处理.对Ⅰ级分类试验In不宜小于15kA,对Ⅱ级分类试验In不宜小于5kA.4、电压保护水平Up即在标称放电电流In下的残压,或浪涌保护器的最大钳压.为使被保护设备免受过电压的侵害,SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc,并应大于根据接地类型得出的电网最高运行电压Usmax,即要求Usmax<Up<Uchoc.当无法获得设备的耐受冲击电压时,220/380V三相配电系统的设备可按表3选择.5、Ⅱ级分类试验的最大放电电流Imax流过SPD、8/20μs电流波的峰值电流.用于Ⅱ级分类试验,Imax>In.。

浪涌保护器的原理
浪涌保护器是一种电子设备，用于保护电器设备免受电力系统中的浪涌电压或电流的影响。

浪涌电压或电流是电力系统中突然出现的高能量电压或电流脉冲，可能由雷电、开关操作或其他原因引起。

浪涌保护器的原理是通过检测过压或过流状况，并迅速采取措施来抑制或限制此类浪涌电压或电流，以保护电器设备的安全运行。

具体而言，浪涌保护器通常采用可变电阻器或可变电容器作为主要元件，通过改变其电阻或电容值来实现对电压或电流的调节。

当检测到过压或过流情况时，浪涌保护器会自动调节其电阻或电容值，从而限制电压或电流的大小，确保其在设备可承受范围内。

此外，浪涌保护器还可能采用放电管或继电器等元件来将浪涌电压或电流引导到地线或其他安全接地装置上，以将其释放或分散掉。

这样可以防止浪涌电压或电流对电器设备造成损坏或故障。

总之，浪涌保护器的原理是通过检测和调节电压或电流，以限制和引导浪涌电压或电流，从而保护电器设备免受其影响。

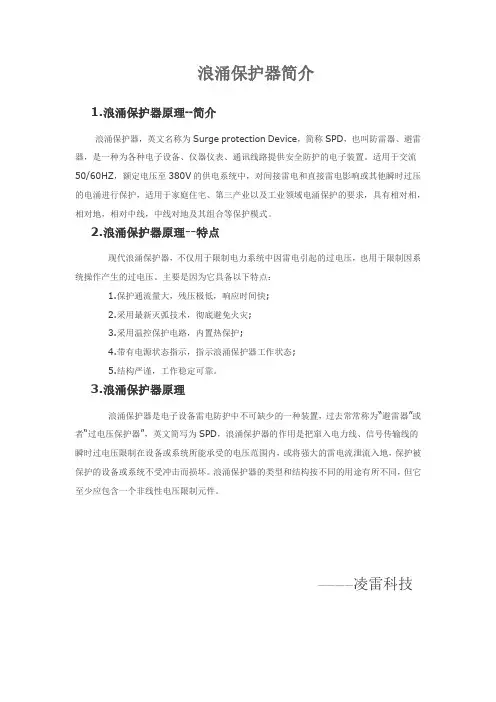

浪涌保护器简介
1.浪涌保护器原理--简介
浪涌保护器，英文名称为Surge protection Device，简称SPD，也叫防雷器、避雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

适用于交流50/60HZ，额定电压至380V的供电系统中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。

2.浪涌保护器原理--特点
现代浪涌保护器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。

主要是因为它具备以下特点：
1.保护通流量大，残压极低，响应时间快;
2.采用最新灭弧技术，彻底避免火灾;
3.采用温控保护电路，内置热保护;
4.带有电源状态指示，指示浪涌保护器工作状态;
5.结构严谨，工作稳定可靠。

3.浪涌保护器原理
浪涌保护器是电子设备雷电防护中不可缺少的一种装置，过去常常称为“避雷器”或者“过电压保护器”，英文简写为SPD，浪涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。

浪涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。

————凌雷科技。

浪涌保护器的工作原理浪涌保护器是一种用于保护电子设备免受电压浪涌影响的重要装置。

在现代电子设备中广泛应用，其工作原理涉及到电压浪涌的产生、传播和抑制等多个方面。

首先，我们来了解一下电压浪涌的产生原因。

电压浪涌是指在电力系统中由于突发事件（如雷击、开关操作等）导致电压瞬时急剧上升的现象。

这种瞬时电压超过了设备的额定工作电压，可能对设备造成严重损坏甚至引发火灾。

因此，浪涌保护器的作用就显得尤为重要。

浪涌保护器的工作原理主要包括以下几个方面：1. 浪涌保护器的感应原理。

浪涌保护器内部通常包含了一些特殊材料制成的元件，当电压浪涌通过时，这些元件会产生感应电流，从而抑制电压浪涌的传播。

这种感应原理可以将电压浪涌的能量转化为热能或其他形式的能量，从而保护电子设备不受损害。

2. 浪涌保护器的导向原理。

浪涌保护器内部还包含了一些导向元件，这些元件可以将电压浪涌引导到地线或其他安全回路中，从而避免电压浪涌对设备造成影响。

这种导向原理可以有效地将电压浪涌的能量分散和消耗，保护电子设备的安全运行。

3. 浪涌保护器的自愈原理。

浪涌保护器通常还具有自愈功能，即在电压浪涌影响之后，它可以自动恢复到正常工作状态，不需要人工干预。

这种自愈原理可以保证浪涌保护器在瞬间高压的冲击下能够继续有效地工作，保护电子设备不受损害。

综上所述，浪涌保护器通过感应、导向和自愈等原理，能够有效地保护电子设备免受电压浪涌的影响，保障设备的安全运行。

在现代电力系统中，浪涌保护器已经成为不可或缺的装置，其工作原理也得到了不断的改进和完善，以适应不同环境和设备的需求。

希望通过本文的介绍，能够更加深入地了解浪涌保护器的工作原理，为电子设备的安全运行提供保障。

浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.插入损耗7.保护等级三、各技术参数的作用和选择方法四、浪涌保护器的应用场景五、总结正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、电子设备免受瞬时电压、电流干扰的防护装置。

它在电路中引入阻抗，当电压或电流超过设定值时，浪涌保护器动作，将多余的电压或电流导向地线，从而保护后级设备不受损坏。

二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器的额定电压是指它能正常工作的电压范围。

在选择浪涌保护器时，应根据被保护设备的额定电压来选择，以确保其在正常工作电压范围内能有效保护设备。

2.额定电流：浪涌保护器的额定电流是指它能承受的最大电流。

在选择浪涌保护器时，应根据被保护设备的电流需求来选择，以确保其在正常工作电流范围内能有效保护设备。

3.最大持续电压：最大持续电压是指浪涌保护器能承受的最高电压。

在选择浪涌保护器时，应根据被保护设备的最大工作电压来选择，以确保其在电压波动时能有效保护设备。

4.脉冲电压：脉冲电压是指浪涌保护器能承受的瞬时电压。

在选择浪涌保护器时，应根据被保护设备可能遭受的电压冲击来选择，以确保其在遭受电压冲击时能有效保护设备。

5.响应时间：响应时间是指浪涌保护器在检测到电压或电流超过设定值时，动作的时间。

在选择浪涌保护器时，应根据被保护设备对响应时间的要求来选择，以确保其在瞬时电压、电流干扰发生时能迅速动作，保护设备。

6.插入损耗：插入损耗是指浪涌保护器对信号的衰减程度。

在选择浪涌保护器时，应根据被保护设备的信号传输要求来选择，以确保其在保护设备的同时，不影响信号的传输。

7.保护等级：保护等级是指浪涌保护器所能承受的电压、电流冲击能力。

在选择浪涌保护器时，应根据被保护设备所处的环境以及可能遭受的电压、电流冲击来选择，以确保其在恶劣环境下能有效保护设备。

浪涌保护器原理、结构、使用维护、故障处理、检修要求1.引言1.1 概述浪涌保护器是一种用于保护电子设备免受过电压浪涌影响的装置。

在现代电力系统中，因突发电压波动、雷击等原因，电网中会产生很高的过电压，这些过电压会对电子设备造成巨大的损害甚至导致设备故障。

浪涌保护器的作用就是在过电压出现时，通过引导电流来保护设备。

本文将详细介绍浪涌保护器的原理、结构、使用维护、故障处理以及检修要求。

首先，我们将介绍浪涌保护器的原理，包括其工作原理和原理说明。

然后，我们将详细探讨浪涌保护器的结构组成和功能分析，以帮助读者更好地理解浪涌保护器的内部机制。

接下来，我们将介绍浪涌保护器的使用方法和维护要点。

使用浪涌保护器时需要注意的一些事项和保养措施将在本部分详细讨论。

浪涌保护器的正常运行对设备的长寿命和可靠性至关重要。

随后，我们将关注浪涌保护器的故障处理，包括常见故障和对应的解决方法。

浪涌保护器在使用过程中可能会出现一些问题，及时正确地处理故障可以保证设备的安全运行。

最后，我们将介绍浪涌保护器的检修要求，包括检修流程和检修要点。

定期检修浪涌保护器可以确保其性能和功能的可靠性，减少故障的发生。

综上所述，本文将全面介绍浪涌保护器的原理、结构、使用维护、故障处理以及检修要求，旨在帮助读者更好地了解和运用浪涌保护器，提高设备的安全性和可靠性。

文章结构部分的内容如下：1.2 文章结构本文主要分为以下几个部分来讨论浪涌保护器的相关内容：2. 正文：2.1 浪涌保护器原理：介绍浪涌保护器的原理，包括原理说明和工作原理。

2.2 浪涌保护器结构：讲解浪涌保护器的结构组成和功能分析。

2.3 浪涌保护器的使用和维护：详细介绍浪涌保护器的使用方法和维护要点。

2.4 浪涌保护器故障处理：提供常见故障的识别和故障处理方法。

2.5 浪涌保护器的检修要求：介绍浪涌保护器的检修流程和检修要点。

3. 结论：3.1 总结：对本文的内容进行总结，概括浪涌保护器的原理、结构、使用维护、故障处理以及检修要求的要点。

浪涌保护器工作原理
浪涌保护器是一种用于保护电子设备免受电力系统中突发电压波动的装置。

它
的工作原理是基于电磁感应和电压限制的原理。

当电力系统中出现突发的电压波动时，浪涌保护器会迅速介入，将过电压吸收并分散，从而保护电子设备不受损坏。

浪涌保护器主要由元件、接地线和外壳组成。

其中元件是其核心部分，包括气
体放电管、金属氧化物压敏电阻和二极管等。

这些元件能够在电压超过设定阈值时迅速导通，吸收过电压并将其分散到接地线上，保护电子设备免受损坏。

外壳则起到保护元件的作用，防止外界环境对浪涌保护器的影响。

浪涌保护器的工作原理可以简单概括为，当电力系统中出现突发电压波动时，
浪涌保护器会迅速导通，将过电压吸收并分散到接地线上，从而保护电子设备不受损坏。

这一过程是基于电磁感应和电压限制的原理，通过元件的作用实现的。

浪涌保护器的工作原理使其在电子设备的保护中起到了至关重要的作用。

它能
够有效地保护电子设备免受电力系统中突发电压波动的影响，延长设备的使用寿命，保障设备的安全稳定运行。

因此，在电力系统中广泛应用，并成为了一种不可或缺的装置。

总之，浪涌保护器的工作原理是基于电磁感应和电压限制的原理，通过元件的
作用将过电压吸收并分散到接地线上，从而保护电子设备免受损坏。

它在电子设备的保护中发挥着重要作用，保障了设备的安全稳定运行。
