第十六章电压电阻第1节电压【教学目标】1.知道电压的作用、单位及其换算。
2.记住干电池及家庭电路的电压值。
3.知道电压表的用途与符号,会使用电压表,会正确读数。
【教学重难点】1.重点:建立电压的初步概念,通过实验观察电压的作用。
2.难点:学会使用电压表,会读取电压值。
【课前准备】教师:电路演示板、演示电压表、电池带电池盒、小灯泡、开关、导线、两个鲜橙、铜棒、铝棒、发光二极管。
学生:电池及电池盒、电压表、小灯泡、开关、导线。
【教学过程】【情境引入】教师利用两个鲜橙、铜棒、铝棒、开关、导线、发光二极管连成一个简单电路。
闭合开关,在学生惊讶的同时,提出问题:(1)发光二极管为什么会发光?(2)发光二极管中的电流是怎样形成的?讨论总结:鲜橙相当于电源,它为发光二极管提供了“电压”,使自由电荷在电路中定向运动起来,电路中有电流,发光二极管发光。
【互动新授】(一)电压1.电压的概念:关于电压学生并不陌生,老师可以询问:平时我们使用的一节干电池电压是多少?我们家庭电路中的电压是多少?学生讨论:一节干电池电压是1.5伏,家庭电路电压是220伏。
教师:那么电压有什么作用呢?多媒体展示:问题:两个连通的容器,现在有水位差,我们把它叫水压,阀门关闭时,导管有没有水流?打开阀门,导管中会怎样?若水位差越大,水流会怎样?学生交流讨论很容易的回答:阀门关闭,没有水流,打开阀门,有水流,并且水位差越大,水流越大。
教师总结:水压是形成水流的原因。
电压与水压类似,电压是形成电流的原因。
正是因为电路中有电压,所以才会形成电流。
实验探究:学生利用手中的器材组成电路,观察灯泡的亮度。
学生交流讨论:电路用一节干电池作电源时,灯泡较暗,用两节干电池作电源时,灯泡较亮。
电源电压的高低不同,小灯泡的亮度不同,电源电压越高,小灯泡越亮。
2.电压的符号和单位:学生自读教材内容,说出电压的符号和单位。
电压通常用“U”表示,它的单位是伏特,简称伏,符号V。
第十六章电压电阻第1节电压【教学目标】知识与技能1．知道电压的作用,电压的单位及换算。
2．会正确使用电压表。
3.会用电压表测量用电器两端的电压。
过程与方法1．通过自学电压表的使用方法，养成学生自学的能力。
2．通过用测量用电器两端的电压，养成学生动手操作能力。
3.通过电压概念的建立，让学生学会用“类比法”研究问题。
情感态度与价值观1．养成与他人合作和交流能力，敢于发表自己的观点。
2．通过认识安全电压值，渗透安全教育。
【教学重点】电压表正确使用方法。
【教学难点】1．电压在电路中的作用2．用电压表测量电路中电压大小。
【教学准备】教师：多媒体课件、橘子、发光二极管、铜片、锌片、电压表、开关、灯泡、导线若干、干电池。
学生：电压表、开关、灯泡（2个）、导线若干、干电池（3节）。
（16组）【教学过程】回答：说明橘子能提供实验目的：改变小灯泡的亮度。
2.电流的形成甲图 乙图[设疑]1、在甲图中把活塞打开后，有水流形成吗？水能持续流动吗？ 2、在乙图中安装了抽水机后，把活塞打开后，水能持续流动吗？3.要想得到持续的水流，谁起了重要作用？[结论]：抽水机—水压—水流（二）电流的形成在丙图中，开关闭合后，灯泡发光。
[思考]：1.灯泡发光谁在起作用？2.在电路中要形成持续的电流要具备什么条件？[结论]：电源—电压—电流[结论]：电路中得到持续的电流的条件：① 有电源，② 电路是通路 [深入理解]：综上学习，总结一下水流与电流的形成二者之间有什么相似之处。
[方法指导]：由于水流的形成与电流的形成很相似，这种研究问题的方法在物理学中叫“类比法”。
（设计意图：用水流的形成要有水压类比到电流的形成要有电压。
用类比的方法讲解，学生比较容易理解，轻松突破难点。
）小组讨论后回答： 1、在甲图中把活塞打开后，有水流形成，但是水流不是持续的。
2、在乙图中把活塞打开后，由于有抽水机的作用，左侧的水压始终大于右边的水压，所以一直有持续的水流形成。
第十六章电压电阻第1节电压【知识目标】【教学过程】情景导入自然界的现象千奇百怪，无所不有，很多动物也有发电的本领，像电鳐，简直可以说是“水中的发电机”。
播放“电鳐的捕食过程”视频：同时让学生思考：电鳐是怎样捕食的？它有什么秘密武器？从视频和学生的激动氛围中导入新课。
合作探究探究点一电压活动1：组织学生进行实验：各小组按照图进行实验，看看能观察到什么现象，并通过合作找出发生这种现象的原因是什么。
学生总结：要想使小灯泡发光，必须把小灯泡接入电路中，小灯泡发光时一定有电流通过。
当分别连入1节和2节干电池时，小灯泡的亮度不一样，连入2节干电池时小灯泡较亮。
原因：电源给用电器两端提供电压，2节干电池比1节干电池产生的电压高，电压高时产生的电流大。
归纳总结：（1）电源是提供电压的装置，电压是形成电流的原因；（2）要使电路中获得持续电流，首先电路是一个通路，再就是电路中有电源。
活动2：自学课本的55页到56页，小组之间交流完成下列问题：（1）电压的符号是____；电压单位有______、______、______，你掌握这些单位之间的转换了么？（2）你知道了生活中哪些常见的电压呢？归纳总结：（1）电压的符号是U；电压单位有伏特(V)、千伏(kV)、毫伏(mV)，它们之间的转换关系为：1 kV＝103V 1mV＝10－3 V（2）生活中常见的电压，要记住：一节干电池两端的电压为1.5 V，对人体安全的电压不高于36 V，家庭电路的电压为220V。
探究点二电压的测量活动1：教师拿出几节不同的干电池让学生观察，干电池上的电压值已被磨掉，看不清楚。
设问大家对电压和电池已有所了解，能否通过什么方式确定这几节干电池的电压？此时展示材料：出示几种电表，让学生分辨。
归纳总结：表盘上标有“A”的是电流表，表盘上标有“V”的是电压表。
活动2：学生根据桌上所提供的电压表，仔细观察，小组交流、讨论通过观察的电压表所获取的信息有哪些？归纳总结：电压表有三个接线柱，两个量程；分别是0～3V和0～15V，对应的分度值分别是0.1V和0.5V。
第十六章电压电阻第一节电压1.电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。
电压的符号是U，单位为伏特（伏，V）。
比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1kV＝103 V，1V＝103mV，1 kV＝106 mV要在一段电路中产生电流，它的两端就要有电压。
2.电压表：测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于断路。
电压表的示数：量程使用接线柱* 大格代表值小格代表值0～3V “-”和“3”1V 0.1V0～15V “-”和“15”5V 0.5V在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。
正确使用电压表的规则：①电压表必须和被测的用电器并联。
如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。
如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。
否则电压表的指针会反向偏转。
③被测电压不能超过电压表量程。
若不能预先估计待测电压的大小时，应选用最大量程进行试触。
若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。
若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。
④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。
⑤使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。
常见的电压：家庭电路电压——220V对人体安全的电压——不高于36V一节干电池的电压——1.5V每节铅蓄电池电压——2V3、电池组电压特点：①串联电池组的电压等于每节电池电压之和；②并联电池组的电压跟每节电池的电压相等。
第1节电压1. 下列各种说法中错误的是( )A. 教室内的电压为220VB. 0.6kV=60000 mVC. 一节干电池的电压一般是2VD.不高于36V的电压是安全电压2. 下列有关电压的说法中,正确的是()A. 某电路中有电流,它的两端不一定有电压B. 某电路两端有电压,电路中一定有电流C. 电压是使自由电荷发生定向移动形成电流的原因D. 电源是提供电压的装置,不同的电源提供的电压都是一样的3. 比较电流表和电压表的使用方法,下列说法错误的是( )A. 接入电路前要估计测量值的范围,来选定量程B. 接入电路时都要使电流从正接线柱流入,从负接线柱流出C. 接入电路时都严禁将表的两个接线柱直接接到电源的两极上D. 使用前都要检查指针是否对准零刻度线4. 某同学连了如图所示的电路,其后果是()A. 电压表和电流表都可能烧坏B. 电压表不会烧坏C. 电压表可能烧坏,电流表不会烧坏D. 两表都不会烧坏5. 如图所示的四个电路图中,电流表和电压表的接法都正确的是()A B C D6. 如图所示,能正确地测出小灯泡L两端电压的电路是( )1A. B. C. D.7. 如图所示,闭合开关S,则下列说法正确的是( )A. 电压表测L两端电压1和电源的电压B. 电压表测L1C. 电压表测L两端电压2D. 电压表测电源电压8. 如图所示的电路中a、b是电表,闭合开关要使电灯发光,则()A. a、b都是电流表B. a、b都是电压表C. a是电流表,b是电压表D. a是电压表,b是电流表9. 为了保护电压表免受损坏,在不能充分估测电压大小的情况下,要用试触的方法选择电压表的量程,在试触过程中,下列哪种做法是正确的( )A. 先试触电压表的“3”“15”接线柱B. 先试触电压表的“-”“3”接线柱C. 先试触电压表的“-”“15'接线柱D. 以上说法均可10. 在实验室,小璐同学发现一个电压表有两个量程,大量程是0~9V,小量程模糊不清。
第 1 页 共 13 页第1节 电压（知识点梳理）★考点概览一、知识点与考点二、考点解析1.考点剖析：电压是本章主要内容，也是学习电路必须理解和熟悉的内容，同时也是电磁学中重要的概念，此内容是后续有关学习的基础知识。
本节主要讲述了串并联电路中电流的规律并利用此规律为后续学习做好准备。
2.常考题型：纵观各地中考考纲和近三年考卷来看，对本节知识点的考查经常和其他相关知识点结合，如：根据电压信息对电路故障进行判断、与其他测量读数结合组成一个试题、选择题中出现有关电压概念的论述等。
但此知识点作为电磁学重点，还是需要认真掌握和对待的。
3.考点分类：考点分类见下表电压 什么是电压电压单位第 2 页 共 13 页1.什么是电压（1）电压作用是使电路中的自由电荷做定向移动，形成电流；电源是提供电压的装置。
（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是通路。
注：说电压时，要说“某电路或AB ”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1），通过电池的电流或者通过电阻R 1的电流）”的电流。
2.电压的单位：在国际单位制中，电压单位是伏特（简称为伏，符号是V ）；电压常用单位还有：千伏（kV ）、毫伏（mV ）、微伏（μV ）。
换算关系：1kV＝1000V ，1V ＝1000mV ，1mV ＝1000μV 。
（2）生活中常见电压值：一节干电池1.5V ，一节蓄电池2V ，家庭用电电压220V ，安全电压不高于36V 。
图（1）常见电路图（2）电流表图（3）电压表3.电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是○V ；（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V量程分度值是0.1V,15V路程分度值是0.5V）；（3）使用规则：①电压表要并联在电路中；②电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏。

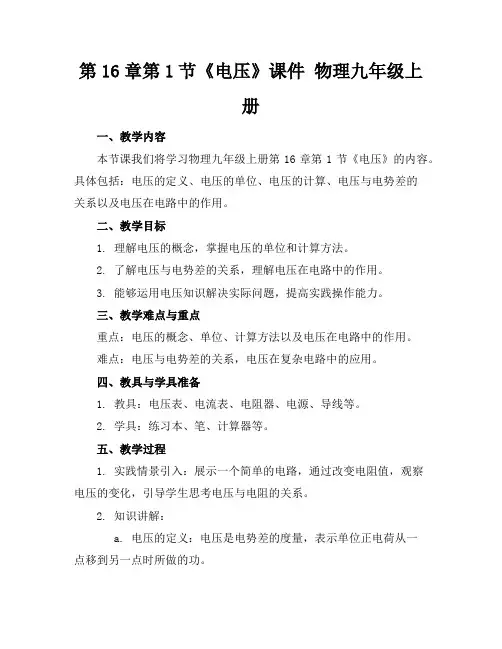

第16章第1节《电压》课件物理九年级上册一、教学内容本节课我们将学习物理九年级上册第16章第1节《电压》的内容。
具体包括：电压的定义、电压的单位、电压的计算、电压与电势差的关系以及电压在电路中的作用。
二、教学目标1. 理解电压的概念，掌握电压的单位和计算方法。
2. 了解电压与电势差的关系，理解电压在电路中的作用。
3. 能够运用电压知识解决实际问题，提高实践操作能力。
三、教学难点与重点重点：电压的概念、单位、计算方法以及电压在电路中的作用。
难点：电压与电势差的关系，电压在复杂电路中的应用。
四、教具与学具准备1. 教具：电压表、电流表、电阻器、电源、导线等。
2. 学具：练习本、笔、计算器等。
五、教学过程1. 实践情景引入：展示一个简单的电路，通过改变电阻值，观察电压的变化，引导学生思考电压与电阻的关系。
2. 知识讲解：a. 电压的定义：电压是电势差的度量，表示单位正电荷从一点移到另一点时所做的功。
b. 电压的单位：伏特（V），1伏特等于1焦耳/库仑。
c. 电压的计算：电压=电流×电阻。
d. 电压与电势差的关系：电压等于电势差的绝对值。
3. 例题讲解：讲解一个关于电压计算的例题，让学生跟随老师一起解答，巩固所学知识。
4. 随堂练习：让学生独立完成几个关于电压计算的练习题，检验学习效果。
六、板书设计1. 板书《电压》2. 主要内容：a. 电压的定义、单位和计算方法。
b. 电压与电势差的关系。
c. 电压在电路中的作用。
七、作业设计1. 作业题目：a. 计算题：根据给定电阻和电流，计算电压。
b. 应用题：分析一个实际电路，解释电压在其中的作用。
2. 答案：见附录。
八、课后反思及拓展延伸1. 反思：本节课学生对电压的概念和计算方法掌握情况，以及对电压在电路中作用的理解程度。
2. 拓展延伸：引导学生了解电压的种类（直流电压、交流电压）及其应用，激发学生学习兴趣。
附录：作业答案1. 计算题：电阻为10Ω，电流为2A，电压=20V。
第十六章第1节电压【基础知识归纳】一、电压1. 电源：电源是提供电压的装置。
2. 作用：电压是使电路中形成电流的原因，电压用字母U表示。
3. 单位：国际单位：伏特，简称伏，用字母V表示。
常用单位：千伏（kV）、毫伏（mV）。
换算关系：1kV＝1000V；1V＝1000mV。
4. 身边的电压值：干电池的电压：1.5V 铅蓄电池的电压：2V 家庭照明电路的电压：220V二、电压表1. 认识电压表电路两端的电压可用电压表测量，如图所示的是实验室中常用的双量程电压表。
电压表盘上有两排示数，分别是0～3 V和0～15V。
有三个接线柱，分别是“－”“3”和“15”。
“－”表示负接线柱，“3”和“15”两个接线柱就是“＋”接线柱（注意不是“＋”极和“－”极），且使用“3”和“－”两个接线柱时，它的量程是______V，读数时，应以刻度盘______（上排/下排）的数值为准，电压表的分度值为______；使用“15”和“－”两个接线柱时，量程是______V，读数时，应以刻度盘______（上排/下排）的数值为准，电压表的分度值为______。
2. 电压表的读数方法（1）分清所选电压表的量程，知道指针满刻度所表示的电压值；如：0～3 V或0～15 V。
（2）确定每一大格分成几小格，每一小格表示的电压值（即分度值，如：0.1 V或0.5 V）。
（3）看指针向右总共偏转了多少个小格，判断指针位置所示的电压值，读出电压的多少。
3. 电压表使用的注意事项①使用前应先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。
②电压表必须并联在待测电路的两端，应使电流从电压表标有“3”或“15”的接线柱流入，从标有“－”的接线柱流出。
③被测电压的大小不能超过电压表的量程，一般先试用大量程，如电压表的示数在小量程范围内，则改用小量程。
【典例精析】例题1 小明用3 V和15 V两个量程的电压表测电压时，电压表的“＋”接线柱已接入电路，在用15 V量程试触时，指针位置如图所示，则下一步的操作应该是（）A. 直接接入c接线柱，然后读数B. 直接接入b接线柱，然后读数C. 断开开关，接入c接线柱，闭合开关后读数D. 断开开关，接入b接线柱，闭合开关后读数解析：由试触电压表的指针偏转情况可知，应该选择0～15 V量程，在接线时，要断电操作，所以要先断开开关，然后将c接线柱（标着“15”的接线柱）接入电路，闭合开关后再读数，所以C的操作是正确的。
第十六章电压电阻第1节电压一、电压的作用1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是给电路提供电压的装置。
2、电路中获得持续电流的条件①电路中有电源（或电路两端有电压）；②电路是连通的。
注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。
3、在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”[类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法。
]二、电压的单位1、电压的符号是：U。
2、国际单位：伏特V常用单位：千伏kV、毫伏mV、微伏μV换算关系：1Kv＝1000V1V＝1000mV1mV＝1000μV3、需要记住的一些电压：一节干电池1.5V；一节蓄电池2V；家庭电压220V；人体的安全电压36V。
三、电压测量：1、仪器：电压表，符号：V2、电压表的使用规则【两看、两要、一不准】【1】、两看：读数时，看清接线柱上标的量程；每大格、每小格电压值。
【2】、两要、一不准①电压表要并联在电路中。
②电流要从电压表的“正接线柱”流入，“负接线柱”流出。
否则指针会反偏。
③被测电压不准超过电压表的最大量程。
Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
Ⅱ选择量程：实验室用电压表有两个量程（0—3V和0—15V）。
测量时，先连接大量程，用开关试触，若被测电压大于3V可用大量程，若被测电压小于3V则换用小量程，若被测电压大于15V则换用更大量程的电压表。
四、电流表、电压表的比较：电流表电压表不同点符号A V连接串联并联直接连接电源不能能量程0.6A3A3V15V 每大格0.2A1A1V5V每小格0.02A0.1A0.1V0.5V 内阻很小，几乎为零相当于短路很大相当于断路相同点调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不能超过最大测量值。
