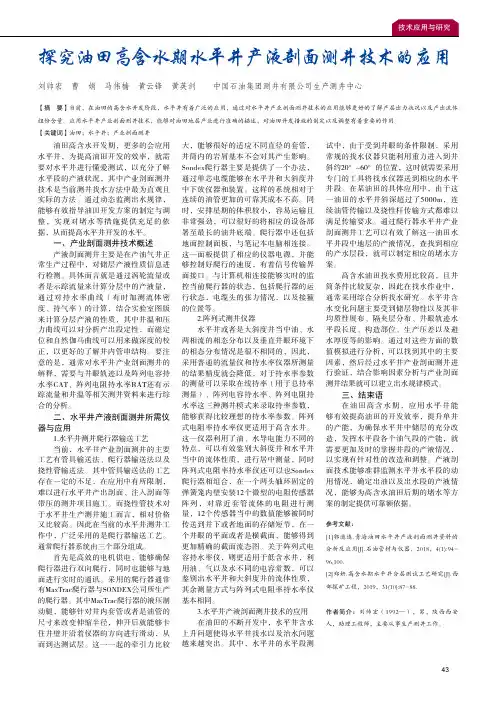

高含水油井产出剖面测井方法及应用

油田高含水开发期，更多的会应用水平井，为提高油田开发的效率，就需要对水平井进行懂爱测试，以充分了解水平段的产液状况，其中产业剖面测井技术是当前测井找水方法中最为直观且实际的方法。

通过动态监测出水规律，能够有效指导油田开发方案的制定与调整，实现对堵水等措施提供充足的依据，从而提高水平井开发的水平。

一、产业剖面测井技术概述产液剖面测井主要是在产油气井正常生产过程中，对储层产液性质信息进行检测。

具体而言就是通过涡轮流量或者是示踪流量来计算分层中的产液量，通过对持水率曲线（有时加测流体密度、持气率）的计算，结合实验室图版来计算分层产液的性质，其中井温和压力曲线可以对分析产出段定性，而磁定位和自然伽马曲线可以用来做深度的校正，以更好的了解井内管串结构。

要注意的是，通常对水平井产业剖面测井的解释，需要与井眼轨迹以及阵列电容持水率CAT、阵列电阻持水率RAT还有示踪流量和井温等相关测井资料来进行综合的分析。

二、水平井产液剖面测井所需仪器与应用1.水平井测井爬行器输送工艺当前，水平井产业剖面测井的主要工艺有管具输送法、爬行器输送法以及挠性管输送法。

其中管具输送法的工艺存在一定的不足，在应用中有所限制，难以进行水平井产出剖面、注入剖面等带压的测井项目施工。

而挠性管技术对于水平井生产测井施工而言，相对价格又比较高。

因此在当前的水平井测井工作中，广泛采用的是爬行器输送工艺。

通常爬行器系统由三个部分组成。

首先是高效的电机供电，能够确保爬行器进行双向爬行，同时也能够与地面进行实时的通讯。

采用的爬行器通常有MaxTrac爬行器与SONDEX公司所生产的爬行器。

其中MaxTrac爬行器的液压制动腿，能够针对井内套管或者是油管的尺寸来改变伸缩半径，伸开后就能够卡住井壁并沿着仪器的方向进行滑动，从而到达测试层。

这一一起的牵引力比较大，能够很好的适应不同直径的套管，井筒内的岩屑基本不会对其产生影响。

Sondex爬行器主要是提供了一个办法，通过单芯电缆能够在水平井和大斜度井中下放仪器和装置。

测井方法及应用范文测井（logging）是油气勘探和开发中的一项重要技术，通过对井孔内岩石、水和油气等储层的特性进行测量和分析，从而确定储层的性质、含油气性和产能。

测井方法及其应用广泛且多样，下面将介绍几种常见的测井方法及其应用。

1.电阻率测井电阻率测井是使用测井仪器在钻井中测量地下岩石的电阻率。

根据岩石电阻率的大小，可以判断储层的含水饱和度，进而评估储层的可产能、水油层的分层情况和识别导电性较好的矿物质等。

电阻率测井主要包括侧向电阻率测井、垂向电阻率测井和微电阻率测井等。

2.自然伽玛射线测井自然伽玛射线测井是通过测井仪器测量岩石自然放射性元素的射线强度，推断岩石成分和颗粒大小，识别出含油气和含水层，判断含油气层的分布和厚度。

自然伽玛射线测井在海洋石油勘探中应用广泛，在河道地区也有一定的适用性。

3.声波测井声波测井是通过测井仪器发射声波信号，利用声波在岩石中传播的速度来获取地下储层的物性信息，如泊松比、密度、压实度等。

通过对声波测井曲线的分析，可以评估储层的孔隙度、渗透率和应力状态，进一步确定岩石的类别、类型和品质。

声波测井广泛应用于碳酸盐岩、沙岩、页岩等油气储层的评价和开发中。

4.核磁共振测井核磁共振测井是利用核磁共振现象，通过测井仪器对岩石中的核磁共振信号进行测量和分析，从而获得岩石内部孔隙度、含水饱和度、流体类型等信息。

核磁共振测井可以有效评估含水饱和度高的储层，对页岩气和海相碳酸盐岩等特殊储层有较好的应用效果。

5.导电率测井导电率测井是在十字仪器和测井电缆的配合下，通过测井仪器测量井孔周围的导电率，并结合井壁厚度等参数，评估储层的渗透率和流体饱和度。

导电率测井在海洋盐岩和非常规储层等油气勘探中得到了广泛的应用。

测井方法的应用主要包括储层评价、井段分析、油藏管理和增产技术等方面。

在储层评价中，通过测井数据的综合分析，可以确定储层的厚度、含水和含油气性质，评估储层的产能和控制油藏开发；在井段分析中，可以识别水、油气层的分层情况，协助井筒钻井、固井和封堵等工程设计；在油藏管理中，可以通过测井数据监测油藏的动态变化以及水或油气层的突破情况，优化油藏开发方案和调整采油措施；在增产技术中，测井数据可以指导酸化、压裂和注气等增产技术的应用，提高油气井的产量。

产液剖面测井技术钻探工程公司测井二公司数解中心生产讲解组二 O一 O年四月产液剖面测井技术产出剖面测井资料是在油井正常生产的条件下获得的有关油井的信息，目前应用的测井仪器是集流型产出剖面测井仪，采用集流点测的方式，使井流体流经仪器，测量井筒不同样深度处流体的体积流量，持水率，温度，压力，磁定位等参数，进行综合讲解，得出油井产出剖面结果，由于采用集流方式，使得液流加速，油水充分混杂，战胜了流速低，流量多变，流体粘度差异，持水率不同样，及油水相混杂不均对测量传感器响应的影响，提高了测量精度。

产液剖面五参数测井技术主要包括：井温、流量、压力、磁定位、含水率五个参数。

该技术用于油水两相井。

经过产液剖面五参数测井可以对高含水层推行堵水作业，又可以对低产层进行挖潜改造。

在工程检测，油井生产状态诊断，油田开发收效解析及开发综合调整方面也有较大的应用。

测井工程供应的参数主要作用产液量合层产液计算分层产液量含水率合层含水计算分层含水率磁定位管柱结构套管接箍、油管泵卦地址、射孔层位梯度井温流动井温定性判断主要产液层、异常出液地址压力井内压力与井温配合使用判断动液面地址涡轮流量计是进行分层产量测试的仪器。

当流体的流量高出某一数值后，涡轮的转速与流量成线性关系。

即 N = K(Q-q) ，其中 q 为涡轮的启动排量。

涡轮流量计下部是集流器总承，它的作用是密封仪器与套管的环形空间，保证流体全部流过仪器。

它由中心管、皮球、振动泵、泄压阀组成。

当仪器到达预定深度后，给振动泵通电，那么振动泵就吸入井液流，经过中心管的进液口流向仪器部，到达集流的目的。

完成一个测点测井后，给泄压阀通电，翻开阀门，那么皮球的液体经过中心管的导管及泄压阀自动流回井，皮球缩短。

含水率测量方法有电容法和阻抗法两种。

两种方法分别适用于低含水与高含水〔 50%以上〕情况。

电容法测含水率是利用油气与水介电常数差异测定含水率的。

水的相对介电常数约为60-80 ，油气的相对介电常数为 1.0-4.0 。

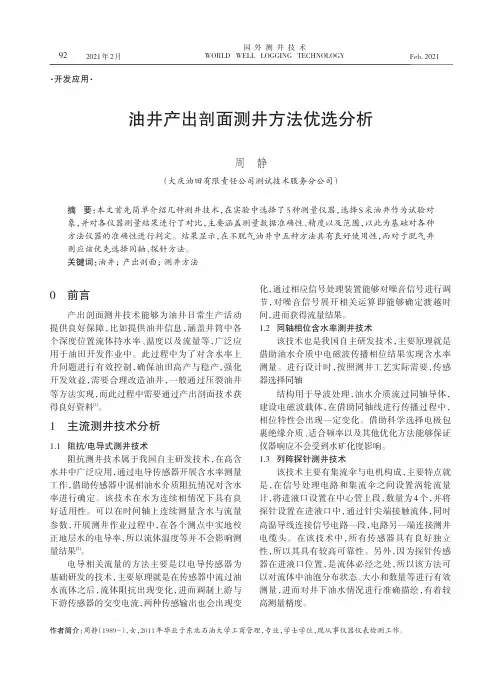

摘要：本文首先简单介绍几种测井技术，在实验中选择了5种测量仪器，选择S 采油井作为试验对象，并对各仪器测量结果进行了对比，主要涵盖测量数据准确性、精度以及范围，以此为基础对各种方法仪器的准确性进行判定。

结果显示，在不脱气油井中五种方法具有良好使用性，而对于脱气井则应该优先选择同轴、探针方法。

关键词：油井；产出剖面；测井方法油井产出剖面测井方法优选分析周静（大庆油田有限责任公司测试技术服务分公司）0前言产出剖面测井技术能够为油井日常生产活动提供良好保障，比如提供油井信息，涵盖井筒中各个深度位置流体持水率、温度以及流量等，广泛应用于油田开发作业中。

此过程中为了对含水率上升问题进行有效控制，确保油田高产与稳产，强化开发效益，需要合理改造油井，一般通过压裂油井等方法实现，而此过程中需要通过产出剖面技术获得良好资料[1]。

1主流测井技术分析1.1阻抗/电导式测井技术阻抗测井技术属于我国自主研发技术，在高含水井中广泛应用，通过电导传感器开展含水率测量工作，借助传感器中混相油水介质阻抗情况对含水率进行确定。

该技术在水为连续相情况下具有良好适用性。

可以在时间轴上连续测量含水与流量参数，开展测井作业过程中，在各个测点中实地校正地层水的电导率，所以流体温度等并不会影响测量结果[2]。

电导相关流量的方法主要是以电导传感器为基础研发的技术，主要原理就是在传感器中流过油水流体之后，流体阻抗出现变化，进而调制上游与下游传感器的交变电流，两种传感输出也会出现变化，通过相应信号处理装置能够对噪音信号进行调节，对噪音信号展开相关运算即能够确定渡越时间，进而获得流量结果。

1.2同轴相位含水率测井技术该技术也是我国自主研发技术，主要原理就是借助油水介质中电磁波传播相位结果实现含水率测量。

进行设计时，按照测井工艺实际需要，传感器选择同轴结构用于导波处理，油水介质流过同轴导体，建设电磁波载体，在借助同轴线进行传播过程中，相位特性会出现一定变化。

产出剖面测井技术进展和发展方向在现场试验过程中发现，如果利用产出剖面原始测井资料直接进行递减解释，经常出现分层解释结果不切实际的情况。

44口试验井中，分层解释结果矛盾井的比例达到了59.1%，传统递减法解释无法得到合格的外报资料，而以往人为调整数据的方法又没有任何理论依据。

通过测井资料的优化处理，能够使资料解释摆脱人为干预、提高解释精度的同时，更能够使整个的资料解释过程和结果趋于规范、合理化。

⑴分层产液量优化解释试验表3-2为南1-丁6-更37井的现场测量结果与优化解释结果对比。

该井萨Ⅲ2层的测量产液量出现负值，无法解释。

优化解释将合层产液调整后，得到萨Ⅲ2层产液量为0，同时产液与含水得到了全局性的调整，可见优化解释最终的结果必趋向合理化。

表3-2 南1-丁6-更37井现场测量结果与优化解释结果对比层位合层产液(m3/d) 分层产液(m3/d) 合层含水(%) 合层产水(m3/d) 分层产水(m3/d) 分层含水(%)测量优化测量优化测量优化测量优化测量优化测量优化萨Ⅰ1--4+5 51.5 52.9 8.2 8.2 78 78.3 40.1 41.4 5.5 5.5 67.1 67.1Ⅱ10-11--12 43.3 44.7 11.2 11.2 80 80.3 34.6 35.9 7.1 7.1 63.4 63.4Ⅱ14 32.1 33.5 4.5 4.5 85.7 85.9 27.5 28.8 2.9 3.2 71.1 71.1Ⅲ2 27.6 29 -1.5 0 88 88.2 24.3 25.6 -1.3 0 0Ⅲ3--4 29.1 29 14.5 14.6 88 88.2 25.6 25.6 9.5 13.8 98.9 94.5Ⅲ9-10--10 14.5 14.4 5.5 5.5 81 81.2 11.7 11.7 4.1 4.2 74.6 76.4葡Ⅱ4-5 9 9 9 9 84 84.1 7.6 7.6 6.4 7.5 84 83.3⑵分层含水率优化解释试验在现场试验测井结果中发现，分层含水率大于100%的矛盾情况经常出现，44口井中出现的几率为54.5%，但在主、次产层中的发生情况并无规律。

油田测井方法及应用研究王肇晖摘要：在油田开采过程中，油田生产测井技术在其中起到了不可估量的作用。

测井数据准确，可以为钻井内部提供数据，供油井内部技术人员根据参数分析流体质量及性质。

生产测井技术，可以提高石油产量，同时改善石油开采现状，提高石油开采效率，对于行业有极大好处。

本文将根据笔者多年工作经验以及所学的专业知识对油田测井进行全面的分析阐述。

关键词：油田测井；石油开采；实际应用1、我国油田测井方法发展历程1.1电法测井时期这是中国油气勘探早期使用的测井技术，这一时期主要分为半自动测井技术和全自动测井技术两个阶段。

最初的测井技术出现在上个世纪50年代末期，当时所使用的测井技术较为落后，技术手段主要是采用电法测井，并具有一定的危险性。

解放前,玉门油田应用半自动测井技术勘探油气获得了成功，解放后,克拉玛依油田第1口油气发现井也是应用半自动测井技术进行了测井作业,发现了油层和气层。

从上世纪六十年代起,开始用全自动测井技术勘探石油。

大港油田油气发现井港3井、四川盆地石炭系气藏发现井相18井等都是采用全自动测井技术勘探油气,并且获得了成功。

因此,全自动测井技术在中国油气勘探史上贡献巨大。

1.2数字、数控测井时期第二时期测井技术诞生于上个世纪60年代初期，也就是数字测井技术，其运作原理就是运用计算机对采集到的数字信息进行分析与处理。

数字测井技术实现了系列化、数字化和标准化，提高了砂岩和泥质砂岩油气藏的勘探效益。

数字测井技术中的仪器系列配套全,采集的测井信息多,经过计算处理解释,能对砂岩和泥质砂岩油气层做出正确评价。

数字测井技术还开辟了在油田开发中应用的新领域，用数字测井技术探测水驱油田产层剩余油动态变化,评价水淹层和原油采出程度,现已成为中国水驱油田动态监测技术的基本手段。

中国使用数控测井技术勘探石油始于80年代初期，数控测井技术中有先进的裂缝识别测井技术,对评估裂缝性碳酸盐岩油藏储量有利，由于数控测井技术中的仪器系列全、精度高、并有测井质量控制和处理解释功能,提高了勘探深层天然气的分辨率。

产液剖面测试技术
发布时间：2010-03-01 | 浏览：450 次【 字体：大 中 小】
产液剖面目前国内采用的方法为环空测试。

环空测井是指在油管和套管的环形空间直接测试抽油井生产动态参数的方法，由于环 空测井是在不改变油井生产管柱、不改变油井稳定的工作制度的情况下，从抽油井油、套 环形空间起下仪器，因此，投入少，效益高，测井资料可靠。

环空产液剖面测井主要是针对抽油机井所进行的测井工作，测井仪器是通过油套环形 空间下入目的层进行测井。

环空产液剖面测井示意图


单转井口全景及俯视图
双转井口全景及俯视图


电缆缠绕油管示意图
电缆右旋缠绕逆时针解缠示意图


仪器在井中状态示意图
双转井口内转示意图


双转井口外转示意图
目前，我公司使用的是小直径的磁定位仪、伽玛测井仪、井温测井仪、含水仪和集流 伞式涡轮流量测井仪五参数组合进行环空测井，在测井过程中，五参数组合测井仪通过油 管和套管的环形空间下入油井内，首先测量一条连续五参数曲线，用于深度效正和井下温 度的测量，然后采用分层点测，以取得各层的流量和含水数据，帮助油田开发人员和其他 资料综合分析油井的状况。

解释成果图
解释成果图









。
