解决水平井产出剖面测井问题_

油田高含水开发期，更多的会应用水平井，为提高油田开发的效率，就需要对水平井进行懂爱测试，以充分了解水平段的产液状况，其中产业剖面测井技术是当前测井找水方法中最为直观且实际的方法。

通过动态监测出水规律，能够有效指导油田开发方案的制定与调整，实现对堵水等措施提供充足的依据，从而提高水平井开发的水平。

一、产业剖面测井技术概述产液剖面测井主要是在产油气井正常生产过程中，对储层产液性质信息进行检测。

具体而言就是通过涡轮流量或者是示踪流量来计算分层中的产液量，通过对持水率曲线（有时加测流体密度、持气率）的计算，结合实验室图版来计算分层产液的性质，其中井温和压力曲线可以对分析产出段定性，而磁定位和自然伽马曲线可以用来做深度的校正，以更好的了解井内管串结构。

要注意的是，通常对水平井产业剖面测井的解释，需要与井眼轨迹以及阵列电容持水率CAT、阵列电阻持水率RAT还有示踪流量和井温等相关测井资料来进行综合的分析。

二、水平井产液剖面测井所需仪器与应用1.水平井测井爬行器输送工艺当前，水平井产业剖面测井的主要工艺有管具输送法、爬行器输送法以及挠性管输送法。

其中管具输送法的工艺存在一定的不足，在应用中有所限制，难以进行水平井产出剖面、注入剖面等带压的测井项目施工。

而挠性管技术对于水平井生产测井施工而言，相对价格又比较高。

因此在当前的水平井测井工作中，广泛采用的是爬行器输送工艺。

通常爬行器系统由三个部分组成。

首先是高效的电机供电，能够确保爬行器进行双向爬行，同时也能够与地面进行实时的通讯。

采用的爬行器通常有MaxTrac爬行器与SONDEX公司所生产的爬行器。

其中MaxTrac爬行器的液压制动腿，能够针对井内套管或者是油管的尺寸来改变伸缩半径，伸开后就能够卡住井壁并沿着仪器的方向进行滑动，从而到达测试层。

这一一起的牵引力比较大，能够很好的适应不同直径的套管，井筒内的岩屑基本不会对其产生影响。

Sondex爬行器主要是提供了一个办法，通过单芯电缆能够在水平井和大斜度井中下放仪器和装置。

2019年08月排除；三是油滴受到离心力作用的影响，进入到外旋流中，最后从旋流分离器的底部出口溢出[2]。

3实验研究虽然在针对轴流式旋流分离器进行研究的过程中数值模拟法是主要的分析手段，但是通过数值模拟法分析出来的结果与旋流分离器内部流体真实运动情况存在一定差异，因此还必须要通过相关的实验数据来进行验证。

由此可见，针对轴流式旋流分离器进行研究的过程中必须要建立在实验研究的基础上。

在实际中对轴流导叶式旋流分离器内部高速流程进行研究的过程中，多数情况下都会应用多普勒激光测速仪。

人们在利用多普勒测速仪针对都是气液旋流分离器内部气相时均流场进行研究的过程中发现，旋流分离器内部气相速度场主要是有内侧准强制涡以及外侧自由涡共同组成，而气相的照相速度主要是由上行流以及下行流工作，而两者之间的接触面为零轴方向的包络面上，靠近轴心位置会产生最大的轴向速度。

4结语（1）要不断加强轴流导叶式旋流分离器相关理论的研究，其中必须要针对旋流分离器内部旋流实际的流动机理、颗粒碰撞以及扩散机理进行深入研究，它能够为后续开展的数值模拟研究以及实验研究提供科学的理论依据。

（2）目前，在针对轴流导叶式旋流分离器内部流程进行研究的过程中，多数情况下都会应用数值模拟方法，但是由于多相流体本身具有非常复杂的物性，而且其内部颗粒的分布情况也非常复杂，利用数值模拟方法获取的结果通常情况下都会以实际情况产生一定偏差，因此针对轴流导叶式旋流分离器进行数值模拟研究的过程中，必须要同时开展实验研究，在此基础上建立起的数学模型才能够将旋流分离器内部流场具体情况进行真实反映。

要充分利用多孔探针以及激光多普勒仪等多种方法不断强化轴流导叶式旋流分离器内部颗粒运动轨迹以及内部流场具体细节的研究，并将旋流分离器溢流管内部产生的短路流以及内外旋流等不同复杂的流体运动情况作为研究重点，并采用有效的处理手段，这样才能够进一步提升流体运动状态分析的准确性。

参考文献：[1]宋健斐,魏耀东,时铭显.旋风分离器内强旋流CFD 计算速度的分析与修正[A].中国颗粒学会.中国颗粒学会2006年年会暨海峡两岸颗粒技术研讨会论文集[C].中国颗粒学会,2006:4.[2]赵磊.基于Fluent 的旋流分离器内气液两相流数值模拟[A].航空工业测控技术发展中心、中国航空学会测试技术专业委员会、《测控技术》杂志社.面向航空试验测试技术——2013年航空试验测试技术峰会暨学术交流会论文集[C].航空工业测控技术发展中心、中国航空学会测试技术专业委员会、《测控技术》杂志社,2013:5.苏里格气田水平井产气剖面测井技术及应用杨政海陈国伟陈真（中国石油长庆油田分公司第一采气厂，陕西西安710018）摘要：产气剖面找水测井作为一种动态监测手段，为气田动态分析和开发调整可提供第一手的资料，通过应用各种动态监测资料，动静结合，系统分析，能为气藏精细管理、精细开发提供更坚实的技术支持。

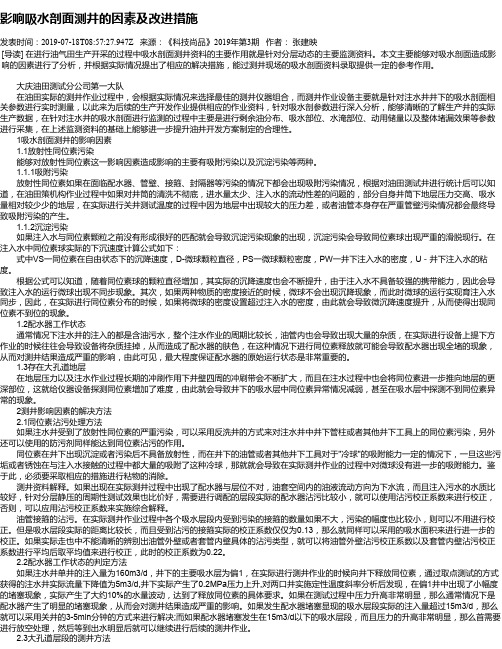

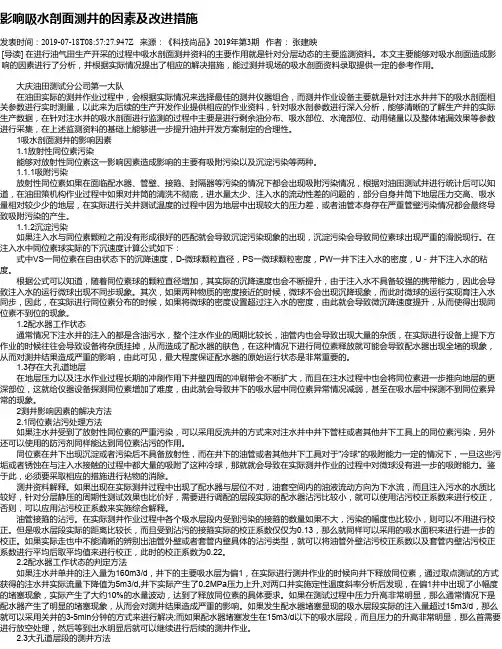

影响吸水剖面测井的因素及改进措施发表时间：2019-07-18T08:57:27.947Z 来源：《科技尚品》2019年第3期作者：张建映[导读] 在进行油气田生产开采的过程中吸水剖面测井资料的主要作用就是针对分层动态的主要监测资料。

本文主要能够对吸水剖面造成影响的因素进行了分析，并根据实际情况提出了相应的解决措施，能过测井现场的吸水剖面资料录取提供一定的参考作用。

大庆油田测试分公司第一大队在油田实际的测井作业过程中，会根据实际情况来选择最佳的测井仪器组合，而测井作业设备主要就是针对注水井井下的吸水剖面相关参数进行实时测量，以此来为后续的生产开发作业提供相应的作业资料，针对吸水剖参数进行深入分析，能够清晰的了解生产井的实际生产数据，在针对注水井的吸水剖面进行监测的过程中主要是进行剩余油分布、吸水部位、水淹部位、动用储量以及整体堵漏效果等参数进行采集，在上述监测资料的基础上能够进一步提升油井开发方案制定的合理性。

1吸水剖面测井的影响因素1.1放射性同位素污染能够对放射性同位素这一影响因素造成影响的主要有吸附污染以及沉淀污染等两种。

1.1.1吸附污染放射性同位素如果在面临配水器、管壁、接箍、封隔器等污染的情况下都会出现吸附污染情况，根据对油田测试井进行统计后可以知道，在油田策机构作业过程中如果对井筒的清洗不彻底，进水量太少、注入水的流动性差的问题的，部分自身井筒下地层压力交高、吸水量相对较少少的地层，在实际进行关井测试温度的过程中因为地层中出现较大的压力差，或者油管本身存在严重管壁污染情况都会最终导致吸附污染的产生。

1.1.2沉淀污染如果注入水与同位素颗粒之前没有形成很好的匹配就会导致沉淀污染现象的出现，沉淀污染会导致同位素球出现严重的滑脱现行。

在注入水中同位素球实际的下沉速度计算公式如下：式中VS一同位素在自由状态下的沉降速度，D-微球颗粒直径，PS一微球颗粒密度，PW一井下注入水的密度，U－井下注入水的粘度。

水平井综合录井技术难点与解决办法水平井综合录井技术主要是指通过井下仪器进行测量和记录，得到井壁地层的相关参数信息，从而帮助工程师进行钻探和生产等工作。

对于水平井来说，要想准确地获取地层信息，就需要解决一些难点。

本文将从几个方面分析水平井综合录井技术的难点和解决办法。

1. 温度和压力的影响在水平井的钻探过程中，井下的温度和压力变化较大，这就对井下仪器的测量结果产生了一定的干扰，从而影响了地层信息的准确度。

为了解决这个问题，可以采用井下校验技术，即在测量过程中通过校验曲线的方式来判断测量结果是否受到了温度和压力的影响。

此外，还可以采用压力平衡技术和温度校正技术，将温度和压力的误差减小到最小，提高地层测量结果的准确性。

2. 数据传输和处理问题水平井综合录井技术需要将大量的数据经过井口传输到地面，然后进行处理和分析。

这个过程中，数据的传输和处理可能会出现一些问题，如信号丢失、数据变形、处理失误等。

为了解决这个问题，可以采用高速数据传输技术和数据压缩技术，将数据传输的速度和可靠性提高到最高，并将数据压缩到最小，方便后续处理和分析。

3. 仪器选型和标定问题选择合适的井下仪器并进行准确的标定是保证水平井综合录井技术准确性的关键。

但由于井下环境的复杂性和不可控性，仪器的选型和标定可能存在一定难度。

为了解决这个问题，需要进行规范的仪器选择和标定流程，并采用高质量的标准样品和精密的校准方法，以确保井下仪器的测量结果准确可靠。

4. 数据质量检验问题水平井综合录井技术中产生的大量数据需要进行质量检验，以确保数据的可靠性和准确性。

但由于数据量大、数据类型复杂、误差不可避免等原因，数据质量检验可能存在一定难度。

为了解决这个问题，需要采用多种方法进行数据质量检验，如数据比较、数据统计、数据重复测量和人工审核等，将数据的误差降低到最小，提高数据的准确性。

总之，要想真正发挥水平井综合录井技术的作用，需要克服以上难点，并逐步完善该技术的各个环节，以提高其应用价值和实际效果。

目录1.产液剖面测井技术现状 (1)1.1国外产液剖面测井技术现状 (1)1.2国内产液剖面测井技术现状 (7)2.注入剖面测井技术现状 (9)2.1国外注入剖面测井技术现状 (9)2.2国内注入剖面测井技术现状 (9)3.水平井及大斜度井生产测井技术现状 (10)3.1国外水平井生产测井现状 (10)3.2国内水平井生产测井现状 (14)国内外产、注剖面测井技术现状1.产液剖面测井技术现状产液剖面测井动态监测贯穿于油田开发的全过程，提供重要的储层动用信息，识别高含水层，了解油井的生产状态，为开发方案编制和调整，以及堵水、压裂、补孔等油层改造和增产措施提供重要依据，是精细油藏描述、确定剩余油动态变化的基础资料。

为了适应油田需要，国内外测井各大测井公司不断研发新的测井仪器以满足生产需求。

1.1 国外产液剖面测井技术现状目前国内外应用较多的是Sondex公司研发的七参数生产测井组合仪和斯伦贝谢的PS Platform平台。

Sondex仪器这里主要介绍应用较少的GHT持气率仪和新推出的音叉密度计，PS Platform平台主要介绍其成像设备Flowview和GHOST。

1.1.1 Sondex七参数生产测井组合仪Sondex生产测井组合仪的种类很多，从传输方式可分为存储式和遥测式；从仪器结构和用途分为常规组合系列、短组合系列、高温高压系列，水平井专用仪器。

国内引进的主要为短组合系列，仪器系列主要包括：XTU、HTU、QPC、PGR、FDR、ILS、GHT、CFBM、CFSM、CFJM测井仪器及PKJ、PRC、MBH等测井辅助设备，各仪器应用简介如下：XTU——遥测短接，主要用于仪器总线供电控制、测井数据上传及地面指令的接收下传。

HTU——电缆头张力计。

提供实时的缆头张力监测，主要用于遇阻遇卡位置判断。

QPC——石英晶体压力/磁性定位仪。

用于深度控制和压力测量。

FDR——流体密度仪。

主要用于流体密度测量，与持水率、持气率一起用于计算各相持率。

产出剖面测井技术及应用效果分析刘星普　周永新　李喜清(中原石油勘探局测井公司)摘　要　中原油田为实现控水稳油的目标做了大量细致的工作,其中调剖堵水措施是主要策略。

产出剖面测井技术不仅可以认识油井产层动态,了解高含水层,为调剖堵水等增产措施提供帮助,而且还可以验证静态地质资料,重新认识断块内部构造,计算储层的剩余油饱和度。

本文较详细地介绍了应用引进的生产测井组合仪(PLT)进行产出剖面测井的测井技术。

运用典型的测井实例阐明了在油田开发过程中产出剖面测井技术在油田开发中发挥的重大作用。

主题词　产出剖面　测井　应用　效果　静态资料　压裂　堵水一、　前 言产出剖面测井是生产测井的一项重要内容,主要监测油井投产后,各产层产出状况、含水高低、是否需要进行措施改造以及各类油层开发效果,从而为油田实施卡堵水、调整注采方案等方面提供可靠的依据。

产出剖面测井技术分自喷井(气举井)产出剖面测井技术和抽油井产出剖面测井技术[1]。

自喷井产出剖面测井技术主要引用DDL-Ⅲ数控生产测井系统配套的36.5m m的生产测井组合仪(PLT)。

该组合仪一次下井可同时测得涡轮流量、持水率、温度、压力、流体密度、自然伽马、磁定位7个参数。

抽油井产出剖面测井时,仪器从油套环形空间入井,又叫环空测井。

其优点在于:一次下井可测得多个参数,测井成功率高;耐温性能好,最高达150℃以上,适用于深井和复杂条件下进行产出剖面测井;与扶正器配套使用,保证示踪同位素在套管中心位置喷射,提高了资料的解释精度;环空防缠器技术的使用,克服了电缆缠绕问题,提高了测井一次成功率。

二、　产出剖面测井资料的应用(一)　求分层产量,了解产层动态要使产量稳中有升,必须搞清产层动态,用时采取增产措施,达到有效治理油井的目的。

例如文13-395井,是一口气举井,测井前井口产油气水,但井下各层产出状况不清楚。

1999年4月1日对该井进行产出剖面测井,通过对测井资料综合解释分析,表明2号层产油气水,9、38和42号层产水,13、17,19和49号层产油水,51号层产油,共有14个不产层,为用户提供了清楚的井下分层产出数据。

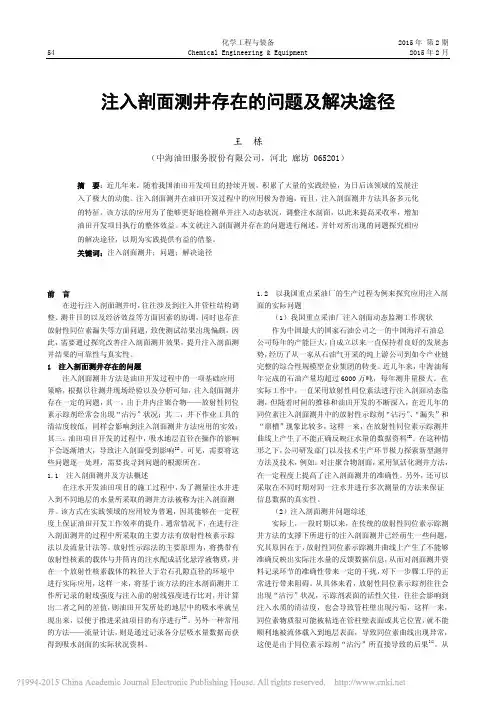

化学工程与装备 2015年 第2期 54 Chemical Engineering & Equipment 2015年2月注入剖面测井存在的问题及解决途径王 栋（中海油田服务股份有限公司，河北 廊坊 065201）摘 要：近几年来，随着我国油田开发项目的持续开展，积累了大量的实践经验，为日后该领域的发展注入了极大的动能。

注入剖面测井在油田开发过程中的应用极为普遍，而且，注入剖面测井方法具备多元化的特征。

该方法的应用为了能够更好地检测单井注入动态状况，调整注水剖面，以此来提高采收率，增加油田开发项目执行的整体效益。

本文就注入剖面测井存在的问题进行阐述，并针对所出现的问题探究相应的解决途径，以期为实践提供有益的借鉴。

关键词：注入剖面测井；问题；解决途径前 言在进行注入剖面测井时，往往涉及到注入井管柱结构调整、测井目的以及经济效益等方面因素的协调，同时也存在放射性同位素漏失等方面问题，致使测试结果出现偏颇，因此，需要通过探究改善注入剖面测井效果，提升注入剖面测井结果的可靠性与真实性。

1 注入剖面测井存在的问题注入剖面测井方法是油田开发过程中的一项基础应用策略，根据以往测井现场经验以及分析可知，注入剖面测井存在一定的问题，其一，由于井内注聚合物——放射性同位素示踪剂经常会出现“沾污”状况；其二，井下作业工具的清洁度较低，同样会影响到注入剖面测井方法应用的实效；其三，油田项目开发的过程中，吸水地层直径在操作的影响下会逐渐增大，导致注入剖面受到影响[1]。

可见，需要将这些问题逐一处理，需要找寻到问题的根源所在。

1.1 注入剖面测井及方法概述在注水开发油田项目的施工过程中，为了测量注水井进入到不同地层的水量所采取的测井方法被称为注入剖面测井。

该方式在实践领域的应用较为普遍，因其能够在一定程度上保证油田开发工作效率的提升。

通常情况下，在进行注入剖面测井的过程中所采取的主要方法有放射性核素示踪法以及流量计法等。
