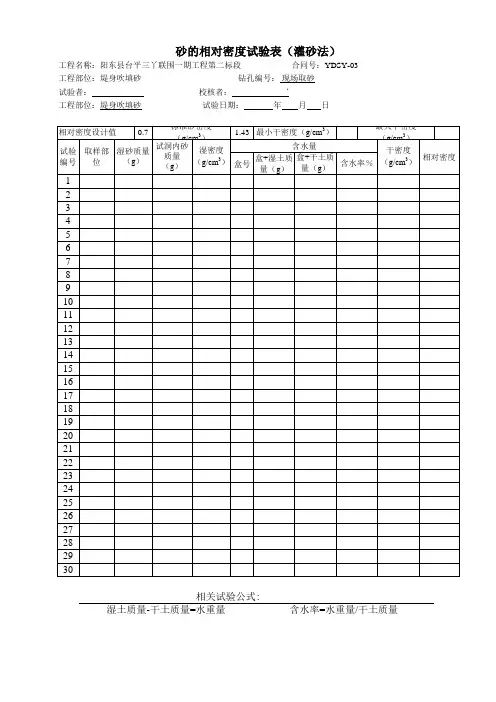

38砂的相对密度试验记录表

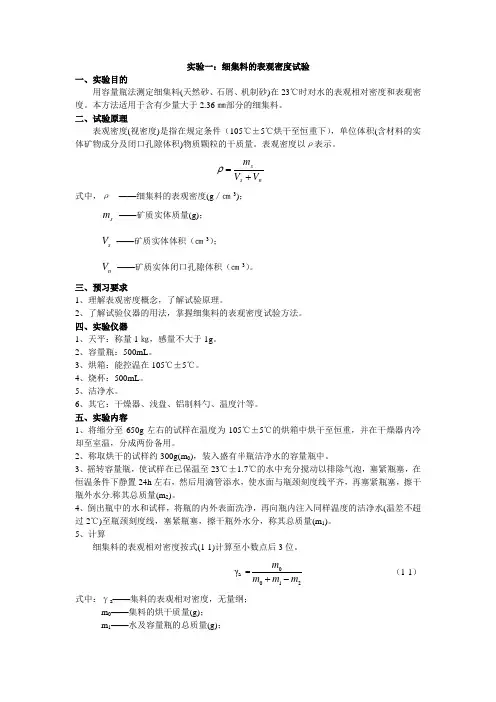

实验一：细集料的表观密度试验一、实验目的用容量瓶法测定细集料(天然砂、石屑、机制砂)在23℃时对水的表观相对密度和表观密度。

本方法适用于含有少量大于2.36㎜部分的细集料。

二、试验原理表观密度(视密度)是指在规定条件（105℃±5℃烘干至恒重下），单位体积(含材料的实体矿物成分及闭口孔隙体积)物质颗粒的干质量。

表观密度以ρ表示。

ns sV V m +=ρ式中，ρ ——细集料的表观密度(g ／㎝3)； s m ——矿质实体质量(g)； s V ——矿质实体体积（㎝3）；n V ——矿质实体闭口孔隙体积（㎝3）。

三、预习要求1、理解表观密度概念，了解试验原理。

2、了解试验仪器的用法，掌握细集料的表观密度试验方法。

四、实验仪器1、天平：称量1㎏，感量不大于1g 。

2、容量瓶：500mL 。

3、烘箱：能控温在105℃±5℃。

4、烧杯：500mL 。

5、洁净水。

6、其它：干燥器、浅盘、铝制料勺、温度汁等。

五、实验内容1、将缩分至650g 左右的试样在温度为105℃±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。

2、称取烘干的试样约300g(m 0)，装入盛有半瓶洁净水的容量瓶中。

3、摇转容量瓶，使试样在已保温至23℃±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h 左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分.称其总质量(m 2)。

4、倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水(温差不超过2℃)至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m 1)。

5、计算细集料的表观相对密度按式(1-1)计算至小数点后3位。

γa =012m m m m +- （1-1）式中：γa ——集料的表观相对密度，无量纲； m 0——集料的烘干质量(g)； m 1——水及容量瓶的总质量(g)；m2——试样、水、瓶及容量瓶的总质量(g)。

一、含水率试验
二、密度实验
1、环刀法（细粒土）
2、灌水法（现场，粗粒土）
3、灌砂法（现场，粗粒土）
三、土粒比重试验
1、比重瓶法（粒径小于5mm）
2、浮称法（粒径≥5mm）
四、颗粒分析试验
1、筛分法（0.075mm＜粒径≤60mm）
2、密度计法（粒径＜0.075mm）GB50123-1999第32页
3、移液管法（粒径＜0.075mm）
五、界限含水率
1、液、塑限联合测定法
2、滚搓法塑限试验
六、砂的相对密度试验
1、砂的最小干密度试验
2、砂的最大干密度试验
七、击实试验
八、回弹模量试验（杠杆压力仪法）
九、渗透试验
2、常水头渗透试验
1、常水头渗透试验
十、固结试验(标准固结试验）
2、应变控制连续加荷固结试验
十一、黄土湿陷试验1、湿陷系数试验
2、自重湿陷系数
3、溶滤变形系数试验
4、湿陷起始压力试验
十二、直接剪切试验。

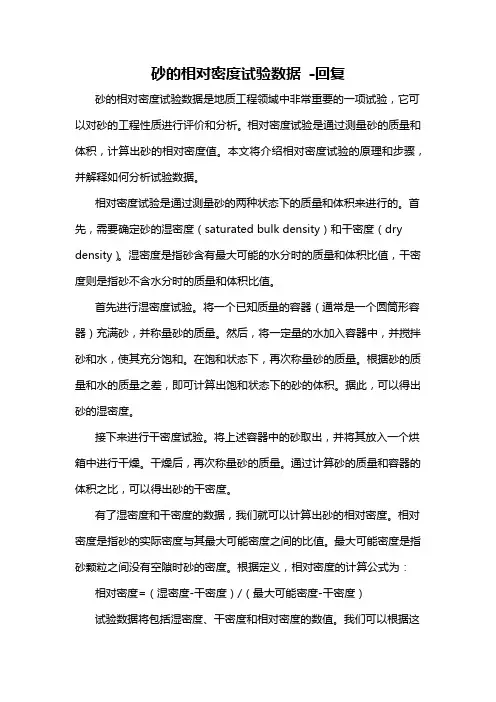

砂的相对密度试验数据-回复砂的相对密度试验数据是地质工程领域中非常重要的一项试验，它可以对砂的工程性质进行评价和分析。

相对密度试验是通过测量砂的质量和体积，计算出砂的相对密度值。

本文将介绍相对密度试验的原理和步骤，并解释如何分析试验数据。

相对密度试验是通过测量砂的两种状态下的质量和体积来进行的。

首先，需要确定砂的湿密度（saturated bulk density）和干密度（dry density）。

湿密度是指砂含有最大可能的水分时的质量和体积比值，干密度则是指砂不含水分时的质量和体积比值。

首先进行湿密度试验。

将一个已知质量的容器（通常是一个圆筒形容器）充满砂，并称量砂的质量。

然后，将一定量的水加入容器中，并搅拌砂和水，使其充分饱和。

在饱和状态下，再次称量砂的质量。

根据砂的质量和水的质量之差，即可计算出饱和状态下的砂的体积。

据此，可以得出砂的湿密度。

接下来进行干密度试验。

将上述容器中的砂取出，并将其放入一个烘箱中进行干燥。

干燥后，再次称量砂的质量。

通过计算砂的质量和容器的体积之比，可以得出砂的干密度。

有了湿密度和干密度的数据，我们就可以计算出砂的相对密度。

相对密度是指砂的实际密度与其最大可能密度之间的比值。

最大可能密度是指砂颗粒之间没有空隙时砂的密度。

根据定义，相对密度的计算公式为：相对密度=（湿密度-干密度）/（最大可能密度-干密度）试验数据将包括湿密度、干密度和相对密度的数值。

我们可以根据这些数据进行分析和评价。

首先，我们可以根据湿密度的数值来判断砂的含水量。

如果湿密度较高，说明砂的含水量较大，这可能会对工程项目造成一定的影响。

相对密度也可以用来评估砂的含水量和颗粒间的压实程度。

如果相对密度接近1，说明砂的颗粒间有较多的空隙，可能需要进一步的压实工作。

另外，相对密度也可以用来评估砂的结构稳定性和工程性质。

相对密度较高的砂具有较好的结构稳定性和承载能力。

例如，在基础工程中，选择相对密度较高的砂可以提高地基的稳定性和承载力。

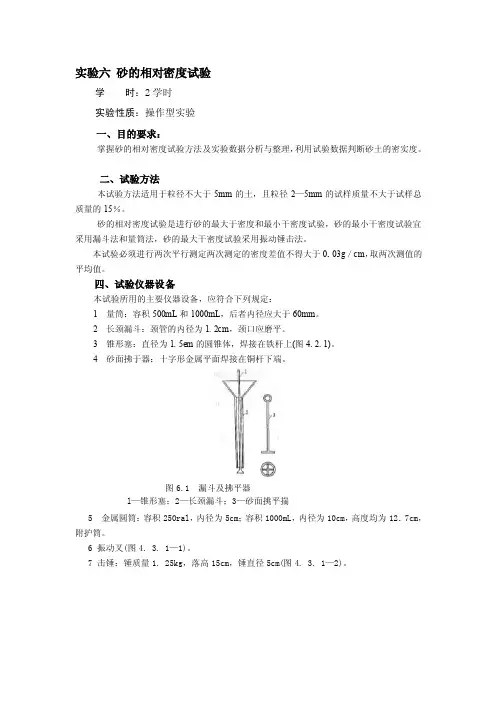

实验六砂的相对密度试验学时：2学时实验性质：操作型实验一、目的要求：掌握砂的相对密度试验方法及实验数据分析与整理，利用试验数据判断砂土的密实度。

二、试验方法本试验方法适用于粒径不大于5mm的土，且粒径2—5mm的试样质量不大于试样总质量的15％。

砂的相对密度试验是进行砂的最大于密度和最小干密度试验，砂的最小干密度试验宜采用漏斗法和量筒法，砂的最大干密度试验采用振动锤击法。

本试验必须进行两次平行测定两次测定的密度差值不得大于0. 03g／cm，取两次测值的平均值。

四、试验仪器设备本试验所用的主要仪器设备，应符合下列规定：1 量筒：容积500mL和1000mL，后者内径应大于60mm。

2 长颈漏斗：颈管的内径为1. 2cm，颈口应磨平。

3 锥形塞：直径为1. 5em的圆锥体，焊接在铁杆上(图4. 2. 1)。

4 砂面拂于器：十字形金属平面焊接在铜杆下端。

图6.1 漏斗及拂平器l—锥形塞；2—长颈漏斗；3—砂面挑平揣5 金属圆筒：容积250ral，内径为5cm；容积1000mL，内径为10cm，高度均为12．7cm，附护筒。

6 振动叉(图4. 3. 1—1)。

7 击锤：锤质量1. 25kg，落高15cm，锤直径5cm(图4. 3. 1—2)。

图6.2 振动叉图6.3 击锤1—击球；2—音叉1—击锤；2—锤座JDM-2型电动相对密度仪五、试验步骤：（一）砂的最小干密度测定1 将锥形塞杆自长颈漏斗下口穿入，并向上提起，使锥底堵住漏斗管口，一并放入1000mL 的量筒内，使其下端与量筒底接触。

2 称取烘干的代表性试样700g，均匀缓慢地倒入漏斗中，将漏斗和锥形塞杆同时提高，移动塞杆，使锥体略离开管口，管口应经常保持高出砂面1～2cm，使试样缓慢且均匀分布地落入量筒中。

3 试样全部落入量筒后，取出漏斗和锥形塞，用砂面拂平器将砂面拂严、测记试样体积，估读至5mL。

注：若试样中不含大于2mm的颗粒时，可取试样400g用500mL的量筒进行试验。

⼟⼯试验公式及原始记录表格⼀、含⽔率试验
⼆、密度实验
1、环⼑法（细粒⼟）
2、灌⽔法（现场，粗粒⼟）
3、灌砂法（现场，粗粒⼟）
三、⼟粒⽐重试验
1、⽐重瓶法（粒径⼩于5mm）
2、浮称法（粒径≥5mm）
四、颗粒分析试验
1、筛分法（0.075mm＜粒径≤60mm）
2、密度计法（粒径＜0.075mm）GB50123-1999第32页
3、移液管法（粒径＜0.075mm）
五、界限含⽔率
1、液、塑限联合测定法
2、滚搓法塑限试验
六、砂的相对密度试验
1、砂的最⼩⼲密度试验
2、砂的最⼤⼲密度试验
七、击实试验
⼋、回弹模量试验（杠杆压⼒仪法）
九、渗透试验
2、常⽔头渗透试验
1、常⽔头渗透试验
⼗、固结试验(标准固结试验）
2、应变控制连续加荷固结试验
⼗⼀、黄⼟湿陷试验1、湿陷系数试验
2、⾃重湿陷系数
3、溶滤变形系数试验
4、湿陷起始压⼒试验
⼗⼆、直接剪切试验。

实验六砂的相对密度试验学时：2学时实验性质：操作型实验一、目的要求：掌握砂的相对密度试验方法及实验数据分析与整理，利用试验数据判断砂土的密实度。

二、试验方法本试验方法适用于粒径不大于5mm的土，且粒径2—5mm的试样质量不大于试样总质量的15％。

砂的相对密度试验是进行砂的最大于密度和最小干密度试验，砂的最小干密度试验宜采用漏斗法和量筒法，砂的最大干密度试验采用振动锤击法。

本试验必须进行两次平行测定两次测定的密度差值不得大于0. 03g／cm，取两次测值的平均值。

四、试验仪器设备本试验所用的主要仪器设备，应符合下列规定：1 量筒：容积500mL和1000mL，后者内径应大于60mm。

2 长颈漏斗：颈管的内径为1. 2cm，颈口应磨平。

3 锥形塞：直径为1. 5em的圆锥体，焊接在铁杆上(图4. 2. 1)。

4 砂面拂于器：十字形金属平面焊接在铜杆下端。

图6.1 漏斗及拂平器l—锥形塞；2—长颈漏斗；3—砂面挑平揣5 金属圆筒：容积250ral，内径为5cm；容积1000mL，内径为10cm，高度均为12．7cm，附护筒。

6 振动叉(图4. 3. 1—1)。

7 击锤：锤质量1. 25kg，落高15cm，锤直径5cm(图4. 3. 1—2)。

图6.2 振动叉图6.3 击锤1—击球；2—音叉1—击锤；2—锤座JDM-2型电动相对密度仪五、试验步骤：（一）砂的最小干密度测定1 将锥形塞杆自长颈漏斗下口穿入，并向上提起，使锥底堵住漏斗管口，一并放入1000mL 的量筒内，使其下端与量筒底接触。

2 称取烘干的代表性试样700g，均匀缓慢地倒入漏斗中，将漏斗和锥形塞杆同时提高，移动塞杆，使锥体略离开管口，管口应经常保持高出砂面1～2cm，使试样缓慢且均匀分布地落入量筒中。

3 试样全部落入量筒后，取出漏斗和锥形塞，用砂面拂平器将砂面拂严、测记试样体积，估读至5mL。

注：若试样中不含大于2mm的颗粒时，可取试样400g用500mL的量筒进行试验。

砂的相对密度检测细则1、目的求无凝聚性土的最大与最小空隙比，用于计算相对密度，借此了解该土在自然状态或经压实后的松紧情况和土粒结构的稳定性。

2、适用范围本试验方法适用于粒径不大于5mm的土，且粒径2—5mm的试样质量不大于试样总质量的15%。

3、检验检测依据《公路土工实验规程》JTG E40-20074、评定标准《公路路基施工技术规范》JTG F10—20065、仪器设备①量筒：容积500mL和1000mL，后者内径应大于60mm；②长颈漏斗：颈管的内径为1. 2cm,颈口应磨平；③锥形塞：直径为1. 5em的圆锥体，焊接在铁杆上；④砂面拂于器：十字形金属平面焊接在铜杆下端；⑤金属圆筒：容积250ral,内径为5cm；容积1000mL,内径为10cm,高度均为12. 7cm,附护筒;⑥振动叉；⑦击锤：锤质量1. 25kg,落高15cm,锤直径5cm；⑧天平：称量1000g、最小分度值1g。

6、检验步骤量筒锥形塞左：振动叉右：击锤金属圆筒砂面拂于器长颈漏斗200^*:的161气红轨锢26^^17076.1原理砂的相对密度涉及到砂土的最大空隙比、最小空隙比及天然空隙比，砂的相对密度实验就是进行砂的最大空隙比（或最小干密度）实验和最小空隙比（或最大干密度）实验。

6.2砂的最小干密度实验①将锥形塞杆自长颈漏斗下口穿入，并向上提起，使锥底堵住漏斗管口，一并放入1000mL的量筒内，使其下端与量筒底接触。

②称取烘干的代表性试样700g，均匀缓慢地倒入漏斗中，将漏斗和锥形塞杆同时提高，移动塞杆，使锥体略离开管口，管口应经常保持高出砂面1〜2cm,使试样缓慢且均匀分布地落入量筒中。

③试样全部落入量筒后，取出漏斗和锥形塞，用砂面拂平器将砂面拂严、测记试样体积，估读至5mL。

注：若试样中不含大于2mm的颗粒时，可取试样400g用500mL的量筒进行试验。

④用手掌或橡皮板堵住量筒口，将量筒倒转并缓慢地转回到原来位置，重复数次，记下试样在量筒内所占体积的最大值，估读至5mL。
