广东工业大学机械加工工艺规程设计任务二

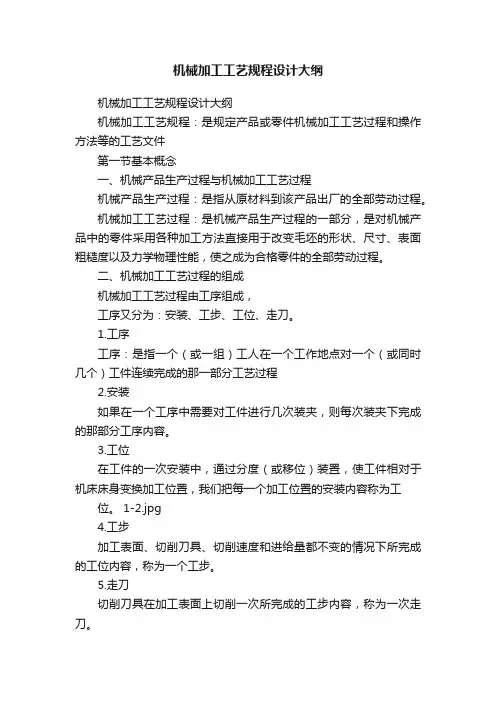

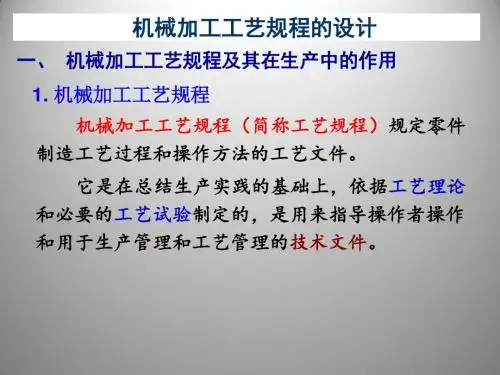

机械加工工艺规程设计大纲机械加工工艺规程设计大纲机械加工工艺规程：是规定产品或零件机械加工工艺过程和操作方法等的工艺文件第一节基本概念一、机械产品生产过程与机械加工工艺过程机械产品生产过程：是指从原材料到该产品出厂的全部劳动过程。

机械加工工艺过程：是机械产品生产过程的一部分，是对机械产品中的零件采用各种加工方法直接用于改变毛坯的形状、尺寸、表面粗糙度以及力学物理性能，使之成为合格零件的全部劳动过程。

二、机械加工工艺过程的组成机械加工工艺过程由工序组成，工序又分为：安装、工步、工位、走刀。

1.工序工序：是指一个（或一组）工人在一个工作地点对一个（或同时几个）工件连续完成的那一部分工艺过程2.安装如果在一个工序中需要对工件进行几次装夹，则每次装夹下完成的那部分工序内容。

3.工位在工件的一次安装中，通过分度（或移位）装置，使工件相对于机床床身变换加工位置，我们把每一个加工位置的安装内容称为工位。

1-2.jpg4.工步加工表面、切削刀具、切削速度和进给量都不变的情况下所完成的工位内容，称为一个工步。

5.走刀切削刀具在加工表面上切削一次所完成的工步内容，称为一次走刀。

三、生产类型与机械加工工艺规程用工艺文件规定的机械加工工艺过程，称为机械加工工艺规程。

（一）年生产纲领和生产批量企业根据市场需求和自身的生产能力决定生产计划。

生产纲领：在计划期内，应当生产的产品产量和进度计划。

年生产纲领：计划期为一年的生产纲领。

N=Qn(1+ %+ %) 件/年生产批量：是指一次投入或产出的同一产品（或零件）的数量。

（二）生产类型根据工厂（或车间、工段、班组、工作地）生产专业化程度的不同，可将生产类型分为：大量生产，成批生产和单件生产。

（三）机械加工工艺规程的作用（四）机械加工工艺规程的格式通常，机械加工工艺规程被填写成表格（卡片）的形式。

在我国各厂使用的表格的形式不尽一致，但是其基本内容是相同的。

四、机械加工工艺规程的设计原则、步骤和内容（一）机械加工工艺规程的设计原则设计机械加工工艺规程应遵循如下原则：1）必须可靠地保证零件图纸上所有的技术要求的实现。

机械加工工艺规程设计1. 引言机械加工工艺规程是指在特定的工艺条件下，完成机械零部件加工任务的一系列工艺过程和要求的技术文件。

机械加工工艺规程设计是指根据零部件的材料、结构和加工要求，确定合理的加工工艺，编制相应的操作工艺文件，以保证零部件的加工质量和效率。

本文将介绍机械加工工艺规程设计的主要内容和步骤。

2. 设计流程机械加工工艺规程设计的流程一般包括以下几个步骤：（1）零部件分析在设计工艺规程之前，首先需要对要加工的零部件进行全面的分析。

这包括对零部件的材料、尺寸、形状和加工要求等进行仔细研究和了解。

通过对零部件的分析，可以确定出合理的加工方法和工艺路线。

（2）加工工艺选择在零部件的分析基础上，选择合适的加工工艺是至关重要的。

根据零部件的特点和加工要求，考虑到加工质量、效率和成本等因素，确定出最佳的加工工艺。

常用的机械加工工艺包括车削、铣削、钻孔、切割、抛光等。

（3）工艺参数确定在确定了加工工艺之后，需要进一步确定具体的工艺参数，以保证零部件的加工质量和工艺效果。

这包括加工切削速度、进给速度、切削深度、切削用液和刀具的选择等。

根据不同的材料和加工情况，需要进行试验和实际加工来确定最佳的工艺参数。

（4）工艺文件编制根据上述的分析和确定，编制相应的工艺文件是必不可少的。

工艺文件包括工艺路线、加工工序、工艺参数、工装夹具和工艺设备等。

工艺文件的编制需要准确详细，以便操作人员按照文件要求进行操作和监控。

（5）工艺评定和改进在实际加工过程中，需要对工艺进行评定和改进。

通过对加工质量、效率和成本等方面的评估，发现问题并及时进行调整和改进。

这包括对工艺文件的修订和优化，以提高加工质量和效率。

3. 工艺规程设计的要求机械加工工艺规程设计需要满足以下几个要求：（1）合理性加工工艺规程需要在保证加工质量的前提下，尽量减少加工成本和时间。

设计工艺时，需要考虑到工艺的可行性、经济性和适用性等因素，以保证加工的效果和效率。

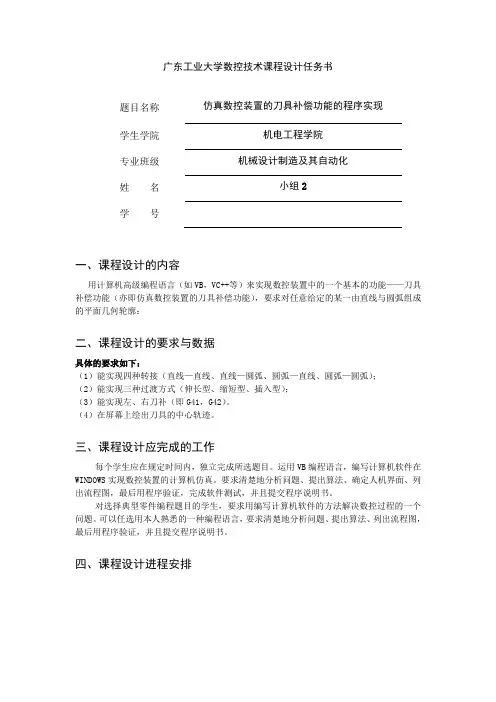

广东工业大学数控技术课程设计任务书题目名称仿真数控装置的刀具补偿功能的程序实现学生学院机电工程学院专业班级机械设计制造及其自动化姓名小组2学号一、课程设计的内容用计算机高级编程语言（如VB，VC++等）来实现数控装置中的一个基本的功能——刀具补偿功能（亦即仿真数控装置的刀具补偿功能），要求对任意给定的某一由直线与圆弧组成的平面几何轮廓：二、课程设计的要求与数据具体的要求如下：（1）能实现四种转接（直线—直线、直线—圆弧、圆弧—直线、圆弧—圆弧）；（2）能实现三种过渡方式（伸长型、缩短型、插入型）；（3）能实现左、右刀补（即G41，G42）。

（4）在屏幕上绘出刀具的中心轨迹。

三、课程设计应完成的工作每个学生应在规定时间内，独立完成所选题目。

运用VB编程语言，编写计算机软件在WINDOWS实现数控装置的计算机仿真。

要求清楚地分析问题、提出算法、确定人机界面、列出流程图，最后用程序验证，完成软件测试，并且提交程序说明书。

对选择典型零件编程题目的学生，要求用编写计算机软件的方法解决数控过程的一个问题。

可以任选用本人熟悉的一种编程语言，要求清楚地分析问题、提出算法、列出流程图，最后用程序验证，并且提交程序说明书。

四、课程设计进程安排五、应收集的资料及主要参考文献1《机床设计手册》第三分册2廖效果.数字控制机床.武汉:华中理工大学出版社.1992.93廖效果.数控技术. 武汉:湖北科学技术出版社.2000.74刘又午.数字控制机床.北京:机械工业出版社5龚浦泉.机床电气控制.重庆:重庆大学出版社6 谭浩强.Basic语言结构化程序设计教程.北京:中国科学技术出版社.19907 杨林,李继良. Visual Basic编程高手.北京:北京大学出版社.20008 一组专用凸轮的计算机辅助设计.机械工程师1998,(4): p58-599 凸轮曲线的快速画法.机械工程师1998,(6): p22-2310 平面凸轮机构CAD系统的研究与开发.机械设计与制造2000,(5):p12-1311 圆柱非圆曲线槽凸轮的数控加工.制造技术与机床2000,(8):p3412 圆柱凸轮的参数化设计及数控加工.精密制造及自动化2001,11: p2813 参数化凸轮轮廓转换及NC代码自动生成.机床与液压2001,6, p29~31发出任务书日期：年月日指导教师签名：计划完成日期：年月日基层教学单位责任人签章：主管院长签章：。

机械加工工艺规程课程设计一、课程目标知识目标：1. 让学生掌握机械加工工艺规程的基本概念、分类及编制原则；2. 使学生了解并掌握各种常见机械加工方法的特点、适用范围及工艺参数；3. 引导学生了解机械加工工艺规程在机械制造过程中的重要作用。

技能目标：1. 培养学生运用所学知识，独立编制简单机械零件加工工艺规程的能力；2. 培养学生分析、解决机械加工过程中出现的问题的能力；3. 提高学生运用计算机软件进行机械加工工艺规程设计的能力。

情感态度价值观目标：1. 培养学生对机械加工工艺规程设计工作的兴趣，激发学生的学习热情；2. 培养学生严谨、细致的工作态度，强化质量意识；3. 增强学生的团队合作意识，提高沟通协调能力。

分析课程性质、学生特点和教学要求，本课程旨在通过理论教学与实践操作相结合，使学生在掌握基本知识的基础上，提高实际操作能力。

课程目标分解为具体学习成果，便于后续教学设计和评估。

在教学过程中，注重培养学生的实际操作能力、问题分析解决能力和团队协作能力，为我国机械制造业培养高素质的技术人才。

二、教学内容1. 机械加工工艺规程基本概念：包括工艺规程的定义、分类及编制原则；教材章节：第一章2. 常见机械加工方法及工艺参数：详细讲解车削、铣削、磨削、钻孔等加工方法的适用范围、工艺参数及其特点；教材章节：第二章3. 机械加工工艺规程编制：介绍工艺规程编制的步骤、方法及注意事项；教材章节：第三章4. 计算机辅助工艺规程设计：讲解计算机软件在工艺规程设计中的应用，如CAD/CAM技术；教材章节：第四章5. 机械加工工艺规程案例分析：分析典型零件加工工艺规程的编制过程，提高学生的实际操作能力；教材章节：第五章6. 实践操作：组织学生进行实际操作，编制简单零件的加工工艺规程，巩固所学知识；教材章节：第六章教学内容安排和进度：本课程共计6个章节，按照教学大纲，每章节分配适当课时，理论与实践相结合，保证学生充分理解和掌握所学知识。

机械制造课程设计机械加工工艺规程设计一、课程设计目标本机械制造课程设计的目标是让学生学会设计机械加工工艺规程，掌握机械加工工艺规程设计的基本方法和步骤，以及加工过程中所需的相关知识和技能，提高学生的综合素质和应用能力。

二、课程设计内容1.机械加工工艺规程概述机械加工工艺规程是指在机械加工过程中，根据零件结构、加工要求和设备能力等因素，综合考虑各种加工方法、工具和工艺参数，制订出的具有可操作性和可行性的加工指导文件。

本章将对机械加工工艺规程的概念、作用、种类、结构和编制流程等方面进行讲解。

2.零件加工工艺规程设计本章将具体介绍零件加工工艺规程的设计方法和步骤。

首先分析零件的几何形状、尺寸公差和加工要求，然后选择合适的机床和刀具，确定加工工艺路线和参数，最后编制出实用性强的工艺规程文件。

3.机床刀具的选择与使用本章将对常见的机床和刀具进行介绍，并结合实际案例分析机床和刀具的选择原则和使用技巧。

同时，讲解加工工艺参数的设定方法以及如何进行加工后的测量与检验。

4.表面处理、装配和调试工艺规程本章将涉及到零件表面处理、装配和调试环节的工艺规程设计。

具体内容包括：零件表面处理的方法和流程、装配工艺规程的编制、装配工艺文件的使用和调试工艺的设计，通过实例讲解如何合理安排各个环节，提高产品的质量和加工效率。

5.机械加工工艺规程的优化本章将介绍如何对机械加工工艺规程进行优化和改进，提高加工效率和产品品质。

主要包括：分析加工工艺中的瓶颈环节，寻找优化策略；采用现代工程技术手段，比如CAD/CAM技术等，提高工艺规程的自动化程度和精度；同时还将讲解工艺规程改进的评价方法和效果分析。

三、课程设计实施步骤1.确定课程设计的目标和范围，明确学习内容和要求。

2.通过教材、参考书和网络资源等途径，对机械加工工艺规程设计的基本知识和方法进行学习和了解。

3.结合实例和练习，加深对机械加工工艺规程设计的掌握和理解。

4.根据教师指导和要求，编制一份机械加工工艺规程设计的实践报告。

机械加工工艺规程设计本规程适用于机械加工工艺的设计和操作。

其目的是为了保证加工过程的质量，提高生产效率，降低生产成本。

2. 适用范围本规程适用于金属、塑料等材料的机械加工过程。

3. 设计要求3.1 确定加工材料的种类、规格和数量。

3.2 按照零件图纸和工艺要求，确定加工工艺路线和工序。

3.3 确定加工设备、刀具、量具和夹具的选用及加工工艺参数。

3.4 设计并编制加工工艺图纸和工艺文件。

4. 工艺操作4.1 准备工作：清洁加工设备、检查刀具、量具和夹具的状况。

4.2 装夹工件：根据加工图纸和工艺文件要求，正确安装工件到加工设备上。

4.3 调试设备：进行设备的调试，确保设备运转正常。

4.4 加工操作：按照工艺文件要求进行加工操作，保证加工质量。

4.5 定期检查：对加工设备和加工质量进行定期检查，及时调整和改进加工工艺。

5. 质量控制5.1 加工过程中，严格执行工艺文件要求。

5.2 定期对加工零件进行抽样检验，确保产品质量符合标准要求。

5.3 对加工设备进行定期维护和保养，确保设备正常运转，避免出现质量问题。

5.4 对加工工艺进行评估和改进，提高生产效率和产品质量。

6. 安全生产6.1 加工人员必须严格遵守操作规程，做好个人防护工作。

6.2 对加工设备进行定期检查，确保设备安全可靠。

6.3 对加工环境进行安全检查，保证生产过程安全无隐患。

7. 文档管理工艺文件必须完整、准确、清晰，确保加工操作得以正确进行。

实施过程中发现不合适或需要改进的地方，应及时修改工艺文件，并通知相关人员。

8. 培训针对新员工和新设备，必须进行相关的培训工作，使其能够熟悉并掌握加工工艺的操作规程。

9. 结论本规程的实施将有助于规范机械加工工艺的操作流程，提高产品质量，降低生产成本，增强企业竞争力。

10. 审核和改进为确保机械加工工艺规程的有效性和实用性，需要定期进行审核和改进。

可以安排专门的质量管理团队负责对工艺规程进行审查，包括对操作流程、质量控制要求、安全生产要求等方面进行评估。

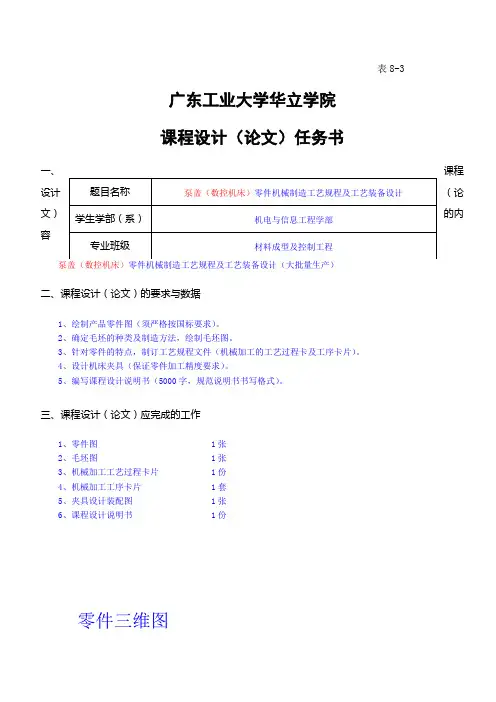

表8-3广东工业大学华立学院 课程设计（论文）任务书一、课程设计（论文）的内容泵盖（数控机床）零件机械制造工艺规程及工艺装备设计（大批量生产）二、课程设计（论文）的要求与数据1、绘制产品零件图（须严格按国标要求）。

2、确定毛坯的种类及制造方法，绘制毛坯图。

3、针对零件的特点，制订工艺规程文件（机械加工的工艺过程卡及工序卡片）。

4、设计机床夹具（保证零件加工精度要求）。

5、编写课程设计说明书（5000字，规范说明书书写格式）。

三、课程设计（论文）应完成的工作1、零件图 1张2、毛坯图 1张3、机械加工工艺过程卡片 1份4、机械加工工序卡片 1套5、夹具设计装配图 1张6、课程设计说明书 1份零件三维图题目名称 泵盖（数控机床）零件机械制造工艺规程及工艺装备设计学生学部（系）机电与信息工程学部 专业班级材料成型及控制工程泵盖零件图零件毛坯图机械加工工艺过程卡片工序卡片机床夹具的设计1）定位基准的选择出于定位简单和快速的考虑，选择孔φ32mm和端面为基准定位，侧面加定位销辅助定位，使工件完全定位，再使用快速螺旋卡紧机构进行卡紧。

2）切削力和卡紧力计算本步加工按钻削估算卡紧力，实际效果可以保证可靠的卡紧。

钻削轴向力 ：N d f k C F zf yf F F i 2528802.00.1100017.00=⨯⨯⨯==扭矩M N k f d C T t yt zt T ∙⨯=⨯⨯==-68.001001.10.180305.0卡紧力为N F F f4.82==μ取系数 S1=1.5 S2=S3=S4=1.1则实际卡紧力为 F ’=S1×S2×S3×S4×F=16.77N使用快速螺旋定位机构快速人工卡紧，调节卡紧力调节装置，即可指定可靠的卡紧力。

3）定位误差分析本工序采用孔φ32和端面为基准定位，使加工基准和设计基准统一，能很好的保证定位的精度。

4）夹具设计及操作的简要说明夹具的卡紧力不大，故使用手动卡紧。

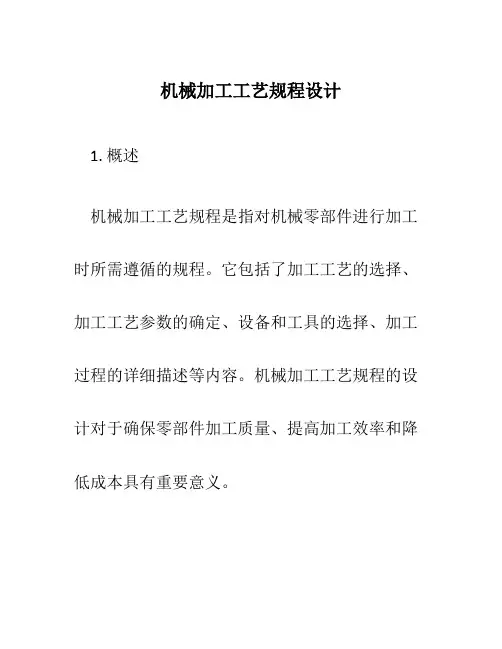

机械加工工艺规程设计1. 概述机械加工工艺规程是指对机械零部件进行加工时所需遵循的规程。

它包括了加工工艺的选择、加工工艺参数的确定、设备和工具的选择、加工过程的详细描述等内容。

机械加工工艺规程的设计对于确保零部件加工质量、提高加工效率和降低成本具有重要意义。

2. 加工工艺选择在进行机械加工工艺规程设计之前，首先需要进行加工工艺选择。

加工工艺选择是根据零部件的材料、形状、尺寸和要求等因素确定的，其目的是选择出能满足零部件要求的最佳加工工艺。

在进行加工工艺选择时，需要综合考虑以下因素：•零部件的材料属性，包括硬度、强度、耐磨性等。

•零部件的形状和尺寸要求，包括平面度、圆度、直线度等。

•零部件的表面质量要求，包括光洁度、粗糙度等。

•加工工艺的可靠性和稳定性。

•加工工艺的经济性和效率。

3. 加工工艺参数确定在确定了加工工艺之后，接下来需要确定具体的加工工艺参数。

加工工艺参数是指在进行机械加工时，控制加工过程中各种参数的数值。

合理的加工工艺参数能够保证零部件的加工质量，提高加工效率。

常见的加工工艺参数包括：•速度：主要指切削速度和进给速度。

切削速度是切削刀具与工件接触时的相对速度，进给速度是工件在切削过程中移动的速度。

•切深：指刀具每次进给时在工件上所切下的厚度。

•切削液的使用：切削液可以降低切削温度，减少摩擦，延长刀具寿命。

•切削刃数：切削刃数多少可以影响加工效率和加工质量。

•夹紧力：指夹持零部件的夹紧力大小，需要根据零部件的材料和形状进行合理调整。

4. 设备和工具选择进行机械加工时，需要选择合适的设备和工具。

设备和工具的选择直接影响到加工工艺的实施效果和加工质量。

在选择设备和工具时，需要考虑以下因素：•设备的精度和稳定性，以确保能够满足零部件的加工要求。

•设备的加工能力和加工范围，以确保能够满足零部件的材料和尺寸要求。

•工具的材料和硬度，以确保能够满足零部件的切削要求。

•工具的耐磨性和寿命，以提高加工效率和降低成本。

机械加工工艺规程
机械加工工艺规程是指在机械加工过程中，根据产品工艺
要求和加工技术条件，制定的一系列技术规范和工艺流程。

它包括了加工工艺的选定、排料方案、加工顺序、工序参数、工装夹具设计、质量控制要求等。

机械加工工艺规程的编制过程包括以下几个步骤：
1. 产品分析与工艺评审：对产品进行全面分析，了解产品
的结构特点、工艺要求和加工难点，并进行工艺评审，确
定加工工艺的可行性。

2. 工艺方案设计：根据产品的结构特点和工艺要求，确定
加工工艺的方案，包括加工方法、工序顺序、加工工艺参
数等。

3. 工艺路线制定：按照工序的先后顺序，确定整个加工过
程的工序路线，并绘制工艺路线图。

4. 工装夹具设计：根据加工工序和产品结构要求，设计相应的工装夹具，确保产品加工的精度和质量。

5. 工序参数设定：根据工艺方案和产品要求，确定各个工序的加工参数，包括进给速度、切削速度、切削深度等。

6. 质量控制要求确定：制定相应的质量控制计划，包括加工过程中的自检、互检、专检要求，以及对最终产品的质量检验标准。

7. 编写工艺文件：将上述内容整理成工艺文件，包括工艺路线图、加工工艺参数表、工装夹具设计图纸等。

机械加工工艺规程的编制是保证产品加工质量和工艺可靠性的关键环节，它对于提高生产效率和产品质量具有重要意义。

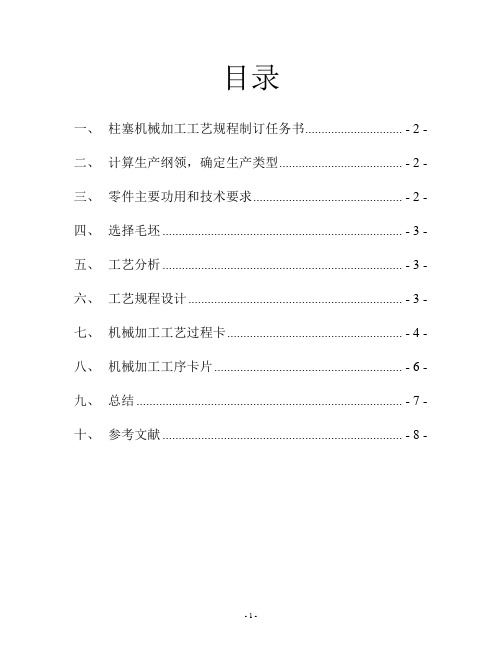

目录一、柱塞机械加工工艺规程制订任务书.............................. - 2 -二、计算生产纲领，确定生产类型...................................... - 2 -三、零件主要功用和技术要求.............................................. - 2 -四、选择毛坯.......................................................................... - 3 -五、工艺分析.......................................................................... - 3 -六、工艺规程设计.................................................................. - 3 -七、机械加工工艺过程卡...................................................... - 4 -八、机械加工工序卡片.......................................................... - 6 -九、总结 .................................................................................. - 7 -十、参考文献.......................................................................... - 8 -一、柱塞机械加工工艺规程制订任务书任务题目：“精密传动柱塞”零件加工工艺规程任务目的：综合运用"机械制造技术基础"及有关课程内容，分析和解决实际工程问题的。
