九年级物理上册 13_3 电流和电流表的使用练习1(无答案)(新版)苏科版

2019九年级物理上册 13.3《电流和电流表的使用》练习题 （新版）苏科版1、下列家用电器，在正常工作时，哪一种通过的电流最大?( )．A ．电视机B ．普通日光灯C ．家用电风扇D ．家用电熨斗2、关于电流表的使用，下列说法中不正确的是 （ ）A ．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B ．电流表要并联在被测电路中C ．当电路中的电流不估计时，要用试触的方法来选定合适的量程D ．绝不允许不经过用电器把电流表接线 柱接到电源的两极上3、电灯L 1和L 2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（ ）A ．电灯L 1被短路B ．电灯L 2被短路C ．有一盏灯的灯丝断了D ．电流表正负接线柱接反了4、某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A 的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（ ）A ．指针摆动角度大B ．指针摆动角度小，读数更准确C ．指针摆动角度小，会损坏电表D ．指针摆动角度小，读数不精确5、如图1所示，当开关S 闭合时，将发生的现象是 （ ）A ．灯可能被烧坏B ．电流表可能被烧坏C ．灯和电流表都可能被烧坏D ．不发生任何事故6、把两个灯泡串联后接到电源上，合上开关S 后，会发现L 1比L 2亮，则 （ ）A ．通过L 1的电流大B ．通过L 2的电流大C ．通过两灯的电流一样大D ．无法判断7、在图2所示的几种电路中，电流表只测L 2电流的是（ ）8、电灯L 1和L 2并联接入电路，通过它们的电流分别为I 1和I 2，干路中的电流为I ，则（ ）A ．I 1 > IB ．I 2 > IC ．I 1 + I 2 > ID ．I = I 1 + I 29、下列说法中正确的是 （ ）A ．串联电路中的各处电流是不等的B ．串联电路的各处的电流也可能会不等C ．并联电路中干路中的电流一定大于任一支路中的电流图1 图2D ．并联电路中各支路中的电流一定相等10、图3中闭合开关，电流表A 2的示数是0．25A ，则A 1的示数是 A ．若将A 1接到a 处，它的示数应是 A ．11、图4中，闭合开关，若在电路a 、b 两处接入电流表，其读数分别是2．3A ，1．6A ，则电流表接在C 处时，其读数应为 A ．12、如图5所示的电路，电流表A 1与A 2的指针的位置如图6所示，电流表A 1使用的量程是 ，读数是 A ，电流表A 2使用的量程是 ，读数是 A ．通过L 2的电流是 A ．13、用图7所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L 1和L 2并联，用电流表测出L 2中的电流（约1．2A ），S 作总开关．14、(1)根据电路图8，请用笔线把图9中的实物连成电路； (2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图9上只改动一根连线(删去一根线，重画一根线)实现这一要求．12．在“用电流表测电流”的实验中，某同学连接的电路如图10所示．(1)闭合开关，观察到灯泡L 1和L 2的发光情况是_ ______．(2)针对上述的现象，该电路存在的问题是___________ __．图8图9图3 图4 图5 图6 图7 图10答案：1、D 2、B 3、C 4、D 5、B 6、C 7、B 8、D 9、C10、 0.25 0.25 11、0.7 12、0-3A 0.7A 0-0.6A 0.24A 0.46A13、略（电流表量程选用0-3A）14、 (1) 略 (2)15、(1)L1不发光，L2发光 (2)L1与A2短路。

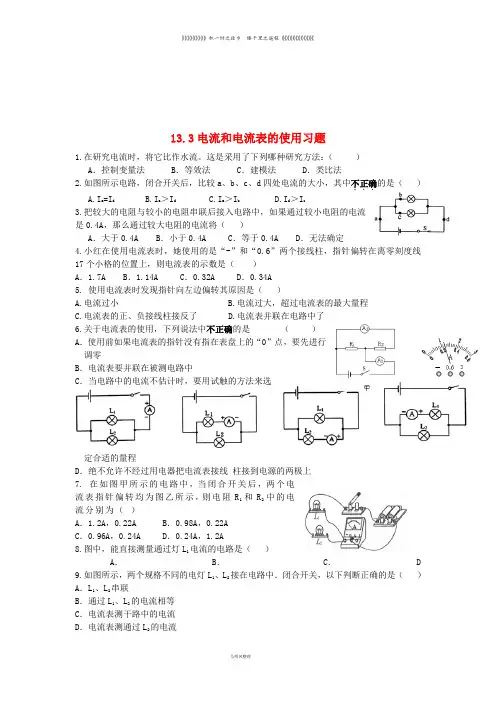

13.3电流和电流表的使用习题1.在研究电流时，将它比作水流。

这是采用了下列哪种研究方法：（）A．控制变量法 B．等效法 C．建模法 D．类比法2.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确．．．的是（）A.I a=I dB.I a＞I dC.I a＞I bD.I d＞I c3.把较大的电阻与较小的电阻串联后接入电路中，如果通过较小电阻的电流是0.4A，那么通过较大电阻的电流将（）A．大于0.4A B．小于0.4A C．等于0.4A D．无法确定4.小红在使用电流表时，她使用的是“-”和“0.6”两个接线柱，指针偏转在离零刻度线17个小格的位置上，则电流表的示数是（）A．1.7A B．1.14A C．0.32A D．0.34A5. 使用电流表时发现指针向左边偏转其原因是（）A.电流过小B.电流过大，超过电流表的最大量程C.电流表的正、负接线柱接反了D.电流表并联在电路中了6.关于电流表的使用，下列说法中不正确的是（）A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B．电流表要并联在被测电路中C．当电路中的电流不估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表接线柱接到电源的两极上7. 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A．1.2A，0.22A B．0.98A，0.22AC．0.96A，0.24A D．0.24A，1.2A8.图中，能直接测量通过灯L1电流的电路是（）A． B． C． D 9.如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（）A．L1、L2串联B．通过L1、L2的电流相等C．电流表测干路中的电流D．电流表测通过L2的电流10.如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小11.小明根据如图所示甲、乙两电路图探究“串联电路和并联电路的电流关系”时，闭合开关后，测得图甲中a处电流为0.2A，则b处电流为，c处电流为；测得图乙中a处电流为0.4A，b处电流为0.4A，则c处电流为。

13.3 电流和电流表的使用（电流和电流表）1．下列常见的电流中最大的是 ( )A．雷电的电流 B．房间灯泡的电流C．家用空调的电流 D．手电筒中的电流2．物理学中用____________来表示电流的大小，用字母I表示．电流的单位：国际单位是________；常用单位有毫安(mA)、微安(μA).1 A＝________mA＝________μA.3．如图为电流表的表盘，如果选用“－”及“0.6”两个接线柱，则电流表的量程为_______，分度值为_______，表盘的读数为_______；如果选用“－”及“3”两个接线柱，则电流表的量程为_______，分度值为_______，表盘的读数为_______．4．某电路中的电流大约为0.4 A，小明同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0～0.6 A及0～3 A，则他( )A．只能选0～3 A的量程，但测出的结果是错误的B．只能选0～3 A的量程，但测出的结果误差大的C．应选0～0.6 A的量程，这样测出的结果才准确D．若选0～0.6 A的量程，电流表的指针会被打弯5．关于电流表的使用，下列说法中不正确的是( )A．使用前如果电流表的指针没有指在表盘上的“0”刻度，要先进行调零B．电流表要并联在被测电路中C．当电路中的电流无法估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表接到电源的两极上6．有0～0.6 A和0～3 A两个量程的电流表，某次测量中用0～3 A的量程，从0～0.6 A的量程刻度盘上发现指针正好指在0.46 A刻度线上，测得的实际电流的大小为 ( )A．0.43 A B．0.46 A C．0.7 A D．2.3 A7．如图所示，下列四个电路中，电流表能测量通过灯泡L1电流的是( )80～0.6 A的量程，但误将“－”和“3”两接线柱接入电路．这样做的结果是( )A．指针摆动角度大B．指针摆动角度小，读数更准确C．指针摆动角度小，会损坏电表D．指针摆动角度小，读数不精确9．用一个电源、一个开关、两个电流表、两个灯泡，组成了如图所示的四个电路，其中电流表A1能正确测灯L1的电流的是 ( )10．小明在“利用电流表测电流”的实验中，正确连接后闭合开关前，发现电流表出现如图12－K－5甲所示的情况，这是因为他忽略了在实验前要对电流表进行________的操作，而小刚虽然完成了小明忽略的操作，但闭合开关后他的电流表也出现了图甲的情况，老师提示他是因为电流表连接出现了问题，具体原因是______________________________．小强测定某电路中的电流时，连接正确且操作规范，在利用试触法选择量程时，电流表出现如图乙所示的情况，原因是______________________________.11．如图S1、L2均不亮．小明同学将电流表并联在灯L1两端时，灯L2亮、L1不亮，电流表有示数；将电流表并联在灯L2两端( )A．灯L1断路 B．灯L1短路C．灯L2断路 D．灯L2短路12．根据如图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．13．请根据如图所示的实物图，画出对应的电路图．14．用笔画线代替导线完成图中实物电路的连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．15．如图所示的电路中，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的电流之和D．电源供给电路的总电流16．在学习“用电流表测电流”时，小明同学想测量通过小灯泡的电流．(1)请你帮他将图中的实物连接起来．(2)在不了解电路中电流大小时，应先选择电流表的________量程进行“试触”，观察指针偏转情况后再选用合适的量程．(3)使用电流表的“－”和“0.6”接线柱测量时，指针恰好指在第15小格处，则此时的示数是________A.(4)如果使用电流表的“－”和“3”接线柱，请你把指针的位置在图12－K－12中的表盘上标注出来．答案1． A2．电流强度(电流) 安培(A) 1031063． 0～0.6 A 0.02 A 0.22 A 0～3 A 0.1A 1.1 A4． C5． B6． D7． D8． D9． C10．调零电流表的正、负接线柱接反了被测电流过大，超出了电流表的量程11． A12．如图所示15． B(2)大(3)0.3 (4)如图所示。

三、电流和电流表的使用（第一课时）一．填空：1．电流通过导体时会产生多种效应，我们可以根据产生的效应来判断的大小．电流通过灯泡时，灯丝变热而发光，这是电流的效应．2．电流表的使用规则是：（1）电流表应与被测电路联；（2）连接电流表时，应让电流从接线柱流进，从接线柱流出；（3）被电路中的电流不要超过电流表的；（4）绝不允许不经过用电器而把电流表直接连到上．否则，会因过大，而损坏．3．测量电流时，在不能预先估计被测电流大小的情况下，要先用法来确定电流表的量程．具体做法是：先选用量程把表的一个接线柱接入电路，再拿电路的一个线头电流表的另一接线柱．若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程范围内，则再改用量程进行测量．4．将一电流表串联在某电路中电灯的“前面”或“后面”时，所测的电流是的．（填“相等”或“不相等”）5．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4～0．5A，所用的电流表有“-、“0．6A”、“3A”三个接线柱，测量时应把和两接线柱接入电路，这样测得的结果较为准确．6．理论和实验都证明：串联电路中电流的特点是；并联电路中的电流的特点是．二．选择：7．电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I，则（）A．I1 > I B．I2 > IC．I1 + I2 > I D．I = I1 + I28．下列说法中正确的是（）A．串联电路中的各处电流是不等的B．串联电路的各处的电流也可能会不等C．并联电路中干路中的电流一定大于任一支路中的电流D．并联电路中各支路中的电流一定相等9．有关电路中的电流正确的说法是（）A．电流从正极流出时最大，回到负极时最小B．用电器工作时会消耗电流，从而使电流减小C．在并联电路中，干路上的电流比任一支路上的电流都大D．在串联电路中，流过用电器的电流比流过导线的电流大10．下列说中正确的是 （ ）．A ．串联电路中的各处电流是不变的B ．串联电路的各处的电流也可能会不等C ．并联电路中干路中的电流不一定大于任一支路中的电流D ．并联电路中各支路中的电流也可能相等11．下列家用电器，在正常工作时，哪一种通过的电流最大?( )．A ．电视机B ．普通日光灯C ．家用电风扇D ．家用电熨斗12．用某电源供电，当电源的放电电流为5A 时，可持续放电150s ，若希望持续放电375s ，则放电电流应为( )．A ．1AB ． 2AC ．3AD ．4A三．实验与设计：13．根据图1各图下面电流值的大小，在电流表上画出接线柱并标明电流的方向．14．如图2所示的电路中，电流表A 1测的是 电流，A 2测的是 的电流．15．图3所示的电路中，电流表A 1测的是 的电流，A 2测的是 的电流．16．读出如图4所示的电流表的示数：甲表的示数 ，若改接另一量程则示数是 ；乙表的示数 ，若改接另一量程则示数是 ．三、电流和电流表的使用（一）一．填空：1．电流 热 2。
