人教版九年级物理上册 电流和电路(篇)(Word版 含解析)

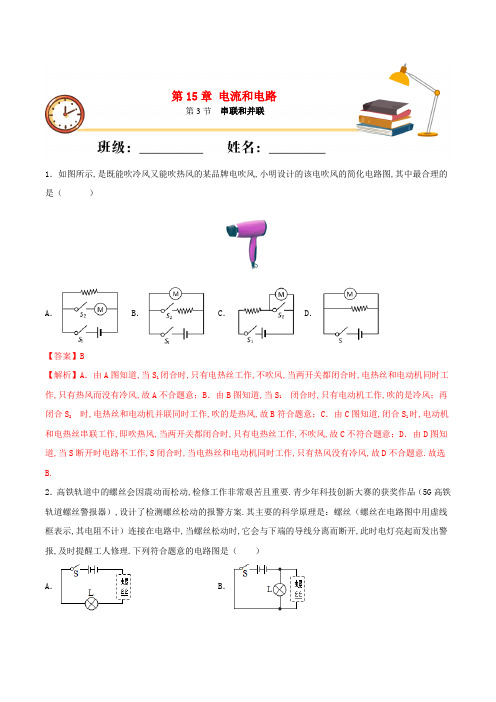

第15章电流和电路第3节串联和并联1．如图所示,是既能吹冷风又能吹热风的某品牌电吹风,小明设计的该电吹风的简化电路图,其中最合理的是（）A．B．C．D．【答案】B【解析】A．由A图知道,当S1闭合时,只有电热丝工作,不吹风,当两开关都闭合时,电热丝和电动机同时工作,只有热风而没有冷风,故A不合题意；B．由B图知道,当S1闭合时,只有电动机工作,吹的是冷风；再闭合S2时,电热丝和电动机并联同时工作,吹的是热风,故B符合题意；C．由C图知道,闭合S1时,电动机和电热丝串联工作,即吹热风,当两开关都闭合时,只有电热丝工作,不吹风,故C不符合题意；D．由D图知道,当S断开时电路不工作,S闭合时,当电热丝和电动机同时工作,只有热风没有冷风,故D不合题意.故选B.2．高铁轨道中的螺丝会因震动而松动,检修工作非常艰苦且重要.青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器）,设计了检测螺丝松动的报警方案.其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示,其电阻不计）连接在电路中,当螺丝松动时,它会与下端的导线分离而断开,此时电灯亮起而发出警报,及时提醒工人修理.下列符合题意的电路图是（）A．B．C．D．【答案】D【解析】根据题意知道,螺丝连接在电路中,当螺丝松动时,它会与下端的导线分离而断开,螺丝不接入电路中,即螺丝所在电路发生了断路,此时指示灯会发光,这表明螺丝与灯泡是并联在电路中的,由于螺丝的电阻很小,能把灯泡短路；为了保护电路,防止电源短路,在干路中应该接上一个保护电阻,故D符合题意.故选D. 3．汽车安全带未系提示器是由压力传感器和开关设计而成.当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作.下图中R是限流电阻,能够满足要求的是（）A．B．C．D．【答案】C【解析】当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带,即安全带控制开关S2断开,则语音提示：“请系好安全带”；系上安全带后,安全带控制开关S2闭合,语音提示器不工作,则将语音提示器短路了,故C选项对应电路图符合题意.故选C.4．小明为自家的花卉大棚设计了一套智能电路管理系统,整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现.当大棚内光线较暗时,光控开关S3自动闭合,接通灯泡；当需要给大棚通风时,闭合开关S4,启动风机.灯泡和风机均可独立工作,以下简化电路图符合要求的是（）A．B．C．D．【答案】C【解析】由题知,整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现,说明两开关能独立工作、互不影响,则S1和S2应并联在干路上；由题知,光线较暗时,光控开关S3自动闭合,接通灯泡提供照明,说明开关S3与灯泡串联,闭合开关S4,启动风机,说明开关S4与风机串联,而灯泡和风机均可独立工作,所以灯泡与风机应并联,综上结合选项可知,ABD不符合题意,C符合题意.5．由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时,两个灯泡都不发光；闭合电键,两个灯泡都发光,则下面说法中正确的是A．两灯泡一定是串联连接B．两灯泡一定是并联连接C．以上两种情况都有可能D．以上都不对【答案】C【解析】只要电键在干路,两灯串联并联都可以,C对．6．疫情期间,各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应,自动打开门禁系统进入；外来车辆,司机需要经过测温､核查､登记后,由保安人员手动控制,开门进人由此可知,该门禁系统的控制电路可能是A．B．C．D．【答案】A【解析】小区内部车辆门禁系统可以自动识别将门打开,外部车辆需要门卫人员按动按钮才能将门打开,若将门禁系统看做一个自动开关,按钮看做一个手动开关,则两个开关单独都能打开大门,即两开关并联后再与电动机串联,只有A正确.故选A.7．小椿同学设计了一种照明电路,其设计要求是：用两个开关控制一盏灯,两个开关同时闭合灯才能发光,只闭合其中任意一个开关,灯都不能发光．下面四幅电路图中,既符合上述要求,又符合安全用电要求的是A．B．C．D．【答案】B【解析】为保证安全电路设计时要求开关应接在火线上；分析电路可知哪一种设计可以满足只有两开关同时闭合灯才发光．分析电路可知,若两开关并联,则只要闭合一个开关,灯即发光；若两开关串联,则只有两开关都闭合时电路才能接通；为保证安全开关应接在火线上．符合条件的为B；故选B．考点：电路的设计8．电动自行车两制车手柄中各有一只开关S1、S2,在行驶中用任意一只手柄利车时,该手柄上的开关立即断开,电动机停止工作.下列电路设计符合要求的是（）A．B．C．D．【答案】C【解析】根据题意知道,任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作,说明两开关相互影响、不能独立工作,所以两开关应串联接在电路中,比较可知C符合题意,ABD不符合题意.故选C.9．如图（甲）所示为家庭中的装饰吊灯,共有六盏灯,由两个开关控制,每个开关控制三盏灯,每盏灯的额定电压都是220V．则如图（乙）所示电路中,与之对应的是（）A．B．C．D．【答案】A【解析】家庭电路中的照明灯额定电压都是220V,应将它们并联在电路中,一个开关控制三盏灯时,此开关应串联在这三盏灯的干路上,故A正确,BCD错误．故选A．10．门铃开关专用于酒店客房,如图所示.在正常状态下,按下开关S1门铃响,灯不亮；当客人需要安静时,按下房间内的“请勿打扰”开关S2,门铃开关面板上的“请勿打扰”背光灯被点亮,提示请不要打扰,此时开关S1不起作用,门铃不工作,下面四个电路设计符合要求的是（）A． B． C．D．【答案】D【解析】开关S1门铃响,灯不亮,说明S1与门铃串联,与灯并联.按下房间内的“请勿打扰”开关S2,门铃开关面板上的“请勿打扰”背光灯被点亮,提示请不要打扰,此时开关S1不起作用,说明S2与背光灯串联,因为开关S1不起作用,说明S2把门铃短路了或着把门铃断路了.故选 D.11．如图所示为一台电压力锅．当电压力锅内部气压过大或温度过高时,要求发热器停止工作．压强过大时S1自动断开,温度过高时S2自动断开．如图表示S1、S2和锅内发热器的连接情况,其中符合上述工作要求的是A．B．C．D．【答案】A【解析】A、两个开关断开任何一个时,发热器都会停止工作,故A符合题意；B、两个开关断开任何一个时,发热器还会正常工作,故B不符合题意；CD、两开关都闭合时,电源会短路,发热器不工作,故CD不符合题意；故选A．12．自动售票公交车后门两侧的扶手上各装有一个红色按钮,如图所示.想要下车的乘客只要按下其中任何一个按钮,装在车内的电铃就会响起,以提醒司机停车.下列四路图中符合要求的是（）A．B．C．D．【答案】D【解析】只要按下任何一个按钮,电铃就会响起,说明这两个开关互不影响,是并联的,开关并联之后与电铃串联,共同控制电铃,即任何一个开关闭合后,电铃都能发声.故选D.13．以下电路中,可以正确测出灯L1电流大小的电路是（）A．B．C．D．【答案】CD【解析】A．从图中可以看到,这是一个并联电路,电流表测干路电流,两灯泡并联,A项不合题意；B．从图中可以看到,这是一个并联电路,但是电流表接法有误,电流从负接线柱流入,正接线柱流出了,B项不合题意；C．从图中可以看到,这个一个并联电路,上面的电流表测干路电流,下面的电流表测灯泡L2的电流,两电流表示数相减就是灯泡L1的电流,这个可以正确测出灯L1电流大小,选项C符合题意；D．从图中可以看到,这个一个并联电路,电流表测灯L1电流大小,选项D符合题意.故选CD.14．在抗击新型冠状病毒的斗争中,医务人员要随时看护患者,医院病房设计了一种呼叫电路,要求在病人需要护理时,只要闭合床头开关,护士就知道是哪个病人在呼唤.图中最合理的设计方案是（）A．B．C ．D ．【答案】B【解析】A ．电路中三个开关并联,再与警报铃、指示灯串联,病房中闭合任一开关,值班室中的指示灯即亮,警报铃即响,无法判断是哪个病人在呼唤,故A 不符合题意；B ．电路中三个开关分别与三个灯串联,再并联,警报铃串联在干路,病房中只有闭合相应支路的开关,值班室中所在支路指示灯才亮,且任一开关闭合后警报铃即响,通过指示灯能判断是哪个病人在呼唤,故B 符合题意；C ．电路中三个开关串联,指示灯与警报铃并联,病房中只有三个开关同时闭合,值班室中指示灯才亮、警报铃才响,单独呼叫无效,不符合设计目的,故C 不符合题意；D ．电路中三个开关分别与三个灯、三个警报铃串联,再并联,病房中只有闭合相应支路的开关,值班室中所在支路指示灯才亮、警报铃才响,可以判断是哪个病人在呼唤,但警报铃串联在干路公用会更加合理,故D 不符合题意.故选B.15．如图所示,A 、B 、C 、D 是四个接线柱,要使1L 、2L 并联,应用导线分别连接________两接线柱和连接_______两接线柱.【答案】BD AC【解析】分别连接BD 和AC,这样电流从正极出发后会分别通过两盏灯泡,最后回到电源的负极,两个灯泡之间互不影响.16．如图所示的电路中,要使R 1、R 2串联,应闭合的开关是______；要使R 1、R 2并联,应闭合的开关是_____, ( 选填“S 1”、“S 2”、“S 3”),该电路中干电池供电时将______能转化为电能.【答案】S2 S1、S3化学【解析】串联时,电流只有一条路径,分析电路图,当开关S1、S3断开,开关S2闭合时,两电阻串联；并联时,电流有两条路径,分析电路图,当开关S1与S3闭合,S2断开时,电流有两条路径,两电阻并联；干电池为外电路提供电能,这一过程内部发生化学变化,将化学能转化为电能.17．在图所示的电路中,当开关S2、S3闭合,S1断开时,灯L1、L2是______联,当S2断开,S1、S3闭合时,灯______亮.【答案】并联 L1【解析】当开关S2、S3闭合,S1断开时,分析电流流过的路径,L1和L2是在不同的路径上,所以L1和L2是并联的.当S2断开,S1、S3闭合时,灯L2被短接,电流只经过L1,则只有灯L1亮.18．如图所示的电路中,电源电压为3V,当开关S1闭合时,灯L1与L2_____联,再闭合S2时,会出现的情况是_____.A．电压表被烧坏B．电流表将被烧坏C．灯L1亮,灯L2不亮D．两只灯泡都将被烧坏【答案】并 B【解析】当开关S1闭合时,电流从电源正极流出经过开关S1后开始分支,分别经过L1、L2；然后两支汇合共同经过电流表回到电源负极,所以灯L1、L2并联.再闭合S2时,由于S2与灯泡和电压表并联,则对灯泡和电压表短路,所以,灯泡都不亮,电压表没有示数；由于电流表相当于导线,则电流从电源正极流出经过开关S1、S2、电流表回到负极,所以形成了电源短路,电流表将被烧坏,这种电路是不允许的,故A、C、D不符合题意,B 符合题意.故选B.19．在“连接串联电路”实验中,实验电路如图所示（1）在连接电路时,开关应该处于_____状态（2）连接好电路后闭合开关S,小慧发现L1、L2两只灯泡都不亮,她用手按一下灯泡L1,L1、L2仍然都不亮,按一下灯泡L2,两灯都亮,松开手两灯又不亮,则故障可能是_____ （选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）（3）排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间,观察到同样的现象这样操作的目的是探究_____【答案】断开 L2与灯座接触不良串联电路中开关的作用【解析】（1）为了保护电路,在连接电路时,开关应该处于断开状态；（2）因为闭合开关S,L1、L2两只灯泡都不亮,说明电路可能为断路或短路；当用手按一下灯泡L1,L1、L2仍然都不亮时,说明故障可能没有在L1处；当按一下灯泡L2,两灯都亮,则说明故障在L2处；当松开手两灯又不亮时,说明故障是：L2与灯座接触不良造成断路；（3）根据题意知道,闭合开关两灯同时亮,断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间,观察到同样的现象,说明各用电器不能独立工作、相互影响,开关控制所有用电器,开关的位置变化时,控制作用不变．所以,这样操作的目的是：探究串联电路中开关的作用．20．请将下列实验报告中的空缺部分填写完整.探究串、并联电路的特点：①小明用图乙所示的电路探究了串联电路中开关的位置改变时它的控制作用是否改变．他把开关先后接在a、b、c三处,实验获得的结果如下表所示：由上面的实验可以看出：在串联电路中,开关的位置改变时,它的控制作用______．②小明又按照图乙的电路图,连接了实物,把开关闭合后,发现两个小灯泡都亮了,然后把其中的一个小灯泡拧下来,发现另一个小灯泡______,由此说明,串联电路中,各用电器之间相互______【答案】不变不亮影响【解析】①由上面的实验可以看出：当开关断开(或闭合)时,不论在什么位置,两灯都不亮(亮),故在串联电路中,开关的位置改变时,它的控制作用不变；②小明又按照图乙的电路图,连接了实物,把开关闭合后,发现两个小灯泡都亮了,然后把其中的一个小灯泡拧下来,则电路断路,故发现另一个小灯泡不亮,由此说明,串联电路中,各用电器之间相互影响．。

人教版九年级上册物理电流和电路（提升篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．图甲是安装在木板正面的部分电路，其中a 、b 、c 、d 是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L 1、L 2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

第2节电流和电路基础知识·细解读知识点一电流【重点】1.电流(1)实验：探究电路中电流形成的条件(2)电流：电荷的定向移动形成电流。

(3)方向：物理学上规定正电荷定向移动的方向为电流的方向。

(4)电路中电流的方向①电源外部：回路闭合时，电流总是从电源的正极流出，经过导线、用电器，流人电源的负极；②电源内部：由电源的负极流向电源的正极。

物理脱口秀电流的形成及方向形成电流有原因，电荷移动需定向。

电流方向有规定，正电移动当为正。

金属导电靠电子，电流方向恰相反。

2.形成电流的三种情形(1)只由正电荷定向移动形成，正电荷的运动方向与电流的方向相同，如图甲所示。

(2)只由负电荷定向移动形成，负电荷的运动方向与电流的方向相反，如图乙所示。

金属导体中能够自由移动的电荷是自由电子。

(3)由正、负电荷定向移动形成(如酸、碱、盐溶液中)，如图丙所示。

提醒导体中的电荷在永不停息地运动，但只有电荷的定向移动才能形成电流。

【例1】甲、乙两个验电器，甲不带电，乙带正电，如图所示，用金属杆将甲、乙连接起来的瞬间，下列说法正确的是( )A．电流方向是从乙到甲，自由电子运动方向是从乙到甲B．电流方向是从甲到乙，自由电子运动方向是从乙到甲C．电流方向是从甲到乙，自由电子运动方向是从甲到乙D．电流方向是从乙到甲，自由电子运动方向是从甲到乙解析：验电器金属中有自由移动的电子，甲不带电，乙带正电，说明乙缺少电子而带正电。

用金属杆连接甲、乙验电器的金属球时，甲验电器的自由电子通过金属杆会转移到乙上，电流方向与自由电子移动的方向相反，所以电流方向是从乙到甲。

答案：D中考常考点再强调：金属导体中自由移动的电荷是电子。

导体中电流的方向与自由电子定向移动的方向相反!知识点二电路的构成【重点】1.电路电源、用电器、开关、导线组成了电流可以流过的路径——电路。

2.电路组成的元件及作用【例2】关于电路，下列说法正确的是( )A.用电器用电时，电能转化为机械能B．电源对外供电时，把其他形式的能转化为电能C．电路中有电源就能形成电流D．闭合电路中要有持续电流，必须有电池图文助学常见的电源知识点三电路图【重点】电路元件及符号各种电学元件的符号一定要记住，不能记混，在以后画电路图时非常重要。

九年级上册物理电流和电路讲解九年级上册物理中，电流和电路这一章主要讲解了电学的基本概念和电路的组成及工作原理。

电流：电流是电荷的定向移动形成的。

在导体中，电荷的定向移动形成电流。

电路：电路是由电源、用电器、开关和导线组成的。

其中，电源提供电能，用电器消耗电能，开关控制电路的通断，导线则负责连接各个元件，形成电流的路径。

通路：当电路中的开关接通时，电流就会从电源流向用电器，使用电器工作。

这种状态称为通路。

断路：如果电路中的开关断开，电流就无法通过，导致电路无电流。

这种状态称为断路。

短路：如果导线不经过用电器而直接与电源两端连接，就会形成短路。

短路时，电路中的电阻很小，电流很大，可能会导致电路发热甚至引起火灾。

串联电路和并联电路：串联电路是指元件逐个顺次连接的电路；并联电路是指元件并列连接的电路。

这两种电路在工作时有所不同，需要根据具体情况进行判断和选择。

电流的单位：安培（A）是电流的基本单位，它也可以表示为mA （毫安）或μA（微安）。

欧姆定律：欧姆定律是电路中电压、电流和电阻之间的关系。

对于同一导体而言，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。

电阻：电阻是导体对电流的阻碍作用，用符号R表示。

电阻的单位是欧姆（Ω）。

电路图：电路图是一种用图形符号表示电路元件和连接关系的图。

通过电路图可以更清晰地理解电路的组成和工作原理。

串联和并联电路的电压和电流关系：在串联电路中，电流处处相等，总电压等于各部分电压之和；在并联电路中，各支路电压相等，总电流等于各支路电流之和。

电源的内阻：电源内阻是指电源内部电阻的大小。

内阻越大，对外输出的电压就越不稳定。

负载大小对电流的影响：当负载增大时，电流会减小；当负载减小时，电流会增大。

交流电和直流电：交流电是指电流方向随时间作周期性变化的电流；直流电是指电流方向不随时间作周期性变化的电流。

电源的电动势：电动势是表示电源把其他形式的能转化为电能的本领大小的物理量。

人教版九年级物理第十五章电流和电路单元测题带答案和解析选择题如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带负电B. 带电棒一定带正电C. 两片金属箔一定带同种电荷D. 两片金属箔一定带异种电荷【答案】C【解析】用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，是由于金属箔上带了同种电荷。

但由于不能知带电棒所带电荷的性质，所以无法判断金属箔上带的什么电荷。

故只有选项C说法正确。

故选：C。

选择题在同一个电源两端接两只不同的灯泡，用电流表测得通过这两只灯泡的灯泡电流不相等，则这两只灯泡的连接方式A. 可能是串联B. 一定是串联C. 一定是并联D. 串联、并联都可以【答案】C【解析】如果两盏灯串联，则通过每盏灯的电流相等。

由已知条件得，两灯一定不是串联。

只能是并联。

故选C.选择题某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：对于“灯泡不亮”的故障，从电路的状态来看，其可能原因可以概括成下列哪一类A. 电路出现了短路B. 电路出现了断路C. 并联变成了串联D. 电源正负极接反【答案】B【解析】电灯不亮，一般是电路发生了断路，一般要检查灯丝、灯头内的导线、开关处的接线、熔丝是否断路。

故选B。

选择题下列关于电源的作用的描述中正确的是A. 电路中只要有电源，就有电流产生B. 电路中要有电流，就一定要有电源C. 电路中的开关闭合，就一定有电流存在D. 以上几种说法均不正确【答案】B【解析】A. 电流产生的条件：①电路两端要有电压；②电路必须为通路。

只有满足这两个条件，电路中才会有电流，所以电路中有电压，未必就有电流产生，故A错；B. 电压是因电流是果，电路中有电流，说明电路两端一定有电压，选项B的说法正确；C.电路中开关闭合，但不一定有电源，所以不一定有电流存在。

所以C不正确；D. 因为B 的说法正确，所以D不正确。

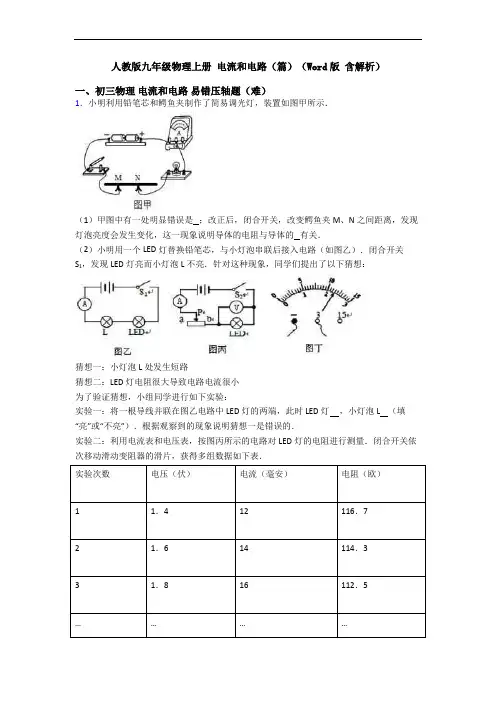

人教版九年级物理上册电流和电路（篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

专题03 电流和电路知识点一、两种电荷1．两种电荷（1）带电体的性质：带电体具有吸引轻小物体的性质。

（2）摩擦起电：用摩擦的方法使物体带电。

接触起电：用接触的方法使物体带电。

（3）电荷种类：正电荷：把用丝绸摩擦过的玻璃棒上带的电荷规定为正电荷。

负电荷：把用羊皮摩擦过的橡胶棒上带的电荷规定为负电荷。

（4）电荷间的相互作用规律：同种电荷互相排斥，异种电荷相互吸引。

（5）电荷量：电荷的多少叫电荷量，简称电荷。

电荷量的单位是库仑，用字母C表示。

（6）验电器：2．原子及其结构（1）原子及其结构：原子的中心是原子核，在原子核周围，有一定数目的电子在核外运动。

电子是带有最小负电荷的粒子，所带电荷量为1.6×10-19C。

原子核带正电，它和核外电子带的负电荷在数量上相等，所以原子在整体上不显电性。

（2）摩擦起电的本质：由于不同物质的原子核束缚电子的本领不同。

当两个物体摩擦时，哪个物体的电子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上。

失去电子的物体因为缺少电子而带正电，得到电子的物体因为有了多余电子而带负电（等量的）。

由此可见，摩擦起电并不是创造了电荷，而是使电荷发生了转移，使正、负电荷分开。

3．导体与绝缘体（1）电荷的定向移动（2）导体和绝缘体知识点二、电流和电路1．电流（1）电荷的定向移动形成电流。

（电路要闭合）（2）在物理学中，把正电荷定向移动的方向规定为电流的方向。

说明：A．金属导线中的电流，主要是由带负电的自由电子定向移动形成的。

电流方向与电子定向移动的方向相反。

B．当电路闭合时，在电源外部，电流的方向丛电源的正极出来，经过用电器流回电源的负极。

2．电路的构成及电路图（1）电路的构成：电源、用电器、导线、开关组成电流可以流过的路径——电路。

只有电路闭合，电路中才有电流。

注意：用电器上标有“+”的位置与电源正极相连，标有“—”的位置与电源负极相连。

（2）电路图A．概念：用符号表示电路连接的图，叫做电路图。

人教版物理九年级上册电流和电路（篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。
