汽车电动后视镜检修.

车辆电动折叠后视镜故障的排查和修复方法车辆的后视镜在行车中扮演着至关重要的角色，它们帮助驾驶员观察车辆后方的情况，确保交通安全。

然而，有时候车辆的电动折叠后视镜可能会出现故障，比如无法折叠、无法调节或者无法电动展开等问题。

在本文中，将介绍车辆电动折叠后视镜故障的排查和修复方法，帮助车主在遇到问题时能够及时解决。

一、故障排查方法在开始修复之前，我们首先需要找出后视镜故障的原因。

以下是一些常见的排查方法：1. 检查保险丝：故障的首要原因可能是保险丝熔断。

在车辆的电路上，有专门负责控制后视镜的保险丝。

检查保险丝是否熔断，如果是，更换相应的保险丝。

2. 检查开关：如果后视镜无法电动折叠或展开，有可能是开关损坏。

可以尝试使用万用表测试开关是否正常，如果开关有问题，需要更换新的开关。

3. 检查电源线：后视镜需要有稳定的电源供应，检查电源线是否存在松动、腐蚀或破损的情况。

如果发现问题，修复电源线或更换新的电源线。

4. 检查电动马达：如果后视镜无法电动调节位置，可能是电动马达出现故障。

将电动马达连接到电源并测试其运行状况。

如果电动马达不能正常工作，考虑更换新的电动马达。

二、故障修复方法一旦我们找到了后视镜故障的原因，接下来就可以进行修复了。

以下是一些常见的修复方法：1. 更换保险丝：如果后视镜的保险丝熔断了，我们需要根据保险丝的规格更换新的保险丝。

确保使用相同规格的保险丝进行更换。

2. 更换开关：如果开关损坏，我们需要购买并更换新的开关。

拆卸旧开关并安装新开关时，确保按照正确的安装步骤进行操作。

3. 修复电源线：如果电源线出现松动、腐蚀或破损，需要修复或更换电源线。

将松动的电源线固定好并确保接触良好。

如果电源线腐蚀或破损严重，建议更换整根电源线。

4. 更换电动马达：如果电动马达无法工作，我们需要购买并更换新的电动马达。

拆下旧电动马达，并按照新电动马达的安装说明进行安装。

总结：车辆电动折叠后视镜故障的排查和修复方法包括检查保险丝、开关、电源线和电动马达。

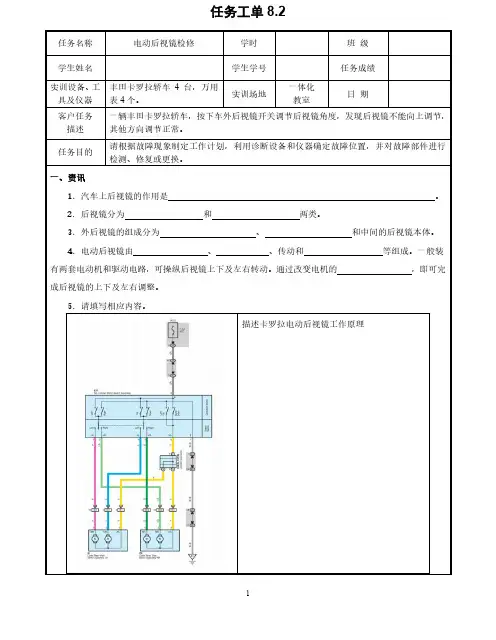

1 任务工单8.2
任务名称
电动后视镜检修 学时 班 级 学生姓名
学生学号 任务成绩 实训设备、工
具及仪器
丰田卡罗拉轿车4台，万用表4个。

实训场地 一体化 教室 日 期 客户任务
描述
一辆丰田卡罗拉轿车，按下车外后视镜开关调节后视镜角度，发现后视镜不能向上调节，其他方向调节正常。

任务目的
请根据故障现象制定工作计划，利用诊断设备和仪器确定故障位置，并对故障部件进行检测、修复或更换。

一、资讯
1．汽车上后视镜的作用是 。

2. 后视镜分为 和 两类。

3．外后视镜的组成分为 、 和中间的后视镜本体。

4．电动后视镜由 、 、传动和 等组成。

一般装有两套电动机和驱动电路，可操纵后视镜上下及左右转动。

通过改变电机的 ，即可完成后视镜的上下及左右调整。

5．请填写相应内容。

描述卡罗拉电动后视镜工作原理。

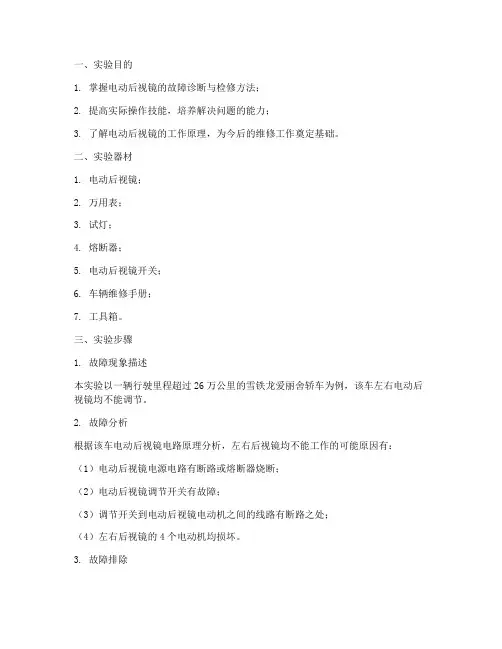

一、实验目的1. 掌握电动后视镜的故障诊断与检修方法；2. 提高实际操作技能，培养解决问题的能力；3. 了解电动后视镜的工作原理，为今后的维修工作奠定基础。

二、实验器材1. 电动后视镜；2. 万用表；3. 试灯；4. 熔断器；5. 电动后视镜开关；6. 车辆维修手册；7. 工具箱。

三、实验步骤1. 故障现象描述本实验以一辆行驶里程超过26万公里的雪铁龙爱丽舍轿车为例，该车左右电动后视镜均不能调节。

2. 故障分析根据该车电动后视镜电路原理分析，左右后视镜均不能工作的可能原因有：（1）电动后视镜电源电路有断路或熔断器烧断；（2）电动后视镜调节开关有故障；（3）调节开关到电动后视镜电动机之间的线路有断路之处；（4）左右后视镜的4个电动机均损坏。

3. 故障排除（1）检查熔断器。

打开驾驶席侧仪表板下的熔断器盒饰盖，检查F30熔断器，发现熔断器已烧断。

（2）检查后视镜电路有无短路。

在更换熔断器前，先检查电动后视镜电路中有无搭铁之处：用万用表电阻档测量熔断器输出端与搭铁之间的电阻，不导通；再将电动后视镜调节开关拨到左、右，并拨通上、下、左、右开关，万用表未出现电阻为0指示。

检测结果说明电动后视镜电路没有搭铁。

（3）更换同规格的熔断器，再接通左、右后视镜开关，进行上、下、左、右转动调节，后视镜能正常转动，故障排除。

4. 故障总结本次实验通过检查熔断器、电路短路、开关及线路等方面，成功排除电动后视镜不能调节的故障。

在今后的维修工作中，应注重以下方面：（1）仔细观察故障现象，结合车辆维修手册，分析故障原因；（2）严格按照操作规程进行检修，确保安全；（3）注重细节，如检查熔断器、线路连接等；（4）具备一定的实践经验，提高故障排除能力。

四、实验结论本次实验通过对电动后视镜的故障诊断与检修，成功排除故障，达到了实验目的。

在今后的工作中，将继续提高实际操作技能，为车主提供更优质的服务。

五、实验建议1. 在检修电动后视镜时，应注重安全，避免触电等事故发生；2. 检修过程中，要细心观察，发现问题及时处理；3. 定期检查电动后视镜，确保车辆安全行驶；4. 加强与同行的交流与合作，提高维修水平。

电动后视镜常见故障及解决方法
1 电动后视镜故障
电动后视镜是汽车上也比较关键的一个部件，它的功能是帮助司机更加便捷的操控和检查车辆后方的状况，但是有时候也容易出现故障，我们要学会如何正确处理，避免让故障影响正常的驾驶。

1.1 电源线故障
电动后视镜的电源线是比较容易出现故障的部分，首先要检查故障处是否有烧坏的现象，如果没有可以进行画面调节，如果出现画面不清晰或者断线状态，就需要检查线是否断开或者电源线存在外漏现象，可以使用探头检查这是否存在短路的情况，如果出现短路，则需要更换电缆。

1.2 电机故障
电动后视镜的电机是另一个比较容易出现故障的部分，首先可以先查看是否有电动操作，如果有则需要检查是否发生卡死，前后振动过大或者控制不灵活，如果是这些问题，一般可以通过清洁电动后视镜内部外围结构以及润滑油等方式恢复正常使用。

1.3 控制板故障
部分电动后视镜还有一个比较特殊的部分，即控制板，控制板的故障的表现一般就是电动故障，首先要检查控制板是否完整，如果完整的话则要检查相关的开关是否灵活的进行操作，如果出现不灵活则
可以使用湿布清洗控制板，如果控制板本身出现问题，则需要更换新
的控制板。

2 注意事项
在操作电动后视镜时，要保持风挡擦洗液中的温度正常，同时要
记住要在安装完成后，做正确的功能测试，保证后视镜没有任何故障。

最后，要注意定期检查，及时发现问题并处理，这样可以保证电动后
视镜的正常运行。

◆文/江苏 耿彪“汽车电动后视镜系统检修”混合式教学案例设计为适应“互联网+职业教育”发展需求，学习并执行《国家职业教育改革实施方案》(职教20条)和最新版《中华人民共和国职业教育法》中的有关精神。

本文以《汽车辅助电气系统构造与检修》课程中的“汽车电动后视镜系统检修”教案设计为例，在原教学模式的基础上，融入“互联网+”、虚拟仿真等技术，深挖课程思政元素，将原教案设计成符合新时代职业院校专业课程的混合式教案，让教师更便于教，使学生更乐于学。

一、《汽车辅助电气系统构造与检修》课程简介《汽车辅助电气系统构造与检修》课程是汽车检测与维修技术专业五年制高职学生必修的一门专业核心课程，课程总课时为108学时，占6学分。

本课程的课程目标是让学生能够掌握车载网络系统、风窗刮水洗涤系统、电动后视镜系统、电动车窗系统、中控门锁系统、电动座椅系统、安全气囊系统等汽车辅助电气系统的结构组成、工作原理、元件检查和更换方法等。

希望通过本课程的学习后，使学生具有汽车维修行业相关工作和参加等级工或“1+X ”认证所必需知识及技能；培养学生遵守国家法律法规、规范标准的意识和爱国、敬业、诚信、友善的职业道德；提高学生自主学习、综合分析、团队协作、沟通交流、创新意识等能力。

教学内容分为电动后视镜认知与检查、零部件拆装与更换、电路分析与测量、故障诊断与排除，共4个任务，计12课时，培养“会检查、能更换、知原理、懂排故”的汽车机电维修人才，如图1所示。

3.课程思政融入课程以“德技并修”为主线构建课程思政育人体系，完全契合新版职教法对职业教育人才培养提出的目标要求。

从我国古代匠人采用抛光雕刻法制造出独具风格的青铜镜，使得我国成为世界上最早使用铜镜的国家之一，以此培养学生的文化自信；再到激发学生学习“执着专注、精益求精、一丝不苟、追求卓越”工匠精神的热情；最后在课程学习过程中强调操作团队合作、实训操作和小组评价等注意事项，真正地把社会主义核心价值观、工匠耿彪(本刊编委会委员)汽车职业院校讲师，国家职业技能大赛裁判员，汽车维修工高级技师，汽车维修电工技师。

电动后视镜常见故障及解决方法
一、电动后视镜无法调节。

当发现电动后视镜无法进行上下、左右调节时，可能是因为电动后视镜的电机出现了故障。

此时，可以先检查一下后视镜的保险丝是否正常，如果保险丝正常，那么很可能是电机本身出现了问题。

解决方法是需要更换后视镜的电机部件，或者是整个后视镜组件。

二、后视镜玻璃模糊。

有时候在使用电动后视镜的过程中，会发现后视镜玻璃出现模糊的情况，这会影响到后方的观察。

这种情况通常是由于后视镜内部的雾气或灰尘导致的。

解决方法是可以使用专门的后视镜清洁剂进行清洁，或者是在车辆使用过程中保持通风良好，避免雾气的产生。

三、电动后视镜抖动。

在行驶过程中，有时会发现电动后视镜出现抖动的情况，这可能是由于后视镜的固定螺丝松动或者是电动后视镜的支架出现了问题。

解决方法是需要检查后视镜的固定螺丝是否松动，如果松动则需要进行紧固，如果固定螺丝正常，则可能需要更换支架部件。

四、后视镜电动折叠失灵。

一些车型的后视镜具有电动折叠功能，但有时会发现电动折叠失灵的情况。

这可能是由于电动折叠马达或者是折叠开关出现了问题。

解决方法是需要检查电动折叠马达和开关部件，如果出现故障则需要进行更换。

总结，电动后视镜是车辆上重要的安全配件，但在日常使用中也会出现一些常见故障。

针对这些故障，我们可以根据具体情况进行检查和维修，或者是寻求专业
人士的帮助。

希望本文介绍的电动后视镜常见故障及解决方法能够帮助大家更好地维护和保养车辆的后视镜，确保行车安全。

电动后视镜常见故障及解决方法电动后视镜是现代汽车上常见的一项配置，它能够为驾驶者提供便利和安全保障。

然而，随着使用时间的增长，电动后视镜也可能会出现一些常见故障，给驾驶者带来困扰。

本文将针对电动后视镜常见故障进行分析，并提供解决方法，希望能够帮助大家更好地维护和保养车辆。

1. 后视镜无法调节。

这是电动后视镜常见的故障之一。

当驾驶者发现后视镜无法进行上下左右的调节时，首先要检查后视镜的电源是否正常。

可以通过检查后视镜的电源线路、保险丝等方式来确认电源是否通畅。

如果电源正常，那么很可能是后视镜的调节电机出现故障，需要进行更换或维修。

2. 后视镜折叠功能失效。

一些车型的后视镜具有折叠功能，可以在停车时将后视镜折叠起来，以减少被损坏的风险。

如果发现后视镜的折叠功能失效，首先要检查后视镜的电源和控制线路是否正常。

如果电源正常，那么可能是后视镜的折叠电机出现了问题，需要进行检修或更换。

3. 后视镜发生雾气。

在潮湿的天气条件下，后视镜很容易出现雾气，影响驾驶者的视线。

解决这一问题，可以在车辆启动时开启空调，并将温度调至适宜的温度，以加快车内空气的循环，减少后视镜的雾气。

另外，也可以使用专门的除雾剂来清洁后视镜表面，防止雾气的产生。

4. 后视镜出现裂纹或破损。

后视镜在行驶中很容易受到外部碰撞或破损，特别是在停车时被他人故意损坏的情况。

如果发现后视镜出现裂纹或破损，需要及时更换整个后视镜组件，以确保行车安全。

总结：电动后视镜作为车辆的重要配置之一，对于驾驶者的行车安全和舒适性具有重要意义。

因此，及时发现并解决电动后视镜的故障问题至关重要。

在日常使用中，驾驶者也应该注意保养和维护后视镜，定期清洁和检查后视镜的工作状态，以确保其正常使用。

希望本文提供的解决方法能够帮助大家更好地应对电动后视镜的常见故障，保证行车安全和舒适性。

解决汽车电动后视镜故障的技巧与方法对于驾驶汽车的人来说，后视镜是行车安全不可或缺的重要部件。

然而，由于各种原因，汽车电动后视镜可能会出现故障，影响驾驶者的视线和安全。

本文将介绍一些解决汽车电动后视镜故障的技巧与方法，帮助驾驶者及时修复并保持行车安全。

一、检查电源连接在解决汽车电动后视镜故障时，首先要检查电源连接是否正常。

这包括检查电源线是否完好无损，连接端是否紧固以及继电器的工作状态。

如果发现电源连接松动、断裂或继电器损坏，应及时修复或更换相关部件。

二、调整后视镜位置电动后视镜故障的常见问题之一是位置调整失灵。

此时，驾驶者可以手动调整后视镜的位置以暂时解决问题。

具体方法是在车辆停止行驶时，用手轻轻推动或拨动后视镜，调整其位置到适合自己的角度。

三、检查开关控制后视镜的电动调整通常通过仪表盘上的开关进行控制。

如果发现电动后视镜无法调整，可以检查开关的工作状态。

可以通过按下开关后是否有电流流过来判断，或者可以用万用表进行测试。

如果开关损坏，需要及时更换。

四、检查后视镜电动马达电动后视镜故障的另一个常见问题是马达失灵。

一旦发现后视镜无法移动，驾驶者可以检查马达是否正常运转。

可以利用多米尼克工具测量马达的电阻值，如果数值明显异常或者测量不到电阻值，则马达可能需要更换。

五、检查电路及保险丝电动后视镜的故障有时也可能与电路或保险丝问题有关。

车主可以检查后视镜电路线路是否完好，是否短路或开路。

此外，还要检查保险丝是否正常，是否需要更换。

对于电路或保险丝问题，建议寻求专业技师的帮助。

六、及时维修或更换如果以上方法都无法解决汽车电动后视镜故障，或者故障较为严重，驾驶者应及时联系专业汽车维修机构进行维修或更换。

毕竟行车安全至关重要，不要因小失大，让故障后视镜给自己和他人的安全造成威胁。

七、定期保养检查为了避免和减少电动后视镜故障的发生，驾驶者还应定期保养并检查汽车的各个部件。

定期检查可以发现并解决潜在问题，保持电动后视镜的正常工作状态。

任务4 电动后视镜不能调整故障的检测与修复
一、预备知识
1、电动后视镜的结构
电动后视镜是由后视镜、后视镜调整器构 成。

其中，后视镜调整是由2台永磁式直流电 动机来调整后视镜上下、左右方向的装置， 它由永磁式直流电动机、联动机构、霍尔位 置传感器及控制器组成。

电动后视镜组成
驾驶员通过控制器发出调整后视镜角度位 置指令给永磁式直流电动机，永磁式直流电 动机驱动联动机构以达到调整后视镜的角度 位置，并通过霍尔传感器进行后视镜所在位 置控制。

结构分解图
装配关系示意图
奇瑞B11外后视镜
结构分解示意图
装配关系示意图
2、电动后视镜控制电路
丰田皇冠轿车后视镜控制系统电路
桑塔纳2000轿车后视镜控制电路
北京现代索 纳塔轿车后
视镜
二、实训知识
1、使用/操作方法
• 1、调节总成的镜面角度，以满足不同驾驶员视野
的要求。

• 2、拨动翻转手柄，调节镜面上、下角度，防止眩
目。

2、注意事项
• 手工调节次数超出标准规定次数，操纵力将降低。

3、开关及其连接器的端子检修
● ● 向下调整 ● ● 向上调整
● ● 向右调整
● ● 向左调整
右 左 向下 向上 右下 左上
触点 调整状态
电动后视镜控制开关的工作状态。

汽车维修2019.3车窗，则首先检查安全开关是否正常通电；再通电检查该车窗升降电动机是否正常，相应车窗的控制开关是否正常，如果有故障应更换新件。

若正常，应检修连接导线和插接器是否有断路。

（三）某车窗只能升或只能降主要原因：车窗控制开关损坏，控制车窗上升或下降的单条电路断路。

诊断和排查：分别检查车窗控制开关的上升和下降控制时是否通电，若不通，更换开关；若车窗玻璃只能上升，检查下降电路和相应插接器是否断路；反之，检查上升电路和相应插接器是否断路。

四、结束语该文通过对奇瑞风云2两厢车型电动车窗玻璃升降电路的组成，分别对左前门玻璃升降开关总成控制电路和右前门车窗玻璃升降控制电路进行了详细分析；结合电路，通过故障现象，寻找导致故障的可能原因，然后采用排除法确定造成故障的具体原因，将确定的故障点进行维修。

维修人员可以掌握故障的诊断方法，对汽车电动车窗故障进行快速诊断和维修。

（作者单位：运城职业技术学院）参考文献：[1]黄彩娟.基于电流回路原理的汽车电气设备故障诊断方法［J ］.汽车维修，2015．[2]王海涛.汽车电工电子基础［M ］.北京：北京理工大学出版社，2010．基于科鲁兹汽车电动后视镜电路原理的故障检修刘丹丹郭超汽车在行驶中，驾驶员需要通过后视镜观察车辆后方和侧面的情况，确保安全行车。

同一辆车对于不同驾驶员来说，由于视角不同，需要进行后视镜的调节。

后视镜分为手动式和电动式，手动后视镜调节时费时费力，一般都采用电动后视镜。

通过控制后视镜开关进行调节，如图1所示，开关中L 为驾驶员侧后视镜，R 为乘客侧后视镜。

旋钮上下左右移动进行方向调节。

一旦后视镜出现故障，不能正常调节，将会对行车安全造成很多隐患[1]。

一、科鲁兹汽车电动后视镜组成科鲁兹汽车电动后视镜由保险丝、后视镜开关、驱动电机、镜片、镜片固定架和后视镜伸缩电机组成。

后视镜分为车外驾驶员侧和车外乘客侧，每个后视镜内含有2个驱动电机和伸缩电机，电机均采用永磁式，驱动电机控制镜片进行上下左右4个方向的调节，伸缩电机控制后视镜进行伸缩功能[2]，如图2所示。
