任务2.1 电动后视镜检修
- 格式:pptx
- 大小:1.50 MB
- 文档页数:27

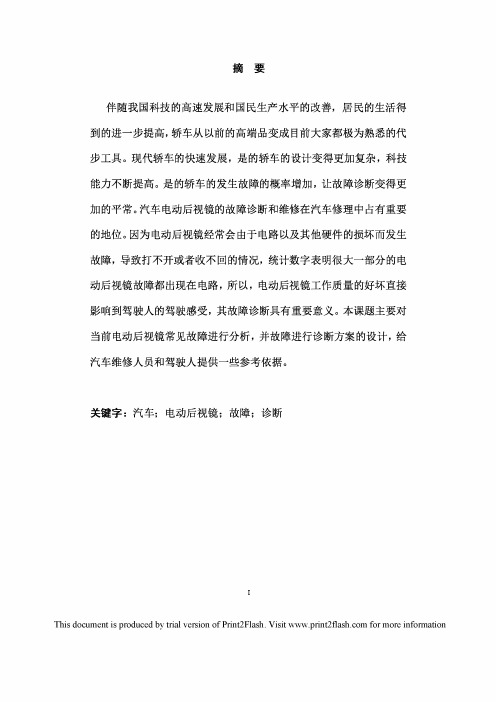

摘要伴随我国科技的高速发展和国民生产水平的改善,居民的生活得到的进一步提高,轿车从以前的高端品变成目前大家都极为熟悉的代步工具。
现代轿车的快速发展,是的轿车的设计变得更加复杂,科技能力不断提高。
是的轿车的发生故障的概率增加,让故障诊断变得更加的平常。
汽车电动后视镜的故障诊断和维修在汽车修理中占有重要的地位。
因为电动后视镜经常会由于电路以及其他硬件的损坏而发生故障,导致打不开或者收不回的情况,统计数字表明很大一部分的电动后视镜故障都出现在电路,所以,电动后视镜工作质量的好坏直接影响到驾驶人的驾驶感受,其故障诊断具有重要意义。
本课题主要对当前电动后视镜常见故障进行分析,并故障进行诊断方案的设计,给汽车维修人员和驾驶人提供一些参考依据。
关键字:汽车;电动后视镜;故障;诊断IThis document is produced by trial version of Print2Flash.Visit for more information目录1.汽车电动后视镜 (1)2.朗逸轿车电动后视镜构成原理 (3)2.1朗逸轿车电动后视镜构成 (3)2.2朗逸轿车电动后视镜工作原理 (5)2.2.1左侧后视镜 (5)2.2.2右侧后视镜 (5)2.2.3电动后视镜折叠 (6)2.2.4电动后视镜加热 (6)3.朗逸电动后视镜故障诊断方案 (7)3.1左右后视镜均不工作诊断方案 (7)3.1.1故障现象 (7)3.1.2故障原因 (7)3.1.3故障诊断 (7)3.2单一后视镜不工作诊断方案 (8)3.2.1故障现象 (8)3.2.2故障原因 (8)3.2.3故障诊断 (8)3.3单一镜无法依照指示工作诊断方案 (9)3.3.1故障现象 (9)3.3.2故障原因 (9)3.3.3故障诊断 (9)3.4电动折叠后视镜无法工作诊断方案 (10)3.4.1故障现象 (10)3.4.2故障原因 (10)3.4.3故障诊断 (11)总结 (12)致谢 (13)参考文献 (14)IIThis document is produced by trial version of Print2Flash.Visit for more information1.汽车电动后视镜后视镜也就是我们通常所说的反光镜,其原理是通过镜面折射可以观察汽车后面的视野,对于现代轿车来讲,后视镜是是一类常备的设备,反光镜的基本都包括内部反视镜和侧面反光镜,如图所示。
一、实验目的1. 掌握电动后视镜的故障诊断与检修方法;2. 提高实际操作技能,培养解决问题的能力;3. 了解电动后视镜的工作原理,为今后的维修工作奠定基础。
二、实验器材1. 电动后视镜;2. 万用表;3. 试灯;4. 熔断器;5. 电动后视镜开关;6. 车辆维修手册;7. 工具箱。
三、实验步骤1. 故障现象描述本实验以一辆行驶里程超过26万公里的雪铁龙爱丽舍轿车为例,该车左右电动后视镜均不能调节。
2. 故障分析根据该车电动后视镜电路原理分析,左右后视镜均不能工作的可能原因有:(1)电动后视镜电源电路有断路或熔断器烧断;(2)电动后视镜调节开关有故障;(3)调节开关到电动后视镜电动机之间的线路有断路之处;(4)左右后视镜的4个电动机均损坏。
3. 故障排除(1)检查熔断器。
打开驾驶席侧仪表板下的熔断器盒饰盖,检查F30熔断器,发现熔断器已烧断。
(2)检查后视镜电路有无短路。
在更换熔断器前,先检查电动后视镜电路中有无搭铁之处:用万用表电阻档测量熔断器输出端与搭铁之间的电阻,不导通;再将电动后视镜调节开关拨到左、右,并拨通上、下、左、右开关,万用表未出现电阻为0指示。
检测结果说明电动后视镜电路没有搭铁。
(3)更换同规格的熔断器,再接通左、右后视镜开关,进行上、下、左、右转动调节,后视镜能正常转动,故障排除。
4. 故障总结本次实验通过检查熔断器、电路短路、开关及线路等方面,成功排除电动后视镜不能调节的故障。
在今后的维修工作中,应注重以下方面:(1)仔细观察故障现象,结合车辆维修手册,分析故障原因;(2)严格按照操作规程进行检修,确保安全;(3)注重细节,如检查熔断器、线路连接等;(4)具备一定的实践经验,提高故障排除能力。
四、实验结论本次实验通过对电动后视镜的故障诊断与检修,成功排除故障,达到了实验目的。
在今后的工作中,将继续提高实际操作技能,为车主提供更优质的服务。
五、实验建议1. 在检修电动后视镜时,应注重安全,避免触电等事故发生;2. 检修过程中,要细心观察,发现问题及时处理;3. 定期检查电动后视镜,确保车辆安全行驶;4. 加强与同行的交流与合作,提高维修水平。

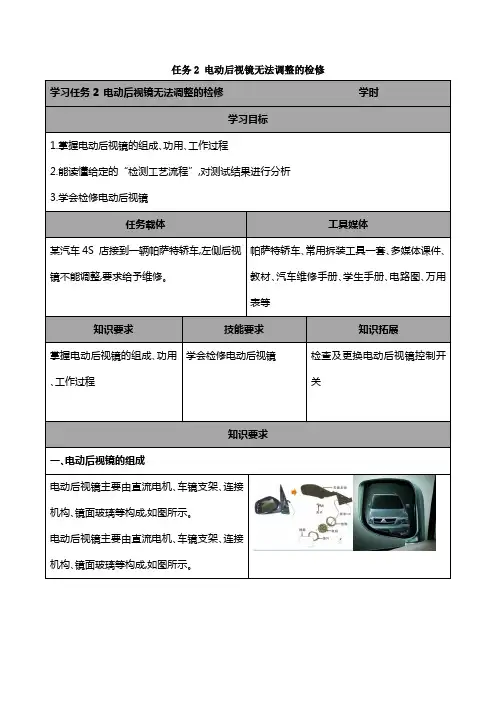

任务2 电动后视镜无法调整的检修学习任务2 电动后视镜无法调整的检修学时学习目标1.掌握电动后视镜的组成、功用、工作过程2.能读懂给定的“检测工艺流程”,对测试结果进行分析3.学会检修电动后视镜任务载体工具媒体某汽车4S 店接到一辆帕萨特轿车,左侧后视镜不能调整,要求给予维修。帕萨特轿车、常用拆装工具一套、多媒体课件、教材、汽车维修手册、学生手册、电路图、万用表等知识要求技能要求知识拓展掌握电动后视镜的组成、功用、工作过程学会检修电动后视镜检查及更换电动后视镜控制开关知识要求一、电动后视镜的组成电动后视镜主要由直流电机、车镜支架、连接机构、镜面玻璃等构成,如图所示。电动后视镜主要由直流电机、车镜支架、连接机构、镜面玻璃等构成,如图所示。电动后视镜实物及安装位置如图所示后视镜的运动方向由开关控制,当开关在不同位置时,由于流经电动机的电流方向不同,电动机的转向就不同,从而使后视镜向不同的方向运动。图所示为丰田锐志电动后视镜电路。电动后视镜的工作原理:电动后视镜除具有对左/右、上/下的控制外,还具有伸缩控制功能,就是驾驶员可在停车时使后视镜处于与车身平行放置的状态(即收拢),也可在行驶时使后视镜处于正常的放置状态(即复位)。整个过程通过操作后视镜伸缩开关来完成。下面以左后视镜为例,来分析其控制过程。操作“选择开关”,闭合“LH”开关。左调节:闭合调节开关“左”,后视镜开关端子8-5、6-7相连,其电路:ACC电源→ACC(7.5A)→RD-27→CC-16→CD-6→IP1-9→LP2-14→后视镜开关端子8→调节开关“左”触点→选择开关“LH”触点→后视镜开关端子5→电机端子6→电机端子7→LP2-10→IP3-14→CJ-3→CI-3→IP1-8→LP2-13→后视镜开关端子6→调节开关“左/上”触点→后视镜开关端子7(E)。最后经线束等接地,电机控制回路接通,带动电机调节机构向“左”运动。右调节:闭合调节开关“右”,后视镜开关端子8-6、5-7相连,其电路:ACC电源→ACC(7.5A)→RD-27→CC-16→CD-6→IP1-9→LP2-14→后视镜开关端子8→调节开关“右/下”触点→后视镜开关端子6→LP2-13→IP1-8→CI-3→CJ-3→IP3-14→LP2-10→电机端子7→电机端子6→后视镜开关端子5→选择开关“LH”触点→调节开关“右”触点→后视镜开关端子7(E)。最后经线束等接地,电机控制电流相反,电机反转,带动电机调节机构向“右”运动。下调节:闭合调节开关“上”,后视镜开关端子8-4,6-7相连,其电路:ACC电源→ACC(7.5A)→RD-27→CC-16→CD-6→IP1-9→LP2-14→后视镜开关端子8→调节开关“上”触点→选择开关“LH”触点→后视镜开关端子4→电机端子3→电机端子7→LP2-10→IP3-14→CJ-3→CI-3→IP1-8→LP2-13→后视镜开关端子6→左/上开关触点→后视镜开关端子7(E)。最后经线束等接地,电机控制回路接通,带动电机调节机构向“上”运动。收拢控制:闭合调节开关“下”,后视镜开关端子8-6,4-7相连,其电路:ACC电源→ACC(7.5A)→RD-27→CC-16→CD-6→IP1-9→LP2-14→后视镜开关端子8→调节开关“右/下”触点→后视镜开关端子6→LP2-13→IP1-8→CI-3→CJ-3→IP3-14→LP2-10→电机端子7→电机端子3→后视镜开关端子4→选择开关“LH”触点→调节开关“下”触点→后视镜开关端子7(E)。最后经线束等接地,电机控制电流相反,电机反转,带动电机调节机构向“下”运动。上调节:闭合调节开关“收拢”触点,后视镜开关端子8-9,10-7相连,左、右后视镜同时收拢。其电路:ACC 电源→ACC(7.5A)→RD-27→CC-16→CD-6→IP1-9→LP2-14→后视镜开关端子8→调节开关“收拢”触点→后视镜开关端子9→LP2-1→IP1-11→C1-16。从此处分两路分别由后视镜电机端子1(MR)进,端子2(MF)出接至后视镜开关端子10,经“收拢”开关触点,由端子7接至搭铁线。电机运转,带动连动机构使后视镜向车身收拢。复位控制:闭合调节开关“复位”触点,后视镜开关端子8-10,9-7相连,左、右后视镜同时收拢。其电路:ACC 电源→ACC(7.5A)→RD-27→CC-16→CD-6→IP1-9→LP2-14→后视镜开关端子8→调节开关“复位”触点→后视镜开关端子10→LP2-2→IP1-10→C1-15。从此处分两路分别由后视镜电机端子2(MF)进,端子1(MR)出接至后视镜开关端子9,经“复位”开关触点,由端子7接至搭铁线。电机运转,带动连动机构使后视镜回复原始位置。右后视镜的工作原理与左后视镜相似,读者可参照左后视镜的控制过程自行分析。电动后视镜电路图的识读:电源电流:蓄电池电源→F10熔丝盒→50A AM1熔丝→点火开关ACC挡→15A ACC熔丝→外后视镜开关端子8。左后视镜的运动:将左右选择开关拔至“L”。左后视镜向上运动:当后视镜操作开关处于上位置时,开关4-8接通,6-7接通,电流方向:外后视镜开关端子8→外后视镜开关端子4→上/下电机→外后视镜开关端子6→外后视镜开关端子7→搭铁→蓄电池负极。上/下电机控制后视镜向上运动。左后视镜向下运动:当后视镜操作开关处于下位置时,开关6-8接通,4-7接通,电流方向:外后视镜开关端子8→外后视镜开关端子6→上/下电机→外后视镜开关端子4→外后视镜开关端子7→搭铁→蓄电池负极。上/下电机控制后视镜向下运动。左后视镜向左运动:当后视镜操作开关处于左位置时,开关5-8接通,6-7接通,电流方向:外后视镜开关端子8→外后视镜开关端子5→左/右电机→外后视镜开关端子6→外后视镜开关端子7→搭铁→蓄电池负极。左/右电机控制后视镜向左运动。左后视镜向右运动:当后视镜操作开关处于右位置时,开关5-7,6-8接通,电流方向:外后视镜开关端子8→外后视镜开关端子6→左/右电机→外后视镜开关端子5→外后视镜开关端子7→搭铁→蓄电池负极。左/右电机控制后视镜向右运动。右后视镜的运动:右侧后视镜的调整与上述方法相同,只要将左右选择开关拔至“R”即可。技能要求电动后视镜检测:1.后视镜电路故障诊断对于电动后视镜电路故障,可根据电路的分析,找到故障点,表所示为威驰电动后视镜故障诊断表。对于带伸缩功能的后视镜电路故障,还需检查其伸缩功能,如不能伸缩,则故障点一般为: ACC保险丝;车外后视镜开关;车外后视镜;线束。2.外后视镜开关总成的检查1)左侧检查开关导通性,标准(左侧)如图所示,如表所示。(2)右侧检查开关的导通性。标准(右侧)如表所示。如果结果不符合规定,更换开关总成。3.左侧外后视镜总成的检查(1)断开后视镜接头。(2)加蓄电池电压检查后视镜面运动。标准(左侧)如表所示,如图所示。知识拓展检查及更换电动后视镜控制开关操作步骤1)拆下电动后视镜控制开关控制开关在汽车上的安装位置如图所示。2)检查电动后视镜控制开关(1) 在L 位置时,检查控制开关。①向上按开关和不按开关时,分别检查控制开关端子4-8、6-7 之间的导通情况,如图所示。图1 图2图1向上按开关时,检查控制开关端子4-8、6-7 之间的导通情况图2不按开关时,检查控制开关端子4-8、6-7之间的导通情况②用同样的方法,向下按开关和不按开关时,分别检查控制开关端子4-7、6-8 之间的导通情况,填写作业记录单。③向左按开关和不按开关时,分别检查控制开关端子5-8、6-7 之间的导通情况,填写作业记录单。④向右按开关和不按开关时,分别检查控制开关端子5-7、6-8 之间的导通情况,填写作业记录单。(2) 在R 位置时,检查控制开关。检查当控制开关选择不同开关条件时控制开关各端子间的导通性,其步骤和方法与(1)相同,在此不再介绍。(3) 若上述测量的结果不符合表4-1 和表4-2 的技术标准,应更换该控制开关。。
