车辆电动折叠后视镜故障的排查和修复方法车辆的后视镜在行车中扮演着至关重要的角色，它们帮助驾驶员观察车辆后方的情况，确保交通安全。
然而，有时候车辆的电动折叠后视镜可能会出现故障，比如无法折叠、无法调节或者无法电动展开等问题。
在本文中，将介绍车辆电动折叠后视镜故障的排查和修复方法，帮助车主在遇到问题时能够及时解决。
一、故障排查方法在开始修复之前，我们首先需要找出后视镜故障的原因。
以下是一些常见的排查方法：1. 检查保险丝：故障的首要原因可能是保险丝熔断。
在车辆的电路上，有专门负责控制后视镜的保险丝。
检查保险丝是否熔断，如果是，更换相应的保险丝。
2. 检查开关：如果后视镜无法电动折叠或展开，有可能是开关损坏。
可以尝试使用万用表测试开关是否正常，如果开关有问题，需要更换新的开关。
3. 检查电源线：后视镜需要有稳定的电源供应，检查电源线是否存在松动、腐蚀或破损的情况。
如果发现问题，修复电源线或更换新的电源线。
4. 检查电动马达：如果后视镜无法电动调节位置，可能是电动马达出现故障。
将电动马达连接到电源并测试其运行状况。
如果电动马达不能正常工作，考虑更换新的电动马达。
二、故障修复方法一旦我们找到了后视镜故障的原因，接下来就可以进行修复了。
以下是一些常见的修复方法：1. 更换保险丝：如果后视镜的保险丝熔断了，我们需要根据保险丝的规格更换新的保险丝。
确保使用相同规格的保险丝进行更换。
2. 更换开关：如果开关损坏，我们需要购买并更换新的开关。
拆卸旧开关并安装新开关时，确保按照正确的安装步骤进行操作。
3. 修复电源线：如果电源线出现松动、腐蚀或破损，需要修复或更换电源线。
将松动的电源线固定好并确保接触良好。
如果电源线腐蚀或破损严重，建议更换整根电源线。
4. 更换电动马达：如果电动马达无法工作，我们需要购买并更换新的电动马达。
拆下旧电动马达，并按照新电动马达的安装说明进行安装。
总结：车辆电动折叠后视镜故障的排查和修复方法包括检查保险丝、开关、电源线和电动马达。
诊断排除电动后视镜系统故障实操内容一、故障的常见症状电动后视镜系统故障可能会导致以下常见的症状：1. 后视镜无法调整：无法通过控制开关或按钮调整后视镜的位置。
2. 后视镜调节过慢或过快：当调整后视镜位置时，镜头的移动速度不适当，可能过慢或过快。
3. 后视镜无法折叠/展开：无法通过控制开关或按钮将后视镜折叠或展开。
4. 后视镜无法加热：无法通过控制开关或按钮打开后视镜的加热功能。
5. 后视镜位置不稳定：后视镜在车辆行驶过程中不稳定，可能会自动调整位置或晃动。
二、故障排除步骤以下是一些常见的故障排除步骤，可供参考：1. 检查电源供应：首先检查电动后视镜系统的电源供应是否正常，包括保险丝，电源线路及连接器。
检查保险丝是否熔断，线路是否接触良好，连接器是否松动或损坏。
如果电源供应有问题，需要修复或更换相应的部件。
2. 检查开关或按钮：检查控制开关或按钮是否正常工作。
使用万用表测试开关或按钮是否有正常的电流或电压输出。
如果开关或按钮存在问题，可能需要更换开关或按钮。
3. 检查电动马达：使用万用表测试电动马达的电流或电阻值是否正常。
若电流或电阻值超出正常范围，可能需要更换电动马达。
4. 检查驱动器/模块：电动后视镜系统通常有一个驱动器或模块，用于控制后视镜的运动。
检查驱动器或模块是否正常工作。
使用万用表测试驱动器或模块的电压是否正常。
如果电压不正常，可能需要更换驱动器或模块。
5. 检查后视镜的机械结构：检查后视镜的机械结构是否良好。
检查后视镜座的连接器是否紧固，检查各个关节是否灵活。
如果机械结构存在问题，可能需要修复或更换相应的部件。
6. 检查加热元件：如果后视镜具有加热功能，检查加热元件是否正常。
使用万用表测试加热元件的电阻值是否正常。
如果电阻值超出正常范围，可能需要更换加热元件。
7. 检查车辆电气系统：有时候电动后视镜系统的故障可能与车辆电气系统有关。
检查车辆电气系统的其他相关部件，如继电器，电磁阀等，以确定是否存在其他故障影响电动后视镜系统的正常工作。

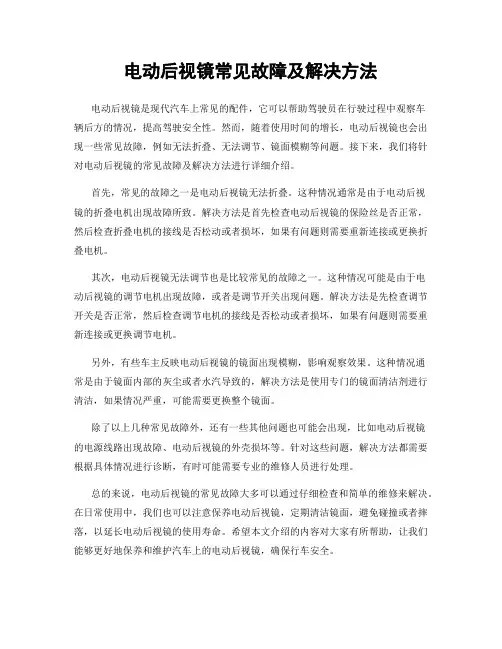

电动后视镜常见故障及解决方法电动后视镜是现代汽车上常见的配件，它可以帮助驾驶员在行驶过程中观察车辆后方的情况，提高驾驶安全性。
然而，随着使用时间的增长，电动后视镜也会出现一些常见故障，例如无法折叠、无法调节、镜面模糊等问题。
接下来，我们将针对电动后视镜的常见故障及解决方法进行详细介绍。
首先，常见的故障之一是电动后视镜无法折叠。
这种情况通常是由于电动后视镜的折叠电机出现故障所致。
解决方法是首先检查电动后视镜的保险丝是否正常，然后检查折叠电机的接线是否松动或者损坏，如果有问题则需要重新连接或更换折叠电机。
其次，电动后视镜无法调节也是比较常见的故障之一。
这种情况可能是由于电动后视镜的调节电机出现故障，或者是调节开关出现问题。
解决方法是先检查调节开关是否正常，然后检查调节电机的接线是否松动或者损坏，如果有问题则需要重新连接或更换调节电机。
另外，有些车主反映电动后视镜的镜面出现模糊，影响观察效果。
这种情况通常是由于镜面内部的灰尘或者水汽导致的，解决方法是使用专门的镜面清洁剂进行清洁，如果情况严重，可能需要更换整个镜面。
除了以上几种常见故障外，还有一些其他问题也可能会出现，比如电动后视镜的电源线路出现故障、电动后视镜的外壳损坏等。
针对这些问题，解决方法都需要根据具体情况进行诊断，有时可能需要专业的维修人员进行处理。
总的来说，电动后视镜的常见故障大多可以通过仔细检查和简单的维修来解决。
在日常使用中，我们也可以注意保养电动后视镜，定期清洁镜面，避免碰撞或者摔落，以延长电动后视镜的使用寿命。
希望本文介绍的内容对大家有所帮助，让我们能够更好地保养和维护汽车上的电动后视镜，确保行车安全。
电动后视镜常见故障及解决方法
1 电动后视镜故障
电动后视镜是汽车上也比较关键的一个部件，它的功能是帮助司机更加便捷的操控和检查车辆后方的状况，但是有时候也容易出现故障，我们要学会如何正确处理，避免让故障影响正常的驾驶。
1.1 电源线故障
电动后视镜的电源线是比较容易出现故障的部分，首先要检查故障处是否有烧坏的现象，如果没有可以进行画面调节，如果出现画面不清晰或者断线状态，就需要检查线是否断开或者电源线存在外漏现象，可以使用探头检查这是否存在短路的情况，如果出现短路，则需要更换电缆。
1.2 电机故障
电动后视镜的电机是另一个比较容易出现故障的部分，首先可以先查看是否有电动操作，如果有则需要检查是否发生卡死，前后振动过大或者控制不灵活，如果是这些问题，一般可以通过清洁电动后视镜内部外围结构以及润滑油等方式恢复正常使用。
1.3 控制板故障
部分电动后视镜还有一个比较特殊的部分，即控制板，控制板的故障的表现一般就是电动故障，首先要检查控制板是否完整，如果完整的话则要检查相关的开关是否灵活的进行操作，如果出现不灵活则
可以使用湿布清洗控制板，如果控制板本身出现问题，则需要更换新
的控制板。
2 注意事项
在操作电动后视镜时，要保持风挡擦洗液中的温度正常，同时要
记住要在安装完成后，做正确的功能测试，保证后视镜没有任何故障。
最后，要注意定期检查，及时发现问题并处理，这样可以保证电动后
视镜的正常运行。

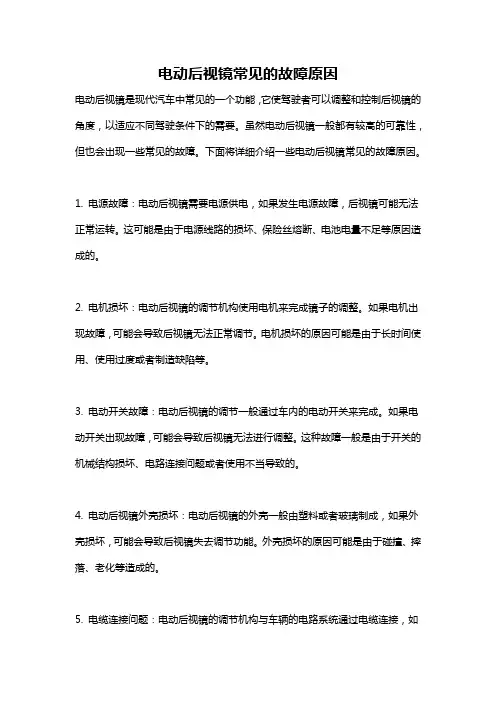

电动后视镜常见的故障原因电动后视镜是现代汽车中常见的一个功能，它使驾驶者可以调整和控制后视镜的角度，以适应不同驾驶条件下的需要。
虽然电动后视镜一般都有较高的可靠性，但也会出现一些常见的故障。
下面将详细介绍一些电动后视镜常见的故障原因。
1. 电源故障：电动后视镜需要电源供电，如果发生电源故障，后视镜可能无法正常运转。
这可能是由于电源线路的损坏、保险丝熔断、电池电量不足等原因造成的。
2. 电机损坏：电动后视镜的调节机构使用电机来完成镜子的调整。
如果电机出现故障，可能会导致后视镜无法正常调节。
电机损坏的原因可能是由于长时间使用、使用过度或者制造缺陷等。
3. 电动开关故障：电动后视镜的调节一般通过车内的电动开关来完成。
如果电动开关出现故障，可能会导致后视镜无法进行调整。
这种故障一般是由于开关的机械结构损坏、电路连接问题或者使用不当导致的。
4. 电动后视镜外壳损坏：电动后视镜的外壳一般由塑料或者玻璃制成，如果外壳损坏，可能会导致后视镜失去调节功能。
外壳损坏的原因可能是由于碰撞、摔落、老化等造成的。
5. 电缆连接问题：电动后视镜的调节机构与车辆的电路系统通过电缆连接，如果连接不良，可能会导致后视镜无法正常工作。
这种问题可能是由于电缆插头松动、电缆损坏、接线接触不良等原因引起的。
6. 电动后视镜镜面损坏：电动后视镜的镜面是对外界环境进行反射和折射的关键部分，如果镜面损坏，可能会影响后视镜的使用效果。
这种损坏可能是由于刮擦、撞击、老化等原因造成的。
7. 控制模块故障：电动后视镜的控制模块是控制其运行的核心部分，如果控制模块出现故障，可能会导致后视镜无法正常工作。
这种故障可能是由于模块内部元件损坏、电路板老化、电路过载等原因引起的。
为避免电动后视镜故障，我们可以采取以下预防措施：1. 定期检查：定期检查电动后视镜的电源线路、电机、开关等部位，确保其正常工作。
2. 正确使用：正确使用电动后视镜的开关并避免过度调节，以减少损坏的风险。
电动后视镜常见故障及解决方法
一、电动后视镜无法调节。
当发现电动后视镜无法进行上下、左右调节时，可能是因为电动后视镜的电机出现了故障。
此时，可以先检查一下后视镜的保险丝是否正常，如果保险丝正常，那么很可能是电机本身出现了问题。
解决方法是需要更换后视镜的电机部件，或者是整个后视镜组件。
二、后视镜玻璃模糊。
有时候在使用电动后视镜的过程中，会发现后视镜玻璃出现模糊的情况，这会影响到后方的观察。
这种情况通常是由于后视镜内部的雾气或灰尘导致的。
解决方法是可以使用专门的后视镜清洁剂进行清洁，或者是在车辆使用过程中保持通风良好，避免雾气的产生。
三、电动后视镜抖动。
在行驶过程中，有时会发现电动后视镜出现抖动的情况，这可能是由于后视镜的固定螺丝松动或者是电动后视镜的支架出现了问题。
解决方法是需要检查后视镜的固定螺丝是否松动，如果松动则需要进行紧固，如果固定螺丝正常，则可能需要更换支架部件。
四、后视镜电动折叠失灵。
一些车型的后视镜具有电动折叠功能，但有时会发现电动折叠失灵的情况。
这可能是由于电动折叠马达或者是折叠开关出现了问题。
解决方法是需要检查电动折叠马达和开关部件，如果出现故障则需要进行更换。
总结，电动后视镜是车辆上重要的安全配件，但在日常使用中也会出现一些常见故障。
针对这些故障，我们可以根据具体情况进行检查和维修，或者是寻求专业
人士的帮助。
希望本文介绍的电动后视镜常见故障及解决方法能够帮助大家更好地维护和保养车辆的后视镜，确保行车安全。
电动后视镜常见故障及解决方法电动后视镜是现代汽车上常见的一项配置，它能够为驾驶者提供便利和安全保障。
然而，随着使用时间的增长，电动后视镜也可能会出现一些常见故障，给驾驶者带来困扰。
本文将针对电动后视镜常见故障进行分析，并提供解决方法，希望能够帮助大家更好地维护和保养车辆。
1. 后视镜无法调节。
这是电动后视镜常见的故障之一。
当驾驶者发现后视镜无法进行上下左右的调节时，首先要检查后视镜的电源是否正常。
可以通过检查后视镜的电源线路、保险丝等方式来确认电源是否通畅。
如果电源正常，那么很可能是后视镜的调节电机出现故障，需要进行更换或维修。
2. 后视镜折叠功能失效。
一些车型的后视镜具有折叠功能，可以在停车时将后视镜折叠起来，以减少被损坏的风险。
如果发现后视镜的折叠功能失效，首先要检查后视镜的电源和控制线路是否正常。
如果电源正常，那么可能是后视镜的折叠电机出现了问题，需要进行检修或更换。
3. 后视镜发生雾气。
在潮湿的天气条件下，后视镜很容易出现雾气，影响驾驶者的视线。
解决这一问题，可以在车辆启动时开启空调，并将温度调至适宜的温度，以加快车内空气的循环，减少后视镜的雾气。
另外，也可以使用专门的除雾剂来清洁后视镜表面，防止雾气的产生。
4. 后视镜出现裂纹或破损。
后视镜在行驶中很容易受到外部碰撞或破损，特别是在停车时被他人故意损坏的情况。
如果发现后视镜出现裂纹或破损，需要及时更换整个后视镜组件，以确保行车安全。
总结：电动后视镜作为车辆的重要配置之一，对于驾驶者的行车安全和舒适性具有重要意义。
因此，及时发现并解决电动后视镜的故障问题至关重要。
在日常使用中，驾驶者也应该注意保养和维护后视镜，定期清洁和检查后视镜的工作状态，以确保其正常使用。
希望本文提供的解决方法能够帮助大家更好地应对电动后视镜的常见故障，保证行车安全和舒适性。
解决汽车电动后视镜故障的技巧与方法对于驾驶汽车的人来说，后视镜是行车安全不可或缺的重要部件。
然而，由于各种原因，汽车电动后视镜可能会出现故障，影响驾驶者的视线和安全。
本文将介绍一些解决汽车电动后视镜故障的技巧与方法，帮助驾驶者及时修复并保持行车安全。
一、检查电源连接在解决汽车电动后视镜故障时，首先要检查电源连接是否正常。
这包括检查电源线是否完好无损，连接端是否紧固以及继电器的工作状态。
如果发现电源连接松动、断裂或继电器损坏，应及时修复或更换相关部件。
二、调整后视镜位置电动后视镜故障的常见问题之一是位置调整失灵。
此时，驾驶者可以手动调整后视镜的位置以暂时解决问题。
具体方法是在车辆停止行驶时，用手轻轻推动或拨动后视镜，调整其位置到适合自己的角度。
三、检查开关控制后视镜的电动调整通常通过仪表盘上的开关进行控制。
如果发现电动后视镜无法调整，可以检查开关的工作状态。
可以通过按下开关后是否有电流流过来判断，或者可以用万用表进行测试。
如果开关损坏，需要及时更换。
四、检查后视镜电动马达电动后视镜故障的另一个常见问题是马达失灵。
一旦发现后视镜无法移动，驾驶者可以检查马达是否正常运转。
可以利用多米尼克工具测量马达的电阻值，如果数值明显异常或者测量不到电阻值，则马达可能需要更换。
五、检查电路及保险丝电动后视镜的故障有时也可能与电路或保险丝问题有关。
车主可以检查后视镜电路线路是否完好，是否短路或开路。
此外，还要检查保险丝是否正常，是否需要更换。
对于电路或保险丝问题，建议寻求专业技师的帮助。
六、及时维修或更换如果以上方法都无法解决汽车电动后视镜故障，或者故障较为严重，驾驶者应及时联系专业汽车维修机构进行维修或更换。
毕竟行车安全至关重要，不要因小失大，让故障后视镜给自己和他人的安全造成威胁。
七、定期保养检查为了避免和减少电动后视镜故障的发生，驾驶者还应定期保养并检查汽车的各个部件。
定期检查可以发现并解决潜在问题，保持电动后视镜的正常工作状态。
任务4 电动后视镜不能调整故障的检测与修复
一、预备知识
1、电动后视镜的结构
电动后视镜是由后视镜、后视镜调整器构 成。
其中，后视镜调整是由2台永磁式直流电 动机来调整后视镜上下、左右方向的装置， 它由永磁式直流电动机、联动机构、霍尔位 置传感器及控制器组成。
电动后视镜组成
驾驶员通过控制器发出调整后视镜角度位 置指令给永磁式直流电动机，永磁式直流电 动机驱动联动机构以达到调整后视镜的角度 位置，并通过霍尔传感器进行后视镜所在位 置控制。
结构分解图
装配关系示意图
奇瑞B11外后视镜
结构分解示意图
装配关系示意图
2、电动后视镜控制电路
丰田皇冠轿车后视镜控制系统电路
桑塔纳2000轿车后视镜控制电路
北京现代索 纳塔轿车后
视镜
二、实训知识
1、使用/操作方法
• 1、调节总成的镜面角度，以满足不同驾驶员视野
的要求。
• 2、拨动翻转手柄，调节镜面上、下角度，防止眩
目。
2、注意事项
• 手工调节次数超出标准规定次数，操纵力将降低。
3、开关及其连接器的端子检修
● ● 向下调整 ● ● 向上调整
● ● 向右调整
● ● 向左调整
右 左 向下 向上 右下 左上
触点 调整状态
电动后视镜控制开关的工作状态。
汽车后视镜自动调节功能的故障排查与修复一、汽车后视镜自动调节功能的工作原理在深入探讨故障排查与修复之前，我们先来了解一下汽车后视镜自动调节功能的工作原理。
通常，该功能是通过电动马达、传感器、控制模块和相关的电路来实现的。
驾驶者操作车内的调节按钮或通过车辆的设置系统发出指令，控制模块接收到信号后，驱动电动马达工作，从而调整后视镜的角度。
传感器则用于监测后视镜的位置，并将信息反馈给控制模块，以确保调整的准确性。
二、常见故障类型1、后视镜完全无法调节这是最明显也是最严重的故障之一，可能是由于电源故障、控制模块损坏、电动马达故障或相关线路断路等原因引起。
2、后视镜调节不灵敏表现为调节过程缓慢、卡顿，可能是电动马达性能下降、机械部件磨损或润滑不足、线路接触不良等导致。
3、后视镜调节角度不准确即调节后的角度与预期不符，可能是传感器故障、控制模块的计算误差或者机械部件的安装问题。
4、单侧后视镜故障如果只有一侧后视镜出现问题，可能是该侧的电动马达、线路、传感器等单独部件的故障。
三、故障排查方法1、检查电源首先，检查车辆的保险丝是否熔断，相关的电源线路是否有断路、短路的情况。
可以使用万用表测量电源电压是否正常。
2、检查控制模块如果电源正常，接下来检查控制模块。
可以通过诊断设备读取控制模块的故障码，以确定是否存在模块本身的故障。
3、检查电动马达将后视镜从车上拆下，直接给电动马达供电，观察其是否能正常运转。
如果不能，说明电动马达可能损坏。
4、检查传感器使用诊断设备检测传感器的工作状态和输出信号是否正常。
5、检查线路仔细检查连接电动马达、传感器和控制模块的线路，查看是否有破损、插头松动、接触不良等情况。
6、机械部件检查对于调节不灵敏或角度不准确的情况，需要检查机械部件是否有磨损、变形、卡滞等问题，并进行必要的清洁和润滑。
四、修复措施1、更换保险丝或修复电源线路如果是保险丝熔断，更换相同规格的保险丝。
对于断路或短路的线路，需要进行修复或更换。
车辆后视镜故障的排查和修复步骤车辆后视镜对驾驶员来说是非常重要的安全装置，它能够帮助驾驶员观察到车辆周围的情况，提高驾驶的安全性。
然而，后视镜也可能会出现一些故障，影响驾驶者的观察能力。
本文将介绍车辆后视镜故障的排查和修复步骤，帮助车主解决这一问题。
一、检查连接线路1. 首先，确保车辆的电源系统正常工作。
检查车辆的电池是否电量充足，并检查电池的连接是否良好。
如果电池连接松动或腐蚀，应及时清洁或更换连接器。
2. 接下来，检查后视镜的连接线路。
确认线路连接是否正确，检查线路是否损坏或短路。
如果发现损坏或短路情况，应及时修复或更换故障线路。
二、检查后视镜开关1. 车辆后视镜通常有折叠和调整功能，这是通过后视镜开关来实现的。
检查开关是否工作正常，包括折叠开关和调整开关。
如果开关损坏，应及时更换新的开关。
2. 如果开关正常，但后视镜无法折叠或调整，可能是由于电动机故障。
使用万用表测量电动机的电压，确认电动机是否正常工作。
如有必要，可以更换电动机。
三、检查后视镜玻璃1. 后视镜玻璃是观察车辆周围情况的关键部件。
首先，检查玻璃表面是否有划痕或污渍。
如果有划痕，可以使用适当的玻璃清洁剂和柔软的清洁布仔细擦拭。
2. 如果后视镜玻璃碎裂或破损，应立即更换新的后视镜玻璃。
选择适合车辆型号和规格的玻璃，并按照安装说明正确安装。
四、检查电热后视镜1. 有些车辆配备了电热后视镜，在寒冷天气可以防止玻璃起雾。
如果电热后视镜无法正常工作，首先检查保险丝是否损坏。
如有必要，更换损坏的保险丝。
2. 如果保险丝正常，但电热后视镜仍无法工作，可能是电热线路故障。
使用万用表检查电热线路是否通电。
如发现线路损坏，需要修复或更换线路。
五、检查电动后视镜摇臂1. 一些车辆的后视镜通过电动摇臂来调整角度。
如果电动后视镜无法移动，首先检查摇臂连接是否松动或磨损，必要时进行紧固或更换零部件。
2. 如果摇臂连接正常，但电动后视镜仍无法移动，可能是电动摇臂电机故障。
