电动后视镜失灵故障诊断与修复

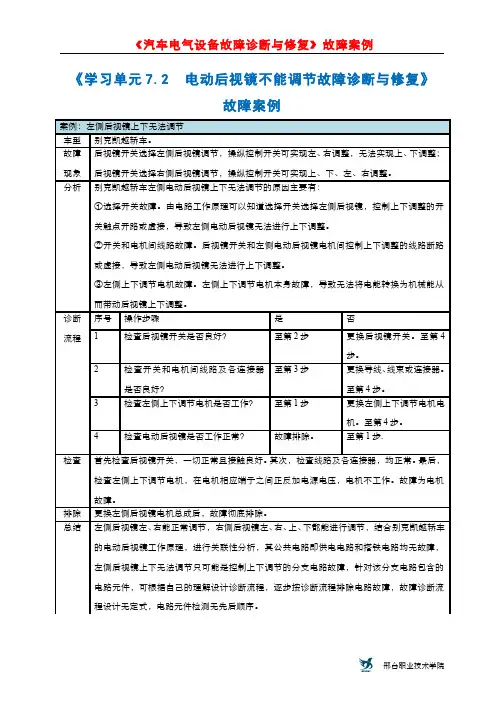

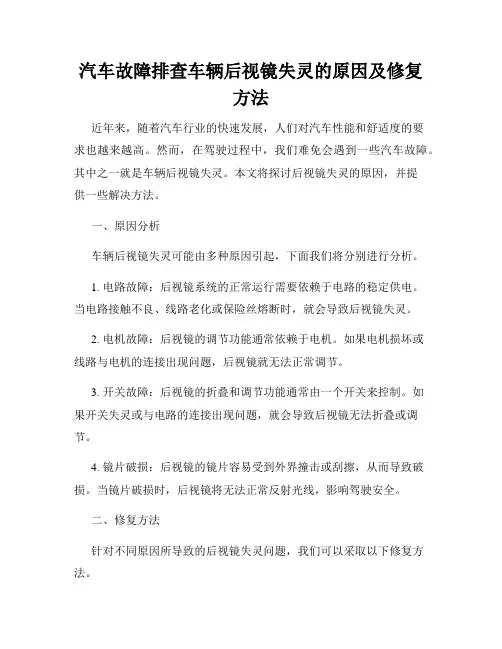

汽车故障排查车辆后视镜失灵的原因及修复方法近年来，随着汽车行业的快速发展，人们对汽车性能和舒适度的要求也越来越高。

然而，在驾驶过程中，我们难免会遇到一些汽车故障。

其中之一就是车辆后视镜失灵。

本文将探讨后视镜失灵的原因，并提供一些解决方法。

一、原因分析车辆后视镜失灵可能由多种原因引起，下面我们将分别进行分析。

1. 电路故障：后视镜系统的正常运行需要依赖于电路的稳定供电。

当电路接触不良、线路老化或保险丝熔断时，就会导致后视镜失灵。

2. 电机故障：后视镜的调节功能通常依赖于电机。

如果电机损坏或线路与电机的连接出现问题，后视镜就无法正常调节。

3. 开关故障：后视镜的折叠和调节功能通常由一个开关来控制。

如果开关失灵或与电路的连接出现问题，就会导致后视镜无法折叠或调节。

4. 镜片破损：后视镜的镜片容易受到外界撞击或刮擦，从而导致破损。

当镜片破损时，后视镜将无法正常反射光线，影响驾驶安全。

二、修复方法针对不同原因所导致的后视镜失灵问题，我们可以采取以下修复方法。

1. 检查电路：首先，我们需要检查车辆后视镜电路的连接情况。

确保电源线路无短路和断路，并检查保险丝的完好性。

如果发现问题，及时更换电路线路或保险丝。

2. 检查电机：如果后视镜调节失灵，我们可以尝试手动调节后视镜。

如果手动调节仍然无法起作用，那么很有可能是电机的故障。

这时候，我们需要将车辆送到专业维修中心进行电机的更换。

3. 检查开关：如果后视镜无法折叠或调节，我们可以检查开关的工作情况。

首先，用万用表检测开关的电压是否正常。

如果电压正常，那么很有可能是开关本身的故障。

此时，我们需要更换损坏的开关。

4. 更换镜片：当后视镜的镜片破损时，我们需要及时更换新的镜片。

在更换过程中，要确保选择适合车型的镜片，并保证安装牢固。

如果对于后视镜镜片的更换操作不熟悉，建议寻求专业人士的帮助。

总结：后视镜的失灵问题可能源于电路故障、电机故障、开关故障以及镜片的破损。

针对不同的故障原因，我们可以通过检查电路、电机和开关的工作情况来确诊问题，并采取相应的修复方法。

车辆电动折叠后视镜故障的排查和修复方法车辆的后视镜在行车中扮演着至关重要的角色，它们帮助驾驶员观察车辆后方的情况，确保交通安全。

然而，有时候车辆的电动折叠后视镜可能会出现故障，比如无法折叠、无法调节或者无法电动展开等问题。

在本文中，将介绍车辆电动折叠后视镜故障的排查和修复方法，帮助车主在遇到问题时能够及时解决。

一、故障排查方法在开始修复之前，我们首先需要找出后视镜故障的原因。

以下是一些常见的排查方法：1. 检查保险丝：故障的首要原因可能是保险丝熔断。

在车辆的电路上，有专门负责控制后视镜的保险丝。

检查保险丝是否熔断，如果是，更换相应的保险丝。

2. 检查开关：如果后视镜无法电动折叠或展开，有可能是开关损坏。

可以尝试使用万用表测试开关是否正常，如果开关有问题，需要更换新的开关。

3. 检查电源线：后视镜需要有稳定的电源供应，检查电源线是否存在松动、腐蚀或破损的情况。

如果发现问题，修复电源线或更换新的电源线。

4. 检查电动马达：如果后视镜无法电动调节位置，可能是电动马达出现故障。

将电动马达连接到电源并测试其运行状况。

如果电动马达不能正常工作，考虑更换新的电动马达。

二、故障修复方法一旦我们找到了后视镜故障的原因，接下来就可以进行修复了。

以下是一些常见的修复方法：1. 更换保险丝：如果后视镜的保险丝熔断了，我们需要根据保险丝的规格更换新的保险丝。

确保使用相同规格的保险丝进行更换。

2. 更换开关：如果开关损坏，我们需要购买并更换新的开关。

拆卸旧开关并安装新开关时，确保按照正确的安装步骤进行操作。

3. 修复电源线：如果电源线出现松动、腐蚀或破损，需要修复或更换电源线。

将松动的电源线固定好并确保接触良好。

如果电源线腐蚀或破损严重，建议更换整根电源线。

4. 更换电动马达：如果电动马达无法工作，我们需要购买并更换新的电动马达。

拆下旧电动马达，并按照新电动马达的安装说明进行安装。

总结：车辆电动折叠后视镜故障的排查和修复方法包括检查保险丝、开关、电源线和电动马达。

一、实验目的1. 掌握电动后视镜的故障诊断与检修方法；2. 提高实际操作技能，培养解决问题的能力；3. 了解电动后视镜的工作原理，为今后的维修工作奠定基础。

二、实验器材1. 电动后视镜；2. 万用表；3. 试灯；4. 熔断器；5. 电动后视镜开关；6. 车辆维修手册；7. 工具箱。

三、实验步骤1. 故障现象描述本实验以一辆行驶里程超过26万公里的雪铁龙爱丽舍轿车为例，该车左右电动后视镜均不能调节。

2. 故障分析根据该车电动后视镜电路原理分析，左右后视镜均不能工作的可能原因有：（1）电动后视镜电源电路有断路或熔断器烧断；（2）电动后视镜调节开关有故障；（3）调节开关到电动后视镜电动机之间的线路有断路之处；（4）左右后视镜的4个电动机均损坏。

3. 故障排除（1）检查熔断器。

打开驾驶席侧仪表板下的熔断器盒饰盖，检查F30熔断器，发现熔断器已烧断。

（2）检查后视镜电路有无短路。

在更换熔断器前，先检查电动后视镜电路中有无搭铁之处：用万用表电阻档测量熔断器输出端与搭铁之间的电阻，不导通；再将电动后视镜调节开关拨到左、右，并拨通上、下、左、右开关，万用表未出现电阻为0指示。

检测结果说明电动后视镜电路没有搭铁。

（3）更换同规格的熔断器，再接通左、右后视镜开关，进行上、下、左、右转动调节，后视镜能正常转动，故障排除。

4. 故障总结本次实验通过检查熔断器、电路短路、开关及线路等方面，成功排除电动后视镜不能调节的故障。

在今后的维修工作中，应注重以下方面：（1）仔细观察故障现象，结合车辆维修手册，分析故障原因；（2）严格按照操作规程进行检修，确保安全；（3）注重细节，如检查熔断器、线路连接等；（4）具备一定的实践经验，提高故障排除能力。

四、实验结论本次实验通过对电动后视镜的故障诊断与检修，成功排除故障，达到了实验目的。

在今后的工作中，将继续提高实际操作技能，为车主提供更优质的服务。

五、实验建议1. 在检修电动后视镜时，应注重安全，避免触电等事故发生；2. 检修过程中，要细心观察，发现问题及时处理；3. 定期检查电动后视镜，确保车辆安全行驶；4. 加强与同行的交流与合作，提高维修水平。

诊断排除电动后视镜系统故障实操内容一、故障的常见症状电动后视镜系统故障可能会导致以下常见的症状：1. 后视镜无法调整：无法通过控制开关或按钮调整后视镜的位置。

2. 后视镜调节过慢或过快：当调整后视镜位置时，镜头的移动速度不适当，可能过慢或过快。

3. 后视镜无法折叠/展开：无法通过控制开关或按钮将后视镜折叠或展开。

4. 后视镜无法加热：无法通过控制开关或按钮打开后视镜的加热功能。

5. 后视镜位置不稳定：后视镜在车辆行驶过程中不稳定，可能会自动调整位置或晃动。

二、故障排除步骤以下是一些常见的故障排除步骤，可供参考：1. 检查电源供应：首先检查电动后视镜系统的电源供应是否正常，包括保险丝，电源线路及连接器。

检查保险丝是否熔断，线路是否接触良好，连接器是否松动或损坏。

如果电源供应有问题，需要修复或更换相应的部件。

2. 检查开关或按钮：检查控制开关或按钮是否正常工作。

使用万用表测试开关或按钮是否有正常的电流或电压输出。

如果开关或按钮存在问题，可能需要更换开关或按钮。

3. 检查电动马达：使用万用表测试电动马达的电流或电阻值是否正常。

若电流或电阻值超出正常范围，可能需要更换电动马达。

4. 检查驱动器/模块：电动后视镜系统通常有一个驱动器或模块，用于控制后视镜的运动。

检查驱动器或模块是否正常工作。

使用万用表测试驱动器或模块的电压是否正常。

如果电压不正常，可能需要更换驱动器或模块。

5. 检查后视镜的机械结构：检查后视镜的机械结构是否良好。

检查后视镜座的连接器是否紧固，检查各个关节是否灵活。

如果机械结构存在问题，可能需要修复或更换相应的部件。

6. 检查加热元件：如果后视镜具有加热功能，检查加热元件是否正常。

使用万用表测试加热元件的电阻值是否正常。

如果电阻值超出正常范围，可能需要更换加热元件。

7. 检查车辆电气系统：有时候电动后视镜系统的故障可能与车辆电气系统有关。

检查车辆电气系统的其他相关部件，如继电器，电磁阀等，以确定是否存在其他故障影响电动后视镜系统的正常工作。

电动后视镜常见故障及解决方法
1 电动后视镜故障
电动后视镜是汽车上也比较关键的一个部件，它的功能是帮助司机更加便捷的操控和检查车辆后方的状况，但是有时候也容易出现故障，我们要学会如何正确处理，避免让故障影响正常的驾驶。

1.1 电源线故障
电动后视镜的电源线是比较容易出现故障的部分，首先要检查故障处是否有烧坏的现象，如果没有可以进行画面调节，如果出现画面不清晰或者断线状态，就需要检查线是否断开或者电源线存在外漏现象，可以使用探头检查这是否存在短路的情况，如果出现短路，则需要更换电缆。

1.2 电机故障
电动后视镜的电机是另一个比较容易出现故障的部分，首先可以先查看是否有电动操作，如果有则需要检查是否发生卡死，前后振动过大或者控制不灵活，如果是这些问题，一般可以通过清洁电动后视镜内部外围结构以及润滑油等方式恢复正常使用。

1.3 控制板故障
部分电动后视镜还有一个比较特殊的部分，即控制板，控制板的故障的表现一般就是电动故障，首先要检查控制板是否完整，如果完整的话则要检查相关的开关是否灵活的进行操作，如果出现不灵活则
可以使用湿布清洗控制板，如果控制板本身出现问题，则需要更换新
的控制板。

2 注意事项
在操作电动后视镜时，要保持风挡擦洗液中的温度正常，同时要
记住要在安装完成后，做正确的功能测试，保证后视镜没有任何故障。

最后，要注意定期检查，及时发现问题并处理，这样可以保证电动后
视镜的正常运行。

汽车后视镜自动调节功能的故障排查与修复一、汽车后视镜自动调节功能的工作原理在深入探讨故障排查与修复之前，我们先来了解一下汽车后视镜自动调节功能的工作原理。

通常，该功能是通过电动马达、传感器、控制模块和相关的电路来实现的。

驾驶者操作车内的调节按钮或通过车辆的设置系统发出指令，控制模块接收到信号后，驱动电动马达工作，从而调整后视镜的角度。

传感器则用于监测后视镜的位置，并将信息反馈给控制模块，以确保调整的准确性。

二、常见故障类型1、后视镜完全无法调节这是最明显也是最严重的故障之一，可能是由于电源故障、控制模块损坏、电动马达故障或相关线路断路等原因引起。

2、后视镜调节不灵敏表现为调节过程缓慢、卡顿，可能是电动马达性能下降、机械部件磨损或润滑不足、线路接触不良等导致。

3、后视镜调节角度不准确即调节后的角度与预期不符，可能是传感器故障、控制模块的计算误差或者机械部件的安装问题。

4、单侧后视镜故障如果只有一侧后视镜出现问题，可能是该侧的电动马达、线路、传感器等单独部件的故障。

三、故障排查方法1、检查电源首先，检查车辆的保险丝是否熔断，相关的电源线路是否有断路、短路的情况。

可以使用万用表测量电源电压是否正常。

2、检查控制模块如果电源正常，接下来检查控制模块。

可以通过诊断设备读取控制模块的故障码，以确定是否存在模块本身的故障。

3、检查电动马达将后视镜从车上拆下，直接给电动马达供电，观察其是否能正常运转。

如果不能，说明电动马达可能损坏。

4、检查传感器使用诊断设备检测传感器的工作状态和输出信号是否正常。

5、检查线路仔细检查连接电动马达、传感器和控制模块的线路，查看是否有破损、插头松动、接触不良等情况。

6、机械部件检查对于调节不灵敏或角度不准确的情况，需要检查机械部件是否有磨损、变形、卡滞等问题，并进行必要的清洁和润滑。

四、修复措施1、更换保险丝或修复电源线路如果是保险丝熔断，更换相同规格的保险丝。

对于断路或短路的线路，需要进行修复或更换。

摘 要摘要：车电动后视镜反映汽车后方、侧方和下方的情况，使驾驶 者可以间接看清楚这些位置的情况，扩大了驾驶者的视野范围。

汽车 后视镜的控制应简单可靠，并且可以依据驾驶员的要求随时进行调 节。

本毕业设计针对电动后视镜功能、类型、组成、原理和检修案例 分析，依据电动后视镜的结构控制类型。

分析其故障原因，进行检修 分析，实现对电动后视镜的结构了解。

结合电动后视镜在汽车上的应 用，提出电动后视镜的检修方法。

并对控制电路给出电路图，使检测 维修简化，从而在保证实现电动后视镜控制，同时减少了维修时间。

关键词：电动后视镜 控制类型 检修分析 电路图目录绪论 (1)第 1 章 汽车电动后视镜的组成与原理 (2)1.1 电动后视镜的组成 (2)1.1.1 电动后视镜的工作原理 (3)1.1.2 北京现代索纳塔轿车电动后视镜电路 (3)1.1.3 本田雅阁轿车电动后视镜控制电路（带除霜器） (5)第 2 章 汽车电动后视镜的检修 (9)2.1 电动后视镜主要部件的检修 (9)2.1.1 电动后视镜开关 (9)2.1.2 电动后视镜执行器 (9)2.1.3 电动后视镜电动机 (9)2.2 电动后视镜常见故障检修 (10)2.2.1 左右两个后视镜均不工作 (10)2.2.2 一个后视镜在上下位置不工作 (11)2.2.3 一个后视镜在左右位置不工作 (11)2.2.4 一个后视镜不工作 (12)第 3 章 典型故障案例分析 (13)3.1 现代索纳塔轿车电动后视镜不工作 (13)3.2 上海通用别克轿车出现左右后视镜均不工作现象 (13)总结 (16)致谢 (17)参考文献 (18)绪论随着汽车电子技术的飞速发展，给汽车维修业带来了前所未有的 冲击。

汽车产品的中大量采用电子技术，引起汽车维修技术划时代的 变革。

传统的点火系统维修技术对当代的汽车维修已难以下手。

时代 在进步，时代在召唤新型的汽车故障诊断技术、维修修理技术，即新 的诊断维修观念、新的检测方式和新的维修方法，同时也在召唤这新 型的汽车维修技术培训模式以及相关教材。

车辆后视镜故障的排查和修复步骤车辆后视镜对驾驶员来说是非常重要的安全装置，它能够帮助驾驶员观察到车辆周围的情况，提高驾驶的安全性。

然而，后视镜也可能会出现一些故障，影响驾驶者的观察能力。

本文将介绍车辆后视镜故障的排查和修复步骤，帮助车主解决这一问题。

一、检查连接线路1. 首先，确保车辆的电源系统正常工作。

检查车辆的电池是否电量充足，并检查电池的连接是否良好。

如果电池连接松动或腐蚀，应及时清洁或更换连接器。

2. 接下来，检查后视镜的连接线路。

确认线路连接是否正确，检查线路是否损坏或短路。

如果发现损坏或短路情况，应及时修复或更换故障线路。

二、检查后视镜开关1. 车辆后视镜通常有折叠和调整功能，这是通过后视镜开关来实现的。

检查开关是否工作正常，包括折叠开关和调整开关。

如果开关损坏，应及时更换新的开关。

2. 如果开关正常，但后视镜无法折叠或调整，可能是由于电动机故障。

使用万用表测量电动机的电压，确认电动机是否正常工作。

如有必要，可以更换电动机。

三、检查后视镜玻璃1. 后视镜玻璃是观察车辆周围情况的关键部件。

首先，检查玻璃表面是否有划痕或污渍。

如果有划痕，可以使用适当的玻璃清洁剂和柔软的清洁布仔细擦拭。

2. 如果后视镜玻璃碎裂或破损，应立即更换新的后视镜玻璃。

选择适合车辆型号和规格的玻璃，并按照安装说明正确安装。

四、检查电热后视镜1. 有些车辆配备了电热后视镜，在寒冷天气可以防止玻璃起雾。

如果电热后视镜无法正常工作，首先检查保险丝是否损坏。

如有必要，更换损坏的保险丝。

2. 如果保险丝正常，但电热后视镜仍无法工作，可能是电热线路故障。

使用万用表检查电热线路是否通电。

如发现线路损坏，需要修复或更换线路。

五、检查电动后视镜摇臂1. 一些车辆的后视镜通过电动摇臂来调整角度。

如果电动后视镜无法移动，首先检查摇臂连接是否松动或磨损，必要时进行紧固或更换零部件。

2. 如果摇臂连接正常，但电动后视镜仍无法移动，可能是电动摇臂电机故障。

电动后视镜常见故障及解决方法电动后视镜是现代汽车上常见的配置，它可以帮助驾驶员在行驶过程中观察车辆后方的情况，提高驾驶安全性。

然而，随着使用时间的增长，电动后视镜也会出现一些常见故障，影响驾驶的正常使用。

本文将针对电动后视镜的常见故障进行分析，并提供相应的解决方法，希望能够帮助车主们更好地解决这些问题。

1. 电动后视镜无法正常调节。

当发现电动后视镜无法正常调节时，首先需要检查一下后视镜的电源供应是否正常。

可以通过检查后视镜的保险丝或者继电器来确认电源是否正常。

如果电源正常，那么可能是后视镜的调节按钮出现故障，需要更换新的按钮来解决问题。

另外，也有可能是后视镜的电动调节机构出现了故障，需要进行维修或更换。

2. 后视镜折叠功能失效。

一些车型的后视镜具有折叠功能，可以在停车时将后视镜折叠起来，以免被他人或其他车辆损坏。

如果发现后视镜的折叠功能失效，可以先检查一下后视镜的折叠电机是否正常。

如果电机正常，那么可能是控制折叠功能的电路出现了故障，需要检查电路并进行维修。

3. 后视镜玻璃模糊或有裂痕。

长时间的使用会导致后视镜玻璃表面出现模糊或者裂痕，影响观察效果。

这时可以使用专门的镜面清洁剂来清洁后视镜玻璃，将污垢和灰尘清洗干净。

如果后视镜玻璃出现了裂痕，那么需要更换新的后视镜玻璃，以确保驾驶时的观察效果。

4. 后视镜抖动或噪音过大。

在行驶过程中，如果发现后视镜出现抖动或者噪音过大的情况，可能是后视镜的支架出现了松动或者损坏。

这时需要检查后视镜的支架，并进行紧固或更换。

另外，也有可能是后视镜的电动调节机构出现了故障，需要进行维修或更换。

总结：电动后视镜作为车辆的重要配置，对于驾驶安全具有重要意义。

因此，一旦发现电动后视镜出现故障，需要及时进行排查和处理，以免影响驾驶安全。

希望本文提供的常见故障及解决方法能够帮助车主们更好地维护和保养自己的车辆后视镜，确保驾驶安全。

电动后视镜常见故障及解决方法
一、电动后视镜无法调节。

当发现电动后视镜无法进行上下、左右调节时，可能是因为电动后视镜的电机出现了故障。

此时，可以先检查一下后视镜的保险丝是否正常，如果保险丝正常，那么很可能是电机本身出现了问题。

解决方法是需要更换后视镜的电机部件，或者是整个后视镜组件。

二、后视镜玻璃模糊。

有时候在使用电动后视镜的过程中，会发现后视镜玻璃出现模糊的情况，这会影响到后方的观察。

这种情况通常是由于后视镜内部的雾气或灰尘导致的。

解决方法是可以使用专门的后视镜清洁剂进行清洁，或者是在车辆使用过程中保持通风良好，避免雾气的产生。

三、电动后视镜抖动。

在行驶过程中，有时会发现电动后视镜出现抖动的情况，这可能是由于后视镜的固定螺丝松动或者是电动后视镜的支架出现了问题。

解决方法是需要检查后视镜的固定螺丝是否松动，如果松动则需要进行紧固，如果固定螺丝正常，则可能需要更换支架部件。

四、后视镜电动折叠失灵。

一些车型的后视镜具有电动折叠功能，但有时会发现电动折叠失灵的情况。

这可能是由于电动折叠马达或者是折叠开关出现了问题。

解决方法是需要检查电动折叠马达和开关部件，如果出现故障则需要进行更换。

总结，电动后视镜是车辆上重要的安全配件，但在日常使用中也会出现一些常见故障。

针对这些故障，我们可以根据具体情况进行检查和维修，或者是寻求专业
人士的帮助。

希望本文介绍的电动后视镜常见故障及解决方法能够帮助大家更好地维护和保养车辆的后视镜，确保行车安全。

解决汽车电动后视镜故障的技巧与方法对于驾驶汽车的人来说，后视镜是行车安全不可或缺的重要部件。

然而，由于各种原因，汽车电动后视镜可能会出现故障，影响驾驶者的视线和安全。

本文将介绍一些解决汽车电动后视镜故障的技巧与方法，帮助驾驶者及时修复并保持行车安全。

一、检查电源连接在解决汽车电动后视镜故障时，首先要检查电源连接是否正常。

这包括检查电源线是否完好无损，连接端是否紧固以及继电器的工作状态。

如果发现电源连接松动、断裂或继电器损坏，应及时修复或更换相关部件。

二、调整后视镜位置电动后视镜故障的常见问题之一是位置调整失灵。

此时，驾驶者可以手动调整后视镜的位置以暂时解决问题。

具体方法是在车辆停止行驶时，用手轻轻推动或拨动后视镜，调整其位置到适合自己的角度。

三、检查开关控制后视镜的电动调整通常通过仪表盘上的开关进行控制。

如果发现电动后视镜无法调整，可以检查开关的工作状态。

可以通过按下开关后是否有电流流过来判断，或者可以用万用表进行测试。

如果开关损坏，需要及时更换。

四、检查后视镜电动马达电动后视镜故障的另一个常见问题是马达失灵。

一旦发现后视镜无法移动，驾驶者可以检查马达是否正常运转。

可以利用多米尼克工具测量马达的电阻值，如果数值明显异常或者测量不到电阻值，则马达可能需要更换。

五、检查电路及保险丝电动后视镜的故障有时也可能与电路或保险丝问题有关。

车主可以检查后视镜电路线路是否完好，是否短路或开路。

此外，还要检查保险丝是否正常，是否需要更换。

对于电路或保险丝问题，建议寻求专业技师的帮助。

六、及时维修或更换如果以上方法都无法解决汽车电动后视镜故障，或者故障较为严重，驾驶者应及时联系专业汽车维修机构进行维修或更换。

毕竟行车安全至关重要，不要因小失大，让故障后视镜给自己和他人的安全造成威胁。

七、定期保养检查为了避免和减少电动后视镜故障的发生，驾驶者还应定期保养并检查汽车的各个部件。

定期检查可以发现并解决潜在问题，保持电动后视镜的正常工作状态。

1后视镜结构组成及系统电路后视镜的功能主要是让驾驶员观察汽车两侧的行人、车辆及其他障碍物，确保行车和倒车安全[1]。

1.1后视镜结构组成迈腾B8L后视镜主要由车门控制单元集中控制，整个系统包含后视镜控制开关、左右侧后视镜总成、驾驶员侧车门控制单元J386、前排乘客侧车门控制单元J387。

后视镜总成中包含后视镜玻璃水平、垂直调节电机、后视镜折叠电机、后视镜加热电阻丝和后视镜转向信号灯。

后视镜控制开关主要由后视镜选择开关、后视镜玻璃调节开关、后视镜加热开关和后视镜折叠开关组成。

1.2后视镜系统电路迈腾B8L后视镜系统电路如图1所示。

1.2.1后视镜折叠方式①利用车钥匙：当按压车钥匙解锁或者上锁键时，J519接受到钥匙信号，通过舒适总线将信号传输给J386和J387。

J386和J387根据收到的信号，控制二个后视镜的折叠电机。

②无钥匙进入：当通过无钥匙进入车辆或者上锁车辆时，J386将门把手上的触摸传感器信号传输给J965，J965通过天线寻找车钥匙，比对钥匙合法后，通过舒适总线将信号再传到J386和J387，J386、J387控制折叠电机。

③利用机械钥匙：当用机械钥匙开启或者锁止汽车时，拧住不放，J386、J387接受到机械钥匙开锁或锁止信号，然后控制后视镜折叠电机。

④利用开关EX11中的E263：如图2，将开关拨到E263位置，J386监控到电压变化后控制折叠电机，J387通过舒适总线接受到信号，控制副驾后视镜折叠电机。

1.2.2后视镜玻璃调节过程由图2可知，L、R选档开关内部各为二个不同阻值的电阻。

拨到不同档位时，J386根据电压的不同，判断所选档位。

后视镜玻璃调节按钮内部是三个不同阻值的电阻和一个搭铁触点，操作E43时，J386根据电压的变化，判断后视镜玻璃调节的方向，然后控制后视镜玻璃调节电机。

同时，J387通过舒适总线收到信号，控制副驾后视镜玻璃调节电机。

2后视镜故障诊断思路后视镜故障诊断思路如图3所示，首先仔细观察故障现象，用汽车诊断仪读取故障码或数据流，结合后视镜工作过程，分析可能的故障原因，缩小检测范围。

2014款比亚迪速锐电动外后视镜无法折叠故障检修方案设计。

为了对2014款比亚迪速锐电动车的外后视镜无法折叠的故障
进行检修，可以按照以下方案进行设计：
1. 故障诊断：首先需要检查外后视镜是否能够正常调节和移动。

如果无法调节或移动，可能是电动驱动继电器、开关、电机或电路出现故障。

2. 电路检查：使用万用表检查电动驱动继电器、开关和电机的电路连接是否稳定。

查看是否有损坏的电线、接头或其他电路故障。

3. 继电器检查：检查电动驱动继电器是否正常工作。

可以使用测试仪器或者替换一个已知工作正常的继电器进行测试。

4. 开关检查：检查电动控制开关是否损坏，并确保其正常工作。

如果开关无法工作，可能需要更换或修复。

5. 电动驱动电机检查：检查电动驱动电机是否受损或卡住。

可以尝试手动移动电机杆，如果无法移动或出现异常声音，可能需要更换电动驱动电机。

6. 修复或更换：根据具体故障情况，对损坏或无法工作的部件进行修复或更换。

确保新部件与车辆的电气系统兼容。

7. 功能测试：完成修复或更换后，进行外后视镜的功能测试。

确保外后视镜能够正常折叠和展开。

8. 系统复检：对整个电动外后视镜系统进行综合检查，确保没有其他潜在的故障。

请注意，如果您对电动系统和车辆维修没有经验，请寻求专业的帮助或咨询比亚迪授权的维修中心。
