简议桥梁工程建设中的悬臂挂篮施工及其质量控制

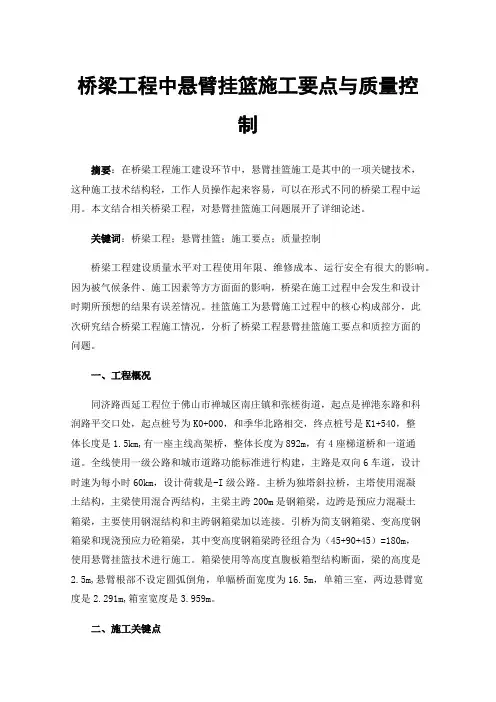

桥梁工程中悬臂挂篮施工要点与质量控制摘要：在桥梁工程施工建设环节中，悬臂挂篮施工是其中的一项关键技术，这种施工技术结构轻，工作人员操作起来容易，可以在形式不同的桥梁工程中运用。

本文结合相关桥梁工程，对悬臂挂篮施工问题展开了详细论述。

关键词：桥梁工程；悬臂挂篮；施工要点；质量控制桥梁工程建设质量水平对工程使用年限、维修成本、运行安全有很大的影响。

因为被气候条件、施工因素等方方面面的影响，桥梁在施工过程中会发生和设计时期所预想的结果有误差情况。

挂篮施工为悬臂施工过程中的核心构成部分，此次研究结合桥梁工程施工情况，分析了桥梁工程悬臂挂篮施工要点和质控方面的问题。

一、工程概况同济路西延工程位于佛山市禅城区南庄镇和张槎街道，起点是禅港东路和科润路平交口处，起点桩号为K0+000，和季华北路相交，终点桩号是K1+540，整体长度是1.5km,有一座主线高架桥，整体长度为892m，有4座梯道桥和一道通道。

全线使用一级公路和城市道路功能标准进行构建，主路是双向6车道，设计时速为每小时60km，设计荷载是-I级公路。

主桥为独塔斜拉桥，主塔使用混凝土结构，主梁使用混合两结构，主梁主跨200m是钢箱梁，边跨是预应力混凝土箱梁，主要使用钢混结构和主跨钢箱梁加以连接。

引桥为简支钢箱梁、变高度钢箱梁和现浇预应力砼箱梁，其中变高度钢箱梁跨径组合为（45+90+45）=180m，使用悬臂挂篮技术进行施工。

箱梁使用等高度直腹板箱型结构断面，梁的高度是2.5m,悬臂根部不设定圆弧倒角，单幅桥面宽度为16.5m，单箱三室，两边悬臂宽度是2.291m,箱室宽度是3.959m。

二、施工关键点（一）挂篮制作与安装施工悬臂挂篮施工多半运用于桥梁工程中，这主要是因为该技术运用操作简单便捷、组织结构轻。

不过，这一施工结构对挂篮制作、安装有相当严格的要求，关键体现在：第一，制作方面。

挂篮设计以前，需要相关设计工作人员仔细核对施工设计图纸，这样做可以避免因为设计图纸有误差从而降低工程施工工作质量。

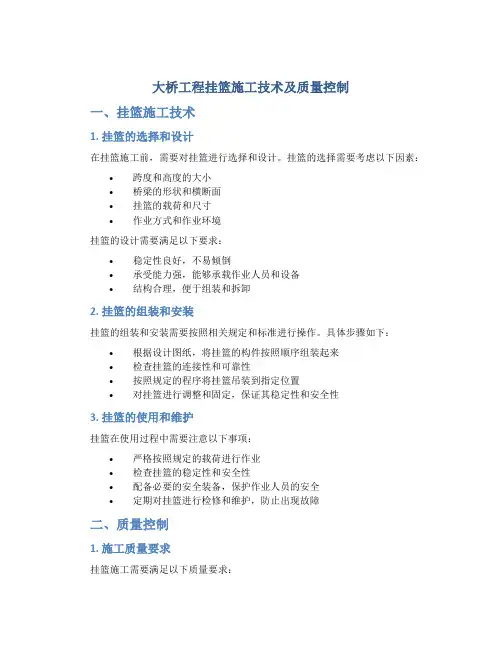

大桥工程挂篮施工技术及质量控制一、挂篮施工技术1. 挂篮的选择和设计在挂篮施工前，需要对挂篮进行选择和设计。

挂篮的选择需要考虑以下因素：•跨度和高度的大小•桥梁的形状和横断面•挂篮的载荷和尺寸•作业方式和作业环境挂篮的设计需要满足以下要求：•稳定性良好，不易倾倒•承受能力强，能够承载作业人员和设备•结构合理，便于组装和拆卸2. 挂篮的组装和安装挂篮的组装和安装需要按照相关规定和标准进行操作。

具体步骤如下：•根据设计图纸，将挂篮的构件按照顺序组装起来•检查挂篮的连接性和可靠性•按照规定的程序将挂篮吊装到指定位置•对挂篮进行调整和固定，保证其稳定性和安全性3. 挂篮的使用和维护挂篮在使用过程中需要注意以下事项：•严格按照规定的载荷进行作业•检查挂篮的稳定性和安全性•配备必要的安全装备，保护作业人员的安全•定期对挂篮进行检修和维护，防止出现故障二、质量控制1. 施工质量要求挂篮施工需要满足以下质量要求：•挂篮必须稳定，不得发生倾覆等安全事故•挂篮结构应合理，能够满足施工要求•挂篮设备应符合国家安全标准2. 质量控制措施为了保证挂篮施工质量，需要采取以下控制措施：•对挂篮设备进行全面检查，确保安全合格•针对不同的施工环节，采取相应的施工控制措施•加强现场管理和培训，提高作业人员的安全意识和质量意识•实行全过程记录和监督，对质量问题及时处理和纠正3. 质量检测及验收挂篮工程竣工后，需要对其进行质量检测和验收。

具体步骤如下：•对挂篮的设计和施工文件进行审核，确保符合相关规范和标准要求•对挂篮的安装、使用及维护进行检查，确保其符合设计标准和质量要求•对挂篮进行载荷试验和静载试验，确保其承载能力达到设计要求•向相关部门提交验收报告，获得验收通过后方可交付使用4. 财务管理挂篮施工需要做好财务管理，确保施工过程中资金的合理使用和监管。

具体做法如下：•制定合理的施工预算和成本控制方案•对施工过程中的资金收支进行严格管理和记录•按照规定的程序进行结算和审计，保证资金流程的透明化三、总结本文介绍了大桥工程挂篮施工技术及质量控制，详细阐述了挂篮的选择、设计、组装和安装、使用和维护，以及质量控制措施和质量检测及验收、财务管理等方面的内容，有助于提高大桥工程挂篮施工的质量和效率。

二、桥梁施工中挂篮施工的质量控制措施
1、预留孔位要准确。预留在各断面上的孔位，以3寸焊管的中心定位，孔径要跟水平面垂直，孔位偏移误差土10mm以内，它是确保932拉杆顺利张拉的关键。
2、导梁拼装要保持水平。用精密水准仪器测量标高，使两根导梁保持在同一水平面上，前支点钢箱制作时，要按照桥面的横坡(1．5％)，保持钢箱的顶板水平。
[1]宋普河.关于桥梁施工中悬臂挂篮技术的研究[J].四川建材，2013（08）.
[2]冉启智.桥梁悬臂浇筑施工过程中挂篮模板适用性研究[D].江苏科技大学，2012（12）.
[3]李伟华.大汶口桥梁工程施工质量管ห้องสมุดไป่ตู้研究[D].山东大学，2013（11）.
桥梁施工中挂篮施工质量管理的具体措施
摘要：挂篮施工对桥梁的施工质量有着重要的影响。基于挂篮施工的特殊性以及挂篮施工的重要性，在挂篮施工中做好质量管理并提高质量管理效果，对满足桥梁施工需要和做好挂篮施工具有重要意义。因此，我们应对桥梁施工中的挂篮施工进行重点分析，具体从挂篮安装的质量控制、挂篮锚固的控制、挂篮荷载预压的质量控制、桥梁结构尺寸的控制以及施工过程中预应力张拉控制等方面入手，提高桥梁施工挂篮施工质量管理的整体效果。
四、挂篮锚固控制
每组挂篮的主导梁利用三根设计的竖向预应力钢筋（Ø32精轧螺纹钢）。在挂篮安装之后，应对挂篮进行锚固，通过有效的锚固措施，能够提高挂篮的稳定性，保证挂篮施工能够有序进行。在具体的锚固施工中，提高挂篮的稳定性和挂篮的锚固效果。因此，在挂篮锚固质量控制中，应做好锚固钢筋的检验，并根据锚固施工实际，将锚固钢筋检验指标与图纸规定指标相对应，提高挂篮锚固的质量控制效果，满足挂篮锚固施工的实际需要，使挂篮锚固质量能够符合图纸标准，保证挂篮的稳定性达标。

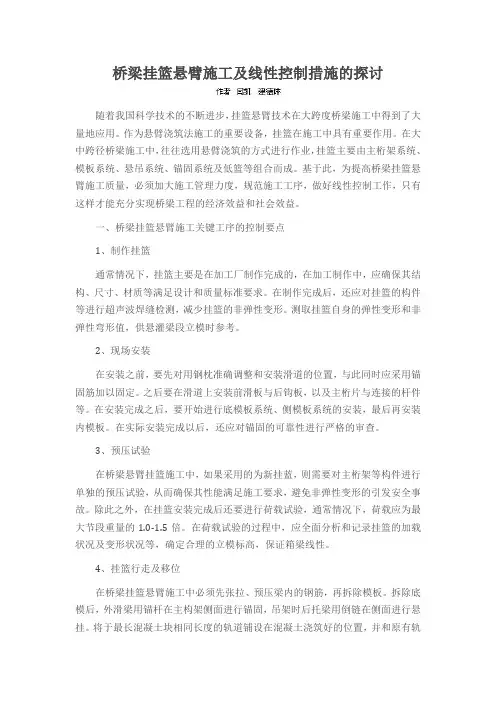

桥梁挂篮悬臂施工及线性控制措施的探讨随着我国科学技术的不断进步，挂篮悬臂技术在大跨度桥梁施工中得到了大量地应用。

作为悬臂浇筑法施工的重要设备，挂篮在施工中具有重要作用。

在大中跨径桥梁施工中，往往选用悬臂浇筑的方式进行作业，挂篮主要由主桁架系统、模板系统、悬吊系统、锚固系统及低篮等组合而成。

基于此，为提高桥梁挂篮悬臂施工质量，必须加大施工管理力度，规范施工工序，做好线性控制工作，只有这样才能充分实现桥梁工程的经济效益和社会效益。

一、桥梁挂篮悬臂施工关键工序的控制要点1、制作挂篮通常情况下，挂篮主要是在加工厂制作完成的，在加工制作中，应确保其结构、尺寸、材质等满足设计和质量标准要求。

在制作完成后，还应对挂篮的构件等进行超声波焊缝检测，减少挂篮的非弹性变形。

测取挂篮自身的弹性变形和非弹性弯形值，供悬灌梁段立模时参考。

2、现场安装在安装之前，要先对用钢枕准确调整和安装滑道的位置，与此同时应采用锚固筋加以固定。

之后要在滑道上安装前滑板与后钩板，以及主桁片与连接的杆件等。

在安装完成之后，要开始进行底模板系统、侧模板系统的安装，最后再安装内模板。

在实际安装完成以后，还应对锚固的可靠性进行严格的审查。

3、预压试验在桥梁悬臂挂篮施工中，如果采用的为新挂蓝，则需要对主桁架等构件进行单独的预压试验，从而确保其性能满足施工要求，避免非弹性变形的引发安全事故。

除此之外，在挂篮安装完成后还要进行荷载试验，通常情况下，荷载应为最大节段重量的1.0-1.5倍。

在荷载试验的过程中，应全面分析和记录挂篮的加载状况及变形状况等，确定合理的立模标高，保证箱梁线性。

4、挂篮行走及移位在桥梁挂篮悬臂施工中必须先张拉、预压梁内的钢筋，再拆除模板。

拆除底模后，外滑梁用锚杆在主构架侧面进行锚固，吊架时后托梁用倒链在侧面进行悬挂。

将于最长混凝土块相同长度的轨道铺设在混凝土浇筑好的位置，并和原有轨道进行焊接，确保其轨道的整体性。

在移动挂蓝的过程中，将滑梁需要的吊点扣架及时在顶板预留孔位置进行安装，进而增加桥梁结构的稳定性及提高其强度。

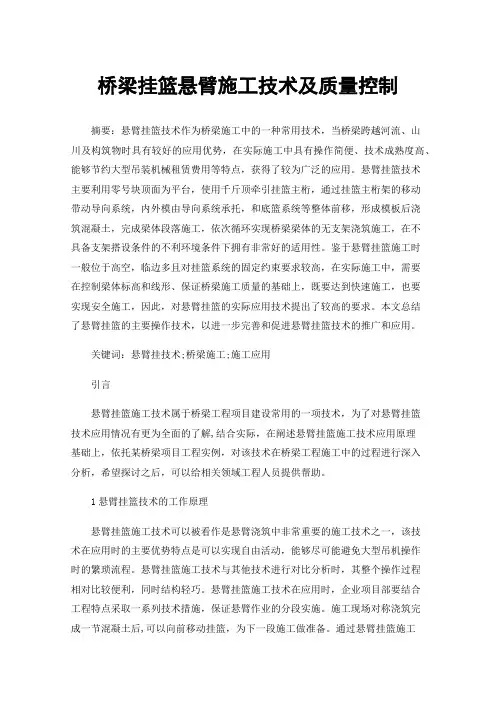

桥梁挂篮悬臂施工技术及质量控制摘要：悬臂挂篮技术作为桥梁施工中的一种常用技术，当桥梁跨越河流、山川及构筑物时具有较好的应用优势，在实际施工中具有操作简便、技术成熟度高、能够节约大型吊装机械租赁费用等特点，获得了较为广泛的应用。

悬臂挂篮技术主要利用零号块顶面为平台，使用千斤顶牵引挂篮主桁，通过挂篮主桁架的移动带动导向系统，内外模由导向系统承托，和底篮系统等整体前移，形成模板后浇筑混凝土，完成梁体段落施工，依次循环实现桥梁梁体的无支架浇筑施工，在不具备支架搭设条件的不利环境条件下拥有非常好的适用性。

鉴于悬臂挂篮施工时一般位于高空，临边多且对挂篮系统的固定约束要求较高，在实际施工中，需要在控制梁体标高和线形、保证桥梁施工质量的基础上，既要达到快速施工，也要实现安全施工，因此，对悬臂挂篮的实际应用技术提出了较高的要求。

本文总结了悬臂挂篮的主要操作技术，以进一步完善和促进悬臂挂篮技术的推广和应用。

关键词：悬臂挂技术;桥梁施工;施工应用引言悬臂挂篮施工技术属于桥梁工程项目建设常用的一项技术，为了对悬臂挂篮技术应用情况有更为全面的了解,结合实际，在阐述悬臂挂篮施工技术应用原理基础上，依托某桥梁项目工程实例，对该技术在桥梁工程施工中的过程进行深入分析，希望探讨之后，可以给相关领域工程人员提供帮助。

1悬臂挂篮技术的工作原理悬臂挂篮施工技术可以被看作是悬臂浇筑中非常重要的施工技术之一，该技术在应用时的主要优势特点是可以实现自由活动，能够尽可能避免大型吊机操作时的繁琐流程。

悬臂挂篮施工技术与其他技术进行对比分析时，其整个操作过程相对比较便利，同时结构轻巧。

悬臂挂篮施工技术在应用时，企业项目部要结合工程特点采取一系列技术措施，保证悬臂作业的分段实施。

施工现场对称浇筑完成一节混凝土后,可以向前移动挂篮，为下一段施工做准备。

通过悬臂挂篮施工技术在桥梁施工中的应用，不仅能够从根本上保证整个施工进度得到有效推进，而且能够为施工质量提供保证。

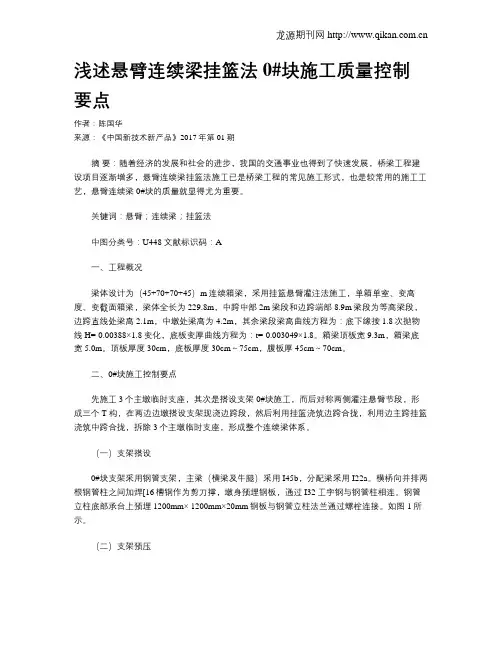

浅述悬臂连续梁挂篮法0#块施工质量控制要点作者：陈国华来源：《中国新技术新产品》2017年第01期摘要：随着经济的发展和社会的进步，我国的交通事业也得到了快速发展，桥梁工程建设项目逐渐增多，悬臂连续梁挂篮法施工已是桥梁工程的常见施工形式，也是较常用的施工工艺，悬臂连续梁0#块的质量就显得尤为重要。

关键词：悬臂；连续梁；挂篮法中图分类号：U448 文献标识码：A一、工程概况梁体设计为（45+70+70+45）m连续箱梁，采用挂篮悬臂灌注法施工，单箱单室、变高度、变截面箱梁，梁体全长为229.8m，中跨中部2m梁段和边跨端部8.9m梁段为等高梁段，边跨直线处梁高2.1m，中墩处梁高为4.2m，其余梁段梁高曲线方程为：底下缘按1.8次抛物线H=-0.00388×1.8变化，底板变厚曲线方程为：t=-0.003049×1.8。

箱梁顶板宽9.3m，箱梁底宽5.0m。

顶板厚度30cm，底板厚度30cm～75cm，腹板厚45cm～70cm。

二、0#块施工控制要点先施工3个主墩临时支座，其次是搭设支架0#块施工，而后对称两侧灌注悬臂节段，形成三个T构，在两边边墩搭设支架现浇边跨段，然后利用挂篮浇筑边跨合拢，利用边主跨挂篮浇筑中跨合拢，拆除3个主墩临时支座，形成整个连续梁体系。

（一）支架搭设0#块支架采用钢管支架，主梁（横梁及牛腿）采用I45b，分配梁采用I22a。

横桥向并排两根钢管柱之间加焊[16槽钢作为剪刀撑，墩身预埋钢板，通过I32工字钢与钢管柱相连。

钢管立柱底部承台上预埋1200mm× 1200mm×20mm钢板与钢管立柱法兰通过螺栓连接。

如图1所示。

（二）支架预压支架经过监理检查验收合格后，方可进行支架预压。

按0#块设计总重量的50%、75%、100%、120%进行支架预压，以验证支架的强度、刚度和稳定性。

通过支架预压，消除支架的非弹性变形量，计算支架的弹性变形量，为模板调整标高提供依据。

（2）挂篮施工的主要控制要点 ①在具体的挂篮使用过程中，为了不使挂篮出现走偏等现象，需要对两侧的千斤顶顶速进行测量，要使速度一致。 ②在混凝土浇筑施工过程中，两侧应同时对称进行混凝土的浇筑，这样可以有效避免出现偏载过大的问题，同时浇筑过程中还需要对 挂篮的变形情况进行观测。 ③止退钢销的悬臂长度应控制在 15cm 左右，最大不得超过 18cm，以防止钢销在弯矩的作用下出现破坏。 （3）混凝土浇筑的控制要点 在具体的施工中要注意以下四个方面：①在腹板混凝土浇筑施工时，应由顶板下料。 进料口要使用卸料板进行覆盖，防止顶板上的混 凝土初凝。在腹板和底板相接的倒角部分混凝土，由于在进行振捣作业时，可能会出现翻浆的问题，因此对于该处，应加强混凝土的振 捣。②在进行混凝土的倾倒时，不可以直接倒在钢筋网上，这样是为了减少给钢筋和波纹管造成冲击。③考虑到混凝土灌注和振捣施工的 便利性，必要的时候可以在顶板和腹板的合适位置处设置“天窗”。 当腹板穿入布袋时，在腹板上合适位置安装漏斗，一般漏斗的间距控制 在1.2～1.5m 之间。这样可以对腹板分层振捣处理。④在进行混凝土的振捣施工时，振动棒不可以与波纹管接触，以防对波纹管造成破坏 或者移位。当混凝土振捣施工完成之后，应及时对管道进行检查，将渗入管道内的灰浆全部清除干净。当箱梁混凝土浇筑施工完成之后， 需要对箱梁的施工质量进行检查。 （4）拱圈构造和控制要点 悬臂浇筑混凝土拱桥，其主拱构造尺寸会随着主拱圈跨度的增大而增大，需要更为精湛的施工技术。相关研究表明，较大横跨长度的 主拱圈，其对应的扣挂设施所产生的扣索力较大，且每增加一个单位的长度，其扣索力则成倍变大。建造钢拱桥和混凝土拱桥过程中，两 者分别使用扣拉方式与悬臂浇筑的方法进行施工，这两种方法比较相似，但是在混凝土桥梁的施工中，使用悬臂浇筑技术浇筑的拱圈断面 是具有整体性，且每段均有较大的重量，花费的时间较多，而混凝土无法承受较大的拉力。施工人员进行拱顶区段的建造时，整个区段会 由于主拱圈受力变形或者斜拉扣索伸长而发生变化，进而在已浇筑完成的拱圈内部产生张拉应力。所以，在进行悬臂施工的时候，要严格 控制主拱圈的变形和应力的变化，在施工的时候，建议在拱圈阶段中设置较粗的钢筋，增加纵向的预应力，以对抗在悬臂施工时主拱圈产 生的负弯矩。 五、安全控制要点 （1）设置上下扶梯及周围挂安全网，进入现场的人员必须戴安全帽，并严格要求高空作人员必须穿防滑鞋。 （2）支架外侧设置安全防护栏并挂安全网，两侧设置工作平台。梁翼缘下的支架上应铺脚手板，并与支架连成整体，不得留有空头 板。 （3）根据桥梁现场实际情况设置隔离栏杆和醒目的标志牌、限速牌以及夜间指示灯，支架中间设置行车道，并挂设防护屏，防止施 工材料机具掉落砸到行车道上，两头必须有人指挥交通，并设置防撞设施，确保行车安全。 六、结束语 总而言之，我国的交通运输行业的发展很大程度上受到桥梁工程施工质量的影响，在桥梁建设过程中，使用挂篮悬臂浇筑技术能够消 除许多以往存在的隐患，为提高桥梁质量奠定了基础，并推动了桥梁技术的发展。 参考文献： [1]徐会超.桥梁挂篮悬臂浇筑法施工技术分析[J].中国高新技术企业，2010，01：145-146. [2]马超.挂篮悬臂浇筑钢筋混凝土拱桥施工控制研究[D].重庆交通大学，2014. 作者简介： 孙士卓（1985年11月），男，河北石家庄，研究方向：桥梁工程悬臂浇筑施工工艺及质量控制要点 。

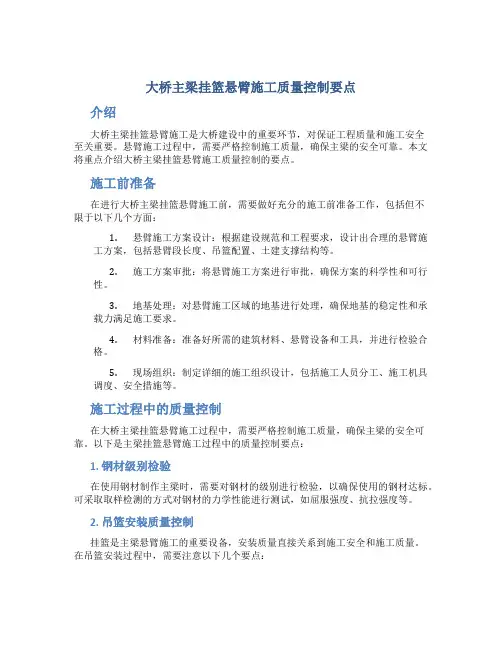

大桥主梁挂篮悬臂施工质量控制要点介绍大桥主梁挂篮悬臂施工是大桥建设中的重要环节，对保证工程质量和施工安全至关重要。

悬臂施工过程中，需要严格控制施工质量，确保主梁的安全可靠。

本文将重点介绍大桥主梁挂篮悬臂施工质量控制的要点。

施工前准备在进行大桥主梁挂篮悬臂施工前，需要做好充分的施工前准备工作，包括但不限于以下几个方面：1.悬臂施工方案设计：根据建设规范和工程要求，设计出合理的悬臂施工方案，包括悬臂段长度、吊篮配置、土建支撑结构等。

2.施工方案审批：将悬臂施工方案进行审批，确保方案的科学性和可行性。

3.地基处理：对悬臂施工区域的地基进行处理，确保地基的稳定性和承载力满足施工要求。

4.材料准备：准备好所需的建筑材料、悬臂设备和工具，并进行检验合格。

5.现场组织：制定详细的施工组织设计，包括施工人员分工、施工机具调度、安全措施等。

施工过程中的质量控制在大桥主梁挂篮悬臂施工过程中，需要严格控制施工质量，确保主梁的安全可靠。

以下是主梁挂篮悬臂施工过程中的质量控制要点：1. 钢材级别检验在使用钢材制作主梁时，需要对钢材的级别进行检验，以确保使用的钢材达标。

可采取取样检测的方式对钢材的力学性能进行测试，如屈服强度、抗拉强度等。

2. 吊篮安装质量控制挂篮是主梁悬臂施工的重要设备，安装质量直接关系到施工安全和施工质量。

在吊篮安装过程中，需要注意以下几个要点：•吊篮的垂直度检测：在吊篮安装完成后，应进行垂直度检测，以确保吊篮的水平度达到要求。

•吊篮承载能力检测：吊篮的承载能力必须符合设计要求，需要进行承载能力测试，确保吊篮能够负荷施工过程中的荷载要求。

•吊篮固定牢固：吊篮的固定要牢固可靠，防止在施工过程中发生倾覆或滑移等意外事故。

3. 支撑结构质量控制支撑结构是大桥悬臂施工中的重要部分，支撑结构的质量控制对保证悬臂施工的安全和稳定性至关重要。

在支撑结构的施工过程中，需要注意以下事项：•土建施工工艺：忌讳施工过程中肌理保护不到位、任意改动和返工。

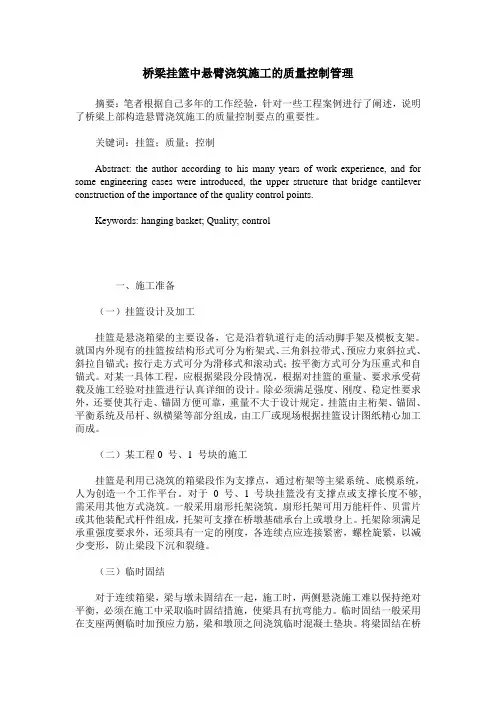

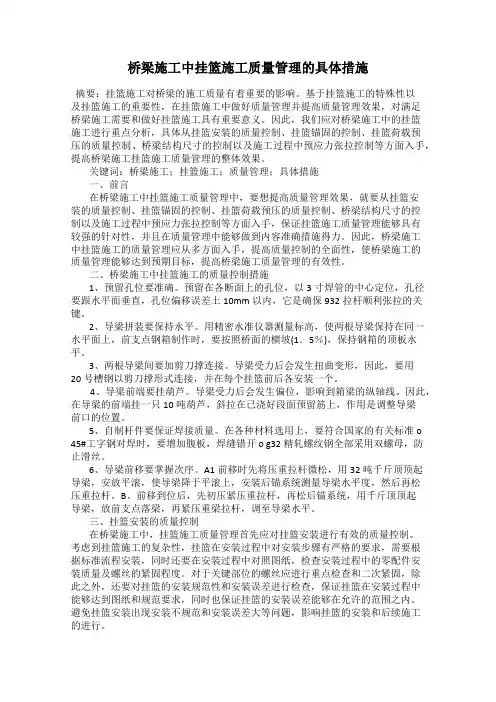

桥梁挂篮中悬臂浇筑施工的质量控制管理摘要：笔者根据自己多年的工作经验，针对一些工程案例进行了阐述，说明了桥梁上部构造悬臂浇筑施工的质量控制要点的重要性。

关键词：挂篮；质量；控制Abstract: the author according to his many years of work experience, and for some engineering cases were introduced, the upper structure that bridge cantilever construction of the importance of the quality control points.Keywords: hanging basket; Quality; control一、施工准备（一）挂篮设计及加工挂篮是悬浇箱梁的主要设备，它是沿着轨道行走的活动脚手架及模板支架。

就国内外现有的挂篮按结构形式可分为桁架式、三角斜拉带式、预应力束斜拉式、斜拉自锚式；按行走方式可分为滑移式和滚动式；按平衡方式可分为压重式和自锚式。

对某一具体工程，应根据梁段分段情况，根据对挂篮的重量、要求承受荷载及施工经验对挂篮进行认真详细的设计。

除必须满足强度、刚度、稳定性要求外，还要使其行走、锚固方便可靠，重量不大于设计规定。

挂篮由主桁架、锚固、平衡系统及吊杆、纵横梁等部分组成，由工厂或现场根据挂篮设计图纸精心加工而成。

（二）某工程0 号、1 号块的施工挂篮是利用已浇筑的箱梁段作为支撑点，通过桁架等主梁系统、底模系统，人为创造一个工作平台。

对于0 号、1 号块挂篮没有支撑点或支撑长度不够,需采用其他方式浇筑。

一般采用扇形托架浇筑。

扇形托架可用万能杆件、贝雷片或其他装配式杆件组成，托架可支撑在桥墩基础承台上或墩身上。

托架除须满足承重强度要求外，还须具有一定的刚度，各连续点应连接紧密，螺栓旋紧，以减少变形，防止梁段下沉和裂缝。

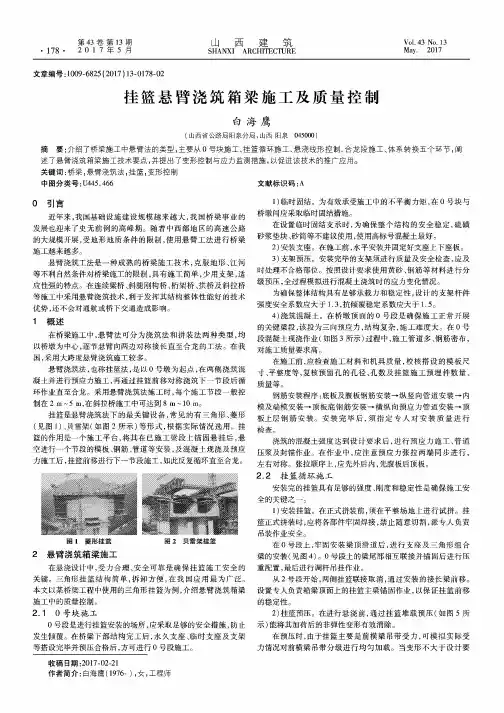

第43卷第13期• 178 •2 0 1 7 年 5 月山西建筑SHANXI ARCHITECTUREVol .43 No . 13May . 2017文章编号：1009-6825 (2017) 13-0178-02挂篮悬臂浇筑箱梁施工及质量控制白海鹰(山西省公路局阳泉分局，山西阳泉045000)摘要:介绍了桥梁施工中悬臂法的类型，主要从〇号块施工、挂篮循环施工、悬浇线形控制、合龙段施工、体系转换五个环节，阐 述了悬臂浇筑箱梁施工技术要点，并提出了变形控制与应力监测措施，以促进该技术的推广应用。

关键词:桥梁，悬臂浇筑法，挂篮，变形控制中图分类号:U 445.466文献标识码:A 〇引言近年来，我国基础设施建设规模越来越大，我国桥梁事业的 发展也迎来了史无前例的高峰期。

随着中西部地区的高速公路 的大规模开展，受地形地质条件的限制，使用悬臂工法进行桥梁 施工越来越多。

悬臂浇筑工法是一种成熟的桥梁施工技术，克服地形、江河 等不利自然条件对桥梁施工的限制,具有施工简单，少用支架，适 应性强的特点。

在连续梁桥、斜腿刚构桥、桁架桥、拱桥及斜拉桥 等施工中采用悬臂浇筑技术，利于发挥其结构整体性能好的技术 优势，还不会对通航或桥下交通造成影响。

1概述在桥梁施工中，悬臂法可分为浇筑法和拼装法两种类型，均以桥墩为中心，逐节悬臂向两边对称接长直至合龙的工法。

在我 国，采用大跨度悬臂浇筑施工较多。

悬臂浇筑法，也称挂篮法，是以〇号墩为起点，在两侧浇筑混 凝土并进行预应力施工，再通过挂篮前移对称浇筑下一节段后循 环作业直至合龙。

采用悬臂浇筑法施工时，每个施工节段一般控制在2 m ~5 m ,在斜拉桥施工中可达到8 m ~ 10 m 。

挂篮是悬臂浇筑法下的最关键设备，常见的有三角形、菱形 (见图1)、贝雷架（如图2所示）等形式，根据实际情况选用。

挂 篮的作用是一个施工平台，将其在已施工梁段上锚固悬挂后，悬 空进行一个节段的模板、钢筋、管道等安装，及混凝土现浇及预应 力施工后，挂篮前移进行下一节段施工，如此反复循环直至合龙。

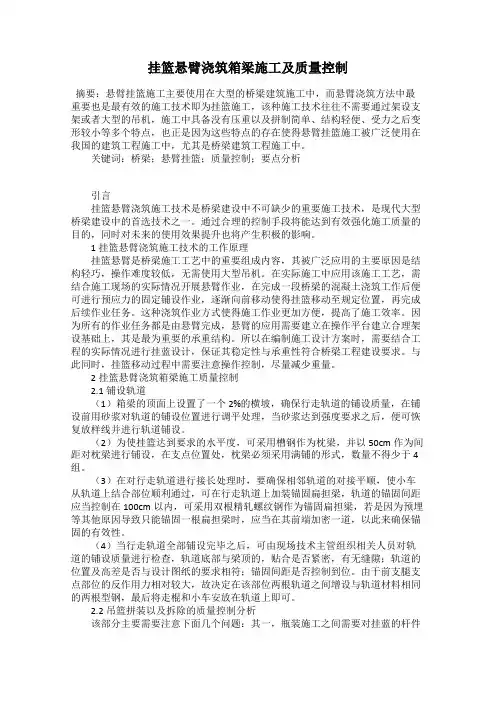

挂篮悬臂浇筑箱梁施工及质量控制摘要：悬臂挂篮施工主要使用在大型的桥梁建筑施工中，而悬臂浇筑方法中最重要也是最有效的施工技术即为挂篮施工，该种施工技术往往不需要通过架设支架或者大型的吊机，施工中具备没有压重以及拼制简单、结构轻便、受力之后变形较小等多个特点，也正是因为这些特点的存在使得悬臂挂篮施工被广泛使用在我国的建筑工程施工中，尤其是桥梁建筑工程施工中。

关键词：桥梁；悬臂挂篮；质量控制；要点分析引言挂篮悬臂浇筑施工技术是桥梁建设中不可缺少的重要施工技术，是现代大型桥梁建设中的首选技术之一。

通过合理的控制手段将能达到有效强化施工质量的目的，同时对未来的使用效果提升也将产生积极的影响。

1挂篮悬臂浇筑施工技术的工作原理挂篮悬臂是桥梁施工工艺中的重要组成内容，其被广泛应用的主要原因是结构轻巧，操作难度较低，无需使用大型吊机。

在实际施工中应用该施工工艺，需结合施工现场的实际情况开展悬臂作业，在完成一段桥梁的混凝土浇筑工作后便可进行预应力的固定铺设作业，逐渐向前移动使得挂篮移动至规定位置，再完成后续作业任务。

这种浇筑作业方式使得施工作业更加方便，提高了施工效率。

因为所有的作业任务都是由悬臂完成，悬臂的应用需要建立在操作平台建立合理架设基础上，其是最为重要的承重结构。

所以在编制施工设计方案时，需要结合工程的实际情况进行挂蓝设计，保证其稳定性与承重性符合桥梁工程建设要求。

与此同时，挂篮移动过程中需要注意操作控制，尽量减少重量。

2挂篮悬臂浇筑箱梁施工质量控制2.1铺设轨道（1）箱梁的顶面上设置了一个2%的横坡，确保行走轨道的铺设质量，在铺设前用砂浆对轨道的铺设位置进行调平处理，当砂浆达到强度要求之后，便可恢复放样线并进行轨道铺设。

（2）为使挂篮达到要求的水平度，可采用槽钢作为枕梁，并以50cm作为间距对枕梁进行铺设，在支点位置处，枕梁必须采用满铺的形式，数量不得少于4组。

（3）在对行走轨道进行接长处理时，要确保相邻轨道的对接平顺，使小车从轨道上结合部位顺利通过，可在行走轨道上加装锚固扁担梁，轨道的锚固间距应当控制在100cm以内，可采用双根精轧螺纹钢作为锚固扁担梁，若是因为预埋等其他原因导致只能锚固一根扁担梁时，应当在其前端加密一道，以此来确保锚固的有效性。

B RIDGE&TUNNEL桥梁隧道伸长值的影响较大。

E P的理论值为EP=(1.9～1.95)×105MPa，而将钢绞线进行检测试验，弹性模量则常出现=(1.96～2.04)×105MPa的结果，这是由于实际的钢绞线的直径都偏粗，而进行试验时并未用真实的钢绞线面积进行计算，采用的是偏小的理论值代入公式进行计算。

根据公式可知，若A p偏小，则得到了偏大的值，虽然并非真实值，但将其与钢绞线理论面积相乘所计算出的ΔL却是符合实际的，所以要按实测值进行计算。

公式(2)中的k和m是后张法钢绞线伸长量计算中的两个重要的参数，这两个值的大小取决于多方面的因素：管道的成型方式、钢筋的类型、表面特征是光滑的还是有波纹的；表面是否有锈斑；波纹管的布设是否正确，偏差大小，弯道位置及角度等等，各个因素在施工中的变动很大，还有很多是不可能预先确定的，因此，摩擦系数的大小很大程度上取决于施工的精确程度。

在工程实施中，最好对孔道磨擦系数进行测定，并对施工中影响磨擦系数的方面进行认真的检查，如波纹管的三维位置是否正确等等，以确保摩擦系数的大小基本一致。

进行分段计算时，靠近张拉端第一段的终点力即为第二段的起点力，每段的终点力与起点力的关系如下式：PZ=P q-(KX+mq) (3)在进行分段计算时，q角度的意义为平面和竖向曲线的矢量和，即。

其他各段的起终点力可以从张拉端开始进行逐步的计算。

此次施工为我们将来施工积累了丰富的经验，现代施工与管理技术日新月异，我们想在这个行业立足与发展就必须不断吸收与总结经验，并且不断创新，敢于向苦难挑战，敢于面对复杂的新工艺新技术，这样我们的实力才能越来越强大，才能实现质量、效益、技术的综合发展。

作者单位：廊坊市交通公路工程有限公司随着科学技术的不断发展，在大跨径桥梁施工中，挂篮悬臂施工技术被广泛的运用，挂篮是悬臂浇筑法施工的主要设备，本文主要是对桥梁的挂蓝悬臂施工和桥梁悬臂施工的线性控制做了简要的分析，希望能为以后类似的施工提供一定的参考。

控制好混凝土保护层厚度 。
３ ． ２ ． ４ 钢 筋 工程 控 制 要 点
拼装 挂 蓝并 进行 压载 试验 、变 形监 控 监理
严 格 按 照 图纸 认 真 核 实 钢 筋 的 数 量 、 规格 、 长度 、 间距 ： 重 点 检 查 锚
旁站
理椅
、
垫 板处钢筋 的绑扎质量 ， 位 置和数量必须要 符合设 计要求 ， 特 别是 锚垫
－ ４ ｊ 混凝 土配 比试 验 ⑨ 挂 蓝拼 装 、合 龙段 专题 方案
①清 孔 ② 水泥浆 ｝ 啵 、配 台 比 ＠压 浆 次序
④抽 真 空 、灌浆压 力
（ ２ ） 加 载 重量 按 １ ＃块 重 量 １ ． １ 倍 要 求 模拟 加 载 ， 加载值按 ６ ０ ％、 ８ ０ ％、 １ ０ ０ ％￣ 级控 制 ， 分 别采 集 数据 ， 并形成报 告。
（ １ ） 挂篮预压 采用液压千斤 顶反压 的方式进 行 ， 千 斤 顶 与 底 模 之 间
孔 道 压絮 控制 （ 真 空压 絮 ）
① 审查 工、料 、机 判 位情 况
设置型钢 ， 千斤顶落于型钢上， 保证 挂 篮整 体 受 力 ：
监理
＠设备的检查和标定
⑨ 审棱施 工 工艺 和方 案验 算
１ 概 述
随着我 国公路建设 的发展 ， 公路建设 的标 准和等级不 断提高 ， 桥梁 建设规模不断的扩大， 尤其南方地区 山岭纵横 ， 河道 交错， 桥梁工程 占公 路 建 设 里 程 的 比例 越 来 越 大 ， 促使桥 梁的整体建设水平和施工工艺都有 了极大 的发展 ， 悬臂挂篮施工技术 得到了广泛的应用 。悬臂挂篮施工技 术主要应用在跨 山谷、 江河 、 航道 及既有公路、 铁路等大跨径桥梁工程 当 中， 并且 已经形成 了较为完善施工工艺技术， 提高了施工的效率。

公路桥梁挂篮施工技术分析及质量控制摘要：随着科学技术的发展，推动了建设工程施工技术的进步。

挂篮施工也称为悬臂浇筑施工，将挂篮悬挂锚固在已经施工完成的梁段上，为下一节段施工作业提供平台。

挂篮施工是连续梁施工工艺的重要技术，能克服不利自然条件的限制，尤其适用于大跨径桥梁工程。

近年来，我国桥梁工程项目数量增多，将挂篮工艺用于悬臂梁施工中，虽然具有诸多优势，但挂篮本身构造复杂，对施工技术的要求高，必须严格把握施工技术要点，并采取科学可行的控制措施，才能充分发挥出挂篮施工的技术优势。

关键词：悬臂梁；挂篮；施工技术引言路桥施工和人们的日常生活出行息息相关，如果存在质量问题，将会对人们正常生活和经济社会发展造成很大危害，因此路桥施工质量问题受到了人们的高度重视。

我国疆土辽阔，南北方地貌有着显著的差别，特别是一些山脉地区，不但地势十分复杂，天气条件也非常恶劣，这给施工项目的顺利实施带来了一定难度。

而挂篮悬浇施工技术的出现，可以在施工期间表现出十分明显的灵活性、便捷性和广泛性等优势，其施工技术应用能够有效提高公路桥梁工程的施工质量。

1挂篮的组成结构常见的挂篮形式，分为三角形、菱形、弓弦式、平衡桁架式。

不论哪一种形式的挂篮，均由以下结构组成：（1）行走系统。

是挂篮行走的动力所在，主要分为液压式、机械式两种。

（2）锚固系统。

作用是维持挂篮平衡，主要包括锚杆、压轮、连接件、升降千斤顶等部件。

（3）主结构系统。

是挂篮悬浇的承重结构，承担底篮和后锚固传递的荷载。

（4）悬吊系统。

是挂篮行走时悬挂底篮的承重构件，也能在浇筑混凝土时传递底篮的荷载。

（5）底篮系统。

用来承受悬浇梁段的重力荷载以及模板等其他附加荷载。

（6）模板系统。

包括底模、内模、外模、端模等。

2挂篮悬浇施工技术的应用场景公路桥梁施工中，一般在以下几种场景应用挂篮悬浇施工技术。

一是跨度较大的公路桥梁工程。

将挂篮悬浇施工技术应用在大跨度刚构桥施工中，可以有效节约施工单位的施工成本，尤其是对于一些大型的桥梁工程而言，此技术可以有效减少施工机械设备的应用，控制施工企业成本投入。

挂篮悬臂施工及质量、安全控制措施摘要：挂篮悬臂施工以其独特的特性，十分成熟的工艺成为修建跨越高速公路、航道和铁路等大跨度桥梁的常见施工方法，应用十分广泛。

悬臂挂篮施工，即从桥墩及0#块组成的T构两侧循环悬挂施工作业平台，对称逐跨进行桥梁梁段的施工。

本文拟以兴业路佛山西站快速化改造工程主桥挂篮悬臂施工技术加以介绍，来简单阐述挂篮悬臂施工及质量、安全控制措施。

关键词：建筑工程；高速公路；路桥建设；挂篮悬臂施工技术1.工程概况兴业路佛山西站快速化改造工程主桥采用变截面连续箱梁，跨径组合为55+86+55m，采用单箱双室。

箱梁结构全宽13.2m，支点梁高5m，跨中梁高2.5m，梁高按2次抛物线逐步进行变化。

箱梁挑臂宽3m，挑臂端部厚0.2m，根部厚0.6m。

箱梁顶板厚0.28m，底板厚0.3~0.9m,腹板厚0.3~0.7m。

主、边墩墩顶设置中横梁及边横梁，宽度分别为2.5m和1.5m；跨中设置一道厚0.40m的横隔板。

主梁采用C55预应力砼箱梁。

节段布置为: 边跨现浇段11m +边跨合龙段2.0m+9个悬浇段（3x4.5m+3x4m+3x3.5m）+0#块12m +9个悬浇段（3x3.5m +3x4m+3x4.5m）+中跨合龙段2m，悬臂浇筑最大节段重134t。

2. 0#块施工0#块现浇支架采用大直径钢管柱+大型号工字钢组合梁，钢管柱采用落地式，其底端锚固在已完工的承台上，以承台为持力基础，不仅可保证受力可靠，同时可有效减少沉降变形。

在主墩顺桥向前后两侧各布置6根钢管，其中临时锚固钢管直径813mm（内浇筑C30砼）2根，支架钢管柱管直径630mm4根。

纵向主梁采用2I45a工字钢；主横梁采用2H582*300H工字钢，分配梁采用采用I25a工字钢，布置间距为60cm。

底模板铺设完成后需进行支架堆载预压，加载分四级进行：按照支架承受箱梁荷载的60%、80%、100%、110%进行两侧均匀对称加载。

0#块钢筋较密，波纹管数量较多，需根据图纸严格加工，规范钢筋绑扎，严格固定好管道位置，清点好数量避免遗漏。

桥梁挂篮悬臂浇筑施工的质量控制摘要：滨江大道桥梁工程采用挂篮悬臂浇筑施工。

本文结合本人工程现场施工管理经验，对桥梁上部结构悬臂浇筑施工质量控制进行了分析。

关键词：挂篮；质量；控制1、工程概况及特点南京市浦口滨江大道位于浦口区东侧，紧邻长江，南起西江路，北至珍珠南路，长约14.76km。

滨江大道桥梁工程跨越城南河、轨道十号线、纬七路隧道和七里河，桥梁全长1106.2m。

本桥具体孔跨布置为：（3×43）m+（66+120+66）m+（3×43）m+（54+90+54）m+（2×47）m+（3×55）m+（3×43）m，共分为7联，其中第二、四联为采用挂篮施工的变高度预应力砼连续箱梁，其余均为等高度预应力砼连续箱梁。

城南河大桥第二联（66+120+66）m连续梁采用变高度预应力连续箱梁，斜腹板单箱双室截面。

中支点处梁高660cm，跨中和边支点处梁高300cm，梁底曲线按二次抛物线变化。

单幅箱梁顶宽为1889cm，支点处箱底宽691cm，跨中箱底宽979cm。

箱梁外侧悬臂长357cm，端部厚20cm，根部厚55cm。

箱梁顶板厚25cm，底板厚由30cm变厚至120cm。

腹板由中支点至跨中分三段变化，厚度变化为85～65～45cm。

预应力混凝土箱梁采用C50混凝土，箱梁节段施工分0#现浇段、1～15#悬浇段、边跨现浇及合拢段。

其中0#节段长1100cm，1～4#节段长均为300cm，5～9#节段长均为350cm，10～15#节段长均为400cm，边、中合拢段长200cm，边跨现浇段长为490cm。

2、挂篮设计及加工挂篮是悬浇箱梁的主要设备，它是沿着轨道行走的活动脚手架及模板支架，应根据梁段分段情况、对挂篮的重量要求、承受荷载及施工经验等对挂篮进行详细的设计。

挂篮设计应满足强度、刚度、稳定性要求，行走、锚固方便可靠。

滨江大道桥梁根据项目特点采用菱形挂篮，主要由菱形桁架、提吊系统、走行系统及后锚系统、模板系统和张拉操作平台等六部分组成。

桥梁工程悬臂挂篮施工技术及实施要点解析摘要：挂篮悬臂浇筑技术在桥梁施工中较为关键，通过技术优势能够降低桥梁工程的施工难度，强化工程整体质量，但由于该技术对应用水平有较高要求，若施工人员无法灵活运用技术原理，必然会直接影响到技术优势。

为切实发挥挂篮悬臂浇筑技术的作用价值，本文先行介绍该技术的原理与作用，深入探讨该技术在桥梁施工中的具体应用，并指明该技术在实际应用中的注意事项，以供参考。

关键词：桥梁；悬臂挂篮；施工技术近年来，我国交通事业迅猛发展，人们对于道路交通的要求也越来越高，对交通安全的重视程度也日益提升。

桥梁工程建设作为道路交通工程的重要组成部分，其施工质量将对整个道路交通的质量产生重要影响。

桥梁工程施工中，为加强质量控制，采取有效措施是必要的。

通常桥梁建设中，连续梁的跨度大、跨中弯矩挠度小，施工中应用挂篮方法施工具有明显优势，对桥梁建设具有积极作用。

同时桥梁挂篮构件众多，工序繁杂，因此悬臂挂篮施工成为关键内容。

悬臂挂篮施工技术是一种全断面模板安装方法，首先在墩顶托架或赝架上浇筑0号块并实施墩梁临时固结，接着在0号块段上安装悬臂挂篮,向两侧依次对称分段浇筑主梁至合拢前段，其次在支架上浇筑边跨主梁合拢段，最后浇筑中跨合拢段形成连续梁体系。

该施工技术最大优点是可根据实际情况调整挂篮移动的位置和角度，使整个挂篮沿着悬臂方向进行移动，并能满足各个梁段间的混凝土浇注工作。

因此在桥梁工程施工中得到了广泛应用。

目前我国桥梁工程施工中对悬臂挂篮施工技术的应用还存在一些问题，比如挂篮移动不便、不能调整梁段间的浇筑角度等。

针对这些问题本文从桥梁工程悬臂挂篮施工技术角度出发，对悬臂挂篮法在桥梁工程中的应用要点进行分析。

1.悬臂挂篮施工工艺流程与普通施工法相比，悬臂梁挂篮法施工具备以下优点：挂篮本身结构稳定、安全，操作简便，施工中受地形限制不大，施工进度快，不影响桥下既有交通等，可以使项目的经济效益得到明显的提高，又可以使项目在建设过程中产生的各种问题得到很好的解决。
