常用真空泵的工作原理图(1)

各种真空泵的工作原理真空泵是一种用于将容器内的气体或蒸汽抽出，从而产生真空的设备。

它在许多工业领域中广泛应用，如化学工业、电子工业、医疗设备等。

不同类型的真空泵有不同的工作原理，下面将介绍几种常见的真空泵及其工作原理。

1. 旋片泵（Rotary Vane Pump）旋片泵是一种常见的机械真空泵，它通过旋转的叶片在泵腔内产生真空。

工作原理如下：泵腔内的叶片与泵腔壁之间形成密封腔，当泵腔旋转时，气体被吸入密封腔，然后被压缩和排出泵腔。

这样循环往复，不断抽出气体，从而产生真空。

2. 涡旋泵（Turbomolecular Pump）涡旋泵是一种高速旋转的分子泵，它通过分子的撞击和反弹来抽取气体。

工作原理如下：涡旋泵内部有多个高速旋转的叶轮，当气体进入泵腔时，叶轮的旋转会使气体分子发生高速运动，从而撞击泵腔壁上的另一侧叶轮。

这种撞击和反弹的过程将气体分子推向泵腔的出口，从而将气体抽出。

3. 根式泵（Roots Pump）根式泵是一种容积式泵，它通过两个旋转的叶轮之间的体积变化来抽取气体。

工作原理如下：根式泵由两个相互啮合的叶轮组成，当叶轮旋转时，它们之间的容积会不断变化。

在吸气阶段，容积增大，气体被吸入；在压缩阶段，容积减小，气体被压缩并排出泵腔。

通过这种循环，气体被连续抽出，从而形成真空。

4. 离心泵（Centrifugal Pump）离心泵是一种利用离心力将气体抽出的泵。

工作原理如下：离心泵内部有一个高速旋转的叶轮，当气体进入泵腔时，叶轮的旋转会产生离心力，将气体推向泵腔的出口。

这样，气体被连续抽出，从而形成真空。

以上是几种常见的真空泵及其工作原理。

不同类型的真空泵适用于不同的应用场景，选择合适的真空泵可以提高工作效率和产品质量。

在实际应用中，还需要考虑泵的抽气速度、抽气量、最终真空度等参数，以及泵的维护和保养等因素。

通过合理选择和使用真空泵，可以满足各种工业领域的真空需求。

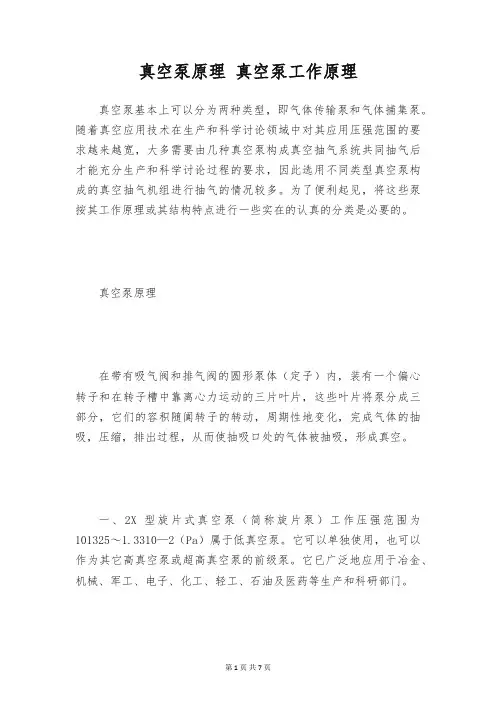

真空泵原理真空泵工作原理真空泵基本上可以分为两种类型，即气体传输泵和气体捕集泵。

随着真空应用技术在生产和科学讨论领域中对其应用压强范围的要求越来越宽，大多需要由几种真空泵构成真空抽气系统共同抽气后才能充分生产和科学讨论过程的要求，因此选用不同类型真空泵构成的真空抽气机组进行抽气的情况较多。

为了便利起见，将这些泵按其工作原理或其结构特点进行一些实在的认真的分类是必要的。

真空泵原理在带有吸气阀和排气阀的圆形泵体（定子）内，装有一个偏心转子和在转子槽中靠离心力运动的三片叶片，这些叶片将泵分成三部分，它们的容积随阗转子的转动，周期性地变化，完成气体的抽吸，压缩，排出过程，从而使抽吸口处的气体被抽吸，形成真空。

一、2X型旋片式真空泵（简称旋片泵）工作压强范围为101325～1.3310—2（Pa）属于低真空泵。

它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。

它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。

旋片泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除确定量的可凝性气体。

但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。

旋片泵是真空技术中基本的真空获得设备之一、旋片泵多为中小型泵。

旋片泵有单级和双级两种。

所谓双级，就是在结构上将两个单级泵串联起来。

一般多做成双级的，以获得较高的真空度。

旋片泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa和 1.3310—1（Pa）下，其抽速值分别不得低于泵的名义抽速的95%、50%和20%。

真空泵的操作介绍真空泵是用来对密封容器抽除气体的基本设备之一、它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。

可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。

由于它具有体积小、质量轻、操声低等优点，所以更适合于试验室里使用。

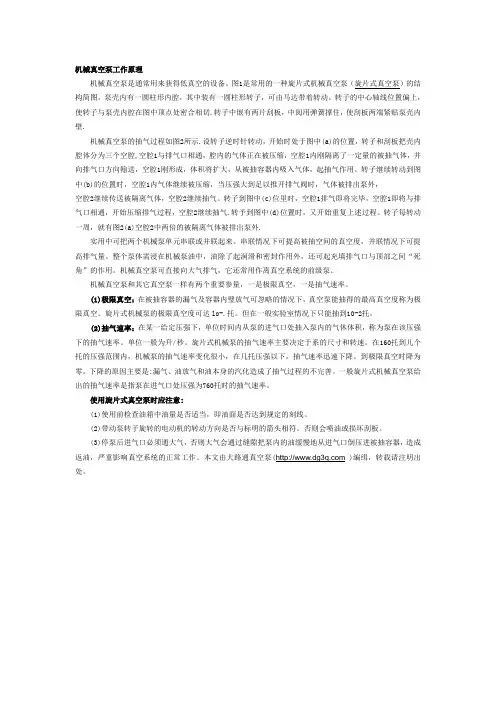

机械真空泵工作原理机械真空泵是通常用来获得低真空的设备。

图1是常用的一种旋片式机械真空泵（旋片式真空泵）的结构简图。

泵壳内有一圆柱形内腔，其中装有一圆柱形转子，可由马达带着转动。

转子的中心轴线位置偏上，使转子与泵壳内腔在图中顶点处密合相切.转子中嵌有两片刮板，中阅用弹簧撑住，使刮板两端紧贴泵壳内壁.机械真空泵的抽气过程如图2所示.设转子逆时针转动，开始时处于图中(a)的位置，转子和刮板把壳内腔体分为三个空腔,空腔1与排气口相通，腔内的气体正在被压缩，空腔1内刚隔离了一定量的被抽气体，并向排气口方向翰送，空腔1刚形成，体积将扩大，从被抽容器内吸入气体，起抽气作用。

转子继续转动到图中(b)的位置时，空腔1内气体继续被压缩，当压强大到足以推开排气阀时，气体被排出泵外，空腔2继续传送被隔离气体，空腔2继续抽气。

转子到图中(c)位里时，空腔1排气即将完毕，空腔1即将与排气口相通，开始压缩排气过程，空腔2继续抽气.转予到图中(d)位置时，又开始重复上述过程。

转子每转动一周，就有图2(a)空腔2中两倍的被隔离气体被排出泵外.实用中可把两个机械泵单元串联或并联起来。

串联情况下可提高被抽空间的真空度，并联情况下可提高排气量。

整个泵体需浸在机械泵油中，油除了起润滑和密封作用外，还可起充填排气口与顶部之间“死角”的作用。

机械真空泵可直接向大气排气，它还常用作离真空系统的前级泵。

机械真空泵和其它真空泵一样有两个重要参量，一是极限真空，一是抽气速率。

(1)极限真空：在被抽容器的漏气及容器内璧放气可忽略的情况下，真空泵能抽得的最高真空度称为极限真空。

旋片式机械泵的极限真空度可达lo-.托。

但在一般实验室情况下只能抽到10-2托。

(2)抽气速率：在某一给定压强下，单位时间内从泵的进气口处抽入泵内的气休体积，称为泵在该压强下的抽气速率。

单位一般为升/秒。

旋片式机械泵的抽气速率主要决定于系的尺寸和转速。

在160托到儿个托的压强范围内，机械泵的抽气速率变化很小，在几托压强以下，抽气速率迅速下降。

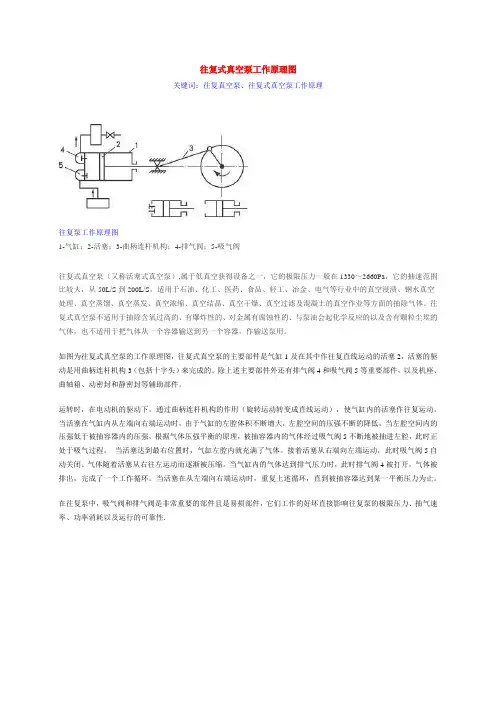

往复式真空泵工作原理图关键词：往复真空泵、往复式真空泵工作原理往复泵工作原理图1-气缸；2-活塞；3-曲柄连杆机构；4-排气阀；5-吸气阀往复式真空泵（又称活塞式真空泵）,属于低真空获得设备之一，它的极限压力一般在1330～2660Pa，它的抽速范围比较大，从50L/S到200L/S，适用于石油、化工、医药、食品、轻工、冶金、电气等行业中的真空浸渍、钢水真空处理、真空蒸馏、真空蒸发、真空浓缩、真空结晶、真空干燥、真空过滤及混凝土的真空作业等方面的抽除气体。

往复式真空泵不适用于抽除含氧过高的、有爆炸性的、对金属有腐蚀性的、与泵油会起化学反应的以及含有颗粒尘埃的气体，也不适用于把气体从一个容器输送到另一个容器，作输送泵用。

如图为往复式真空泵的工作原理图，往复式真空泵的主要部件是气缸1及在其中作往复直线运动的活塞2，活塞的驱动是用曲柄连杆机构3（包括十字头）来完成的。

除上述主要部件外还有排气阀4和吸气阀5等重要部件，以及机座、曲轴箱、动密封和静密封等辅助部件。

运转时，在电动机的驱动下，通过曲柄连杆机构的作用（旋转运动转变成直线运动），使气缸内的活塞作往复运动。

当活塞在气缸内从左端向右端运动时，由于气缸的左腔体积不断增大，左腔空间的压强不断的降低，当左腔空间内的压强低于被抽容器内的压强，根据气体压强平衡的原理，被抽容器内的气体经过吸气阀5不断地被抽进左腔，此时正处于吸气过程。

当活塞达到最右位置时，气缸左腔内就充满了气体。

接着活塞从右端向左端运动，此时吸气阀5自动关闭。

气体随着活塞从右往左运动而逐渐被压缩。

当气缸内的气体达到排气压力时，此时排气阀4被打开，气体被排出，完成了一个工作循环。

当活塞在从左端向右端运动时，重复上述循环，直到被抽容器达到某一平衡压力为止。

在往复泵中，吸气阀和排气阀是非常重要的部件且是易损部件，它们工作的好坏直接影响往复泵的极限压力、抽气速率、功率消耗以及运行的可靠性.。

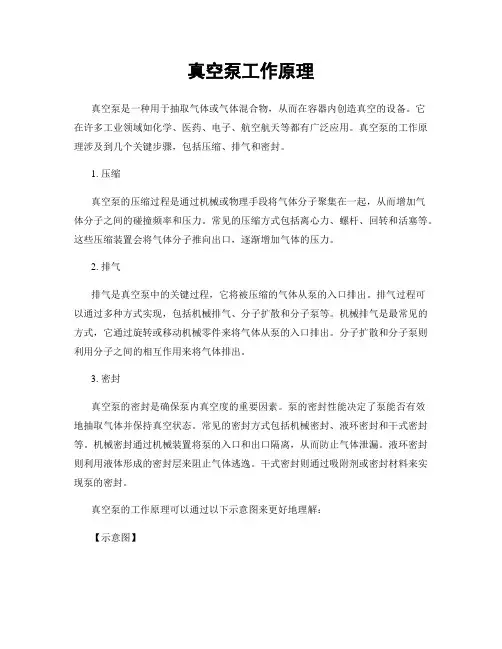

真空泵工作原理真空泵是一种用于抽取气体或气体混合物，从而在容器内创造真空的设备。

它在许多工业领域如化学、医药、电子、航空航天等都有广泛应用。

真空泵的工作原理涉及到几个关键步骤，包括压缩、排气和密封。

1. 压缩真空泵的压缩过程是通过机械或物理手段将气体分子聚集在一起，从而增加气体分子之间的碰撞频率和压力。

常见的压缩方式包括离心力、螺杆、回转和活塞等。

这些压缩装置会将气体分子推向出口，逐渐增加气体的压力。

2. 排气排气是真空泵中的关键过程，它将被压缩的气体从泵的入口排出。

排气过程可以通过多种方式实现，包括机械排气、分子扩散和分子泵等。

机械排气是最常见的方式，它通过旋转或移动机械零件来将气体从泵的入口排出。

分子扩散和分子泵则利用分子之间的相互作用来将气体排出。

3. 密封真空泵的密封是确保泵内真空度的重要因素。

泵的密封性能决定了泵能否有效地抽取气体并保持真空状态。

常见的密封方式包括机械密封、液环密封和干式密封等。

机械密封通过机械装置将泵的入口和出口隔离，从而防止气体泄漏。

液环密封则利用液体形成的密封层来阻止气体逃逸。

干式密封则通过吸附剂或密封材料来实现泵的密封。

真空泵的工作原理可以通过以下示意图来更好地理解：【示意图】在示意图中，气体从容器中进入真空泵的入口。

压缩装置将气体压缩，并通过排气过程将气体从泵的出口排出。

同时，密封装置确保泵的密封性能，防止气体泄漏。

需要注意的是，真空泵的工作原理可能因不同类型的泵而有所不同。

常见的真空泵类型包括旋片真空泵、离心真空泵、分子泵和涡旋真空泵等。

每种类型的泵都有其独特的工作原理和适用范围。

总结：真空泵的工作原理涉及到压缩、排气和密封三个关键步骤。

通过压缩装置将气体压缩，排气装置将气体从泵中排出，并通过密封装置确保泵的密封性能。

不同类型的真空泵可能有不同的工作原理，但都旨在创造和维持容器内的真空状态。

真空泵在许多工业领域都有重要应用，帮助实现各种生产和研究过程中的真空需求。

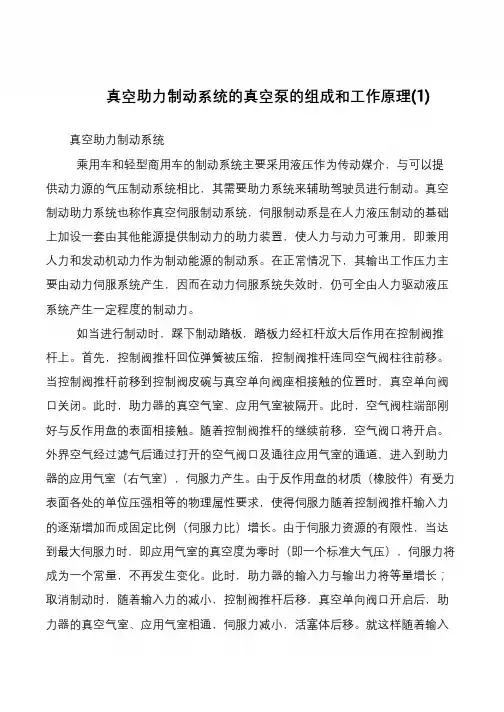

书山有路勤为径，学海无涯苦作舟真空助力制动系统的真空泵的组成和工作原理(1)真空助力制动系统乘用车和轻型商用车的制动系统主要采用液压作为传动媒介，与可以提供动力源的气压制动系统相比，其需要助力系统来辅助驾驶员进行制动。

真空制动助力系统也称作真空伺服制动系统，伺服制动系是在人力液压制动的基础上加设一套由其他能源提供制动力的助力装置，使人力与动力可兼用，即兼用人力和发动机动力作为制动能源的制动系。

在正常情况下，其输出工作压力主要由动力伺服系统产生，因而在动力伺服系统失效时，仍可全由人力驱动液压系统产生一定程度的制动力。

如当进行制动时，踩下制动踏板，踏板力经杠杆放大后作用在控制阀推杆上。

首先，控制阀推杆回位弹簧被压缩，控制阀推杆连同空气阀柱往前移。

当控制阀推杆前移到控制阀皮碗与真空单向阀座相接触的位置时，真空单向阀口关闭。

此时，助力器的真空气室、应用气室被隔开。

此时，空气阀柱端部刚好与反作用盘的表面相接触。

随着控制阀推杆的继续前移，空气阀口将开启。

外界空气经过滤气后通过打开的空气阀口及通往应用气室的通道，进入到助力器的应用气室（右气室），伺服力产生。

由于反作用盘的材质（橡胶件）有受力表面各处的单位压强相等的物理属性要求，使得伺服力随着控制阀推杆输入力的逐渐增加而成固定比例（伺服力比）增长。

由于伺服力资源的有限性，当达到最大伺服力时，即应用气室的真空度为零时（即一个标准大气压），伺服力将成为一个常量，不再发生变化。

此时，助力器的输入力与输出力将等量增长；取消制动时，随着输入力的减小，控制阀推杆后移，真空单向阀口开启后，助力器的真空气室、应用气室相通，伺服力减小，活塞体后移。

就这样随着输入。

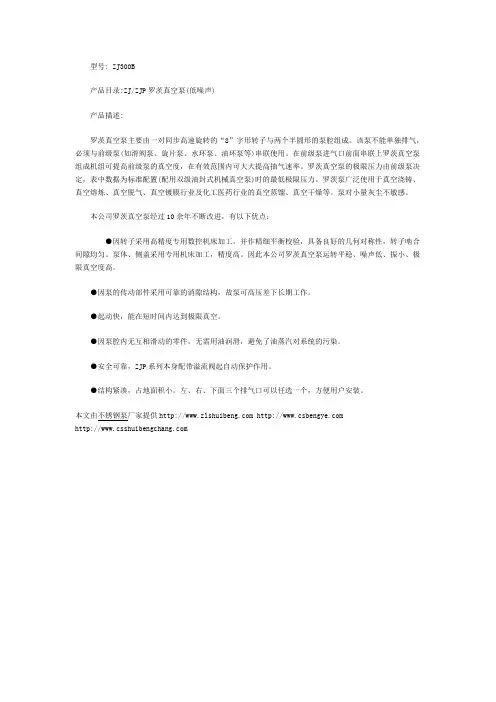

型号: ZJ300B
产品目录:ZJ/ZJP罗茨真空泵(低噪声)
产品描述:
罗茨真空泵主要由一对同步高速旋转的“8”字形转子与两个半圆形的泵腔组成。

该泵不能单独排气，必须与前级泵(如滑阀泵、旋片泵、水环泵、油环泵等)串联使用。

在前级泵进气口前面串联上罗茨真空泵组成机组可提高前级泵的真空度，在有效范围内可大大提高抽气速率。

罗茨真空泵的极限压力由前级泵决定，表中数据为标准配置(配用双级油封式机械真空泵)时的最低极限压力。

罗茨泵广泛使用于真空浇铸、真空熔炼、真空脱气、真空镀膜行业及化工医药行业的真空蒸馏、真空干燥等。

泵对小量灰尘不敏感。

本公司罗茨真空泵经过10余年不断改进，有以下优点：
●因转子采用高精度专用数控机床加工，并作精细平衡校验，具备良好的几何对称性，转子啮合间隙均匀。

泵体、侧盖采用专用机床加工，精度高。

因此本公司罗茨真空泵运转平稳、噪声低、振小、极限真空度高。

●因泵的传动部件采用可靠的消隙结构，故泵可高压差下长期工作。

●起动快，能在短时间内达到极限真空。

●因泵腔内无互相滑动的零件，无需用油润滑，避免了油蒸汽对系统的污染。

●安全可靠，ZJP系列本身配带溢流阀起自动保护作用。

●结构紧凑，占地面积小。

左、右、下面三个排气口可以任选一个，方便用户安装。

本文由不锈钢泵厂家提供 。

泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。

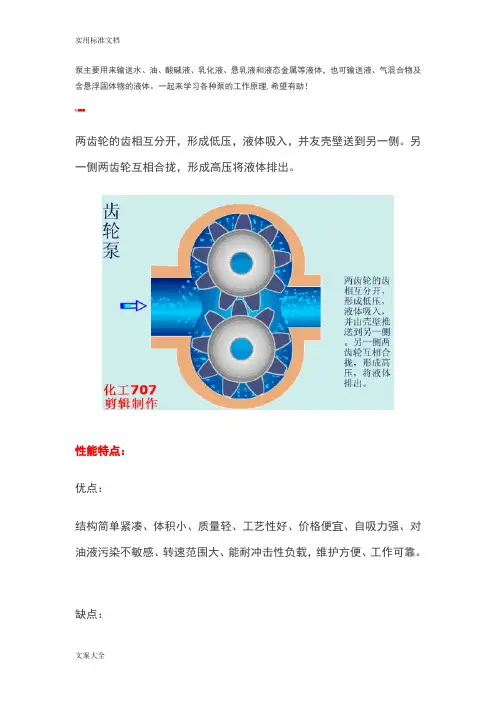

一起来学习各种泵的工作原理,希望有助！两齿轮的齿相互分开，形成低压，液体吸入，并友壳壁送到另一侧。

另一侧两齿轮互相合拢，形成高压将液体排出。

性能特点：优点：结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。

缺点：径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。

2.多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。

性能特点：多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。

多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。

欢迎关注微信号：直观学机械。

多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。

多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。

由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。

往往是人们在一些细节上的疏忽或者考虑不周，使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。

3.离心泵液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。

性能特点：1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。

2、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。

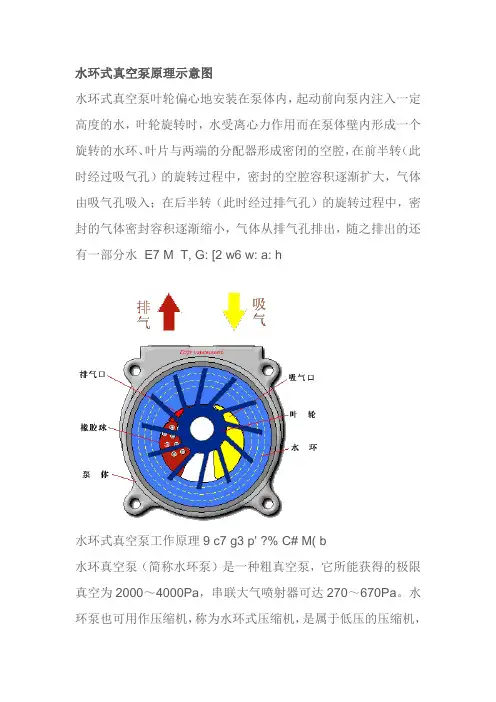

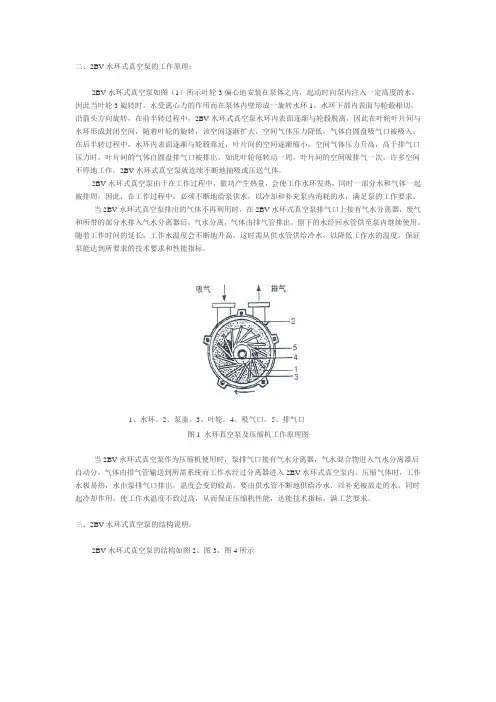

水环式真空泵原理示意图水环式真空泵叶轮偏心地安装在泵体内，起动前向泵内注入一定高度的水，叶轮旋转时，水受离心力作用而在泵体壁内形成一个旋转的水环、叶片与两端的分配器形成密闭的空腔，在前半转（此时经过吸气孔）的旋转过程中，密封的空腔容积逐渐扩大，气体由吸气孔吸入；在后半转（此时经过排气孔）的旋转过程中，密封的气体密封容积逐渐缩小，气体从排气孔排出，随之排出的还有一部分水 E7 M T, G: [2 w6 w: a: h水环式真空泵工作原理9 c7 g3 p' ?% C# M( b水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000～4000Pa，串联大气喷射器可达270～670Pa。

水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1～2×105Pa表压力。

2 l+ j& I. }- d5 z% [ 水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。

由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。

由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

如图：在泵体中装有适量的水作为工作液。

当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。

水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。

如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
