挂篮悬浇施工测量方案

挂篮悬臂浇筑施工专项施工方案一、工程概况1.1工程简介本项目为某跨江大桥工程，桥梁全长3.2公里，主桥采用悬索桥结构，主桥跨度达到560米。

施工过程中，需采用挂篮悬臂浇筑法进行施工，确保工程质量和安全。

1.2施工部位本方案主要针对主桥悬臂浇筑施工部位，包括主梁、主塔、索塔等。

二、施工方法及工艺2.1挂篮悬臂浇筑法简介挂篮悬臂浇筑法是一种常用的桥梁施工方法，适用于大跨度、高难度桥梁的施工。

其主要原理是利用挂篮作为施工平台，从桥墩两侧对称悬臂浇筑，逐渐形成主梁。

2.2施工步骤2.2.1挂篮安装在桥墩两侧安装挂篮，挂篮主要由悬臂梁、行走系统、模板系统、混凝土浇筑系统等组成。

2.2.2预应力管道安装在挂篮内安装预应力管道，预应力管道用于穿过预应力钢绞线，实现桥梁的预应力施工。

2.2.3混凝土浇筑利用挂篮的混凝土浇筑系统，对称进行悬臂浇筑，每次浇筑长度为4米，浇筑完成后进行养护。

2.2.4预应力施加在混凝土达到设计强度后，进行预应力施加，确保桥梁结构的稳定。

2.2.5挂篮行走在完成一段悬臂浇筑后，挂篮向前行走4米，进行下一段的浇筑施工。

2.2.6施工循环三、施工组织及资源配置3.1施工组织3.1.1建立项目管理体系设立项目经理、项目副经理、项目总工程师等职务，明确各部门职责，确保项目顺利推进。

3.1.2施工班组配置根据施工任务，合理配置施工班组，包括模板工、混凝土工、钢筋工、电焊工等。

3.1.3安全管理制定安全管理措施，确保施工过程中人身安全和设备安全。

3.2资源配置3.2.1人力资源根据施工进度，合理配置施工人员，确保施工任务按时完成。

3.2.2物资资源提前采购混凝土、钢筋、预应力材料等物资，确保施工需求。

3.2.3设备资源配置适当数量的挂篮、混凝土搅拌车、泵车等设备，确保施工顺利进行。

四、施工安全及环保措施4.1施工安全4.1.1安全防护在施工现场设置安全防护设施，如安全网、防护栏等，确保施工人员安全。

一、工程概况本工程为某特大桥主桥连续梁施工，主桥跨径组合为40m-70m-70m-40m，采用变截面连续梁设计，单箱双室，悬臂挂篮法施工。

主桥连续梁设有2%的横坡，顶板标高基本一致，无明显纵坡。

主桥连续梁悬浇段预应力包括顶板T类束、腹板W类束、顶板ST类束、底板SB类束、主跨跨中顶板CS类束、跨中底板MB、MZ类束等。

二、施工方案1. 挂篮安装与调试（1）根据设计图纸和施工要求，对挂篮进行现场组装。

（2）组装完成后，对挂篮进行调试，确保其满足设计要求。

（3）检查挂篮的连接件、紧固件等是否齐全、完好。

2. 挂篮提升（1）在提升前，对挂篮进行安全检查，确保其处于良好状态。

（2）采用千斤顶等设备，对挂篮进行提升。

（3）提升过程中，监控挂篮的倾斜度、振动情况等，确保提升过程平稳。

3. 挂篮定位与支撑（1）将挂篮定位在预定的位置，确保其稳定。

（2）在挂篮下方设置支撑，防止其下沉。

（3）检查支撑的稳固性，确保其能够承受施工荷载。

4. 悬臂浇筑（1）在挂篮上安装模板、钢筋等施工设备。

（2）按照设计要求，进行悬臂浇筑。

（3）浇筑过程中，监控混凝土的浇筑速度、均匀性等，确保浇筑质量。

5. 预应力施加与张拉（1）根据设计要求，对预应力钢绞线进行张拉。

（2）张拉过程中，监控张拉力、伸长量等，确保预应力施加效果。

（3）张拉完成后，对预应力进行锚固。

6. 挂篮拆除与回收（1）在悬臂浇筑完成后，对挂篮进行拆除。

（2）拆除过程中，注意保护施工现场。

（3）将拆除的挂篮进行回收、整理。

三、安全措施1. 施工前，对施工人员进行安全教育培训，提高安全意识。

2. 施工过程中，严格执行操作规程，确保施工安全。

3. 设置安全警示标志，提醒施工人员注意安全。

4. 定期对施工现场进行检查，发现安全隐患及时整改。

5. 设置应急救援预案，确保施工过程中发生事故时能够及时处理。

四、质量保证措施1. 严格按照设计图纸和施工规范进行施工。

2. 对施工材料、设备进行检查，确保其质量符合要求。

挂篮悬臂浇筑施工方案及流程朋友们！今天咱们来聊一聊挂篮悬臂浇筑施工这个事儿。

这可算是个挺有技术含量的活呢！首先呢，施工之前得做不少准备工作。

像场地的清理呀，得把那些乱七八糟的东西都清走，这样施工的时候才方便嘛。

还有材料的准备，这材料可得准备得足足的，不然干到一半没材料了，那可就麻烦啦！我觉得在材料准备这块，大家可以多准备一点，以防万一嘛。

接下来就到了挂篮的安装啦。

这个挂篮安装可不能马虎呀！要按照一定的顺序来安装，不过有时候根据现场的实际情况，也可以稍微调整一下顺序。

比如说，如果有些地方空间比较小，那咱们就先安装那些不占地方的部件。

在安装的过程中呢，一定要注意挂篮的稳定性。

这就好比盖房子打地基一样，挂篮要是不稳，那后面的浇筑可就没法好好进行了。

挂篮安装好之后呢，就该进行模板的安装啦。

模板安装要平整呀，不能歪歪扭扭的。

为什么要这么平整呢？这就像咱们穿衣服一样，如果衣服皱皱巴巴的，那多难看呀！我记得有一次我看到一个施工项目，模板安装得不太好，结果浇筑出来的东西形状都不太对呢。

所以这一步一定要仔细哦！然后就是钢筋的绑扎啦。

钢筋绑扎也有讲究呢！要按照设计要求来，不过在实际操作中，有时候可能会遇到一些小问题，比如说钢筋的长度不太合适啦。

这时候可别慌，根据经验，可以稍微调整一下，只要不影响整体结构就好啦。

刚开始做这个的时候可能会觉得有点繁琐，但习惯了就好啦。

再接下来就是混凝土的浇筑啦。

这可是个关键步骤呢！在浇筑的时候，要注意混凝土的浇筑速度和高度，不能太快也不能太慢，高度也要合适。

这就像倒水一样，倒得太猛了会洒出来，倒得太慢又浪费时间。

小提示：在浇筑过程中，要随时观察挂篮的情况哦！最后就是养护啦。

养护可不能忽视呀！很多人可能觉得浇筑完了就大功告成了，其实不是呢。

养护不好的话，前面的努力可就白费了。

这个养护的时间可以根据实际情况来定，不过一般来说，时间长一点会比较好。

挂篮悬臂浇筑施工方案及流程1. 概述哎呀，建筑工地上可真是热火朝天啊，今天咱们来聊聊挂篮悬臂浇筑这个话题。

说到浇筑，大家可能会想到水泥和钢筋，没错，这就是我们今天的主角！挂篮悬臂浇筑施工，听起来高大上，其实就是在特定的条件下，用一种聪明的方式来完成建筑的浇筑，能省时又省力，真是一举两得。

1.1 什么是挂篮悬臂浇筑？简单来说，挂篮就是一个特别的支架，能把混凝土浇筑的工作“挂”在空中。

它像是个小飞侠，能在半空中完成施工，不需要支撑在地上，省去了不少麻烦。

而悬臂嘛，就是从结构的某一端伸出来，形成一种悬空的效果。

想象一下，就像一根长长的竹竿，从桥边伸出，给我们搭建了一个“舞台”，这样我们就能在空中自在地作业了。

1.2 为什么要用挂篮悬臂浇筑？那么，为什么偏偏要选择这种方式呢？哎，原因可多了。

首先，它能大幅度提高工作效率，毕竟在空中施工可不是人人都能做到的，大家都知道，能省力就得省啊！其次，这种施工方式还能保证混凝土的质量，减少了外部环境对浇筑的影响。

最后，它还能让施工空间变得更加灵活，真是一箭双雕。

2. 施工准备在开始施工之前，准备工作可不能马虎！俗话说，磨刀不误砍柴工，咱们得做好充分的准备，才能事半功倍。

2.1 材料准备首先，材料准备得当是关键。

水泥、沙子、石子，这些可都是重中之重，没它们可不行。

再来，钢筋也得提前加工好，确保每根钢筋的长度、弯曲度都符合标准。

最后，混凝土搅拌机、吊车这些“大块头”设备也要提前到位，确保它们能顺利运转。

2.2 工具与人员安排除了材料，咱们的工具也得准备齐全。

比如说，测量仪器、吊装设备、保护用具等等，缺一不可。

同时，施工人员也要提前到位，分工明确。

谁负责监测，谁负责浇筑，谁负责安全，大家得心里有数，这样才能把活干得漂漂亮亮的。

3. 施工流程接下来，咱们进入最激动人心的环节，施工流程！这一过程可要小心翼翼，马虎不得。

3.1 挂篮安装首先，得把挂篮安装到位。

这可是个技术活，稍不留神就可能“掉链子”。

挂篮施工方案一、挂篮施工(1#-10#块施工)挂蓝悬浇箱梁施工流程图为：二、挂篮结构设计：（1）挂篮形式确定：挂篮设计参数的选用在不同的情况下进行组合设计根据本工程的实际情况，弹性变形可控制在1cm，非弹性变形控制在2mm以内。

自重控制在65.5t以内，现挂蓝实际重量为64.1吨。

（2）挂篮系统构造的组成：主桁架系统→行走及锚固系统→悬吊系统→底平台系统→模板系统（3）挂篮拼装要求：模板在钢结构加工厂进行制作。

底篮焊接、拼装成为整体结构，吊耳应同时固定好，并焊牢前部栏杆。

外侧外模和内侧外模分别拼装成为整体结构，固定杆件及栏杆应焊接牢固。

内模系统除下倒角构件及拉杆固定件在现场安装外，其它部分构件应一次拼装成整体结构。

检测合格后运至施工现场进行结构拼装。

用吊车将挂篮构件吊至0＃节段上，进行组装。

三、挂篮拼装（1）主要流程如下：安装轨道（锚固在0#块上）→主桁架拼装→安装前滑座，后反扣轮→吊装桁架至轨道上并支撑好，同时拼装联结系→安装后锚固及前横梁→安装悬吊系统→安装底板平台→悬吊工作平台安装。

（2）主桁架结构拼装：主桁架是挂篮的主要承重部分，纵向左右侧各一道，每侧由6排单层加强型贝雷片联接系统组成，桁架长度12m，高度1.5m。

在箱梁0＃块顶板面测量放样，并用墨线弹出箱梁中心线、轨道中线和端头位置线，用经纬仪和垂线控制主桁架拼装位置及挂篮行走轴线位置，在轨道中线上铺设132×160×2200mm钢枕。

利用0＃块顶面作为工作平台，水平拼装贝雷片，用吊车把十二片贝雷架吊至钢枕上，对中安放。

（3）锚固系统安装：主桁架两侧尾部上面安放锚固梁，通过锚固梁用12根25精轧螺纹钢锚固，每根承受拉力30吨，锚固梁用20#工字钢对拼连接而成，长度为2.2m，并采用临时固定措施，安装主桁架之间的联结件，保证两桁架片稳定，并安装压轮器反扣直径20cm，用45#钢加工而成，每只挂篮4只压轮器、8只反扣轮，在浇筑砼时，后端利用12根25精轧螺纹钢锚固在已浇梁段上。

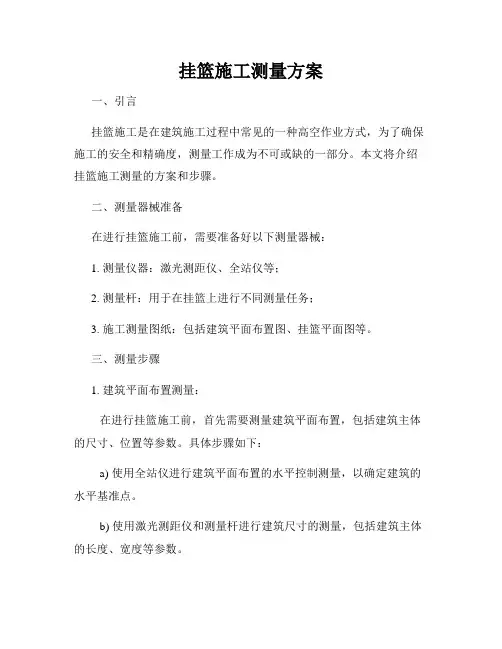

挂篮施工测量方案一、引言挂篮施工是在建筑施工过程中常见的一种高空作业方式，为了确保施工的安全和精确度，测量工作成为不可或缺的一部分。

本文将介绍挂篮施工测量的方案和步骤。

二、测量器械准备在进行挂篮施工前，需要准备好以下测量器械：1. 测量仪器：激光测距仪、全站仪等；2. 测量杆：用于在挂篮上进行不同测量任务；3. 施工测量图纸：包括建筑平面布置图、挂篮平面图等。

三、测量步骤1. 建筑平面布置测量：在进行挂篮施工前，首先需要测量建筑平面布置，包括建筑主体的尺寸、位置等参数。

具体步骤如下：a) 使用全站仪进行建筑平面布置的水平控制测量，以确定建筑的水平基准点。

b) 使用激光测距仪和测量杆进行建筑尺寸的测量，包括建筑主体的长度、宽度等参数。

c) 根据测量结果，绘制建筑平面布置图，用于后续挂篮施工的定位和调整。

2. 挂篮平面布置测量：在挂篮施工过程中，需要精确测量挂篮的位置和高度，以确保其安全稳定。

具体步骤如下：a) 使用全站仪进行挂篮平面布置的水平控制测量，以确定挂篮的水平基准点。

b) 使用激光测距仪和测量杆进行挂篮位置的测量，包括挂篮距离建筑物的水平距离、挂篮距离地面的高度等参数。

c) 根据测量结果，绘制挂篮平面图，用于挂篮的准确定位和调整。

3. 其他测量任务：在挂篮施工过程中，可能还涉及到其他测量任务，如垂直度测量、挂篮倾斜度测量等。

具体测量步骤可根据实际情况进行设计，并记录测量数据和结果。

四、测量数据处理与分析在完成挂篮施工测量任务后，需要对测量数据进行处理和分析，以获得最终的测量结果。

具体步骤如下：1. 数据录入与整理：将测量仪器所获得的数据录入电脑，进行数据整理和分类。

2. 数据处理与分析：使用专业的测量软件或计算工具，对测量数据进行处理和分析，包括计算测量误差、确定测量结果的准确性等。

3. 生成报告与记录：根据测量数据的处理结果，生成测量报告和记录，包括测量任务的描述、测量结果的分析和评估等。

挂篮悬浇施工工法挂篮悬浇施工工法一、引言挂篮悬浇施工工法是一种常用的高层建造施工方法，具有安全可靠、高效快捷的特点。

本文旨在详细介绍挂篮悬浇施工工法的原理、流程、注意事项和施工步骤，以供参考。

二、工法原理挂篮悬浇施工工法利用悬挂的挂篮进行混凝土的浇筑，在保证工人安全的同时提高了施工效率。

挂篮通过钢丝绳或者链条悬挂于施工现场，由塔吊或者起重机进行操控。

通过不断升降调节挂篮的高度，实现混凝土的连续浇筑。

三、施工流程（1）前期准备工作在施工前需要进行详细的准备工作，包括施工方案制定、材料采购、机械设备调试等。

（2）安装挂篮和固定挂篮的安装需要根据具体情况进行设计，确保其稳固可靠。

同时，需要进行固定以防止挂篮的晃动，保证工作安全。

（3）混凝土搅拌和运输混凝土的搅拌和运输需要配合挂篮的施工进程进行。

搅拌站将混凝土输送到挂篮的施工位置，确保连续浇筑。

（4）挂篮悬浇施工挂篮通过起重机或者塔吊进行升降，实现混凝土的连续浇筑。

工人在挂篮内进行梳平和振捣，确保混凝土的质量。

（5）挂篮拆除和清理施工完成后，需要对挂篮进行拆除和清理。

确保施工现场的整洁和安全。

四、注意事项（1）挂篮的设计和施工必须符合相关标准和规范，确保其稳固可靠。

（2）挂篮的悬挂点必须经过计算和验证，不得超过其允许承载力。

（3）在施工过程中要进行严密的监测，确保挂篮的运行状态正常。

（4）在高风险天气条件下，需要暂停挂篮悬浇施工，确保工人的安全。

（5）工人在挂篮内操作时必须佩戴安全帽、安全绳等个人防护装备，严禁随意抛物。

五、施工步骤（1）确定挂篮的位置和数量。

（2）安装挂篮并固定。

（3）准备混凝土和材料。

（4）进行挂篮悬浇施工。

（5）梳平和振捣混凝土。

（6）拆除挂篮并进行清理。

六、附件本涉及的附件如下：1. 挂篮悬浇施工方案2. 安全操作手册3. 挂篮和固定设备图纸4. 混凝土搅拌站调试记录5. 施工进度表七、法律名词及注释本涉及的法律名词及其注释如下：1. 建造施工工法：指在建造工程中采用的特定的施工方法。

挂篮悬浇工程施工方案一、施工前的准备工作1、制定施工计划：在进行挂篮悬浇工程之前，必须制定详细的施工计划，其中包括吊篮的悬挂位置、吊篮的数量和布置方式、作业人员的分工及安全措施等内容。

2、材料准备：根据施工计划，需要提前准备好悬挂吊篮、混凝土、脱模剂、钢筋、木模板等施工材料。

3、安全措施：在施工前，必须对施工现场进行全面的安全检查，确保设备良好、操作规范并制定相应的安全措施。

二、悬挂吊篮的安装和调试1、吊篮的悬挂位置：吊篮的悬挂位置需根据具体的混凝土浇筑位置进行确定，有必要与工地设计人员进行充分的沟通和协商，确保吊篮的悬挂位置符合设计要求。

2、吊篮的数量和布置方式：根据施工计划，确定吊篮的数量和布置方式，同时要充分考虑混凝土的浇筑高度和工程进度等因素。

3、安全检查和调试：在悬挂吊篮之前，需要对吊篮进行全面的检查，确保吊篮的安全性，同时需要对吊篮进行调试，检查吊篮的升降、悬挂和稳定性等功能是否正常。

三、混凝土浇筑1、混凝土的搅拌和运输：在悬挂吊篮准备就绪之后，需要对混凝土进行搅拌和运输，确保混凝土的质量和浇筑的连续性。

2、脱模剂的处理：在进行混凝土浇筑之前，需要对模板进行处理，喷涂脱模剂以确保浇筑后的混凝土易于拆模。

3、浇筑作业：在进行混凝土浇筑时，需要根据设计要求及施工计划，控制浇筑速度、厚度和质量，确保浇筑的一致性和均匀性。

4、后续处理：在混凝土浇筑完成后，需要及时进行后续处理，如养护、拆模和系统检查等工作。

四、安全措施1、设备安全：在悬挂吊篮进行工作时，必须做好设备的安全保护工作，确保吊篮的稳定性和安全性。

2、作业人员安全：需要对作业人员进行培训，确保其具备必要的技能和安全意识，加强对作业人员的安全管理和监督。

3、防范措施：在进行挂篮悬浇工程时，需要加强对风、雨等自然灾害的预防，并采取有效的安全措施。

4、应急预案：在悬挂吊篮进行工作时，必须制定详细的应急预案，确保在突发情况下能够及时处理和应对。

兰新挂篮悬浇施工测量方案一、概述挂篮悬浇是一种常见的大型建筑施工方式，用于高层建筑的混凝土浇筑。

正确的测量是挂篮悬浇施工的重要环节，对保证施工质量和安全具有重要影响。

本方案旨在确保兰新挂篮悬浇施工测量工作的准确性和可靠性。

二、测量任务1.挂篮边界：测量挂篮的长度、宽度和高度，确定挂篮的边界。

2.悬挂高度：测量挂篮悬挂的高度，确保挂篮与施工面的距离满足要求。

3.浇筑高度：测量混凝土浇筑的高度，包括柱子、墙体和楼板等位置。

4.楼板水平度：测量楼板的水平度，保证楼板施工的平整度和稳定性。

5.挂篮倾斜度：测量挂篮倾斜度，保证挂篮施工的安全性。

三、测量方法1.挂篮边界：在挂篮四角设置定位杆，并测量杆的高度，然后使用水平仪、测量尺和直尺等工具测量挂篮的长度、宽度和高度，确保挂篮的边界准确。

2.悬挂高度：使用激光测距仪或全站仪，从施工面测量到挂篮的高度，确保挂篮与施工面的距离满足要求。

3.浇筑高度：使用水准仪或全站仪，测量混凝土浇筑的高度，包括柱子、墙体和楼板等位置，确保浇筑高度符合设计要求。

4.楼板水平度：使用水准仪和测量尺，测量楼板的水平度，保证楼板施工的平整度和稳定性。

5.挂篮倾斜度：使用测斜仪，测量挂篮的倾斜度，保证挂篮施工的安全性。

四、测量设备1.水平仪：用于测量挂篮边界和楼板水平度。

2.测量尺：用于测量挂篮长度和宽度。

3.直尺：用于测量挂篮高度和倾斜度。

4.激光测距仪或全站仪：用于测量悬挂高度和浇筑高度。

5.水准仪：用于测量浇筑高度和楼板水平度。

6.测斜仪：用于测量挂篮的倾斜度。

五、测量流程1.根据测量任务和测量方法，确定所需的测量设备和工具，并进行校准。

2.在施工现场设置定位杆和基准点，确定测量的起始和终止位置。

3.开始测量挂篮边界，使用水平仪、测量尺和直尺等工具进行测量，并记录测量结果。

4.进行悬挂高度的测量，使用激光测距仪或全站仪进行测量，并记录测量结果。

5.进行浇筑高度的测量，使用水准仪或全站仪进行测量，并记录测量结果。

挂篮悬浇施工测量控制原理与技术概述挂篮悬浇施工是一种新型的施工方式，可以在高层建筑物的施工过程中应用。

它主要通过高空悬挂的篮子进行混凝土、砖块等材料的运输和施工。

由于该施工方式的特殊性，需要对测量和控制进行严格的技术要求。

本文将介绍挂篮悬浇施工测量控制的原理和技术，希望能够对相关人员有所帮助。

测量原理在挂篮悬浇施工中，需要进行的主要测量包括以下三个方面：悬挂索长度的测量为保证篮子的平衡和稳定，悬挂索长度的测量是非常重要的。

通常采用激光仪器和水平仪器进行测量。

使用激光仪器时，首先需要在地面上进行基准线的设置，并将激光照射到篮子悬挂点，然后在篮子所在位置的铁框架上设置控制点，进行悬挂索长度的测量。

使用水平仪器时，需要根据篮子的悬挂点、固定点和控制点之间的距离，计算出悬挂索的长度。

篮子位置的测量在施工过程中，需要不断地调整篮子的位置，以便保证混凝土均匀地浇注。

通常采用全站仪进行篮子位置的测量。

将全站仪放置在地面上，并将望远镜对准篮子，记录下角度和距离，然后通过三角函数计算出篮子的水平位置和高度。

篮子倾斜角度的测量篮子的倾斜角度对混凝土的浇注质量有着重要的影响。

通常采用倾斜仪进行测量。

倾斜仪是一种可便于安装的仪器，在篮子中央位置安装倾斜仪即可测量篮子的侧倾角和前倾角。

控制技术在挂篮悬浇施工中，需要进行的主要控制包括以下几个方面：悬挂索长度的控制悬挂索长度的控制是保证篮子平衡和稳定的重要措施。

一般采用电动卷扬机和机械调节锁定器进行控制。

当篮子出现倾斜时，电动卷扬机会自动启动，将篮子升起或降低一定高度以恢复平衡。

机械调节锁定器则会在篮子受到外力的作用下阻止其进一步倾斜。

篮子位置的控制在混凝土浇注过程中，需要不断调整篮子的位置，以便均匀浇注混凝土。

为此，可采用电动卷扬机和人工力量配合进行控制。

当篮子位置出现偏差时，电动卷扬机会自动启动，将篮子移动到正确位置。

此外，还需要在屋顶设置工人，通过手动操作扭动吊环，调整篮子的位置。

挂篮悬浇施工测量控制摘要：本文主要介绍龙湾涌大桥挂篮预压、悬浇过程中的测量、监控方法。

关键词：挂篮悬浇测量控制Abstract: This paper mainly introduces the chung bay bridge hanging basket preloading, suspended in the process of water measure, monitor method.Key words: hanging basket poured, measurement control suspension1、工程概况龙湾涌大桥全桥分左右两半幅，桥梁起讫桩号K17+495.72～K18+231.28，为全长735.56米，主桥上部结构为45m+80m+45m预应力混凝土变截面连续箱梁（底面为抛物线）。

主桥平面位于直线段内，纵坡为2.038%。

下部结构为钻孔灌注桩基础、薄壁墩。

2、测量控制网布设进场时，设计院的控制点（坐标系为80西安坐标系，高程基准为85国家高程）交桩后，项目部采用徕卡TC802全站仪和NA2水准仪对整个控制网进行复测，在各项测量指标均满足规范规定要求后，根据现场的实际需要布设桥梁三角网，桥梁三角网如下图：三角控制网的目的是利用三角网点与点良好的通视效果准确控制好桥梁结构物的平面位置，由于三角网对点与点之间的通视情况要求比较高，即使是施工原因造成控制点破坏也能利用其他两个控制点恢复第三个点，所以在控制方面能得心应手。

3、挂篮预压测量控制与施工预拱度值的确定3.1预压目的：主要获得挂篮施工箱梁底板预拱度值，同时检验挂蓝的安全性。

在挂篮施工中，钢筋混凝土、内外模板等荷载将使得挂篮产生一定的变形。

准确模拟实际荷载状况，对挂篮施工进行模拟，检测出各构件的变形。

根据检测结果推算出挂篮在不同荷载状况下的挠度，以便准确设置各节段底篮模板的预拱度值，保证大桥设计线形。

3.2预压方案的确定目前工程上常用的挂篮预压检验方法大概有以下几种：砂袋堆载预压、水箱加载预压、砼块等其他重物堆载预压以及反力架预压。

曲线桥梁挂篮悬浇施工测量控制方法一、引言露水河特大桥是林长高速公路中最大的桥梁，桥址处为太行山红旗渠游览区，桥位上游1KM为南古洞水库，桥位下游100m为红旗渠过河渡槽。

由于线路的走向控制，该桥位于圆曲线（半径720m）+缓和曲线+圆曲线（半径1100m）+缓和曲线+圆曲线（半径800m）组成的组合曲线上，处于线路“几”字形路段的中心。

桥梁全长596m，其中主桥为(90m+170m+90m)连续刚构，为上、下行两座独立桥，采用箱形梁，箱梁高度以及箱梁底板厚度按1.8次抛物线变化，箱梁根部梁高10.5m，跨中梁高3.5m，箱梁最大悬臂长度78m，共分为21个节段，采用挂篮悬臂浇筑法施工。

主桥的这种平面布置方式完全不同于直线桥梁，无法处理成为平面内的变形模式，加上桥梁的纵坡影响。

这样的设计使得桥梁在施工过程中随时处于3D的变形过程中，给施工测量监控带来更大的难度和挑战。

二、建立平面和高程施工控制网桥位所在区域横跨山谷，山高坡陡，地形复杂，通视条件受限，控制难度大。

桥位处设计单位所交付的控制点只有GP25和GP26两个点，无法满足施工需要，我们根据这两个点建立了大桥高精度首级加密控制网。

露水河特大桥的测量控制网如图。

平面控制网是按照四等三角网的要求施测，并用专业平差软件进行平差。

平差后控制网闭合差和基线相对中误差均满足四等三角网的技术规范要求。

由于地势起伏较大，高程控制网是使用全站仪按照四等三角高程方法进行联测。

首级加密网可以满足各墩台基础及墩身的施工测量放样及检核。

对悬浇箱梁的测量控制，采用已经完成的首级控制点，在6#、7#墩的0#块上进行投点，作为悬浇箱梁施工测量的控制点。

定期检查0#块上控制点的位置，以检查后的改正值为基准进行测量。

三、悬浇箱梁测量控制由于曲线梁对墩身的作用力左右是不平衡的，为了消除这个不平衡造成的影响，在墩身施工的过程中根据墩身高度设置了3cm~7cm的横向预偏值。

箱梁悬浇施工前，要对挂篮进行预压，确定挂篮的弹性变形值和非弹性变形值，同时要考虑预拱度和横向预偏值，最后通过数据分析和计算，确定挂篮立模数据。

**＊*桥箱梁悬浇施工测量方案悬臂挂篮施工测量要点：在整个施工过程中,因为混凝土材料的非均匀性、混凝土的收缩和徐变、大气温度、温差的影响，加之各节段混凝土加载龄期不同的影响,会造成各梁节段的内力和位移随着混凝土浇筑过程而偏离预计值。

因此在梁的整个悬背浇筑过程中，若不进行线形的现场施工控制，会造成悬背施工的梁体无法顺利合拢，整个结构线形不平顺，桥面高程达不到设计要求造成无法进行桥面铺装施工，或者桥面铺装厚度严重不均匀，导致桥梁的安全性、实用性和使用耐久性下降。

因此在梁分段悬背浇筑施工中，线形控制测量是保证成桥梁的线形和受力状态与设计一致的重要工作。

一、方案简介：1、方案控制范围、内容与目标主控范围：**＊桥箱梁悬浇期间和合拢前后.控制内容：悬浇施工预拱度，箱梁线形。

控制目标：主跨合拢相对高差≤10mm;成桥竖曲线与控制竖曲线的调整量≤20mm；轴线偏差≤10mm。

两岸顺利合拢。

2、箱梁线形监测和控制悬浇法施工测量内容：梁悬浇施工中必须成立专门的控制小组来进行现场测量、变形分析、线形计算，以施工测控模型随时分析施工过程中实测各阶段主梁内力和变形与设计预期值的差异,并找出原因，提出修正对策，以保证各节段梁施工符合设计的要求。

大跨径混凝土连续梁悬浇施工测量的主要内容有：①根据悬浇施工控制的需要，建立可靠、精度满足要求的平面和高程控制网；②按照设计尺寸及施工控制修正值放样定位放样模板;③进行悬浇施工过程中各阶段的梁体线形控制测量，内容包括标高测量、中轴线位置测量和施工挂篮变形测量；④定期进行墩位沉降观测。

⑤水准基点和轴线基线点定期进行复测，确保测量工作的科学性.控制网及测点的布设①施工控制网的布设：箱梁施工控制网包括平面控制网和高程控制网,网的建立以原有的大桥首级施工控制网为基础,在桥墩的0＃块中心上各加密一个点，联测两岸四个首级网控制点，构成箱梁施工控制网，平面和高程兼用。

平面控制网采用LEICA(莱卡）TCR802测量，测角精度1”,测距精度±2+2ppm，根据一级三角网的要求严密平差后得出两点的坐标。

连续刚构桥挂篮悬臂浇筑施工要点监测控制发布时间：2021-06-08T16:03:43.473Z 来源：《基层建设》2021年第5期作者：闫贝贝[导读] 摘要：桥梁工程施工技术不断发展，连续刚构桥挂篮悬臂浇筑施工技术更是得到了广泛的应用。

中交二公局第二工程有限公司陕西西安 710119摘要：桥梁工程施工技术不断发展，连续刚构桥挂篮悬臂浇筑施工技术更是得到了广泛的应用。

刚构桥挂篮施工过程存在自身的缺点与不足，成桥线性、标高控制、安全质量问题更会直接影响生命财产安全，还会造成严重的经济损失。

本文以贵阳至黄平高速公路项目石头寨特大桥施工为例，阐述刚构桥挂篮悬臂浇筑施工过程要点的监测控制，更好的保证了挂篮施工过程的成桥线性、标高控制及安全质量，完成了全桥的成功合拢。

关键词：刚构桥；挂篮施工；监控要点1.工程概况贵阳至黄平高速公路石头寨特大桥起点桩号为K38+930.00，终点桩号为K40+070.00，桥梁全长为1149m。

主桥分为1#、2#刚构桥，上部均采用（65+120+65）m预应力混凝土连续刚构，主桥下部结构采用双肢薄壁空心墩。

主桥结构形式为主跨120m变截面预应力混凝土连续刚构，边中跨比0.542，根部梁高7.5m，跨中及端部梁高3m，箱梁高度按1.8次抛物线变化。

横断面为单箱单室直腹板箱梁，箱梁顶板宽度为16.5m，底板宽度为8.0m，翼缘悬臂长度4.25m。

箱梁顶板设单向横坡，底板横桥向为水平。

主桥上部结构采用对称悬臂浇筑法施工，主梁每个单“T”划分为16个梁段，其中0号、1号、1’号梁段共长14.0m，在墩顶托架现浇施工；2号块至7号块长3m，8号块至11号块长3.5m，12号块至16号块长4.0m，边跨支架现浇段长3.84m，边跨合拢段长2m，中跨合拢段长2m。

箱梁施工采用挂篮悬臂现浇，悬浇梁段最大重量为186吨。

2.施工平面及高程监测控制为了保证石头寨特大桥主桥预应力混凝土连续刚构，采用悬臂浇筑施工方法和桥墩采用挂架施工方法的质量和安全，控制各施工阶段的桥墩、主梁中线位置和标高，监测施工过程中各块箱梁的挠度变化情况，为箱梁标高调整提供依据，保证悬臂浇筑施工的悬臂合拢平面和高程差控制在设计要求的范围之内。

目录一、挂篮悬臂浇筑施工方案和施工方法 .............. 错误!未定义书签。

（一）、总体施工方案 (1)（二）、详细施工方案、施工工艺方法 (4)2.1.墩顶O号梁段施工方 (4)2.1.1.O号块梁段施工工艺流程图, 见图8所示。

(6)2.1.2、永久支座安装与临时支墩安装、锁固及拆除 (8)2.1.3. O#块支架 (10)2.1.4、O号梁段模板 (11)2.1.5. 钢筋、预应力束孔道安装 (11)2.1.6、混凝土浇筑 (12)2.1.7、预应力钢筋安装、施加预应力（张拉作业） (13)2.1.8、孔道压（注）浆 (14)2.2.边跨非对称梁段（支架浇筑梁段）........................... (15)2.2..、施工模板支撑架 (16)2.2.2.模板、钢筋、混凝土 (17)2.3.挂篮悬臂浇筑梁段 (18)2.3.1.挂篮悬臂浇筑段施工工艺 (19)2.3.2.挂篮施工 (21)2.3.3.悬臂浇筑节段芯模板 (23)2.3.4.钢筋加工、安装与预应力钢筋孔道布设、安装 (24)2.3.5.混凝土浇筑 (25)2.3.6.施加预应力、孔道压（注）浆 (27)2.4.合拢及体系转换 (28)三、公路工程与铁路工程悬浇梁的规范规定差异 (29)一、挂篮悬臂浇筑施工方案和施工方法（一）、总体施工方案挂篮悬臂浇筑施工工法, 分为墩顶支架浇筑“O”号块梁段、跨中挂篮悬臂浇筑梁段、合拢梁段和边跨支架现浇梁段等四部分。

如图5所示。

墩顶“O”号梁段浇筑完成后, 再在“O”号梁段上组装挂篮。

“O”号梁段主要是为挂篮组装提供拼装工作平台和悬浇出发场地。

每个“O”号梁段长度一般为12～14m, 个别桥跨度较小的“O”号梁段设计长度较小, 只能满足连体挂篮安装条件。

辅助说明: 在高墩上进行连体挂篮安拆安全风险较大, 不是最佳施工方案！若是遇到此类工程, 应通过1号梁段支架现浇法加以避开！O号梁段和边跨现浇梁段均采用支架现浇法成型。

高速悬臂法挂篮施工施工监控方案1 工程概况 (1)1.1 桥梁概况 (1)1.2 工期安排 (2)1.3 本桥相关设计标准 (3)1.4 主梁挂篮悬浇施工程序 (4)2 施工监控的依据和目的 (4)2.1 施工监控的依据 (4)2.2 施工监测的目的 (5)3 施工监测的总体思路 (5)3.1 系统性原则 (5)3.2 与桥梁结构设计相结合原则 (7)3.3 与桥梁施工相结合的原则 (7)3.4 适应施工监控现场变化的原则 (7)3.5 经济合理原则 (7)3.6 监控中的关键技术问题 (7)4 施工监测的内容和方法 (9)4.1 桥墩沉降监测 (9)4.2 主梁线形监测 (10)4.3 主梁应力监测 (12)4.4 温度测量 (13)4.5 施工监测工况及内容 (14)4.6 施工过程中监测元器件及附件的具体保护措施 (17)5 施工控制的内容和方法 (17)5.1 预告主梁下阶段立模标高 (17)5.2 施工监控预警系统 (18)5.3 施工过程中的技术咨询 (18)6 施工监控精度、原则与总体要求 (18)6.1 控制精度和原则 (18)6.2 实施中的总体要求 (19)7 施工监测组织机构及工作程序 (19)7.1 施工监控专家顾问组 (19)7.2 各单位分工 (19)7.3 施工监控工作程序 (21)8 施工监控提交成果 (22)8.1 提交成果形式 (22)8.2 文件传递路线 (22)9 拟投入的人员及仪器设备 (22)9.1 拟投入的监控人员 (22)9.2 拟投入的仪器设备 (24)10 施工监控质量安全保证措施 (24)10.1 人员、设备、软件保障 (24)10.2 健全数据采集制度 (25)10.3 健全数据分析制度 (25)10.4 健全信息反馈制度 (25)10.5 健全安全生产制度 (26)11 施工监控安全应急预案 (26)12部分报告及记录表格式 (27)施工监控方案1 工程概况1.1桥梁概况图1.1 连续梁平立面位置图上部结构34.9+60+34.9m为悬浇预应力砼连续箱梁，主跨60m。
