中考物理复习电学专题：动态电路定性分析

中考物理二轮复习核心考点讲解与训练—动态电路的定性分析与定量计算（含答案解析）知识点一动态电路1.电路动态问题:就是对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。

2.动态电路判断要点(1)弄清电路中各元件之间的关系:具体来说，要弄清电阻之间是串联还是并联或两者皆有:所给的电表是测量干路的电流(或电压)还是支路中的电流(或电压)等。

(2)两个总电阻的变化规律:①并联电路中的总电阻比并联的每个电阻都小;②在任何一个电路(无论该电路是串联还是并联或两者皆有)中，总电阻随电路中某一个电阻的增大而增大，随某一个电阻的减小而减小。

3.基本思想明确电路中的变量和不变量，首先确定不变的物理量(如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压等)，然后根据相关的规律去分析其它量的变化。

4.解题思路总体遵循“先局部--再整体--再局部”的思路，具体说来:①由某个电阻或开头的变化分析总电阻的变化(局部);②根据欧姆定律，由总电阻的变化分析总电流的变化(整体);③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化(局部)。

5.记忆方法动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电;串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升:并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家。

知识点二两种分析模型类型一：滑动变阻器引起的串联电路动态分析滑动变阻器移动R 滑阻值改变电路总电阻改变电路中电流（总电功率）改变定值电阻两端的电压（电功率）改变滑动变阻器的电压改变（电功率不确定）类型二：滑动变阻器引起的并联电路动态分析滑动变阻器移动R 滑阻值改变本支路电阻改变电路中电流（总电功率）改变1.（2023•兰州）小明设计的质量测量仪如图所示，电源电压保持不变，闭合开关S 后，下列说法中正确的是（）R 总=R 滑+R 定U 定=I 定R 定U 滑=U 总-U 定I 总=U 总/R 总I 支=U 总/R 支P 总=U 总I 总P 定=I 2定R 定A．不放重物时，小灯泡L的亮度最暗B．与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯C．重物的质量越大，电流表示数越小，电压表示数也越小D．重物的质量越小，电路消耗的总功率越小【解答】解：A、不放重物时，滑片在最上方，滑动变阻器接入电路的电阻最小，总电阻最小，根据欧姆定律可知，电路中的电流最大，根据P＝I2R可知，小灯泡的功率最大，小灯泡L的亮度最亮，故A 错误；BC、重物的质量越大，滑动变阻器接入电路中电阻变大，根据串联电路的分压规律可知，滑动变阻器分担的电压变大，电压表示数变大；此时电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯，故B正确、C错误；D、同理可知，重物的质量越小，电路中的电流越大，根据P＝UI可知，电路消耗的总功率越大，故D错误。

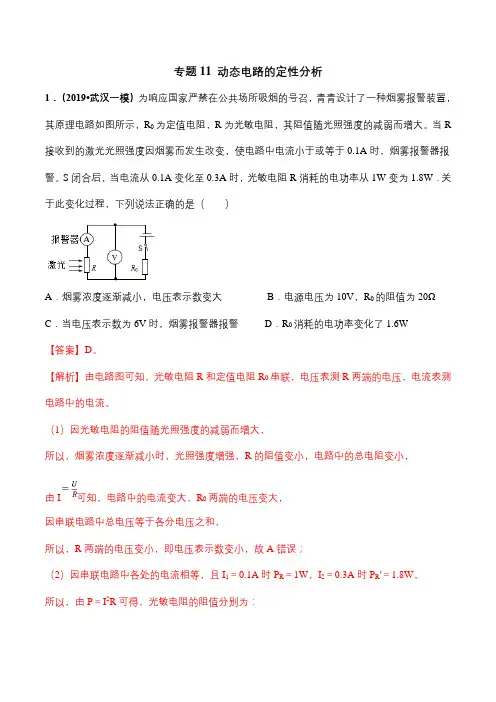

专题11 动态电路的定性分析1．（2019•武汉一模）为响应国家严禁在公共场所吸烟的号召，青青设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大。

当R 接收到的激光光照强度因烟雾而发生改变，使电路中电流小于或等于0.1A时，烟雾报警器报警。

S闭合后，当电流从0.1A变化至0.3A时，光敏电阻R消耗的电功率从1W变为1.8W．关于此变化过程，下列说法正确的是（）A．烟雾浓度逐渐减小，电压表示数变大B．电源电压为10V，R0的阻值为20ΩC．当电压表示数为6V时，烟雾报警器报警D．R0消耗的电功率变化了1.6W【答案】D。

【解析】由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流。

（1）因光敏电阻的阻值随光照强度的减弱而增大，所以，烟雾浓度逐渐减小时，光照强度增强，R的阻值变小，电路中的总电阻变小，由I可知，电路中的电流变大，R0两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R两端的电压变小，即电压表示数变小，故A错误；（2）因串联电路中各处的电流相等，且I1＝0.1A时P R＝1W，I2＝0.3A时P R′＝1.8W，所以，由P＝I2R可得，光敏电阻的阻值分别为：R100Ω，R′20Ω，因串联电路中总电阻等于各分电阻之和，且电源的电压不变，所以，电源的电压：U＝I1（R+R0）＝I2（R′+R0），即：0.1A×（100Ω+R0）＝0.3A×（20Ω+R0），解得：R0＝20Ω，电源的电压：U＝I1（R+R0）＝0.1A×（100Ω+20Ω）＝12V，故B错误；R0消耗的电功率的变化量：△P0＝P0′﹣P0＝I22R0﹣I12R0＝（0.3A）2×20Ω﹣（0.1A）2×20Ω＝1.6W，故D正确；（3）当电压表的示数为6V时，R0两端的电压：U0＝U﹣U R＝12V﹣6V＝6V，此时电路中的电流：I0.3A＞0.1A，因电路中电流小于或等于0.1A时，烟雾报警器报警，所以，此时烟雾报警器不报警，故C错误。

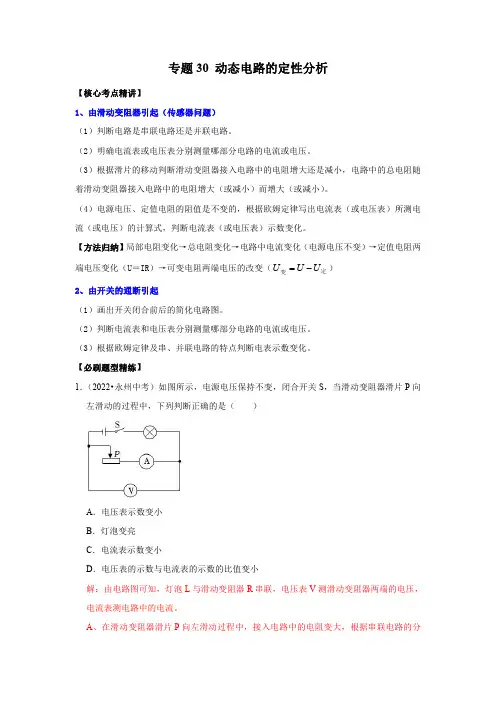

专题30动态电路的定性分析【核心考点精讲】1、由滑动变阻器引起（传感器问题）（1）判断电路是串联电路还是并联电路。

（2）明确电流表或电压表分别测量哪部分电路的电流或电压。

（3）根据滑片的移动判断滑动变阻器接入电路中的电阻增大还是减小，电路中的总电阻随着滑动变阻器接入电路中的电阻增大（或减小）而增大（或减小）。

（4）电源电压、定值电阻的阻值是不变的，根据欧姆定律写出电流表（或电压表）所测电流（或电压）的计算式，判断电流表（或电压表）示数变化。

【方法归纳】局部电阻变化→总电阻变化→电路中电流变化（电源电压不变）→定值电阻两端电压变化（U＝IR）→可变电阻两端电压的改变（定变U U U -=）2、由开关的通断引起（1）画出开关闭合前后的简化电路图。

（2）判断电流表和电压表分别测量哪部分电路的电流或电压。

（3）根据欧姆定律及串、并联电路的特点判断电表示数变化。

【必刷题型精练】1．（2022•永州中考）如图所示，电源电压保持不变，闭合开关S ，当滑动变阻器滑片P 向左滑动的过程中，下列判断正确的是（）A ．电压表示数变小B ．灯泡变亮C ．电流表示数变小D ．电压表的示数与电流表的示数的比值变小解：由电路图可知，灯泡L 与滑动变阻器R 串联，电压表V 测滑动变阻器两端的电压，电流表测电路中的电流。

A 、在滑动变阻器滑片P 向左滑动过程中，接入电路中的电阻变大，根据串联电路的分压关系可知，电压表的示数变大，故A错误；B、因灯泡的亮暗取决于实际功率的大小，根据串联电路的分压关系可知，灯泡两端的电压变大，由P=2可知，灯泡的实际功率变大，灯泡变亮，故B错误；C、电路中的总电阻变大，由I=可知，电路中的电流变小，电流表的示数变小，故C正确；D、由电压表示数变大、电流表的示数变小可知，电压表V与电流表示数比值变大，故D错误。

答案：C。

2．（2022•临沂中考）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中（）A．电流表示数变小B．电压表示数变小C．灯泡的功率变大D．电路总功率变大解：分析电路图可知该电路为并联电路，电压表测量电源的电压，电流表测量干路中的电流；由于电源电压不变，移动滑片时，电压表示数不变，故B错误；并联电路各支路互不影响，移动滑片时，通过灯泡的电流不变，灯泡的功率不变，灯泡的亮度不变，故C错误；闭合开关，当滑动变阻器滑片向左滑动时，接入的阻值变小，根据欧姆定律可知，通过滑动变阻器的电流变大，根据并联电路的电流规律可知，干路中的电流变大，电流表示数变大，故A错误；电源电压不变，根据P＝UI可知，电路消耗的总功率变大，故D正确。

专题欧姆定律的动态电路分析一、动态电路的定性分析1.对于任何一种电路，在分析动态变化情况时，可总结为“一个不变，两个关键，一个整体”。

（1）一个不变：电路中总电压不变。

（2）两个关键：一是串联电路中，串联的电阻越多，总电阻越大，并联电路中，并联的支路越多，则总电阻越小。

二是对于由两部分电阻串联或并联而成的电路，若其中一部分是定值电阻，而另一部分为可变电阻，则总电阻大小的变化情况与可变电阻大小变化情况一致。

（3）一个整体：分析电路时必须考虑整个电路中各物理量的变化情况，然后由整体到部分，由定值到变值的顺序进行分析。

2.解题顺序：电源电压不变→局部电阻如何变化→总电阻如何变化→总电流如何变化→电阻不变部分的电流、电压如何变化→电阻变化部分的电流、电压如何变化→各电表示数如何变化。

二、动态电路的定量计算思路关键是分别抓住电路变化前后所处状态，分析电路中的变化量和不变量，运用有关电学规律和电路特点建立状态方程，联立求解。

总之，只要掌握正确的解题思路和方法，常见电路的计算问题都能迎刃而解。

解题思路如下结构图：明确变化前后电路连接情况1.连接方式2.电流表、电压表测量对象分析电路中的变量和不变量1.用电器：电流、电压、电阻2.全电路：电流、电压、电阻运用有关电学规律和电路特点建立状态方程【例1】如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A.电流表A1变小，A2变小，电压表V不变B.电流表A1变小，A2不变，电压表V不变C.电流表A1变小，A2变小，电压表V变大D.电流表A1不变，A2变大，电压表V变小【例2】“道路千万条，安全第一条；行车不规范，亲人两行泪。

”酒后不开车是每个司机必须遵守的交通法规。

甲图是酒精测试仪工作电路原理图，电源电压U=6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。

气体中酒精含量大于0且小于80mg/100mL 为酒驾，达到或者超过80mg/100mL为醉驾。

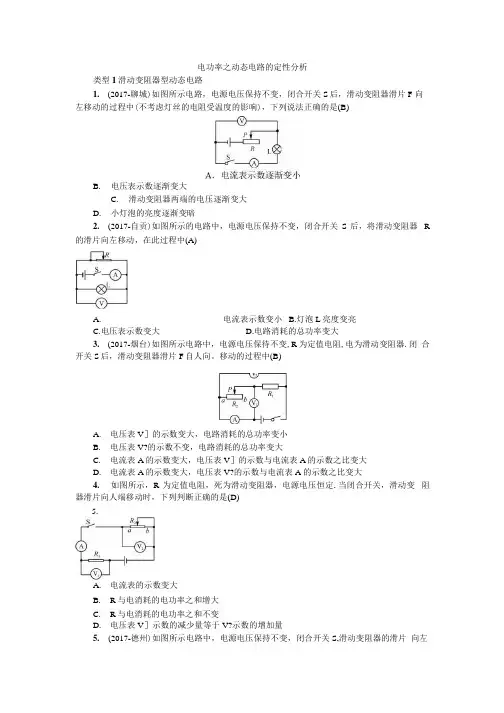

电功率之动态电路的定性分析类型1滑动变阻器型动态电路1.(2017-聊城)如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片F 向左移动的过程中(不考虑灯丝的电阻受温度的影响)，下列说法正确的是(B)B.电压表示数逐渐变大C.滑动变阻器两端的电压逐渐变大D.小灯泡的亮度逐渐变暗2.(2017-自贡)如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R 的滑片向左移动，在此过程中(A)A.电流表示数变小B.灯泡L亮度变亮C.电压表示数变大D.电路消耗的总功率变大3.(2017-烟台)如图所示电路中，电源电压保待不变,R为定值电阻,电为滑动变阻器.闭合开关S后，滑动变阻器滑片F自人向。

移动的过程中(B)A.电压表V］的示数变大，电路消耗的总功率变小B.电压表V?的示数不变，电路消耗的总功率变大C.电流表A的示数变大，电压表V］的示数与电流表A的示数之比变大D.电流表A的示数变大，电压表V?的示数与电流表A的示数之比变大4.如图所示，R为定值电阻，死为滑动变阻器，电源电压恒定.当闭合开关，滑动变阻器滑片向人端移动时，下列判断正确的是(D)5.A.电流表的示数变大B.R与电消耗的电功率之和增大C.R与电消耗的电功率之和不变D.电压表V］示数的减少量等于V?示数的增加量5.(2017-德州)如图所示电路中，电源电压保持不变，闭合开关S,滑动变阻器的滑片向左移动时，下列判断正确的是(D)B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小6.(2018-广安)如图所示的电路中，闭合开关后，当滑片F向右移动时，下列说法正确的是(D)A.灯泡L变暗B.电压表示数变小C.电流表Ai示数变大D.整个电路消耗的总功率变小7.(2017-毕节)如图所示的电路，闭合开关S,当滑片F向左移动时，不考虑灯丝电阻受温度影响，下列说法正确的是(D)A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变类型2开关型动态电路8.如图所示电路，开关S?由断开到闭合的过程中，下列有关说法正确的是(C)A.电压表示数不变，电流表示数变大B.定值电阻R的电功率变小C.电路的总功率变大D.电压表和电流表的示数的比值变大9.如图所示，电源电压保持不变，闭合开关S和S2,灯L正常发光；则断开开关S213. (2018-临沂)如图所示的电路中，电源电压恒为3V,灯泡L 的电阻为10Q 且保持 不变.闭合开关S 后，滑片F 由力端向a 端滑动的过程中，下列判断正确的是(D)时(A)A. B. C. D. 电流表示数变小，电流表示数变大， 灯L 仍然正常发光 灯L 变亮 灯L 的实际功率变小 电路的总功率变大类型3特殊电阻型动态电路10. (2017-淄博)如图所示，电源电压保持不变，热敏电阻死的阻值随温度的升高而减 小.闭合开关，当温度降低时(D)B. C. D. 11. 电压表示数变大，电压表示数变电路消耗的总功率变大电路消耗的总功率变小 电路消耗的总功率变大 电路消耗的总功率变小 如图所示，R 是压敏电阻，它的阻值随压力的增大而增大，闭合开关S,当压敏电 阻R受到的压力增大时(A) ■ ------------------------------------ ® -----------A.电流表示数变小B.电压表示数变小C.灯L 变亮D.电路总功率变大12.小梅同学设计了如图所示的汽车有害尾气排放检测电路.其中，R 为气敏电阻，它 的阻值随有害尾气浓度的增大而变小，电源电压恒定不变，Ro 为定值电阻.闭合开关，当 有害尾气浓度增大时(B)A. B. C. D. 电压表示数变大， 电压表示数变小，电路总功率变大 电路总功率变大电路总功率变小电路总功率变小A.灯泡L亮度变暗B.电压表示数变大，电流表示数变小C.电压表与电流表示数的比值变小D.灯泡L的最大功率为0.9 W14.为响应国家严禁在公共场所吸烟的号召，某同学设计了一种烟雾报警装置，其原理电路如图所示，R为定值电阻，R为光敏电阻，其阻值随激光的光照强度减弱而增大.当R 接收到的激光光照强度因烟雾而发生改变，使电路中电流小于或等于0.1 A时，烟雾报警器报警.关于此报警装置，下列说法正确的是(D)A.烟雾浓度逐渐减小，电压表示数变大B.烟雾浓度逐渐减小，电路的总功率变小C.烟雾浓度逐渐增大，Ri的功率变大D.适当增大R的阻值，可使报警器在烟雾较淡时开始报警。

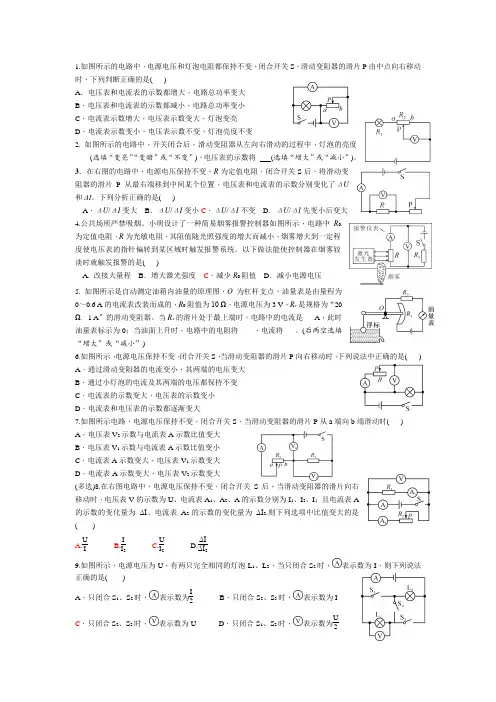

1.如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是( )A．电压表和电流表的示数都增大，电路总功率变大B．电压表和电流表的示数都减小，电路总功率变小C．电流表示数增大，电压表示数变大，灯泡变亮D．电流表示数变小，电压表示数不变，灯泡亮度不变2. 如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度____(选填“变亮”“变暗”或“不变”)，电压表的示数将_ (选填“增大”或“减小”)。

3．在右图的电路中，电源电压保持不变，R为定值电阻，闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI。

下列分析正确的是( )A．ΔU/ΔI变大B．ΔU/ΔI变小C．ΔU/ΔI不变D．ΔU/ΔI先变小后变大4.公共场所严禁吸烟。

小明设计了一种简易烟雾报警控制器如图所示，电路中R 0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。

以下做法能使控制器在烟雾较淡时就触发报警的是( )A. 改接大量程B．增大激光强度C．减少R0阻值D．减小电源电压5. 如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0～0.6 A的电流表改装而成的，R0阻值为10 Ω，电源电压为3 V，R x是规格为“20Ω 1 A”的滑动变阻器。

当R x的滑片处于最上端时，电路中的电流是___A，此时油量表标示为0；当油面上升时，电路中的电阻将____，电流将__。

(后两空选填“增大”或“减小”)6.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是( ) A．通过滑动变阻器的电流变小，其两端的电压变大B．通过小灯泡的电流及其两端的电压都保持不变C．电流表的示数变大，电压表的示数变小D．电流表和电压表的示数都逐渐变大7.如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时( ) A．电压表V2示数与电流表A示数比值变大B．电压表V1示数与电流表A示数比值变小C．电流表A示数变大，电压表V1示数变大D．电流表A示数变大，电压表V2示数变大(多选)8.在右图电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片向右移动时，电压表V的示数为U、电流表A1、A2、A的示数分别为I1、I2、I；且电流表A的示数的变化量为ΔI、电流表A2的示数的变化量为ΔI2.则下列选项中比值变大的是( )A.UI B.II2C.UI2 D.ΔIΔI29.如图所示，电源电压为U，有两只完全相同的灯泡L1、L2，当只闭合S2时，表示数为I，则下列说法正确的是( )A．只闭合S1、S2时，表示数为I2B．只闭合S2、S3时，表示数为IC．只闭合S2、S3时，表示数为U D．只闭合S1、S2时，表示数为U 210．如图所示，电源电压不变．下列说法正确的是( )（多选）A．只闭合S1，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变B．只闭合S1，将P向左移动，R1消耗的功率增加C．开关都闭合，将P向左移动，电压表的示数不变，电流表的示数变小D．开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小11.如图所示电路，电源电压不变，定值电阻R1>R2，下列说法正确的是( )（多选）A．闭合开关S，断开开关S1、S2，滑片P向左移，电压表V1与电流表示数的比值变大，电压表V2与电流表示数的比值变小B．闭合开关S，断开开关S1、S2，滑片P向左移，电压表V1示数变化量大于电压表V2示数变化量C．闭合开关S、S1，断开开关S2，滑片P向左移，电压表V1示数变大，电压表V2示数不变，电流表示数变小D．先闭合开关S、S1，再闭合S2，电压表V1示数变小，电压表V2示数不变，电流表示数变大12. 如图所示，电源电压不变，当只闭合开关S1时，电流表的示数为I1，电压表的示数为U1；当只闭合开关S3时，电流表的示数为I2，电压表的示数为U2.则下列说法中正确的是( )A．若R2大于R3，则I1一定大于I2B．只闭合S2时，电压表无示数C．当闭合开关S2、S3时，电流表的示数大于I2D．当闭合开关S1、S2时，电压表的示数小于U213.如右图所示，电源电压为U，且保持不变，R1和R2为定值电阻，下列说法中正确的是( )A．先闭合S1，再闭合S2，电压表示数明显变大B．只闭合S2滑片P向右移动，电压表和电流表示数均变小C．先闭合S1、S2，再闭合S3，电压表与电流表示数之比不变D．先闭合S1、S2再闭合S3，电路电功率的变化量为U·ΔI。

2024-2025学年九年级物理全一册学优生期中期末复习难点题型专项突破（人教版）专题09 动态电路的定性分析1．（2023•牡丹江中考）如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表示数变小B．电压表示数变大C．小灯泡变亮D．滑动变阻器阻值变大2．（2023•烟台中考）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是（）A．电流表A的示数不变B．电流表A1的示数变小C．电压表V的示数变大D．电压表V的示数与电流表A的示数的比值变小3．（2023•海南中考）如图电路中，电源电压不变，闭合开关S，向右移动滑动变阻器R1的滑片，下列数据变小的是（）A．电流表A的示数B．电压表V2的示数C．电压表V1示数与电流表A示数的比值D．电压表V2示数与电流表A示数的比值4．（2023•内江中考）计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。

物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映出物体M移动的距离。

当物体M向右移动时（）A．电流表示数不变，电压表示数变小B．电流表示数变大，电压表示数变大C．电压表示数和电流表示数的比值变大D．电压表示数和电流表示数的比值不变5．（2023•呼和浩特中考）电梯超载容易引发安全隐患，其超载报警电路简图，如图所示。

电源电压恒定不变，R0为保护电阻，R为压敏电阻，阻值大小随电梯内压力增大而减小，电流表的示数超过临界值就会自动报警。

电梯正常工作，当有人进入电梯后，则（）A．电流表示数减小B．电压表示数增大C．电压表与电流表示数之比减小D．因为电阻R0是定值电阻，所以它的电压和电流不变6．（2023•日照中考）如图所示的电路中，L1、L2是两只规格相同的小灯泡，R是滑动变阻器。

开始时，滑动变阻器的滑片P位于中点位置。

当S闭合后，两只小灯泡都发光。
