FM天线制作方法1. 引言FM天线是接收和发送无线电信号的重要部件，可用于收听广播电台或进行无线通信。
在本文档中，我们将介绍一种常见的FM天线制作方法，以帮助读者制作自己的FM天线。
2. 所需材料在制作FM天线之前，我们需要准备以下材料：•同轴电缆：用于信号的传输和连接。
•电缆切割器：用于切断和剥离电缆的外层绝缘材料。
•电缆插头：用于连接电缆与接收设备。
•天线导线：用于接收和发送信号。
•直尺：用于测量导线的长度。
•焊锡：用于焊接导线和插头。
3. 制作步骤步骤1：测量和切割首先，使用直尺测量所需的导线长度。
根据FM天线的设计频率，可根据以下公式计算导线的长度：导线长度 = (光速 / 频率) * 0.25其中，光速为299,792,458米/秒，频率为广播电台的频率。
在得到导线的理论长度后，使用电缆切割器将同轴电缆切断，并剥离一部分外层绝缘材料。
确保剥开的导线长度等于理论长度。
步骤2：连接插头将剥开的导线插入电缆插头的中心引线中。
使用焊锡将导线焊接到插头上，确保连接牢固且导电性良好。
步骤3：制作天线导线将另一端的导线剥去绝缘材料，并根据理论长度将其剪短。
然后，将导线的一端焊接到电缆插头的外部接地部分。
此布线将确保信号的正确接收和发送。
步骤4：测试和优化在完成天线制作后，将插头连接至FM收音机或其他接收设备。
打开设备，并调谐到目标频率，测试天线的接收效果。
根据实际效果，可以微调导线长度以优化天线性能。
4. 注意事项在制作FM天线时，请注意以下事项：•使用合适频段的同轴电缆，以确保信号的良好传输。
•焊接导线和插头时要小心，确保连接牢固而不容易松脱。
•在制作和测试过程中要小心操作，避免对天线和设备造成损坏。
•根据所在地的法规和规定，合法使用FM天线，并遵守当地的无线电通信规章制度。
5. 结论通过本文档介绍的制作方法，读者可以制作自己的FM天线。
制作FM天线不仅能够提高接收效果，还可以更好地探索和体验无线电通信的乐趣。

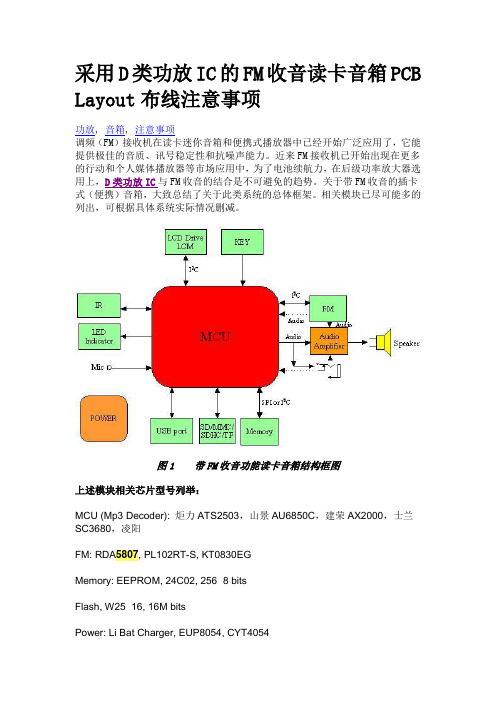

采用D类功放IC的FM收音读卡音箱PCB Layout布线注意事项功放, 音箱, 注意事项调频（FM）接收机在读卡迷你音箱和便携式播放器中已经开始广泛应用了，它能提供极佳的音质、讯号稳定性和抗噪声能力。
近来FM接收机已开始出现在更多的行动和个人媒体播放器等市场应用中，为了电池续航力，在后级功率放大器选用上，D类功放IC与FM收音的结合是不可避免的趋势。
关于带FM收音的插卡式（便携）音箱，大致总结了关于此类系统的总体框架。
相关模块已尽可能多的列出，可根据具体系统实际情况删减。
图1 带FM收音功能读卡音箱结构框图上述模块相关芯片型号列举：MCU (Mp3 Decoder): 炬力ATS2503，山景AU6850C，建荣AX2000，士兰SC3680，凌阳FM: RDA5807, PL102RT-S, KT0830EGMemory: EEPROM, 24C02, 256×8 bitsFlash, W25×16, 16M bitsPower: Li Bat Charger, EUP8054, CYT4054DC-DC升压，ME2108, CE8301, TP8350, LP3120采用D类功放IC的读卡音箱PCB Layout布线注意事项：1、D类功放IC音频输入方式MCU (MP3 Decoder), FM输出的Audio信号基本为单端信号（如果是差分信号输入方式，可抑制大量差模噪声），需考虑此类系统的噪声问题。
包括地线处理、整体布局的考虑对噪声的影响以及pop声的抑制考虑等。
（1）输入方式。
如果采用差分方式，可滤除共模噪声，所以有较佳的噪声抑制能力。
图2 D类功放IC差分输入原理图（2）电源、地线处理。
数字地与模拟地的隔离，D类功放IC PGND与AGND的隔离（由于PVDD、PGND处受内部功率管频繁开关而受干扰，有一定噪声）都会有一定的作用；地环路产生的噪声，比如电源与音源同为PC机提供，PC机上较大噪声会引入，此时采用差分输入切断地环路会有很大效果；PVDD与PGND间至少需添置一个尽量靠近这两个引脚的1uF电容；另外，外部电源、DC-DC电源、锂电池充电等也会容易引入噪声，亦需谨慎处理。
便携式收音机远距离接收天线2007-10-16 07:18按语:本文介绍的中波，长波，短波和调频波段天线无需对收音机作任何改动，即可使远距离接收效果得到极大改善。
使用便携机的人都有这样的体会，若只靠收音机原有的拉杆天线和机内的磁棒天线，则许多远方电台都收不到；即使收到了，微弱的广播信号也被湮没在乱七八糟的干扰声中，根本无法正常收听。
若加外接天线，可以多收一些电台，但干扰和噪声也同时增大，收听效果仍然很差。
有人以为增大音频放大倍数可以改善收听效果。
其实不然，此时不仅有用信号和干扰信号都被同等放大，还要加上放大器本身的噪声，效果反而更糟。
提高收音机远距离接收能力的有效办法是在抑制各种干扰和噪声的基础上，提高天线输入的有用信号电平。
换句话说，就是要设法提高信噪比和干扰抑制能力。
在收音机各级电路中，天线输入信号的信噪比是最高的。
因此，用定向天线来提高天线输入电平，抑制非接收方向的干扰是最简单而有效的方法。
国外有许多远距离收听爱好者(DX enthusiast)对此做了大量实验，下面介绍最近发表的几种用于便携式收音机的天线，它们都无需对收音机作任何改动1.高频调频波段天线2.中波(MW)天线3.长波，中长波天线4.短波天线高频调频波段天线此法使用一种带式调频波段天线，悬挂于室内，如图所示。
其制作方法是，取一线长1。
53m的电视机用300欧姆带状馈线，将其两端的芯线分别焊在一起，再在馈线长度的二分之一处将其中的一根馈线剪断，即构成接收天线的输入口，从而构成了VHFFM波可接收天线。
接收天线的馈线也是用300欧姆带状馈线。
馈线的一端接天线输入口，另一端接天线耦合环。
天线耦合环则是用PVC塑料电线在收音机的拉杆天线上缠绕四圈而成。
使用时，将收音机调协到欲收听的调频台，移动天线耦合环在拉杆天线上的位置，知道收音机信号最强为止。
中波(MW)天线收音机的中波段天线由自治的可调谐空气芯环形天线和收音机的铁氧体芯环形天线共同组成。
专业收音机天线制作
在现代的无线通讯和广播领域，天线起着至关重要的作用。
天线是将
电能转换成电磁波的设备，它能够接收来自发射源的电磁波信号，并将其
转化为电能信号，使得收音机能够接收到广播信号。
在收音机天线制作方面，有一些重要的要素需要考虑，包括设计、材料选择和安装调校等。
首先，天线的设计是制作过程中的第一步。
设计是以收音机工作的频
率范围为基础的。
一般来说，天线长度与频率成反比关系。
因此，在设计
天线时需要确定收音机所能接收的频率范围，以便设计合适长度的天线。
其次，材料的选择也至关重要。
常用的天线材料有金属和导电涂层，
如铜或铝。
这些材料具有良好的导电性能，可有效接收电磁波信号。
同时，金属材料的耐久性也比较好，可以在长时间使用中保持良好的性能。
另外，安装调校是天线制作中的一个重要环节。
天线应该安装在离地
面足够高处，以最大限度地接收信号。
同时，调校时需要注意天线的位置
和方向，以获得最佳接收效果。
此外，为了提高天线的性能，还可以采取一些增强措施。
例如，可以
增加天线的长度或使用多个天线来提高接收灵敏度。
同时，还可以使用放
大器或滤波器来增强信号的强度和纯度。
总的来说，制作专业收音机天线需要考虑天线设计、材料选择、安装
调校和性能增强等因素。
通过合理设计和选择适当的材料，可以制作出性
能稳定、接收效果良好的天线。
同时，正确的安装和调校也能提高天线的
接收能力。
天线设计指南 (2)简介 (2)天线原理 (3)天线类型 (5)天线的选择 (7)天线馈电的考量 (13)芯片天线 (21)各种天线的比较 (25)环境对天线性能的影响 (25)塑料外壳的影响 (27)调试PCB空板 (32)使用塑料和人体接触来调整调试 (38)天线设计指南本文章使用简单的术语介绍了天线的设计情况，并推荐了两款经过赛普拉斯测试的低成本PCB天线。
这些PCB天线能够与赛普拉斯PRoC™和PSoC®系列中的低功耗蓝牙(BLE)解决方案配合使用。
为了使性能最佳，PRoC BLE和PSoC4 BLE2.4GHz射频必须与其天线正确匹配。
本应用笔记中最后部分介绍了如何在最终产品中调试天线。
简介天线是无线系统中的关键组件，它负责发送和接收来自空中的电磁辐射。
为低成本、消费广的应用设计天线，并将其集成到手提产品中是大多数原装设备制造商(OEM)正在面对的挑战。
终端客户从某个RF产品(如电量有限的硬币型电池)获得的无线射程主要取决于天线的设计、塑料外壳以及良好的PCB布局。
对于芯片和电源相同但布局和天线设计实践不同的系统，它们的RF(射频)范围变化超过50%也是正常的。
本应用笔记介绍了最佳实践、布局指南以及天线调试程序，并给出了使用给定电量所获取的最宽波段。
图1.典型的近距离无线系统设计优良的天线可以扩大无线产品的工作范围。
从无线模块发送的能量越大，在已给的数据包错误率(PER)以及接收器灵敏度固定的条件下，传输的距离也越大。
另外，天线还有其他不太明显的优点，例如：在某个给定的范围内，设计优良的天线能够发射更多的能量，从而可以提高错误容限化(由干扰或噪声引起的)。
同样，接收端良好的调试天线和Balun(平衡器)可以在极小的辐射条件下工作。
最佳天线可以降低PER，并提高通信质量。
PER越低，发生重新传输的次数也越少，从而可以节省电池电量。
天线原理天线一般指的是裸露在空间内的导体。
该导体的长度与信号波长成特定比例或整数倍时，它可作为天线使用。
引言概述：天线设计是无线通信领域中非常重要的一部分。
随着无线通信技术的不断发展和应用需求的增加，天线设计也变得越来越重要。
本文将介绍如何入门天线设计，并提供一些实用的技巧和建议。
正文内容：一、了解天线基础知识1. 学习天线的基本原理和工作原理，包括辐射机制、功率传输和接收信号。
深入了解天线参数，如增益、方向性和频率响应等。
2. 研究不同类型的天线，包括单极天线、双极天线和多极天线等。
了解它们的优缺点和适用场景，以及不同频率的选择。
3. 学习天线设计中常见的工具和软件，如天线模拟软件和测试设备。
掌握使用这些工具进行天线设计和测试的方法。
4. 了解天线设计中的一些基本概念和标准，如驻波比、频带宽度和效率等。
掌握如何计算和优化这些参数以满足设计要求。
5. 通过阅读相关的学术论文和专业书籍，了解天线设计领域的最新进展和研究方向。
参加相关的学术会议和研讨会，与领域专家交流和学习。
二、掌握天线设计流程1. 定义设计目标和需求，包括频率范围、增益要求和方向性要求等。
根据实际应用场景，确定天线的物理尺寸和材料选择。
2. 使用天线模拟软件进行初始设计，根据设计目标和需求，选择合适的天线结构和参数。
进行电磁仿真和优化，以满足设计要求。
3. 制作和测试原型天线，包括选取适当的材料和制作工艺。
使用天线测试设备进行性能测试，如增益、工作频率和方向图等。
4. 根据测试结果，对原型天线进行调整和优化。
通过修改天线结构或参数，进一步改善性能和满足设计要求。
5. 进行天线的性能评估和验证，包括频率响应、辐射效率和阻抗匹配等。
与实际应用场景进行对比和测试，确保天线的性能和可靠性。
三、了解常见的天线设计技巧和优化方法1. 使用多个发射和接收元素，以增加天线的增益和方向性。
选择合适的阵列结构和波束控制方法，优化天线的辐射特性。
2. 针对特定应用场景，使用宽带天线设计方法，以实现更宽的工作频带。
采用匹配网路和调频器件，以确保天线在整个频率范围内的性能稳定。
自制fm收音机天线图解教程一，设计理论⒈改变结构其实我也知道半波偶极天线的制作方法，我感觉半波偶极天线，制作简单，效果较好，但它还是有点大，于是我打算对它进行改进。
因为我要做的是室内（兼室外）天线，天线上的竖杆显得有些多余，我打算去掉竖杆，把天线由水平极化改为垂直极化，并在一边振子上加装挂钩，它就可以悬挂在家里了，想了想又发现绝缘板好像也很多余，我打算把它去掉，于是我打算用PVC管来代替绝缘板，把铝塑管振子套在里面不就可以了吗？（设计思路见下图）其实我也考虑到了极化方式不一样，可能会导致接收效果的下降，因为我国广播的极化方式是水平极化，所以接收天线也应水平架设，不过，我经过计算距离发现信号是从电离层反射过来的，可是通过电离层的反射过来的电波，早就被反射得七荤八素、颠三倒四、模糊不清，说不清是什么极化方式了。
所以，接收远程信号，其实垂直极化也不错，还可以削弱本地电台的影响。
⒉尺寸计算调频广播波段中心频率位 98MHZ, 波长＝300/f = 300/98 = 3米1/4 波长为 0.75M，不过天线中的振子的长度并不正好是1/4波长，因为电波在导线中行进的速度与在真空中的不同，一般都要短一些，所以有一个缩短因子，所以振子长度取 (286/f) /4 = 0.73M，这个缩短因子还可用0.75M*97.6％来计算。
二，制作过程⒈材料与工具的准备⑴工具老虎钳螺丝刀电烙铁（松香、焊锡丝）捆绑带卷尺电工防水胶布热熔胶枪（热熔胶棒）[电工防水胶布也可]电工防水胶布⑵材料PVC塑料管直径20毫米，长1.46M铝塑管直径16毫米，长1.46M自攻螺钉 2个塑料绳或粗的尼龙绳若干(根据实际情况而定)75Ω同轴电缆 3.5M(根据实际情况而定)金属垫圈 2个铁丝若干（或铜丝，要硬）有线电视插头或射频插头（根据实际情况而定）金属焊片 2个⒉制作过程（1）截断铝塑管。
用老虎钳把长1.46M的铝塑管平均截成两段，每段长73CM。
喇叭天线设计要点1.天线类型：喇叭天线主要有两种类型，即全向喇叭天线和定向喇叭天线。
全向喇叭天线可以在水平方向上360度无死角地发射和接收无线信号，适用于需要大范围信号覆盖的应用场景。
而定向喇叭天线只能在特定的方向上发射和接收信号，具有较高的增益和较远的传输距离，适用于需要远距离传输信号的应用场景。
2.频段范围：喇叭天线的频段范围决定了它可以处理的信号频率范围。
根据实际应用需求选择合适的频段范围，例如需要接收FM广播信号的喇叭天线的频段范围应为87.5-108MHz。
3.增益：喇叭天线的增益是指它相对于理想全向喇叭天线所具有的信号增强能力。
增益的大小与天线的方向性和设计参数有关，一般以dBi为单位表示。
较高的天线增益意味着它可以在更远的距离上接收和发送信号，但也可能增加信号的指向性和狭窄的覆盖范围。
4.方向性：喇叭天线的方向性是指它对信号源的敏感度和响应特性。
全向喇叭天线在所有方向上都具有相同的敏感度，而定向喇叭天线对特定方向上的信号更为敏感。
方向性的设计可以增加天线的传输距离和减少干扰，但可能会牺牲信号的覆盖范围和灵活性。
5.天线尺寸：天线尺寸是指喇叭天线的物理尺寸，包括长度、宽度和高度。
天线尺寸对天线的频率响应和增益特性有很大的影响。
较长的天线一般适用于较低频率的信号，而较短的天线适用于较高频率的信号。
6.材料选择：喇叭天线的材料选择对其性能和寿命有重要影响。
常见的天线材料包括金属、塑料和复合材料。
金属天线具有较好的导电性和耐久性，但也容易受到干扰和阻挡。
塑料天线相对较便宜且易于加工，但可能会影响天线的电气性能。
复合材料天线具有较好的耐候性和机械强度，但制造成本较高。
除了上述设计要点，还需考虑天线的安装方式、防水防尘性能、阻抗匹配等因素。
同时，需要根据具体的应用场景和需求来进行天线设计，进行性能测试和优化，确保天线能够满足设计要求。
全文图解十五种简易抗干扰外接收音机天线的制作全文图解十五种简易抗干扰外接收音机天线的制作目录一、短波传播方式二、解决通信盲区的方法三、自制收音机天线的种类四、改善短波信号质量的三大要素五、天线种类制作之一：中短波平行天线六、天线种类制作之二：短波框形天线七、天线种类制作之三：中波框形天线八、天线种类制作之四：双振子单波段天线九、天线种类制作之五：波段双极缩短型天线十、天线种类制作之六：直立式多波段天线十一、天线种类制作之七：自制短波天线放大器十二、增益型天线十三、自助型天线十四、莲花天线十五、自制G5RV高频全波段接收天线一、短波传播方式无线电广播、无线电通信、电视、雷达等都要靠无线电波的传播来实现。
电波在各种媒介质及媒介质分界面上传播的过程，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。
为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。
常见的传播方式有：地波（表面波）传播，直射波（视距）传播，天波传播，散射传播。
超短波适用直射波传播方式进通信。
短波的基本传播途径有两种：A、地波（表面波）传播。
B、天波传播。
天波传播是短波通信的主要传输方式。
1、地波传播沿大地与空气的分界面传播的电波，叫地面波或表面波，简称地波。
地波的传播途径其传播途径主要取决于地面的电特性。
地波在传播过程中，由于部份能量被大地吸收，很快减弱，波长越短，减弱越快，因而传播距离不远。
但地波不受气候影响，可靠性高。
通常，超长波、长波、中波无线电通信，利用地波传播。
2、天波传播天波是指由天线向高空辐射的电磁波受到天空电离层反射或折射后返回地面的无线电波。
天波是短波的主要传播途径。
短波信号由天线发出后，经电离层反射回地面，又由地面反射回电离层，可以多次反射，因而传播距离很远（可上万公里），而且不受地面障碍物阻挡。
但天波传播的最大弱点是信号很不稳定的，处理不好会影响通信效果。
