天线检验作业指导书一、背景介绍天线是无线通信系统中的重要组成部份，负责接收和发送无线信号。

为了确保天线的正常工作和通信质量，需要进行定期的天线检验。

本作业指导书旨在提供详细的天线检验操作流程和要求，以确保检验的准确性和一致性。

二、检验目的1. 确保天线的物理状态良好，无损坏或者松动的部件。

2. 确保天线的技术性能符合规定的要求。

3. 确保天线与其他设备的连接良好，信号传输无障碍。

三、检验范围本次天线检验范围包括但不限于以下内容：1. 天线外观检查：检查天线外壳是否完好，有无损坏或者变形。

2. 天线连接检查：检查天线与设备之间的连接是否坚固，无松动或者腐蚀。

3. 天线参数检查：检查天线的增益、驻波比、辐射方向等参数是否符合规定的要求。

4. 天线调整：根据实际情况，对天线进行调整以达到最佳的信号接收和发送效果。

四、检验步骤1. 天线外观检查a. 子细检查天线外壳，确保外壳完好无损。

b. 检查天线支架和固定螺丝是否松动，如有松动应及时紧固。

c. 检查天线连接线是否完好，无断裂或者腐蚀。

2. 天线连接检查a. 检查天线与设备之间的连接，确保连接坚固可靠。

b. 检查连接线是否有损坏或者腐蚀，如有问题应及时更换。

c. 检查连接线的长度和走向是否符合规定的要求。

3. 天线参数检查a. 使用合适的测试仪器测量天线的增益、驻波比等参数。

b. 比较测量结果与规定的要求进行对照，确保参数符合规定。

4. 天线调整a. 根据测量结果和实际需求，调整天线的方向和角度，以达到最佳的信号接收和发送效果。

b. 调整过程中要注意保持天线的稳定性，避免松动或者损坏。

五、检验记录1. 检验人员应详细记录每一个检验步骤的结果和相关数据。

2. 检验记录应包括检验日期、检验人员、检验设备、检验结果等信息。

3. 如发现问题或者异常情况，应及时记录并采取相应的纠正措施。

六、安全注意事项1. 在进行天线检验时，应确保设备处于停电状态，避免电击风险。

天线检验作业指导书一、引言天线是无线通信系统中的重要组成部份，负责接收和发送无线信号。

为了保证通信质量和系统性能，对天线进行定期的检验和维护是必要的。

本作业指导书旨在提供一套标准的天线检验流程，确保天线的正常运行和性能。

二、检验目的1. 确保天线的安装位置、方向和高度符合设计要求；2. 检查天线的机械结构，确保其完整性和稳定性；3. 测试天线的电气性能，包括增益、频率响应、驻波比等；4. 检验天线的辐射特性，如辐射图案、方向性等；5. 检查天线的接地系统，确保其良好连接和有效的防雷保护。

三、检验流程1. 准备工作a) 确定检验的天线类型和数量；b) 准备必要的检测设备和工具，包括频谱分析仪、天线分析仪、驻波比仪等；c) 确定检验的时间和地点，确保无干扰的环境；d) 确认检验人员的资质和培训情况。

2. 天线位置和方向检验a) 根据设计要求，检查天线的安装位置和方向是否正确；b) 使用指南针或者GPS仪器确认天线的朝向是否准确；c) 检查天线的高度是否符合要求，避免遮挡和干扰。

3. 天线机械结构检验a) 检查天线的外观，确保没有明显的损坏和变形；b) 检查天线的固定螺栓和连接件，确保其坚固可靠；c) 检查天线的支架和固定装置，确保其稳定性和可调性；d) 检查天线的防水措施，确保其防护性能。

4. 天线电气性能检验a) 使用频谱分析仪测试天线的增益和频率响应；b) 使用驻波比仪测试天线的驻波比和VSWR值；c) 测试天线的输入阻抗和阻抗匹配情况；d) 检查天线的功率损耗和回波损耗，确保其在合理范围内。

5. 天线辐射特性检验a) 使用天线分析仪测试天线的辐射图案和方向性；b) 检查天线的波束宽度和辐射效率；c) 检测天线的极化特性，如水平极化或者垂直极化。

6. 天线接地系统检验a) 检查天线的接地线是否正确连接到地面；b) 测量天线接地系统的电阻和绝缘电阻，确保其良好接地；c) 检查天线接地系统的防雷保护装置，确保其完好和有效。

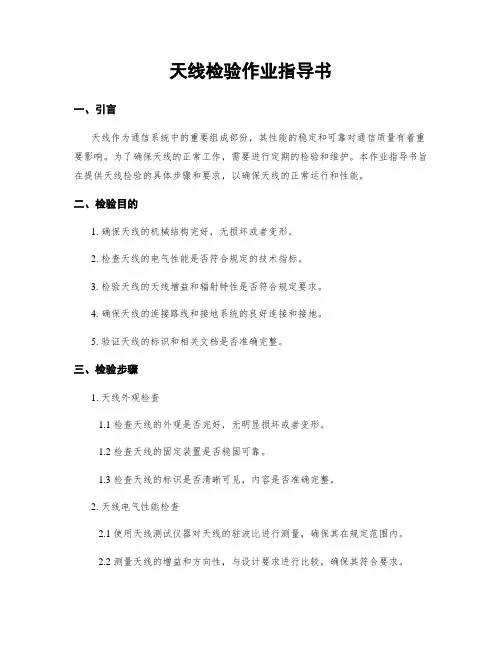

天线检验作业指导书一、背景介绍天线是无线通信系统中重要的组成部分，用于接收和发送无线信号。

为确保天线的正常工作和性能，需要进行定期的检验。

本作业指导书旨在提供针对天线检验的详细步骤和要求，以确保天线的质量和性能。

二、检验目的1. 确保天线的结构完整，无明显的物理损坏或变形。

2. 验证天线的电气性能，包括增益、辐射图案等。

3. 检查天线的连接和固定方式，确保其牢固可靠。

三、检验步骤1. 外观检查- 检查天线外壳是否完整，无明显损坏或变形。

- 检查天线连接线是否完好，无断裂或磨损。

- 检查天线连接器是否干净、无腐蚀或锈蚀。

2. 电气性能检验- 使用天线测试仪器，测量天线的增益和辐射图案。

- 检查天线的频率响应，确保在指定频段内工作正常。

- 检查天线的驻波比，确保在合理范围内。

3. 连接和固定检查- 检查天线的连接方式，确保与设备的连接正确无误。

- 检查天线的固定方式，确保牢固可靠，无松动或摇晃。

四、检验要求1. 检验人员应具备相关的技术知识和经验，熟悉天线的结构和性能特点。

2. 检验仪器应符合相关的标准和规范，确保测量结果的准确性和可靠性。

3. 检验应在合适的环境条件下进行，避免干扰和误差。

4. 检验结果应记录并保存，包括检验日期、检验人员、检验仪器、检验结果等信息。

五、安全注意事项1. 在进行天线检验时，应确保设备处于关闭状态，避免电击或其他安全风险。

2. 检验人员应佩戴适当的个人防护装备，如手套、护目镜等。

3. 在检验过程中，应注意避免触摸天线和相关设备的高压部分。

六、附录1. 天线检验仪器清单：包括天线测试仪、频谱分析仪等。

2. 天线检验记录表：用于记录检验过程和结果的表格。

以上是天线检验作业的详细指导书，按照这些步骤和要求进行检验，可以确保天线的正常工作和性能。

请根据实际情况进行操作，并记录检验结果，以便后续的维护和管理。

如果有任何问题或需要进一步的帮助，请随时与我们联系。

AAAA公司汽车天线设计指南工程部编制2003年2月16日前言为便于公司产品设计人员设计、开发汽车天线时，在材料选择、连接方法、产品结构、配合公差和功能/性能方面，借鉴公司同类产品的经验，降低成本、减少失误，提高新产品的开发速度和质量，编制本设计指南，供公司设计人员设计、开发新产品时参考。

编者：一、汽车天线的类型：根据汽车天线的按装位置和结构分为：1. 前窗隐藏式天线：这类天线按装在前窗的左侧上方，天线座按前窗的倾斜角度设置天线杆的倾斜角度，天线杆可全部缩进线座上的天线杆护管内。

天线杆大多数是φ2.5-3mm的不锈钢丝，也有部分是二节拉杆式的。

这类天线设计开发时，除考虑性能/功能、连接方法符合常规汽车天线的技术要求外：（见常规汽车天线的技术要求）a．必须根据顾客车身天线按装孔的中心距、偏移角度和天线的倾斜角度及车壳弧度，设计天线座的按装孔中心距、偏移角度、天线的倾斜角度和天线座底面弧度。

保证天线的可装配性。

b．根据整车厂的装配要求，线座垫片和线座的装配连接方法，必须设计为卡口装配，避免垫片和线座分离影响装配速度。

c．选用合格的线座注塑材料，避免天线座开裂和老化（常用PP/PA）。

d．根据顾客的要求，选择合适的同轴电缆线，使天线的阻抗很好地与收音机的输出阻抗匹配。

2．前窗拉杆式天线：这类天线按装在汽车前窗左侧下方，基本上都是拉杆式的，天线座与车身的接触面积很小，用自攻螺钉按装不需考虑线座的底面弧度，只需考虑支架的中心高符合天线按装要求。

这类天线设计时除选择好外壳和支架的材料外，其它只要能满足常规汽车天线的技术要求。

3．前后侧板式隐藏天线：这类天线按装在汽车上的前后侧板上，按装时只要拧紧线座上的螺母和支架上的螺钉。

这类天线设计时除需考虑满足常规汽车天线的技术要求外：a．必须考虑饰配件和基座与车身接触部位的弧面和车身弧面吻合。

b．必须考虑天线杆缩进护管内的终点位置，确保天线缩进天线护管后，天线帽堵住线座正极管口。

天线检验作业指导书一、任务背景天线是无线通信系统中的关键组成部分，对于保证通信质量和稳定性具有重要作用。

为了确保天线的正常运行和性能达到要求，需要进行定期的检验和维护工作。

本作业指导书旨在提供详细的步骤和要求，以指导天线检验工作的进行。

二、检验目的1. 确保天线的机械结构完好，无损坏或松动现象。

2. 检查天线的电气性能是否符合规定的技术要求。

3. 验证天线的辐射特性和辐射效率是否满足通信系统的需求。

4. 检验天线的天线增益、方向性和波束宽度等参数。

三、检验步骤1. 外观检查a. 检查天线的外壳是否完好，无明显变形或破损。

b. 检查天线的连接部件是否紧固，无松动现象。

c. 检查天线的防腐涂层是否完好，无腐蚀现象。

2. 机械性能检验a. 检查天线的机械结构是否稳固，无松动或断裂现象。

b. 检查天线的调整装置是否灵活，无卡阻或过紧现象。

c. 检查天线的机械运动范围是否正常，无异常限制。

3. 电气性能检验a. 使用合适的测试仪器，测量天线的驻波比和回波损耗。

b. 测量天线的阻抗匹配情况，确保与通信系统的要求相符。

c. 测量天线的功率分布情况，验证天线的辐射效率。

4. 辐射特性检验a. 使用天线测试系统，测量天线的辐射方向性和辐射图案。

b. 检查天线的波束宽度和辐射增益，确保满足通信系统的需求。

c. 验证天线的极化特性，确保与通信系统的极化要求相符。

5. 记录和报告a. 在检验过程中，记录每个步骤的检测结果和相关数据。

b. 生成检验报告，包括天线的基本信息、检验结果和建议维护措施。

四、安全注意事项1. 在进行天线检验时，确保工作场所安全，防止意外事故的发生。

2. 使用合适的个人防护设备，例如安全帽、防护眼镜和手套等。

3. 在进行高空天线检验时，需采取必要的安全措施，如佩戴安全带和使用防滑鞋等。

4. 注意遵守相关的电气安全规定，确保测试仪器和电源的正确使用。

五、维护措施1. 定期清洁天线表面，防止积灰和腐蚀。

引言概述：汽车天线是汽车通信系统中不可或缺的重要部件，它直接影响到车载通信设备的性能和车辆用户的通信体验。

本文是汽车天线设计指南的第二部分，将详细介绍汽车天线的设计原则、天线类型、安装位置选取、性能测试以及天线与车辆外壳的电磁兼容性等方面的内容。

希望通过这些指南能够为汽车天线设计提供参考，并帮助读者更好地理解和应用于实际应用中。

正文内容：一、设计原则1.1天线增益与赢得在汽车天线设计中，天线的增益和赢得是两个重要的参数。

天线的增益决定了其接收或发射信号的能力，而赢得则表示天线辐射功率的分布方向。

高增益的天线能够提高通信距离，但也可能导致对信号的过度接收或发射。

因此，在设计中需要根据实际需求合理选择天线的增益和赢得参数。

1.2天线频率范围汽车通信系统涉及到多种频率范围，包括GPS、蓝牙、WiFi、无线电广播等。

为了能够满足多种频率传输的要求，合理的天线设计需要考虑到这些频率范围，并选择合适的天线类型进行设计。

1.3天线匹配和阻抗匹配天线的匹配和阻抗匹配是设计过程中需要特别关注的问题。

天线的匹配决定了天线与发送或接收电路之间的有效连接，阻抗匹配则是为了提高能量传输的效率。

在设计过程中，需要进行天线测试和修正，确保天线的匹配和阻抗匹配达到最佳状态。

二、天线类型2.1车顶天线车顶天线是最常见的汽车天线类型之一，它通常安装在汽车车顶的中央位置。

车顶天线适合用于GPS导航系统、卫星通信等频率传输，需要保持较好的天线性能和天线与车体的隔离。

2.2后窗天线后窗天线是与玻璃窗体一体化的一种设计。

它主要用于车载无线通信设备，如蓝牙连接、方式信号接收等。

后窗天线的设计需要特别考虑玻璃的传输性能和天线的安装方式，以确保信号的传输和车窗的遮蔽效果。

2.3车侧天线车侧天线是安装在车体侧面的一种天线类型，通常用于车载通信和广播系统。

车侧天线设计需要考虑到与车身的配合和天线的安装位置选择，确保信号传输能够达到最佳效果。

2.4前窗天线前窗天线一般用于车载通信系统中，如无线电广播接收、车载方式通信等。

通信系统施工安装项目车站无线天线安装作业指导书编制人：审核人：批准人：车站无线天线安装作业指导书1适用范围本作业指导书适用于城市轨道交通通信工程中车站无线天线安装分项工程施工作业指导，使用对象为通信管线安装工。

2作业条件及施工准备2.1作业条件（1）车站无线射频电缆敷设完成；（2）装修吊顶还未安装完成。

2.2施工准备（1）作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，熟悉规范和技术标准，制定施工安全保证措施。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

（2）对车站无线天线安装施工所涉及的各种内、外部技术数据收集，施工劳动组织配备、材料准备及设备工器具的配置。

3引用技术标准（1）《城市轨道交通通信工程质量验收规范》GB 50382-2006（2）《地下铁道施工及验收规范》GB50299-2003（3）《建筑电气工程施工质量验收规范》GB50303-2015（4）《通信系统施工蓝图》。

4作业内容（1）无线天线安装定位（2）无线天线吊杆安装（3）无线天线本体安装（4）无线天线接线5施工技术标准（1）无线天线的规格、型号、安装位置应符合设计要求。

（2）无线天线吊杆安装应与地面垂直，且安装牢固。

（3）无线天线域吊杆连接稳固，部摇晃。

且无线天线安装平稳，不歪斜。

（4）无线天线接线抽头应符合设计要求，且接线相位应一致。

（5）安装中注意不要触碰锥型纸盘防止损坏无线天线。

（6）安装后要做清洁，防止灰尘、油污、手印等沾染无线天线表面，影响美观。

6工序流程及操作要点6.1工序流程图4-10-1工序流程图6.2操作要点（1）施工准备1）现场调查装修吊顶的安装进度，确保无线天线安装在吊顶封闭前完成。

2）按照施工图纸准备好需安装的无线天线及相应的附件。

（2）无线天线定位1）按照施工图纸中无线天线的安装位置现场寻找适合无线天线的安装位置。

2）车站站厅、站台相邻无线天线的定位间距一般在5-6米，特殊情况下可调整间距，但应确保无线天线的播出声场不相互干扰。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==汽车线束作业指导书篇一：总装作业指导书(汽车)篇二：01-03全车线束铺设作业指导书篇三：线束装配及密封作业指导书模板1篇四：汽车线束基础知识浅析--Di原创汽车线束基础知识浅析众所周知,汽车线束是汽车电路的网络主体，相当于汽车的血管和神经系统，没有线束也就不存在汽车电路，是相当重要的汽车零部件.在目前，不管是高级豪华汽车还是经济型普通汽车，线束构成的形式基本上是一样的，都是由电线,联插件[连接器],固定件[卡丁+塑胶件]和胶带组成,本文从设计/生产工艺/质量/成本控制等方面结合实际工作和大家做一个初步的探讨，旨在抛砖引玉，有任何意见请不吝赐教1. 线束的主体是电线，汽车电线又称低压电线，它与普通家用电线是不一样的。

普通家用电线是铜质单蕊电线，有一定硬度。

而汽车电线都是铜质多蕊软线，有些软线细如毛发[比如最近经常出现焊接问题的ABS线]，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断KSD一般使用的都是德标电线FLRY,其特点是绝缘皮薄,柔韧性更好下面表格是整理出的线束行业常用电线横截面与电流电压降的关系,[注:根据行业经验和标准所得,具体数据因具体真实情况而异]关于电线对应的颜色, KSD有自己的标准，和客户需求保持一致在此不在赘述；从汽车功能来分,普遍适合下面描述的情况：以整车线束为例，0.5规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75规格线适用于牌照灯，前后小灯、制动灯等；1.0规格线适用于转向灯、雾灯等；1.5规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5至4平方毫米电线。

这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些比较大的电线就不会编入主干分之内，比如奥迪A3的E_BOX三条横截面都在10mm2以上的电线，类似还有供给长春B9项目的专用电线组以上这些数据是在设计线束时选取电线的基本参照标准，在客户端电检维修排查错误时也能用上2. 线束布线走向在设计时就应该仔细考虑，要充分结合车身铂金孔、车架等线束依附体的具体情况对整车电气件进行综合全面的考虑易于装配汽车线束布置装配性方面主要侧重考虑两方面内容：线束本身易于装配；线束固定结构易于装配。

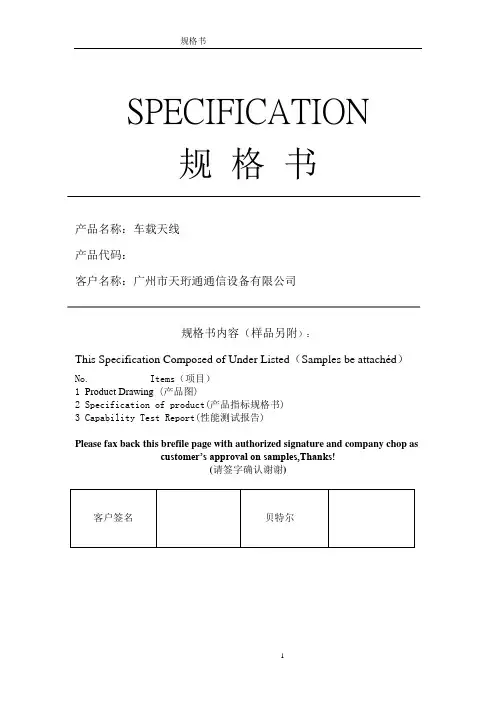

SPECIFICATION
规格书
产品名称：车载天线
产品代码：
客户名称：广州市天珩通通信设备有限公司
规格书内容（样品另附）：
This Specification Composed of Under Listed（Samples be attachéd）
No. Items（项目）
1 Product Drawing (产品图)
2 Specification of product(产品指标规格书)
3 Capability Test Report(性能测试报告)
Please fax back this brefile page with authorized signature and company chop as customer’s approval on samples,Thanks!
(请签字确认谢谢)
客户签名贝特尔
电指标Electrical specifications
类型车载天线频段(MHz) 370 ～ 390
带宽(MHz) 20
天线驻波比≤1.5
天线增益5dBi
输入阻抗50Ω水平面波瓣宽度(°) 360
垂直面波瓣宽度(°) 36 极化方式垂直
功率容量50W
接头型号SMA阳头机械特性Mechanical characteristics
天线长度(m) ≤1.3m
接头位置天线底端
天线重量(kg) 4.5
抗风强度(m/s) 60
辐射元材料不锈钢工作温度范围(°C) -40～70
测试结果表
1．驻波比：
2.天线增益：
审核：
批准：。
