储油罐的变位识别与罐容表标定的积分方程模型摘要：本文通过建立积分方程组模型：()()()()()()()()()()()()()1110022010313120444235454334,0,0,,cos ,,cos ,,cos ,,x d H C V x h x x H x H C V x h x H x H x H C V H S A x B x dx h x H x H x H C C V H x h x H x H C C V H x h x h H H x H ααα==≤≤⎧⎪-⎪==≤≤⎪⎪-⎪=+--=≤≤⎨⎪⎪-=--=≤≤⎪⎪=--=≤≤⎪⎩⎰刻画、描述和揭示了储油罐由于地基变化而引起的罐体变位时储油罐内油面高度i H 与罐容表标定刻度()i h x 之间的关系。
合理的假设当储油罐在软土地基所加荷载不大时，地基变形小；当荷载增大到一定程度后．油罐地基沉降速率变快，由于地基内孔隙水来不及消散，地基变形保持体积不变，导致土体侧向移动，从而引起远罐地表土隆起，近罐地表土沉降，随着荷载的增加和时间的延续，地基内孔隙水压力逐渐消散，土体固结而产生沉降，使得隆起的地表又逐渐下沉，经过一段时间后，趋于稳定，即储油罐内油面高度i H 与罐容表标定刻度()i h x 之间的关系曲线就是先是有坡度的，然后有一个平缓的部分，还有一个有坡度的部分。
再利用非线性回归分析的方法通过附表中的数据将α与β非线性拟合出来 ，且拟合效果高度逼近理论结果，从而在模型中任意给出重要参数()S x (油面横切面的面积)，1l (倾斜时油箱左下顶点到油位探针底部的距离)，2l (倾斜时油位探针底部距油箱右下顶点的距离), 3l (倾斜时油箱右上顶点到油面的距离)的值，便可以描述出储油罐内油面高度i H 与罐容表标定刻度()i h x 之间的关系。
以此为基础，给出了两个问题较完备的答案。
关键词：积分方程；非线性回归分析；非线性拟合；油面高度；罐容表标定刻度一 问题的重述通常加油站都有若干个储存燃油的地下储油罐，并且一般都有与之配套的“油位计量管理系统”，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定的罐容表（即罐内油位高度与储油量的对应关系）进行实时计算，以得到罐内油位高度和储油量的变化情况。
基于微元法的变位储油罐罐容表标定问题摘要加油站当地下储油罐发生一定程度变位时，需要重新标定其罐容表，优化“油位计量管理系统”，目的是得到地下储油罐内油量的真实值，所以研究该问题对加油站具有重要意义。
本文主要利用微元法建立积分模型，解决了储油罐的变位识别与罐容表标定的问题，得到了实验储油罐变位后罐容表新的标定值，实际储油罐变位后储油量与油位高度及变位参数之间的关系，以及实际储油罐变位后罐容表新的标定值。
问题一中，首先对纵向倾斜的小椭圆油罐进行分析，将油罐从罐中无油到加满油的过程分为7个部分来分析，分别是：（1）从罐中无油到将油加到刚好不接触油浮子；（2）从油开始接触油浮子到油灌满倾斜角但刚好不接触罐右侧壁；（3）从罐中油开始接触右侧壁到油灌到左侧壁中点水平线；（4）油从左侧壁中点灌到左侧壁终点水平线；（5）油从左侧壁终点灌到右侧壁中点水平线；（6）油从右侧壁中点灌到油浮子刚好显示油满；（7）从油浮子刚好显示油满到将油罐灌满。
分别分析这7个加油的过程，建立模型，用微元法求解每个部分罐中油体积的变化，根据体积的变化得到油面高度的变化，将变位后的油面高度与无变位时的油面高度作比较，分析得出变位对罐容表的影响。
最后由变位后油面的高度，用Matlab编程序得到变位后罐容表新的标定值。
问题二中，经过对实际储油罐的形状与倾斜及偏转角度情况的分析，我们利用割补法建立罐体变位后的数学模型，先分别分析储油罐只纵向倾斜和只横向偏转的情况，用h的函数关系式，再分析储油罐同时纵向倾微元法得到罐中油体积与变位后罐容表刻度斜和横向偏转的情况，我们将模型转变为先将储油罐横向偏转，然后在横向偏转的基础上再纵向倾斜，由所给的实际储油罐的数据，分别结合只进行纵向倾斜和只进行横向偏转的情况，用拟合的方法，利用Simpson公式，近似得到了倾斜角α=4.5230,偏转角β=1.220。
在α和β确定之后，罐内储油量与油位高度及倾斜角α、偏转角β的关系式即转化为油体积与油位高度的关系式，进而计算得到变位后油位间隔为10cm的罐容表新标定值。
储油罐的变为识别与灌容表标定目录储油罐的变为识别与灌容表标定 (1)目录 (1)摘要 (2)一问题的提出 (3)二符号说明 (3)三模型的假设 (4)四问题分析 (4)五模型的建立及求解 (5)1.问题一 (5)1.1未变位的椭圆球体 (5)1.2变位后的椭圆球体 (7)1.3用已经建立的模型研究罐体变位后对灌容表的影响。
(9)1.4计算油位高度为1cm的灌容表标定值 (10)2.问题二 (11)2.1确定储油量与储油高度及变位参数的关系 (11)六．模型的检验 (14)七．模型改进方向 (15)参考文献 (15)摘 要加油站的地下储油罐使用一段时间后会发生变位，针对这个问题，我们建立了数学模型，并利用matlab 和mathmatica 等软件对其进行求解，得到了储油罐的变位后对灌容表的影响和对变位后的罐容量重新标定。
问题一，我们先针对储油罐变位前后分别对体积其建立数学积分模型，用数值积分求得模型，然后用附表一中的有无变位进油中所得的油位高度分别代入两个模型求得体积与附表一相对应的累加进油量和灌内容量初始值之和相差不大，说明我们建立的模型可以接受。
用这两个模型变位前后的曲线，发现变位后的油罐灌容表测得高度值偏大，致使测得容量值与实际值相比偏小。
根据误差分析对模型进行修正并检验，并利用变位后的修正模型模型给出了间隔1cm 的灌容表标定值。
问题二，以圆柱体为主体，两边是两个球冠体的储油罐发生横向偏移和纵向偏移之，首先分析储油罐横向偏转对油位探针测量的高度2h 的影响，储油罐发生纵向倾斜对任意位置油面的高度的影响。
把该储油罐分成中间部分和左右两个球冠体，然后针对储油罐变位后分别对三部分建立数学积分模型，得出油罐中油的体积与油位探针测量的高度2h 的积分关系，比较复杂不易求解，从而对模型进行简化，得到了灌内储油量与油位高度及变位参数α和β的关系5232.532528.3356cos 42.5034cos 56.6712tan v h ββα=+--，通过待定系数法确定了变位参数的值0.2693,21.3484αβ=︒=︒。
储油罐的变位识别与罐容表标定摘要在加油站的储油罐中，一般都有与之配套的“油位计量管理系统”，采用流量计和油位计来测量进/出油量与罐内油位高度等数据。
在问题1中，我们对无α=︒的纵向变位的情况利用重积分的方法建立了基本数学模型，并对倾斜角 4.1变位建立了罐体变位后对灌容表影响的两种数学模型，并利用MATLAB软件中误差分析函数，对附件1的数据进行处理，同时对两种模型进行校验得出了最优模型，并确定了罐体变位后油位高度间隔1cm的罐容表标定值。
在问题2中，我们利用问题1的相关结论以及近似、微元法、迭代法、重积分、数理统计等常用的数学方法建立了罐内储油量与油位高度及变位参数之间的关系模型，而后通过MATLAB软件对附件2数据进行分析与校验，最终确定了所建数学模型的变位参数，并给出罐体变位后油位高度间隔为10cm的罐容表标定值。
同时进一步利用附件2中的实际检测数据验证了所建模型的正确性与方法的可靠性。
关键词：变位、最优化处理、微元法、数理统计、迭代法、MATLAB一、问题重述通常加油站都有若干个储存燃油的地下储油罐，并且一般都有与之配套的“油位计量管理系统”，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定的罐容表（即罐内油位高度与储油量的对应关系）进行实时计算，以得到罐内油位高度和储油量的变化情况。
许多储油罐在使用一段时间后，由于地基变形等原因，使罐体的位置会发生纵向倾斜和横向偏转等变化（以下称为变位），从而导致罐容表发生改变。
按照有关规定，需要定期对罐容表进行重新标定。
图1是一种典型的储油罐尺寸及形状示意图，其主体为圆柱体，两端为球冠体。
图2是其罐体纵向倾斜变位的示意图，图3是罐体横向偏转变位的截面示意图。
请你们用数学建模方法研究解决储油罐的变位识别与罐容表标定的问题。
（1）为了掌握罐体变位后对罐容表的影响，利用如图4的小椭圆型储油罐（两端平头的椭圆柱体），分别对罐体无变位和倾斜角为α=4.10的纵向变位两种情况做了实验，实验数据如附件1所示。

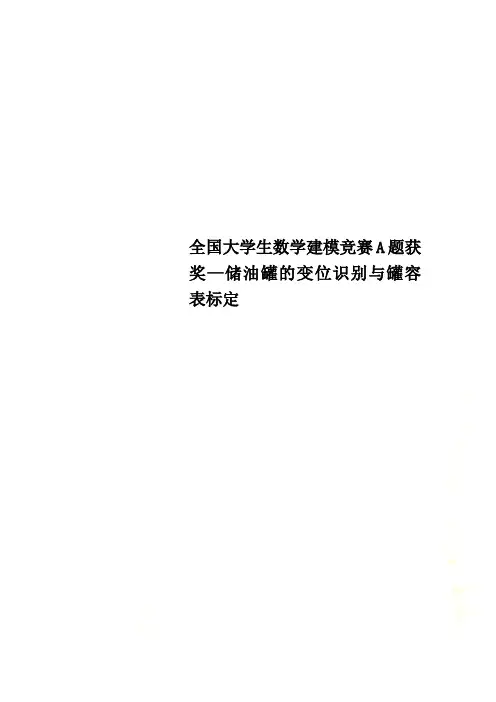

全国大学生数学建模竞赛A题获奖—储油罐的变位识别与罐容表标定2010高教社杯全国大学生数学建模竞赛承诺书我们仔细阅读了中国大学生数学建模竞赛的竞赛规则。
我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外的任何人（包括指导教师）研究、讨论与赛题有关的问题。
我们知道，抄袭别人的成果是违反竞赛规则的，如果引用别人的成果或其他公开的资料（包括网上查到的资料），必须按照规定的参考文献的表述方式在正文引用处和参考文献中明确列出。
我们郑重承诺，严格遵守竞赛规则，以保证竞赛的公正、公平性。
如有违反竞赛规则的行为，我们将受到严肃处理。
我们参赛选择的题号是：A题储油罐的变位识别与罐容表标定我们的参赛报名号为（如果赛区设置报名号的话）：所属学校（请填写完整的全名）：参赛队员（打印并签名）：1.2.3.指导教师或指导教师组负责人（打印并签名）：日期：2010年9月12日赛区评阅编号（由赛区组委会评阅前进行编号）：2010高教社杯全国大学生数学建模竞赛编号专用页赛区评阅编号（由赛区组委会评阅前进行编号）：全国统一编号（由赛区组委会送交全国前编号）：全国评阅编号（由全国组委会评阅前进行编号）：储油罐的变位识别与罐容表标定摘要本文通过对储油罐中油位高度及变位参数之间的不同情形的储油量进行分析并建立相应的数学模型，在该过程中先利用投影法、截面法及微元法得出储油量与油位高度及变位参数的函数关系。
再由Matlab编程可知各高度储油量的理论数据，最后分析误差及评价模型的合理性。
对于问题一的任一种情形，我们均建立笛卡尔坐标系，当储油罐无变位时，利用微元法得到体积关于h的公式，当储油罐发生变位时，根据储油罐中油量的多少分成三种情形，就每一类利用微元法得到体积关于h的公式。
代人附件1实验数据中的高度得到储油罐中的理论油量V。
根据理论油量及实际油量得出误差，判断误差所服从的分布，再利用相对误差进行误差分析并评价模型的合理性。
储油罐的变位识别与罐容表标定摘要本文主要探讨了储油罐的变位识别与罐容表标定的问题。
本文通过建立合适的坐标系，使用二重积分的方法和近似积分、坐标变换等技巧，求解了小椭圆储油罐和实际储油罐在发生变位时储油量与油高变化的函数关系，从而分析了罐体变位后对罐容表的影响，并对数据结果和误差进行了详实的分析。
本文在模型的建立与求解的过程中始终遵循化繁为简的原则，最先考虑简化的基本模型，再通过变换推导出实际的模型。
在第一问中，我们首先假设油罐壁的厚度为零，并通过二重积分的计算了小椭圆储油罐在无变位情况下的理论储油量。
其次我们通过运用几何原理通过坐标变换利用现有模型计算了小椭圆储油罐在纵向倾斜后的理论储油量。
在进行误差分析时，我们发现误差非线性，且误差数量级较大，得出油罐壁的厚度应不为零的结论，且经过理论分析油量3()V O d =，故我们用三次多项式拟合误差曲线()f H ，并通过'()()()V H V H f H =-修正了油量的计算公式。
经检验，修正后模型的计算值与实际值十分吻合，模型准确度很高。
并且，我们用修正后的模型V'(H)对油罐进行了标定。
在第二问中，我们利用了问题一中的模型求解罐身中的油量体积，并通过二重积分给出了油罐凸头部分油量的计算公式，其中，在油罐发生纵向倾斜时，我们队凸头部分的油量进行了合理的近似计算。
并且，我们通过坐标变换，给出了211()((,,((),))V H f f H f H αββα==））的变位参数修正形式。
在求解变为参数α、β时，我们通过最小二乘法拟合()V H ，求出了 2.1258, 4.6814αβ︒︒==。
将此变位参数代入模型中进行检验，得出理论计算值与实际值的相对误差限为5.006%，平均相对误差为0.029%，模型准确可靠。
最后我们用所得模型对油罐进行了标定。
关键词：储油罐 油量 倾斜 标定问题的重述与分析1、问题重述通常加油站都有若干个储存燃油的地下储油罐，并且一般都有与之配套的“油位计量管理系统”，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定的罐容表（即罐内油位高度与储油量的对应关系）进行实时计算，以得到罐内油位高度和储油量的变化情况。
2010高教社杯全国大学生数学建模竞赛题目（请先阅读“全国大学生数学建模竞赛论文格式规范”）A 题 储油罐的变位识别与罐容表标定通常加油站都有若干个储存燃油的地下储油罐，并且一般都有与之配套的“油位计量管理系统”，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定的罐容表（即罐内油位高度与储油量的对应关系）进行实时计算，以得到罐内油位高度和储油量的变化情况。
许多储油罐在使用一段时间后，由于地基变形等原因，使罐体的位置会发生纵向倾斜和横向偏转等变化（以下称为变位），从而导致罐容表发生改变。
按照有关规定，需要定期对罐容表进行重新标定。
图1是一种典型的储油罐尺寸及形状示意图，其主体为圆柱体，两端为球冠体。
图2是其罐体纵向倾斜变位的示意图，图3是罐体横向偏转变位的截面示意图。
请你们用数学建模方法研究解决储油罐的变位识别与罐容表标定的问题。
（1）为了掌握罐体变位后对罐容表的影响，利用如图4的小椭圆型储油罐（两端平头的椭圆柱体），分别对罐体无变位和倾斜角为α=4.10的纵向变位两种情况做了实验，实验数据如附件1所示。
请建立数学模型研究罐体变位后对罐容表的影响，并给出罐体变位后油位高度间隔为1cm 的罐容表标定值。
（2）对于图1所示的实际储油罐，试建立罐体变位后标定罐容表的数学模型，即罐内储油量与油位高度及变位参数（纵向倾斜角度α和横向偏转角度β ）之间的一般关系。
请利用罐体变位后在进/出油过程中的实际检测数据（附件2），根据你们所建立的数学的罐地平线 图1 储油罐正面示意图 油位探针2010高教社杯全国大学生数学建模竞赛题目 （请先阅读“全国大学生数学建模竞赛论文格式规范”）B 题 2010年上海世博会影响力的定量评估 20101851年伦互联网数据，定量评估2010年上海世博会的影响力。
2010高教社杯全国大学生数学建模竞赛题目（请先阅读“全国大学生数学建模竞赛论文格式规范”）C 题 输油管的布置某油田计划在铁路线一侧建造两家炼油厂，同时在铁路线上增建一个车站，用来运送成品油。
储油罐的变位识别和罐容表标定随着科学技术和社会经济的发展，目前业界公认的油站有液位测量设备磁制伸缩型液位仪因其在测量精度及灵敏度为其他测量方法无法比拟而在油品零售行业普遍使用。
而通常的加油站都有若干储存燃油的储油罐。
可是，由于储油罐的地基变形等原因，使罐体的位置发生变化，从而导致罐容表发生改变。
因此，我们针对解决储油罐的变为识别与罐容表标定问题建立相关数学模型，并进行了分析讨论。
对于问题一，要掌握罐体变位后对罐容表的影响，序言将罐体的变位前后罐内油高测值代入罐容表查得相应的油高罐容值，以确定罐中油品的体积量变化情况，得到合理的评价变位后罐容表影响的体系。
我们从罐体的位置没发生变化和发生变化后两个方面进行考虑，利用数学方法中的微积分通过计算得到罐体变化后罐中油品的体积量，再与原罐中油品的体积量对比、核对。
两种情况下，油品的体积量误差越小，模型拟合精度越高，同时，由于罐容标定是每隔1cm 确定一个容积值，这样罐容表中只有整厘米数油高具有对应地容积值，当油高介于整厘米数之间时就需要通过内插法来求取对应的容积值。
对于问题二，要根据实际储油罐，建立罐体变位后表达罐容表罐内储油量与油位高度及实位参数间的关系的数学模型来确定定位参数，也即是一个标准的参数识别问题，那么最小二乘法拟合是解决此类问题的工具。
同理，要得知罐体变位后油位高度间隔为10的罐容表标定值，也需要利内插法求取相应的容积值。

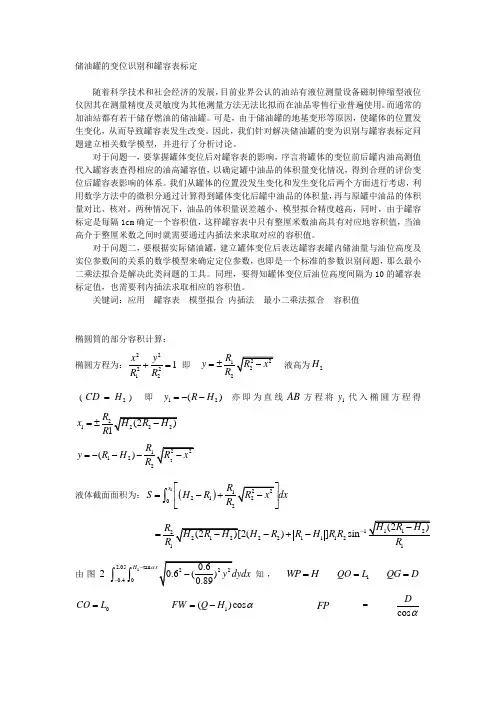

关键词：应用 罐容表 模型拟合 内插法 最小二乘法拟合 容积值椭圆筒的部分容积计算： 椭圆方程为：2222121x y R R += 即y = 液高为2H(CD =2H ) 即 12()y R H =-- 亦即为直线AB 方程将1y 代入椭圆方程得1x =12()y R H =--液体截面面积为：()1210x S H R dx ⎡=-+⎢⎣⎰2211121)]sin H R R H R R -=-+-由图212.05t 0.40H α--⎰⎰知， WP H = 1QO L = QG D = 0C O L = 1()cos FW Q H α=- FP =cos D αWP FD FW =-=1()cos cos D D H αα-- 则1()cos cos D H D H αα=--，整理得：21tan cos H H D αα=- AB 为倾斜时的液面，矩形面积 2SEKOC H L = 在梯形ABOC 中，11tan BO H L α=+ tan AC BO L α=- t a n A C B O L α=- 梯形的面积1()2ABOC S BO AC L =+ 令 11tan N N L α=+则 1(tan )2ABOC S N N Lg L α=+- 1(2tan )2N L L α=- 因ECOK ABOC S S =则21(tan )2H L N L L α=- 即2tan 2L H N α=- (1) 将：2111tan tan tan cos H N H L D L αααα=+=-+ 代入(1)得：221tan ()tan cos 2H L H D L ααα=-+- 若液面降至如图1 的1CM 以下，利用矩形面积等于直角三角形面积的方法导出2H 与H 的系，这时，矩形底长小于L ，矩形和三角形底长均为tan N α，矩形面积2S H Nlot α= 直角三角形的面积21cot 2S N α=12.05tan 0.40H α--⎰⎰。
承诺书我们仔细阅读了中国大学生数学建模竞赛的竞赛规则.我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外的任何人（包括指导教师）研究、讨论与赛题有关的问题。
我们知道，抄袭别人的成果是违反竞赛规则的, 如果引用别人的成果或其他公开的资料（包括网上查到的资料），必须按照规定的参考文献的表述方式在正文引用处和参考文献中明确列出。
我们郑重承诺，严格遵守竞赛规则，以保证竞赛的公正、公平性。
如有违反竞赛规则的行为，我们将受到严肃处理。
我们参赛选择的题号是（从A/B/C/D中选择一项填写）： A我们的参赛报名号为（如果赛区设置报名号的话）：所属学校（请填写完整的全名）：江西师范大学参赛队员(打印并签名) ：1. 洪情2. 杨玉花3. 袁定欢指导教师或指导教师组负责人(打印并签名)：教练组日期： 2010 年 9 月 12 日赛区评阅编号（由赛区组委会评阅前进行编号）：编号专用页赛区评阅编号（由赛区组委会评阅前进行编号）：全国统一编号（由赛区组委会送交全国前编号）：全国评阅编号（由全国组委会评阅前进行编号）摘要本文通过对储油罐中油位高度及变位参数之间的不同情形的储油量进行分析并建立相应的数学模型，在该过程中先利用投影法、截面法及微元法得出储油量与油位高度及变位参数的函数关系。
再由Matlab编程可知各高度储油量的理论数据，最后分析误差及评价模型的合理性。
对于问题一的任一种情形，我们均建立笛卡尔坐标系，当储油罐无变位时，利用微元法得到体积关于h的公式，当储油罐发生变位时，根据储油罐中油量的多少分成三种情形，就每一类利用微元法得到体积关于h的公式。
代人附件1实验数据中的高度得到储油罐中的理论油量V。
根据理论油量及实际油量得出误差，判断误差所服从的分布，再利用相对误差进行误差分析并评价模型的合理性。
由上述得到储油罐发生变位时体积关于h的公式我们给出了罐体变位后油位高度间隔为1cm的罐容表标定值（即进/出油量与罐内油位高度的表格）。
2010高教社杯全国大学生数学建模竞赛题目（请先阅读“全国大学生数学建模竞赛论文格式规范”）A 题 储油罐的变位识别与罐容表标定通常加油站都有若干个储存燃油的地下储油罐，并且一般都有与之配套的“油位计量管理系统”，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定的罐容表（即罐内油位高度与储油量的对应关系）进行实时计算，以得到罐内油位高度和储油量的变化情况。
许多储油罐在使用一段时间后，由于地基变形等原因，使罐体的位置会发生纵向倾斜和横向偏转等变化（以下称为变位），从而导致罐容表发生改变。
按照有关规定，需要定期对罐容表进行重新标定。
图1是一种典型的储油罐尺寸及形状示意图，其主体为圆柱体，两端为球冠体。
图2是其罐体纵向倾斜变位的示意图，图3是罐体横向偏转变位的截面示意图。
请你们用数学建模方法研究解决储油罐的变位识别与罐容表标定的问题。
（1）为了掌握罐体变位后对罐容表的影响，利用如图4的小椭圆型储油罐（两端平头的椭圆柱体），分别对罐体无变位和倾斜角为α=4.10的纵向变位两种情况做了实验，实验数据如附件1所示。
请建立数学模型研究罐体变位后对罐容表的影响，并给出罐体变位后油位高度间隔为1cm 的罐容表标定值。
（2）对于图1所示的实际储油罐，试建立罐体变位后标定罐容表的数学模型，即罐内储油量与油位高度及变位参数（纵向倾斜角度α和横向偏转角度β ）之间的一般关系。
请利用罐体变位后在进/出油过程中的实际检测数据（附件2），根据你们所建立的数学模型确定变位参数，并给出罐体变位后油位高度间隔为10cm 的罐容表标定值。
进一步利用附件2中的实际检测数据来分析检验你们模型的正确性与方法的可靠性。
附件1：小椭圆储油罐的实验数据 附件2：实际储油罐的检测数据地平线图1 储油罐正面示意图油位探针油位探针地平线 图2 储油罐纵向倾斜变位后示意图(b) 小椭圆油罐截面示意图水平线(a) 小椭圆油罐正面示意图图4 小椭圆型油罐形状及尺寸示意图图3 储油罐截面示意图（b ）横向偏转倾斜后正截面图地平线地平线垂直线油位探针（a ）无偏转倾斜的正截面图油位探针。
2010年全国大学生数学建模竞赛题目A题储油罐的变位识别与罐容表标定通常加油站都有若干个储存燃油的地下储油罐，并且一般都有与之配套的“油位计量管理系统”，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定的罐容表（即罐内油位高度与储油量的对应关系）进行实时计算，以得到罐内油位高度和储油量的变化情况。
许多储油罐在使用一段时间后，由于地基变形等原因，使罐体的位置会发生纵向倾斜和横向偏转等变化（以下称为变位），从而导致罐容表发生改变。
按照有关规定，需要定期对罐容表进行重新标定。
图1是一种典型的储油罐尺寸及形状示意图，其主体为圆柱体，两端为球冠体。
图2是其罐体纵向倾斜变位的示意图，图3是罐体横向偏转变位的截面示意图。
请你们用数学建模方法研究解决储油罐的变位识别与罐容表标定的问题。
（1）为了掌握罐体变位后对罐容表的影响，利用如图4的小椭圆型储油罐（两端平头的椭圆柱体），分别对罐体无变位和倾斜角为a=4.10的纵向变位两种情况做了实验，实验数据如附件1所示。
请建立数学模型研究罐体变位后对罐容表的影响，并给出罐体变位后油位高度间隔为1cm的罐容表标定值。
（2）对于图1所示的实际储油罐，试建立罐体变位后标定罐容表的数学模型，即罐内储油量与油位高度及变位参数（纵向倾斜角度a和横向偏转角度b）之间的一般关系。
请利用罐体变位后在进/出油过程中的实际检测数据（附件2），根据你们所建立的数学模型确定变位参数，并给出罐体变位后油位高度间隔为10cm的罐容表标定值。
进一步利用附件2中的实际检测数据来分析检验你们模型的正确性与方法的可靠性。
B题2010年上海世博会影响力的定量评估2010年上海世博会是首次在中国举办的世界博览会。
从1851年伦敦的“万国工业博览会”开始，世博会正日益成为各国人民交流历史文化、展示科技成果、体现合作精神、展望未来发展等的重要舞台。
请你们选择感兴趣的某个侧面，建立数学模型，利用互联网数据，定量评估2010年上海世博会的影响力。
承诺书我们仔细阅读了中国大学生数学建模竞赛的竞赛规则.我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外的任何人（包括指导教师）研究、讨论与赛题有关的问题。
我们知道，抄袭别人的成果是违反竞赛规则的, 如果引用别人的成果或其他公开的资料（包括网上查到的资料），必须按照规定的参考文献的表述方式在正文引用处和参考文献中明确列出。
我们郑重承诺，严格遵守竞赛规则，以保证竞赛的公正、公平性。
如有违反竞赛规则的行为，我们将受到严肃处理。
我们参赛选择的题号是（从A/B/C/D中选择一项填写）： A 我们的参赛报名号为（如果赛区设置报名号的话）：所属学校（请填写完整的全名）：参赛队员 (打印并签名) ：1.2.3.指导教师或指导教师组负责人 (打印并签名)：日期： 2010 年 9 月 13 日赛区评阅编号（由赛区组委会评阅前进行编号）：编号专用页赛区评阅编号（由赛区组委会评阅前进行编号）：全国评阅编号（由全国组委会评阅前进行编号）：地下储油罐的变位分析与罐容表标定摘要加油站地下储油罐在使用一段时间后，由于地基变形等原因会发生纵向倾斜及横向偏转，导致与之配套的“油位计量管理系统”受到影响，必须重新标定罐容表。
本文即针对储油罐的变位时罐容表标定的问题建立了相应的数学模型。
首先从简单的小椭圆型储油罐入手，研究变位对罐容表的影响。
在无变位、纵向变位的情况下分别建立空间直角坐标系，在忽略罐壁厚度等细微影响下，运用积分的方法求出储油量和测量油位高度的关系。
将计算结果与实际测量数据在同一个坐标系中作图，经计算得误差均保持在3.5%以内。
纵向变位中，要分三种情况来进行求解，然后将三段的结果综合在一起与变位前作比较，可以得到变位对罐容表的影响。
通过计算，具体列表给出了罐体变位后油位高度间隔为1cm 的罐容表标定值。
进一步考虑实际储油罐，两端为球冠体顶。
把储油罐分成中间的圆柱体和两边的球冠体分别求解。
储油罐的变位识别与罐容表标定摘要本文主要探讨了储油罐的变位识别与罐容表标定的问题。
本文通过建立合适的坐标系，使用二重积分的方法和近似积分、坐标变换等技巧，求解了小椭圆储油罐和实际储油罐在发生变位时储油量与油高变化的函数关系，从而分析了罐体变位后对罐容表的影响，并对数据结果和误差进行了详实的分析。
本文在模型的建立与求解的过程中始终遵循化繁为简的原则，最先考虑简化的基本模型，再通过变换推导出实际的模型。
在第一问中，我们首先假设油罐壁的厚度为零，并通过二重积分的计算了小椭圆储油罐在无变位情况下的理论储油量。
其次我们通过运用几何原理通过坐标变换利用现有模型计算了小椭圆储油罐在纵向倾斜后的理论储油量。
在进行误差分析时，我们发现误差非线性，且误差数量级较大，得出油罐壁的厚度应不为零的结论，且经过理论分析油量3()V O d =，故我们用三次多项式拟合误差曲线()f H ，并通过'()()()V H V H f H =-修正了油量的计算公式。
经检验，修正后模型的计算值与实际值十分吻合，模型准确度很高。
并且，我们用修正后的模型V'(H)对油罐进行了标定。
在第二问中，我们利用了问题一中的模型求解罐身中的油量体积，并通过二重积分给出了油罐凸头部分油量的计算公式，其中，在油罐发生纵向倾斜时，我们队凸头部分的油量进行了合理的近似计算。
并且，我们通过坐标变换，给出了211()((,,((),))V H f f H f H αββα==））的变位参数修正形式。
在求解变为参数α、β时，我们通过最小二乘法拟合()V H ，求出了 2.1258, 4.6814αβ︒︒==。
将此变位参数代入模型中进行检验，得出理论计算值与实际值的相对误差限为5.006%，平均相对误差为0.029%，模型准确可靠。
最后我们用所得模型对油罐进行了标定。
关键词：储油罐 油量 倾斜 标定一、问题的重述与分析1、问题重述通常加油站都有若干个储存燃油的地下储油罐，并且一般都有与之配套的“油位计量管理系统”，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定的罐容表（即罐内油位高度与储油量的对应关系）进行实时计算，以得到罐内油位高度和储油量的变化情况。
许多储油罐在使用一段时间后，由于地基变形等原因，使罐体的位置会发生纵向倾斜和横向偏转等变化（以下称为变位），从而导致罐容表发生改变。
按照有关规定，需要定期对罐容表进行重新标定。
图1是一种典型的储油罐尺寸及形状示意图，其主体为圆柱体，两端为球冠体。
图2是其罐体纵向倾斜变位的示意图，图3是罐体横向偏转变位的截面示意图。
请你们用数学建模方法研究解决储油罐的变位识别与罐容表标定的问题。
（1）为了掌握罐体变位后对罐容表的影响，利用如图4的小椭圆型储油罐（两端平头的椭圆柱体），分别对罐体无变位和倾斜角为α=4.1°的纵向变位两种情况做了实验，实验数据如附件1所示。
请建立数学模型研究罐体变位后对罐容表的影响，并给出罐体变位后油位高度间隔为1cm的罐容表标定值。
（2）对于图1所示的实际储油罐，试建立罐体变位后标定罐容表的数学模型，即罐内储油量与油位高度及变位参数（纵向倾斜角度α和横向偏转角度β）之间的一般关系。
请利用罐体变位后在进/出油过程中的实际检测数据（附件2），根据你们所建立的数学模型确定变位参数，并给出罐体变位后油位高度间隔为10cm的罐容表标定值。
进一步利用附件2中的实际检测数据来分析检验你们模型的正确性与方法的可靠性。
2、问题分析本题是基于二重积分运算的体积求解问题，关键在于建立合适的坐标系，确定被积函数，通过二重积分求出盛油量的体积V(H)。
对于给定的变位参数α、β，可通过对H进行坐标变换，在不改变V(H)函数形式的情况下进行求解。
二、问题的假设1、忽略油罐中的进油管、出油管和油浮子体积。
2、油罐在进油和出油的过程中油量没有损耗，且进油量和出油量为准确值。
3、认为油位探针的读数为准确值。
三、符号的说明H：罐内油量高度α：纵向倾斜角度β：横向偏转角度：小油罐罐身长度LS：第i种情况下罐体横截面含油量部分的面积i()i V H ：第i 种情况下油罐中油量体积()i f H ：第i 种情况下的油量体积误差拟合曲线a ：小油罐横截面椭圆的半长轴b ：小油罐横截面椭圆的半短轴r：大油罐灌身横截面的半径F ：凸头部分球缺的长R ：凸头部分球缺的半径四、 问题一的模型建立与求解（一） 模型建立由题意可知，罐容表的显示值由罐内油的高度测量值决定，罐内油的高度的测量值取决于油浮子的位置，所以当罐体发生倾斜时，罐容表的显示值就有可能和罐内油量实际体积产生偏差。
为描述和分析这种偏差，我们需要计算出罐中油量的实际体积值随油量高度测量值H 变化的函数关系()V V H =，将其与实验测得的测量值进行对比。
为了简化计算，在之前提出的问题假设基础上，暂增加油罐壁厚度为零的假设。
1、 罐体无变位情况下，灌中实际油量随高度变化的分析图1罐体无变位时保持水平的状态，罐体每一个截面椭圆中，油量所占面积S 均为定值，我们可以将代表油量的阴影部分的空间几何体视作柱体，其体积11V S L=。
其中0.4 2.05 2.45L m =+=为定值，横截面的阴影面积1S 我们通过积分的方法进行求解。
我们截取罐体的某一个截面，如图2所示建立坐标系：lyxb=0.60ma=0.89mO图2我们取横截面椭圆中心为坐标原点O ，以椭圆长轴为x 轴，椭圆短轴为y 轴，建立二维直角坐标系。
设椭圆方程为：2222()1x y b ab-+=，变换可得：22()a x by b b=±--，则面积为：22222221022222()2[arcsin][arcsin ()()]2H b b b Hb Ha a a y Sb y b dy b y dy b y b y bbbba b b H b b H b b H b bπ--=--=-=+--=-----⎰⎰罐中实际的盛油体积为：2112()[arccos(1)(1)()]H H H H V H LS abL b b b b ==----即为所求的11()V V H =表达式。
2、倾斜角为 4.1α︒=时，灌中实际油量随高度变化的分析根据前文所述，由于罐容表显示值是根据罐中当小油罐在竖直方向的高度计算的。
因此，当油罐发生倾斜的时候，根据灌中油量高度的不同，在计算实际油量体积和罐容表显示值误差的有5种不同的可能情况，因此需要分别讨论这5种情况下的实际油量体积值。
在此之前我们先建立直角坐标系。
由于倾角的产生，使得作为罐体的横截面面积S 从无变位情况下的定值变成了随油面高度进行变化的函数表达式()S H 。
因此，我们采取建立三维直角坐标系，进行二重积分的方法来分别计算这5种情况下的油量实际体积值，将其分别于对应的罐容表显示值进行对比。
如图3所示，选取油浮子所在点为A ，由A 向l 引垂线，垂足为O ，取油罐被抬起一头的底面与l 相交的一点为B ，另一头的底面与l 相交的一点记为C 。
取O 为坐标原点，O A 方向为y 轴正方向，OB 方向为z 轴正方向，从O 点引一条与yO z 平面垂直的射线作x 轴正方向，设油面高度O A 的值为H 。
则在坐标系O-xyz 中，O 为坐标原点，,,A B C 三点的坐标值分别为：:(0,,0)A H ，2:(0,0,)(0,0,2.05)B z = 1:(0,0,)(0,0,0.4)C z =-罐中油量的横截面面积设为2S ，罐中油量的实际体积设为2V ，则：22222()(())V V S V S z ==图3此时油罐的正面直视图（从油浮子所在处算起的部分）和横截面图如图4所示：图4(1) 2.05tan 1.20.4tan H αα<≤-时，此时罐中油量的最高水平线应当位于图5(1)所示的区域中，液面的直线方程为tan y H z α=-：图5(1)在这种情况下有：222222222()[()()arcsin(1)]2tan [(tan )(tan )arcsin(1)]2bb Ha b y S z b y b b y b b ba b H z b H z b b H z b b bππααα-=-------=--+--+-- 则盛油体积为：21212211212122222322222()tan [(tan )(tan )arcsin(1)21[(tan )]23tan tan [(tan )arcsin()(tan )]tan z z z z z z z z z z V S z dza b H z b H z b b H z b dz b babab b H z b ab b H z b H z b b H z bπαααπαααααα=-=--+--+--=+--+-+--++--+⎰⎰(2) 0 2.05tan H α<≤，此时油罐内最高水平线应当出现在如图5（2）所示的情tan H z α-况中：图5(2)在这种情况下，积分上限不再是B 点在y 轴上的坐标值2z ，而是tan H α：1111222222222tan 3222tan tan 22tan (())tan [(tan )(tan )arcsin(1)21[(tan )]23tan tan [(tan )arcsin()(tan )]tan Hz H H z z Hz V V S z a b H z b H z b b H z b dz b baba b b H z b ab b H z b H z b b H z bααααπαααπαααααα=-=--+--+--=+--+-+--++--+⎰(3) 1.20.4tan 1.2H α-<<时，此时罐内油量的最高水平线如图5（3）中阴影部分所示图5(3)此时，我们用油罐总体积减去未盛油部分的体积，总体积易算得为abL π，而根据对称性，未盛油部分体积的计算可以经过坐标变换有(2)的模型求得，为:''2322220.4-(1.2-H )()(2.05-)tan V V H V α==，所以油罐的实际盛油体积为'2323220.4-(1.2-H )(2.05-)tan V V V abL V πα=-=-总(4) 0H ≤时，此时罐内虽然有油量，但是由于液面高度不到油位探针的底部，因此在罐容表中的显示值为0，即当0h =时，由2(0)V 求得油罐盛油量的最大值，即油罐实际盛油量为420(0)V V ≤≤。
图5(4)(5) 1.2H =时，此时虽然罐内油量未满，但是由于油量的水平线已经漫过了油位探针在罐内的顶部，因此此时罐容表的显示值为油满。
