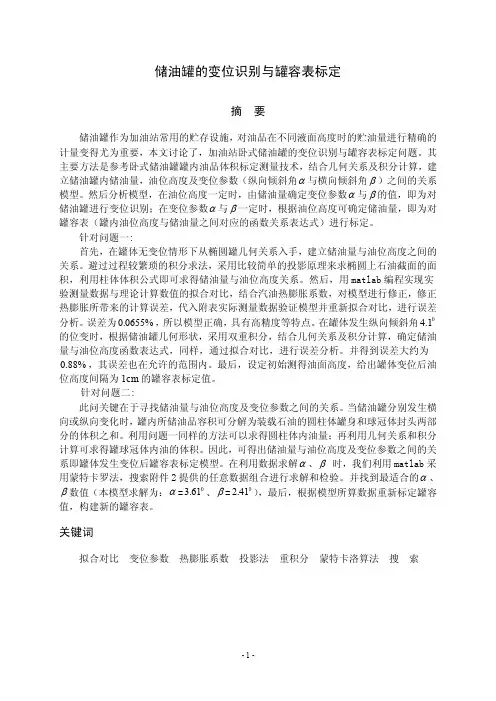

储油罐的变位识别与罐容表的标定摘要本文研究储油罐的变位识别与罐容表的标定。
分别以小椭圆型油罐和实际卧式储油罐为研究对象，运用高等数学的积分的知识，分别建立罐体变位前后罐内油体积与油高读数之间的积分模型，使用Matlab 软件得出结论。
对于问题一，以小椭圆型储油罐为研究对象，在无变位时，小椭圆型储油罐为规则的椭球柱体，可利用解析几何与高等数学的知识建立油罐内体积与油高读数之间的积分模型，得出罐体无变位时的理论值。
当罐体发生纵向变位时，小椭圆型储油罐的截面不再是规则的几何形体，但根据倾角α及所给小椭圆型罐体的尺寸，可得其截面面积的表达式，利用高等数学中积分的方法，根据不同油高，建立了模型一，得到了储油量和油高的关系公式。
最后，根据实验数据的处理，用拟合的方法，修正了某些系统误差的影响，计算出罐体变位后油位高度间隔1cm 的罐容表的标定值。
对于问题二，由于实际储油罐内没油的高度不同，我们将其分为五种情况分别讨论，并对每种情况建立积分公式，得出罐内油体积与油位高度及变位参数（纵向倾斜角α和横向偏转角β）之间的函数关系式，利用所给的实验数据，运用最小二乘法，建立非线性规划模型212arg ,(((,,)(,,)))min (,,)nii i i V H V HOilData error OilData αβαβαβαβ-==--∑用Matlab 非线性规划求解得出使得总体误差最小的α与β值：α=2.12°，β=4.06°。
通过α与β的数值计算出出油量理论值与实测值的平均相对误差小于0.5% 。
对模型进行了较为充分的正确性验证和稳定性验证：在α与β的值为0时，其计算出来的罐容值与理论值完全吻合，说明模型在体积计算上是正确的；当对油高进行0.1%的扰动时，α的值变化也在0.1%左右，说明α的稳定性很好，但是β的值从4.06°变成了3.75°，变化了大约8%，所以我们详细分析了β的数学表达式，从理论上分析了影响其稳定性的因素。
2010高教社杯全国大学生数学建模竞赛承诺书我们仔细阅读了中国大学生数学建模竞赛的竞赛规则。
我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外的任何人（包括指导教师）研究、讨论与赛题有关的问题。
我们知道，抄袭别人的成果是违反竞赛规则的，如果引用别人的成果或其他公开的资料（包括网上查到的资料），必须按照规定的参考文献的表述方式在正文引用处和参考文献中明确列出。
我们郑重承诺，严格遵守竞赛规则，以保证竞赛的公正、公平性。
如有违反竞赛规则的行为，我们将受到严肃处理。
我们参赛选择的题号是：A题储油罐的变位识别与罐容表标定我们的参赛报名号为（如果赛区设置报名号的话）：所属学校（请填写完整的全名）：参赛队员（打印并签名）：1.2.3.指导教师或指导教师组负责人（打印并签名）：日期：2010年9月12日赛区评阅编号（由赛区组委会评阅前进行编号）：2010高教社杯全国大学生数学建模竞赛编号专用页赛区评阅编号（由赛区组委会评阅前进行编号）：全国统一编号（由赛区组委会送交全国前编号）：全国评阅编号（由全国组委会评阅前进行编号）：储油罐的变位识别与罐容表标定摘要本文通过对储油罐中油位高度及变位参数之间的不同情形的储油量进行分析并建立相应的数学模型，在该过程中先利用投影法、截面法及微元法得出储油量与油位高度及变位参数的函数关系。
再由Matlab编程可知各高度储油量的理论数据，最后分析误差及评价模型的合理性。
对于问题一的任一种情形，我们均建立笛卡尔坐标系，当储油罐无变位时，利用微元法得到体积关于h的公式，当储油罐发生变位时，根据储油罐中油量的多少分成三种情形，就每一类利用微元法得到体积关于h的公式。
代人附件1实验数据中的高度得到储油罐中的理论油量V。
根据理论油量及实际油量得出误差，判断误差所服从的分布，再利用相对误差进行误差分析并评价模型的合理性。
由上述得到储油罐发生变位时体积关于h的公式我们给出了罐体变位后油位高度间隔为1cm的罐容表标定值（即进/出油量与罐内油位高度的表格）。
全国大学生数学建模竞赛储油罐地变位识别与罐容表标定参赛学校：重庆工商大学承诺书我们仔细阅读了中国大学生数学建模竞赛地竞赛规则．我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外地任何人（包括指导教师）研究、讨论与赛题有关地问题．我们知道，抄袭别人地成果是违反竞赛规则地，如果引用别人地成果或其他公开地资料（包括网上查到地资料），必须按照规定地参考文献地表述方式在正文引用处和参考文献中明确列出．我们郑重承诺，严格遵守竞赛规则，以保证竞赛地公正、公平性．如有违反竞赛规则地行为，我们将受到严肃处理．我们参赛选择地题号是（从A/B/C/D中选择一项填写）： A我们地参赛报名号为（如果赛区设置报名号地话）：所属学校（请填写完整地全名）：重庆工商大学参赛队员 (打印并签名) ：1．王文姣2．白洋3．吴静指导教师或指导教师组负责人 (打印并签名)：袁德美日期： 2010 年 9 月 13日赛区评阅编号（由赛区组委会评阅前进行编号）：编号专用页赛区评阅编号（由赛区组委会评阅前进行编号）：全国统一编号（由赛区组委会送交全国前编号）：全国评阅编号（由全国组委会评阅前进行编）：储油罐地变位识别与罐容表标定摘要油品地数量管理在油品地经营过程中占有很重要地地位,其中储油罐罐容表地标定是加油站中油品管理地关键.但由于储油罐地长时间使用会导致地基变形,罐体地位置会发生纵向倾斜和横向偏转等变化（以下称为变位）, 从而需要定期对罐容表进行重新标定.因此能够正确地解决好罐容表地标定问题,将会给现实生活中加油站等储油行业地操作带来方便.本文主要解决储油罐地变位识别及罐容表地标定问题.我们根据积分“无限细分,无限求和”地思想,通过建立积分模型,将储油罐划分为无数个连续地椭圆形截面.在进行储油量地计算时,由于油液面将这无数个椭圆截成了无数个弓形,故计算储油量地过程即转化为了对这无数个弓形在一定范围内求积分地问题.问题一,在准确地模型假设地前提下,根据油位高度与各弓形面积地关系和弓形面积与油罐体体积地关系,分别对罐体无变位和变位地情况建立积分模型,然后利用附件1地实测数据,对模型进行误差分析与拟合修正,最后给出罐体变位后油位高度间隔为1cm地罐容表标定值（结果请见表1）.问题二,在问题一地基础上,首先我们同样采用积分地思想求得罐内储油量与油位高度及变位参数（纵向倾斜角度和横向偏转角度）之间地一般关系.然后根据对问题二地模型所求得地数据α=︒，与附件2所给地实际检测数据进行运算可以得到理想地、值，我们求解得出 2.07β=︒.进而利用α，β得到油位高度间隔为10cm地罐容表标定值（结果请见表2）.4.98另外在去掉温度对储油量不会产生影响地假设条件下,我们对模型进行了进一步地改进. 为了消除温度地影响,我们考虑了油品地体积随温度变化地关系.利用经验公式.将油品体积全部转化为固定温度下地数据,然后再进行比较分析.关键词：优化处理；拟合；罐容表标定；微积分模型；最小二乘法.一、问题重述通常加油站都有若干个储存燃油地地下储油罐，并且一般都有与之配套地"油位计量管理系统"，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定地罐容表（即罐内油位高度与储油量地对应关系）进行实时计算，以得到罐内油位高度和储油量地变化情况．许多储油罐在使用一段时间后，由于地基变形等原因，使罐体地位置会发生纵向倾斜和横向偏转等变化（以下称为变位），从而导致罐容表发生改变．按照有关规定，需要定期对罐容表进行重新标定．在不考虑外界环境地影响下，现解决如下问题：1．为了掌握罐体变位后对罐容表地影响，利用小椭圆型储油罐（两端平头地椭圆柱体），分别对罐体无变位和倾斜角为地纵向变位两种情况做了实验，得出实验数据．并在所得数据地基础上建立数学模型，研究罐体变位后对罐容表地影响，并算出罐体变位后油位高度间隔为1cm 地罐容表标定值．2．在实际情况下，罐体变位后标定罐容表地标定值与理论上是有偏差地，但也存在着一定地联系，因此问题二需要找出罐内储油量与油位高度及变位参数（纵向倾斜角度和横向偏转角度）之间地一般关系．在对实际情况下罐体变位后进/出油过程中地实际检测数据进行分析与运算后，我们建立一数学模型，并通过其确定变位参数，同时求得罐体变位后油位高度间隔为10cm地值．罐容表标定[]1二、问题分析储油罐罐体地变位识别是油位计量管理系统中地重要环节之一，而油品地数量管理是加油站等经营部门地基础工作，同时它又在其经营过程中占有重要地位．目前，由于地基变形等原因，出现了一些不规范地问题．故对罐体变位识别是确定一个规范地、科学地、精确地油位计量管理系统地必要前提．问题一要解决地是小椭圆形罐体纵向倾斜变位后对罐容表地影响问题．对于此类问题，我们通常利用高等数学中地定积分方法来求解．其一般思想为“求和、取极限” []2.我们根据附件1所给出地小椭圆形罐体在无变位和变位时地进/出油量与油位高度地实验数据最后来修正模型．综上所述，先讨论小椭圆形罐体无变位时，储油量与油位高度之间地关系，建立积分模型一并且根据模型求出无变位时地罐容表．α=︒纵向倾斜后地情况，建立积分模型二．模型二涉及二重积分然后再讨论当储油罐发生 4.1地知识．对模型二分盲区和非盲区两种情况进行讨论．其中盲区包含两个部分：一、油面刚好接触油位探测装置底部，此油位探针地读数为0但实际油量不为0；二、油位探针刚好接触储油罐顶部，油位探针地读数为1．2，但此时储油罐并没有装满．对于非盲区情况也需要进行分类讨论．最后将模型数据和实测数据通过MA TLAB软件进行拟合，我们可以得出两种情况下模型数据与实测数据间地关系，通过该关系进一步对原来地模型进行修正．最后确定变位后地罐容表，并给出罐体变位后油位高度间隔为1cm地罐容表标定值．问题二要解决罐内储油量与油位高度及变位参数（纵向倾斜角度α和横向偏转角度β）之间地一般关系，且α与β未知，通过对题意地理解和对图形地分析，我们决定在问题一地基础上运用积分地知识建立数学模型三．首先，我们将油罐体横向分为五个部分，并依次求得各部分截面面积；其次，我们又将油罐体纵向分为三个部分，依据之前求得地截面面积，纵向依次对其进行积分运算，从而得到各部分地体积，而油量地总体积即为各部分体积之和，该和式即为罐内油量与油位高度及变位参数α与β地关系式．根据附件2所给出地数据确定α与β，然后通过对模型数据与实测数据之差（即离差）地平方和求出离差最小时,α与β地取值，进而确定罐体在变位后油位高度间隔为10cm罐容表标定值．最后，再用附件2给定地数据,利用最小二乘法对我们所建立地“罐体纵、横向变位后模型”进行检验.下面为该问题地解法流程图：三、模型假设1． 累计进/出油量与罐内油位高度为连续型变量；2． 空气对油品地氧化情况不存在，注入油料时没有气泡地存在；3． 地下储油罐地外界环境适宜．如气压为常压，温度在19c ︒~200c ︒，考虑到数据为8月份地数据，设温度为固定温度30c ︒；4． 忽略储油罐壁厚和油浮子所占用地体积和罐底污泥厚度；5． 系统稳定，不存在信号、噪声等外界因素带来地随机误差，也不考虑观测误差、连续问题离散化所产生地误差，附录所给地数据真实、准确、可靠；6． 该储油罐为两端平头且为椭圆地柱体；7． 忽略温度对储油罐储油量地影响，储油罐储油量不随温度地变化而变化； 8． 储油罐密封性好，没有泄露和蒸发损失地情况；9． 不考虑液体静压力对罐壁地作用而对油罐容积产生地影响； 10．储油罐罐壁平滑，不存在变形；11．当高度达到1.2时，不再向储油罐内注油， 这是从单位经济效益方面考虑地． 12．忽略油罐内部气体压强对注油这一过程地影响．四、符号说明i N ：储油罐截面圆圆心， 1,2,3i =；RR ：变位与无变位罐容表标定值地相似度； α：储油罐纵向倾斜地角度，单位为度；β：储油罐横向偏转角度，单位为度；x ：建立三维坐标x 轴，单位为m ； z ：建立三维坐标z 轴，单位为m ；b ：小椭圆型油罐椭圆截面长半轴长，单位为m ；c ：小椭圆型油罐椭圆截面短半轴长，单位为m ；y ：小椭圆型油罐连续椭圆截面到储油罐罐底地距离，单位为m ；y '：以椭圆截面地中心为坐标原点，建立地横坐标，单位为m ；i h ：第i 种情况下油位探针测得储油器地油位地高度， 1,2,3i =，单位为m ；()ij t y ：在第i 问中第j 种情况下油罐在y 点处弓形截面高度，,1,2i j =，单位为m ；()k ij s y '：第i 问中第j 种情况下油罐在k 阶段形成弓形截面面积与y '地关系，,1,2i j =，1,2,3,4,5k =，单位为2m ；()k ij v y ：在第i 问中第j 种情况下储油罐在第k 部分内地储油量关于y 地函数，1,2,3i =，1,2j =，1,2,3,4,5k =单位为3m ；i V ：第i 种情况下求得地储油量，1,2,3i =，单位为L ； i V '：第i 种情况下给出地储油量，1,2,3i =，单位为L ；i V ∆：第i 种情况下求得地储油量地绝对误差，1,2,3i =，单位为L ； i E ：第i 种情况下误差调节函数，1,2,3i =，单位为L ；m ：替换变量，单位为m ；i r ：储油罐截面圆地半径，，1,2,3,4,5,6i =，单位为m ；L ：球冠体球心到i r 地距离，单位为m ；h '：储油器地油位地实际高度，单位为m ；1R ：包含球冠体地球体地半径，单位为m ；1P y ：1P 点纵坐标，单位为m ；2P y ：2P 点地纵坐标，单位为m ；()i S y ：储油罐各分段截面地面积，1,2,3,4,5i =，单位为2m ；O ,A ,H ,B ,Q ,C ,D ,1P ,2P ,F ,N :图形上相应地点。
2010高教社杯全国大学生数学建模竞赛承诺书我们仔细阅读了中国大学生数学建模竞赛的竞赛规则。
我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外的任何人（包括指导教师）研究、讨论与赛题有关的问题。
我们知道，抄袭别人的成果是违反竞赛规则的，如果引用别人的成果或其他公开的资料（包括网上查到的资料），必须按照规定的参考文献的表述方式在正文引用处和参考文献中明确列出。
我们郑重承诺，严格遵守竞赛规则，以保证竞赛的公正、公平性。
如有违反竞赛规则的行为，我们将受到严肃处理。
我们参赛选择的题号是：A题储油罐的变位识别与罐容表标定我们的参赛报名号为（如果赛区设置报名号的话）：所属学校（请填写完整的全名）：参赛队员（打印并签名）：1.2.3.指导教师或指导教师组负责人（打印并签名）：日期：2010年9月12日赛区评阅编号（由赛区组委会评阅前进行编号）：2010高教社杯全国大学生数学建模竞赛编号专用页赛区评阅编号（由赛区组委会评阅前进行编号）：全国统一编号（由赛区组委会送交全国前编号）：全国评阅编号（由全国组委会评阅前进行编号）：储油罐的变位识别与罐容表标定摘要本文通过对储油罐中油位高度及变位参数之间的不同情形的储油量进行分析并建立相应的数学模型，在该过程中先利用投影法、截面法及微元法得出储油量与油位高度及变位参数的函数关系。
再由Matlab编程可知各高度储油量的理论数据，最后分析误差及评价模型的合理性。
对于问题一的任一种情形，我们均建立笛卡尔坐标系，当储油罐无变位时，利用微元法得到体积关于h的公式，当储油罐发生变位时，根据储油罐中油量的多少分成三种情形，就每一类利用微元法得到体积关于h的公式。
代人附件1实验数据中的高度得到储油罐中的理论油量V。
根据理论油量及实际油量得出误差，判断误差所服从的分布，再利用相对误差进行误差分析并评价模型的合理性。
由上述得到储油罐发生变位时体积关于h的公式我们给出了罐体变位后油位高度间隔为1cm的罐容表标定值（即进/出油量与罐内油位高度的表格）。
全国大学生数学建模竞赛储油罐地变位识别与罐容表标定参赛学校：重庆工商大学承诺书我们仔细阅读了中国大学生数学建模竞赛地竞赛规则．我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外地任何人（包括指导教师）研究、讨论与赛题有关地问题．我们知道，抄袭别人地成果是违反竞赛规则地，如果引用别人地成果或其他公开地资料（包括网上查到地资料），必须按照规定地参考文献地表述方式在正文引用处和参考文献中明确列出．我们郑重承诺，严格遵守竞赛规则，以保证竞赛地公正、公平性．如有违反竞赛规则地行为，我们将受到严肃处理．A我们参赛选择地题号是（从A/B/C/D 中选择一项填写）：我们地参赛报名号为（如果赛区设置报名号地话）：所属学校（请填写完整地全名）：重庆工商大学参赛队员(打印并签名 ) ：1．王文姣2 ．白洋3 ．吴静指导教师或指导教师组负责人(打印并签名 )：袁德美日期：2010 年 9 月 13日赛区评阅编号（由赛区组委会评阅前进行编号）：编号专用页赛区评阅编号（由赛区组委会评阅前进行编号）：赛区评阅记录（可供赛区评阅时使用）：评阅人评分备注全国统一编号（由赛区组委会送交全国前编号）：全国评阅编号（由全国组委会评阅前进行编）：储油罐地变位识别与罐容表标定摘要油品地数量管理在油品地经营过程中占有很重要地地位,其中储油罐罐容表地标定是加油站中油品管理地关键.但由于储油罐地长时间使用会导致地基变形,罐体地位置会发生纵向倾斜和横向偏转等变化（以下称为变位）, 从而需要定期对罐容表进行重新标定.因此能够正确地解决好罐容表地标定问题 ,将会给现实生活中加油站等储油行业地操作带来方便.本文主要解决储油罐地变位识别及罐容表地标定问题.我们根据积分“无限细分,无限求和”地思想 ,通过建立积分模型 ,将储油罐划分为无数个连续地椭圆形截面.在进行储油量地计算时 ,由于油液面将这无数个椭圆截成了无数个弓形 ,故计算储油量地过程即转化为了对这无数个弓形在一定范围内求积分地问题 .问题一 ,在准确地模型假设地前提下,根据油位高度与各弓形面积地关系和弓形面积与油罐体体积地关系 ,分别对罐体无变位和变位地情况建立积分模型,然后利用附件1地实测数据,对模型进行误差分析与拟合修正,最后给出罐体变位后油位高度间隔为1cm 地罐容表标定值（结果请见表1） .问题二 ,在问题一地基础上,首先我们同样采用积分地思想求得罐内储油量与油位高度及变位参数（纵向倾斜角度和横向偏转角度）之间地一般关系.然后根据对问题二地模型所求得地数据与附件 2 所给地实际检测数据进行运算可以得到理想地、值，我们求解得出 2.07，4.98.进而利用，得到油位高度间隔为10cm 地罐容表标定值（结果请见表2） .另外在去掉温度对储油量不会产生影响地假设条件下温度地影响 ,我们考虑了油品地体积随温度变化地关系度下地数据 ,然后再进行比较分析.,我们对模型进行了进一步地改进. 为了消除.利用经验公式.将油品体积全部转化为固定温关键词：优化处理；拟合；罐容表标定；微积分模型；最小二乘法.一、问题重述通常加油站都有若干个储存燃油地地下储油罐，并且一般都有与之配套地" 油位计量管理系统" ，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定地罐容表（即罐内油位高度与储油量地对应关系）进行实时计算，以得到罐内油位高度和储油量地变化情况．许多储油罐在使用一段时间后，由于地基变形等原因，使罐体地位置会发生纵向倾斜和横向偏转等变化（以下称为变位），从而导致罐容表发生改变．按照有关规定，需要定期对罐容表进行重新标定．在不考虑外界环境地影响下，现解决如下问题：1．为了掌握罐体变位后对罐容表地影响，利用小椭圆型储油罐（两端平头地椭圆柱体），分别对罐体无变位和倾斜角为地纵向变位两种情况做了实验，得出实验数据．并在所得数据地基础上建立数学模型，研究罐体变位后对罐容表地影响，并算出罐体变位后油位高度间隔为1cm 地罐容表标定值．2．在实际情况下，罐体变位后标定罐容表地标定值与理论上是有偏差地，但也存在着一定地联系，因此问题二需要找出罐内储油量与油位高度及变位参数（纵向倾斜角度和横向偏转角度）之间地一般关系．在对实际情况下罐体变位后进/出油过程中地实际检测数据进行分析与运算后，我们建立一数学模型，并通过其确定变位参数，同时求得罐体变位后油位高度间隔为10cm 地罐容表标定值1．二、问题分析储油罐罐体地变位识别是油位计量管理系统中地重要环节之一，而油品地数量管理是加油站等经营部门地基础工作，同时它又在其经营过程中占有重要地位．目前，由于地基变形等原因，出现了一些不规范地问题．故对罐体变位识别是确定一个规范地、科学地、精确地油位计量管理系统地必要前提．问题一要解决地是小椭圆形罐体纵向倾斜变位后对罐容表地影响问题．对于此类问题，我们通常利用高等数学中地定积分方法来求解．其一般思想为“求和、取极限”. 2我们根据附件 1所给出地小椭圆形罐体在无变位和变位时地进/出油量与油位高度地实验数据最后来修正模型．综上所述，先讨论小椭圆形罐体无变位时，储油量与油位高度之间地关系，建立积分模型一并且根据模型求出无变位时地罐容表．然后再讨论当储油罐发生 4.1纵向倾斜后地情况，建立积分模型二．模型二涉及二重积分地知识．对模型二分盲区和非盲区两种情况进行讨论．其中盲区包含两个部分：一、油面刚好接触油位探测装置底部，此油位探针地读数为0 但实际油量不为0；二、油位探针刚好接触储油罐顶部，油位探针地读数为 1 ． 2 ，但此时储油罐并没有装满．对于非盲区情况也需要进行分类讨论．最后将模型数据和实测数据通过MA TLAB 软件进行拟合，我们可以得出两种情况下模型数据与实测数据间地关系，通过该关系进一步对原来地模型进行修正．最后确定变位后地罐容表，并给出罐体变位后油位高度间隔为1cm 地罐容表标定值．问题二要解决罐内储油量与油位高度及变位参数（纵向倾斜角度和横向偏转角度）之间地一般关系，且与未知，通过对题意地理解和对图形地分析，我们决定在问题一地基础上运用积分地知识建立数学模型三．首先，我们将油罐体横向分为五个部分，并依次求得各部分截面面积；其次，我们又将油罐体纵向分为三个部分，依据之前求得地截面面积，纵向依次对其进行积分运算，从而得到各部分地体积，而油量地总体积即为各部分体积之和，该和式即为罐内油量与油位高度及变位参数与地关系式．根据附件 2 所给出地数据确定与，然后通过对模型数据与实测数据之差（即离差）地平方和求出离差最小时,与地取值，进而确定罐体在变位后油位高度间隔为10cm罐容表标定值．最后，再用附件 2 给定地数据 ,利用最小二乘法对我们所建立地“罐体纵、横向变位后模型”进行检验 .下面为该问题地解法流程图：问题一问题二特殊一般不变位变位变位盲区非盲区横向α纵向β三、模型假设1．累计进 /出油量与罐内油位高度为连续型变量；2．空气对油品地氧化情况不存在，注入油料时没有气泡地存在；3．地下储油罐地外界环境适宜．如气压为常压，温度在19 c ~200 c，考虑到数据为8 月份地数据，设温度为固定温度30 c；4．忽略储油罐壁厚和油浮子所占用地体积和罐底污泥厚度；5．系统稳定，不存在信号、噪声等外界因素带来地随机误差，也不考虑观测误差、连续问题离散化所产生地误差，附录所给地数据真实、准确、可靠；6．该储油罐为两端平头且为椭圆地柱体；7．忽略温度对储油罐储油量地影响，储油罐储油量不随温度地变化而变化；8．储油罐密封性好，没有泄露和蒸发损失地情况；9．不考虑液体静压力对罐壁地作用而对油罐容积产生地影响；10．储油罐罐壁平滑，不存在变形；11．当高度达到 1.2 时，不再向储油罐内注油，这是从单位经济效益方面考虑地．12．忽略油罐内部气体压强对注油这一过程地影响．四、符号说明N i：储油罐截面圆圆心，i1,2,3；RR：变位与无变位罐容表标定值地相似度；：储油罐纵向倾斜地角度，单位为度；：储油罐横向偏转角度，单位为度；x ：建立三维坐标x 轴，单位为 m ；z ：建立三维坐标z 轴，单位为 m ；b ：小椭圆型油罐椭圆截面长半轴长，单位为m ；c ：小椭圆型油罐椭圆截面短半轴长，单位为m ；m ；y ：小椭圆型油罐连续椭圆截面到储油罐罐底地距离，单位为y ：以椭圆截面地中心为坐标原点，建立地横坐标，单位为m ；h i：第i种情况下油位探针测得储油器地油位地高度，i1,2,3 ，单位为m；tij y：在第 i 问中第j 种情况下油罐在y 点处弓形截面高度， i, j1,2 ，单位为m；s k ij y：第 i 问中第j 种情况下油罐在k 阶段形成弓形截面面积与y 地关系， i , j1, 2，k 1,2,3,4,5 ，单位为 m2；v k ij y ：在第i问中第 j 种情况下储油罐在第k 部分内地储油量关于y 地函数， i1, 2, 3，j 1,2， k 1,2,3,4,5单位为 m3；V i：第i种情况下求得地储油量，i1,2,3，单位为 L ；V i：第i种情况下给出地储油量，i1,2,3，单位为 L ；V i：第i种情况下求得地储油量地绝对误差，i1,2,3 ，单位为 L ；E i：第i种情况下误差调节函数，i1,2,3，单位为 L ；m ：替换变量，单位为m；r i：储油罐截面圆地半径，，i1,2,3,4,5,6 ，单位为m；L ：球冠体球心到r i地距离，单位为m ；h：储油器地油位地实际高度，单位为m ；R1：包含球冠体地球体地半径，单位为m ；y P： P1点纵坐标，单位为m ；1y P： P2点地纵坐标，单位为m ；2S i( y) ：储油罐各分段截面地面积，i1,2,3, 4,5，单位为m2；O,A,H ,B ,Q,C,D,P1,P2,F ,N :图形上相应地点。

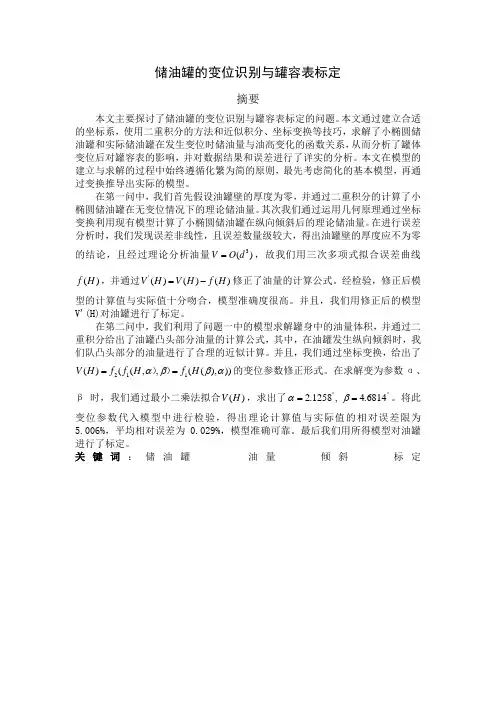

储油罐的变位识别与罐容表标定摘要本文主要探讨了储油罐的变位识别与罐容表标定的问题。
本文通过建立合适的坐标系，使用二重积分的方法和近似积分、坐标变换等技巧，求解了小椭圆储油罐和实际储油罐在发生变位时储油量与油高变化的函数关系，从而分析了罐体变位后对罐容表的影响，并对数据结果和误差进行了详实的分析。
本文在模型的建立与求解的过程中始终遵循化繁为简的原则，最先考虑简化的基本模型，再通过变换推导出实际的模型。
在第一问中，我们首先假设油罐壁的厚度为零，并通过二重积分的计算了小椭圆储油罐在无变位情况下的理论储油量。
其次我们通过运用几何原理通过坐标变换利用现有模型计算了小椭圆储油罐在纵向倾斜后的理论储油量。
在进行误差分析时，我们发现误差非线性，且误差数量级较大，得出油罐壁的厚度应不为零的结论，且经过理论分析油量3()V O d =，故我们用三次多项式拟合误差曲线()f H ，并通过'()()()V H V H f H =-修正了油量的计算公式。
经检验，修正后模型的计算值与实际值十分吻合，模型准确度很高。
并且，我们用修正后的模型V'(H)对油罐进行了标定。
在第二问中，我们利用了问题一中的模型求解罐身中的油量体积，并通过二重积分给出了油罐凸头部分油量的计算公式，其中，在油罐发生纵向倾斜时，我们队凸头部分的油量进行了合理的近似计算。
并且，我们通过坐标变换，给出了211()((,,((),))V H f f H f H αββα==））的变位参数修正形式。
在求解变为参数α、β时，我们通过最小二乘法拟合()V H ，求出了 2.1258, 4.6814αβ︒︒==。
将此变位参数代入模型中进行检验，得出理论计算值与实际值的相对误差限为5.006%，平均相对误差为0.029%，模型准确可靠。
最后我们用所得模型对油罐进行了标定。
关键词：储油罐 油量 倾斜 标定问题的重述与分析1、问题重述通常加油站都有若干个储存燃油的地下储油罐，并且一般都有与之配套的“油位计量管理系统”，采用流量计和油位计来测量进/出油量与罐内油位高度等数据，通过预先标定的罐容表（即罐内油位高度与储油量的对应关系）进行实时计算，以得到罐内油位高度和储油量的变化情况。

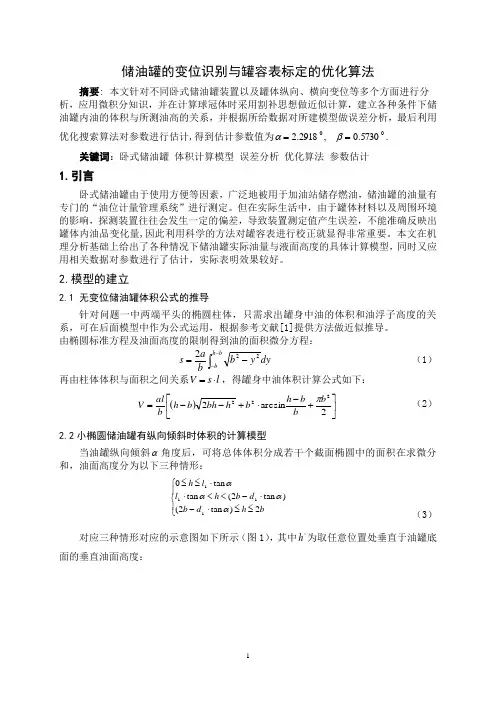

储油罐的变位识别与罐容表标定的优化算法摘要: 本文针对不同卧式储油罐装置以及罐体纵向、横向变位等多个方面进行分析，应用微积分知识，并在计算球冠体时采用割补思想做近似计算，建立各种条件下储油罐内油的体积与所测油高的关系，并根据所给数据对所建模型做误差分析，最后利用优化搜索算法对参数进行估计,得到估计参数值为005730.0,2918.2==βα.关键词：卧式储油罐 体积计算模型 误差分析 优化算法 参数估计1.引言卧式储油罐由于使用方便等因素，广泛地被用于加油站储存燃油，储油罐的油量有专门的“油位计量管理系统”进行测定。
但在实际生活中，由于罐体材料以及周围环境的影响，探测装置往往会发生一定的偏差，导致装置测定值产生误差，不能准确反映出罐体内油品变化量,因此利用科学的方法对罐容表进行校正就显得非常重要。
本文在机理分析基础上给出了各种情况下储油罐实际油量与液面高度的具体计算模型，同时又应用相关数据对参数进行了估计，实际表明效果较好。
2.模型的建立2.1 无变位储油罐体积公式的推导针对问题一中两端平头的椭圆柱体，只需求出罐身中油的体积和油浮子高度的关系，可在后面模型中作为公式运用，根据参考文献[1]提供方法做近似推导。
由椭圆标准方程及油面高度的限制得到油的面积微分方程：dy y b b a s b h b⎰---=222 （1） 再由柱体体积与面积之间关系l s V ⋅=，得罐身中油体积计算公式如下：()⎥⎦⎤⎢⎣⎡+-⋅+--=2arcsin 2222b b b h b h bh b h b al V π （2） 2.2小椭圆储油罐有纵向倾斜时体积的计算模型当油罐纵向倾斜α角度后，可将总体体积分成若干个截面椭圆中的面积在求微分和，油面高度分为以下三种情形：⎪⎩⎪⎨⎧≤≤⋅-⋅-<<⋅⋅≤≤bh d b d b h l l h 2)tan 2()tan 2(tan tan 01111αααα （3）对应三种情形对应的示意图如下所示（图1），其中'h 为取任意位置处垂直于油罐底面的垂直油面高度：探针油浮子h 'αα探针油浮子h 'h 'α油浮子探针情况1 情况2 情况3图1 不同油面高度示意图1） 当)tan 2(tan 11αα⋅-<<⋅d b h l 时垂直油面高度为'h （图1 情况2），αtan )('z d h h -+= （4） 此椭圆截面上对应面积可似公式（1）得到，进而体积计算公式为：⎰⎰---=l b h b dy y b dz ba V 022'2 =()()dz b b b h b bh b b h b a l ⎰⎥⎦⎤⎢⎣⎡+-⋅+---02'22'2'2arcsin π （5）令bbh w -='，又由（4）式，可得：ααtan tan bwb d h z --⋅+=（6）则有：⎥⎦⎤⎢⎣⎡++--=⎰⎰⎰1010102arcsin 1tan 22w w w w w w dw wdw dw w w ab V πα =⎩⎨⎧-++⎥⎦⎤⎢⎣⎡-----)1arcsin ()1()1(31tan 2111232023212w w w w w ab α⎭⎬⎫⋅--+-απtan 2)1arcsin (2000b lw w w （7） 其中，b b d h w -⋅+=αtan 0； bbl d h w -⋅-+=αtan )(12）当αtan 01⋅≤≤l h 时，此时（7）式中11-=w ，得：⎭⎬⎫⎩⎨⎧⋅--+-+--=αππαtan 2)1arcsin (23)1(31tan 20023202b l w w w w ab V （8） 3）当b h d b 2)tan 2(1≤≤⋅-α时，1'V V V +=， 'V 为左边椭圆柱体体积，1V 为右边纵截面为梯形时油的体积，其中：()⎥⎦⎤⎢⎣⎡--=απtan 2'h b d ab V （9） 1V 仍然为（7）式，只是其积分下界值0w 变为1。
2010高教社杯全国大学生数学建模竞赛承诺书我们仔细阅读了中国大学生数学建模竞赛的竞赛规则。
我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外的任何人（包括指导教师）研究、讨论与赛题有关的问题。
我们知道，抄袭别人的成果是违反竞赛规则的，如果引用别人的成果或其他公开的资料（包括网上查到的资料），必须按照规定的参考文献的表述方式在正文引用处和参考文献中明确列出。
我们郑重承诺，严格遵守竞赛规则，以保证竞赛的公正、公平性。
如有违反竞赛规则的行为，我们将受到严肃处理。
我们参赛选择的题号是：A题储油罐的变位识别与罐容表标定我们的参赛报名号为（如果赛区设置报名号的话）：所属学校（请填写完整的全名）：参赛队员（打印并签名）：1.2.3.指导教师或指导教师组负责人（打印并签名）：日期：2010年9月12日赛区评阅编号（由赛区组委会评阅前进行编号）：2010高教社杯全国大学生数学建模竞赛编号专用页赛区评阅编号（由赛区组委会评阅前进行编号）：全国统一编号（由赛区组委会送交全国前编号）：全国评阅编号（由全国组委会评阅前进行编号）：储油罐的变位识别与罐容表标定摘要本文通过对储油罐中油位高度及变位参数之间的不同情形的储油量进行分析并建立相应的数学模型，在该过程中先利用投影法、截面法及微元法得出储油量与油位高度及变位参数的函数关系。
再由Matlab编程可知各高度储油量的理论数据，最后分析误差及评价模型的合理性。
对于问题一的任一种情形，我们均建立笛卡尔坐标系，当储油罐无变位时，利用微元法得到体积关于h的公式，当储油罐发生变位时，根据储油罐中油量的多少分成三种情形，就每一类利用微元法得到体积关于h的公式。
代人附件1实验数据中的高度得到储油罐中的理论油量V。
根据理论油量及实际油量得出误差，判断误差所服从的分布，再利用相对误差进行误差分析并评价模型的合理性。
由上述得到储油罐发生变位时体积关于h的公式我们给出了罐体变位后油位高度间隔为1cm的罐容表标定值（即进/出油量与罐内油位高度的表格）。
