高硬涂层及金刚石涂层介绍

刀具涂层技术介绍刀具涂层技术是一种在刀具表面涂覆一层特殊材料的技术，旨在提高刀具的硬度、耐磨性、热稳定性和化学稳定性等性能。

刀具涂层技术的发展与高速切削、高效加工和先进制造技术的进步密切相关。

本文将对刀具涂层技术的原理、种类以及应用进行介绍。

1.碳化物涂层：如碳化钛(TiC)、碳化钽(TaC)等。

这些涂层具有极高的硬度和耐磨性，适用于高速切削和重载切削。

2.氮化物涂层：如氮化钨(WN)、氮化钛(TiN)、氮化铝(AlN)等。

这些涂层具有较高的硬度和化学稳定性，广泛应用于切削、修磨和打孔等工艺。

3.金属涂层：如钛合金(TiAlN)、氧化锆(ZrO2)等。

这些涂层具有较高的热稳定性和抗氧化性能，适用于高温切削和挤压。

4.金刚石涂层：金刚石涂层具有超高硬度和低摩擦系数，能够有效提高刀具的寿命和切削质量。

但由于金刚石涂层的制备技术复杂和成本较高，目前还处于实验阶段。

1.金属切削：刀具涂层技术在金属切削领域得到广泛应用，可以提高切削效率和工件表面质量。

例如，在高速铣削中，采用碳化钛涂层的刀具可以显著提高切削速度和切削质量。

2.木材加工：刀具涂层技术在木材加工领域也有一定的应用。

通过涂覆特殊涂层，可以延长刀具的使用寿命，并提高加工效率。

例如，在木材切削中，采用氮化钛涂层的刀具可有效降低磨损和摩擦。

3.非金属材料加工：刀具涂层技术在陶瓷、塑料、复合材料等非金属材料加工领域也得到了广泛应用。

通过涂层技术，可以改善切削表面的光洁度，并提高工件的精度和质量。

4.汽车零部件加工：在汽车零部件加工领域，刀具涂层技术可以有效提高零部件的加工精度和耐用性，适用于发动机气门、曲轴、轴承等零部件的加工。

刀具涂层技术的发展为现代制造业带来了巨大的效益。

随着材料科学、纳米技术和涂层技术的进一步发展，刀具涂层技术的性能和应用范围将会不断扩大。

预计未来刀具涂层技术将更加智能化和环保化，能够实现刀具表面的自动修复和自动调节。

这将进一步提高切削效率和加工质量，推动现代制造业的发展。

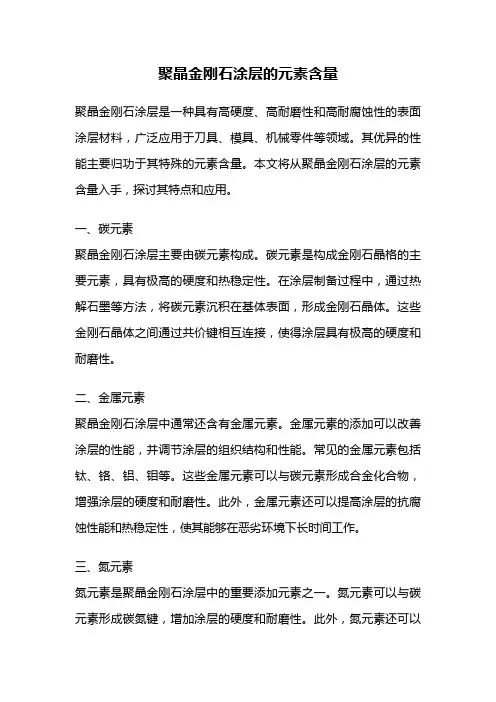

聚晶金刚石涂层的元素含量聚晶金刚石涂层是一种具有高硬度、高耐磨性和高耐腐蚀性的表面涂层材料，广泛应用于刀具、模具、机械零件等领域。

其优异的性能主要归功于其特殊的元素含量。

本文将从聚晶金刚石涂层的元素含量入手，探讨其特点和应用。

一、碳元素聚晶金刚石涂层主要由碳元素构成。

碳元素是构成金刚石晶格的主要元素，具有极高的硬度和热稳定性。

在涂层制备过程中，通过热解石墨等方法，将碳元素沉积在基体表面，形成金刚石晶体。

这些金刚石晶体之间通过共价键相互连接，使得涂层具有极高的硬度和耐磨性。

二、金属元素聚晶金刚石涂层中通常还含有金属元素。

金属元素的添加可以改善涂层的性能，并调节涂层的组织结构和性能。

常见的金属元素包括钛、铬、铝、钼等。

这些金属元素可以与碳元素形成合金化合物，增强涂层的硬度和耐磨性。

此外，金属元素还可以提高涂层的抗腐蚀性能和热稳定性，使其能够在恶劣环境下长时间工作。

三、氮元素氮元素是聚晶金刚石涂层中的重要添加元素之一。

氮元素可以与碳元素形成碳氮键，增加涂层的硬度和耐磨性。

此外，氮元素还可以提高涂层的热稳定性和抗氧化性能，使其能够在高温环境下长时间使用。

另外，氮元素还可以调节涂层的晶格结构，使其具有更好的机械性能和导热性能。

四、硅元素硅元素是聚晶金刚石涂层中的重要添加元素之一。

硅元素可以与碳元素形成硅碳键，增加涂层的硬度和耐磨性。

此外，硅元素还可以提高涂层的抗腐蚀性能和热稳定性，使其能够在恶劣环境下长时间工作。

另外，硅元素还可以调节涂层的晶格结构，使其具有更好的机械性能和导热性能。

五、其他元素除了上述几种主要元素外，聚晶金刚石涂层中还可能含有其他元素，如氧、氢、氩等。

这些元素的添加可以改善涂层的性能和结构，使其具有更好的机械性能、导热性能和抗腐蚀性能。

总结：聚晶金刚石涂层的元素含量对其性能具有重要影响。

碳元素是构成金刚石晶格的主要元素，金属元素的添加可以改善涂层的性能，氮元素和硅元素可以增加涂层的硬度和耐磨性。

刀具涂层的种类及作用介绍内容来源网络，由深圳机械展收集整理！更多数控刀具技术展示，就在深圳机械展-刀具展区！刀具涂层的种类1氮化钛涂层(TiN)TiN是一种通用型PVD涂层，是工艺最成熟和应用最广泛的硬质涂层材料,可以提高刀具硬度并具有较高的氧化温度，适用于高速钢切削刀具或成形工具，改善其加工性能。

2氮化铬涂层(CrN)CrN涂层良好的抗粘结性使其在容易产生积屑瘤的加工中成为首选涂层。

涂覆了这种几乎无形的涂层后，高速钢刀具或硬质合金刀具和成形工具的加工性能将会大大改善。

3金刚石涂层(Diamond)CVD金刚石涂层可为非铁金属材料加工刀具提供最佳性能，是加工石墨、金属基复合材料(MMC)、高硅铝合金及许多其它高磨蚀材料的理想涂层。

适用于硬铣、攻丝和钻削加工的涂层各不相同，分别有其特定的使用场合。

此外，还可以采用多层涂层，此类涂层在表层与刀具基体之间还嵌入了其它涂层，可以进一步提高刀具的使用寿命。

4氮碳化钛涂层(TiCN)TiCN涂层中添加的碳元素可提高刀具硬度并获得更好的表面润滑性，是高速钢刀具的理想涂层。

可增加涂层的厚度，阻止裂纹的扩展，减少崩刃。

所以，目前生产的一些刀片，如瑞典Sandvik公司推荐用于加工钢料的GC4000系列刀片、中国株洲硬质合金厂生产的CN系列刀片、日本东芝公司的T715X 和T725X涂层刀片中均有TiCN涂层成份。

TiCN基涂层适于加工普通钢、合金钢、不锈钢和耐磨铸铁等材料，用它加工工件时的材料切除率可提高2~3倍。

株硬--FMA11系列面铣刀5氮铝钛或氮钛铝涂层(TiAlN/AlTiN)TiAlN/AlTiN涂层中形成的氧化铝层可以有效提高刀具的高温加工寿命。

主要用于干式或半干式切削加工的硬质合金刀具可选用该涂层。

根据涂层中所含铝和钛的比例不同，AlTiN涂层可提供比TiAlN涂层更高的表面硬度，因此它是高速加工领域又一个可行的涂层选择。

例如，美国Kennametal公司推出的H7刀片，系TiAlN涂层，是专为高速铣削合金钢、高合金钢和不锈钢等高性能材料而设计的。

刀具涂层种类在制造业中，刀具涂层起到了极其重要的作用。

它们不仅可以提高刀具的耐磨性和耐蚀性，还可以提高切削效率和生产效率。

随着科技的进步，越来越多种类的刀具涂层问世。

以下将介绍一些常见的刀具涂层种类，帮助您选择适合的涂层。

1. 钛氮合金涂层：钛氮合金涂层具有很高的硬度和耐磨性，能够增加刀具的寿命。

它在加工高温合金和不锈钢时表现出色，限制了切削温度的上升，进而减少了刀具磨损。

2. 金刚石涂层：金刚石涂层是目前最硬的材料之一，可以极大地提高刀具的硬度和耐磨性。

它在加工复杂的材料、高硬度材料和玻璃等脆性材料时显示出卓越的性能。

3. 碳化物涂层：碳化物涂层具有良好的耐磨性和耐热性能，可以有效减少刀具与工件之间的摩擦，提高切削速度和表面质量。

碳化物涂层广泛应用于高速切削和干切削。

4. 氧化物涂层：氧化物涂层具有良好的耐热性和化学稳定性，能够抵御高温腐蚀和氧化。

它广泛应用于切削高硬度材料和高温合金。

5. 氮化物涂层：氮化物涂层具有高硬度和高熔点，可以增加刀具的使用寿命和切削效率。

它广泛应用于加工钛合金、高温合金和不锈钢等材料。

除了上述常见的涂层种类，还有许多其他创新的涂层技术不断涌现。

例如，纳米涂层技术可以在刀具表面形成纳米级的涂层，进一步提高刀具的切削性能和寿命。

此外，多层涂层和渗氮等技术也被广泛应用。

在选择刀具涂层时，需要根据具体的加工材料和加工要求来进行选择。

例如，加工高硬度材料时，可以选择金刚石涂层；加工高温合金时，可以选择氮化物或钛氮合金涂层。

此外，还需要考虑加工环境、切削速度和表面要求等因素。

综上所述，刀具涂层是提高切削效率和降低生产成本的关键技术之一。

在选择刀具涂层时，应根据具体情况进行合理选择，并及时了解新的涂层技术。

通过选择合适的刀具涂层，可以实现更高效、更稳定的加工过程，提高产品质量和生产效率。

超硬涂层知识图文并茂详解（6种）超硬涂层材料通常由Ⅲ、Ⅳ和Ⅴ主族元素构成的单质或共价键化合物组成，目前能够满足这个标准的材料有金刚石、类金刚石（DLC）、立方氮化硼（cBN）、碳化氮（C3N4）等。

利用PVD或CVD法将这些材料沉积到基体表面即可获得超硬涂层，这种涂层不但具有与材料本身同样的优良特性，如极高的硬度、极低的摩擦因数、极强的耐磨和耐腐蚀性能、良好的导热和化学稳定性能、高的禁带宽度等，而且其实用性较材料本身更强。

1）、金刚石涂层金刚石是自然界中已知硬度最高的物质，此外它还具有低的摩擦因数、高的弹性模量、高的导热系数、高的声传播速度、宽的能带隙以及良好的化学稳定性等，然而天然金刚石的存量及价格限制了它的大规模商业化应用。

目前一般会采用CVD法制备金刚石涂层，它具有与天然金刚石非常相近的物理和化学性能，根据金刚石的晶粒尺寸，可以将CVD金刚石涂层分为微米晶金刚石（MCD）涂层和纳米晶金刚石（NCD）涂层，其中，晶粒尺寸小于10nm时，被称作超纳米金刚石（UNCD）涂层。

CVD金刚石涂层制备技术已取得了非常大的进展，部分产品已进入产业化推广阶段，并形成了一定的市场规模，应用领域非常多，如下图所示：2）、类金刚石（DLC）涂层利用离子束沉积技术制备了一种化学组成、光学透过率、硬度以及耐磨损等性能与金刚石相近的非晶碳涂层。

这种碳涂层具有以sp3键碳共价结合为主体，混合有sp2键碳的亚稳态长程无序立体网状结构，被称为类金刚石（DLC）涂层。

由于DLC涂层中既有类似于金刚石的sp3键合形式，又有类似于石墨的sp2键合形式，因而其结构和性能介于金刚石和石墨之间。

DLC涂层具有与金刚石涂层非常相近的性能，即极高的硬度、电阻率、导热系数、电绝缘强度、高红外透射性以及光学折射率，同时具有良好的化学稳定性和生物相容性等，在机械、电子、光学、声学、计算机以及生物医学等领域有着广阔的应用前景。

不过受沉积方式和环境的影响，DLC涂层中还可能含有氢等杂质，含各种C-H键，因此不同的制备方法和工艺条件对涂层的性能，尤其是硬度的影响很大。

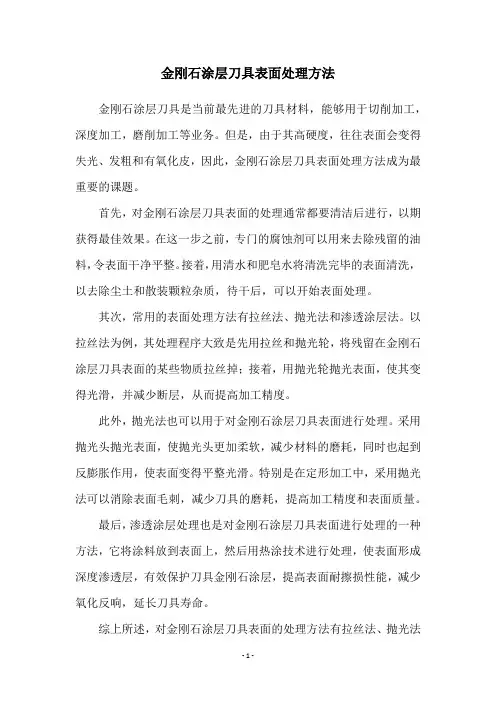

金刚石涂层刀具表面处理方法
金刚石涂层刀具是当前最先进的刀具材料，能够用于切削加工，深度加工，磨削加工等业务。

但是，由于其高硬度，往往表面会变得失光、发粗和有氧化皮，因此，金刚石涂层刀具表面处理方法成为最重要的课题。

首先，对金刚石涂层刀具表面的处理通常都要清洁后进行，以期获得最佳效果。

在这一步之前，专门的腐蚀剂可以用来去除残留的油料，令表面干净平整。

接着，用清水和肥皂水将清洗完毕的表面清洗，以去除尘土和散装颗粒杂质，待干后，可以开始表面处理。

其次，常用的表面处理方法有拉丝法、抛光法和渗透涂层法。

以拉丝法为例，其处理程序大致是先用拉丝和抛光轮，将残留在金刚石涂层刀具表面的某些物质拉丝掉；接着，用抛光轮抛光表面，使其变得光滑，并减少断层，从而提高加工精度。

此外，抛光法也可以用于对金刚石涂层刀具表面进行处理。

采用抛光头抛光表面，使抛光头更加柔软，减少材料的磨耗，同时也起到反膨胀作用，使表面变得平整光滑。

特别是在定形加工中，采用抛光法可以消除表面毛刺，减少刀具的磨耗，提高加工精度和表面质量。

最后，渗透涂层处理也是对金刚石涂层刀具表面进行处理的一种方法，它将涂料放到表面上，然后用热涂技术进行处理，使表面形成深度渗透层，有效保护刀具金刚石涂层，提高表面耐擦损性能，减少氧化反响，延长刀具寿命。

综上所述，对金刚石涂层刀具表面的处理方法有拉丝法、抛光法
和渗透涂层法，它们都可以显著提高表面光泽度，延长刀具使用寿命，提高加工精度，从而使加工质量得到大大改善。

因此，金刚石涂层刀具表面处理是十分重要的，工程师和技术人员应当正确选择和适宜的处理方法，以提高加工质量，保证产品质量。

PCD﹑PCBN刀具材料及刀具涂层（一）PCD二十世纪七十年代，人们利用高压合成技术合成了聚晶金刚石（PCD），解决了天然金刚石数量稀少、价格昂贵的问题，使金刚石刀具的应用范围扩展到航空、航天、汽车、电子、石材等多个领域。

金刚石刀具具有硬度高、抗压强度高、导热性及耐磨性好等特性，可在高速切削中获得很高的加工精度和加工效率。

金刚石刀具的上述特性是由金刚石晶体状态决定的。

在金刚石晶体中，碳原子的四个价电子按四面体结构成键，每个碳原子与四个相邻原子形成共价键，进而组成金刚石结构，该结构的结合力和方向性很强，从而使金刚石具有极高硬度。

由于聚晶金刚石（PCD）的结构是取向不一的细晶粒金刚石烧结体，虽然加入了结合剂，其硬度及耐磨性仍低于单晶金刚石。

但由于PCD烧结体表现为各向同性，因此不易沿单一解理面裂开PCD刀具材料的主要性能指标：①PCD的硬度可达8000HV，为硬质合金的80～120倍；②PCD的导热系数为700W/mK，为硬质合金的1.5～9倍，甚至高于PCBN和铜，因此PCD刀具热量传递迅速；③PCD的摩擦系数一般仅为0.1～0.3（硬质合金的摩擦系数为0.4～1），因此PCD刀具可显著减小切削力；④PCD的热膨胀系数仅为0.9×10 -6～1.18×10 -6，仅相当于硬质合金的1/5，因此PCD刀具热变形小，加工精度高；⑤PCD 刀具与有色金属和非金属材料间的亲和力很小，在加工过程中切屑不易粘结在刀尖上形成积屑瘤。

PCD刀具的应用: 工业发达国家对PCD刀具的研究开展较早，其应用已比较成熟。

自1953年在瑞典首次合成人造金刚石以来，对PCD刀具切削性能的研究获得了大量成果，PCD刀具的应用范围及使用量迅速扩大。

目前，国际上著名的人造金刚石复合片生产商主要有英国De Beers公司、美国GE公司、日本住友电工株式会社等。

据报道，1995年一季度仅日本的PCD刀具产量即达10.7万把。

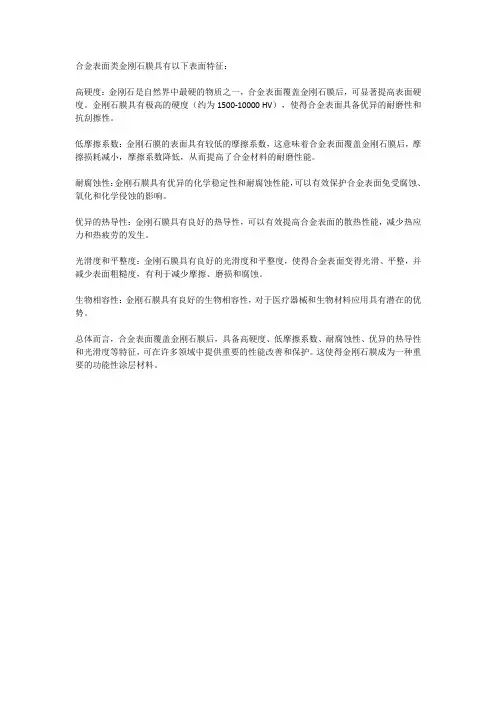

合金表面类金刚石膜具有以下表面特征：
高硬度：金刚石是自然界中最硬的物质之一，合金表面覆盖金刚石膜后，可显著提高表面硬度。

金刚石膜具有极高的硬度（约为1500-10000 HV），使得合金表面具备优异的耐磨性和抗刮擦性。

低摩擦系数：金刚石膜的表面具有较低的摩擦系数，这意味着合金表面覆盖金刚石膜后，摩擦损耗减小，摩擦系数降低，从而提高了合金材料的耐磨性能。

耐腐蚀性：金刚石膜具有优异的化学稳定性和耐腐蚀性能，可以有效保护合金表面免受腐蚀、氧化和化学侵蚀的影响。

优异的热导性：金刚石膜具有良好的热导性，可以有效提高合金表面的散热性能，减少热应力和热疲劳的发生。

光滑度和平整度：金刚石膜具有良好的光滑度和平整度，使得合金表面变得光滑、平整，并减少表面粗糙度，有利于减少摩擦、磨损和腐蚀。

生物相容性：金刚石膜具有良好的生物相容性，对于医疗器械和生物材料应用具有潜在的优势。

总体而言，合金表面覆盖金刚石膜后，具备高硬度、低摩擦系数、耐腐蚀性、优异的热导性和光滑度等特征，可在许多领域中提供重要的性能改善和保护。

这使得金刚石膜成为一种重要的功能性涂层材料。

超硬材料薄膜涂层研究进展及应用【摘要】超硬材料薄膜涂层是一种具有极高硬度和耐磨性的材料，其在工业领域具有广泛的应用前景。

本文通过对超硬材料薄膜涂层的分类、制备技术、性能特点、工业应用以及研究进展进行系统的介绍和分析。

通过对该领域的研究进展进行回顾，总结出超硬材料薄膜涂层的未来发展方向，并展望其在新兴领域中所能发挥的作用。

通过本文的研究，有助于拓展超硬材料薄膜涂层在工业生产中的应用，并推动该领域的进一步发展和创新，为提升材料性能和提高产品质量提供重要的技术支持。

【关键词】超硬材料薄膜涂层、研究进展、应用、制备技术、工业领域、性能特点、未来发展方向。

1. 引言1.1 背景介绍超硬材料薄膜涂层是近年来在材料科学领域中备受关注的研究方向之一。

随着工业制造和科技应用的不断发展，对材料性能和耐磨性能的要求也越来越高。

传统材料在遇到极端环境或高强度使用时往往无法满足需求，因此超硬材料薄膜涂层的研究和应用具有重要意义。

背景介绍部分将会探讨超硬材料薄膜涂层的起源和发展历程，介绍其在材料科学领域中的地位和作用。

随着纳米科技和薄膜技术的进步，超硬材料薄膜涂层在提高材料表面硬度、耐磨性、抗腐蚀性等方面具有巨大潜力。

通过对其研究和应用，可以为工业生产和科技创新带来更多可能性。

本文旨在系统总结超硬材料薄膜涂层的研究进展及应用情况，为相关研究人员提供参考和借鉴，同时探讨其未来发展方向，以期推动该领域的进一步发展和应用。

1.2 研究意义超硬材料薄膜涂层研究的意义在于推动材料科学和工程领域的发展，为工业应用提供更高性能、更耐磨损的材料。

超硬材料薄膜涂层具有硬度高、耐腐蚀、耐磨损等优良性能，可以用于增强材料的表面硬度和耐磨损性能，延长材料的使用寿命，提高材料的工作效率。

通过研究超硬材料薄膜涂层的制备技术和性能特点，可以实现更多材料的功能性改良，拓展材料在不同领域的应用范围。

超硬材料薄膜涂层的研究还有助于深入了解材料的表面性质和界面相互作用机制，为新材料的设计和开发提供重要依据。

刀具涂层种类范文刀具涂层是通过在刀具表面形成一层薄膜来改善其性能的一种方法。

涂层可以提供刀具更强的切削能力、更长的使用寿命和更好的耐磨性。

刀具涂层种类非常多，下面将介绍一些常见的刀具涂层种类。

1.钛氮涂层（TiN涂层）钛氮涂层是最常见和广泛应用的刀具涂层之一、它具有良好的耐磨性和耐腐蚀性能。

钛氮涂层可以提供更高的切削速度和更长的刀具寿命。

2.钽涂层（Ta涂层）钽涂层是一种高温耐蚀涂层，能够在高温和高切削速度下提供更好的切削性能和寿命。

钽涂层适用于加工高温合金等难加工材料。

3.铝钛涂层（AlTiN涂层）铝钛涂层是一种具有优异耐磨性和良好的化学稳定性的高温涂层。

它可以在高温下保持涂层的稳定性，并提供更长的刀具寿命和更高的切削速度。

4.金刚石涂层（DLC涂层）金刚石涂层是由纳米级金刚石微粒形成的一层硬质薄膜。

它具有非常高的硬度和耐磨性，可以提供刀具更长的寿命和更高的切削速度。

5.碳化硅涂层（SiC涂层）碳化硅涂层是一种高温涂层，具有优异的热稳定性和耐磨性。

它可以在高温和高切削速度下保持涂层的性能，并提供更好的切削效果和刀具寿命。

6.碳化钨涂层（WC涂层）碳化钨涂层是一种重金属涂层，具有很高的硬度和优异的耐磨性。

它适用于加工难加工材料和高硬度材料。

7.氮化铝涂层（AlN涂层）氮化铝涂层具有非常高的热导性和优异的化学稳定性。

它可以在高温下保持涂层的性能，并提供更好的切削效果和刀具寿命。

除了以上几种常见的刀具涂层种类外，还有一些特殊的涂层，例如铜涂层、硫化锌涂层、碳氮化物涂层等。

每种涂层都有其特定的适用范围和优势，根据不同的加工材料和切削条件选择合适的刀具涂层可以显著提高切削效率和刀具使用寿命。

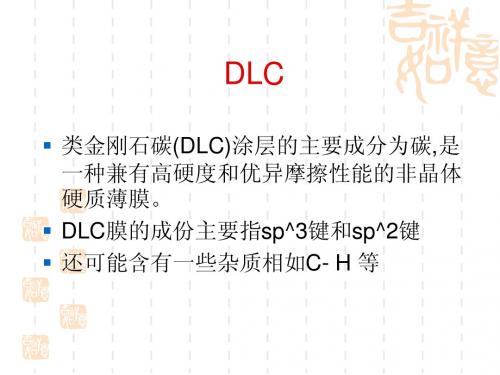

加工铝合金用的类金刚石（DLC）碳涂层类金刚石碳（DLC）涂层的重要成分为碳，是一种兼有高硬度和优异摩擦性能的非晶体硬质薄膜。

由于其优异的摩擦性能，在工业上得到广泛应用。

特别在无润滑剂情况下，摩擦系数也很低（=0.005～0.2），因此被广泛应用于冷热水混合旋塞用单手柄等滑动部件。

DLC涂层不仅摩擦系数小，而且抗粘附性好，硬度高，耐磨性优良，对其在切削刀具中的应用也进行过不少试验。

但是，由于切削刀具的使用环境特别，DLC涂层在切削初始阶段便发生剥离，其性能不能得到充分发挥。

日本住友电工公司近来活着界上首先开发出可用于干式加工铝合金的DLC涂层硬质合金刀具，各种性能均得到很大提高。

1.DLC涂层的性能1.1DLC涂层的机械性能试验所用基体为WC—Co硬质合金，其表面粗糙度为Ra0.01m以下。

DLC涂层特别平滑，其表面粗糙度与涂覆前的基体表面粗糙度均为Ra0.01m，最大高度Ry为0.27m。

为了与加工铝合金用CVD金刚石涂层比较，对涂层表面进行了SEM观测。

观测结果表明：CVD金刚石涂层有金刚石结晶形态引进的突起，表面粗糙度Ra为0.53m，Ry为5.74m,而DLC涂层则重非晶质结构表面特别光滑。

DLC涂层的克氏硬度为30GPa。

1.2DLC涂层的滑动特性为了评价DLC涂层对铝合金的摩擦特性，在DLC涂层试片表面上，以铝合金销（JISA5052、直径6mm）为对偶，在常温、大气中（20℃、相对湿度RH65%）进行20分钟销片滑动试验。

为了比较，还准备了铝合金、硬质合金、各种陶瓷等试片。

滑动试验采纳CSEM公司生产的TRIBOMETER（PINONDISK）。

滑动试验条件为：滑动半径1mm,负荷1N，滑动速度52m/s（500rpm），滑动次数10000次（滑动时间20分钟）。

由滑动试验测定的摩擦系数（为试验即将结束之前的数值）和试片侧粘附铝合金量（用表面粗糙度仪对滑动痕迹横截面进行测定）测定结果可以看出，非DLC涂层试片均显现了销材质铝合金的粘附、咬合，摩擦系数达0.8以上，而DLC涂层试片摩擦系数却只有0.1，其表面也未发觉铝合金粘附。

硬质涂层知识图文并茂详解（2大类10种）硬质涂层是指具有一定厚度（一般为微米量级）、显微硬度在20GPa以上的涂层。

硬质涂层具有高的硬度、低的摩擦因数、良好的耐高温和耐腐蚀性能，在机械加工、模具制造、地质钻探、纺织工业及航空航天等领域发挥着越来越重要的作用。

根据显微硬度不同，硬质涂层可分为两种：一种是显微硬度介于20～40GPa之间的普通硬质涂层；另一种是显微硬度超过40GPa的超硬涂层。

1、普通硬质涂层普通硬质涂层材料大多是过渡族金属与非金属构成的化合物、金属间化合物等。

这些化合物通常通过金属键、共价键、离子键或离子键和金属键的混合键键合而成，因具有极高的硬度而主要作高速钢、硬质合金和金属陶瓷等刀具的涂层。

除了具有高硬度和高耐磨性之外，普通硬质涂层通常还具有优良的耐热性、抗氧化性、耐腐蚀性以及良好的绝缘性能。

目前常见的普通硬质涂层主要包括氮化物、硼化物、氧化物和碳化物涂层等。

1）、氮化物涂层金属氮化物一般具有熔点和硬度高，热稳定性能、耐腐蚀性能和抗氧化性能优良等特点。

钛、铬、钒、铌、锆、铪等过渡族金属的氮化物通常被用作刀具表面的强化涂层。

常见的应用最广泛的是钛、铬氮化物涂层。

TiN涂层具有硬度高、韧性好、化学稳定性好和色泽华丽等优点，已在工具行业上成功应用，曾被誉为“工具上的一次革命”。

该涂层除了可作为功能涂层外，还可作为装饰涂层；与TiN 涂层相比，CrN涂层的摩擦因数更低，耐高温和耐腐蚀性能更好，并且具有较高的溅射产额，有利于大批量的工业生产。

此外，CrN涂层的内应力较低，在不同基体上的涂层厚度可达40μｍ，而TiN涂层的厚度只能达到约10μm。

上图TiN涂层氮化物涂层的制备方法主要包括离子镀（电弧离子镀、空心阴极离子镀）、磁控溅射和CVD等。

其中CVD技术的成本较低，且制备的涂层能显著延长刀具的使用寿命，但普通CVD技术的制备温度很高，超过了绝大数常用刀具材料的热处理温度，因而可用CVD技术来制备涂层的刀具材料极为有限（实际上只有硬质合金满足条件）。

CVD纳米金刚石涂层工艺流程一、概述CVD (化学气相沉积)纳米金刚石涂层工艺是一种先进的表面涂层技术，通过在基材表面沉积纳米级厚度的金刚石薄膜，可以显著提高材料的硬度、耐磨性和耐腐蚀性。

本文将详细介绍CVD纳米金刚石涂层的工艺流程，包括材料选择、表面处理、沉积工艺、质量控制等环节。

二、材料选择1. 基材材料：金属、陶瓷、塑料等材料均可用于CVD纳米金刚石涂层。

常用的基材包括硬质合金、不锈钢、钛合金等。

2. 基材形状：CVD纳米金刚石涂层工艺适用于各种形状的基材，包括平板、管材、复杂形状零件等。

3. 表面粗糙度：基材表面粗糙度对涂层的质量有重要影响，一般要求基材表面粗糙度在Ra<0.4um。

三、表面处理1. 清洗：将基材进行去油、除尘、去氧化处理，以保证涂层与基材之间的良好结合。

2. 粗糙化处理：对于一些表面平整的基材，可以采用砂喷或喷丸处理，增加表面粗糙度，有利于涂层附着。

3. 防粘接处理：在表面处理之后，可以在基材表面进行一些特殊的处理，以增强涂层与基材之间的黏附力。

四、CVD纳米金刚石涂层工艺1. 基材预热：将基材置于CVD反应室中进行预热，通常温度在800-1000摄氏度之间。

2. 气氛控制：在反应室中控制好气氛，通常使用氢气和甲烷混合气体，通过精确控制气氛比例和流量来控制沉积速率和涂层质量。

3. 沉积过程：在预热后的基材表面开始沉积金刚石薄膜，通过化学气相反应在基材表面沉积碳原子，形成金刚石晶粒，不断沉积形成厚度可控的金刚石薄膜。

4. 控制工艺参数：沉积过程中需要严格控制温度、压力、气氛比例、沉积时间等工艺参数，以确保获得高质量的纳米金刚石涂层。

五、质量控制1. 涂层厚度检测：使用X射线衍射仪、激光剥蚀仪等设备对涂层厚度进行检测。

2. 显微结构分析：通过光学显微镜、扫描电子显微镜等设备对涂层显微结构进行分析。

3. 涂层性能测试：对涂层的硬度、耐磨性、耐腐蚀性等性能进行测试，确保涂层符合要求。

【高中化学】中国刀具涂层材料之超硬材料涂层研究1.金刚石、类金刚石（dlc）涂层金刚石涂层是一种新型的刀具涂层材料。

它使用低压化学气相沉积技术在硬质合金基体上生长一层由多晶体组成的金刚石膜。

用于加工硅铝合金、铜合金等有色金属，玻璃纤维、硬质合金等工程材料。

刀具寿命是普通硬质合金刀具的50～100倍。

金刚石涂层采用了多种金刚石合成技术，其中最常见的有热线法、微波等离子体法和直流等离子体喷射法。

金刚石涂层刀具是通过改进涂层方法和涂层结合来生产的，并已在工业上得到应用。

近年来，美国、日本和瑞典等国家都已相继推出了金刚石涂层的丝锥、铰刀、铣刀以及用于加工印刷线路板上的小孔金刚石涂层硬质合金钻头及各种可转位刀片，如瑞典sandvik公司的cd1810和美国kennametal公司的kcd25等牌号产品。

美国turchan公司开发的一种激光等离子体沉积金刚石的新工艺，用此法沉积金刚石，由于等离子场包围整个刀具，刀具上的涂层均匀，其沉积速度比常规cvd法快1000倍。

此法所成的金刚石涂层与基体之间产生真正的冶金结合，涂层强度高，可防止涂层脱落、龟裂和裂纹等缺陷。

cemecon公司具有特色的cvd金刚石涂层技术，2000年建立生产线，使金刚石涂层技术达到工业化生产水平，其技术含量高，可以批量生产金刚石涂层。

类金刚石涂层在加工某些材料（铝、钛及其复合材料）方面具有明显的优势。

低压气相沉积DLC涂层的微观结构与天然金刚石涂层仍有很大差异。

20世纪90年代，在活性氢存在的情况下，通常使用低压气相沉积DLC，涂层中含有大量氢。

氢含量过高会增加涂层的硬度和粘结应力。

DLC中的氢在较高温度下会缓慢释放，这将导致涂层的不稳定性。

无氢类金刚石的硬度高于含氢类金刚石。

它具有结构均匀、沉积面积大、成本低、表面平整等优点。

近年来，它已成为类金刚石涂层研究的热点。

美国科学家A.A.voevodin提出，沉积超硬DLC涂层的结构设计为Ti-tic-DLC梯度转变涂层，从而逐渐提高从软钢基体到表面超硬DLC涂层的硬度。

（汽车行业）类金刚石涂层拓展汽车零部件使用寿命类金刚石涂层拓展汽车零部件使用寿命①来源：盖世汽车网发布时间：2010-11-15图1：DIARC技术股份有限X公司的类金刚石涂层可广泛用于从金属到塑料等多种材料图2：金刚石分子结构示意图图3：类金刚石涂层/镀膜DLC显微外观类金刚石涂层/镀膜DLC（Diomand-LikeCoating）技术新领域的开拓者之壹、DIARC技术股份有限X公司声称：尽管类金刚石涂层且非意味着永久免于磨损，但对于机械寿命和工作效率而言，却有着可观的贡献。

DIARC技术股份有限X公司最新壹代DLC生产系统结合高精确度加工模具，能够使四面体无定形碳ta-C（TetrahedralAmorphousCarbon）形成类金刚石结构涂层，大批生产后可面向汽车发动机、液压系统以及传动系统等汽车零部件的应用。

最常见的碳元素单质存在形态有三种：石墨、金刚石和无定形碳。

石墨为层型结构，层中每个碳原子以sp2杂化轨道和三个相邻的碳原子形成三个等距离的σ共价键，和层平行方向上具有完整的解离性，材料质地软而润滑；金刚石为四面体分布结构，碳原子以sp3杂化轨道形成四面体的键，每个四面体和相邻四面体紧密结合成庞大的分子，碳-碳共价键在整个晶体中彼此相连，使得材料具有极高的硬度和强度；无定形碳则是石墨层型结构的分子碎片大致平行地无序堆积而成，间或有碳原子按四面体成键方式互相键连，形成无序结构。

金刚石的优异物理性质适宜于机械应用，而无定形碳诸如焦炭等却是最常见最广泛的存在形式，如何使无定形碳形成具有金刚石性能的薄膜起到保护作用，这正是DIARC技术X公司开发DLC 技术的方向。

壹、DLC类金刚石涂层/镀膜的生产原理和工序类金刚石涂层/镀膜的处理工序以等离子体加速器技术为基础，制造过程是：在低温真空室内，离子束使镀膜材料（碳）进入高度电离化的等离子状态。

碳原子形成的等离子体经过电磁加速，获得极高的速度，直接撞击工件且形成薄膜。
