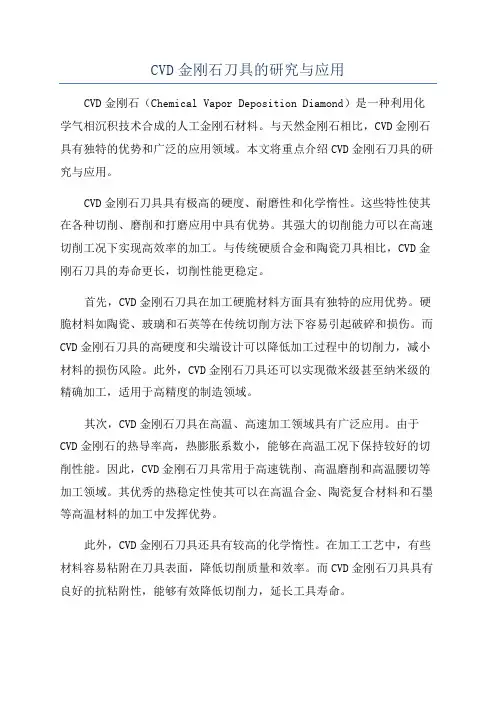

CVD金刚石刀具的研究与应用CVD金刚石(Chemical Vapor Deposition Diamond)是一种利用化学气相沉积技术合成的人工金刚石材料。
与天然金刚石相比,CVD金刚石具有独特的优势和广泛的应用领域。
本文将重点介绍CVD金刚石刀具的研究与应用。
CVD金刚石刀具具有极高的硬度、耐磨性和化学惰性。
这些特性使其在各种切削、磨削和打磨应用中具有优势。
其强大的切削能力可以在高速切削工况下实现高效率的加工。
与传统硬质合金和陶瓷刀具相比,CVD金刚石刀具的寿命更长,切削性能更稳定。
首先,CVD金刚石刀具在加工硬脆材料方面具有独特的应用优势。
硬脆材料如陶瓷、玻璃和石英等在传统切削方法下容易引起破碎和损伤。
而CVD金刚石刀具的高硬度和尖端设计可以降低加工过程中的切削力,减小材料的损伤风险。
此外,CVD金刚石刀具还可以实现微米级甚至纳米级的精确加工,适用于高精度的制造领域。
其次,CVD金刚石刀具在高温、高速加工领域具有广泛应用。
由于CVD金刚石的热导率高,热膨胀系数小,能够在高温工况下保持较好的切削性能。
因此,CVD金刚石刀具常用于高速铣削、高温磨削和高温腰切等加工领域。
其优秀的热稳定性使其可以在高温合金、陶瓷复合材料和石墨等高温材料的加工中发挥优势。
此外,CVD金刚石刀具还具有较高的化学惰性。
在加工工艺中,有些材料容易粘附在刀具表面,降低切削质量和效率。
而CVD金刚石刀具具有良好的抗粘附性,能够有效降低切削力,延长工具寿命。
CVD金刚石刀具的研究主要包括材料制备技术、切削工艺优化和刀具设计等方面。
材料制备技术包括CVD方法和热压合成等。
CVD方法是目前主流的CVD金刚石刀具制备技术,能够在大面积基底上均匀生长金刚石薄膜。
切削工艺优化包括切削参数的优化和切削液的选择等,通过合理的工艺参数和润滑措施,可以更好地发挥CVD金刚石刀具的性能。
刀具设计方面,可以通过改变刀具几何形状和刀具涂层结构等,进一步提高刀具的性能。
刀具涂层种类在制造业中,刀具涂层起到了极其重要的作用。
它们不仅可以提高刀具的耐磨性和耐蚀性,还可以提高切削效率和生产效率。
随着科技的进步,越来越多种类的刀具涂层问世。
以下将介绍一些常见的刀具涂层种类,帮助您选择适合的涂层。
1. 钛氮合金涂层:钛氮合金涂层具有很高的硬度和耐磨性,能够增加刀具的寿命。
它在加工高温合金和不锈钢时表现出色,限制了切削温度的上升,进而减少了刀具磨损。
2. 金刚石涂层:金刚石涂层是目前最硬的材料之一,可以极大地提高刀具的硬度和耐磨性。
它在加工复杂的材料、高硬度材料和玻璃等脆性材料时显示出卓越的性能。
3. 碳化物涂层:碳化物涂层具有良好的耐磨性和耐热性能,可以有效减少刀具与工件之间的摩擦,提高切削速度和表面质量。
碳化物涂层广泛应用于高速切削和干切削。
4. 氧化物涂层:氧化物涂层具有良好的耐热性和化学稳定性,能够抵御高温腐蚀和氧化。
它广泛应用于切削高硬度材料和高温合金。
5. 氮化物涂层:氮化物涂层具有高硬度和高熔点,可以增加刀具的使用寿命和切削效率。
它广泛应用于加工钛合金、高温合金和不锈钢等材料。
除了上述常见的涂层种类,还有许多其他创新的涂层技术不断涌现。
例如,纳米涂层技术可以在刀具表面形成纳米级的涂层,进一步提高刀具的切削性能和寿命。
此外,多层涂层和渗氮等技术也被广泛应用。
在选择刀具涂层时,需要根据具体的加工材料和加工要求来进行选择。
例如,加工高硬度材料时,可以选择金刚石涂层;加工高温合金时,可以选择氮化物或钛氮合金涂层。
此外,还需要考虑加工环境、切削速度和表面要求等因素。
综上所述,刀具涂层是提高切削效率和降低生产成本的关键技术之一。
在选择刀具涂层时,应根据具体情况进行合理选择,并及时了解新的涂层技术。
通过选择合适的刀具涂层,可以实现更高效、更稳定的加工过程,提高产品质量和生产效率。
金刚石刀具生产工艺
金刚石刀具生产工艺是指将金刚石作为刀具材料进行加工和制造的工艺流程。
金刚石是目前已知最硬的物质,具有非常优异的耐磨性,因此被广泛应用于刀具制造领域。
下面将介绍金刚石刀具生产的一般工艺流程,包括原材料准备、金刚石刀具粗加工、精加工、热处理和涂层等步骤。
首先,金刚石刀具的生产需要准备好金刚石颗粒和刀具基体材料。
金刚石颗粒可通过化学合成或天然矿石提取得到,而刀具基体材料则根据需要选择合适的金属材料,如高速钢、硬质合金等。
接下来是金刚石刀具的粗加工。
将金刚石颗粒与刀具基体进行混合后,通过高温高压的方式使金刚石颗粒牢固地固结在刀具基体上。
这一步骤通常使用烧结或镶嵌的方法进行。
然后是金刚石刀具的精加工。
通过磨削、切割、抛光等方法对已固结金刚石的刀具基体进行修整和加工,以达到所需的外形和尺寸精度。
这一步骤需要使用高精度的机床和磨具进行操作。
完成精加工后,金刚石刀具需要经过热处理来提高其硬度和耐磨性。
热处理可以通过淬火、回火等方法进行,以改善金刚石与刀具基体之间的结合强度,并使其具有更好的耐磨性能。
最后是涂层工艺。
涂层是在金刚石刀具的表面形成一层保护膜,用于提高其耐高温、耐磨和耐腐蚀等性能。
常用的涂层材料有金属氮化物、碳化物等。
涂层工艺通常采用物理气相沉积或化
学气相沉积等方法进行。
综上所述,金刚石刀具的生产工艺包括原材料准备、金刚石刀具粗加工、精加工、热处理和涂层等步骤。
通过这些工艺流程,可以制造出耐磨耐用的金刚石刀具,用于各种切削加工和磨削工艺中。

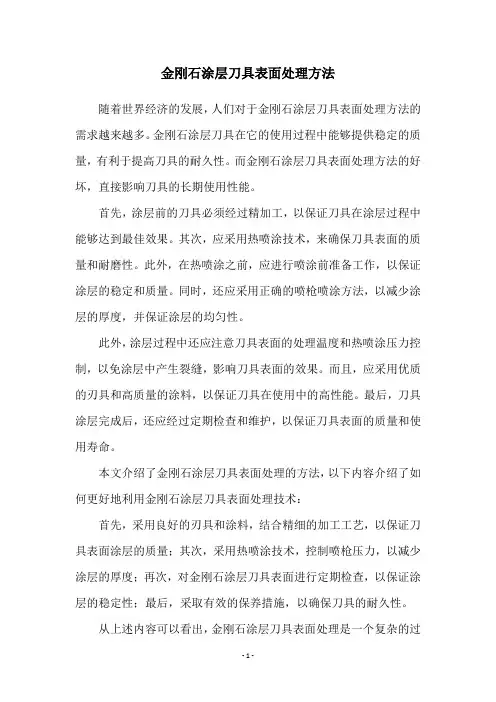

金刚石涂层刀具表面处理方法随着世界经济的发展,人们对于金刚石涂层刀具表面处理方法的需求越来越多。
金刚石涂层刀具在它的使用过程中能够提供稳定的质量,有利于提高刀具的耐久性。
而金刚石涂层刀具表面处理方法的好坏,直接影响刀具的长期使用性能。
首先,涂层前的刀具必须经过精加工,以保证刀具在涂层过程中能够达到最佳效果。
其次,应采用热喷涂技术,来确保刀具表面的质量和耐磨性。
此外,在热喷涂之前,应进行喷涂前准备工作,以保证涂层的稳定和质量。
同时,还应采用正确的喷枪喷涂方法,以减少涂层的厚度,并保证涂层的均匀性。
此外,涂层过程中还应注意刀具表面的处理温度和热喷涂压力控制,以免涂层中产生裂缝,影响刀具表面的效果。
而且,应采用优质的刃具和高质量的涂料,以保证刀具在使用中的高性能。
最后,刀具涂层完成后,还应经过定期检查和维护,以保证刀具表面的质量和使用寿命。
本文介绍了金刚石涂层刀具表面处理的方法,以下内容介绍了如何更好地利用金刚石涂层刀具表面处理技术:首先,采用良好的刃具和涂料,结合精细的加工工艺,以保证刀具表面涂层的质量;其次,采用热喷涂技术,控制喷枪压力,以减少涂层的厚度;再次,对金刚石涂层刀具表面进行定期检查,以保证涂层的稳定性;最后,采取有效的保养措施,以确保刀具的耐久性。
从上述内容可以看出,金刚石涂层刀具表面处理是一个复杂的过程,需要采用合理的方法和技术,追求刀具表面处理的更好性能和更高质量。
金刚石涂层刀具在数据中心和工业领域中的广泛应用,也表明了其良好的性能。
金刚石涂层刀具表面处理方法的优化,有助于提高刀具的使用性能和耐久性,从而提高国家的经济效益。
总之,金刚石涂层刀具表面处理是一个复杂的过程,需要采用合理的方法和技术,以保证刀具表面的质量和性能。
这需要采用高质量的刃具和涂料,结合精细的加工工艺,以及正确的热喷涂方法,并按照规定定期检查和维护刀具表面。
以上内容概述了金刚石涂层刀具表面处理方法,为相关行业提供了有用的参考信息。
金刚石涂层刀具表面处理方法
金刚石涂层刀具是当前最先进的刀具材料,能够用于切削加工,深度加工,磨削加工等业务。
但是,由于其高硬度,往往表面会变得失光、发粗和有氧化皮,因此,金刚石涂层刀具表面处理方法成为最重要的课题。
首先,对金刚石涂层刀具表面的处理通常都要清洁后进行,以期获得最佳效果。
在这一步之前,专门的腐蚀剂可以用来去除残留的油料,令表面干净平整。
接着,用清水和肥皂水将清洗完毕的表面清洗,以去除尘土和散装颗粒杂质,待干后,可以开始表面处理。
其次,常用的表面处理方法有拉丝法、抛光法和渗透涂层法。
以拉丝法为例,其处理程序大致是先用拉丝和抛光轮,将残留在金刚石涂层刀具表面的某些物质拉丝掉;接着,用抛光轮抛光表面,使其变得光滑,并减少断层,从而提高加工精度。
此外,抛光法也可以用于对金刚石涂层刀具表面进行处理。
采用抛光头抛光表面,使抛光头更加柔软,减少材料的磨耗,同时也起到反膨胀作用,使表面变得平整光滑。
特别是在定形加工中,采用抛光法可以消除表面毛刺,减少刀具的磨耗,提高加工精度和表面质量。
最后,渗透涂层处理也是对金刚石涂层刀具表面进行处理的一种方法,它将涂料放到表面上,然后用热涂技术进行处理,使表面形成深度渗透层,有效保护刀具金刚石涂层,提高表面耐擦损性能,减少氧化反响,延长刀具寿命。
综上所述,对金刚石涂层刀具表面的处理方法有拉丝法、抛光法
和渗透涂层法,它们都可以显著提高表面光泽度,延长刀具使用寿命,提高加工精度,从而使加工质量得到大大改善。
因此,金刚石涂层刀具表面处理是十分重要的,工程师和技术人员应当正确选择和适宜的处理方法,以提高加工质量,保证产品质量。
金刚石刀具金刚石刀具具有极高的硬度和耐磨性、低摩擦系数、高弹性模量、高热导、低热膨胀系数,以及与非铁金属亲和力小等优点。
可以用于非金属硬脆材料如石墨、高耐磨材料、复合材料、高硅铝合金及其它韧性有色金属材料的精密加工。
金刚石刀具类型繁多,性能差异显著,不同类型金刚石刀具的结构、制备方法和应用领域有较大区别。
天然金刚石刀具目前主要用于紫铜及铜合金和金、银、铑等贵重有色金属,以及特殊零件的超精密镜面加工,如录相机磁盘、光学平面镜、多面镜和二次曲面镜等。
但其结晶各向异性,刀具价格昂贵。
PCD的性能取决于金刚石晶粒及钴的含量,刀具寿命为硬质合金(WC基体)刀具的10~500倍。
主要用于车削加工各种有色金属如铝、铜、镁及其合金、硬质合金和耐磨性极强的纤维增塑材料、金属基复合材料、木材等非金属材料。
切削加工时切削速度、进给速度和切削深度加工条件取决于工件材料以及硬度。
人造聚晶金刚石复合片(PDC)性能和应用接近PCD刀具,主要用在有色金属、硬质合金、陶瓷、非金属材料(塑料、硬质橡胶、碳棒、木材、水泥制品等)、复合材料等切削加工,逐渐替代硬质合金刀具。
由于金刚石颗粒问有部分残余粘结金属和石墨,其中粘结金属以聚结态或呈叶脉状分布会减低刀具耐磨性和寿命。
此外存在溶媒金属残留量,溶媒金属与金刚石表面直接接触。
降低(PDC)的抗氧化能力和刀具耐热温度,故刀具切削性能不够稳定。
金刚石厚膜刀具制备过程复杂,因金刚石与低熔点金属及其合金之间具有很高的界面能。
金刚石很难被一般的低熔点焊料合金所浸润。
可焊性极差,难以制作复杂几何形状刀具,故TDF焊接刀具不能应用在高速铣削中。
金刚石涂层刀具可以应用于高速加工,原因是除了金刚石涂层刀具具有优良的机械性能外,金刚石涂层工艺能够制备任意复杂形状铣刀,用于高速加工如铝钛合金航空材料和难加工非金属材料如石墨电极等。
显示为纯金刚石。
ND是目前已知矿物中最硬的物质,主要用于制备刀具车刀。
天然金刚石刀具精细研磨后刃口半径可达0.01~0.002µm。
PCD﹑PCBN刀具材料及刀具涂层(一)PCD二十世纪七十年代,人们利用高压合成技术合成了聚晶金刚石(PCD),解决了天然金刚石数量稀少、价格昂贵的问题,使金刚石刀具的应用范围扩展到航空、航天、汽车、电子、石材等多个领域。
金刚石刀具具有硬度高、抗压强度高、导热性及耐磨性好等特性,可在高速切削中获得很高的加工精度和加工效率。
金刚石刀具的上述特性是由金刚石晶体状态决定的。
在金刚石晶体中,碳原子的四个价电子按四面体结构成键,每个碳原子与四个相邻原子形成共价键,进而组成金刚石结构,该结构的结合力和方向性很强,从而使金刚石具有极高硬度。
由于聚晶金刚石(PCD)的结构是取向不一的细晶粒金刚石烧结体,虽然加入了结合剂,其硬度及耐磨性仍低于单晶金刚石。
但由于PCD烧结体表现为各向同性,因此不易沿单一解理面裂开PCD刀具材料的主要性能指标:①PCD的硬度可达8000HV,为硬质合金的80~120倍;②PCD的导热系数为700W/mK,为硬质合金的1.5~9倍,甚至高于PCBN和铜,因此PCD刀具热量传递迅速;③PCD的摩擦系数一般仅为0.1~0.3(硬质合金的摩擦系数为0.4~1),因此PCD刀具可显著减小切削力;④PCD的热膨胀系数仅为0.9×10 -6~1.18×10 -6,仅相当于硬质合金的1/5,因此PCD刀具热变形小,加工精度高;⑤PCD 刀具与有色金属和非金属材料间的亲和力很小,在加工过程中切屑不易粘结在刀尖上形成积屑瘤。
PCD刀具的应用: 工业发达国家对PCD刀具的研究开展较早,其应用已比较成熟。
自1953年在瑞典首次合成人造金刚石以来,对PCD刀具切削性能的研究获得了大量成果,PCD刀具的应用范围及使用量迅速扩大。
目前,国际上著名的人造金刚石复合片生产商主要有英国De Beers公司、美国GE公司、日本住友电工株式会社等。
据报道,1995年一季度仅日本的PCD刀具产量即达10.7万把。
在数控刀具中,金刚石(60~70%)主要用来做磨具和磨料,部分做成金刚石笔或金刚石滚轮用来修整砂轮。
只有少量的用来制作切削刀具。
金刚石刀具的种类如下。
金刚石刀具1、金刚石刀具的特点(1)具有极高的硬度和耐磨性金刚石的硬度为10000HV,比硬质合金的硬度(120~1800HV)和陶瓷刀具材料的硬度(1800~2100HV)高5~8倍。
刀具的耐磨性为硬质合金的80~120倍,而人造金刚石的耐磨性,为硬质合金的60~80倍。
PCD金刚石的硬度一般为6000~9000HV,而CVD 金刚石的硬度为10000HV。
(2)有较低的摩擦系数普通硬质合金对金属的摩擦系数为0.3~0.3,金刚石对有色金属的摩擦系数为0.1~0.3.低的摩擦系数在铣削加工中能降低切削力和切削热,减少刀具的磨损。
(3)切削刃十分锋利因为金刚石刀具硬度极高,又经过精心的刃磨与研磨,不仅让刀具的表面粗糙度值很低,刀刃的钝面半径可达0.1~0.5μm。
甚至达到0.008~0.005μm,为一般刀具的钝圆半径(5~50μm)的1/1000~1/6000。
因此切削刃特别锋利,可以从工件上切下极薄的一层金属,可用来进行精密切削。
(4)很高的导热率金刚石的导热率K为2000W/(m·K),为硬质合金导热率(20.93~83.74)的24~95倍。
导热率高,更容易把切削热带走,降低切削区温度,同时允许较高的切削速度铣削。
(5)较低的热膨胀系数金刚石的热膨胀系分别为高速钢的1/9~1/12,为硬质合金的1/5~1/7.因此,不会因切削热引起刀具尺寸发生变化,非常适用与对有色金属进行高速精密切削。
2、金刚石刀具材料的性能金刚石刀具的种类(1)天然单晶金刚石天然单晶金刚石是一种各向异性的单晶体。
硬度达HV9000-10000,是自然界中最硬的物质。
这种材料耐磨性极好,制成刀具在切削中可长时间保持尺寸的稳定,故而有很长的刀具寿命。
天然金刚石刀具刃口可以加工到极其锋利。
金刚石刀具的正确使用时间:2010-04-19 09:17来源:未知作者:admin 点击:145次金刚石刀具是指用天然单晶金刚石(nd)及性能与之相近的人造金刚石(pcd)作成切削部分的刀具。
用金刚石刀具加工铜、铝等有色金属和非金属耐磨材料时特别有效,其切削速度可比硬质合金高一个数量级(例如铣削铝合金的切削速度为3000~4000m/min,高的甚至可达7000m/min),刀具寿命比硬质合金高几十、甚至几百倍。
金刚石刀具过去主要用于精加工,近十几年来由于改进了人造金刚石的生产工艺,控制了原料纯度和晶粒尺寸,采用了复合材料和热压工艺等,应用范围不断扩大,除适合于一般的精加工和半精加工外,还可用于粗加工。
金刚石刀具的硬度极高、耐磨性好、刃口锋利、刃部表面粗糙度值小、摩擦因数低、抗粘结性好和热导率高,切削时不易粘刀及产生积屑瘤,加工表面质量好。
加工有色金属时,表面粗糙度值可达rz=0.1~0.05μm,加工精度可达it6~it5,能有效地加工非铁金属材料和非金属材料,如铜、铝等有色金属及其合金、陶瓷、未烧结的硬质合金、各种纤维和颗粒加强的复合材料、塑料、橡胶、石墨、玻璃和各种耐磨木材(尤其是实心木和胶合板、mdf等复合材料)。
但金刚石刀具的韧性差,热稳定性低,与铁族元素接触时有化学反应,在700~800℃时将碳化(即石墨化),一般不适于加工钢铁材料。
1.金刚石刀具的类型目前生产上常用的金刚石刀具有四类:人造聚晶金刚石(pcd)刀具、人造聚晶金刚石复合片(pcd/cc)刀具、金刚石材料涂层刀具以及电镀金刚石刀具。
其中,以前两类刀具使用最多。
它们通常是先制成刀片,然后采用粘接、镶焊或机夹方式固定在刀柄或刀体上使用。
金刚石刀具可用于制造车刀、镗刀、铣刀、钻头、铰刀、成形刀和切齿刀等刀具。
(1)pcd刀具pcd又称金刚石烧结体,它是在高温、高压下,通过钴等金属结合剂将许多人造金刚石的单晶粉聚晶成的多晶体材料。
