5放大电路的频率响应

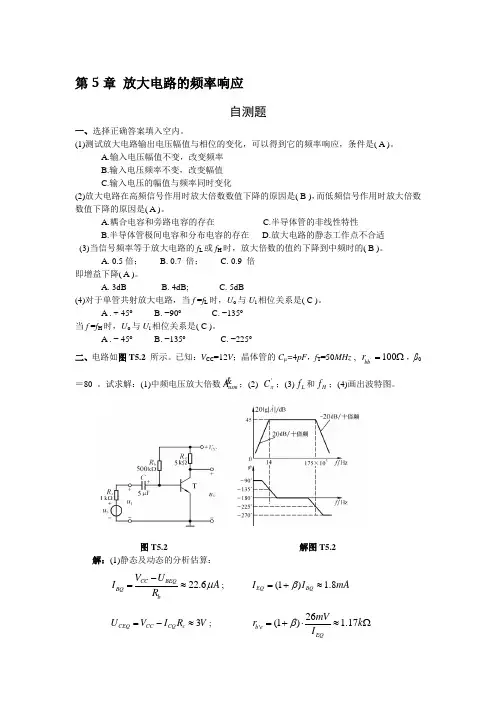

第5章 放大电路的频率响应自测题一、选择正确答案填入空内。

(1)测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是( A )。

A.输入电压幅值不变，改变频率B.输入电压频率不变，改变幅值C.输入电压的幅值与频率同时变化(2)放大电路在高频信号作用时放大倍数数值下降的原因是( B )，而低频信号作用时放大倍数数值下降的原因是( A )。

A.耦合电容和旁路电容的存在 C.半导体管的非线性特性B.半导体管极间电容和分布电容的存在 D.放大电路的静态工作点不合适 (3)当信号频率等于放大电路的f L 或f H 时，放大倍数的值约下降到中频时的( B )。

A. 0.5倍；B. 0.7 倍；C. 0.9 倍 即增益下降( A )。

A. 3dBB. 4dB;C. 5dB(4)对于单管共射放大电路，当f =f L 时，U o 与U i 相位关系是( C )。

A . + 45o B. −90o C. −135o当f =f H 时，U o 与U i 相位关系是( C )。

A . − 45o B. −135o C. −225o 二、电路如图T5.2 所示。

已知：V CC =12V ；晶体管的C μ=4pF ，f T =50MHz , '100bb r =Ω，β0＝80 。

试求解：(1)中频电压放大倍数usm A ；(2) 'C π；(3)L f 和H f ；(4)画出波特图。

图T5.2 解图T5.2解：(1)静态及动态的分析估算：22.6CC BEQBQ bV U I A R μ-=≈; (1) 1.8EQ BQ I I mA β=+≈3CEQ CC CQ c U V I R V =-≈; '26(1) 1.17b e EQmVr k I β=+⋅≈Ω'26(1)1.27be bb EQmVr r k I β=++≈Ω; // 1.27i be b R r R k =≈Ω 69.2/EQ m TI g mA V U =≈; '()178i b e usm m c i s beR rA g R R R r =⋅-≈-+(2)估算'C π 0'2()T b b f r C C πμβπ≈+； 0'2142b e TC C pF r f πμβπ≈-≈；'(1)1602m c C C g R C pF ππμ=++≈(3)求解上限、下限截止频率：''''//(//)//()567b e b b s b b e b b s R r r R R r r R =+≈+≈Ω。

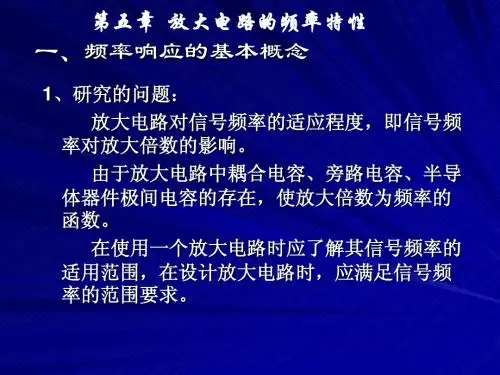

第五章放大电路的频率响应在实际应用中，电子电路所处理的信号，如语音信号、电视信号等都不是简单的单一频率信号，它们都是由幅度及相位都有固定比例关系的多频率分量组合而成的复杂信号，即具有一定的频谱。

如音频信号的频率范围从20Hz到20Hz，而视频信号从直流到几十兆赫。

由于放大电路中存在电抗元件（如管子的极间电容，电路的负载电容、分布电容、耦合电容、射极旁路电容等），使得放大器可能对不同频率信号分量的放大倍数和相移不同。

如放大电路对不同频率信号的幅值放大不同，就会引起幅度失真。

如放大电路对不同频率信号产生的相移不同就会引起相位失真。

幅度失真和相位失真总称为频率失真，由于此失真是由电路的线性电抗元件（电阻、电容、电感等）引起的，故不称为线性失真。

为实现信号不失真放大所以要需研究放大器的频率响应。

5．1频率失真与非线性失真频率失真和非线性同样都是使输出信号产生畸变，但两者在实质上是不同的。

具体体现以下两点：1. 起因不同：频率失真是由电路中的线性电抗元件对不同信号频率的响应不同而引起，非线性失真由电路的非线性元件（如BJT、FET的特性曲线性等）引起的。

2. 结果不同：频率失真只会使各频率分量信号的比例关系和时间关系发生变化，或滤掉某些频率分量信号。

但非线失真，会将正弦波变为非正弦波，它不仅包含输入信号的频率成分（基波），而且还产生许多新的谐波成分。

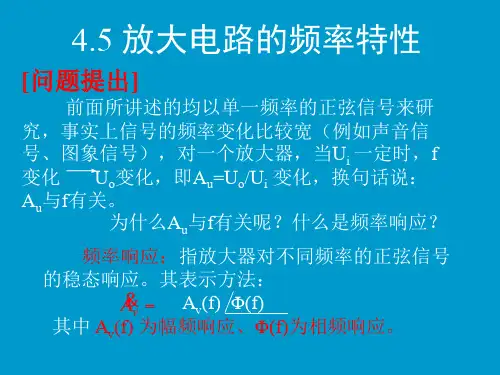

5.1.1 时间常数RC电路的频率响应放大电路频率响应的基本概念1. 放大电路的频率响应频率响应表达式表示电压放大倍数的模与频率的关系，称为幅频响应。

表示放大器输出电压与输入电压之间的相位差与频率的关系，称为相频响应。

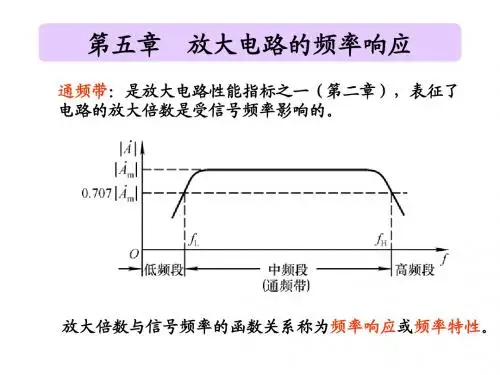

2. RC耦合放大器的幅频特性RC耦合放大器的幅频特性曲线如图所示。

中频区：在一个较宽的频率范围内，曲线是平坦的。

即放大倍数不随信号频率而变。

（在此频率范围内，耦合电容、射极旁路电容视为短路，极间电容视为开路）。

高频区（高于f H的频率范围）：当信号频率升高时，放大倍数随频率的升高而减少。

5 放大电路的频率响应自我检测题一．选择和填空1．放大电路对高频信号的放大倍数下降，主要是因为 C 的影响；低频时放大倍数下降，主要是因为 A 的影响。

(A. 耦合电容和旁路电容；B. 晶体管的非线性；C. 晶体管的极间电容和分布电容)2．共射放大电路中当输入信号频率为f L 、f H 时，电路放大倍数的幅值约下降为中频时的 A ；或者说是下降了 D dB ；此时与中频相比，放大倍数的附加相移约为 G 度。

(A. 0.7，B. 0.5，C. 0.9)； (D. 3dB ，E. 5dB ，F. 7dB)； (G. -45°，H. -90°，I. -180°)3．某放大电路||v A 的对数幅频响应如图选择题3所示。

由图可见，该电路的中频电压增益M ||v A = 1000 ； 上限频率H f = 108 Hz ； 下限频率L f = 102 Hz ；当H f f =时电路的实际增益= 57 dB ；当L f f =时电路的实际增益= 57 dB 。

10410610101081012020lg /v A dB6040图选择题34．若放大电路存在频率失真，则当i v 为正弦波时，o v D 。

（A.会产生线性失真 B.为非正弦波 C.会产生非线性失真 D.为正弦波）5．放大电路如图选择题5所示，其中电容Ｃ１增大，则导致 D 。

（A.输入电阻增大 B. 输出电阻增大 C.工作点升高 D.下限频率降低）+V CCsv图选择题5二．判断题（正确的在括号内画√，错误的画×）1．改用特征频率f T 高的晶体管，可以改善阻容耦合放大电路的高频响应特性。

（ √ ）2．增大分布电容的容量，可以改善阻容耦合放大电路的低频响应特性。

（ × ） 3．幅度失真和相位失真统称为非线性失真。

（ × ）4．当某同相放大电路在输入一个正弦信号时产生了频率失真，则输出电压波形将为非正弦。

模拟电子技术课程习题第五章放大电路的频率响应第五章 放大电路的频率响应5.1具有相同参数的两级放大电路在组成它的各个单管的截止频率处,幅值下降[ ]A. 3dBB. 6dBC. 10dBD. 20dB5.2在出现频率失真时，若u i 为正弦波，则u o 为 [ ] A. 正弦波 B. 三角波 C. 矩形波 D. 方波5.3 多级放大电路放大倍数的波特图是 [ ] A. 各级波特图的叠加 B. 各级波特图的乘积C. 各级波特图中通频带最窄者D. 各级波特图中通频带最宽者 5.4 当输入信号频率为f L 或f H 时，放大倍数的幅值约为中频时的 [ ]倍。

A.0.7B.0.5C.0.9D.0.15.5 在阻容耦合放大器中，下列哪种方法能够降低放大器的下限频率？[ ]A ．增大耦合电容B ．减小耦合电容C ．选用极间电容小的晶体管D ．选用极间电容大的晶体管5.6 当我们将两个带宽均为BW 的放大器级联后，级联放大器的带宽 [ ] A 小于BW B 等于BW C 大于BW D 不能确定 5.7 填空：已知某放大电路电压放大倍数的频率特性为6100010(1)(1)1010u fjA f f j j =++ （式中f 单位：Hz ）表明其下限频率为 ，上限频率为 ，中频电压增益为 dB ，输出电压与输入电压在中频段的相位差为 。

5.8 选择正确的答案填空。

幅度失真和相位失真统称为失真(a.交越b.频率)，它属于失真(a.线性b.非线性)，在出现这类失真时，若u i为正弦波，则u o为波(a.正弦b.非正弦)，若u i为非正弦波，则u o与u i的频率成分 (a.相同b.不同)。

饱和失真、截止失真、交越失真都属于失真(a.线性b.非线性)，在出现这类失真时，若u i为非正弦波，则u o为波(a.正弦b.非正弦)，u o与u i的频率成分 (a.相同b.不同)。

5.9 选择正确的答案填空。

晶体管主要频率参数之间的关系是。
