10制造、检验与验收10.1总则10.1.1本章适用于单层焊接、多层包扎、热套及锻焊压力容器。

对于设计温度低于或等于—20℃的容器，还应符合附录C（标准的附录）的规定。

注：热套压力容器是指套合而经机械加工或不经机械加工，各层之间以过盈相互配合，其套合预应力须经热处理尽量消除的容器。

10.1.2容器的制造、检验与验收除应符合本章规定外，还应符合图样的要求。

10.1.3容器的制造单位应具有符合国家压力容器安全监察机构有关法规要求的质量体系或质量保证体系。

10.1.4容器的焊接应由持有相应类别的“锅炉压力容器焊工合格证书”的人员担任。

10.1.5容器的无损检测应由持有相应方法的“锅炉压力容器无损检测人员资格证书”的人员担任。

10.1.6容器主要受压部分的焊接分为A、B、C、D四类，如图10-1所示。

a)圆筒部分的纵向接头（多层包扎容器层板层纵向接头除外）、球形封头与圆筒连接的环向接头、各类凸形封头中的所有拼焊接头以及嵌入式接管与壳体对接连接的接头，均属A类焊接接头。

b)壳体部分的环向接头、锥形封头小端与接管连接的接头、长颈法兰与接管连接的接头，均属B类焊接接头，但已规定为A、C、D类的焊接接头除外。

c)平盖、管板与圆筒非对接连接的接头，法兰与壳体、接管连接的接头，内封头与圆筒的搭接接头以及多层包扎容器层板层纵向接头，均属C类焊接接头。

d)接管、人孔、凸缘、补强圈等与壳体连接的接头，均属D类焊接接头，但已规定为A、B 类的焊接接头除外。

D D D C CCB B B B BB A AA AA A AA A A图10-110.1.7凡制造受压组件的材料应有确认的标记。

在制造过程中，如原有确认标记被裁掉或材料分成几块，应于材料切割前完成标记的移植。

确认标记的表达方式由制造单位规定。

对于有防腐要求的不锈钢以及复合钢板制容器，不得在防腐蚀面采用硬印作为材料的确认标记。

10.2冷热加工成形10.2.1根据制造工艺确定加工裕量，以确保凸形封头和热卷筒节成形后的厚度不小于该部件的名义厚度减去钢板的负偏差。

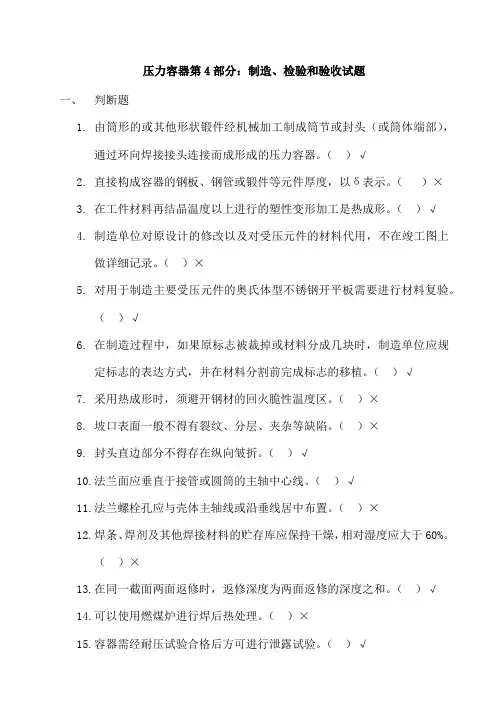

压力容器第4部分：制造、检验和验收试题一、判断题1.由筒形的或其他形状锻件经机械加工制成筒节或封头（或筒体端部），通过环向焊接接头连接而成形成的压力容器。

（）√2.直接构成容器的钢板、钢管或锻件等元件厚度，以δ表示。

（）×3.在工件材料再结晶温度以上进行的塑性变形加工是热成形。

（）√4.制造单位对原设计的修改以及对受压元件的材料代用，不在竣工图上做详细记录。

（）×5.对用于制造主要受压元件的奥氏体型不锈钢开平板需要进行材料复验。

（）√6.在制造过程中，如果原标志被裁掉或材料分成几块时，制造单位应规定标志的表达方式，并在材料分割前完成标志的移植。

（）√7.采用热成形时，须避开钢材的回火脆性温度区。

（）×8.坡口表面一般不得有裂纹、分层、夹杂等缺陷。

（）×9.封头直边部分不得存在纵向皱折。

（）√10.法兰面应垂直于接管或圆筒的主轴中心线。

（）√11.法兰螺栓孔应与壳体主轴线或沿垂线居中布置。

（）×12.焊条、焊剂及其他焊接材料的贮存库应保持干燥，相对湿度应大于60%。

（）×13.在同一截面两面返修时，返修深度为两面返修的深度之和。

（）√14.可以使用燃煤炉进行焊后热处理。

（）×15.容器需经耐压试验合格后方可进行泄露试验。

（）√二、填空题1.冷加工是在工件材料再结晶温度以下进行的加工。

（塑性变形）2.介于冷成形和热成形之间的塑性变形加工称为。

（温成形）3.当采用其他方法消除压力容器及其受压元件参与应力时，应按照TSGR0004的规定进行。

（技术评审）4.有耐腐蚀要求的以及板，不得在耐腐蚀面采用钢印标记。

（不锈钢、复合钢）5.制造中应避免材料表面的。

（机械损伤）6.施焊前，应清除坡口及两侧母材表面至少20mm范围内的、、及其他有害杂质。

（氧化皮、油污、熔渣）7.螺孔的螺纹精度一般为精度，或按相关标准选取。

（中等）8.容器受压元件的组装中不得强力进行、等。

GB150.4制造、检验和验收无损检测部分10.无损检测10.1 无损检测方法的选择10.1.1 容器的对接接头应当采用射线或超声检测，超声检测包括衍射时差法超声检测（TOFD）、可记录的脉冲反射法超声检测和不可记录的脉冲反射法超声检测。
