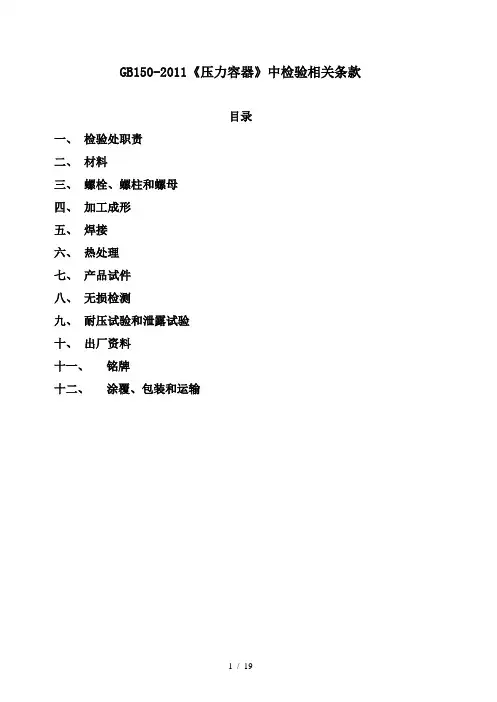

GB150-2011《压力容器》中检验相关条款目录一、检验处职责二、材料三、螺栓、螺柱和螺母四、加工成形五、焊接六、热处理七、产品试件八、无损检测九、耐压试验和泄露试验十、出厂资料十一、铭牌十二、涂覆、包装和运输检验处职责（根据对制造单位的职责列出）：1、容器制造前应制定完善的质量计划，其内容至少应包括容器或元件的制造工艺控制点、检验项目和合格指标（合格指标：质量计划标准栏填写的标准和规范要求）；2、在容器制造过程中和完工后，按本标准、图样规定和质量计划的规定对容器进行各项具体检验和试验，出具相应报告，并对报告的正确性和完整性负责（质量计划具有和标准、图纸同样的指导作用）；3、在检验合格后，出具产品质量合格证（制造和设计许可证编号中年份）。

4、对其制造的每台容器产品应在容器设计使用年限内至少应具有下列文件被查：1）质量计划；2）产品质量证明文件；3）标准中允许制造厂选择的检验、试验项目记录；4）容器制造过程中及完工后的检查、检验、试验记录；5）竣工图（设计有修改部分必须在竣工图上注明）。

材料复验、分割与标志移植一、材料复验1、当出现下列情况时，应对材料进行复验：a）采购的第Ⅲ类压力容器用Ⅳ级锻件；b）不能确定质量证明书真实性或者对性能和化学成分有怀疑的主要受压元件材料；c）用于制造主要受压元件的境外材料；d）用于制造主要受压元件的奥氏体型不锈钢开平板；e）设计文件要求进行复验的材料。

2、材料复验要求：a）奥氏体型不锈钢开平板应按批号复验力学性能（整卷使用者，应在开平操作后，分别在板卷的头部、中部和尾部所对应的开平板各截取一组复验试验；非整卷使用者，应在开平板的端部截取一组复验试样）；b）其他材料应按炉号复验化学成分，按批号复验力学性能。

c）材料复验结果应符合相应材料标准的规定或设计文件的要求。

d）低温容器焊条应按批进行药皮含水量或熔敷金属扩散氢含量的复验，其检验方法按相应的焊条标准或技术要求。

二、材料分割材料分割可采用冷切割或热切割。

GB150钢制压力容器是压力容器行业标准体系中的核心标准，本标准规定了钢制压力容器的设计、制造、检验和验收要求。

该标准第10条中对制造检验与验收进行了原则性规定。

壳体直径是压力容器的一个重要性能参数，在设计图纸上给出了理论（公称）数值，其公差要求由GB150中相应条款给以限定。

在GB150中，第10.2.7款规定了非机加面的尺寸公差，第10.2.4.10款规定了圆度公差，第10.2.4.2款规定了壳体上焊缝形成的棱角E的允差值。

用公差原理对这几款进行分析后，笔者认为GB150中对壳体直径的规定是清楚和确定的。

但这一规定是不尽合理的。

它既不符合公差原理中尺寸公差应大于形状偏差的包容原则，又必使制造、检验与验收中出现不必要的争议。

为此，笔者就这一问题进行分析，提出改进建议。

2公差原理零件在图样上表达的所有要素都有一定的公差要求，无功能要求的要素是不存在的。

通常对于线性尺寸的公差有的标注于图纸，而图纸未标注的（未注公差）也均在技术条件中给定。

给出的尺寸公差是该尺寸要素的极限值，即所谓的包络线，也就是最大尺寸与最小尺寸的界线。

而该尺寸要素的形状偏差应在该要素的尺寸公差范围内，这是公差理论中的一个基本原理和准则，即是说要素的形状偏差不能超出要素的尺寸公差。

要素为圆的尺寸公差，是指以理论圆心为中心的两个以圆的直径上下公差为数值的两个同心理论圆。

而圆的形状偏差不规则，应在两个同心圆的中间。

如果图纸和技术要求给出的形状偏差超出尺寸公差，那就违背了公差原理。

3GB150相关条款及其分析对于压力容器壳体直径（一般指壳体内径Di）是一个重要参数，在实际图纸中只给出理论值，而不标注公差，其公差要求在GB150中进行了规定。

3.1尺寸公差第10.2.7中规定，非机械加工表面的线性尺寸的极限偏差，按GBT1804中C级的规定。

查GBT1804-92的，C级的各尺寸段（括号内）的偏差数值分别为：（>120-400mm）？1.2mm，（>400-1000mm）？2.0mm，（>1000-2000mm）？3.0mm，（>2000-4000mm）？4.0mm；换言之，公差相对尺寸的百分比分别为2.0-0.6，1.0-0.4，0.6-0.3，0.4-0.2；由上看出，直径尺寸大于240mm时，其直径尺寸公差与直径尺寸数值之比均小于1.3.2圆度在第10.2.4.10中规定，内压容器(针对锅炉压力容器制造质量体系的分析)组装后的壳体圆度，同一截面上最大内径与最小内径之差e，应不大于该截面内径Di的1，且不大于25mm.壳体圆度是直径的形状偏差，本条是说圆度允差为壳体直径的1，与3.1条对比，明显看出，当直径尺寸大于240mm时，直径的圆度偏差超出了直径的尺寸公差。

压力容器检验与验收第一篇：压力容器检验与验收压力容器检验与验收设备到货检验标准一、设备到货的验收 1.检查设备技术文件1.1检查设备是否有竣工图、压力容器产品质量监督检验证书及产品质量证书。

1.2产品质量证书应包括：产品合格证、容器特性、主要零部件材料的化学成分和力学性能、容器热处理状态与禁焊等特殊说明、无损探伤检查结果、焊接质量检查结果、压力试验与气密试验结果、与设计图样不符项目。

1.3对照竣工图和产品质量证书，检查设备本体及主要零部件是否与设计一致。

1.4检查各管道口是否配齐配对法兰、螺栓、垫片。

1.5检查设备本体上是否安装设备名牌，铭牌上应包括制造单位名称和制造许可证号码、压力容器名称和产品编号、设计压力、温度及介质、最高工作压力和最大允许工作压力、压力容器类别和检监标记、压力容器净重和制造日期、试验压力。

1.6检查是否有装箱清单，根据竣工单和装箱清单清点验收以下各项：清点箱数、箱号及检查包装情况、核对设备名称、型号及规格，检查接管的规格、方位及数量、核对设备备件、附件的规格尺寸、型号及数量。

注意：必须将所有技术文件收集、保管好，这是设备档案的一部分，压力容器取证也需要这些资料。

二、检查设备本体2.1检查设备本体的表面质量：设备表面没有明显的损伤和凹凸不平、接管、法兰及其他连接件无明显的歪斜法兰密封面没有损伤，工具夹的焊疤应清除干净。

2.2设备本体按照规定刷漆防腐，质量合格。

2.3设备焊缝检查，无十字焊缝，拼接缝应按照规定布置和错口，管口应避开焊缝，焊缝表面不得咬边（深度≤0.5mm，长度≤10%焊缝长度≤100mm）、裂纹、未焊透、未熔合、表面气孔、弧坑、未填满和肉眼可见的夹渣等缺陷，焊缝与母材应圆滑过渡，角焊缝或搭接焊缝焊接高度应等于较薄件厚度，焊缝余高＜4mm 2.4设备本体平直、无弯曲、扭曲。

2.5设备开盖检查，内构件齐全：进料分配管、出口防涡旋器、泡沫网安装符合要求，焊缝错边量＜3mm，内构件支承圈水平度、直径≤1600≤3mm，直径≤3200≤4mm；内构件安装水平度，直径≤1600≤3mm，直径≤3200≤5mm；不锈钢内构件表面进行酸洗钝化；器内无杂物，各开口通畅。
