道路平面交叉口设计

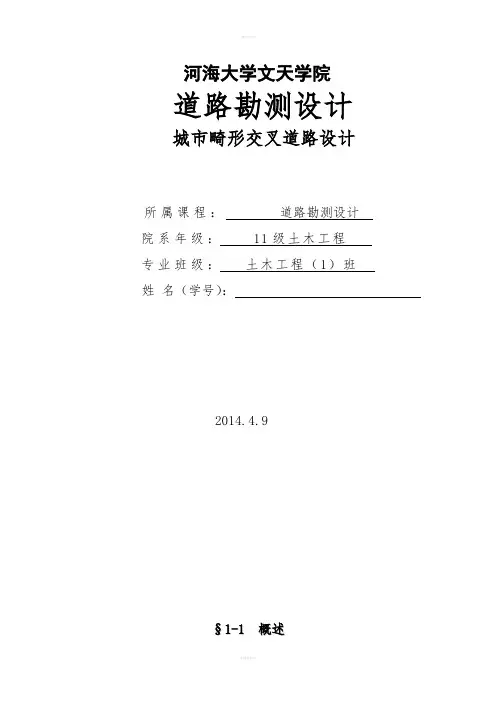

河海大学文天学院道路勘测设计城市畸形交叉道路设计所属课程：道路勘测设计院系年级：11级土木工程专业班级：土木工程（1）班姓名（学号）：2014.4.9§1-1概述一、交叉口设计的基本要求1、保证车辆与行人在交叉口能以最短的时间顺利通过，使交叉口的通行能力能适应各条道路的行车要求。

2、正确设计交叉口立面，保证转弯车辆的行车稳定，同时符合排水要求。

二、交叉口设计的内容1.正确选择交叉口的型式、确定几何尺寸（进口车道数、车行道道宽、缘石转弯半径、交通岛尺寸等）2.视距计算3.立面设计4.交通设计（标志、标线、信号灯）和渠化设计5.结构设计二、交叉口形状适用范围①T形交叉：相交道路夹角为90°或90±15°范围内的三路交叉。

②Y形交叉：相交道路夹角为<75°或>105°范围内的三路交叉。

③十形交叉：相交道路夹角为90°或90±15°范围内的四路交叉。

④X形交叉：相交道路夹角为<75°或>105°范围内的四路交叉。

⑤错位交叉：⑥多路交叉：五路及五路以上的交叉口。

三、交叉口类型选择1.简单交叉口——交通量小的一般交叉口。

2.交叉口拓宽——交通量大特别是左右转。

3.渠化——直行及左右转交通量大或斜交、畸形交叉口。

4.环交——多路交叉、公路交叉、交通量不太大。

交叉口拓宽定义：为使转弯车辆不影响其它车辆的正常行驶，在交叉口连接部增设变速车道和转弯车道的平面交叉。

特点：交叉口可减少转弯交通对直行交通的干扰，车速较高，事故率低，通行能力大，但占地多，投资较大。

交叉口拓宽适用条件：适用于交通量较大、转弯车辆较多的一级公路、二级公路和城市主干路。

设计重点：设计时主要解决扩宽的车道数和位置，同时也要满足视距和转角曲线半径的要求。

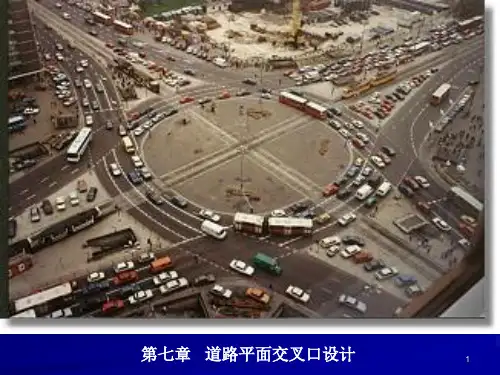

环交：定义：在交叉口中央设置中心岛，用环道组织渠化交通，使进入环道的所有车辆一律按逆时针方向绕岛单向行驶，直至所要去的路口离岛驶出的平面交叉，裕称转盘。

道路平面交叉口设计及计算一、交叉口类型1.十字型交叉口：适用于交通流量较大、道路宽度较宽的情况。

设计时需要合理设置红绿灯信号控制，确保交通流畅。

2.T型交叉口：适用于次要道与主干道交叉的情况。

设计时需要考虑次要道交通流的安全性，并设置合适的交通标志和标线。

3.Y型交叉口：适用于高速公路出口与次要道交叉的情况。

设计时需要考虑高速公路的出口车流量和次要道的交通流量，确保安全通行。

4.环形交叉口：适用于交通流量较大、道路宽度较窄的情况。

设计时需要合理设置环形交通标志和标线，并设置合适的进出口位置。

5.立交交叉口：适用于大型道路或高速公路的交叉口设计。

设计时需要考虑立交桥的高度和梁间距，确保车辆的通行，以及合理设置匝道。

二、交叉口设计参数在进行交叉口设计时，需要考虑以下参数：1.交通流量：根据交通流的量级和流量分布，确定红绿灯信号控制的时长和配时方案。

2.车速和车道数：根据车辆的行驶速度和车道数，确定交叉口的几何形状和直行车道、转弯车道的长度。

3.安全视距：根据道路曲线和坡度等条件，确定车辆行驶过程中的安全视距要求，确保交叉口的安全性。

4.行人通行设施：根据交叉口周边的人流量和行人需求，合理设置人行横道和过街设施。

5.道路标线和交通标志：根据交叉口的交通流要求和交通安全需求，合理设置道路标线和交通标志，指示车辆和行人的行驶方向和规则。

三、交叉口设计计算交叉口设计的计算主要涉及以下几个方面：1.交通流量计算：根据交叉口的道路类型、车道数和车速等参数，分析交叉口的交通流量，计算各个车道的流量以及总流量。

2.信号配时计算：根据交通流的量级和流量分布，确定红绿灯信号控制的时长和配时方案。

可以采用绿波带长度法或交通流模型进行信号配时计算。

3.安全视距计算：根据交叉口的道路曲线和坡度等条件，计算车辆行驶过程中的安全视距要求，确定交叉口的安全性。

4.车道长度计算：根据车速和车道数，计算交叉口的直行车道、左转车道和右转车道的长度要求。

第八章道路平面交叉口设计第八章道路平面交叉口设计第八章道路平面交叉口设计第一节交叉口设计概述一、基本要求和内容平面交叉：道路与道路（或铁路）在同一平面上相交的地方称为平面交叉，又称交叉口。

基本要求：（1）保证车辆和行人在交叉口处能以最短的时间顺利通过，通过能力满足行车要求。

（2）正确设计交叉口的“立面”，保证行车稳定，且符合排水要求。

主要内容：1. 正确选择交叉口的形式，确定各个部分的几何尺寸2. 进行交通组织，合理布置各种交通设施。

3. 验算交叉口行车视距，保证通视条件。

4. 交叉口“立面”设计、布置雨水口和雨水排水管道。

二、交叉口的交通分析交叉口的车辆来自不同方向，又向不同方向行驶，车辆之间会产生不同的交错方式，交通性质也不同。

分流点：同一行驶方向的车辆向不同方向分离行驶的地点称为分流点。

合流点：不同方向行驶来的车辆以较小的角度向同一方向汇合行驶的地点称为合流点。

冲突点：来自不同方向行驶的车辆以较大的角度相互交叉的地点称为冲突点。

这三种交错点的存在是影响交叉口通行能力和引发交通事故的主要因素。

影响程度的大小依次为：冲突点，合流点，分流点147（无交通管制措施）特点：1. 交叉道路条数越多，交错点越多，其中冲突点增加的最快。

各条路均为双车道时：分流点=合流点=n(n-2)n2(n?1)(n?2)冲突点= 6n —交叉口相交道路的条数2. 产生冲突点的大多是左转弯车辆（处理好左转车辆至关重要）减少或清除冲突点的方法：（1）交通管制（信号）（2）渠化交通（设交通岛，标志线，增设车道，环岛）（3）交体交叉三、交叉口的类型及其适用范围1. 加铺转角式：交叉口用适当半径的圆曲线将各条道路平顺连接。

148优点：简单，造价低，设计方便不足：车速低，通行能力低适用：交通量小，车速低，转弯车辆少的三、四级公路和城市次干路、支路。

2. 分道转弯式采取设导流岛、划分车道等措施，使转向车流以较大半径分道行驶。

优点：右转车辆速度快，提高通行能力（不乱挤）不足：占地多，造价较高适用：交通量较大，转弯车辆较多的道路3. 扩宽路口式在交叉口处增设变速或转弯车道。

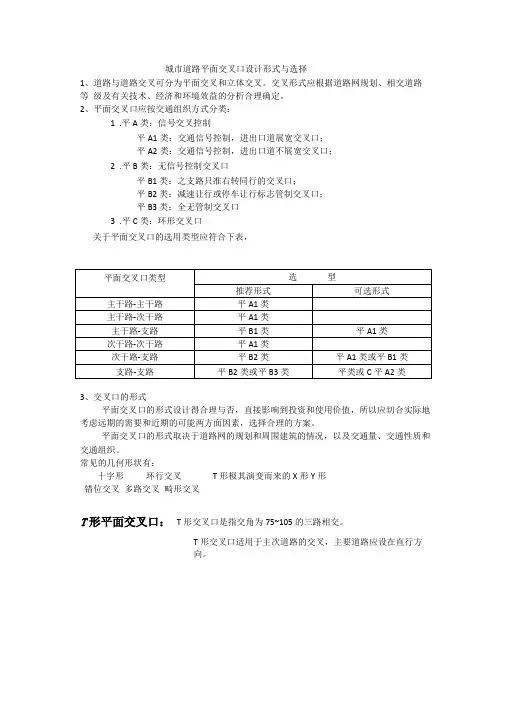

城市道路平面交叉口设计形式与选择1、道路与道路交叉可分为平面交叉和立体交叉。

交叉形式应根据道路网规划、相交道路等级及有关技术、经济和环境效益的分析合理确定。

2、平面交叉口应按交通组织方式分类：1.平A类：信号交叉控制平A1类：交通信号控制，进出口道展宽交叉口；平A2类：交通信号控制，进出口道不展宽交叉口；2.平B类：无信号控制交叉口平B1类：之支路只准右转同行的交叉口；平B2类：减速让行或停车让行标志管制交叉口；平B3类：全无管制交叉口3.平C类：环形交叉口关于平面交叉口的选用类型应符合下表，3、交叉口的形式平面交叉口的形式设计得合理与否，直接影响到投资和使用价值，所以应切合实际地考虑远期的需要和近期的可能两方面因素，选择合理的方案。

平面交叉口的形式取决于道路网的规划和周围建筑的情况，以及交通量、交通性质和交通组织。

常见的几何形状有：十字形环行交叉T形极其演变而来的X形Y形错位交叉多路交叉畸形交叉T形平面交叉口：T形交叉口是指交角为75~105的三路相交。

T形交叉口适用于主次道路的交叉，主要道路应设在直行方向。

Y形平面交叉口：Y形交叉口为三路相交直行方向的交角小于75或大于105 的交叉口；Y形交叉口在交角较小的时候交通不利，而且锐角街口处的视线条件不好。

字形平面交叉口四条道路相交交叉口，交角为75~105.十字形交叉口形式简单，交通组织方便，街角建筑易于处理，使用范围广，是最基本的交叉口形式（1）简易十字交叉口：设计车速不高，交通量不大的三四公路或一般城市道路相交的十字交叉，可采用简易十字交叉（2）设附加车道的十字交叉口:主要公路的设计速度为80km/h,次要公路为县乡公路或三四级公路且转弯交通量不大的十字交叉口。

（3）渠化十字交叉口主要公路为四车道公路以及设计速度为80km/h 的双车道公路，或虽然设计速度为60km/h,但属区域干线的双车道公路，可采用渠化十字交叉。

环形平面交叉口在交叉口中央设置中心岛，用环岛组织渠化交通，使进入环道的所有车辆一律按逆时针方向绕道单向行驶，直至所要去的路口离岛驶出的平面交叉，俗称转盘。

道路平面交叉设计道路平面交叉设计是指在城市道路交叉口处，根据交通流量、交通需求以及道路空间等因素，设计合理的平面布局和交通信号设施，以保障交通安全和交通效率的一种工程设计。

本文将详细介绍道路平面交叉设计的背景、设计原则、设计要素以及常用的交通信号设施。

一、背景道路平面交叉设计的目的是为了提高交通流的通行安全性和通行效率，减少交通事故的发生。

随着城市化进程的不断加快，车辆数量的快速增长以及人们出行需求的不断增加，道路交叉口成为交通事故高发区域。

因此，通过合理设计道路平面交叉，能够降低事故发生率，保障交通安全。

二、设计原则1.安全性原则：在交叉口设计中，安全性是首要考虑因素。

应尽量减少交通事故的发生，包括车辆之间的碰撞、行人的闯入等。

因此，设计时要考虑车辆的转弯半径、行人过街设施的设置等。

2.通行效率原则：道路平面交叉设计应既能满足交通流量需求，又能保证交通的高效率。

设计时要充分考虑交通流量的分配和高峰期的通行能力，合理设置车道数量和交通灯控制等装置，以提高交通流的通行效率。

3.秩序原则：为了保障交通秩序，设计时应考虑各方车辆和行人的流线，尽量减少交叉口内的冲突和混乱，提高交通的顺畅度。

这包括合理设置车辆的转弯区域、行人的过街设施以及车辆的黄标线等。

三、设计要素1.车道设置：根据交通流量的需要，设计合理的车道数量和宽度。

在交叉口的前方，根据道路转向需求，设置直行车道、左转车道、右转车道等。

2.交通灯控制：交通灯是交通管理的重要手段之一，能够引导交通流量，减少交通事故的发生。

设计时要根据交通流量的需要，设置合理的交通灯控制方式，包括绿灯时间的设定以及交通灯的安装位置等。

3.行人设施：为了保障行人的安全通行，交叉口设计中要考虑行人过街设施的设置，包括人行横道线、人行过街天桥或地下通道等。

4.车辆引导：为了减少交叉口内的交通混乱和冲突，设计时应设置车辆的引导标志和线路，包括转弯标志、直行标志、可变导向箭头等。

城市道路交叉设计之平面交叉口设计平面交叉口设计是城市道路交叉设计的一部分，它对于交通的安全和效率起着重要的作用。

下面将介绍平面交叉口设计的要点和一些常用的设计原则。

1.设计要点平面交叉口设计要考虑以下几个方面的因素：交通流量：需要根据交叉口所在道路的交通流量确定交叉口的容量和车道数目，以确保交叉口的通行能力。

交通安全：需要合理设置交通标志、交通信号灯和交通标线，提高交叉口的交通安全性。

行人通行：需要保证行人在交叉口附近的安全通行，设置人行横道和行人信号灯等设施。

交通流动性：需要考虑交叉口的通行的流畅性，合理设置转弯车道和加速减速车道等。

土地利用和环境：需要考虑交叉口周边的土地利用情况和环境因素，合理设计交叉口的布局和景观。

2.设计原则平面交叉口设计需要遵循一些基本的设计原则来确保交叉口的安全和效率。

可视性原则：保证交叉口进口和出口的车辆和行人在交叉口附近的可视性，避免盲区。

布局原则：合理设置交叉口的车道数目和线形，根据交通流量确定交叉口的容量，确保交叉口的通行能力。

交通安全原则：合理设置交通标志、交通信号灯和交通标线，提高交叉口的交通安全性，减少事故发生的可能。

交通流动性原则：合理设置车道、转弯车道和加速减速车道，确保交叉口的通行流畅。

行人通行原则：设置人行横道和行人信号灯等设施，保障行人在交叉口附近的安全通行。

环境景观原则：考虑交叉口周边的土地利用和环境因素，合理设计交叉口的布局和景观，提升城市形象。

3.设计流程平面交叉口设计的流程一般包括以下几个步骤：收集数据：收集交叉口所在道路的交通流量和行人通行量等相关数据。

确定要求：根据数据分析，确定交叉口的容量和通行能力要求等。

初步设计：根据要求，进行初步的交叉口布局设计，确定车道数目、转弯半径等。

优化设计：根据初步设计结果进行优化调整，确保交叉口的安全和通行效率。

细化设计：进行细化设计，包括交通标志、交通信号灯和交通标线等的设置。

施工图设计：根据细化设计结果，绘制出具体的施工图纸。
