【CN305598327S】磁力耦合搅拌器【专利】

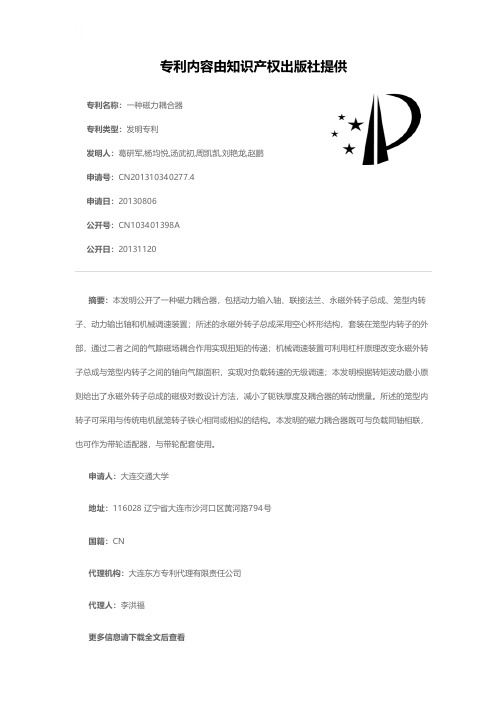

专利名称：一种磁力耦合器
专利类型：发明专利
发明人：葛研军,杨均悦,汤武初,周凯凯,刘艳龙,赵鹏申请号：CN201310340277.4
申请日：20130806
公开号：CN103401398A
公开日：
20131120
专利内容由知识产权出版社提供
摘要：本发明公开了一种磁力耦合器，包括动力输入轴、联接法兰、永磁外转子总成、笼型内转子、动力输出轴和机械调速装置；所述的永磁外转子总成采用空心杯形结构，套装在笼型内转子的外部，通过二者之间的气隙磁场耦合作用实现扭矩的传递；机械调速装置可利用杠杆原理改变永磁外转子总成与笼型内转子之间的轴向气隙面积，实现对负载转速的无级调速；本发明根据转矩波动最小原则给出了永磁外转子总成的磁极对数设计方法，减小了轭铁厚度及耦合器的转动惯量。

所述的笼型内转子可采用与传统电机鼠笼转子铁心相同或相似的结构。

本发明的磁力耦合器既可与负载同轴相联，也可作为带轮适配器，与带轮配套使用。

申请人：大连交通大学
地址：116028 辽宁省大连市沙河口区黄河路794号
国籍：CN
代理机构：大连东方专利代理有限责任公司
代理人：李洪福
更多信息请下载全文后查看。

专利名称：一种磁性材料搅拌机专利类型：实用新型专利
发明人：陈冠闵
申请号：CN201820611509.3申请日：20180426
公开号：CN208302657U
公开日：
20190101
专利内容由知识产权出版社提供
摘要：本实用新型提供一种磁性材料搅拌机，包括机架、过滤网和搅拌箱，所述搅拌箱安装于所述机架内，所述过滤网安装于振动盘内，所述振动盘设有振动轴，所述振动轴的两侧设有凸轮；所述振动轴用橡胶垫连接第一电机，所述第一电机安装于所述机架上；所述机架装有气缸，所述气缸连接有移动架，所述移动架安装有滚轮，所述滚轮位于所述过滤网的上方；所述搅拌箱的下端装有第二电机，所述第二电机连接所述搅拌箱内的搅拌轴，所述搅拌轴设有搅拌叶。

振动盘振动使得合适大小的物料进入搅拌箱，不能通过过滤网的物料经过滚轮的作用，变成了能够通过过滤网的大小，最后使得进入搅拌箱的物料不会混杂大颗粒或者凝结成团的粉末，不影响最后成品的质量。

申请人：河源铁研电子科技有限公司
地址：517100 广东省河源市连平县元善镇石龙民营工业园
国籍：CN
代理机构：广州浩泰知识产权代理有限公司
代理人：聂新华
更多信息请下载全文后查看。

专利名称：一种组合冷却式磁力搅拌反应器
专利类型：实用新型专利
发明人：罗绍华,张雅倩,侯瑞,邓丽娜,吴海燕,陈莹莹申请号：CN201220641677.X
申请日：20121121
公开号：CN203124004U
公开日：
20130814
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种组合冷却式磁力搅拌反应器，特别适用于金属或合金的电化学氧化。

其结构由低温恒温水槽、冷却盘管、水浴锅、磁力搅拌器底座、搅拌子、基座构成，低温恒温水槽的进水管与出水管通过法兰与冷却盘管相连，冷却盘管在水浴锅内盘旋至少两周，水浴锅位于磁力搅拌器底座上。

本实用新型的优点是，采用冷却水循环，保持水浴锅内温度恒定，磁力搅拌代替人工搅拌，搅拌均匀。

申请人：东北大学秦皇岛分校
地址：066004 河北省秦皇岛市经济技术开发区泰山路143号东北大学秦皇岛分校资源与材料学院
国籍：CN
更多信息请下载全文后查看。

专利名称：一种具有磁力的搅拌结构专利类型：实用新型专利
发明人：黄晓源
申请号：CN201922490737.7
申请日：20191230
公开号：CN211636321U
公开日：
20201009
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有磁力的搅拌结构，至少包括分体式磁力搅拌器，所述分体式磁力搅拌器至少包括互相扣合的上壳体以及下壳体，所述上壳体的顶部固定有磁力搅拌组件，所述磁力搅拌组件的一侧设置有进口，所述上壳体的底部设置有圆形的凸块，所述下壳体的顶部设置有供上壳体插接的卡槽，所述下壳体的底部设置有出口，所述上壳体与下壳体的连接处形成环形凹槽，所述环形凹槽内箍紧有固定环。

摒弃了传统一体式结构的磁力搅拌器所带来的诸多缺陷，本实用新型另辟蹊径的设计了分体式磁力搅拌器，通过可拼接的上壳体以及下壳体，使得工作人员可以方便的对上壳体以及下壳体进行清理，从而加强了本实用新型的使用效果。

申请人：清远顺昌陶瓷有限公司
地址：511500 广东省清远市清新区禾云镇云龙陶瓷产业基地C区5号地
国籍：CN
代理机构：广州市智远创达专利代理有限公司
代理人：卓幼红
更多信息请下载全文后查看。

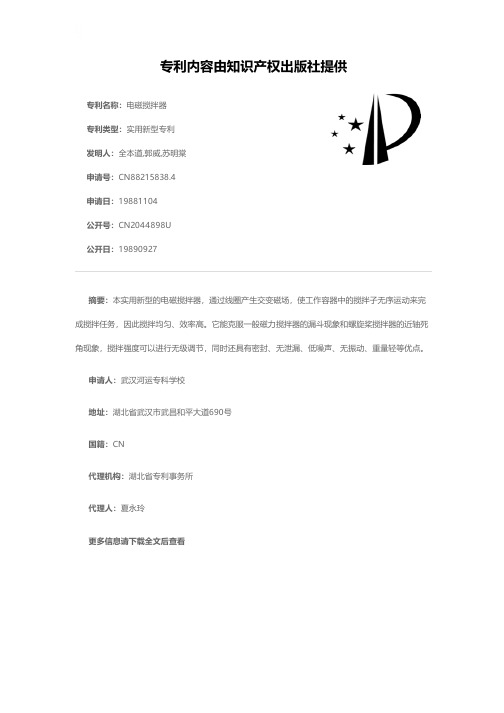

专利名称：电磁搅拌器
专利类型：实用新型专利发明人：全本道,郭威,苏明棠申请号：CN88215838.4申请日：19881104
公开号：CN2044898U
公开日：
19890927
专利内容由知识产权出版社提供
摘要：本实用新型的电磁搅拌器，通过线圈产生交变磁场，使工作容器中的搅拌子无序运动来完成搅拌任务，因此搅拌均匀、效率高。

它能克服一般磁力搅拌器的漏斗现象和螺旋桨搅拌器的近轴死角现象，搅拌强度可以进行无级调节，同时还具有密封、无泄漏、低噪声、无振动、重量轻等优点。

申请人：武汉河运专科学校
地址：湖北省武汉市武昌和平大道690号
国籍：CN
代理机构：湖北省专利事务所
代理人：夏永玲
更多信息请下载全文后查看。

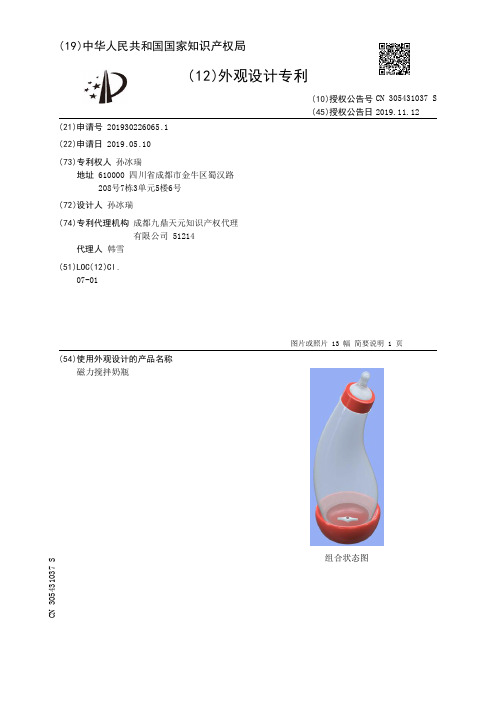

(19)中华人民共和国国家知识产权局
(12)外观设计专利
(10)授权公告号 (45)授权公告日 (21)申请号 201930226065.1
(22)申请日 2019.05.10
(73)专利权人 孙冰瑞
地址 610000 四川省成都市金牛区蜀汉路
208号7栋3单元5楼6号
(72)设计人 孙冰瑞　
(74)专利代理机构 成都九鼎天元知识产权代理
有限公司 51214
代理人 韩雪
(51)LOC(12)Cl.
07-01
(54)使用外观设计的产品名称
磁力搅拌奶瓶
组合状态图
图片或照片 13 幅 简要说明 1 页CN 305431037 S 2019.11.12
C N 305431037
S
组合状态图组件1主视图组件1后视图组件1左视图
组件1右视图
组件1俯视图
组件1立体图
组件2主视图
外观设计图片或照片1/2页
2 CN 305431037 S。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920545807.1(22)申请日 2019.04.20(73)专利权人 西安都创医药科技有限公司地址 710018 陕西省西安市经济技术开发区草滩生态产业园草滩十路999号C座7层南侧C-0701至C0705、C-0712(72)发明人 单玉庆　张辉　帅宝奎　张利　(51)Int.Cl.B01F 13/08(2006.01)B01F 15/00(2006.01)(54)实用新型名称一种磁力搅拌器(57)摘要本实用新型涉及一种磁力搅拌器，包括底座，所述底座内设置有电磁铁，所述底座上固定设置有显示屏，所述底座上位于显示屏的一侧设有操作面板，所述电磁铁上电连接有控制器，所述底座上设置有定时器，所述定时器的输出端与控制器电连接，所述定时器的输入端与操作面板电连接，所述控制器上还电连接有警报器。

将容器放置于底座上，然后通过操作面板，设定搅拌时长，开始搅拌后，定时器将会开始倒计时，当到达搅拌时长后，定时器归零，同时传递信号给控制器，使得控制器使得电磁铁停止磁极的变换，并使得警报器发声，以告知工作人员，这样本实用新型具有可以根据需要设定搅拌时长的效果。

权利要求书1页 说明书4页 附图2页CN 209865928 U 2019.12.31C N 209865928U权　利　要　求　书1/1页CN 209865928 U1.一种磁力搅拌器，包括底座(1)，所述底座(1)内设置有电磁铁，其特征在于：所述底座(1)上固定设置有显示屏(11)，所述底座(1)上位于显示屏(11)的一侧设有操作面板(12)，所述电磁铁上电连接有控制器，所述底座(1)上设置有定时器(13)，所述定时器(13)的输出端与控制器电连接，所述定时器(13)的输入端与操作面板(12)电连接，所述控制器上还电连接有警报器(14)。
