【CN209724478U】一种中冷器进气胶管【专利】

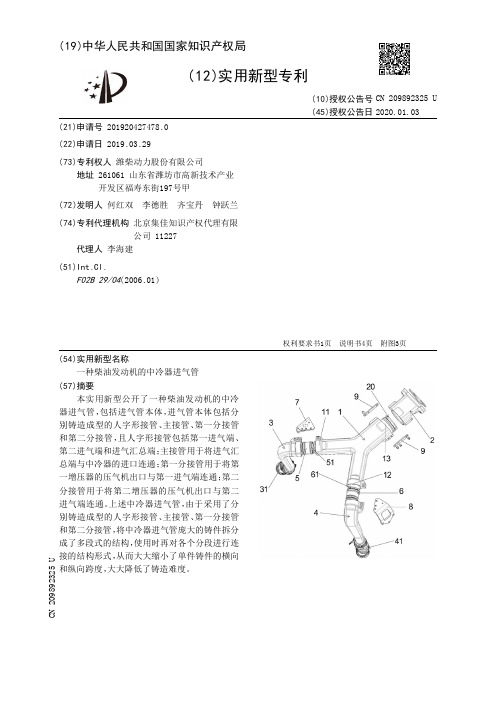

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920427478.0(22)申请日 2019.03.29(73)专利权人 潍柴动力股份有限公司地址 261061 山东省潍坊市高新技术产业开发区福寿东街197号甲(72)发明人 何红双　李德胜　齐宝丹　钟跃兰　(74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 李海建(51)Int.Cl.F02B 29/04(2006.01)(54)实用新型名称一种柴油发动机的中冷器进气管(57)摘要本实用新型公开了一种柴油发动机的中冷器进气管，包括进气管本体，进气管本体包括分别铸造成型的人字形接管、主接管、第一分接管和第二分接管，且人字形接管包括第一进气端、第二进气端和进气汇总端；主接管用于将进气汇总端与中冷器的进口连通；第一分接管用于将第一增压器的压气机出口与第一进气端连通；第二分接管用于将第二增压器的压气机出口与第二进气端连通。

上述中冷器进气管，由于采用了分别铸造成型的人字形接管、主接管、第一分接管和第二分接管，将中冷器进气管庞大的铸件拆分成了多段式的结构，使用时再对各个分段进行连接的结构形式，从而大大缩小了单件铸件的横向和纵向跨度，大大降低了铸造难度。

权利要求书1页 说明书4页 附图3页CN 209892325 U 2020.01.03C N 209892325U权　利　要　求　书1/1页CN 209892325 U1.一种柴油发动机的中冷器进气管，包括进气管本体，其特征在于，所述进气管本体包括分别铸造成型的人字形接管(1)、主接管(2)、第一分接管(3)和第二分接管(4)，且所述人字形接管(1)包括第一进气端(11)、第二进气端(12)和进气汇总端(13)；所述主接管(2)用于将进气汇总端(13)与中冷器的进口连通；所述第一分接管(3)用于将第一增压器的压气机出口与所述第一进气端(11)连通；所述第二分接管(4)用于将第二增压器的压气机出口与所述第二进气端(12)连通。

专利名称：一种中冷器
专利类型：发明专利
发明人：刘梅,刘劲松,郑志华,王龙,朱中和申请号：CN201710301358.1
申请日：20170502
公开号：CN107218118A
公开日：
20170929
专利内容由知识产权出版社提供
摘要：本发明涉及发动机技术领域，尤其涉及一种中冷器。

本发明的一种中冷器，包括：进气室、出气室、上边板、下边板、扁管、外翅片以及内翅片；所述外翅片、所述内翅片以及所述扁管的宽度均为90mm；所述外翅片位于所述进气室以及所述出气室的一侧；本发明通过采用大截面的扁管，使高温压缩空气能快速通过芯体被冷却，通过提高热空气的单位流量来提升换热效率；同时，因为单个扁管的流程截面大，芯体设计时可以使用较少的扁管数量而达到设定换热性能要求，芯体的体积相应更小；此外，扁管内安装有内翅片，高温压缩空气在通过扁管时形成紊流，同时与扁管的接触传热面积增大，提升换热效率。

申请人：安徽江淮松芝空调有限公司
地址：230601 安徽省合肥市经济技术开发区紫石路2869号
国籍：CN
更多信息请下载全文后查看。

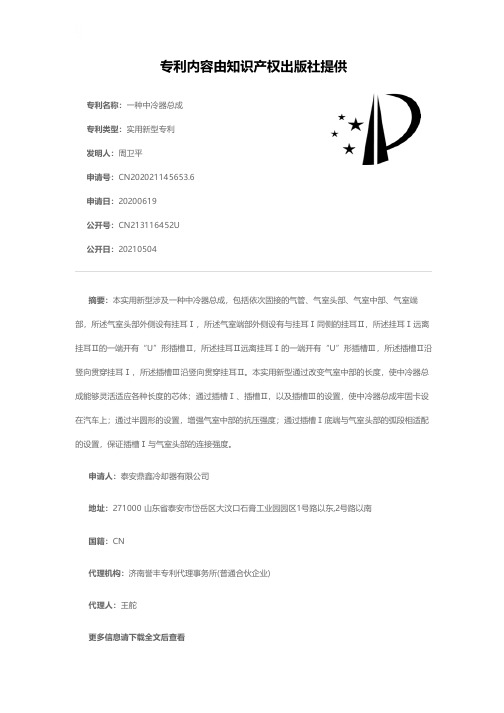

专利名称：一种中冷器总成专利类型：实用新型专利
发明人：周卫平
申请号：CN202021145653.6申请日：20200619
公开号：CN213116452U
公开日：
20210504
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种中冷器总成，包括依次固接的气管、气室头部、气室中部、气室端部，所述气室头部外侧设有挂耳Ⅰ，所述气室端部外侧设有与挂耳Ⅰ同侧的挂耳Ⅱ，所述挂耳Ⅰ远离挂耳Ⅱ的一端开有“U”形插槽Ⅱ，所述挂耳Ⅱ远离挂耳Ⅰ的一端开有“U”形插槽Ⅲ，所述插槽Ⅱ沿竖向贯穿挂耳Ⅰ，所述插槽Ⅲ沿竖向贯穿挂耳Ⅱ。

本实用新型通过改变气室中部的长度，使中冷器总成能够灵活适应各种长度的芯体；通过插槽Ⅰ、插槽Ⅱ，以及插槽Ⅲ的设置，使中冷器总成牢固卡设在汽车上；通过半圆形的设置，增强气室中部的抗压强度；通过插槽Ⅰ底端与气室头部的弧段相适配的设置，保证插槽Ⅰ与气室头部的连接强度。

申请人：泰安鼎鑫冷却器有限公司
地址：271000 山东省泰安市岱岳区大汶口石膏工业园园区1号路以东,2号路以南
国籍：CN
代理机构：济南誉丰专利代理事务所(普通合伙企业)
代理人：王舵
更多信息请下载全文后查看。

专利名称：一种发动机进气管
专利类型：实用新型专利
发明人：蔡旭冰,陶秀梅,倪涛,藏真伟,李安红,李宁,王宁,付正一,刘璇琦
申请号：CN201820226579.7
申请日：20180208
公开号：CN207847825U
公开日：
20180911
专利内容由知识产权出版社提供
摘要：本实用新型一种发动机进气管，包括底板和环形腔板，底板的边缘部分有沟槽和环形凸起，环形凸起上有安装孔。

本实用新型的有益效果是：将其通过环形凸起上的安装孔与其他部件固定连接后，形成进气通道，该进气通道可实现稳压，直接与燃烧室连接，并可以将轨道安装在本实用新型一种发动机进气管上，从而省却了进气歧管和支架，不仅使得整个系统重量轻，成本低，制造工艺更为简单，而且减少了节流损失，在实现稳压的同时减少了发动机机体的加工工艺，降低了加工难度，使系统整体结构紧凑，增大了体积设计空间。

申请人：蔡旭冰
地址：122000 辽宁省朝阳市双塔区龙山街四段966号朝阳师范高等专科学校信息工程系(办公室)国籍：CN
更多信息请下载全文后查看。

专利名称：一种中冷器出气管专利类型：实用新型专利
发明人：李朝勇,李晗,田杰
申请号：CN202020765993.2申请日：20200511
公开号：CN212389425U
公开日：
20210122
专利内容由知识产权出版社提供
摘要：本实用新型提供一种中冷器出气管，包括连接端部和固连在连接端部之间的管本体，所述连接端部的外壁上设置有卡箍安装槽，所述连接端部的内壁上设置有防滑密封筋。

本实用新型有效的解决了传统技术中中冷器出气管生产成本高、耐油性差、工作状态易脱落易破损的问题。

申请人：陕西重型汽车有限公司
地址：710200 陕西省西安市经济技术开发区泾渭工业园
国籍：CN
代理机构：北京金宏来专利代理事务所(特殊普通合伙)
代理人：许振强
更多信息请下载全文后查看。

专利名称：汽车中冷器焊接装置专利类型：实用新型专利
发明人：卜令龙
申请号：CN201921070253.0申请日：20190709
公开号：CN210254788U
公开日：
20200407
专利内容由知识产权出版社提供
摘要：本实用新型公开了汽车中冷器焊接装置，至少包括固定架、焊接设备、轮毂以及刹车组件，所述固定架上设置有固定槽，所述固定槽的上方铰接有固定框，所述固定框上设置有多个焊接设备，所述固定架的下表面向下延伸出轮毂，所述轮毂上设置有刹车组件，本实用新型创新性的在轮毂上设置了刹车组件，使用时，握持圆球下压压杆，使第二容纳腔中的润滑液流入第一容纳腔中，并推动两侧的推板向外运动，使抱死夹夹紧轮毂，从而实现轮毂的快速固定，从而增强了本实用新型的稳定性。

申请人：泰安扬帆数控科技有限公司
地址：271500 山东省泰安市东平县经济开发区
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型高效中冷器专利类型：发明专利
发明人：卞周来,姜盛军
申请号：CN201711038809.3申请日：20171029
公开号：CN107725171A
公开日：
20180223
专利内容由知识产权出版社提供
摘要：本发明公开了一种新型高效中冷器，包括进气管和出气管，所述进气管连接有进气仓，所述出气管连接有出气仓，所述进气仓和出气仓之间通过若干散热管连通，且进气仓和出气仓之间设置有水冷部分和风冷部分，所述水冷部分包括降温水箱，所述散热管贯穿降温水箱，所述降温水箱的底端连接有循环管道，所述循环管道的另一端连通降温水箱的顶部，且循环管道从风冷部分的散热管后侧经过，并且循环管道上安装有水泵，所述风冷部分包括风扇，所述风扇安装在散热管的前侧，且风扇通过固定杆固定连接降温水箱和出气仓。

本发明不仅具有结构简单优点，而且具有高散热性能。

设置水冷部分和风冷部分，两级散热，能有有效提高空气的冷却效率。

申请人：仪征市澳星汽车配件有限公司
地址：211412 江苏省扬州市仪征市马集工业集中区一号路六号
国籍：CN
代理机构：常州市权航专利代理有限公司
代理人：袁兴隆
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920209149.9(22)申请日 2019.02.19(73)专利权人 南通盛立德金属材料科技有限公司地址 226600 江苏省南通市海安县老坝港滨海新区(角斜镇)前一路88号(72)发明人 杭永贵　(74)专利代理机构 南京正联知识产权代理有限公司 32243代理人 卢霞(51)Int.Cl.G01M 3/04(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称汽车冷却器冷凝水管密封性检测装置(57)摘要本实用新型提供一种汽车冷却器冷凝水管密封性检测装置，包括底座，底座上设置有产品放置架，产品放置架上方设置有固定板，固定板上端设置有固定气缸，产品放置架两侧设置有密封块，密封块通过后端设置的密封气缸带动进行移动，密封块上设置有注水管，通过密封块上设置的注水孔对水管内进行注水，底座上设置有接水盘，接水盘内设置有湿度传感器。

通过密封块对汽车冷却器的冷凝水管两端进行密封，并向内注水，如果存在密封性问题，内部的水通过问题点流出，滴落在接水盘上，无需使用成本较高的气密性仪器进行检测，降低检测成本，并且便于寻找问题点，只需观察出水处即可，提高工作效率，并且通过蓄水池完成检测水循环利用，节约资源。

权利要求书1页 说明书2页 附图1页CN 209247257 U 2019.08.13C N 209247257U权　利　要　求　书1/1页CN 209247257 U1.一种汽车冷却器冷凝水管密封性检测装置，包括底座（1），所述底座（1）上设置有产品放置架（2），所述产品放置架（2）上方设置有固定板（3），所述固定板（3）上端设置有固定气缸（4），其特征在于：所述产品放置架（2）两侧设置有密封块（5），所述密封块（5）通过后端设置的密封气缸（6）带动进行移动，所述密封块（5）上设置有注水管（7），通过密封块（5）上设置的注水孔对水管内进行注水，所述底座（1）上设置有接水盘（8），所述接水盘（8）内设置有湿度传感器（9）。
