空空中冷

SCR技术是主流国内国四重卡车型汇总●一汽解放国四车型：J6P发动机：锡柴CA6DM2和CA6DL2技术路线：电控高压共轨+SCR国四车型：J6M发动机：道依茨大柴BF6M1013国四车型：J6L发动机：新道依茨BF4M2012和BF6M2012技术路线：电控单体泵+SCR作为解放高端重卡J6的下延，J6L主攻高端中卡市场，面对的主要客户群体是城际中短途物流。

解放J6L所配的大柴新道依茨发动机分别为D系列的BF4M2012和BF6M2012。

这两款发动机主要适用于中型货车、专用车等，可供用户的选择性更广。

●中国重汽国四车型：HOWO T7H发动机：中国重汽MC11技术路线：高压共轨+SCRT7H是中国重汽和曼合作后，正式推出的首款产品，最大的亮点便是有一系列MAN技术的加入，包括MAN发动机、MAN车桥、车架等。

T7H发动机采用MAN国产的MC11系列发动机，它的原型机为MAN的D2066国四车型：HOWO T5G发动机：中国重汽MC07T5G搭载的MC07发动机，它的原型机实际上是MAN的D0836发动机国四车型：SITRAK C5H发动机：中国重汽MC05和MC07●福田国四车型：欧曼GTL发动机：西安康明斯ISM、潍柴WP10和WP12、奔驰OM457技术路线：西康：电控泵喷嘴+SCR潍柴：高压共轨+SCR奔驰0M457：电控单体泵+SCR发动机方面，目前福田GTL主要有西安康明斯和潍柴两大品牌，其中，康明斯为国四排放标准的ISM系列发动机，潍柴则是采用国四排放标准的WP系列发动机。

西康：电控泵喷嘴+SCR潍柴：高压共轨+SCR潍柴发动机在国内也是为大家所熟知，产品品系比较齐全，在重卡车型中主要包括10升和12升系列，其中N系列是其蓝擎Ⅱ代D转速（1900转）发动机，也是现在主推机型。

●江淮国四车型：格尔发发动机：迈斯福（MaxxForce）和潍柴WP10 技术路线：高压共轨+SCR●北奔国四车型：V3HT重卡发动机：潍柴WP12技术路线：SCR●上汽依维柯红岩国四车型：杰狮发动机：上菲红科索9和科索13技术路线：高压共轨+SCR●联合卡车国四车型：U460发动机：玉柴联合动力6K10和6K12 技术路线：高压共轨+SCR。

上柴电站用柴油机系列性能参数表————————————————————————————————作者：————————————————————————————————日期：上海柴油机股份有限公司电站用柴油机性能参数表上海柴油机股份有限公司SC系列电站用柴油机性能参数表发动机系列：SC5D 排量: 5.3 L；压缩比：17.3：1缸径: 114 mm；冲程:130 mm 日期：2006年6月柴油机型号SC5D108D SC5D122D SC5D145D 基本输出功率(12h)（kW）72 82 95备用功率（1h）（kW）80 90 105标定转速（r/min）1500 1500 1500标定点燃油消耗率 (g/kW . h) ≤215 ≤215 ≤215型式增压增压增压，空空中冷1m处噪声(dB(A)) ≤98排放TierⅠ(可升级到TierⅡ)机油总容量 (L) 17.5冷却水总容量 (L) (仅指柴油机) 5.5排气烟度（FSN）≤2.0排气温度（℃）（涡后）≤550调速器电子调速器稳态调速率(%) 5(0~5%可调)波动率(%) ≤0.5转速稳定时间(S) ≤5起动方式电起动（24V）机油消耗率(g/kW. h)≤0.6最低空载转速（r/min）600~700曲轴旋转方向逆时针（从飞轮端看）柴油机外型尺寸(mm) 1273×830×1264净重(kg) 540飞轮/飞轮壳SAE11 1/2#飞轮和SAE2#飞轮壳，起动齿圈齿数:145上海柴油机股份有限公司SC系列电站用柴油机性能参数表发动机系列：SC8D 排量: 8.27 L；压缩比：18：1缸径: 114 mm；冲程: 135 mm 日期：2006年6月柴油机型号SC8D200D SC8D220D基本输出功率(12h)（kW）132 146备用功率（1h）（kW）145 160标定转速（r/min）1500 1500标定点燃油消耗率 (g/kW. h) ≤205型式增压、空空中冷1m处噪声(dB(A)) ≤100排放TierⅠ(可升级到TierⅡ)机油总容量 (L) 24冷却水总容量 (L)(仅指柴油机) 8.2排气烟度（FSN）≤1.5排气温度（℃）（涡后）≤500调速器电子调速器稳态调速率(%) 5(0~5%可调)波动率(%) ≤0.5转速稳定时间(S) ≤5起动方式电起动（24V）机油消耗率(g/kW. h) ≤0.6最低空载转速（r/min）600~700曲轴旋转方向逆时针（从飞轮端看）柴油机外型尺寸(mm) 1402×759×1192净重(kg) 660飞轮/飞轮壳SAE11 1/2#飞轮和SAE2#飞轮壳，起动齿圈齿数:125上海柴油机股份有限公司SC系列电站用柴油机性能参数表发动机系列：SC9D 排量:8.82L；压缩比：18：1缸径: 114 mm；冲程: 144 mm 日期：2006年6月柴油机型号SC9D245D SC9D280D基本输出功率(12h)（kW）163 185备用功率（1h）（kW）180 204标定转速（r/min）1500 1500标定点燃油消耗率 (g/kW. h) ≤205型式增压、空空中冷1m处噪声(dB(A)) ≤100排放TierⅠ(可升级到TierⅡ)机油总容量 (L) 24冷却水总容量 (L) (仅指柴油机) 8.2排气烟度（Rb）（波许单位）≤1.5排气温度（℃）（涡后）≤500调速器电子调速器稳态调速率(%) 5(0~5%可调)波动率(%) ≤0.5转速稳定时间(S) ≤5起动方式电起动（24V）机油消耗率(g/kW. h) ≤0.4最低空载转速（r/min）≤700曲轴旋转方向逆时针（从飞轮端看）柴油机外型尺寸(mm) 1402×759×1192净重（kg）680飞轮/飞轮壳SAE11 1/2#飞轮和SAE2#飞轮壳，起动齿圈齿数:125上海柴油机股份有限公司SC系列电站用柴油机性能参数表发动机系列：SC11C 排量:10.45L；压缩比：15：1缸径:120.65mm；冲程:152.4 mm日期：2006年6月柴油机型号SC11C300D SC11C350D基本输出功率(12h)（kW）200 225备用功率（1h）（kW）221 248标定转速（r/min）1500 1800 1500标定点燃油消耗率 (g/kW. h) ≤215 ≤210型式增压、水空中冷增压、空空中冷1m处噪声(dB(A) ) ≤98排放TierⅠ机油总容量 (L) 27.5冷却水总容量 (L) 20排气烟度（Rb）（波许单位）≤2.5≤2.0排气温度（℃）（涡后）≤600 ≤550调速器电子调速器稳态调速率（%）5(0~5%可调)波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤0.5最低空载转速（r/min）≤800发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1679×810×1277 1700×1220×1277 净重（kg）960飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1#；起动齿圈齿数:156上海柴油机股份有限公司4135系列电站用柴油机性能参数表发动机系列：4135缸径: 135 mm 日期：2007年7月柴油机型号4135D-1 4135AD基本输出功率(12h)（kW）58.8 73.5备用功率（1h）（kW）65 81标定转速（r/min）1500 1500标定点最低燃油消耗率 (g/kW. h) 210型式自然吸气自然吸气压缩比16.5:1 17:1冲程(mm) 140 150排量(L) 8 8.6缸径(mm) 1351m处噪声(dB(A) ) ≤117排放符合JB8891规定机油总容量 (L) 25冷却水总容量 (L) (仅指柴油机) 16排气烟度（FSN）≤3≤3排气温度（℃）（涡后）≤550 ≤550调速器机械调速器稳态调速率（%） 5波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤1.2最低空载转速（r/min）≤600发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1093×777×1198净重（kg）870飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1# 或135接口上海柴油机股份有限公司4135系列电站用柴油机性能参数表发动机系列：4135排量: 8.6L；压缩比：17：1缸径: 135 mm；冲程:150mm 日期：2007年7月柴油机型号4135AZD-1 4135AZD 4135AZD-2 基本输出功率(12h)（kW）90 108 117备用功率（1h）（kW）99 119 129标定转速（r/min）1500 1500 1500标定点最低燃油消耗率 (g/kW . h) 205型式增压增压增压1m处噪声(dB(A)) ≤117排放符合JB8891规定机油总容量 (L) 25冷却水总容量 (L) (仅指柴油机) 16排气烟度（FSN）≤2.0排气温度（℃）（涡后）≤600调速器机械稳态调速率(%) 5波动率(%) ≤0.5转速稳定时间(S) ≤5起动方式电起动（24V）机油消耗率(g/kW. h)≤1.2最低空载转速（r/min）≤600曲轴旋转方向逆时针（从飞轮端看）柴油机外型尺寸(mm) 1266×744×1725净重(kg) 870飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1# 或135接口上海柴油机股份有限公司6135系列电站用柴油机性能参数表发动机系列：6135 日期：2007年7月柴油机型号6135D-3 6135AD基本输出功率(12h)（kW）88.3 110.3备用功率（1h）（kW）97 121标定转速（r/min）1500 1500标定点最低燃油消耗率 (g/kW. h) 210型式自然吸气自然吸气压缩比16.5:1 17:1冲程(mm) 140 150排量(L) 12 12.88缸径(mm) 1351m处噪声(dB(A) ) ≤117排放符合JB8891规定机油总容量 (L) 28冷却水总容量 (L) 24排气烟度（FSN）≤3≤3排气温度（℃）（涡后）≤550 ≤550调速器机械调速器稳态调速率（%） 5波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤1.2最低空载转速（r/min）≤600发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1435×797×1236净重（kg）1160飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1# 或135接口上海柴油机股份有限公司6135系列电站用柴油机性能参数表发动机系列：6135 日期：2007年7月柴油机型号6135JZD 6135AZD-1 基本输出功率(12h)（kW）140 155备用功率（1h）（kW）154 170.5标定转速（r/min）1500 1800 1500标定点最低燃油消耗率 (g/kW. h) 205型式增压压缩比16:1 17:1冲程(mm) 140 150排量(L) 12 12.88缸径(mm) 1351m处噪声(dB(A) ) ≤117排放符合JB8891规定机油总容量 (L) 28冷却水总容量 (L) 24排气烟度（FSN）≤3≤3排气温度（℃）（涡后）≤600 ≤600调速器机械调速器稳态调速率（%） 5波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤1.2最低空载转速（r/min）≤600发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1535×797×1321净重（kg）1250飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1# 或135接口上海柴油机股份有限公司G128系列电站用柴油机性能参数表发动机系列：G128 排量:12.88L；压缩比：17：1缸径:135mm；冲程:150 mm日期：2007年7月上海柴油机股份有限公司G128系列电站用柴油机性能参数表发动机系列：G128 排量:12.88L；压缩比：17：1缸径:135mm；冲程:150 mm日期：2007年7月柴油机型号G128ZLD G128ZLD2基本输出功率(12h)（kW）187 206备用功率（1h）（kW）206 227标定转速（r/min）1500 1500标定点最低燃油消耗率 (g/kW. h) 200型式增压、中冷增压、中冷1m处噪声(dB(A) ) ≤117排放TIER 1机油总容量 (L) 28冷却水总容量 (L) 23排气烟度（FSN）≤3≤3排气温度（℃）（涡后）≤600 ≤600调速器机械调速器稳态调速率（%） 5波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤0.7最低空载转速（r/min）≤700发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1633×810×1490 1805×810×1550 净重（kg）1200飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1# 或135接口柴油机型号G128ZLD1 G128ZLD11基本输出功率(12h)（kW）236 280备用功率（1h）（kW）260 308标定转速（r/min）1500 1500标定点最低燃油消耗率 (g/kW. h) 200型式增压、中冷增压、中冷1m处噪声(dB(A) ) ≤117排放TIER 1机油总容量 (L) 28冷却水总容量 (L) 23排气烟度（FSN）≤3≤3排气温度（℃）（涡后）≤600 ≤600调速器电子调速器电子调速器稳态调速率（%）5(0~5%可调)波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤0.7最低空载转速（r/min）≤700发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1505×1063×1372 1581×1090×1361 净重（kg）1200飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1# 或135接口上海柴油机股份有限公司12V135系列电站用柴油机性能参数表发动机系列：12V135 日期：2007年7月柴油机型号12V135AD 12V135JZD基本输出功率(12h)（kW）220.6 280备用功率（1h）（kW）242.7 308标定转速（r/min）1500标定点最低燃油消耗率 (g/kW. h) 215 210型式自然吸气增压压缩比16.5:1冲程(mm) 150 140排量(L) 25.76 240缸径(mm) 1351m处噪声(dB(A) ) ≤117排放符合JB8891规定机油总容量 (L) 75冷却水总容量 (L) 48排气烟度（FSN）≤3≤3排气温度（℃）（涡后）≤500 ≤500调速器机械调速器稳态调速率（%） 5波动率（%）≤0.5转速稳定时间（S）≤7起动方式电起动(24V)机油消耗率(g/kW. h) ≤1.5最低空载转速（r/min）≤650发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 2015×1145×1362 1940×1344×1492 净重（kg）1650 1750飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1/2# ，1＃或135接口上海柴油机股份有限公司12V系列电站用柴油机性能参数表发动机系列：12V 排量:26L；压缩比：16：1缸径:135mm；冲程:150mm日期：2006年6月柴油机型号12V135AZD 12V135AZLD基本输出功率(12h)（kW）300 339备用功率（1h）（kW）330 372标定转速（r/min）1500 1500标定点最低燃油消耗率 (g/kW. h) 205 200型式增压增压、中冷1m处噪声(dB(A) ) ≤119 dB(A)排放符合JB8891规定机油总容量 (L) 75冷却水总容量 (L) 48排气烟度（Rb）（波许单位）≤3.1≤2.5排气温度（℃）（涡后）≤500 ≤500调速器机械调速器稳态调速率（%） 5波动率（%）≤0.5转速稳定时间（S）≤7起动方式电起动(24V)机油消耗率(g/kW. h) ≤1.5 ≤1.0最低空载转速（r/min）≤650发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm) 1958×1732×17742495×1598×1909(包括水箱)净重（kg）1850±50飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1/2# ，1＃或135接口上海柴油机股份有限公司12V系列电站用柴油机性能参数表发动机系列：12V 排量:26.6L；压缩比：16.4：1缸径:135mm；冲程:155 mm日期：2006年6月柴油机型号12V135BZLD 12V135BZLD1 12V135BZLD2 基本输出功率(12h)（kW）405 505 459备用功率（1h）（kW）445 555 505标定转速（r/min）1500 1500 1500标定点最低燃油消耗率 (g/kW. h) 200型式增压、中冷增压、中冷增压、空空中冷1m处噪声(dB(A) ) ≤ 119 dB(A)排放符合JB8891规定机油总容量 (L) 75 58冷却水总容量 (L) 48排气烟度（Rb）（波许单位）≤2.0≤2.5排气温度（℃）（涡后）≤500 ≤550 ≤600调速器电子调速器稳态调速率（%）5(0~5%可调) 1(0~5%可调)波动率（%）≤0.5转速稳定时间（S）≤5起动方式电起动(24V)机油消耗率(g/kW. h) ≤1.0最低空载转速（r/min）≤750发动机旋转方向逆时针（面向飞轮端）柴油机外型尺寸(mm)(包括水箱) 2475×1800×1673 2475×1800×1920 2475×1800×1918 净重（kg）1900±50飞轮/飞轮壳飞轮采用SAE14#,飞轮壳采用SAE1/2#，1＃推荐使用：飞轮采用SAE18#,飞轮壳采用0＃；飞轮采用18#，飞轮壳采用0#；。

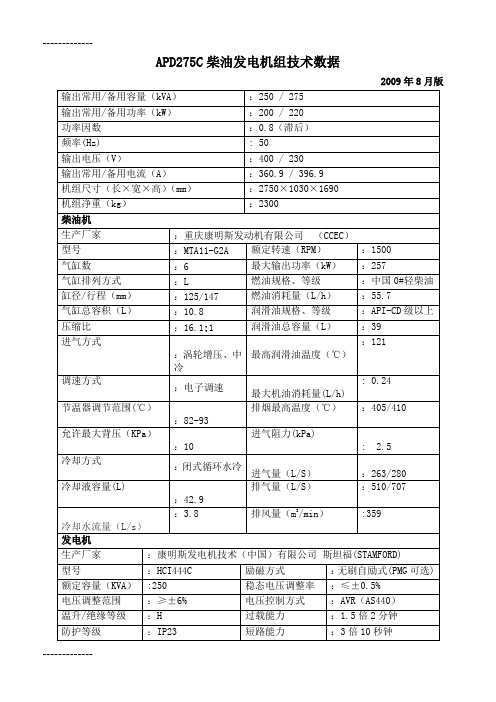

APD275C柴油发电机组技术数据
2009年8月版
APD330C柴油发电机组技术数据
2009年8月版
APD350C柴油发电机组技术数据
2009年8月版
APD375C柴油发电机组技术数据
2009年8月版
APD388C柴油发电机组技术数据
2009年8月版
APD413C柴油发电机组技术数据
2009年8月版
APD450C柴油发电机组技术数据
2009年8月版
APD413C柴油发电机组技术数据
2009年8月版
APD500C柴油发电机组技术数据
2009年8月版
APD550C柴油发电机组技术数据
2009年8月版
APD600C柴油发电机组技术数据
2009年8月版
APD650C柴油发电机组技术数据
2009年8月版
APD680C柴油发电机组技术数据
2009年8月版
APD688C柴油发电机组技术数据
2009年8月版
APD688C柴油发电机组技术数据
2009年8月版
ACP713C柴油发电机组技术数据
注：以上技术数据仅供参考。

APD825C柴油发电机组技术数据
2009年8月版
APD888C柴油发电机组技术数据
APD1000C柴油发电机组技术数据
2009年8月版
APD1100C柴油发电机组技术数据
2009年8月版
注：以上技术数据仅供参考。

APD1250C柴油发电机组技术数据
2009年8月版
-------------
------------- APD1375C柴油发电机组技术数据。

潍柴发动机柴油机:diesel engine 水冷：Wat er Cooled机型变型编号排放：欧二排量* 4L 系列’226B系列道依茨:DEUTZ公司増压；TurboD 615.58WD615系列欧【1机型变型编号-------- 缸挑量:1. 5L 缸数:六缸柴油机：di esel eng i ne水冷：Water CooledWD618系列欧【I 耳禅18申6― 马力：360马力---------- 缸排量:1. 8L---------- 缸数:六缸WD12系列欧【I 马力：336马力排量:12L柴油机:diesel engine 水冷：Wat er Cooled竿甲° ~ 马力：150马力排量:4L柴动力；Wei chai Powers 晋9 •甲0~|马力：210马力 |排書6LWP6系列国111 潍柴动力：Weichai Power-马力:270马力■排量:12L潍柴动力：Weichai Power附件：马力部分的机型编号.可以统一说WP10.240NE31注：成机型编号，需 要解释的是：有些编号数一一潍柴EGRWP10.240E32有些机型编号数字与代代字直接代表马力。

发动机的型号编制规则。

E3不-致 时在这个表表马力的大小不一致。

国【II （欧II ）表N 代表减速增里统一说成编 号，一致时统一说成了马代WP12系列国【11/国IVWP10系列国IIIWP4系列国山•马力：240马力卡量：10L 雒柴动力：Weichai Power 10-240表内EGR2代衣外込.式矩1其余编号与其力。

希望大家注意EGR H A EGRo他编号相同重汽发动机WD415 系列欧U、WD615系列欧u欧inW D615. 47机型变型编号缸排量:1・5L_气甲数:六缸柴油机:diesel engineWater CooledW T 615.91机型变型编号单缸排量:1.5L 气缸数:六缸天然气发动机 <Water Cooled WT615系列欧DID12•34-30「—排放:欧三_______ 马力：340马力1 ----------- 排量；12L柴油机:diesel engine芈辛邮翠題驚雪鑫）TI机型编号I 单缸排量1.3L________ 气缸数：六缸柴油机：Diesel engine ______________ 水冷！Water cooled说成编号，一致时统一说成了马力。

发动机的维护保养扭矩规格一般说明警告：如果紧固件不配套或型号不对，会造成设备损坏和伤人。

在使用过程中，应注意区别公制紧固件和英制紧固件。

有关紧固扭矩的相关说明，见发动机维修手册。

在安装紧固件前，应检查这些紧固件是否全新。

螺栓和螺纹不得有磨损或损坏。

螺纹上不得有毛刺或缺口。

紧固件表面应无锈蚀。

清洗时，应使用防锈清洗剂进行清洗。

除此以外，不需要对紧固件螺纹进行润滑。

在装运和存放过程中，紧固件的防锈处理应由紧固件的供应商完成。

有关紧固件的润滑见发动机维修手册。

英制紧固件的标准紧固扭矩表5公制紧固件的标准紧固扭矩表8软管卡箍的标准紧固扭矩图34表9恒扭矩软管卡箍的标准紧固扭矩任何标准软管卡箍都可用恒扭矩软管卡箍代替。

更换时，恒扭矩软管卡箍的规格应与原软管卡箍相一致。

当温度急剧变化时，软管卡箍将会膨胀，从而造成软管卡箍松动和软管漏水。

目前已有因软管卡箍松动而造成机件损坏的报告。

如采用恒扭矩软管卡箍则可有效防止此类事故的发生。

图35安装恒扭矩软管卡箍时应使用扭力扳手。

卡箍的安装应满足以下要求：●螺钉头部(1)应伸出壳体6.35毫米(见图中标距X)●当螺钉(2)的紧固扭矩达到11±1N m时，弹簧垫圈将被压平。

机油规格机油规格概述目前政府部门已对发动机尾气排放做出了要求，因此应使用满足以下要求的润滑油。

发动机制造商协会(EMA)润滑油分级标准“发动机制造商协会柴油机润滑油选用指南”是经Caterpillar认可的。

有关该指南的详细内容，见EMA的最新刊物“EMALRG-1”。

美国石油协会(API)润滑油分级标准美国石油协会颁布的“发动机润滑油许可和认证体系”是经Caterpillar认可的。

有关该体系的详细资料，见API的最新刊物API No.1509。

一般通过API认证的润滑油，都带有API字样。

图36 API标记API于1996年1月起已不再将润滑油分为CC、CD、CD-2和CE级。

现行分级规定见表10。
