压力表选型指南
◆样本中所列仪表，一般适用于测量无爆炸危险、不结晶、不凝固以及对铜和铜合金
不起腐蚀作用的液体、气体和蒸汽等介质的压力。
仪表内部采用不锈钢材质的，可用于测量具有腐蚀性，但无爆炸危险、不结晶、不凝固的液体、气体和蒸汽等介质的压力。
隔膜式仪表，可用于测量具有强腐蚀性、高粘度、易结晶或含有固体颗粒的液体介质的压力。
◆压力表一般使用至测量上限值的3/4，测量波动压力时，使用至测量上限值的2/3。
◆耐震型1.6MPa以下的仪表，因大气压的变化会造成仪表内外压差，可能会出现指针
不回零的现象，此时可在仪表注油橡胶塞上扎一小孔，让仪表内腔与大气相通即可。
◆
◆本公司样本中字母代号的含义为：
◆本公司仪表的接头螺纹采用国家标准，也可根据用户的要求，制成管累纹，如G1/4、
ZG1/4、Z1/4、G3/8、ZG3/8、Z3/8、G1/2、ZG1/2等。
◆本样本中所给出的外形尺寸，随着科技的发展和产品的不断改进，会有所不同，请
届时和我公司保持联系。
◆本公司样本中所列法兰，均按化工部HG标准、国家GB标准，也可按日本HS标准、
美国ANSI标准制造。
◆订货须知：
订货时请注明产品名称、型号规格、测量范围、精度等级、接口螺纹、法兰通径尺寸等参数，以及购货数量和到货日期等。
以免影响你的使用。
◆压力单位换算表：
无锡市惠华特种仪表有限公司。

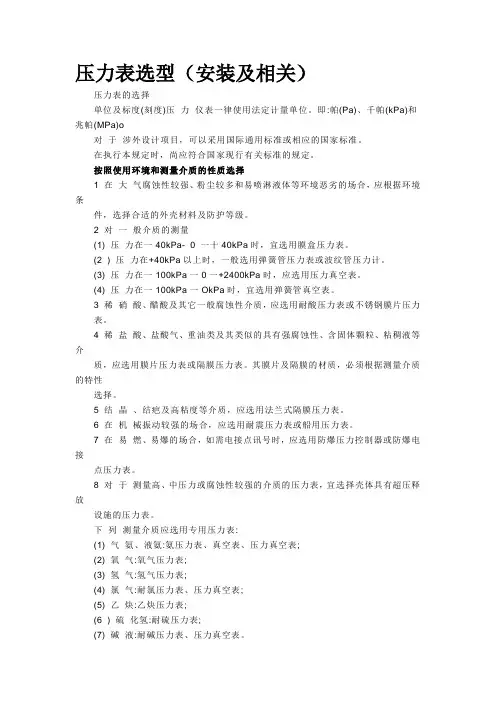

压力表选型（安装及相关）压力表的选择单位及标度(刻度)压力仪表一律使用法定计量单位。
即:帕(Pa)、千帕(kPa)和兆帕(MPa)o对于涉外设计项目，可以采用国际通用标准或相应的国家标准。
在执行本规定时，尚应符合国家现行有关标准的规定。
按照使用环境和测量介质的性质选择1 在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合，应根据环境条件，选择合适的外壳材料及防护等级。
2 对一般介质的测量(1) 压力在一40kPa- 0 一十40kPa时，宜选用膜盒压力表。
(2 ) 压力在+40kPa以上时，一般选用弹簧管压力表或波纹管压力计。
(3) 压力在一100kPa一0一+2400kPa时，应选用压力真空表。
(4) 压力在一100kPa一OkPa时，宜选用弹簧管真空表。
3 稀硝酸、醋酸及其它一般腐蚀性介质，应选用耐酸压力表或不锈钢膜片压力表。
4 稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质，应选用膜片压力表或隔膜压力表。
其膜片及隔膜的材质，必须根据测量介质的特性选择。
5 结晶、结疤及高粘度等介质，应选用法兰式隔膜压力表。
6 在机械振动较强的场合，应选用耐震压力表或船用压力表。
7 在易燃、易爆的场合，如需电接点讯号时，应选用防爆压力控制器或防爆电接点压力表。
8 对于测量高、中压力或腐蚀性较强的介质的压力表，宜选择壳体具有超压释放设施的压力表。
下列测量介质应选用专用压力表:(1) 气氨、液氨:氨压力表、真空表、压力真空表;(2) 氧气:氧气压力表;(3) 氢气:氢气压力表;(4) 氯气:耐氯压力表、压力真空表;(5) 乙炔:乙炔压力表;(6 ) 硫化氢:耐硫压力表;(7) 碱液:耐碱压力表、压力真空表。
10 测量差压时，应选用差压压力表。
精确度等级的选择1 一般测量用压力表、膜盒压力表和膜片压力表，应选用1.5级或2.5. 级。
2 精密测量用压力表，应选用0.4级、0.25级或0.16级。
压力表选型介绍压力表精度等级是压力表精确度等级或准确度等级的简称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.压力表精度等级含义压力表的准确度等级用压力表量程内允许误差的百分比表示，一般分为0.5、1、1.5、2、2.5、3、4级(锅炉上不使用3、4级)。
值越小，精确度越高。
例如，表盘量程0～2．5 MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％=±0．062 5 MPa；当压力表指示压力为0．8MPa时，实际气压在0．737 5～0．862 5MPa之间。
可见，压力表的实际误差不仅与精度有关，还与压力表的量程有关。
量程相同时，精度越高(即数字越小)，压力表的允许误差越小。
在精度相同的情况下，量程越大，压力表的误差越大。
压力表选用压力表的选用应根据使用要求，在满足技术要求的前提下，本着经济实用的原则综合考虑，合理选择精度等级、量程、类型和型号。
1、压力表精度等级的确定精密压力表的精度等级分别为0.1、0.16、0.25和0.4。
一般压力表的精度等级分别为1.0、1.6、2.5、4.0。
压力表准确度等级的选择方法:准确度等级应根据生产工艺要求、经济实用性、检测方法和被测压力最小值所要求的允许误差来确定。
2、压力表量程的选择1）. 测量稳定压力时，最大工作压力不应超过量程的2/3。
2）. 测量脉动压力时，最大工作压力不应超过量程的1/23）. 测量高压时，最大工作压力不应超过量程的3/54）．为保证测量准确度，最小工作压力应不低于量程的1/3。
根据上述原则，根据测得的最大压力计算出一个值后，从压力表的量程系列中选择一个略大于该值的值作为选择量程。
3．压力表种类的选择测量不同介质和使用环境要选用不同种类压力表1）．一般介质，如空气、水、蒸汽、油等，可用普通压力表。

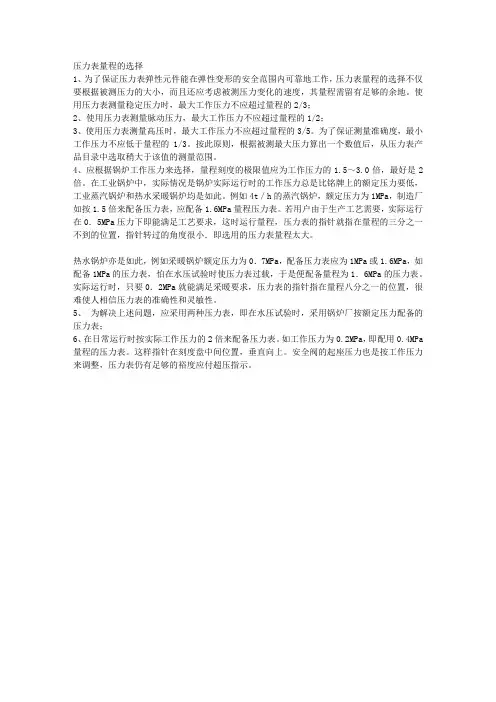

压力表量程的选择1、为了保证压力表弹性元件能在弹性变形的安全范围内可靠地工作，压力表量程的选择不仅要根据被测压力的大小，而且还应考虑被测压力变化的速度，其量程需留有足够的余地。
使用压力表测量稳定压力时，最大工作压力不应超过量程的2/3；2、使用压力表测量脉动压力，最大工作压力不应超过量程的1/2；3、使用压力表测量高压时，最大工作压力不应超过量程的3/5。
为了保证测量准确度，最小工作压力不应低于量程的1/3。
按此原则，根据被测最大压力算出一个数值后，从压力表产品目录中选取稍大于该值的测量范围。
4、应根据锅炉工作压力来选择，量程刻度的极限值应为工作压力的1.5～3.0倍，最好是2倍。
在工业锅炉中，实际情况是锅炉实际运行时的工作压力总是比铭牌上的额定压力要低，工业蒸汽锅炉和热水采暖锅炉均是如此。
例如4t／h的蒸汽锅炉，额定压力为1MPa，制造厂如按1.5倍来配备压力表，应配备1.6MPa量程压力表。
若用户由于生产工艺需要，实际运行在0．5MPa压力下即能满足工艺要求，这时运行量程，压力表的指针就指在量程的三分之一不到的位置，指针转过的角度很小．即选用的压力表量程太大。
热水锅炉亦是如此，例如采暖锅炉额定压力为0．7MPa，配备压力表应为1MPa或1.6MPa，如配备1MPa的压力表，怕在水压试验时使压力表过载，于是便配备量程为1．6MPa的压力表。
实际运行时，只要0．2MPa就能满足采暖要求，压力表的指针指在量程八分之一的位置，很难使人相信压力表的准确性和灵敏性。
5、为解决上述问题，应采用两种压力表，即在水压试验时，采用锅炉厂按额定压力配备的压力表；6、在日常运行时按实际工作压力的2倍来配备压力表。
如工作压力为0.2MPa，即配用0.4MPa 量程的压力表。
这样指针在刻度盘中间位置，垂直向上。
安全阀的起座压力也是按工作压力来调整，压力表仍有足够的裕度应付超压指示。
压力表选型及规格型号介绍一、量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的 1.5 倍;在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的 2 倍;在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值 ;在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的 1.7 倍;为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3二、型式选择测压 >0.4MPa 时，可选用弹簧管压力表;测压 <0.04MPa 时，可选用波纹管和膜盒压力表;测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置 ;测蒸汽或高于 60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈 ;脉动压力测量应附加阻尼器或耐震压力表 ;测含有粉尘气体时应设置除尘器 ;测含有液体的气体压力时应设置气液分离器;测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表 ;高压压力表 (大于 10MPa) 应有泄压安全设施。
压力真空表 YZ-50/60/75/100/150压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空及压力。
压力真空表既能测量真空，同时能测量压力，广泛应用于石油、化工、冶金等工业。
型号命名：技术参数：型号结构形式精确度%测量范围MPa YZ-50Z轴向无边-0.1 ～0； -0.1～±2.5YZ-60径向无边0.06 ；-0.1～0.15 ；YZ-60T径向带后边-0.1 ～0.3 ；-0.1 ～YZ-60Z轴向无边0.5 ；-0.1 ～0.9；YZ-60ZQ轴向带前边-0.1 ～1.5 ；-0.1 ～2.4 ；YZ-100径向无边0～0.1；0～0.16 ；YZ-100T径向带后边0～0.25 ；0～0.4；YZ-100Z轴向无边0～0.6；0～1.0 ；0～1.6；0～2.5 ；YZ-100ZQ轴向带前边0～4；0～6；0～±1.6YZ-150径向无边10 ；0～16；0～25；YZ-150T径向带后边0～40；0～60；0～YZ-150Z轴向无边100 ；YZ-150ZQ轴向带前边注：轴向可按要求带方形前边。
压力表选型(1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。
(2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。
压力表的选择、校验和安装(图)压力表种类、型号、量程、精度等级的选择。
选择主要考虑三个方面：（1）根据被测压力的大小，确定仪表量程。
对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。
为了保证测量精度，被测压力值应不低于全量程的1/3为宜。
（2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。
（3）选择时要考虑被测介质的性质。
如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。
还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。

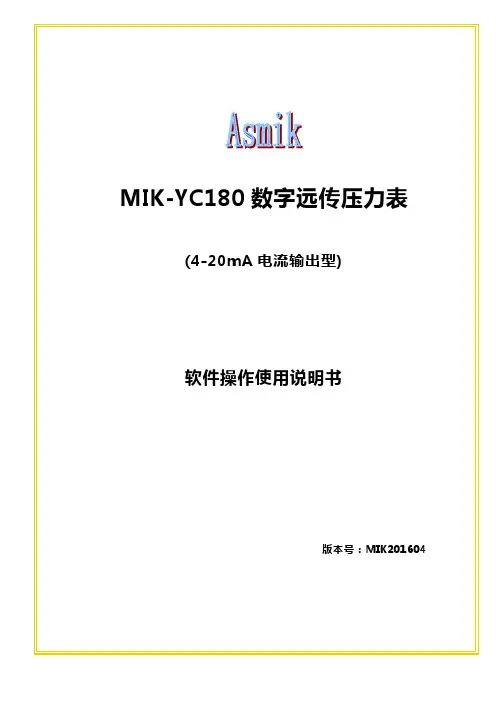

MIK-YC180数字远传压力表(4-20mA电流输出型)软件操作使用说明书版本号：MIK201604键(Loc)参数；键修键，显示本组下一个参数名；按键可以顺序翻阅参数名称，按步骤②对需要修改的参数进行设置。
查阅或设置第一组参数最键将退出设置；键可以键，（I-20）——20mA(Sn)——输入信号类型选择(信号类型改变时，必须在点按键后，再常按键退出参数设置状态，已使内部AD重新配置)（dot）――测量显示小数点位置选择（d-En）――多点标定允许：标定禁止：标定允许（d-n0）――标定点数（2～9点）(标定点数改变时，必须在点按键后，再常按键退出参数设置状态，已使内部配置重新生效)（d-00）――测量点0对应的显示及采样值（d-01）――（d-o8）――各测量点对应的显示及采样值标定操作【标定方法】1根据传感器量程及激励恒流确定输入范围;2信号范围确定后，进入第二组参数，查看参数，若参数发生变更，必须点按键确认保存，再常按键退出设置状态已使内部AD重新配置生效，若值没有变更，则继续操作;3根据显示需要设置、参数;4设置参数为允许，（仅当允许时，方可显示设置后续参数）;5根据所选压力传感器，确认标定点数并设置，若参数发生变更，也必须点按键保存，再常按键退出设置状态已使内部配置重新生效，若值没有变更，则继续操作; 6点按键到参数，设置为起始点压力显示值，并将闪烁位移到最高位（千位），待压力稳定，点按键采样该点并保存;7按步骤6设置并采样其它压力点，压力标定结束点只显示到在参数规定的点数;8点按键确认后显示参数时，表明标定结束，若重新标定，点按键，按⑥～⑦操作;9长按键不松开，退出第二组参数。
注意：标定过程中的～顺序给定的压力值大小必须是单调递增的，即后一点的给定压力值一定大于前一点给定的压力值，否则将出现标定错误(显示Err提示)。
键进入第二组第一个参数;键保存通过减键保存，表示零点校正成功！。
篇一：远传压力表-0.1～0.9 ，-0.1～1.5 ，-0.1～2.4工作条件(1)环境温度：-40～60℃(2)工作压力：静负荷：用至测量上限值的3/4交变负荷：用至测量上限值的2/3短时压力：用至测量上限值(3)相对温度：<85%结构原理本电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等所组成.电阻远传压力表机械部分的作用与一般弹簧管压力表相同。
由于电阻发送器系统设置在齿轮传动机构上，因此,当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。
同时，一次仪表也指示出相应的压力值。
远传压力表有数字远传压力表，电接点远传压力表，电阻远传压力表，差动远传压力表，耐震电阻远传压力表等区别远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
仪表内部设置一滑线电阻式发送器，可把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制，仪表也能就地指示压力，以便于现场工艺检查。
仪表由一个弹簧管压力表和一个滑线电阻式发送器等所组成。
远传压力表机械部份的作用原理与一般弹簧管压力表相同。
由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。
同时，一次仪表也指示相应的压力值。
压力变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。
测量膜片与两侧绝缘片上的电极各组成一个电容器输出的4-20ma标准信号送入到程控系统中。
精度等级市场上通用型emf的性能有较大差别，有些精度高、作用多，有些精度低、作用简单。

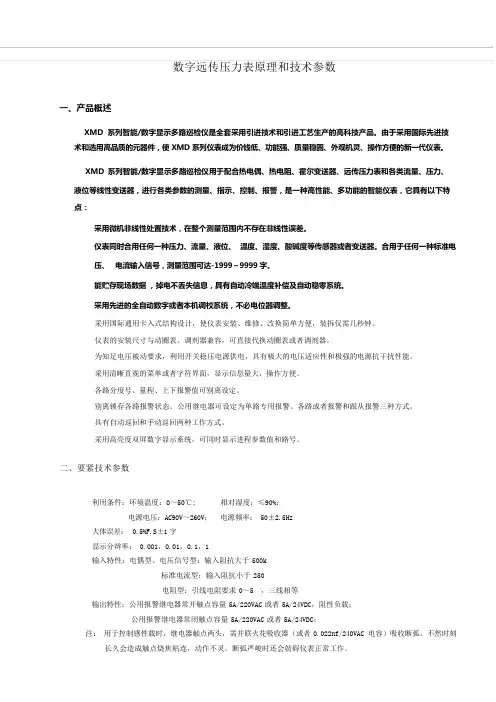

数字远传压力表原理和技术参数一、产品概述XMD 系列智能/数字显示多路巡检仪是全套采用引进技术和引进工艺生产的高科技产品。
由于采用国际先进技术和选用高品质的元器件，使 XMD 系列仪表成为价钱低、功能强、质量稳固、外观机灵、操作方便的新一代仪表。
XMD 系列智能/数字显示多路巡检仪用于配合热电偶、热电阻、霍尔变送器、远传压力表和各类流量、压力、液位等线性变送器，进行各类参数的测量、指示、控制、报警，是一种高性能、多功能的智能仪表，它具有以下特点：采用微机非线性处置技术，在整个测量范围内不存在非线性误差。
仪表同时合用任何一种压力、流量、液位、温度、湿度、酸碱度等传感器或者变送器。
合用于任何一种标准电压、电流输入信号，测量范围可达-1999～9999 字。
能贮存现场数据，掉电不丢失信息，具有自动冷端温度补偿及自动稳零系统。
采用先进的全自动数字或者本机调校系统，不必电位器调整。
采用国际通用卡入式结构设计，使仪表安装、维修、改换简单方便，装拆仅需几秒钟。
仪表的安装尺寸与动圈表、调剂器兼容，可直接代换动圈表或者调剂器。
为知足电压被动要求，利用开关稳压电源供电，具有极大的电压适应性和极强的电源抗干扰性能。
采用清晰直观的菜单或者字符界面，显示信息量大，操作方便。
各路分度号、量程、上下报警值可别离设定。
别离锁存各路报警状态。
公用继电器可设定为单路专用报警、各路或者报警和跟从报警三种方式。
具有自动巡回和手动巡回两种工作方式。
采用高亮度双屏数字显示系统，可同时显示进程参数值和路号。
二、要紧技术参数利用条件：环境温度：0～50℃;相对湿度：≤90%；电源电压：AC90V～260V；电源频率：50±2.5Hz大体误差：0.5%F.S±1字显示分辨率： 0.001，0.01，0.1，1输入特性：电偶型、电压信号型：输入阻抗大于500k标准电流型：输入阻抗小于250电阻型：引线电阻要求0～5 ，三线相等输出特性：公用报警继电器常开触点容量5A/220VAC 或者5A/24VDC，阻性负载；公用报警继电器常闭触点容量5A/220VAC 或者5A/24VDC；注：用于控制感性载时，继电器触点两头，需并联火花吸收器（或者0.022nf/240VAC 电容）吸收断弧，不然时刻长久会造成触点烧焦粘连，动作不灵。
SERIES2000-SS2000-SB2000-CBDH3-SS/3000MR(S)-SS/605-SSAccessory BezelBezelBezelBezelMaterial 304 brushed stainless steel304 stainless steelChrome plated aluminum304 brushed stainless steel Dimensions4-3/4˝ (120.7 mm) OD4-3/4˝ (120.7 mm) OD4-3/4˝ (120.7 mm) OD4-3/4˝ (120.7 mm) ODAesthetics/FunctionTapered brushed/matt SS finishElectro polished Ra 16Chrome finish Tapered brushed/matt SS finish Part Sold Separately YesYesYesYesPart Number420141-40420141-10420141-00815999-10SERIES2000DM-10002-50004000PTGDPFG2Ranges -0.05 to 0.2 in w.c.(-10 to 50 Pa) up to 0 to 30 psi (0 to 30 kPa)0.25 to 100 in w.c. (60 Pa to 24.88 kPa)(Bi-directional ranges available)0.5 in w.c. to 5 psi (125 Pa to 3 kPa)0 to 5 in w.c. up to 0 to 20 psid5 to 150 psid (0.25 to 10 bar) 5 to 25 psidServiceAir and non-combustible, compatible gases Air and non-combustible, compatible gases Air and compatible gases Air and compatible gases and oil based liquids Compatible gases and liquidsLiquids/gases compatible with SS, GFN, andfluoropolymerWetted Materials Consult factoryConsult factoryConsult factory Consult factoryAluminum or 316 SS piston; Buna-N, PTFE, or ceramic magnet sealsAluminum mounting block Housing Die cast aluminum case and bezel Glass filled plastic Glass filled nylon Die cast aluminum with impregnated hard coating Aluminum or 316 SS Glass filled nylon LensClear acrylic N/A Clear acrylic N/AAcrylic Polyester Accuracy±2 to 4% FS for most models. ±1 to 2% FS with HA option±1% FS (2% FS for ranges 1 in w.c. and below)±5% FS±3% FS (±2% or 4% for certain ranges)±2% FS ±5% FS Pressure Limits -20˝ Hg to 15 psig (-0.677 bar to 1.034 bar); MP option: 35 psig (2.41 bar); HP option: 80 psig (5.52 bar). 2 psi (14 kPa) for ≤5 in w.c. 11 psi (75 kPa)for ≥10 in w.c.30 psig (2.067 bar)-20˝ Hg to 500 psig (-0.68 to 34.4 bar)Aluminum: 3000 psi (206 bar); SS: 6000 psi (413 bar)300 psig (20.7 bar)Temperature Limits 20 to 140°F (-6.67 to 60°C)0 to 140°F (-18 to 60°C)20 to 120°F (-6.67 to 48.9°C)20 to 200°F (-6.7 to 93.3°C)N/A200°F (93°C)Process Connection 1/8˝ female NPT duplicate high and low pressure taps 1/8˝ (3 mm) ID tubing Barbed for 3/16˝ ID tubing or 1/8˝ male NPT 1/4˝ female NPT duplicate high and low pressure taps 1/4˝ female NPT 1/8˝ female NPT Enclosure Rating N/A NEMA 4X (IP66)N/AN/AN/AN/ADIFFERENTIAL PRESSUREBezelsDIFFERENTIAL PRESSUREPressure Gages/SwitchesSERIESDHIIDHDH3A3000430003000MR 3000MRSMPRanges 0.25 to 100 in w.c. (60 Pa to 24.88 kPa) (Bi-directional ranges available)0.25 to 100 in w.c. (60 Pa to 24.88 kPa) (Bi-directional ranges available)0.25 to 100 in w.c. (60 Pa to 24.88 kPa) (Bi-directional ranges available)0 to 0.25 in w.c. (0 to 60 Pa)up to 0 to 150 in w.c. (0 to 30 kPa)0 to 0.5 in w.c. up to 0 to 500 in w.c.0 to 0.25 in w.c. (0 to 60 Pa)up to 0 to 100 in w.c. (0 to 4 kPa)0 to 0.25 in w.c. (0 to 60 Pa)up to 0 to 100 in w.c. (0 to 4 kPa)0 to 0.5 in w.c. (0 to 125 kPa)up to 0 to 20 in w.c. (0 to 3 kPa)ServiceAir and non-combustible, compatible gasesAir and non-combustible, compatible gases Air and non-combustible, compatible gases Air and non-combustible, compatible gases Compatible gases and liquidsAir and non-combustible compatible gasesAir and non-combustible compatible gases Air and non-combustible, compatible gasesWetted Materials Consult factory Consult factoryConsult factory Consult factory Consult factory Consult factory Consult factory Consult factory Housing Aluminum, glass ABS plastic, UL approved 94 V-0Die cast aluminum case and bezel N/A N/A N/A N/AN/ASwitch Type (2) SPDT (2) SPDT (2) SPDT (2) DPDT (2) DPDT SPDT Solid state relay(2) SPDT Accuracy±0.5% FS±0.5% FS±0.5% FS (±1% or ±1.5 for certain ranges)±2% FS (±3% or 4% for certain ranges)±3% FS (±4% for certain ranges)±2% FS (±3% or 4% for certain ranges)±2% FS (±3% or 4% for certain ranges)±5% FSPressure Limits2 psi (≤2.5 in w.c.); 5 psi (5 to 50 in w.c.); 9 psi (100 in w.c.) 2 psi (≤2.5 in w.c.); 5 psi (5 to 50 in w.c.); 9 psi (100 in w.c.)2 psi (≤2.5 in w.c.); 5 psi (5 to 50 in w.c.); 9 psi (100 in w.c.)-20˝ Hg to 25 psig (-0.677 bar to 1.72 bar); MP option: 35 psig (2.41 bar); HP option: 80 psig (5.52 bar).-20˝ Hg to 500 psig (-0.677 bar to 34.5 bar)-20˝ Hg to 25 psig (-0.677 bar to 1.72 bar)-20˝ Hg to 25 psig (-0.677 bar to 1.72 bar)30 psig (2.067 bar)Temperature Limits 32 to 140°F (0 to 60°C)32 to 140°F (0 to 60°C)32 to 140°F (0 to 60°C)20 to 120°F (-6.67 to 48.9°C)20 to 120°F (-6.67 to 48.9°C)20 to 120°F (-6.67 to 48.9°C)20 to 120°F (-6.67 to 48.9°C)20 to 120°F (-6.67 to 49°C)Process Connection 1/8˝ female NPT Compression fitting for 1/8˝ ID tubing or barbed fitting for 3/16˝ ID tubing 1/8˝ female NPT 1/8˝ female NPT 1/4˝ female NPT 1/8˝ female NPT 1/8˝ female NPT Barbed for 3/16˝ ID tubing or 1/8˝ male NPT Enclosure RatingNEMA 4 (IP66)NEMA 4X (IP66)N/AN/AN/AN/AN/AN/ASERIESAHU1/2A-464A-320-AScale CustomizationAccessory Surface mounting kit Flush mounting kit Enclosure Customized logos/company name Material ABS plastic White ABS plastic ABSPrinted on aluminum scale Dimensions4-1/2˝ x 4-1/2˝11.1˝ x 3.7˝4-23/32˝ x 3-37/64˝ x 6-19/64˝As per customer requirement Enclosure Rating N/A N/A NEMA 1 (IP10)N/A Mounting Orientation SurfaceFlushWallN/AAesthetics/Function Quick Install accessory Cleanroom mount Quick install kit Customize your application Part Sold Separately YesYes YesN/A Part NumberA-607/A-607 with A-481A-464A-320-AN/ALOW DIFFERENTIAL PRESSUREPressure SwitchesSERIESADPSEDPS18001900MDSMDA18311640Set Point Range .08 to 20 in w.c. (20 to 5000 Pa).08 to 20 in w.c. (20 to 5000 Pa).07 to 85 in w.c. (.017 to 21 kPa).07 to 20 in w.c. (.017 to 5 kPa).5 to 50 in w.c. (.12 to 12.5 kPa).1 to 100 in w.c. (.25 to 249.1 mbar) 2.5 to 23 in w.c. (.62 to 5.7 kPa).01 to 12 in w.c. (.003 to 3 kPa)ServiceCompatible gasesCompatible gasesCompatible gases Compatible gases Air or compatible fluids on “high side”Air or compatible fluids on “high side”Compatible gases Compatible gases Wetted Materials Silicone, PA 6.6, and Polystyrene Silicone, PA 6.6, and materials UL 94 V-0 ratedConsult factoryConsult factoryPolycarbonate and polyurethane Polycarbonate and polyurethane Consult factoryConsult factoryTemperature Limits -4 to 185°F (-20 to 85°C)-4 to 185°F (-20 to 85°C)-30 to 180°F (-34 to 82°C)-30 to 180°F (-34 to 82°C)40 to 150°F (4 to 66°C)40 to 150°F (4 to 66°C)-30 to 180°F (-34 to 82°C)-30 to 110°F (-34 to 43°C)Pressure Limits 40 in w.c. (10 kPa)40 in w.c. (10 kPa)10 psig (69 kPa)45 in w.c. (11.2 kPa)15 psig (1 bar)15 psig (1 bar)10 psig (69 kPa)10 psig (69 kPa)Power Requirement None None None None NoneNoneNone NoneRepeatability1%1%2%3%Consult factory Consult factory 4%Consult factory Adjustable Deadband No No No No No No No No Set Point Indication Yes YesNoNoNo No No YesEnclosure Rating GP UL 94 V-0 rated GP , WP , or EXP GP , WP , or EXP GPGPGP GP , WP , or EXP Switch Type SPDT SPDT SPDT SPDT SPST NO SPST NO DPDT SPDT Multiple StagesNoNoNoNoNoNoNoYesProcess ConnectionHose connection for 5/16˝ OD and 1/4˝ ID tubingHose connection for 5/16˝ OD and 1/4˝ ID tubing1/8˝ female NPT1/8˝ female NPTHose barb for 1/8˝-3/16˝ ID tubingSmooth port for 1/8˝ ID tubing1/8˝ female NPT1/8˝ female NPTSERIES16201630PG19501950GH3DXSet Point Range .15 to 24 in w.c. (.04 to 6 kPa).05 to 12 in w.c. (.012 to 3 kPa) 1 in w.c. to 5 psig (.25 kPa to 3.4 bar).03 to 20 in w.c. (.007 to 5 kPa).07 to 20 in w.c. (.017 to 5 kPa)180 in w.c. to 200 psid (0.5 to 13.5 bar) 2.5 to 75 psi (.17 to 5.2 bar)ServiceCompatible gases Compatible gases Compatible gasesCompatible gases Compatible gases Compatible liquids or gases Compatible liquids or gases Wetted Materials Consult factoryConsult factoryFairprene, brass, steel, and aluminum Consult factoryConsult factoryAluminum/Nitrile or SS/FluoroelastomerBrass and fluoroelastomer Temperature Limits -30 to 130°F (-34 to 54°C)-30 to 110°F (-34 to 43°C)-10 to 180°F (-23 to 82°C)-40 to 140°F (-40 to 60°C)0 to 140°F (-18 to 60°C)-4 to 220°F (-20 to 104°F)30 to 140°F (-1 to 60°C)Pressure Limits 50 in w.c. (12.41 kPa)10 psig (69 kPa)Consult factory 45 in w.c. (11.2 kPa)45 in w.c. (11.2 kPa)1500 psig (103 bar)200 psig (13.8 bar)Power Requirement None None None None24 VDC, 120 or 240 VAC NoneNone Repeatability1%1%1%Consult factory Consult factory Consult factory 2%Adjustable Deadband No No No No No No Yes Set Point Indication NoYesYesNoNoNo No Enclosure Rating GP and WP GP and WP GP , WP , or EXP WP and EXP WP and EXP EPWP Switch Type (2) SPDT SPDT SPDT or DPDT SPDT SPDT SPDT or DPDT SPDT Multiple StagesYesNoNoNoNoNoNoProcess Connection1/8˝ female NPT1/8˝ female NPT1/8˝ female and 1/2˝ male NPT1/8˝ female NPT1/8˝ female NPT1/8˝ female NPT1/4˝ female NPTSERIES616KD677B668668B/D 607 607D 608Ranges 1 to 20 in w.c. (250 to 5000 Pa) to 5000 Pa (Bi-directional available).1 to 25 in w.c. (25 to 6200 Pa) (Bi-directional available).25 to 100 in w.c. (62 to 25000 Pa) (Bidirectional available).1 to 100 in w.c. (25 to 25000 Pa) (Bi-directional available).10 to 25 in w.c. (25 to 6200 Pa) (Bi-directional available).10 to 25 in w.c. (25 to 6200 Pa) (Bi-directional available)0.1 to 25 in w.c. (25 to 6200 Pa) (Bi-directional available)Accuracy 616KD-A: ±0.25% FS; 616KD-B: ±1% FS; 616KD-C: ±2% FS ±0.4% FS±1% FS ±0.8% FS ±0.5% or ±0.25% FS ±0.25% FS ±0.5% or ±0.25% FSWetted Materials Consult factory302 SS, glass, nickel, silicone rubber, and brassConsult factory Consult factoryConsult factory302 SS, glass, nickel, silicone rubber, and brass Consult factory Comp. Temp. Limits 20 to 122°F (-6.67 to 50°C)0 to 185°F (-18 to 85°C)0 to 150°F (-18 to 65°C)40 to 170°F (4.4 to 77°C)35 to 135°F (2 to 57°C)0 to 170°F (-18 to 77°C)0 to 160°F (-18 to 71°C)Oper. Temp. Limits 0 to 140°F (-17.8 to 60°C)0 to 185°F (-18 to 85°C)0 to 150°F (-18 to 65°C)0 to 170°F (-18 to 77°C)-20 to 160°F (-29 to 160°C)0 to 170°F (-18 to 77°C)-20 to 185°F (-28 to 85°C)Output Signal 4 to 20 mA or field selectable 0 to 10/0 to 5/2 to 10/1 to 5 V4 to 20 mA DC 4 to 20 mA4 to 20 mA, 0 to 10 VDC, or 0 to5 VDC 4 to 20 mA DC4 to 20 mA4 to 20 mAElec. Connection Screw-type terminal block Screw-type terminal block Screw-type terminal block Screw-type terminal blockScrew-type terminal blockScrew-type removable terminal block Screw-type terminal block, Two 1/2˝ female NPT conduit Process Connection Barbed for 1/8˝ and 3/16˝ ID rubber or vinyl tubing3/16˝ OD barbed brass pressure fittings 3/16˝ OD fitting for 1/4˝ ID tubing 3/16˝ OD barbed brass for 1/8˝ ID push-on tubingBarbed stainless steel for 3/16˝ ID tubing Barbed fittings for 1/8˝ ID tubing 1/4˝ female NPT Enclosure RatingNEMA 1 (IP20)NEMA 4 (IP66)Fire retardant glass filled polyesterUL 94 V-0 ratedNEMA 2N/ANEMA 4X (IP66)LOW DIFFERENTIAL PRESSURE - INDICATINGPressure Transmitters and TransducersSERIES616WDM-2000605MS2ISDPRanges 6 in w.c. to 2.5 kPa.1 to 5 in w.c. (Bi-directional available)Vacuum, .5 to 50 in w.c. (60 to 1500 Pa)0.1 in w.c. to 28 in w.c. (25 Pa to 6975 Pa)(Bi-directional available)0.1 to 100 in w.c. (Bi-directional available)Accuracy±0.25% FS, display accuracy ±0.5%±1% FS±0.5% or ±2% FS±1% or ±2% FS±0.5% FSWetted Materials Consult factory Consult factory Consult factoryConsult factory Consult factoryComp. Temp. Limits N/AN/A32 to 120°F (0 to 48.9°C)N/A32 to 140°F (0 to 60°C)Oper. Temp. Limits 0 to 150°F (-17.8 to 66°C)20 to 120°F (-7 to 49°C)20 to 120°F (-6.67 to 48.9°C)0 to 150°F (-18 to 66°C)32 to 140°F (0 to 60°C)Output Signal4 to 20 mA (2-wire), 0 to5 VDC, or 0 to 10 VDC (3-wire)4 to 20 mA4 to 20 mA4 to 20 mA (2-wire), 0 to5 VDC, 0 to 10 VDC (3-wire) 4 to 20 mA DC Elec. Connection 3-wire terminal block for 16 to 26 AWGScrew-type terminal block Screw-type terminal block 3-wire terminal block for 16 to 22 AWG M-12 4-pin connector Process Connection Barbed for 1/8˝ and 3/16˝ ID rubber or vinyl tubing 1/8˝ ID tubing 1/8˝ female NPT 3/16˝ I.D. tubing (5 mm ID); Max OD 9 mm 1/8˝ female NPT Enclosure RatingNEMA 4X (IP66)N/AN/ANEMA 4X (IP66)NEMA 4X (IP66)SINGLE PRESSUREPressure GagesSERIES3100636D629C629C-3V647645WWDPRanges6 in w.c. to 0-1000 psig 15 to 300 psi 5 psid to 500 psid (0.5 to 30 bar) 5 psid to 500 psid (0.5 to 30 bar)1 in w.c. to 0-30 psid (245 Pa to 0-2.0 bar) 1 to 100 psid (0.07 to 6.5 bar) (Bi-directional ranges available) 5 to 250 psi Accuracy±0.075% FS ±0.5% FS ±0.50% FS ±0.50% FS±1% FS±0.25% FS±1% FSWetted Materials 316L SS316L SS316, 316L SS316, 316L SS, Brass 360, Copper, Reinforced acetal copolymerBrass, vinyl, glass-filled polyester, silicon, florosilicone 17-4 PH SS, Fluoroelastomer, Silicone Consult factoryComp. Temp. Limits N/A-20 to 180°F (-29 to 82°C)0 to 175°F (-18 to 79°C)0 to 175°F (-18 to 79°C)N/A30 to 150°F (-1 to 65°C)32 to 130°F (0 to 54°C)Oper. Temp. Limits -40 to 185°F (-40 to 85°C)-40 to 212°F (-40 to 100°C)0 to 200°F (-18 to 93°C)0 to 200°F (-18 to 93°C)32 to 122°F (0 to 50°C)0 to 175°F (-18 to 80°C)-4 to 185°F (-20 to 85°C)Output Signal4 to 20 mA or HART ® Communication4 to 20 mA or 1 to5 VDC2-wire: 4 to 20 mA; 3-wire:Selectable 0 to 5, 1 to 5, 0 to 10, or 2 to 10 VDC2-wire: 4 to 20 mA; 3-wire:Selectable 0 to 5, 1 to 5, 0 to 10, or 2 to 10 VDC4 to 20 mA4 to 20 mASelectable 0 to 5, 0 to 10, and 0 to 5 VDC; 4 to 20 mA Elec. Connection (2) 1/2˝ female NPT conduit, screw terminal 2´ (61 cm) cable, 3/4˝ female NPT conduit Screw-type removable terminal block; 1/2˝ female NPT conduit Screw-type removable terminal block; 1/2˝ female NPT conduit Screw-type terminal block Screw-type terminal block 1/2˝ conduitProcess Connection 1/4˝ female NPT 1/2˝ female NPT 1/4˝ female NPT 1/4˝ female NPT1/8˝ female NPT 1/4˝ female NPT 1/8˝ female NPT internal Enclosure RatingNEMA 4X (IP66)NEMA 4 (IP66)NEMA 4X (IP66)Non-LCD designed to meet NEMA 4X (IP66)N/ANEMA 4X (IP66)NEMA 4 (IP66)SERIESUGI/UGJ/UGKSG1/SG3SGX/SGY/SGZSGP/SGOLPG4/LPG5SGF76570007000BRanges30˝ Hg to 300 psi (-1 to 20 bar)30˝ Hg to 300 psi (-1 to 20 bar)SGX: -160 to 235 in w.c. (-4000 to 6000 mm w.c.);SGY/SGZ; -30˝ Hg to 1000 psi (-1 to 70 bar)SGO - 30˝ Hg to 300 psi (-100 to 2000 kPa); SGP -160 to 160 in w.c. (-4000 to 4000 mm w.c.)-235 to 160 in w.c. (-60 to 40 kPa)-235 to 160 in w.c.(-6000 to 4000 mm w.c.)30˝ Hg to 20,000 psi (-100 to 135,000 kPa)30 to 3000 psig30 to 10,000 psigService Compatible gases/liquidsCompatible gases/liquids Compatible gases/liquids Compatible gases/liquidsCompatible gases/liquids Compatible gases/liquids Compatible gases/liquids Compatible gases/liquids Compatible gases/liquids Wetted Materials Brass connector, phosphor bronze tubeBrass connector, bronze tube Brass, bronze or SS 316L SS chamber with PTFE steel diaphragm Brass, bronze or SS316/316L SS 316L SS, Bourdon tube316L SS, Inconel ® Bourdon tubeNickel plated brass or 316L SS, Inconel ® Bourdon tube Housing Black painted steel 304 SS 304 SS304 SS LPG4: Drawn Steel; LPG5: Chrome plated304 SSPhenolic plastic with safety blow-out backBlack polycarbonate case Black polycarbonate case Accuracy UGI/UGJ: ±2.5% FS;UGK: ±1.5% FS ±2.5% FS ±1.5 to ±2.5% FS ±1.6% FS LPG4 ±1.5% FS;LPG5 ±3%-2%-3% FS ±1.6% FS (≥15 in w.c.);±2.5% FS (all other ranges)±0.5% FS ANSI/ASME (Grade 2A)±0.5% FS (Grade 2A)2%-1%-2% FS (Grade A) or 0.5% FS (Grade 2A)Pressure Limits 100% FS100% FS100% FS130% FS100% FS100% FS110 to 125% FS150% FS 150% FS Temperature Limits-4 to 140°F (-20 to 60°C)-4 to 140°F (-20 to 60°C)SGX: Ambient: -13 to 149°F (-25 to 65°C); SGY/SGZ:-4 to 140°F (-20 to 60°C)Ambient: -13 to 149°F (-25 to 65°C)Ambient: -40 to 140°F (-40 to 60°C); LPG5 -4 to 140°F (-20 to 60°C)Ambient: -13 to 149°F (-25 to 65°C);Process: 212°F (100°C)-40 to 200°F (-40 to 93°C)-65 to 180°F(-53.9 to 82.2°C)-65 to 180°F (-53.9 to 82.2°C)Process ConnectionUGI/UGJ: 1/8˝ male NPT UGK: 1/4˝ male NPT 1/8˝ male NPT 1/4˝ male NPT 1/2˝ male NPT 1/4˝ male NPT 1/4˝ male NPT 1/4˝ or 1/2˝ male NPT (2) 1/4˝ female NPT 1/2˝ male NPT x 1/4˝ female NPT Enclosure RatingN/AN/ANEMA 3 (IP54)NEMA 3N/ANEMA 3 (IP54)IP65 (NEMA 4)N/AN/ASERIESWDGDPGADPGWDPG-000DPG-100DPG-200Ranges50 to 5000 psig (3.4 to 344.7 bar)-30˝ Hg to 500 psig (-1.013 to 34.47 bar)-30˝ Hg to 500 psig (-1.013 to 34.47 bar)-14.7 to 8000 psig (-1.0 to 550 bar)-14.7 to 8000 psig (-1.0 to 550 bar)5 to 8000 psig (0.3 to 550 bar)ServiceCompatible gases/liquidsAir and compatible gases Compatible gases/liquids Compatible liquids and combustible gases Compatible liquids and combustible gases Liquids and non-combustible compatible gases Wetted Materials 304L SS316L SS, silicone sensor 316L SS Type 316L SSType 316L SSType 316L SSHousingFiberglass reinforced PP plasticABS plasticABS plasticPolycarbonate front and back cover, anodized aluminum housing, polycarbonate overlay,Buna-N O-rings, 316L SS sensor construction Polycarbonate front and back cover, anodized aluminum housing, polycarbonate overlay,Buna-N O-rings, 316L SS sensor construction Polycarbonate front and back cover, anodized aluminum housing, polycarbonate overlay,Buna-N O-rings, 316L SS sensor construction Accuracy±0.5% FS (≤1000 psig); ±1% FS (5000 psig)±1% FS±1% FS±0.5% FS±0.25% FS±0.25% FSPressure Limits 200% FS (Burst 300% FS)200% FS; 30 psig for vacuum models 200% FS; 30 psig for vacuum models 200% FS (≤1000 psi); 5000 psi (3000 psi); 7500 psi (5000 psi)200% FS (≤1000 psi); 5000 psi (3000 psi); 7500 psi (5000 psi)200% FS (≤1000 psi); 5000 psi (3000 psi); 7500 psi (5000 psi)Temperature Limits 14 to 140°F (-10 to 60°C)30 to 120°F (-1 to 49°C)30 to 120°F (-1 to 49°C)0 to 130°F (-18 to 55°C)0 to 130°F (-18 to 55°C)0 to 158°F (-18 to 70°C)Process Connection 1/4˝ male NPT 1/4˝ male NPT 1/4˝ male NPT 1/4˝ male NPT 1/4˝ male NPT 1/4˝ male NPT Enclosure RatingIP65N/AN/ANEMA 4/4X (IP66)NEMA 4/4X (IP66)NEMA 4X (IP66)SINGLE PRESSUREPressure SwitchesSERIESEDADA/DS SA11001000W/EA1FA1PS/A1VSAPS/AVSA6Set Point Range 20 to 3000 psig (1.38 to 206 bar)30˝ Hg VAC to 8000 psig (762 mm Hg VAC to 551 bar)10 to 500 psig (.7 to 34 bar) 5 to 1400 psig (.48 to 96.5 bar) 2 to 450 psig (.14 to 10.3 bar)28˝ Hg VAC to 500 psig(711 mm Hg VAC to 34.5 bar)28˝ Hg VAC to 500 psig(711 mm Hg VAC to 34.5 bar).5 to 150 psig (.03 to 10.3 bar)ServiceCompatible liquids or gases Compatible liquids or gases Compatible liquids or gases Compatible liquids or gases Compatible liquids or gases Compatible liquids or gases Compatible liquids or gases Compatible liquids or gases Wetted Materials 316 SSBrass, 403 SS, or 316 SS Aluminum, brass, or 316 SS with Buna-Nor fluorocarbonAluminum or 316 SS with polyamide, 316 SS, or Teflon ®Fluorocarbon and 316 SS Zinc and Buna-N17-4 PH SS and 303 SS Polyimide with brass or 304 SS Temperature Limits 20 to 140°F (-6.6 to 60°C)-10 to 180°F (-23 to 82°C)-30 to 180°F (-35 to 77°C)-30 to 170°F (-35 to 77°C)-40 to 175°F (-40 to 80°C)-31 to 185°F (-35 to 85°C)-65 to 225°F (-54 to 107°C)-40 to 248°F (-40 to 120°C)Pressure Limits 4500 psig (310 bar)8000 psig (551 bar)3000 psig (207 bar)3000 psig (207 bar)750 psig (51 bar)600 psig (41 bar)750 psig (51 bar)500 psig (34 bar)Power Requirement 12 to 30 VDC/AC None None NoneNoneNoneNoneNone Repeatability0.5%1%Consult factory Consult factory Consult factory Consult factory Consult factory ±10%Adjustable Deadband Yes Yes Yes No No No No No Set Point Indication Yes Yes Yes YesYesYes Yes NoEnclosure Rating WPGP , WP , or EXP WP and EXP WP or EXP GP or WP GP GP GP or WPSwitch Type (2) SPDT SPDT or DPDT SPDT or DPDT SPDT or DPDT SPDT SPDT SPDT (1) SPST NO and (1) SPST NC Multiple StagesNoYes NoNoNoNoNoNoProcess Connection1/4˝ male NPTGP/WP: 1/4˝ male NPT or 1/2˝ male NPT; EXP: 1/2˝ male NPT and 1/4˝ female NPT1/4˝ or 1/2˝ female NPT 1/4˝ female NPT1/4˝ female and 1/2˝ male NPT1/4˝ male NPT1/8˝ mail NPT1/4˝ male NPTSERIESAPA2MVSCXASet Point Range 10 in w.c. VAC to 125 psig (2.5 kPa VAC to 8.6 bar) 5 to 150 psig (.34 to 10 bar) 3 to 330 in w.c. VAC (8 to 822 mbar VAC)15 to 150 psig (1.0 to 10.3 bar)ServiceCompatible liquids or gasesCompatible liquids or gases Compatible liquids or gasesCompatible liquids or gases Wetted Materials Steel and Buna-N 04 316 SS and Teflon ®Kapton ® and brass Polycarbonate and polyurethane Silicone, steel, and SS Temperature Limits -30 to 150°F (-35 to 66°C)-40 to 250°F (-40 to 121°C)40 to 150°F (4 to 66°C)140°F (60°C)Pressure Limits 160 psig (11 bar)500 psig (34 bar)330 in w.c. (822 mbar)204 psig (14.1 bar)Power Requirement NoneNone None NoneRepeatabilityConsult factory 5%20%±5 psig (.3 bar)Adjustable Deadband No No No Yes Set Point Indication YesNoNo No Enclosure Rating GP , WP , or EXP GP or submersible GP GPSwitch Type SPDT or DPDT SPST SPDT SPST NO or NC Multiple StagesNoNoNoNoProcess Connection1/4˝ female NPT1/8˝ male NPTConsult factory1/4˝ female NPTSERIES681644682672673FDT626/628-GH 628CR636IS626Ranges 1 to 100 psi Vacuum, 15 to 1000 psig 25 to 10,000 psi 10 to 400 in pound, 1 to 1000 psi 100 to 10,000 psi (7 to 690 bar)Up to 300 psia, 8000 psig, 16 bar abs, 550 bar30 to 500 psig (4 to 400 bar)15 to 300 psi (1 to 20 bar)15 to 8000 psig (1 to 550 bar); 15 to 30 psia (1 to 3 bara)Accuracy ±0.20% FS ±0.05% FS ±0.13% FS ±0.25% FS±0.25% FS ±0.5% FS 626: ±0.25% FS; 628: ±1% FS ±1% FS±0.30% FS ±0.25% FS; 0.5% FS for absolute rangesWetted Materials316L SS17-4 PH SS17-4 PH SS318 Duplex SS, Ceramic, fluoroelastomer17-4 PH SS316 and 15-5 SS316, 316L SSCeramic, 316L SS, fluoroelastomer316L SS316 and 316L SS Comp. Temp. Limits 20 to 180°F (-7 to 80°C)-4 to 140°F (-20 to 60°C)-4 to 176°F (-20 to 80°C)-5 to 140°F (-20 to 60°C) 4 to 212°F (-20 to 100°C)0 to 170°F (-18 to 77°C)0 to 175°F (0 to 79°C)0 to 175°F (-18 to 79°C)-20 to 180°F (-29 to 82°C)0 to 176°F (-18 to 80°C)Oper. Temp. Limits -40 to 260°F (-40 to 125°C)-40 to 185°F (-40 to 85°C)-40 to 260°F (-40 to 125°C)-40 to 212°F (-40 to 100°C)-40 to 260°F (-40 to 125°C)-40 to 200°F (-40 to 93°C)0 to 200°F (0 to 94°C)0 to 185°F (-18 to 79°C)-40 to 212°F (-40 to 100°C)0 to 176°F (-18 to 80°C)Output Signal 4 to 20 mA 0 to 10 VDC (4-wire) or 4 to 20 mA (2-wire)4 to 20 mA4 to 20 mA or 0 to5 VDC4 to 20 mA4 to 20 mA or 0 to5 VDC 4 to 20 mA4 to 20 mA4 to 20 mA or 1 to5 VDC 4 to 20 mAElec. Connection15 ft (4.5 m) multi-conduit cable3ˊ cable or 6-pin male bayonet connector2 ft (61 cm) multi-conductor cableLarge DIN 43650 connector with mating plug 2 ft (61 cm) multi-conductorcable 4-pinCable, DIN connector, or 4-pin M12Cable or DIN connector 2 ft (61 cm) cable, 3/4˝ female NPT conduit 3ˊ cable or 4-pin M-12 connector Process Connection 1-1/2˝ or 2˝ sanitary clamp 1/4˝ male NPT 1/4˝ male or female NPT or BSPT1/4˝-18 male NPT 1/4˝ male NPT 7/16-20 UNF male flush diaphragm; 1/4˝ male NPT 1/4˝ male or female NPT or BSPT1/4˝ male NPT or 1/4˝ male BSPT1/2˝ female NPT 1/4˝ male or female NPT or BSPTEnclosure RatingNEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)NEMA 4X (IP66)HIGH SINGLE PRESSURE - NON-INDICATINGPressure Transmitters and TransducersHIGH SINGLE PRESSURE - INDICATINGPressure Transmitters and Transducers®SERIESDSGT EDA626/628-CBIWP3200GRanges30 to 20,000 psig & compound ranges20 to 3000 psigUp to 300 psia, 8000 psig, 16 bar abs, 550 bar 30 to 1000 psig-14.5 psig to 8500 psigAccuracy ±0.25% FS ±1% FS626: ±0.25% FS; 628: ±1% FS ±0.5% FS±0.075% FS Wetted Materials 17-4 SS, 316 SS 316L SS316, 316L SS304 and 316 SS316L SS Comp. Temp. Limits N/A32 to 122°F (0 to 50°C)0 to 175°F (0 to 79°C)-22 to 203°F (-30 to 95°C)N/AOper. Temp. Limits 14 to 140°F (-10 to 60°C)20 to 140°F (-6.6 to 60°C)0 to 200°F (0 to 94°C)32 to 158°F (0 to 70°C)-40 to 185°F (-40 to 85°C)Output Signal 4 to 20 mA 4 to 20 mA, 1 to 6 VDC, 1 to 5 VDC, 0 to 5 VDC, or 0 to 10 VDC 4 to 20 mA4 to 20 mA 4 to 20 mA or HART ® CommunicationElec. Connection3ˊ flying leadsScrew-type removable terminal blocks with (2) 1/2˝ female NPT conduit connectionsTerminal block, 1/2˝ female NPT conduit 1/2˝ female NPT (2) 1/2˝ female NPT conduit, screw terminal Process Connection 1/2˝ male NPT 1/4˝ male NPT, 1/4˝ male BSPT, or 7/16˝ SAE 1/4˝ male or female NPT or BSPT 1/2˝ female NPT 1/2˝ female NPT Enclosure Rating NEMA 4XNEMA 4X (IP66)NEMA 4X (IP66)IP65NEMA 4X (IP66)。
压力表的选型、安装及使用注意事项压力表的选型、安装及使用注意事项一、压力（差压）检测仪表的正确选用压力检测仪表的正确选用主要包括确定仪表的压力型式（如量测的是表压还是差压还是负压或是绝压）、量程范围、量测压力单位、分辨、准确度和灵敏度、外形尺寸以及是否需要远传和具有其它功能，如指示、记录、调节、报警等。
选用的主要依据：1•工艺生产过程对测量的要求，包括量程和准确度。
在静态测试（或变化缓慢）的情况下，规定被测压力的最大值选用压力表满刻度值的三分之二；在脉动（波动）压力的情况下，被测压力的最大值选用压力表满刻度值的二分之一。
常用压力检测仪表的准确度等级有0.25级,0. 4级、1. 0级、1 • 5级和2. 5级5个级等，应从生产工艺准确度要求和最经济角度选用。
仪表的最大允许误差是仪表的量程与准确度等级百分比的乘积，如果误差值超过工艺要求准确度，则需更换准确度高一级的压力仪表。
2.被测介质的性质，如状态（气体、液体）、温度、粘度、腐蚀性、法污程度、易燃和易爆程度等。
如氧气表、乙炔表，带有禁油”标志，专用于特殊介质的耐腐蚀压力表、耐高温压力表、隔膜压力表等。
3.现场的环境条件，如环境温度、腐蚀情况、振动、潮湿程度等。
如用于振动环境条件的防震压力表，须耐腐蚀的可用全不锈钢压力表。
4.适于工作人员的观测。
根据检测仪表所处位置和照明情况选用表径（外形尺寸）不等的仪表。
如锅炉及一些反应釜等一些特殊工作场所一般会选用200mm表径或更大。
5.适于工作人员的安装。
根据检测仪表安装位置和接口规格选用安装方式及接口不同的仪表。
如在管路上一般选用径向安装式，方便安装及读数，在设备的控制板上一般就选用轴向前边或轴向支架安装式，至于镙纹则需按预留接口制做，一般都可以在购买压力表的时候请厂家按要求制做，若是无法定做的则可以用变径或转换接头实现，一般情况下并不影响仪表的使用和量测准确度。
二、压力(差压)检测仪表的检定和校准仪表在使用之前，必须检定和校准。
数字压力表如何选型压力表是常见的计量器具，广泛应用于各个生产领域。
压力表的选用应根据使用要求，在满足工艺技术要求的前提下，应本着节约实用的原则全面地综合考虑，做到合理地选择精度等级、量程、种类和型号。
一、数字压力表精度等级的选择一般压力表的精度等级为：1.0/0.4/0.2/0.1级可选精密数字压力表即高精度数字压力表的精度等级可达0.005级二、数字压力表量程的选择在选择数字压力表时应明确所测压力为：负压/复合、微压、常规、超高压，所测压力不同，价格也会不同。
这里需要注意的是：1. 测量稳定压力时，最大工作压力不应超过量程的2/3。
2. 测量脉动压力时，最大工作压力不应超过量程的1/23. 测量高压时，最大工作压力不应超过量程的3/54．为保证测量准确度，最小工作压力应不低于量程的1/3。
按以上原则，根据被测最大压力算出一个数值后，从压力表量程系列中选取稍大于该值的数值即为所选量程。
三、测量介质测量不同介质和使用环境要选用不同种类压力表1．水、气、油、液对不锈钢无腐蚀的介质数字压力表均能满足2．对于特殊介质在选购时可跟厂家沟通好，通过选用不同芯体、不同材质外壳等定制的方案来实现四、是否需要带控制或远程信号要求1．有控制保护要求时可选用数显压力开关或压力控制器，数显电接点压力表等。
2．有远传要求时可选用远传型数字压力表，远传信号有4-20mA或RS485。
3．是否需要存储数据，如需要可选择记录型数字压力表（记录型数字压力表一般可存储1000万数据，通过USB连接电脑，实时导出数据）。
4．最后需要明确供电电压、螺纹接口，是否需要防爆，一般数字压力表的表盘大小是不影响价格，这个可根据实际需要进行选购。
如何选择一款价格合理的又匹配工况的产品相信是每一位用户所首先要考虑到的问题，综合以上所述，选择一款合适的数字压力表，需要考虑的压力最大过载、精度、、测量介质、量程、螺纹、供电（一般的智能数字压力表为电池供电）。
针对不同行业，如何正确选择压力表？压力测量仪表使用广泛，今天与大家分享压力表选用经验：使用者应根据被测介质和使用环境正确选择压力表量程、压力表规格型号，一般工业生产中常规用0.4级、0.2级，对压力做精密测量的场合可用精密数字压力表（精度一般在0.1级、0.05级）。
压力表量程的选择测量较稳定的压力时，最大量程应为测定值的1.5倍；测波动压力时，最大量程应为测定值的2倍。
压力表的量程范围要选择恰当，这样可以延长压力表的使用寿命。
测量不同介质和使用环境要选用不同的压力表智能数显压力表，可测量水、油、气体等对不锈钢无腐蚀的介质。
测量一般介质可选用智能数显压力表。
其外壳为不锈钢材质，有轴向和径向两种安装方式。
对于强腐蚀介质及有腐蚀性气体环境的压力测量，除采用隔离法测量外，可选用全不锈钢压力表，但全不锈钢压力表不适用外界有腐蚀性介质，这种情况可选用隔膜压力表。
注：对于某些专用压力表（例如：氧气压力表、乙炔压力表应严格禁油）有远传要求时可选用数字远传压力表，一般数字远传压力表采用四位数显，可现场实时压力，同时压力信号可远传，传输距离优于500米。
内置压力传感器，功能强大，可自行更换压力单位、校准零位误差、修正滤波常数等。
数字远传压力表可用于替代传统的指针式远传压力表或者压力变送器。
有需要耐震性能好，抗冲击性强的要求时，可选用数显电接点压力表。
数显电接点压力表是专为替代机械式电接点压力表而研发生产的，采用高精度压力传感器作为感压元件，没有机械弹簧结构，所以耐震性能好，抗冲击强。
适合用在压力冲击频繁，震动强烈的工况。
有报警、控制要求时，可选用数显压力控制器/数显压力开关。
产品功能强大，控制范围可任意调节；独立的常开常闭报警点。
适合于压力容器，自动化产线配套。
真空、负压测量可选用真空/负压专用压力开关。
真空开关可用于真空度的测量，可配套各类有油、无油真空泵使用。
用于智慧消防物联网项目配套时，可选用无线数字压力表产品。
压力表的选型、安装及使用注意事项压力表的选型、安装及使用注意事项压力表的选型、安装及使用注意事项一、压力(差压)检测仪表的正确选用压力检测仪表的正确选用主要包括确定仪表的压力型式(如量测的是表压还是差压还是负压或是绝压)、量程范围、量测压力单位、分辨、准确度和灵敏度、外形尺寸以及是否需要远传和具有其它功能，如指示、记录、调节、报警等。
选用的主要依据:1(工艺生产过程对测量的要求，包括量程和准确度。
在静态测试(或变化缓慢)的情况下，规定被测压力的最大值选用压力表满刻度值的三分之二;在脉动(波动)压力的情况下，被测压力的最大值选用压力表满刻度值的二分之一。
常用压力检测仪表的准确度等级有0.25级,0(4级、1(0级、1(5级和2(5级5个级等，应从生产工艺准确度要求和最经济角度选用。
仪表的最大允许误差是仪表的量程与准确度等级百分比的乘积，如果误差值超过工艺要求准确度，则需更换准确度高一级的压力仪表。
2(被测介质的性质，如状态(气体、液体)、温度、粘度、腐蚀性、法污程度、易燃和易爆程度等。
如氧气表、乙炔表，带有“禁油”标志，专用于特殊介质的耐腐蚀压力表、耐高温压力表、隔膜压力表等。
3(现场的环境条件，如环境温度、腐蚀情况、振动、潮湿程度等。
如用于振动环境条件的防震压力表，须耐腐蚀的可用全不锈钢压力表。
4(适于工作人员的观测。
根据检测仪表所处位置和照明情况选用表径(外形尺寸)不等的仪表。
如锅炉及一些反应釜等一些特殊工作场所一般会选用200mm表径或更大。
5(适于工作人员的安装。
根据检测仪表安装位置和接口规格选用安装方式及接口不同的仪表。
如在管路上一般选用径向安装式，方便安装及读数，在设备的控制板上一般就选用轴向前边或轴向支架安装式，至于镙纹则需按预留接口制做，一般都可以在购买压力表的时候请厂家按要求制做，若是无法定做的则可以用变径或转换接头实现，一般情况下并不影响仪表的使用和量测准确度。
二、压力(差压)检测仪表的检定和校准仪表在使用之前，必须检定和校准。
数字压力表的量程选择？测量较稳定的压力时，最大量程应为测定值的1.5倍；测波动压力时，最大量程应为测定值的2倍。
压力表的量程范围要选择前档，这样可以延长数字压力表的使用寿命。
压力表量程的选择：1.测量稳定压力时，最大工作压力不应超过量程的2/3.2.测量脉动压力时，最大工作压力不应超过量程的3.测量高压时，最大工作压力不应超过量程的4.为保证测量准确度，最小工作压力应不低于量程的1/3。
按以上原则，根据被测最大压力算出一个数值后，从压力表量程系列中选取稍大玉该值的数值即为所选量程。
数字压力表量程介绍：MD-S260数字压力表量程范围（表盘直径60mm）：负压/复合：0.1~0...0.1...1.6Mpa常规：(0.16~25）MpaMD-S280数字压力表量程范围（表盘直径80mm）：负压/复合：-0.1~0...0.1...1.6Mpa微压：0~5...10...100kPa常规：0~0.16...1.0...10...60MPa超高压：0-100/160MPa/200MPaMD-S200数字压力表量程范围（表盘直径100mm）：负压/复合：-0.1~0...0.1...1.6Mpa微压：0~5...10...100kPa常规：0~0.16...1.0...10...60MPa超高压：0-100/160MPa/200MPaMD-S210数字压力表量程范围（表盘直径1050mm）：-5kpa~5kpa...0.1...1.6Mpa0~2...10...100kPa0~0.16~60MPA0-100MPa0~10Kpa~25MPA（0.05级）特殊量程可定制！。
