CWY系列精密数字压力表使用说明书(04.19)

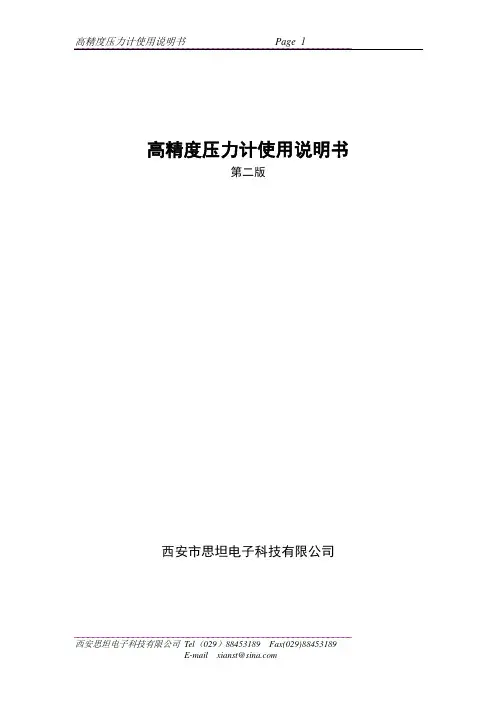

高精度压力计使用说明书第二版西安市思坦电子科技有限公司目录1高精度压力计简介1.1 概述1.2 技术指标1.3 工作原理1.4 仪器结构1.5 压力计及其相关产品清单2压力计及其相关产品操作指南2.1 仪器各部件之间的连接方法直读、回放时的连接方法3试井操作指南3.1 试井前准备工作3.2 试井结束后工作步骤4压力计标定指南4.1 标定前准备工作4.2 标定结束后应做工作5压力计检定指南5.1 检定前准备工作5.2检定结束后应做工作6 新型压力计软件包6.1 简介6.2 软件安装6.3 基本操作说明7 USB直读仪驱动安装１高精度压力计简介1.1 概述高精度压力计主要用于油、气、水井的存贮式压力计、生产测井多参数井下仪、及油井油管永久安装监测系统。

它主要由以下四个部件组成：绳帽、高温电池短节、测量短节、加重短节组成。

高精度压力计采用先进的设计方法，硬件上采用了进口的超稳定高精度石英压力传感器、低功耗高可靠性CPU、多级保护型I2C总线E2PROM、电源监视器，从硬件上保证了压力测量的精度、长期稳定性和仪器的可靠性；软件上采用了多重安全保护措施和WATCHDOG技术，进一步保证了压力计的可靠性。

机械上，整支仪器外管采用高抗腐蚀合金材料，密封方面采用金属密封和3道具有抗腐蚀材料的高温防硫橡胶圈，从而有效保证仪器在高温、高压以及强硫化氢环境下的安全使用。

1.2 技术指标高精度压力计技术指标如下：1.2.1 仪器外径：Φ22mm；Φ32mm1.2.2 仪器长度： 775 mm（Φ32mm）1.2.3 压力测量范围：0 — 60MPa1.2.4 温度测量范围：0℃— 150℃1.2.5 温度测量精度： 0.2℃1.2.6 仪器工作温度范围：-20℃— 150℃1.2.7 压力测量精度：0.2‰1.2.13 最大存储点数：20万1.2.14 最大测量间隔：18小时1.2.15 最小测量间隔：3秒1.2.16仪器功耗：休眠时：<0.06mA工作时：<16mA仪器特点和工作原理高精度压力计由传感器、记录和供电三部分组成。

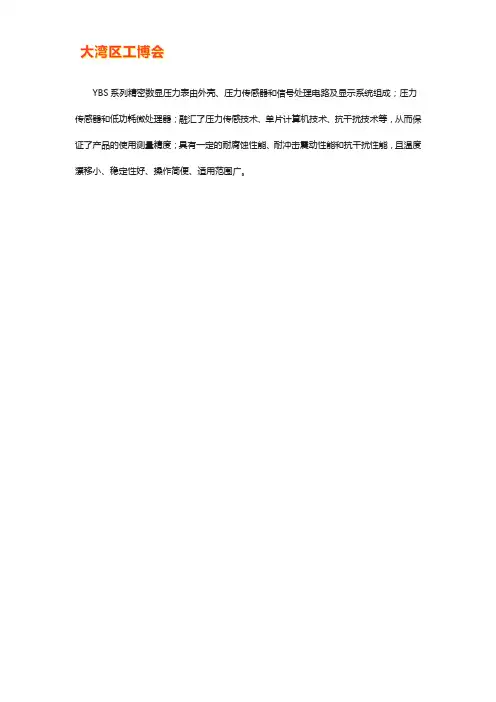

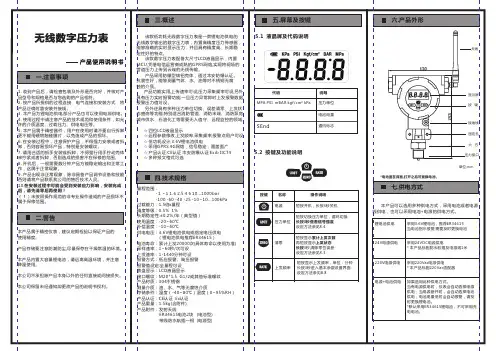

YBS系列精密数显压力表由外壳、压力传感器和信号处理电路及显示系统组成；压力传感器和低功耗微处理器；融汇了压力传感技术、单片计算机技术、抗干扰技术等，从而保证了产品的使用测量精度；具有一定的耐腐蚀性能、耐冲击震动性能和抗干扰性能，且温度漂移小、稳定性好、操作简便、适用范围广。

二、特点：1.稳定性好：采用高性能转换器配合高性能微处理器对仪表的各项性能及技术指标作连续修正，保证仪表长时间宽温度范围内使用而不影响其精度；2.可操控性强：采用薄膜面板及进口轻触按键，可任意实现开关、清零及压力单位改变；按键使用寿命长；3.读数准、功耗低：采用微功耗处理元器件及LCD液晶显示，绝无视角偏差现象，100%显示动压值；无需外部电源，内置3.6V锂电池一节，连续工作≥5-8年；4.量程宽、适用范围广：可实现-100KPa～60MPa之间各个量程段任选,最大可到100MPa；广泛适用于冶金、石油、化工、电力等各工业领域绝大部分场合的压力调节和自动化控制；是指针式精密压力表的更新换代产品；也可作为计量部门对普通压力表进行调校比对标准表使用；5.外形结构简洁、易于安装；表壳防护坚固、美观精致。

三、数显压力表说明书之操作步骤：1.开关机：长按“开／关”键≥2秒，开机或关机。

2.清零：当仪表没有压力的情况下，出现零漂，可短按“清零”键即可清零。

3．满量程查询与单位切换：长按“清零”键≥2秒，可看到最大满量程；此页短按“开关”键，切换压力单位，长按“设置”键（见图：中间按键）≥2秒，保存选择好的压力单位；长按“清零”键≥2秒，退出至主页。

四、数显压力表安装要求：1.在安装仪表之前，先检查表头及测量孔是否干净、通透；2.使用场所应选择空气流通、便于观察、易于维护和操作且无腐蚀性气体的场所。

3.该系列仪表最好采用垂直安装，安装连接螺纹是直形的，需加装软质密封垫片。

4.安装和拆卸时，应将工具位于压力表接头六角处拆卸，严禁用手拧动表头。

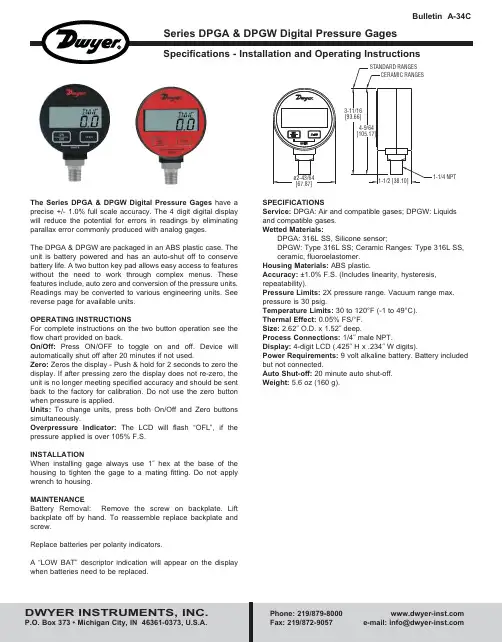

The Series DPGA & DPGW Digital Pressure Gages have aprecise +/- 1.0% full scale accuracy. The 4 digit digital displaywill reduce the potential for errors in readings by eliminatingparallax error commonly produced with analog gages.The DPGA & DPGW are packaged in an ABS plastic case. Theunit is battery powered and has an auto-shut off to conservebattery life. A two button key pad allows easy access to featureswithout the need to work through complex menus. Thesefeatures include, auto zero and conversion of the pressure units.Readings may be converted to various engineering units. Seereverse page for available units.OPERATING INSTRUCTIONSFor complete instructions on the two button operation see theflow chart provided on back.On/Off:Press ON/OFF to toggle on and off. Device willautomatically shut off after 20 minutes if not used.Zero:Zeros the display - Push & hold for 2 seconds to zero thedisplay. If after pressing zero the display does not re-zero, theunit is no longer meeting specified accuracy and should be sentback to the factory for calibration. Do not use the zero buttonwhen pressure is applied.Units:To change units, press both On/Off and Zero buttonssimultaneously.Overpressure Indicator:The L CD will flash “OFL”, if thepressure applied is over 105% F.S.INSTALLATIONWhen installing gage always use 1˝ hex at the base of thehousing to tighten the gage to a mating fitting. Do not applywrench to housing.MAINTENANCEBattery Removal:Remove the screw on backplate. L iftbackplate off by hand. To reassemble replace backplate andscrew.Replace batteries per polarity indicators.A “L OW BAT” descriptor indication will appear on the displaywhen batteries need to be replaced.SPECIFICATIONSService: DPGA: Air and compatible gases; DPGW: Liquidsand compatible gases.Wetted Materials:DPGA: 316L SS, Silicone sensor;DPGW: Type 316L SS; Ceramic Ranges: Type 316L SS,ceramic, fluoroelastomer.Housing Materials:ABS plastic.Accuracy: ±1.0% F.S. (Includes linearity, hysteresis,repeatability).Pressure Limits: 2X pressure range. Vacuum range max.pressure is 30 psig.Temperature Limits: 30 to 120°F (-1 to 49°C).Thermal Effect: 0.05% FS/°F.Size: 2.62˝ O.D. x 1.52˝ deep.Process Connections: 1/4˝ male NPT.Display: 4-digit LCD (.425˝ H x .234˝ W digits).Power Requirements: 9 volt alkaline battery. Battery includedbut not connected.Auto Shut-off: 20 minute auto shut-off.Weight: 5.6 oz (160 g).Press to turn unit on.Press again to turn unit off.To Zero Display:To zero display, disconnect gage from any pressure source. Press and hold zero button until the LCD displays“- - -”, then release.To Change Units:To change units, disconnect gage from any pressure source. Press both & buttons simultaneously until desired units are displayed.©Copyright 2009 Dwyer Instruments, Inc. Printed in U.S.A. 8/09 FR# 443416-00 Rev. 1。

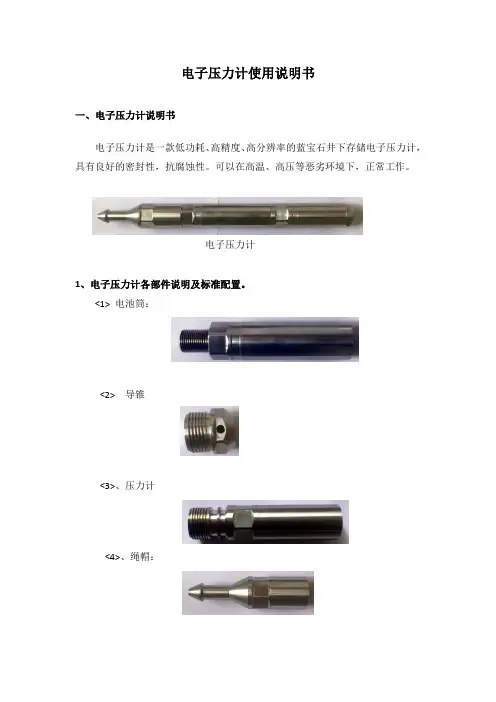

电子压力计使用说明书一、电子压力计说明书电子压力计是一款低功耗、高精度、高分辨率的蓝宝石井下存储电子压力计，具有良好的密封性，抗腐蚀性。

可以在高温、高压等恶劣环境下，正常工作。

电子压力计1、电子压力计各部件说明及标准配置。

<1> 电池筒：<2> 导锥<3>、压力计<4>、绳帽：<5>、电池<6>、连接线<7>、接口箱每箱电子压力计标准配置：两只电子压力计两个电池筒两个个导锥一个绳帽一个维修包（包括6个特别的O圈）一个USB接口箱（两只电子压力计配一个）标定证书操作软件两节节锂电池2、电子压力计工作模式电子压力计被设计成在低耗电量下工作，因此可以延长电池的寿命，以节省用户的开支。

<1> 采样模式：当电池接上压力计时压力计便进入了采样模式，而不是接口箱或连接线缆接上压力计时。

在正常操作的情况下，压力计会在现场被编程，然后运到井口，下井之前压力计应该是工作正常，且电池与压力计是连接在一起的，压力计执行相关的程序，这些程序是事先编辑好并保存在压力计里的。

<2> 休眠模式：当压力计没有采样时就会处于休眠状态（例如，两个采样点之间的时间）。

所有的压力计都被设计为：当一次采样完成之后，就会自动的转换到休眠模式。

<3> 通信模式：当接口箱和连接线把压力计连接到计算机上时，压力计就处于了通信模式。

通信模式用于压力计编程，下载数据文件，上传标定信息以及通过操作软件做一些与操作相关的其它事情。

3、装配和操作一旦编程被保存到压力计里，在操作能够发生之前，在压力计的装配上会有一个简单的步骤。

<1> 把电池连接到压力计之前，用我们的电池测试器检测它的电压。

任何一组新的标准的150℃AA锂电池的电量是3.6V-3.9V。

当电池的起始电压低于厂家所要求的值时，不要再使用该电池。

如果一组新电池的电压低于它所预期的值时，这也许是电池的钝化层所引起的。

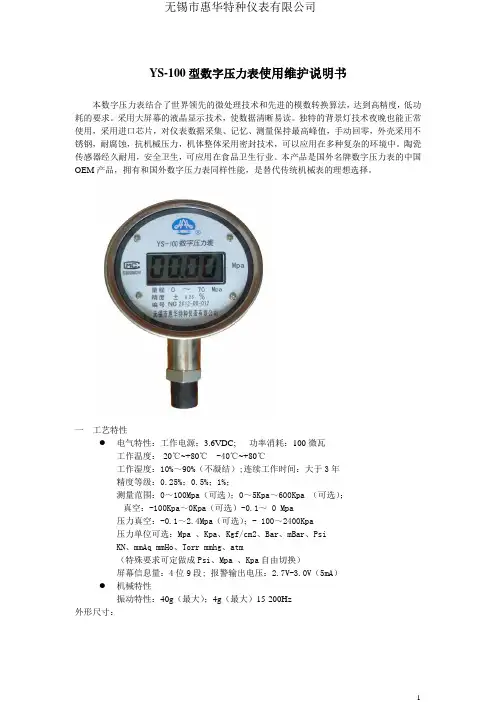

YS-100型数字压力表使用维护说明书本数字压力表结合了世界领先的微处理技术和先进的模数转换算法，达到高精度，低功耗的要求。

采用大屏幕的液晶显示技术，使数据清晰易读。

独特的背景灯技术夜晚也能正常使用，采用进口芯片，对仪表数据采集、记忆、测量保持最高峰值，手动回零，外壳采用不锈钢，耐腐蚀，抗机械压力，机体整体采用密封技术，可以应用在多种复杂的环境中。

陶瓷传感器经久耐用，安全卫生，可应用在食品卫生行业。

本产品是国外名牌数字压力表的中国OEM产品，拥有和国外数字压力表同样性能，是替代传统机械表的理想选择。

一工艺特性●电气特性：工作电源：3.6VDC; 功率消耗：100微瓦工作温度：-20℃~+80℃ -40℃~+80℃工作湿度：10%～90%（不凝结）;连续工作时间：大于3年精度等级：0.25%；0.5%；1%；测量范围：0～100Mpa（可选）；0～5Kpa～600Kpa （可选）；真空：-100Kpa～0Kpa（可选）-0.1～ 0 Mpa压力真空：-0.1～2.4Mpa（可选）；- 100～2400Kpa压力单位可选：Mpa 、Kpa、Kgf/cm2、Bar、mBar、PsiKN、mmAq mmHo、Torr mmhg、atm（特殊要求可定做成Psi、Mpa 、Kpa自由切换）屏幕信息量：4位9段; 报警输出电压：2.7V-3.0V（5mA）●机械特性振动特性：40g（最大）；4g（最大）15-200Hz外形尺寸：主要用途：1、油田注水，井口容器设备压力测量：2、原油外输：动力设备管道泵进出口压力测量;3、石油化工：生产工艺中的真空，微压及腐蚀性的气体，液体压力测量;4、液压系统、制冷、过程监控OEM应用;5、高温介质，粘稠介质，液体高度测量;6、空调、气体处理设备、呼吸机、医疗设备、实验室、压缩机等压力的测量;二操作说明本产品的传感器与显示处理部分采用一体化的设计结构，使用简便，该仪表与被测机构使用螺纹直接连接的方式，对仪表的摆放角度不做任何要求。

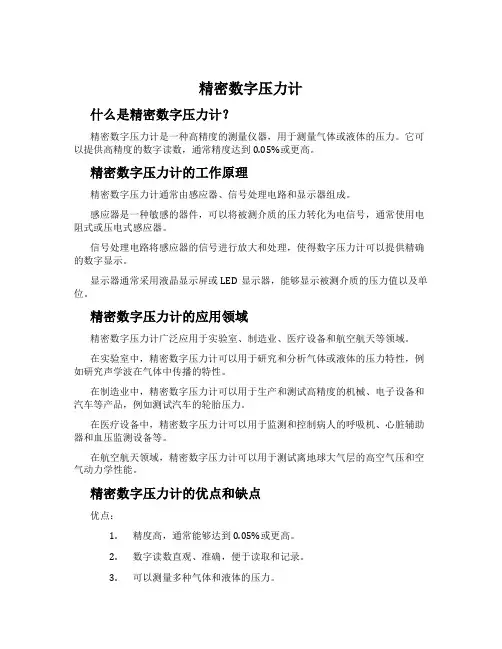

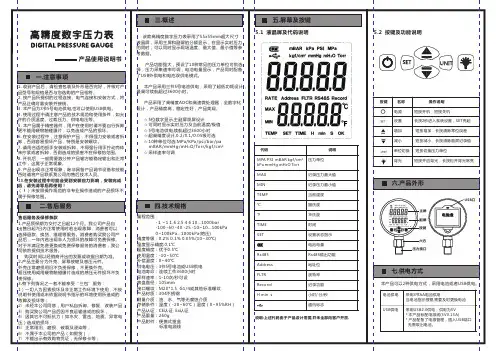

精密数字压力计什么是精密数字压力计？精密数字压力计是一种高精度的测量仪器，用于测量气体或液体的压力。

它可以提供高精度的数字读数，通常精度达到0.05%或更高。

精密数字压力计的工作原理精密数字压力计通常由感应器、信号处理电路和显示器组成。

感应器是一种敏感的器件，可以将被测介质的压力转化为电信号，通常使用电阻式或压电式感应器。

信号处理电路将感应器的信号进行放大和处理，使得数字压力计可以提供精确的数字显示。

显示器通常采用液晶显示屏或LED显示器，能够显示被测介质的压力值以及单位。

精密数字压力计的应用领域精密数字压力计广泛应用于实验室、制造业、医疗设备和航空航天等领域。

在实验室中，精密数字压力计可以用于研究和分析气体或液体的压力特性，例如研究声学波在气体中传播的特性。

在制造业中，精密数字压力计可以用于生产和测试高精度的机械、电子设备和汽车等产品，例如测试汽车的轮胎压力。

在医疗设备中，精密数字压力计可以用于监测和控制病人的呼吸机、心脏辅助器和血压监测设备等。

在航空航天领域，精密数字压力计可以用于测试离地球大气层的高空气压和空气动力学性能。

精密数字压力计的优点和缺点优点：1.精度高，通常能够达到0.05%或更高。

2.数字读数直观、准确，便于读取和记录。

3.可以测量多种气体和液体的压力。

4.结构简单，易于操作和维护。

缺点：1.售价较高，一般比普通压力计要昂贵。

2.对环境要求高，尤其对温度和湿度要求严格。

3.对电源需求较高，通常需要使用直流电源或高精度电源。

结论精密数字压力计是一种高精度的仪器，广泛应用于实验室、制造业、医疗设备和航空航天等领域。

它具有精度高、数字读数直观、易于操作等优点，但也存在一定的缺点，例如售价较高和对环境要求严格。

在选择精密数字压力计时，需要根据实际需要确定其精度、测量范围和适用场景。

CWY122 Precision Pressure Gauge Instruction Manual陕西创威科技有限公司Shaanxi Creat Wit Technology Co., LtdInstruction manual-CWY122 Content1Product Selection (1)2Specification (7)3Notes (9)4Button Description (9)5Basic Functions (10)5.1 S TARTUP/S HUTDOWN (10)5.2 P RESSURE M EASUREMENT (10)5.3 P RESSURE C LEARANCE (11)5.4 UNIT CONVERSION (11)5.5 D OUBLE-R ANGE S WITCH (12)5.6 B ACKLIGHT (12)5.7 B ASIC P ARAMETER D ISPLAY (12)6Usage as External Module of CWY Series Automatic Pressure Calibrator (13)7Use Softare TMMS-2000 to do calibration (13)8Pressure Sensor Calibration (14)8.1 CALIBRATION CONDITIONS (14)8.2 S TART C ALIBRATION (14)8.3 C ALIBRATION P ROCESS (15)8.4 C HANGE S ETTINGS (17)8.5 E XIT C ALIBRATION (17)8.6 N OTICE (18)9Battery Charging And Repalacement (18)10Fault Analysis And Solution (18)11Order List (19)Instruction manual-CWY122 OverviewCWY122 digital pressure gauge is an intelligent micro-power consumption product, which adopts international leading measurement circuit, realizing precise and reliable temperature compensation function. It can truly and continuously measure the pressure values, very suitable for field and laboratory uses to complete precision pressure measurement and calibration of general pressure gauges, precision pressure gauges and other pressure gauges. It can also be widely used in occasions requiring precision pressure measurement.Product selection1.Gauge pressure rangesPressure range Accuracy Medium Bursting pressure （-2.5～0）kPa 0.05 gas 3x（0～2.5）kPa 0.05 gas 3x（-3.5～0）kPa 0.05 gas 3x（0～3.5）kPa 0.05 gas 3x（-4～0）kPa 0.05 gas 3x（0～4）kPa 0.05 gas 3x（-6～0）kPa 0.05 gas 3x（0～6）kPa 0.05 gas 3x（-7～0）kPa 0.05 gas 3x（0～7）kPa 0.05 gas 3x（-10～0）kPa 0.05 gas 3x（0～10）kPa 0.05 gas 3x（-16～0）kPa 0.05 gas 3x（0～16）kPa 0.05 gas 3xInstruction Manual-CWY122 Pressure range Accuracy Medium Bursting pressure （-25～0）kPa 0.05 gas 3x（0～25）kPa 0.05 gas 3x（-35～0）kPa 0.05 gas 3x（0～35）kPa 0.05 gas 3x（-40～0）kPa 0.05 gas 3x（0～40）kPa 0.05 gas 3x（-50～0）kPa 0.02（0.05）gas 3x（0～50）kPa 0.02（0.05）gas 3x（-60～0）kPa 0.02（0.05）gas 3x（0～60）kPa 0.02（0.05）gas 3x（-70～0）kPa 0.02（0.05）gas 3x（0～70）kPa 0.02（0.05）gas 3x（-100～0）kPa 0.02（0.05）gas 3x（0～100）kPa 0.02（0.05）gas 3x（0～160）kPa 0.02（0.05）gas 3x（0～200）kPa 0.02（0.05）gas 3x（0～250）kPa 0.02（0.05）gas 3x（0～350）kPa 0.02（0.05）gas 3x（0～400）kPa 0.02（0.05）gas 3x（0～600）kPa 0.02（0.05）gas 3x（0～700）kPa 0.02（0.05）gas 3x（0～1000）kPa 0.02（0.05）gas 3x（0～1600）kPa 0.02（0.05）gas 3x（0～2000）kPa 0.02（0.05）gas 3x（0～2500）kPa 0.02（0.05）gas 3x（0～3.5）MPa 0.02（0.05）gas /liquid 3xInstruction Manual-CWY122 Pressure range Accuracy Medium Bursting pressure （0～4）MPa 0.02（0.05）gas /liquid 2x（0～6）MPa 0.02（0.05）gas /liquid 2x（0～7）MPa 0.02（0.05）gas /liquid 2x（0～10）MPa 0.02（0.05）gas /liquid 2x（0～16）MPa 0.02（0.05）gas /liquid 2x（0～20）MPa 0.02（0.05）gas /liquid 2x（0～25）MPa 0.02（0.05）gas /liquid 2x（0～35）MPa 0.02（0.05）gas /liquid 2x（0～40）MPa 0.02（0.05）gas /liquid 1.5x（0～60）MPa 0.02（0.05）gas /liquid 1.5x（0～70）MPa 0.02（0.05）gas /liquid 1.1x Compound pressure rangePressure range Accuracy Medium Bursting pressure ±1kPa 0.05 gas 10x±2kPa 0.05 gas 10x±2.5kPa 0.05 gas 10x±3.5kPa 0.05 gas 10x±4kPa 0.05 gas 5x±6kPa 0.05 gas 5x±7kPa 0.05 gas 5x±10kPa 0.05 gas 3x±16kPa 0.05 gas 3x±20kPa 0.05 gas 3x±25kPa 0.05 gas 3x±35kPa 0.02（0.05）gas 3xInstruction Manual-CWY122 Pressure range Accuracy Medium Bursting pressure ±40kPa 0.02（0.05）gas 3x±50kPa 0.02（0.05）gas 3x±60kPa 0.02（0.05）gas 3x±70kPa 0.02（0.05）gas 3x±100kPa 0.02（0.05）gas 3x （-100～160）kPa 0.02（0.05）gas 3x（-100～200）kPa 0.02（0.05）gas 3x（-100～250）kPa 0.02（0.05）gas 3x（-100～350）kPa 0.02（0.05）gas 3x（-100～400）kPa 0.02（0.05）gas 3x（-100～600）kPa 0.02（0.05）gas 3x（-100～700）kPa 0.02（0.05）gas 3x（-100～900）kPa 0.02（0.05）gas 3x（-100～1000）kPa 0.02（0.05）gas 2x（-100～1600）kPa 0.02（0.05）gas 2x（-100～2000）kPa 0.02（0.05）gas 2x（-100～2500）kPa 0.02（0.05）gas 2x Double-rangePressure range Accuracy Medium Bursting pressure ±100kPa/±50kPa 0.02（0.05）gas 3x-100kPa/-50kPa 0.02（0.05）gas 3x100kPa/50kPa 0.02（0.05）gas 3x160kPa/80kPa 0.02（0.05）gas 3x200kPa/100kPa 0.02（0.05）gas 3x250kPa/120kPa 0.02（0.05）gas 3xInstruction Manual-CWY122 Pressure range Accuracy Medium Bursting pressure 350kPa/160kPa 0.02（0.05）gas 3x400kPa/200kPa 0.02（0.05）gas 3x600kPa/300kPa 0.02（0.05）gas 3x700kPa/350kPa 0.02（0.05）gas 3x1000kPa/500kPa 0.02（0.05）gas 3x1600kPa/800kPa 0.02（0.05）gas 3x2000kPa/1000kPa 0.02（0.05）gas 3x2500kPa/1200kPa 0.02（0.05）gas 3x3.5MPa/1.6MPa 0.02（0.05）gas/liquid 3x4MPa/2MPa 0.02（0.05）gas/liquid 2x6MPa/3MPa 0.02（0.05）gas/liquid 2x7MPa/3.5MPa 0.02(0.05) gas/liquid 2x10MPa/4MPa 0.02(0.05) gas/liquid 2x16MPa/8MPa 0.02(0.05) gas/liquid 2x20MPa/10MPa 0.02(0.05) gas/liquid 2x25MPa/12MPa 0.02(0.05) gas/liquid 2x35MPa/16MPa 0.02(0.05) gas/liquid 2x40MPa/20MPa 0.02(0.05) gas/liquid 1.5x60MPa/30MPa 0.02(0.05) gas/liquid 1.5x70MPa/35MPa 0.02(0.05) gas/liquid 1.1xInstruction Manual-CWY122 Differential pressure rangePressure range Accuracy Medium Bursting pressure ±100Pa 0.5 gas 5x±160Pa 0.5 gas 5x±250Pa 0.2 gas 5x±600Pa 0.1 gas 5x±1kPa 0.05 gas 5x±2kPa 0.05 gas 5x±2.5kPa 0.05 gas 5x±3.5kPa 0.05 gas 5x±4kPa 0.05 gas 5x±6kPa 0.05 gas 5x±7kPa 0.05 gas 5x±10kPa 0.05 gas 5x±16kPa 0.05 gas 3x±20kPa 0.05 gas 3x±25kPa 0.05 gas 3x±35kPa 0.02（0.05）gas 3x±40kPa 0.02（0.05）gas 3x±50kPa 0.02（0.05）gas 3x±60kPa 0.02（0.05）gas 2x±70kPa 0.02（0.05）gas 2xInstruction Manual-CWY122 Absolute pressure rangePressure range Accuracy Medium Bursting pressure （0～110）kPa.a 0.1 gas 3x（0～160）kPa.a 0.05(0.1) gas 3x（0～200）kPa.a 0.05(0.1) gas 3x（0～250）kPa.a 0.05(0.1) gas 3x（0～350）kPa.a 0.05(0.1) gas 3x（0～400）kPa.a 0.05(0.1) gas 3x（0～600）kPa.a 0.05(0.1) gas 3x（0～700）kPa.a 0.05(0.1) gas 3x（0～1000）kPa.a 0.05(0.1) gas 3x（0～1600）kPa.a 0.05(0.1) gas 3x（0～2000）kPa.a 0.05(0.1) gas 3x（0～2500）kPa.a 0.05(0.1) gas 3x（0～3.5）MPa.a 0.02(0.05) gas/liquid 3x（0～4）MPa.a 0.02(0.05) gas/liquid 3x（0～6）MPa.a 0.02(0.05) gas/liquid 3x（0～7）MPa.a 0.02(0.05) gas/liquid 3x（0～10）MPa.a 0.02(0.05) gas/liquid 2x（0～16）MPa.a 0.02(0.05) gas/liquid 2x（0～20）MPa.a 0.02(0.05) gas/liquid 2x（0～25）MPa.a 0.02(0.05) gas/liquid 2x（0～35）MPa.a 0.02(0.05) gas/liquid 2x（0～40）MPa.a 0.02(0.05) gas/liquid 1.5x（0～60）MPa.a 0.02(0.05) gas/liquid 1.5x（0～70）MPa.a 0.02(0.05) gas/liquid 1.5xInstruction Manual-CWY122 Caution: It is forbidden to enter liquid, especially the high viscosity oil for gas medium calibrator, or it will affect return difference and accuracy.2 SpecificationPressure range:-100kPa～70MPa,Accuracy: 0.02, 0.05, 0.1, 0.2O, mmHg, mmH2O, MPa, Pressure units (12 units): kPa, psi, inHg, inH2bar, mbar, atm, kg/cm2, Pa. (According to the full range to judge which unitcan be converted to display, because the display is not more than 5 digits).Pressure overload: When the pressure measurement value exceeds 105%FS, overpressure and alarm are displayed.Ambient conditions:a. Ambient temperature: （-5～50）℃;b. Relative humidity: ﹤95%;c. Atmospheric pressure: （86～106）kPa.Compensated temperature:（-5～50）℃（accuracy guarantee）.Storage temperature:（-30～80）℃.Display: LCD screen, backlight, 5 digits.Power supply:1x3.7V replaceable Lithium ion battery or 1x9V batteryAuto power-off: Automatic shutdown occurs when no keyboard is pressed and pressure changes are less than 1% of the range within 1minute.Communication series port configuration: Baud rate: 57600; Calibration bits: no, data bits: 8 bits, stop bits: 1 bit; it can be used for CWY automaticpressure calibrator as its external pressure module and be connected withTMMS2000 to print verification report automatically.Dimension: Φ107mm×37mm, total length：165mmWeight: approx. 0.48kg;Instruction Manual-CWY122 Connection: M20×1.5（or user defined e.g.NPT）.Additional function: temperature measurement resolution is ±0.1℃3 NotesInstallation should comply with the relevant provisions of electrical installations (except coal mines) in hazardous sites.Low power warning: if there is an automatic shutdown, please replace new battery; battery replacement should be carried out in well ventilated and nogas leak condition, and use the same model battery.It is prohibited to connect RS232 communication in the explosive gas environment.Forbidden to change or remove any components and structures which may affect the safe explosion-proof, such as the electronic batteries and therelated components.It should not be used for long period if overload to avoid pressure sensor damage.In order not to damage CWY series mechanical part, don't apply torque between the shell and pressure connection.4 Button description“”power on/off：Power on/off the pressure gauge;“”mode/calibration key: short press the key to switch display module, pressure display mode and basic parameter, ambient temperature display mode;Long press “”to enter “calibration”, then correct accuracy; under this status, short press the key to calibrate pressure.“”confirm button: In the "calibration status" short press the key toInstruction Manual-CWY122 calibrate the pressure;“” Plus and minus button: In "verification state", the pressure unit can be switched; In the "calibration status" short press the key to change the calibration set value;“”: “Zero” key: clear pressure data;“”: “Backlight” key: Turn on/off backlight.5 Basic functions5.1 Power on/offMake a long press “”for 3 seconds to power on; in the state of power-on, long press it for 3 seconds to power off. The gauge will buzz when it powers on or off.5.2 Pressure measurementAfter startup, the instrument will display pressure measurement as following picture:pressure gaugebattery power iconpressure measuring valuePressure unit5.3 Pressure clearancePlace the pressure connection toward air. If the current pressureInstruction Manual-CWY122 measured value is within (-10% ~ 10%) of the full range, press "ZERO" button to clear the measured value.5.4 Pressure unit conversionPress “” button to convert pressure units.①Precision digital pressure gauges(＜2.5MPa）units are converted in thefollowing order: kPa, psi、inHg, inH2O, mmHg, mmH2O, MPa, bar, mbar, atm, kg/cm2,Pa.②Precision digital pressure gauges(＞4MPa）units are converted in thefollowing order: MPa, psi, inHg, inH2O, mmHg, mmH2O, kPa, bar, mbar, atm, kg/cm2, Pa.Notice:In order to ensure that under each optional unit, pressure measurement is not shortage or overflow of digits in length, so different range gauges have different pressure unit configuration, not all pressure units.The conversion between units is as following table:1 kPa 1 7 MPa 0.0012 psi 0.1450377 8 bar 0.013 inHg 0.2953 9 mbar 104 inH2O 4.01463 10 atm 0.00986925 mmHg 7.50061 11 kg/cm20.0101976 mmH2O 102.047 12 Pa 10005.5 Double range switchFor double range digital pressure gauge, press "ZERO" button to switch two ranges. The current range is displayed in the top left corner of the screen.Instruction Manual-CWY122 If the pressure range is switched to a lower range status, the input pressure exceeds the low range, and then the high range is automatically switched to protect the sensor.5.6 BacklightPress button to turn on backlight, and then press to adjustbrightness, press again to turn it off. The backlight will turn on automatically when it is external module connected to CWY automatic pressure calibrator.5.7 Basic parameter displayPress “” button to display basic parameter: Model, serial no., production date, battery voltage.Press "" button again to switch to temperature and version as following photo at right.6 Usage as external module of CWY series automatic pressure calibratorThe precision digital pressure gauge is installed on the left side of the pressure connection on the calibrator, using specialized communicationInstruction Manual-CWY122 lines to connect to the left side of the external standard communication port of the calibrator; the gauge will automatically power on and turn on the backlight and automatic shutdown when the calibrator is powered off.7 Use software TMMS-2000 to do calibrationCWY model precision pressure gauge can be connected with TMMS-2000 (automatic calibration software) to do real-time calibration, and then the data will be uploaded to computer and print calibration report automatically.Automatic pressure calibrator can be used as pressure generation, and other hand pump or equipment will also be workable.About calibration data uploading, please check data memory function.8 Pressure sensor calibration8.1 Calibration permissible condition1）Ambient condition:Ambient temperature: 20℃±2℃Relative humidity: （45～75）%Atmospheric pressure: （86～106）kPa2）Standard pressure generationIt should meet requirement of verification regulation of digital pressure gauge JJG875.8.2 Start calibrationLong press "" button to enter the calibration status, as shown below, the top row is set value, positive-negative pressure range using three pointInstruction Manual-CWY122 to calibrate., use""button to change Settings: the lower limit, 0,upper limit; Other ranges are calibrated at 2 points, and use""button to change Settings : 0%, 100%. The bottom line displays reading value of actual pressure.8.3 Calibration process8.3.1 Positive and negative pressure range calibration process.The following working steps are assumed: the range of calibration is (-60 ~ 60) kPa, and the pressure calibration points are -60kpa, 0kPa and60kPa. The calibration can only be completed when the actual pressure value and the pressure setting value are 10 percent difference.1）Preparation: turn on the power to warm up for 10 minutes.Zero calibration:Set the pressure setting value to "0.000kPa"and confirm the system pressure as "0", after the ""calibration key and""confirm key, the" pressure set value "is 60.000kPa and" actual pressure value "is 0.000kPa (It indicates that the system has saved zero information. After calibration, the pressure value is still 0.000kpa, indicating thatInstruction Manual-CWY122 the system does not accept calibration data. The error of actual pressure value and pressure setting value may exceed 10% of the range, and the other points are the same condition.).2）Upper limit of calibration:Adjust the pressure setting to the upper limit (60 kPa), add pressure accurately to the maximum pressure value (60 kPa), press "" "" button, then the “pressure setting” displays 0.00 kPa, "actual pressure value" displays 60.00 kPa. Now, calibration is done.3）Lower limit of calibration:Adjust the pressure setting to the lower limit value (-60 kPa), add the accurate pressure to the minimum pressure value (-60 kPa), press "" "" button, then the pressure setting displays 0.00 kPa, "actual pressure value" displays -60.00 kPa, the calibration is done.8.3.2 Calibration instructions for other rangesThe following working steps are assumed: the range of calibration is (0～400) kPa, and the pressure calibration points are 0kpa, 400kPa. The calibration can only be completed when the actual pressure value and the pressure setting value are 10 percent difference.1）Preparation: turn on the power to warm up for 10 minutes.Zero calibration:Set the pressure setting value to "0.000kPa"and confirm the system pressure as "0", after pressing the ""calibration key and""confirm key, the" pressure set value "is 400.000kPa and" actual pressure value "is 0.000kPa (ItInstruction Manual-CWY122 indicates that the system has saved zero information.After calibration, the pressure value is still 0.000kpa,indicating that the system does not accept calibration data.The error of actual pressure value and pressure setting value may exceed 10% of the range, and the other points are thesame condition.).2）Calibration range: Adjust the pressure setting to scale value (400 kPa), add pressure accurately to pressure value (400 kPa), press "" "" button, then the “pressure setting” displays 0.00 kPa, "actual pressure value" displays 400.00 kPa. Now, calibration is done.8.3.3 Double range switchFor double-range digital pressure gauges, in the calibration mode, short press "ZERO" key can switch two ranges. The current range is displayed in top right corner of the screen.8.4 Change settingsWhen calibrating the pressure, sometimes it is necessary to modify the set value. For example, when the vacuum cannot be drawn to -100kPa inInstruction Manual-CWY122 a place, it is impossible to calibrate the -100kPa, and the setting value must be set artificially. If you want to modify settings, long press "" button to enter modify Settings status, as the picture below (left), whereabove the set value, there is " "indicating the digit can be modified, press""button, the corresponding figures will add 1, if you want to minus 1, then press "" button to change the direction of valuechanges, as the picture on the right,"",and"", The calibration data of the set value is saved.8.5 Exit calibrationLong press "" to exit the calibration status, and then enter the measurement condition.Instruction Manual-CWY122 8.6 NoticeThis function is used to modify the accuracy of pressure measurement, and the arbitrary operation of calibration function will affect the measurement accuracy, which can lead to the failure of normal work, possibly. If the measurement accuracy is deviated during the periodic verification, the calibration can be carried out. The calibration personnel must be the professional metrological verification personnel. In calibrating pressure measurement, the pressure should be pressurized to full range, then directly reduced to zero, and repeat the operation three times to make the pressure measurements to the optimum and then calibrate them.Caution: Calibration must be operated in calibration condition!9 Battery charging and replacementWhen the instrument appears automatic shutdown, please charge in time, if it is rechargeable battery,The instrument can use 9V battery or rechargeable battery with 9V charger. Replace the battery if the battery failed. When replacing the battery, remove the battery cover and place the new battery.When replacing the battery, please note that if the positive and negative electrode of the battery is in accordance with the installation direction;If the battery fails, it can be powered directly with a 4.2v-9v power adapter.Instruction Manual-CWY122 10 Fault analysis and solution1）If the external pressure exceeds 5% of the full range, the overpressure alarms, and the pressure should be reduced immediately to avoid damaging the pressure sensor.2）Replace the battery in time if the battery is abnormal.11 Order listNo. Description Quantity1 Precision digital pressure gauge 1pc2 9V battery 1pc3 Certification of approval 1pc4 Delivery inspection report 1pc5 Operating manual 1pc6 Warranty card 1pc陕西创威科技有限公司Shaanxi Creat Wit Technology Co., LtdAddress: No. 80, Gaoxin Road, Hi-Techzone, Xi’an, ChinaTel: +86 029********Fax: +86 89250364Mobile:+86182****6927Email:******************19Tel:+8602986690023Email:******************。

ISE80系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。

1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。

2、功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。

按和键选择对应功能后按进入详细功能设置。

备注：部分功能为可选功能，根据型号而定。

特定型号下如果不包含某可选功能，对应位置显示。

全部功能列表：项目出厂设置 F0：单位选择功能 ISE ：Mpa,ZSE ：Kpa P （可选）：psi F1：OUT1规格设定 迟滞模式，常开 F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：模拟输出/自动移位输入 模拟F5：显示精度设定 1/1000 F7：显示值校正 0% F8：自动预设功能设定 手动 F9：节能模式设定 OFF F10: 密码功能设定OFF1) F0-单位选择功能可选功能，部分型号无此功能。

单位不同，显示屏开显示的数值范围不同。

操作方法：按和键选择对应单位，按键确认。

按住键2s 以上功 能 选 择 模 式功能设定测量模式按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成2）F1-OUT1规格设定方法此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。

输出模式出厂时默认设置常开型迟滞模式（出厂时默认设置）输出迟滞（H-1）压力比较模式（也称窗口比较模式）输出迟滞（H1）迟滞（H1）压力迟滞模式（出厂时默认设置）输出迟滞（H-1）压力比较模式（也称窗口比较模式）输出迟滞（H1）迟滞（H1）压力常闭型功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。

压力设定状态：此状态下设定压力开关输出的ON/OFF 点。

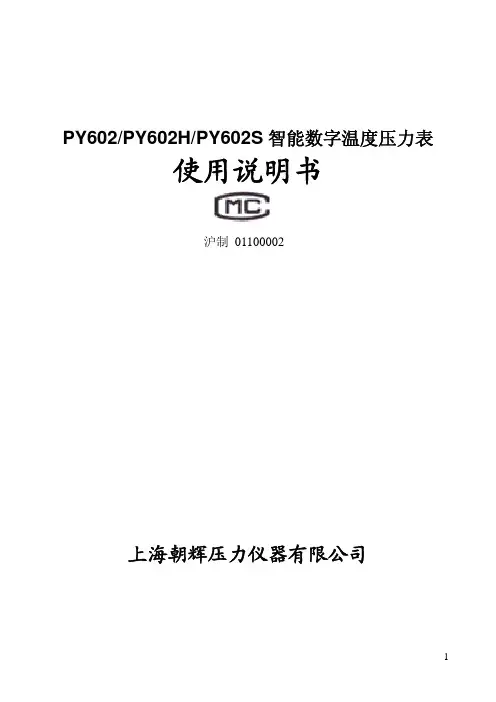

PY602/PY602H/PY602S智能数字温度压力表使用说明书沪制 01100002上海朝辉压力仪器有限公司12PY602/PY602H/PY602S智能数字温度压力表使用说明书一、概述（一）功能介绍:PY602/PY602H/PY602S型智能数字温度压力表是我公司最新开发的新产品，融汇了多项国际上先进的电子技术、单片计算机技术、电擦除技术、抗干扰技术等，从而保证了仪表具有测控精度高、 抗干扰性能强等优点；整机选用96×96×100(PY602) / 96×48×100(PY602H)/ 48×96×100(PY602S)外壳,具有整机体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便灵活，配用我公司PT131B系列高温熔体压力变送器，作为高精度压力测量与控制，可广泛地使用于液压、石油、塑料、橡胶、印染、纺织等行业的压力显示和自动化控制场合；可以设定上下限值报警，具有发光管报警指示、继电器触点输出控制外部执行机构；具有高精度的电压输出模块、电流输出模块和继电器输出控制模块供用户选择；本机采用人性化的操作方法，操作简单易学。

（二）主要技术指标及性能：⑴．显示器 双层四位高亮度绿色和红色发光数码管⑵．显示分辨率 0001⑶．显示数值范围 0001－9999 Mpa（小数点可变）、温度：000.1-400.0⑷．仪表精度 0.2％FS ±1位⑸．指示灯显示 效准指示灯、OUT输出指示灯、AL1，AL2报警指示灯⑹．输入信号灵敏度 2、3.3 mV/V（定货时说明）⑺．采样速度 20 次/ 秒⑻．输出给传感器电压 9V 高精度直流电源⑼．输出控制 与满量程信号成线性的电压或电流输出⑽．主报警输出 上限报警具有继电器输出（220V 1A）上限报警指示灯（OUT）亮(仅对压力有效) ⑾.辅助输出辅助输出可通过配以不同的功能模块并通过仪表设定来达到不同的输出要求。

京制00000186号使用产品前，请阅读使用说明书专利产品专利号：86208794BJ-2 型精密数字气压计使用说明书中国航天空气动力技术研究院2012年1月20日发布一、 概述：BJ-2型精密数字压力计是以我院独创的大气压力传感器（专利号86208794）为核心部件，结合当代单片机技术，成功开发适用于学校和科研单位实验室的一款智能型测压仪器。

其主要用途是替代水银气压计，水柱式压力计，并具有气压高度计的功能。

由于它具有技术指标先进，结构牢靠，使用方便，价格实惠等特点，定将成为广大用户喜欢的产品。

我们将竭诚为您服务。

二、 结构和工作原理：本仪器由气压探头组件、面板组件、电源组件和机壳、机箱组成。

其工作原理方框图如下:其中气压感受装置是由真空波纹管和环形弹性元件构成的弹性系统，机电转换装置采用应变电桥，信号放大部分采用低漂移集成运算放大器，这三部分构成气压探头组件，其电路部分全部用硅橡胶灌封。

数字显示采用214位液晶数字面板表，它和模/数转换，信号处理部分一起构成面板组件。

电源部分是一个全密封的蓄电池组，它由10只氢镍可充电池及限流电阻构成，全部用704硅橡胶灌封，是一个可靠电源组件。

三、 技术指标：1、量程范围：600.0-1250.0hPa （绝对档）±19999Pa （相对档）±999.9m （测高档）2、分辨：0.1hPa （绝对）， 1Pa （相对），0.1m （测高）3、精度：±1hPa （绝对，校准周期三个月至一年），±10Pa （±10000pa,相对），±20Pa （±19999pa,相对）,±0.5m （测高）。

4、温度系数：小于2Pa/℃5、耐振性：正常碰撞、振动带来的显示变化小于2Pa 。

6、显示及功能：214位液晶数字面板表，可显示绝对气压值(hPa)，相对气压值(Pa)，相对高度值（m ），电源电压(V)。

数字压力计的使用压力计如何操作数字压力计接受了客户在实际操作过程中积累的阅历之建议，并合理、快捷运用微电脑、集成、激光技术，确保了仪表的精准性和长期稳定性。

使用方法 a、将仪器水数字压力计接受了客户在实际操作过程中积累的阅历之建议，并合理、快捷运用微电脑、集成、激光技术，确保了仪表的精准性和长期稳定性。

使用方法a、将仪器水平放于灰尘少、振动小的试验平台上。

b、使用前应接通电源预热30min以上。

c、将数字压力计的零点—测量选择：开关置于零点位，旋转零点整钮至显示为零。

d、数字压力计在计量单位检定后零点不可轻易调整。

e、压力连接必需保证待测压力低于允许的极限值。

f、依据被测压力范围选择并按下适当量程挡。

g、将零点—测量选择开关置测量位，开始测量。

超过量程，显示闪亮，则应把量程提高。

注意事项a、正确选择数字压力计。

在选择压力计测量范围时，被测压力不允许超过测量范围的允许过载本领，否则会影响零点和灵敏度。

b、切记固体颗粒或其他硬物进入引压管内，以免损坏传感器。

c、加压要缓慢，过分冲击会引起压力传感器元件的疲乏故障，d、不要超过使用温度范围，否则会引起精度下降。

e、压力介质必需和压力传感器的材料相适应，否则：会损坏传感器。

f、不常常使用的数字压力计应每月送电一次，使之随时保持良好状态。

可用于计量室或现场在线检测、校验压力变送器、弹簧管式一般（精密）压力表、压力掌控器等0.05级可传递压力仪器，是客户理想压力标准器具的选择。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

怎样使用精密数字压力计的使用操作？1、电源开、关键：按“开”键仪表电源打开，LCD显示仪表测量状态；按“并”键，仪表关机，切断电源。

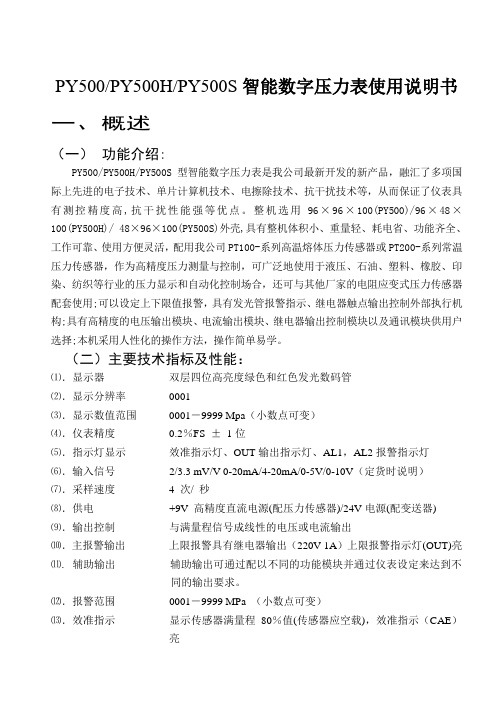

PY500/PY500H/PY500S智能数字压力表使用说明书一、概述（一）功能介绍:PY500/PY500H/PY500S型智能数字压力表是我公司最新开发的新产品，融汇了多项国际上先进的电子技术、单片计算机技术、电擦除技术、抗干扰技术等，从而保证了仪表具有测控精度高,抗干扰性能强等优点。

整机选用96×96×100(PY500)/96×48×100(PY500H)/ 48×96×100(PY500S)外壳,具有整机体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便灵活，配用我公司PT100-系列高温熔体压力传感器或PT200-系列常温压力传感器，作为高精度压力测量与控制，可广泛地使用于液压、石油、塑料、橡胶、印染、纺织等行业的压力显示和自动化控制场合，还可与其他厂家的电阻应变式压力传感器配套使用;可以设定上下限值报警，具有发光管报警指示、继电器触点输出控制外部执行机构;具有高精度的电压输出模块、电流输出模块、继电器输出控制模块以及通讯模块供用户选择;本机采用人性化的操作方法，操作简单易学。

（二）主要技术指标及性能：⑴．显示器双层四位高亮度绿色和红色发光数码管⑵．显示分辨率0001⑶．显示数值范围0001－9999 Mpa（小数点可变）⑷．仪表精度0.2％FS ±1位⑸．指示灯显示效准指示灯、OUT输出指示灯、AL1，AL2报警指示灯⑹．输入信号2/3.3 mV/V 0-20mA/4-20mA/0-5V/0-10V（定货时说明）⑺．采样速度 4 次/ 秒⑻．供电+9V 高精度直流电源(配压力传感器)/24V电源(配变送器)⑼．输出控制与满量程信号成线性的电压或电流输出⑽．主报警输出上限报警具有继电器输出（220V 1A）上限报警指示灯(OUT)亮⑾.辅助输出辅助输出可通过配以不同的功能模块并通过仪表设定来达到不同的输出要求。

⑿．报警范围0001－9999 MPa （小数点可变）⒀．效准指示显示传感器满量程80％值(传感器应空载)，效准指示（CAE）亮⒁．使用温度及湿度 0－55 ℃ ，≤ 80％ RH ⒂．电源要求 85－265 V AC 50Hz - 60Hz⒃．外型尺寸 96×96×100mm/96×48×100 mm 48×96×100mm ⒄．开孔尺寸 92×92mm /92×46mm /46×92mm ⒅．自身重量约 400克/200克//200克（三）模块功能说明PY500/PY500H/PY500S 智能数字压力表有2个功能模块插座，通过安装不同的模块可以实现不同的功能及类型输出。

直压检测仪说明书手册修订前言亲爱的客户：感谢您信赖我们的品牌，购买海瑞思直压检测仪，此仪器被设计的尽可能实用和稳定，我们深信它在多年的使用期间，能够带给您非常满意的体验。

为了更好的操作仪器，请仔细阅读说明书。

本说明书介绍的是海瑞思直压检测仪的安装、设置、产品功能、操作方法、保养、维修和操作注意事项等。

使用前请仔细阅读本说明书，并妥善保管。

安全注意事项本说明书记录了如何正确安全的使用直压检测仪的方法，并阐述了防止对操作者本人和他人造成危害及财产损失的内容。

不可进行本操作说明书记载以外的操作。

目录第一章、准备和安装 (1)1．开箱 (1)1.1准备工作 (1)1.2附件 (1)2.仪器组成 (1)2.1仪器正面构成 (1)2.2仪器背面构成 (2)3.仪器安装与连接 (2)3.1直压检测仪安装环境 (2)3.2仪器气源/电源连接 (2)3.3工装夹具与仪器的连接 (2)3.4控制接口的说明 (3)第二章、仪器界面操作说明 (6)1.总览 (6)1.1开机界面说明 (6)2.用户登录 (6)2.1如何进行用户登录？ (6)2.2如何修改密码？ (8)2.3如何注销用户？ (9)2.4新建用户 (9)3.测前设置 (9)3.1显示方式 (10)3.2启动方式 (11)3.3语言选择 (12)3.4单位选择 (12)3.5精度选择 (13)3.6当前压力 (14)3.7仪表回零 (14)3.8正压 (14)3.9负压 (14)3.10压力 (14)4.程序参数 (14)4.1测试类型选择 (15)4.2测试方法选择 (16)4.3附加功能 (16)4.4测试时间参数 (17)4.5测试压力参数 (17)4.6外部输出状态 (18)4.7上方按钮说明 (19)4.8下方按钮说明 (20)5.系统设置 (21)5.1如何进入系统设置？ (21)5.2输出 (22)5.3条码扫描参数 (22)5.4其他参数设置 (22)5.5通信状态 (22)5.6高级参数 (22)6.测试界面 (25)6.1数字测试界面 (25)6.2曲线测试界面 (26)7.历史记录 (27)8.条码扫描 (29)9.远程控制 (30)9.1 485modbus站号， (30)9.2 232modbus站号 (30)9.3结果上传 (30)9.4通信485串口/通信方式网口 (30)9.5 MES控制无效/MES控制有效 (30)9.6 IP地址 (30)10.工厂模式 (30)第三章、维护和保养 (31)1关于仪器保养 (31)1.1每天进行检测项目 (31)2异常故障及对策 (32)2.1 测试中NG多发时 (33)2.6 历史记录无法导出 (34)2.7仪器测试结果与实际泡水实验结果不对应 (34)第四章、快速编程 (35)1.IP防水等级简介和对应气压 (35)1.1IP防水等级简介 (35)1.2IPXX防水等级对应参考气压 (35)2.如何快速设置需要气压 (36)2.1待测产品有充气孔时 (36)2.2待测品无充气孔时 (36)3.如何快速选择测试方式 (37)4.如何快速设置测试程序 (37)4.1直接测试 (37)4.2间接测试 (37)4.3案例说明 (38)5.如何从历史记录中确定OK与NG判定标准 (40)5.1产品泄漏数值无标准，且不知产品是否OK与NG (40)5.2已知产品OK与NG，但不知道泄漏数值的 (40)第五章防水检测、密封检测知识小宝典 (44)1.各种压力的定义 (44)1.1相对压力和绝对压力 (44)1.2正压、负压、工程大气压、标准大气压 (45)1.3泄漏的机理 (45)2.测试原理 (45)2.1直接检测 (45)2.2间接检测 (46)3.测试流程与判断逻辑 (46)第六章关于SOP的一些建议 (48)1.什么是SOP? (48)2.SOP书写范例 (48)第一章、准备和安装1．开箱1.1准备工作a) 稳定且清洁的压缩气体，气压0.4Mpa-0.8Mpa ； b) 平稳并足够可靠的工作台； c) 稳定且无泄漏的工装治具； d) 电源要求AC 220V(±15%）、50HZ ； e)插好仪器的电源线，进出气气管、仪器与工装通讯的25PIN 排线；连接方式见图1-3；1.2附件2.仪器组成2.1仪器正面构成图1-1开始按钮/OK 指示灯防滑脚垫X42.2仪器背面构成图1-23.仪器安装与连接3.1直压检测仪安装环境a) 仪器工作环境温度，尽量保持在26C °±1°；b) 仪器摆放避开门口、通风口、空调口等；c) 仪器摆放桌面要稳定可靠，仪器周边不得摆放杂物；3.2仪器气源/电源连接a) 如图1-4所示，首先将仪器摆放到平整且稳定的桌面，将电源线一端插进仪器电源接口，另一端插入220V/50HZ 单相电源插座上；b) 将φ8的气管一端接到仪器进气接口，另一端接到工厂气源上； c) 将测试接口的气管接到工件或者模具上； d) 打开电源开关，等待2-3秒，仪器启动完成；3.3工装夹具与仪器的连接进气接口 电源接口电源开关 仪器锁RS232/485接口 25PIN I/O 接口测试口铭牌网络接口（选配） USB 接口图1-3图1-4工装与仪器连接步骤：a) 如图1-4，经过过滤后的工厂气源，分为两路，一路供给工装，一路供给仪器； b) 工装和仪器都是采用φ8的气管连接；c) 将仪器上φ4的出气管，连接到模具进气口； d) 用工装上25P 的排线连接到仪器上； e) 工装与仪器连接完成；3.4控制接口的说明接φ8的进气管 φ4测试管，连接模具 25PIN I/O 连接线 φ4测试气管 φ8进气管 电源线a)以太网接口：用于连接电脑（选配）；b)USB接口：用于导出历史数据或者安装扫码枪；c)RS485接口：标准通信接口，可连接电脑，需要通讯协议，请联系销售工程师；d)25PIN I/O接口：海瑞思专用控制数据接口；外部输出：默认是24V直流输出，输出电流最大0.5A。

篇一：压力表说明书弹簧式压力表一、压力表的结构与原理锅炉上普遍使用的是弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成，如图所示。

弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。

管子截面呈扁圆形或椭圆形，它的一端是封闭的自由端，与杠杆连接。

杠杆的另一端连接扇形齿轮，扇形齿轮又与中心轴上的小齿轮相啮合，压力表的指针固定在中心轴上。

当弹簧弯管受到介质压力的作用时，它的截面有变成圆形的趋势，迫使弹簧弯管逐渐伸直，从而使弹簧弯管的自由端向上翘起。

压力越高，自由端向上翘起的幅度越大。

这一动作经过杠杆、扇形齿轮、小齿轮的传动，使指针偏转一个角度，在刻度盘上指示出压力高低。

当被测介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。

在燃油(气)锅炉上还有一种使用较多的是电接点压力表。

电接点压力表是在普通弹簧管压力表上加装一套高低限电接点装置构成的。

它不但能随时测量介质压力变化情况，而且还能将被测介质保持在一定压力范围内，当被测压力超过这一范围时，能自动发出报警信号。

电接点压力表也可带继电器及接触器的电气线路，获得自动控制信号，通过控制机构，使被测介质的压力自动保持在上下限给定值的范围内。

三、压力表精度弹簧管式压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0.5、1、1.5、2、2.5、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。

例如，表盘量程0～2.5mp，精度2.5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上 2.5mpa ×2.5％=±0.0625mpa；当压力表指示压力为0.8mpa时，实际气压在0.7375～0.862 5mpa之间。

篇二：压力表的结构图与说明压力表的结构图与说明压力表的设置原理为什么压力表要这样设置。

事实上是基于这样一个原理：压力表通过表内的敏感元件(波登管、膜盒、波纹管)的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
