西安安森ANCN CD-2xx系列数字压力表使用说明书

压力表的操作说明书操作说明书一、产品概述压力表是一种常用的测量仪器，用于测量液体或气体的压力大小。

本操作说明书详细介绍了压力表的使用方法和注意事项。

二、产品结构1. 压力表外观：压力表通常由表头、表身和连接装置组成。

2. 表头：显示压力数值，并设有刻度盘和指针。

3. 表身：固定表头和连接装置，通常采用金属材料制成。

4. 连接装置：与被测介质连接，通常是螺纹接口或法兰接口。

三、操作步骤1. 准备工作在进行压力测量之前，请确保以下准备工作已完成：- 将压力表与被测介质连接，确保连接牢固。

- 检查压力表是否正常运作，并确保指针在零刻度位置。

2. 测量压力（根据实际情况选择合适的测量方法，以下是一种常用方法的步骤）- 确定被测压力介质的性质（液体或气体）和量程范围。

- 打开被测压力介质供应，使其充满压力表。

- 观察压力表指针的位置，根据刻度盘上的刻度读取压力数值。

- 记录压力数值，可以根据需要进行多次测量以提高精确度。

3. 压力表的维护- 使用结束后，及时将压力表从被测介质中取出，并用清洁软布轻轻擦拭表面。

- 避免压力表受到外界冲击或水分侵入，以防止损坏或影响准确度。

- 定期检查压力表的准确度，并根据需要进行校正或更换。

四、注意事项1. 避免超过压力表的量程范围进行测量，以免损坏仪器。

2. 避免过大的冲击或振动，以保持压力表的准确度。

3. 注意压力表的工作温度范围，避免在超出范围的温度下使用。

4. 如遇到故障或不正常情况，请及时停止使用并咨询专业人士。

五、常见问题解答1. 问：为什么压力表指针不动？答：可能是压力表与被测介质连接松动或存在堵塞，请检查连接状态并进行清洗。

2. 问：为什么压力表指针不稳定？答：可能是被测介质存在脉动或压力波动，请检查被测介质的稳定性。

3. 其他问题请咨询售后服务。

六、总结本操作说明书详细介绍了压力表的使用方法和注意事项，希望能帮助用户正确操作压力表，确保测量的准确性和使用的安全性。

压力表的正确使用方法说明书一、前言压力表是一种常见的测量仪器，广泛应用于各个行业中。

正确使用压力表可以保证测量结果的准确性，并且可以延长仪器的使用寿命。

本说明书将详细介绍压力表的正确使用方法。

二、压力表的结构和组成部分1. 刻度盘：用于显示压力值的刻度盘，通常以MPa或Psi为单位。

2. 指针：指示当前的压力值。

3. 进气口：将压力传递到压力表的入口接口。

4. 出气口：将测量过的压力释放出去，以免影响下次的测量。

三、使用前的准备1. 检查压力表是否完好无损，如果有任何损坏或异物，请不要使用。

2. 确保压力表的刻度盘清晰可见，指针灵活运动。

3. 检查进气口和出气口是否畅通无阻。

四、正确使用方法1. 将进气口与待测的压力系统相连接，确保连接紧固可靠，不漏气。

2. 慢慢打开压力系统的阀门，使气体缓慢进入压力表。

3. 观察刻度盘上指针的运动，当指针稳定在一个数值时，即可读取压力值。

注意，读取压力值时要与刻度盘的最上层刻度对齐，以保证准确度。

4. 操作完成后，关闭压力系统的阀门，并将出气口打开，释放压力，然后将进气口与出气口分别拧紧。

五、使用注意事项1. 在测量前要检查压力表的刻度盘是否清晰可见，以免造成测量误差。

2. 使用前要确认进气口和出气口是紧闭的，以免泄漏导致不准确的测量结果。

3. 避免压力表受到剧烈震动或撞击，以免损坏仪器。

4. 不要将压力表暴露在过高或过低的温度环境中，以免影响其性能。

5. 定期校准压力表，确保其准确度和可靠性。

六、维护保养1. 每次使用后，使用清洁软布擦拭压力表的外表面。

2. 定期检查和更换压力表的密封圈和维修部件。

3. 不要将压力表存放在潮湿或有腐蚀性气体的环境中。

七、故障排除1. 如果压力表指针无法运动或运动不灵活，可能是内部零件出现故障，请联系售后服务部门进行维修。

2. 如果压力表显示的数值异常或不稳定，可能是测量系统存在问题，需要检查压力系统的阀门和管道连接。

八、总结本说明书详细介绍了压力表的正确使用方法，包括使用前的准备、正确使用方法、使用注意事项、维护保养和故障排除等内容。

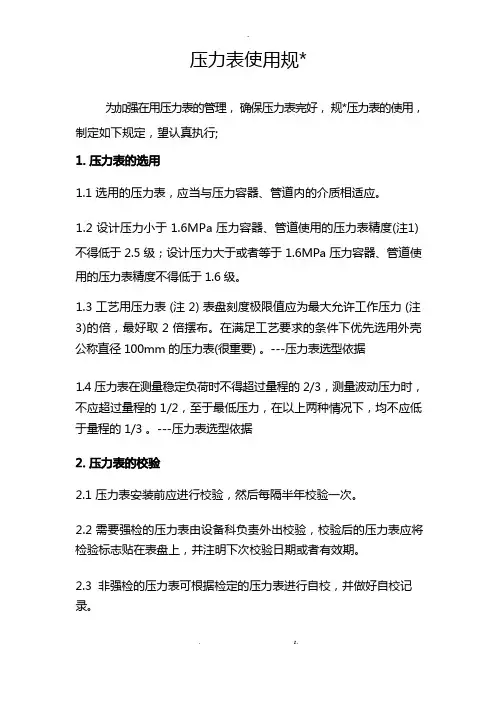

-压力表使用规*为加强在用压力表的管理，确保压力表完好，规*压力表的使用，制定如下规定，望认真执行;1.1 选用的压力表，应当与压力容器、管道内的介质相适应。

1.2 设计压力小于 1.6MPa 压力容器、管道使用的压力表精度(注1) 不得低于2.5 级；设计压力大于或者等于 1.6MPa 压力容器、管道使用的压力表精度不得低于 1.6 级。

1.3 工艺用压力表 (注 2) 表盘刻度极限值应为最大允许工作压力 (注3)的倍，最好取 2 倍摆布。

在满足工艺要求的条件下优先选用外壳公称直径 100mm 的压力表(很重要) 。

---压力表选型依据1.4 压力表在测量稳定负荷时不得超过量程的 2/3，测量波动压力时，不应超过量程的 1/2，至于最低压力，在以上两种情况下，均不应低于量程的 1/3 。

---压力表选型依据2.1 压力表安装前应进行校验，然后每隔半年校验一次。

2.2 需要强检的压力表由设备科负责外出校验，校验后的压力表应将检验标志贴在表盘上，并注明下次校验日期或者有效期。

2.3 非强检的压力表可根据检定的压力表进行自校，并做好自校记录。

3.1 装设位置应便于操作人员观察和清洗，且应避免受到辐射热，冻结或者振动的不利影响。

3.2 压力表与压力容器、管道之间，应装设三通旋塞或者针型阀；三通旋塞或者针型阀应有开启标记；压力表与压力容器、管道之间，不得连接其他用途的任何配件或者接管。

3.3 用于蒸汽介质的压力表，在压力表与压力容器、管道之间应装有存水弯管。

使蒸汽在这一段弯管内冷凝，以避免高温蒸汽直接进入压力表的弹簧管内，导致表内元件过热而产生变形，影响压力表的精度。

存水弯管用钢管时，其内径应不小于 10mm。

3.4 用于高温、具有腐蚀性或者高粘度介质的压力表，在压力表与压力容器、管道之间应装设能隔离介质的缓冲装置。

3.5 专用的特殊压力表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用普通的压力表作特殊介质的压力测量。

压力表校验器的操作步骤由于的用途最近几年来取得了专门大程度的拓展，除用来校验压力表外，还在其它压力测量仪表的校验和压力容器和密闭管路的承压实验等方面取得了普遍的应用。

总之，应用最为普遍的压力校验仪器无愧应数这种。

压力表校验器利用前，第一用汽油清洗校验器管路，然后将传压介质注满油杯。

旋转手摇螺杆泵的手轮检查油路是不是通畅；假设无问题，即可装上周密压力表和被校压力表。

查验压力表时：(1)打开油杯阀②，左旋手轮，使手摇泵的气缸充满油液。

(2)关闭油杯阀②，打开阀③，再右旋手轮，紧缩油液，使油压作用于压力表，依照两只表的指示值即可进行查验。

查验真空表时：(1)清除校验器内部传压介质。

(2)关闭阀③，打开油杯阀②，并将手摇泵螺杆全部旋入气缸。

(3)关闭阀②，打开阀③，旋出手摇泵螺杆，形成真空；若是旋出一次未达到真空度时，应再关闭阀③，打开阀②，旋进手摇泵螺杆到底，接着关闭阀②，打开阀③，旋出手摇泵螺杆，如此反复旋进，旋出数次，直至达到所需真空度为止。

压力表校验步骤/流程Posted by结构图：1.手摇螺杆泵2.油泵3.单项阀门4.导管5.底座安装：1.校验器应放在便于操作的工作台上，必需维持水平。

2.校验器的工作环境温度为+20±10℃，周围空气不得含有侵蚀性气体。

3.校验器不得受震动；工作台上需铺上橡皮垫。

4.利用前，第一用汽油清洗校验器管路，然后将传压介质注满油杯。

旋转手摇螺杆泵的手轮检查油路是不是通畅；假设无问题，即可装上周密压力表和被校压力表。

利用：5.操作步骤：查验压力表时：（1）打开油杯阀②，左旋手轮，使手摇泵的气缸充满油液。

（2）关闭油杯阀②，打开阀③，再右旋手轮，紧缩油液，使油压作用于压力表，依照两只表的指示值即可进行查验。

查验真空表时：（1）清除校验器内部传压介质。

（2）关闭阀③，打开油杯阀②，并将手摇泵螺杆全部旋入气缸。

（3）关闭阀②，打开阀③，旋出手摇泵螺杆，形成真空；若是旋出一次未达到真空度时，应再关闭阀③，打开阀②，旋进手摇泵螺杆到底，接着关闭阀②，打开阀③，旋出手摇泵螺杆，如此反复旋进，旋出数次，直至达到所需真空度为止。

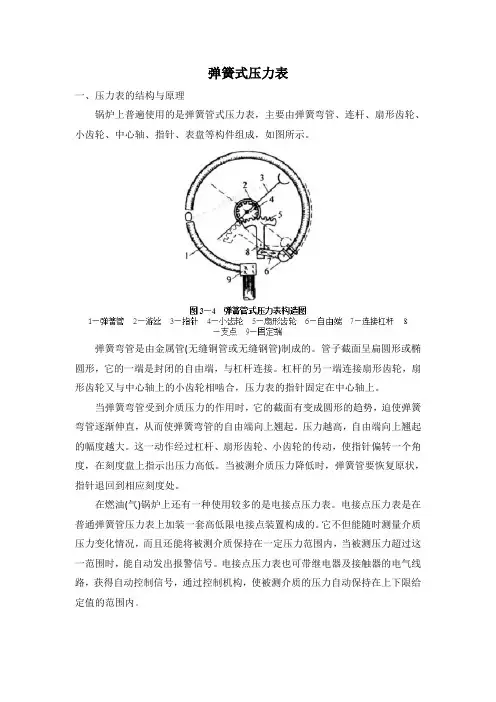

弹簧式压力表
一、压力表的结构与原理
锅炉上普遍使用的是弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成，如图所示。

弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。

管子截面呈扁圆形或椭圆形，它的一端是封闭的自由端，与杠杆连接。

杠杆的另一端连接扇形齿轮，扇形齿轮又与中心轴上的小齿轮相啮合，压力表的指针固定在中心轴上。

当弹簧弯管受到介质压力的作用时，它的截面有变成圆形的趋势，迫使弹簧弯管逐渐伸直，从而使弹簧弯管的自由端向上翘起。

压力越高，自由端向上翘起的幅度越大。

这一动作经过杠杆、扇形齿轮、小齿轮的传动，使指针偏转一个角度，在刻度盘上指示出压力高低。

当被测介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。

在燃油(气)锅炉上还有一种使用较多的是电接点压力表。

电接点压力表是在普通弹簧管压力表上加装一套高低限电接点装置构成的。

它不但能随时测量介质压力变化情况，而且还能将被测介质保持在一定压力范围内，当被测压力超过这一范围时，能自动发出报警信号。

电接点压力表也可带继电器及接触器的电气线路，获得自动控制信号，通过控制机构，使被测介质的压力自动保持在上下限给定值的范围内。

三、压力表精度
弹簧管式压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为、1、、2、、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。

例如，表盘量程0～，精度级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上
<
×％=±；当压力表指示压力为时，实际气压在～ 5MPa之间。

-。

压力表使用说明书欢迎您购买并使用我们的压力表。

本使用说明书将为您提供关于压力表的详细信息以及正确的操作步骤，以确保您能够正确使用和维护该设备。

请您仔细阅读以下内容。

一、产品概述我们的压力表主要用于测量液体或气体系统中的压力。

它广泛应用于许多领域，如工业制造、化学工程、石油化工、医药制造等。

该压力表具有以下特点：1. 高精度测量：本压力表采用先进的传感技术，具有高精度的压力测量能力，可满足各种精确测量需求。

2. 耐用可靠：采用优质材料和精密工艺制造，确保了产品的耐用性和可靠性。

3. 易于安装和使用：本压力表结构简单、尺寸小巧，安装方便。

操作简单明了，用户只需按照正确的步骤进行操作即可。

二、使用须知1. 安装位置：在安装压力表之前，请确保选择合适的位置。

应选择远离震动和高温的位置，避免压力表受到外力干扰。

2. 连接方法：使用合适的工具将压力表与管道连接，确保连接牢固、密封良好，避免泄露问题。

3. 测量范围：在使用压力表之前，请确保该压力表的测量范围符合您所测量液体或气体系统的压力要求。

超过压力表的测量范围可能导致设备损坏或测量不准确。

4. 充气和排气：在测量气体系统中的压力时，先将压力表中的气体排空，确保压力表内部没有气泡存在。

同时，若需要对系统进行充气，请按照正确的充气流程进行操作，避免压力过高而导致损坏。

5. 清洁维护：请定期清洁压力表，并避免使用腐蚀性物质接触该设备。

如有损坏或故障，请联系售后服务人员进行修理和更换。

三、操作步骤1. 打开阀门：在测量液体或气体压力之前，请先打开管道的阀门，确保系统中的液体或气体能够流通。

2. 连接压力表：使用合适的工具将压力表与管道连接，确保连接牢固、密封良好。

3. 读取压力值：打开压力表的观察窗，您将能够看到压力表上显示的压力数值。

请注意，读取压力值时，视线应垂直于压力表的观察窗，以确保读取准确。

4. 关闭阀门：在测量完毕后，请关闭管道的阀门，避免不必要的泄露。

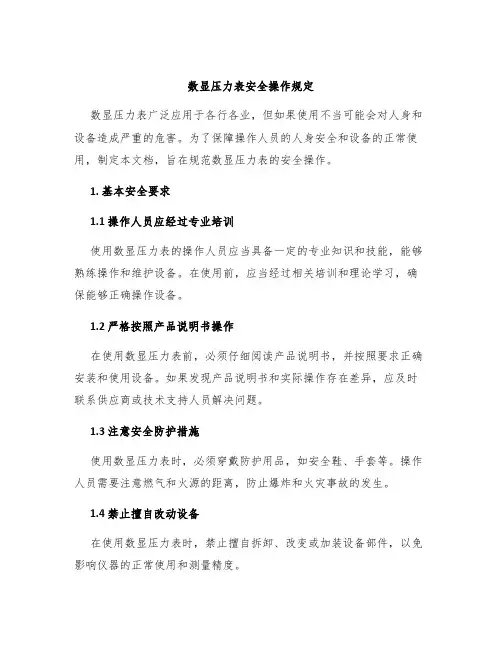

数显压力表安全操作规定数显压力表广泛应用于各行各业，但如果使用不当可能会对人身和设备造成严重的危害。

为了保障操作人员的人身安全和设备的正常使用，制定本文档，旨在规范数显压力表的安全操作。

1. 基本安全要求1.1 操作人员应经过专业培训使用数显压力表的操作人员应当具备一定的专业知识和技能，能够熟练操作和维护设备。

在使用前，应当经过相关培训和理论学习，确保能够正确操作设备。

1.2 严格按照产品说明书操作在使用数显压力表前，必须仔细阅读产品说明书，并按照要求正确安装和使用设备。

如果发现产品说明书和实际操作存在差异，应及时联系供应商或技术支持人员解决问题。

1.3 注意安全防护措施使用数显压力表时，必须穿戴防护用品，如安全鞋、手套等。

操作人员需要注意燃气和火源的距离，防止爆炸和火灾事故的发生。

1.4 禁止擅自改动设备在使用数显压力表时，禁止擅自拆卸、改变或加装设备部件，以免影响仪器的正常使用和测量精度。

2. 数显压力表设置注意事项2.1 安装位置要合理安装数显压力表时，应该选择平稳和固定的支撑面，避免仪器因倾斜或振动而产生偏差和误差。

2.2 线路连接正确数显压力表需要与机械设备进行连接线路，连接精度直接影响测量精度。

在连接前必须要确保连接线路至少符合用户工厂的标准要求，以及产品说明书的线路要求。

2.3 环境适应性要求数显压力表在使用环境要求较高，需要具有防尘、防水、防腐蚀等特征。

在使用设备前，必须了解设备适应的环境条件，并根据环境条件调整设置。

2.4 校准视精度和标准在使用数显压力表进行测量前，必须进行校准，以保证测量结果的准确性和精度。

在校准时应严格按照产品说明书操作。

3. 数显压力表操作规范3.1 操作面板和按钮在进行读数量测时，必须按照操作面板规范操作，例如按正确的按钮，按顺序进行读取数据等。

3.2 注意数显压力表熄灭时的时间数显压力表在不操作时候会熄灭，熄灭时间太长也会影响测量结果。

操作人员需要合理掌握操作时间，以保证测量结果的准确性。

YS-100型数字压力表使用维护说明书本数字压力表结合了世界领先的微处理技术和先进的模数转换算法，达到高精度，低功耗的要求。

采用大屏幕的液晶显示技术，使数据清晰易读。

独特的背景灯技术夜晚也能正常使用，采用进口芯片，对仪表数据采集、记忆、测量保持最高峰值，手动回零，外壳采用不锈钢，耐腐蚀，抗机械压力，机体整体采用密封技术，可以应用在多种复杂的环境中。

陶瓷传感器经久耐用，安全卫生，可应用在食品卫生行业。

本产品是国外名牌数字压力表的中国OEM产品，拥有和国外数字压力表同样性能，是替代传统机械表的理想选择。

一工艺特性●电气特性：工作电源：3.6VDC; 功率消耗：100微瓦工作温度：-20℃~+80℃ -40℃~+80℃工作湿度：10%～90%（不凝结）;连续工作时间：大于3年精度等级：0.25%；0.5%；1%；测量范围：0～100Mpa（可选）；0～5Kpa～600Kpa （可选）；真空：-100Kpa～0Kpa（可选）-0.1～ 0 Mpa压力真空：-0.1～2.4Mpa（可选）；- 100～2400Kpa压力单位可选：Mpa 、Kpa、Kgf/cm2、Bar、mBar、PsiKN、mmAq mmHo、Torr mmhg、atm（特殊要求可定做成Psi、Mpa 、Kpa自由切换）屏幕信息量：4位9段; 报警输出电压：2.7V-3.0V（5mA）●机械特性振动特性：40g（最大）；4g（最大）15-200Hz外形尺寸：主要用途：1、油田注水，井口容器设备压力测量：2、原油外输：动力设备管道泵进出口压力测量;3、石油化工：生产工艺中的真空，微压及腐蚀性的气体，液体压力测量;4、液压系统、制冷、过程监控OEM应用;5、高温介质，粘稠介质，液体高度测量;6、空调、气体处理设备、呼吸机、医疗设备、实验室、压缩机等压力的测量;二操作说明本产品的传感器与显示处理部分采用一体化的设计结构，使用简便，该仪表与被测机构使用螺纹直接连接的方式，对仪表的摆放角度不做任何要求。

压力表操作规程压力表检定操作规程本规程适用于入库前、使用中和修理后的测量范围为(0-4)Mpa系列压力表的检定操作规程。

1、性能要求1(1压力表的准确度等级和允许误差压力表的准确度等级和允许误差及其关系见表1允许误差(%)(按量程的百分数计算) 准确度等级零位测量上限的其余部分(90-100)% 带止销不带止销1 1 ?1 ?1.6 ?11.6 1(6(1.5) ?1.6 ?2.5 ?1.62.5 2(5 ?2.5 ?4 ?2.54 4 ?4 ?4 ?4 注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改 1.2示值误差在测量范围内，示值误差应不大于表1所规定的允许误差。

1(3回程误差在测量范围内，回程误差应不大于表1所规定的允许误差绝对值。

1(4轻敲位移轻敲表壳后，指针示值变动量应不大于表1所规定的允许误差绝对值的1/2。

1(5指针偏转平稳性在测量范围内，指针偏转应平稳，无跳动和卡住现象。

2、技术要求2(1外形2(1(1仪表应整洁，零部件装配应牢固、无松动现象。

2(1(2新制造的压力表涂层应均匀光洁、无明显剥脱现象。

2(1(3压力表应装有安全孔，安全孔上须有防尘装置。

2(2标志分度盘上应有如下标志:制造单位或商标;产品名称;计量单位和数字;计量器具制造许可证标志和编号;精度等级，出厂编号。

2(3读数部分2(3(1仪表玻璃应无色透明，不应有妨碍读数的缺陷和损伤。

2(3(2分度盘应平整光洁，各标志应清晰可辨。

2(3(3指针指示端应能覆盖最短分度线长度的1/3~2/3。

2(3(4指针指示端的宽度应不大于分度线的宽度。

2(4零位在无压力时，指针应紧靠止销，“缩格”应不得超过表1规定的允许误差绝对值。

3、标准器压力校验器、精密压力表4、操作方法4(1外观用目力观测，应符合1.1的要求。

4(2零位用目力观测，应符合1.4的要求。

4(3示值误差，回和误差和轻敲位移的检定4(3(1标准仪器与压力表使用液体为工作介质时，它们的受压点应基本上在同一水平面上，如不在同一水平面上，应考虑由液柱高度差所产生的压力误差。

压力计使用说明书使用说明书一、产品介绍压力计是一种测量液体或气体压力的仪器，广泛应用于工业、医疗、科学研究等领域。

本产品采用高精度传感器和先进的数字技术，能够准确、稳定地测量压力，并将结果以数字显示方式输出。

二、产品特点1. 高精度：本产品采用先进的传感器技术，能够实现高精度的压力测量，保证测量结果的准确性。

2. 易操作：本产品使用简单方便，只需按照以下步骤进行操作即可。

3. 可靠性强：经过严格的质量控制和测试验证，确保产品具有良好的可靠性和稳定性。

4. 多功能：除了基本的压力测量功能外，本产品还具备报警、数据存储等附加功能，满足更多使用需求。

三、使用步骤1. 准备工作：确保产品电源充足，并检查传感器连接是否牢固。

2. 打开设备：按下电源开关，待屏幕亮起后即可进行操作。

3. 设置参数：根据测量要求，可通过菜单进行参数设置，包括单位选择、量程设定等。

4. 压力测量：将待测压力介质连接到压力计上，确保连接牢固。

a. 如果测量液体压力，请将压力计与压力源相连，确保无泄漏。

b. 如果测量气体压力，请将压力计与气源相连，并打开气源开关。

5. 结果显示：待压力稳定后，压力值将通过屏幕显示出来。

根据需要，可进行峰值保持、最小化显示等操作。

6. 结束使用：测量完成后，切勿突然拔除压力源。

先关闭压力源，然后再关闭电源开关。

四、注意事项1. 使用过程中，严禁将压力计超过量程范围以及使用在有爆炸危险的环境中。

2. 请勿撞击、摔落或强烈挤压压力计，以免损坏设备。

3. 使用完毕后，应将压力计置于干燥、通风处，防止受潮和积尘。

4. 定期校准：为保证测量结果的准确性，定期进行校准是必要的。

5. 若发现产品故障或异常，请及时停用，并联系售后服务中心。

五、维护保养1. 定期进行清洁：使用软布蘸取清水或酒精轻拭仪器表面，严禁使用有腐蚀性的溶剂清洗。

2. 定期更换电池：电池电量不足时，请及时更换新电池。

3. 定期校准：根据使用频率和要求，定期送厂家或指定维修点进行校准。

压力表安装和使用说明书各种类型的压力表满足不同的要求。

下面的说明对我们公司表的评估和委托是有帮助的。

要求和测试对于过压测量装置的要求和测试列在DIN 16005中。

因此，不用与用户签订有效协议，LABOM表完全能满足上述标准所规定的各种条件。

壳体型号对于不同的安全要求，LABOM压力表提供一系列壳体类型。

对弹簧管测量系统壳体的要求列在DIN 16006和DIN 16007中。

LABOM也将这些要求用在隔膜测量系统中。

考虑使用条件，用户可以选择合适的型号。

温度误差过压压力表的一般误差范围规定在DIN 16005中，适于不同的精度等级。

这些技术要求是指参考温度为20℃时，附加误差在温度影响中予以考虑（标准值）：a) 灵敏度的影响约为0.3%/10Kb) 在充液标准装置中的指示器误差-对DIN 16006-6 mbar/10K-对DIN 16007-10 mbar/10K是由装置防护类型IP66产生的、内部压力补偿膜片引起的，并在正常应用范围-20…+50℃内。

装置阻尼被测介质的振动和波动对测量元件使用寿命产生显著影响。

通常有下列措施。

振动：液体阻尼被测介质波动：上游连接节流阀和液体阻尼按照不同的应用和环境温度，可用各种不混合液体来作为测量元件阻尼：a) 甘油-水混合物，用于无附件装置，工作温度从-20℃起，在特殊情况时从-40℃起，有小阻尼特性。

b) 专用油（Labofin），用于带电气附件装置，从-40℃起。

电气附件对于带电气附件的压力表，DIN 16085（目前暂行）给出了关于工作、误差范围、开关方式的定义和连接端子的布置等重要资料。

安装说明压力表设计成无支撑的布置方式。

如果测量管线已安装就绪，它们通常带一个斜度，这样就避免了空气夹层和水腔。

不仅外壳，而且法兰颈也为此目的用于紧固和松开。

开放测量法兰不应因过度旋紧法兰螺栓而变形，以防止零点误差。

对于蒸汽测量，虹吸管必须接到装置的上游。

连接时应特别注意充分的冷凝，这对于防止蒸汽进入装置是有效的。

机械压力表使用方法说明书尊敬的用户：感谢您选择使用我们的机械压力表。

为了确保您正确、安全地使用这款产品，我们特为您编写了以下使用方法说明书。

请您仔细阅读并按照指导操作。

1. 产品概述机械压力表是一种测量压力的工具，适用于工业、制造、实验室等领域的压力检测与监测。

该产品采用机械机构和指针指示，结构简单、可靠，具有高准确度和较长的使用寿命。

2. 规格与参数- 压力范围：0~100MPa（可根据需求定制）- 精度等级：0.5级- 过载压力：150%FS- 工作温度范围：-20℃~60℃- 连接方式：螺纹连接（可选其他连接方式）- 材质：不锈钢（可选其他材质）3. 使用步骤3.1 准备工作- 检查机械压力表是否完好无损；- 检查连接管道是否牢固；- 确保压力表与被测介质兼容。

3.2 安装- 注重连接的可靠性，确保螺纹连接紧固；- 根据实际需求，选择合适的接口型号和尺寸；- 让压力表与被测介质之间的管道保持水平。

3.3 读数- 使用前，确认指针处于刻度零位，如不在零位应进行校准；- 视线垂直于指针，以正对指针指示的刻度；- 注意读数时避免产生视觉偏差。

4. 维护与保养4.1 日常保养- 定期清洁压力表，使用清洁干净的布擦拭外壳；- 避免机械振动和冲击；- 避免使用过大或过小的压力范围。

4.2 定期校准- 建议每年对机械压力表进行一次校准，以确保测量准确度；- 校准应由专业人员进行，确保使用精密的校准设备。

5. 注意事项- 避免超载使用，在量程之内使用压力表；- 避免机械压力表与腐蚀性介质接触，以免损坏仪表；- 避免机械压力表长时间暴露在高温或低温环境中，以免影响工作性能；- 避免与其他物体接触或碰撞。

6. 故障排除以下是一些常见的机械压力表故障及解决方法：- 指针抖动：可能是由于连接松动，应重新检查连接；- 读数不准确：可能是由于压力表失去标定，应重新进行校准；- 零位漂移：可能是由于机械部件磨损，应更换内部零件。

系列精密数字压力计安全操作及保养规程1. 引言本文档旨在提供系列精密数字压力计的安全操作及保养规程。

精密数字压力计是一种用于测量各种介质压力的高精度仪器，因此对其正确使用和保养非常重要，以确保其性能和可靠性。

2. 安全操作规程2.1 选择合适的工作环境在操作精密数字压力计前，应选择一个干燥、清洁、无腐蚀性气体和无剧烈震动的工作环境。

避免将压力计放置在高温、高湿度或有化学腐蚀物的地方，以免影响仪器的正常使用寿命。

2.2 仔细研读产品手册在首次操作前，请仔细阅读精密数字压力计的产品手册，并按照手册上的说明正确安装和使用仪器。

了解仪器的各个部件和功能，熟悉各种操作按钮和指示灯的作用。

2.3 连接气源在使用精密数字压力计前，请确保正确连接气源。

根据产品手册的说明，选择合适的接入口，并使用正确的连接器将仪器与气源连接。

2.4 正确操作预处理器一些系列精密数字压力计需要搭配预处理器使用。

在操作前，请确保预处理器已正确连接，并按照产品手册上的指示设置参数。

2.5 妥善处理压力超限情况在使用过程中，若压力超出了仪表的测量范围，请立即采取相应措施，如停止气源供应或调整气源压力，以避免对仪器造成损坏。

2.6 避免过载和震动制定合理的工作规程，避免对精密数字压力计施加过大的压力或暴露于剧烈的震动环境中。

过大的压力和震动可能损坏仪器内部的传感器和其他关键部件。

2.7 使用合适的测量单位在使用精密数字压力计进行测量时，请选择合适的测量单位，并确保正确地设置仪器。

不正确的测量单位设置可能导致测量结果的误差，影响数据的准确性。

3. 保养规程3.1 定期校准为确保精密数字压力计的准确性，建议定期校准仪器。

校准频率可以根据实际使用情况和精度要求来确定，但通常不应超过一年。

可以将仪器送往专业实验室进行校准，或使用合适的校准设备进行自校准。

3.2 清洁仪器表面定期清洁精密数字压力计的外部表面，以保持仪器的整洁和正常工作状态。

可以使用干净的布或轻微湿润的布擦拭表面，避免使用腐蚀性或磨损性的清洁剂。

氨用压力表安全操作及保养规程氨用压力表是氨气的压力监控设备之一，使用氨用压力表要注意安全操作和及时保养，以确保其正常运行并避免生产事故的发生。

本文将介绍氨用压力表的安全操作和保养规程。

1. 安全操作1.1 选购和安装在选购和安装氨用压力表时，应注意以下几点：1.选择合适的规格和型号：选择氨气用压力表，应该根据使用场景的需要选择合适的规格和型号，避免出现不兼容或者不足的情况。

2.严格按照使用说明书进行安装：使用说明书中会详细介绍如何安装氨用压力表，包括用户所需准备的安全防护装备、设备配件、和接口等等。

在安装过程中，必须遵循使用说明书的指引，严格按照要求进行。

3.进行验收和测试：安装完成后，必须进行验收和测试，确保氨用压力表的安装质量符合使用要求。

1.2 使用在使用氨用压力表时，应注意以下几点：1.维护压力表的完整性：氨用压力表会暴露在高压、低温的环境中，容易出现磨损、老化等现象，必须确保压力表的完整性，其外表无破裂、变形和泄漏等情况，否则应及时更换。

2.妥善保管和使用：对于氨用压力表的使用者而言，其应妥善保管表身、支架和连接部件等相关零部件，不要轻易移动或更改其连接部件，更不应私自调试内部机构相关参数。

3.避免接触溶剂、酸碱等化学物品：氨用压力表内部零件存在一定脆弱性，遇到酸、碱、溶剂等化学作用容易受损。

4.结合系统使用：氨用压力表往往要与其他系统配合使用，例如维修检测系统等，使用时要结合实际系统情况，对油压传动液做好隔离和密封，以避免因此影响其他系统的运行。

1.3 处理故障在操作中，如出现压力表读取故障、压力表的窜气泄漏等情况，处理如下：1.检查气源：检查气源是否正常，避免气源中断或者气泵进气不足的情况引起的压力偏低。

2.检查连接管路：检查压力表连接管路是否正确，管路是否密封，紧固的螺帽是否松动或损坏。

3.检查压力表的内部管路结构，如是否泄漏或阻塞，导致读取错误。

4.采取适当措施，例如对气源进行加压、清理管道、更换密封等，解决故障。
