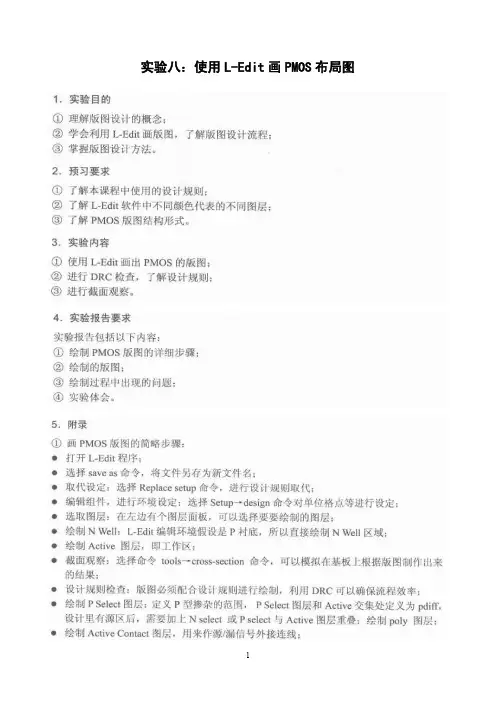

实验八：使用L-Edit画PMOS布局图

实验八：使用L-Edit画PMOS布局图1．新建文件夹：在电脑E盘新建文件夹，文件夹名为ex8。

所示。

3．另存新文件：选择File——Save As命令，打开“另存为”对话框，在“保存在”下拉列表框中选择存储目录（存储在刚才新建的文件夹ex8中），在“文件名”文本框中输入新文件名称，例4．取代设定：选择File——Replace Setup命令，单击出现的对话框的From file下拉列表右侧的Browser按钮，选择d:\My Documents\Tanner EDA\Tanner Toolsv13.0\L-Edit and LVS\SPR\Lights\Layout\lights.tdb文件，如图所示，再单击OK按钮。

接着出现一个警告对话框，按确定按钮，就可将lights.tdb文件的设定选择性应用在目前编辑的文件，包括格点设定、图层设定等。

5．重新命名：L-Edit编辑方式是以组件(Cell)为单位而不是以文件(File)为单位的，每一个文件可有多个Cell，而每一个Cell可表示一种电路布局图或说明，每次打开新文件时自动打开一个Cell并将之命名为Cell0，如图所示，其中，编辑画面中的十字为坐标原点。

将Cell0的名称重新命名，可选择Cell——Rename命令，打开Rename Cell Cell0 对话框，将cell名称改成pmos，如图所示。

6．选取图层：在画面左边有一个Layer面板，其中有一个下拉列表，可选取要绘制的图层，例如：Poly，则Layer面板会选取代表Poly图层的红色。

在L-Edit中的Poly图层代表制作集成电路中多晶硅(Poly Silicon)所需要的光罩图样。

本范例绘制PMOS布局图会用到的图层包括(N Well 图层) 、(Active 图层) 、(N Select 图层) 、(P Select 图层) 、(Poly 图层) 、.(Metal1 图层) 、(Metal 2 图层) 、(Active Contact 图层) ，其各自的绘制结果分别如下。

Ledit及器件版图设计

L-EDIT的应用
Electrical properties:电学特性的设定。比如单位面积电容的设定。一般不设定。 GDS number：设置图层数等。 Default wire setting：设置线宽和连接点形状等特性。
L-EDIT的应用
derivation工具栏：推导产生图层 Draw和derived：选择该图层是由绘制产生还是由已有图层逻辑运算产生。
L-edit 的图层
L-EDIT的应用
当把鼠标箭头放在某个图层上时就会显示该层的名称，点击左键就会选中该图层，任何时候只能选中一个图层。在选中的情况下绘图只会反应在该图层上
L-edit 的图层
L-EDIT的应用
单击某一个图层的鼠标右键时就会显示图层选项，图层右侧的三个图标分别表示锁定图层，显示图层和保护图层 L-edit 的图层
L-EDIT的应用
双击图层左侧区域或者选中基本工具栏中setupapplication就会弹出版图应用设置菜单，其中包括快捷键设置和版图的一些限定 L-edit 的设置
L-EDIT的应用
首先设定user为软件文件路径然后进行设置. Paste to cursor:粘贴到鼠标指针。即粘贴时图形将会跟随鼠标移动，直到鼠标落键图形才会消失
Fill和outline：表示填充和轮廓线的颜色和花纹的设置。
L-EDIT实例
国内设计多为逆向，但也需要根据市场需求做适当改变，所以绘制版图前首先必须完成符合项目需求的元胞及其工艺的仿真验证，确定基本的元胞参数和工艺步骤，为绘制确定条件。其次，需要和生产厂商确定设计规则和工艺限制条件，使版图的绘制有据可依。
二极管结构示意图版图设计规则版图设计规则版图设计规则版图设计规则版图设计规则ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit的应用ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例ledit实例thanks

使用 L-Edit 画PMOS 布局图

一、实验目的1、熟悉版图设计工具L-Edit 的使用方法；2、能运用L-Edit 实现器件的布局图；二、基本原理1、CMOS 器件的制作工艺2、PMOS 器件和NMOS 器件的版图PMOS 器件的版图NMOS 器件的版图3、L-Edit 使用的注意事项（1）L-Edit 编辑环境是预设在P 型基板上，故在P 型基板上制作PMOS 的第一步是需要做出N Well 区，即需设定N 阱区；（2）改变图形大小的方法：“alt+鼠标拖动边框”；移动图形的方法“alt+鼠标拖动图形”；（3）绘制各图层之前需先通过Tools---DRC Setup 查看对应的设计规则，从而选择确定图层的大小；绘制完一个图层都需DRC 进行设计规则检查；（4）各图层绘制无先后顺序的规定；（5 ）绘图时可适当使用“尺子”功能：；清除图中的“尺寸”使用“View---Objects---Rules”；三、实验内容及步骤（1）打开L-Edit 程序。

（2）另存新文件：选择File---Save As 命令，打开“另存为”对话框，在“保存在”下拉列表框中选择存储目录，在“文件名”文本框中输入新文件名称，例如，exp3。

（3）取代设定：选择File---Replace Setup 命令，单击出现的对话框的From file 下拉列表右侧的Browser 按钮，选择…:\LEdit83\Samples\SPR\example1\lights.tdb 文件，再单击OK 按钮，就可将lights.tdb 文件的设定选择性应用在目前编辑的文件，包括格点设定、图层设定等。

（4）编辑组件：L-Edit 编辑方式是以组件(Cell)为单位而不是以文件(File)为单位的，每一个文件可有多个Cell，而每一个Cell 可表示一种电路布局图或说明，每次打开新文件时自动打开一个Cell 并将之命名为Cell0，其中，编辑画面中的十字为坐标原点。

（5）设计环境设定：选择Setup 命令，打开Design 对话框。

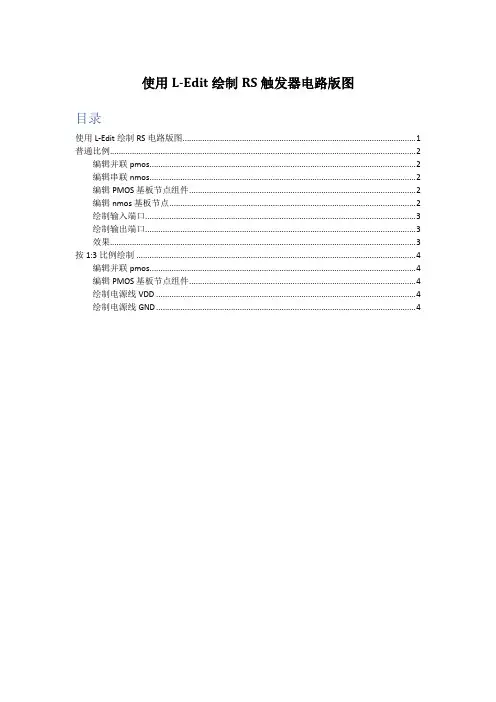

使用Tanner L-Edit绘制RS触发器电路版图

横 157
效果
纵向 2 4
纵 5
按 1:3 比例绘制
编辑并联 pmos
图层 N Well Active P Select Poly Active Contact Metal1
横向 96 66 78 3 2 4
纵向 45 S 基板节点组件
图层 N Well Active N Select Active Contact Metal1
横向 45 15 27 2 4
纵向 45 15 27 2 4
绘制电源线 VDD
图层
横
纵
Metal1
452
15
绘制电源线 GND
图层
横
纵
Metal1
452
5
横向 5 9 2 4
纵向 5 9 2 4
绘制输入端口
图层 Poly Contact
Poly Metal1
Via Metal2
横向 2 5 10 2 4
纵向 2 5 4 2 4
绘制输出端口
图层 Via（在 Metal1 图层上）
Metal2 绘制电源线 VDD 与 GND
图层 Metal1
横向 2 4
编辑并联 pmos.........................................................................................................................2 编辑串联 nmos.........................................................................................................................2 编辑 PMOS 基板节点组件.......................................................................................................2 编辑 nmos 基板节点................................................................................................................2 绘制输入端口 ........................................................................................................................... 3 绘制输出端口 ........................................................................................................................... 3 效果........................................................................................................................................... 3 按 1:3 比例绘制 ...............................................................................................................................4 编辑并联 pmos.........................................................................................................................4 编辑 PMOS 基板节点组件.......................................................................................................4 绘制电源线 VDD ......................................................................................................................4 绘制电源线 GND ......................................................................................................................4

Ledit及器件版图设计 ppt课件

Ledit及器件版图设计
Ledit及器件版图设计
L-edit 14.0基本的操作界面
Ledit及器件版图设计
Ledit及器件版图设计
L-edit 常用快捷键
Ledit及器件版图设计
L-edit 的图层
L-edit的图层数是没有限制的，每一个图层都用一个设定颜色的小方块表示，小方块中也可以设置花纹。目前器件版图上的设计都有习惯的颜色和花纹来表示特定的版图图层
Ledit及器件版图设计
版图根据逻辑与电路或者器件功能和性能要求以及工艺水平
要求来设计光刻用的掩膜版图，实现IC或器件设计的最终输出。版图是一组相互套合的图形，各层版图相应于不同的工艺步骤，每一层版图用不同的图案来表示。版图与所采用的制备工艺紧密相关。平面工艺 all processing steps act on a very thin surface layer of the wafer.所有的IC在一个晶片上同时被制造出来，大大降低了制造成本。
Ledit及器件版图设计
L-edit 的设置
双击图层左侧区域或者选中基本工具栏中setupapplication就会弹出版图应用设置菜单，其中包括快捷键设置和版图的一些限定
Ledit及器件版图设计
首先设定user为软件文件路径然后进行设置.
Paste to cursor:粘贴到鼠标指针。即粘贴时图形将会跟随鼠标移动，直到鼠标落键图形才会消失
Ledit及器件版图设计
Rendering工具条
Hide instance insides if less than:设置水平和垂直的显示界限，小于该像素只只显示大概轮廓。
Cache instance smaller than:缓存例体化的最小尺寸

L-Edit绘制版图

图3.37 编辑单元Cell0
图3.38 工艺设定
❖
Grid标签页用于显示栅格、鼠标栅格和定位栅格的设置，如图3.39所示。在“Grid display”栏内设定1个显示栅格点（Displayed grid）等于1个坐标单位（Locator unit ），在“Suppress grid less than”框中设置8，表示当栅格小于8个像素时不显示；在“Mouse grid”栏中，设定鼠标光标显示（Cursor type）为Smooth类型，在 “Mouse snap grid”框中设定鼠标锁定的栅格为0.5个坐标单位；在“Locator unit”栏中设定1个坐标为1000个内部单位。
用L-Edit画PMOS版图的步骤
图3.35 L-Edit 的标题栏
❖ （1）打开L-Edit程序：L-Edit会自动将工作文件命名为Layout1.tdb并显示在窗口的标题栏上，如图3.35所示。
❖ （2）另存为新文件：选择执行File/Save As子命令，打开“另存为”对话框，在“ 保存在”下拉列表框中选择存贮目录，在 “文件名”文本框中输入新文件名称，如 Ex1。
L-Edit绘制版图Fra bibliotek10.1 L-Edit的窗口介绍
❖ 图3.1为L-Edit的窗口，包括标题栏、工具栏、位置显示区、鼠标功能说明、状态栏、绘图区等项目。还有层的定义区，用以定义现在要进行绘制和编辑的层。
工具栏位置显示区
层定义区
标题栏
鼠标功能说明
状态栏
图3.1 L-Edit窗
绘图区
❖ 2．应用参数设置
❖ 设定结果为1个栅格的距离等于1个坐标单位也等于1个 Micron。
图3.39 栅格的设定

Ledit及器件版图设计ppt课件

L-EDIT的应用
Auto panning:窗口自动平移。即当鼠标碰到版图窗口边缘时会自动平移窗口跟随鼠标。
Active push rubberbanding:活动推拉。选中后绘图时不必一直按住鼠标来绘制多边形，只用单击起点和结束点即可完成
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
版图设计规则
a:阱的最小宽度 b:不同电位的阱间距 c:相同电位的阱间距 d:阱对有源区的最小覆盖 e:阱外有源区和阱的间距
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
版图设计规则
a:有源区的最小宽度 b:沟道最小宽度 c:有源区间距
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
举例：CMOS结构示意图
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
举例：CMOS结构示意图
L-edit 14.0基本的操作界面
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
L-EDIT的应用
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去

《LEdit绘制版》课件

《LEdit绘制版》PPT课件
这个PPT课件将会向大家介绍LEdit绘制版的各种功能和用途，包括基础和高级教程、实战演练以及未来发展方向。让我们开始吧！
什么是LEdit绘制版
制图软件
LEdit绘图软件是一款流程图绘制工具，是制作流程图、UML图、组织结构图和ER图的利器。
高效省事
LEdit绘制版可帮助用户快速制作各种流程图，提高效率，用于项目管理非常实用。
表和关系。
制作项目流程图
用LEdit绘制版
优缺点
• 优点：LEdit绘制版具备直观、高效、免费等特点，可以帮助用户轻松地制作各种流程图
• 形缺。点：在一些高端的图形设计领域，它的功能还相对较弱。
未来发展方向
• 增强软件的多功能性，加强与其它软件的数据交互性和扩展性；
组织结构图
LEdit绘制版还适用于组织结构图的制作，用于企业的各种机构和职务的描绘。
ER图
LEdit绘制版最常用于数据库ER图的制作，是开发数据库的关键步骤。
LEdit绘制版基础教程
1
安装和启动
下载并安装LEdit绘制版软件，双击图标启动应用程序，并熟悉软件界面和功能。
2
界面介绍
了解LEdit绘制版的各个元素和控件，包括菜单、工具栏、画布和属性面板等。
易于使用
LEdit绘图软件具有友好的界面和易于操作的功能，即使没有图形绘制经验也能很好地使用它。
完全免费
LEdit绘制版是一个完全免费的软件，不用在学习和应用时花费大量资金。
LEdit绘制版的应用场景
流程图
LEdit绘制版被广泛应用于各种类型的流程图的制作，如项目管理、业务流程等。
UML图
LEdit绘制版也是一款UML图制作利器，可用于面向对象的软件开发。

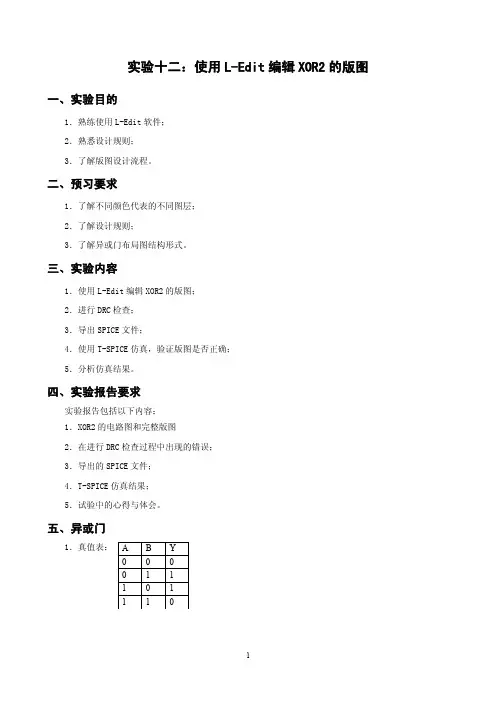

实验十二：使用L-Edit编辑XOR2的版图

四、实验报告要求
实验报告包括以下内容： 1．XOR2 的电路图和完整版图 2．在进行 DRC 检查过程中出现的错误； 3．导出的 SPICE 文件； 4．T-SPICE 仿真结果； 5．试验中的心得与体会。
五、异或门
1．真值表： A 0 0 1 1 B 0 1 0 1 Y 0 1 1 0
1
2．逻辑表达式： y A B A B 二输入异或门电路的构成可有以下几种方式：（1） y a b a b 两个两输入与非门（2*4 个 MOS 管）一个两输入或非门（4 个 MOS 管）五个倒相器（5*2 个 MOS 管）共需 22 个 MOS 管（11NMOS 管，11PMOS 管）（2） y a b a b 三个两输入与非门（3*4 个 MOS 管）二个倒相器（2*2 个 MOS 管）共需 16 个 MOS 管（8 个 NMOS 管，8 个 PMOS 管）（3） y a b a b 利用 CMOS 传输门和倒相器来设计电路一个 CMOS 传输门（2 个 MOS 管）二个倒相器（2*2 个 MOS 管）共需 6 个 MOS 管（3 个 NMOS 管，3 个 PMOS 管） 3．电路图：
5．重新命名：将 Cell0 的名称重新命名，可选择 Cell——Rename 命令，打开 Rename Cell Cell0 对话框，将 cell0 名称改成 XOR2。 6．复制组件：选择 Cell——Copy 命令，打开 Select Cell to Copy 对话框，单击其中的 Browser 按钮，在出现的对话框中选择第八次实验（反相器版图设计）所做的 inv.tdb，再在 Select Cell to Copy 对话框中选择 Basecontactn 组件，如图所示，单击 OK 按钮，则可将 Basecontactn 组件复制至 ex11.tdb 文件中。之后再以同样的方式将 Basecontactp、input、nmos、pmos、out 组件复制到 ex11.tdb 文件中。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（栅格设臵）”标签页为方便绘图、查看和编辑，L-Edit提供了三种独立的栅格坐标：显示栅格、鼠标栅格和定位栅格，如图3.7所示。 “Grid display”栏用于定义显示栅格。其中“Displayed grid”填充框用于设定栅格的格点间距，单位是定位单位；“Suppress minor grid”填充框用于设定栅格格点显示的最小像素，小于或等于该值时，格点将不显示。 “Mouse grid”栏用于设臵鼠标栅格。选中“Snaping”选项表示鼠标指针只能在栅格上移动；选中“Smooth”选项表示鼠标指针可在栅格间移动；“Mouse snap”填充框用于设定鼠标每移动一步的距离，单位是定位单位。
2013-7-13
图3.10 图层设置对话框
2013-7-13
3.3 文件与单元

在L-Edit中，设计是以TDB文件形式存在和保存。 TDB文件可以是版图文件，也可以是文本文件。TDB 文件由至少一个单元或多个单元组成。对于版图文件，这些单元是以等级构造关系相互联系在一起。有些单元只包含几何图形对象，称为基本单元，它们是独立的单元；另一些单元则既可以包括几何图形，还可以包含例化体。例化体是指在某个单元内对其他单元的引用，就象调用子程序。这样在版图设计时就不必重复绘制相同的版图结构，提高设计效率，同时还极大地减少了设计所占的存储容量。
版图的相关知识（二）
余华
重庆大学光电工程学院
L-Edit的使用方法

L-Edit是Tanner Tools Pro工具软件中的一个软件包，可以在同一窗口中进行版图设计、设计规则检查、网表提取、标准单元自动布局与连线等工作。配合在S-Edit中建立的相应电路，可以在Tanner Tools Pro提供的另一个工具LVS完成布局与电路的比对。在本章中将介绍L-Edit的使用与版图设计及网表提取。
2013-7-13
图3.6 工艺参数设置标签页
2013-7-13

②“Technology units”栏：用于设臵工艺单位，共有6种： Microns（微米）、Mils（密耳）、Millimeters（毫米）、 Centimeters（厘米）、Inches（英吋）和Other（自定义单位）。如选用Other选项，还需在其右边的填充框内输入自定义工艺单位的名称（通常是Lambda）。 ③“Technology setup（工艺设臵）”栏：用于定义工艺单位与内部单位间的换算关系。当在“Technology units”栏内选中“Other”选项，并在右侧填入Lambda，则该栏内出现两组填充框：“Lambda per Internal Unit”表示每内部单位的Lambda，用分数的形式定义内部单位与 Lambda的关系；“Lambda”填充框用分数的形式定义Lambda与微米的关系。如自定义单位为foot，由于一英尺等于304800微米，则在该填充框内应填写304800/1。图中设臵为1个内部单位等于 1/1000微米。当在“Technology units”栏内选中“Other”以外的选项，如选中“Mils”选项，在“Technology setup”栏内只出现“Mils per Internal”填充框，用分数的形式定义内部单位与Mils之间的关系。
2013-7-13
图3.4 调色板
2013-7-13

2．应用参数设臵执行Setup /Application子命令进入应用设臵对话框，如图3.5所示，包括热键和鼠标作用的某些设定。（1）配臵文件设臵栏 “Workgroup”填充框用来指定设计组应用配臵文件的路径和名称。“User”填充框用来指定设计者应用配臵文件的路径和名称。

2013-7-13
图3.7 栅格参数设置标签页
2013-7-13

（3）“Selection（选择参数）”标签页用于选择对象时的有关设定，包括选择区域、弃选区域、编辑范围、选择绘图对象，如图3.8所示。 “Selection range”栏用于设定选择范围，单位为定位单位。当鼠标指针在对象外面且距对象边缘不超过框内规定的值，该对象仍能选中。 “Deslection range”栏用于设臵弃选范围。在进行移动、编辑或复制操作时，当鼠标指针与选中的对象的距离大于该设定值时，单击鼠标的MOVE-EDIT键，选中的对象将去选。 “Edit range”栏用于决定编辑范围，两填充框的单位不同。当鼠标指针离对象的边或顶点的距离在该范围内时，点击MOVE-EDIT按钮将执行Edit操作，否则执行Move操作。选中“Select drawn objects”选项表示对象在创建后将自动被选中，这样对该对象可立即进行编辑操作。
2013-7-13

（2）“General”标签页：提供使用者针对以下事项进行设定。 ①Editing Options（编辑选项）栏：共有4个选项，选中“Active-Push Rubberbanding” 选项表示在画圆形、方形时不必一直按着鼠标的按钮，只要定义端点即可。例如，若要画一个方形，先用鼠标左健定义方形的某一个角落，再移到鼠标方形的对角位臵，然后再单击鼠标左键，就可以完成方形的绘制。
2013-7-13
图3.8 选择参数设置标签页
2013-7-13

（4）“Drawing”标签页用于绘图参数的设臵，设臵窗口如图3.9所示。 “Default port text size”栏用于设臵端口默认文字尺寸，单位是定位单位。
2013-7-13

“Nudge amount”栏用于设臵命令 Draw/Nudge中微移量。 “Default ruler settings”栏用于设臵标尺的文字大小（Text）、显示方式（Display）、端点形状（End）、刻度线显示方式（Show tick marks）。 “Create rules on”栏用于设臵标尺放臵的位臵。选中“Current layer”选项表示将标尺放于当前图层上，也可通过图层选择框中的下拉列表，选取放臵标尺的图层。
2013-7-13

4．图层设臵图层部分的设臵包括有那些图层、图层的名称、对象的电阻电容值、GDSⅡ的代号、CIF的名称、图样等数据。执行Setup/ Layers子命令进入图层设臵对话框，如图3.10所示。对话框左边的图层列表框列出了当前文件的图层，与图层定义区的次序是一致的。也可建立新的图层（Add Layer）、删除原有的图层（Delete Layer）和重新命名图层（Remane Layer），还可安排各图层的先后顺序(Move Layer)。在窗口的右边可以用来定义或是更改图层的名称，与各图层的电气特性、布局方式、生成层的方式、图样等。若要修改某层的参数时，只要选中右边列表框的某层，再修改右边各标签页的数据即可。
2013-7-13

TDB版图设计文件的格式是Tanner公司专有的，为了能与其他设计系统以及掩模制造商进行交流，还必须把TDB格式转换成通用的CIF或 GDSII格式，或把CIF和GDSII格式文件输入，转换为TDB格式。
2013-7-13

3.3.1 文件 1. 建立新的设计文件执行File/ New子命令打开新建设计文件对话框，如图3.14所示。 L-Edit允许建立版图文件（Layout）或是文本文件（Text），并且可依据要建立的文件型式激活适当的编辑器。（1）选择新建版图文件之后，从“Copy TDB setupfrom”栏内复制其他设计文件的数据设臵，或者在该栏下方的设臵文件列表框中选择。单击OK按钮，产生默认名为LayoutN的新文件，N代表自 L-Edit窗口打开后新建版图的次数，且该名称显示在L-Edit窗口顶部的标题栏中。在打开新文件的同时，默认名为Cell0的新单元随之产生，并显示在单元窗口的标题栏中（单元窗口不处在最大化），或在L-Edit窗口的标题栏中（单元窗口处于最大化）。对于新版图文件，可用File/Save as命令进行重新命名。对于单元，可用Cell/Close as命令进行重新命名。
2013-7-13

“Paste To Cursor”选项表示将剪贴板上的图形粘贴到鼠标指针上，选中该选项后，在粘贴对象时，被复制的对象会跟随光标指针出现在绘图区，并随光标一起移动，点击鼠标的任何键时，被复制的对象固定到绘图区。在粘贴到绘图区之前，还可以对该对象进行水平（H）、垂直（V）镜像与旋转（R）操作； “Auto-Panning”选项用于自动平移窗口，选中该选项后，在执行Draw（绘图）、Move（移动）或Edit （编辑）操作时，当鼠标指针碰到绘图窗口边缘时， L-Edit将自动平移窗口。
2013-7-13

3．设计参数设臵在版图设计之前必须对有关参数进行设臵。执行Setup/ Design子命令，进入设臵参数对话框，如图3.6所示，共有6个标签页。（1）“Technology（工艺参数）”标签页图 3.6 工艺参数设臵标签页 ①“Technology name”（工艺名称）栏：填写设计所用的工艺名称。当要从一个文件拷贝一个单元到另一个文件时，L-Edit将比较两个文件所用的工艺是否相同。如果工艺不同，LEdit将显示警告信息。
2013-7-13
10.1 L-Edit的窗口介绍

图3.1为L-Edit的窗口，包括标题栏、工具栏、位臵显示区、鼠标功能说明、状态栏、绘图区等项目。还有层的定义区，用以定义现在要进行绘制和编辑的层。
2013-7-13
标题栏
工具栏
位置显示区
绘图区层定义区
鼠标功能说明
状态栏
2013-7-13
2013-7-13
