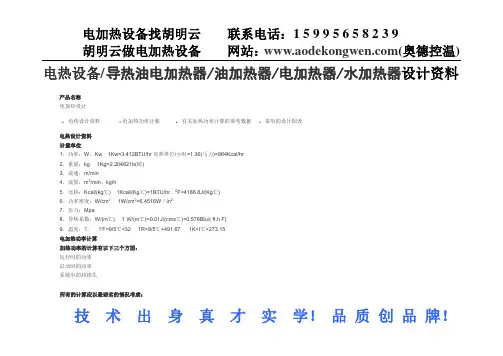

胡明云做电加热设备网站：(奥德控温) 电热设备/导热油电加热器/油加热器/电加热器/水加热器设计资料产品名称电加热设计●电热设计资料●电加热功率计算●有关加热功率计算的参考数据●常用的设计图表电热设计资料计量单位1．功率：W、Kw 1Kw=3.412BTU/hr英热单位/小时=1.36(马力)=864Kcal/hr2．重量：kg 1Kg=2.204621b(磅)3．流速：m/min4．流量：m3/min、kg/h5．比热：Kcal/(kg℃) 1Kcal/(Kg℃)=1BTU/hr．0F=4186.8J/(Kg℃)6．功率密度：W/cm21W/cm2=6.4516W／in27．压力：Mpa8．导热系数：W/(m℃) 1 W/(m℃)=0.01J/(cms℃)=0.578Btu/( ft.h.F)9．温度：℃1‘F=9/5℃+32 1R=9/5℃+491.67 1K=I℃+273.15电加热功率计算加热功率的计算有以下三个方面：运行时的功率启动时的功率系统中的热损失所有的计算应以最恶劣的情况考虑：技术出身真才实学！品质创品牌！胡明云做电加热设备网站： (奥德控温) 最低的环境温度最短的运行周期最高的运行温度加热介质的最大重量(流动介质则为最大流量)计算加热器功率的步骤根据工艺过程，画出加热的工艺流程图(不涉及材料形式及规格)。

计算工艺过程所需的热量。

计算系统起动时所需的热量及时间。

重画加热工艺流程图，考虑合适的安全系数，确定加热器的总功率。

决定发热元件的护套材料及功率密度。

决定加热器的形式尺寸及数量。

决定加热器的电源及控制系统。

有关加热功率在理想状态下的计算公式如下：系统起动时所需要的功率：加热系统的散热量管道技术出身真才实学！品质创品牌！胡明云做电加热设备网站：(奥德控温) 平面计量单位1.功率：W、Kw 1Kw=3.412BTU/hr英热单位/小时=1.36(马力)=864Kcal/hr2.重量：kg 1Kg=2.204621b(磅)3.流速：m/min4.流量：m3/min、kg/h5.比热：Kcal/(kg℃) 1Kcal/(Kg℃)=1BTU/hr.°F=4186.8J/(Kg℃)6.功率密度：W/cm2 1W/cm2=6.4516 W/in27.压力：Mpa8.导热系数：W/(m℃) 1 W/(m℃)=0.01J/(cm s℃)=0.578Btu/(ft.h.F)9.温度：℃1F=9/5℃＋32 1R=9/5℃＋491.67 1K=1℃＋273.15h 加热时间：h式中符号,含义如下:有关加热功率计算的参考数据技术出身真才实学！品质创品牌！胡明云做电加热设备网站：(奥德控温) 各种物质的比热( 25℃) Cal/( g℃) Kcal/ ( kg℃)各种气体和蒸汽的定容定压比热Cal/( g℃) Kcal/ ( kg℃)技术出身真才实学！品质创品牌！胡明云做电加热设备网站：(奥德控温)各种物质的密度气体( 0℃和标准大气压下,g / cm3 )技术出身真才实学！品质创品牌！胡明云做电加热设备网站：(奥德控温)液体( 常温g / cm3 )技术出身真才实学！品质创品牌！胡明云做电加热设备网站：(奥德控温) 固体( 常温g / cm3 )技术出身真才实学！品质创品牌！胡明云做电加热设备网站：(奥德控温) 各种物质的溶点溶解热沸点和汽化热各种保温材料的导热系数和最高使用温度技术出身真才实学！品质创品牌！胡明云做电加热设备网站：(奥德控温)注:准确的数据请查供应商的说明书常用的设计图表在工程的计算和电加热器的选型中，经常要涉及到一些常用数据，如介质表面的热损失、介质在不同工况下的温度变化等。

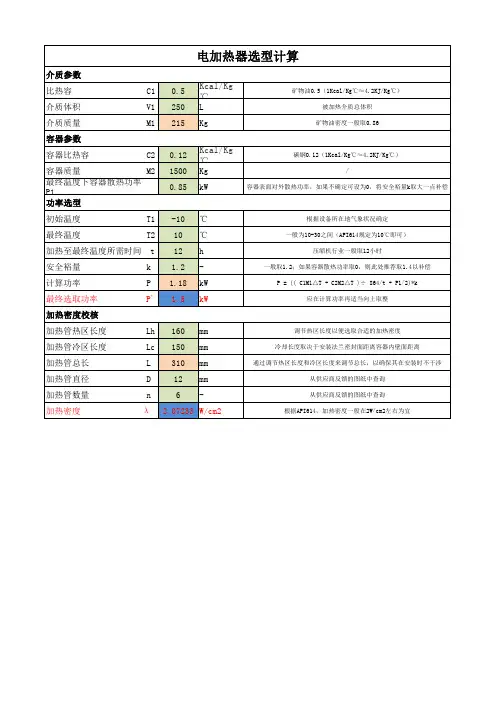

电加热器选型计算

C1 V1 M1
0.5 250 215
Kcal/Kg℃
L Kg
矿物油0.5（1Kcal/Kg℃≈4.2KJ/Kg℃）被加热介质总体积矿物油密度一般取0.86
C2 M2 P1
0.12 1500 0.85
Kcal/Kg℃
Kg kW
碳钢0.12（1Kcal/Kg℃≈4.2KJ/Kg℃） / 容器表面对外散热功率，如果不确定可设为0，将安全裕量k取大一点补偿
T11.18 1.5
℃ ℃ h kW kW
根据设备所在地气象状况确定一般为10-30之间（API614规定为10℃即可）压缩机行业一般取12小时一般取1.2；如果容器散热功率取0，则此处推荐取1.4以补偿 P = (( C1M1△T + C2M2△T )÷ 864/t + P1/2)*k 应在计算功率再适当向上取整
2.07233 W/cm2
电加热器选型计算
介质参数比热容介质体积介质质量容器参数容器比热容容器质量最终温度下容器散热功率功率选型初始温度最终温度加热至最终温度所需时间安全裕量计算功率最终选取功率加热密度校核加热管热区长度加热管冷区长度加热管总长加热管直径加热管数量加热密度 Lh Lc L D n λ 160 150 310 12 6 mm mm mm mm 调节热区长度以便选取合适的加热密度冷却长度取决于安装法兰密封面距离容器内壁面距离通过调节热区长度和冷区长度来调节总长，以确保其在安装时不干涉从供应商反馈的图纸中查询从供应商反馈的图纸中查询根据API614，加热密度一般在2W/cm2左右为宜

暖通设计电加热器的设计和计算

暖通设计电加热器的设计和计算一、电加热器的设计计算，一般按以下三步进行：1、计算从初始温度在规定的时间内加热至设定温度的所需要的功率2、计算维持介质温度不变的前提下，实际所需要的维持温度的功率3、根据以上两种计算结果，选择加热器的型号和数量。

总功率取以上二种功率的最大值并考虑1.2系数。

公式：1、初始加热所需要的功率△△KW = ( C1M1T + C2M2T )÷ 864/P + P/2式中：C1C2分别为容器和介质的比热（Kcal/Kg℃）M1M2分别为容器和介质的质量（Kg）△T为所需温度和初始温度之差（℃）H为初始温度加热到设定温度所需要的时间（h）P最终温度下容器的热散量（Kw）2、维持介质温度抽需要的功率△KW=C2M3T/864+P式中：M3每小时所增加的介质kg/h二、性能曲线下面是一些在电加热计算中经常要用到的性能曲线，对我们的设计是很有帮助的。

三、电加热器设计计算举例：有一只开口的容器，尺寸为宽500mm，长1200mm，高为600mm，容器重量150Kg。

内装500mm高度的水，容器周围都有50mm的保温层，材料为硅酸盐。

水需3小时内从15℃加热至70℃，然后从容器中抽取20kg/h的70℃的水，并加入同样重量的水。

需要多大的功率才能满足所要的温度。

技术数据：1、水的比重：1000kg/m32、水的比热：1kcal/kg℃3、钢的比热：0.12kcal/kg℃4、水在70℃时的表面损失4000W/m25、保温层损失（在70℃时）32W/m26、容器的面积：0.6m27、保温层的面积：2.52m2初始加热所需要的功率：C1M1T = 1×（0.5×1.2×0.5×1000）×(70－15) = 16500 kcal 容器内水的加热：△C2M2T = 0.12×150×(70－15) = 990 kcal容器自身的加热：△平均水表面热损失：0.6m2 × 4000W/m2 × 3h × 1/2 × 864/1000 = 3110.4 kcal 平均保温层热损失：2.52m2 × 32W/m2 × 3h × 1/2 × 864/1000 = 104.5 kcal(考虑20%的富裕量)初始加热需要的能量为：（16500 + 990 + 3110.4 + 104.5）×1.2 = 70258.8kcal/kg℃工作时需要的功率：℃加热补充的水所需要的热量：20kg/H × (70－15)×1kcal/kg = 1100kcal水表面热损失：0.6m2 × 4000W/m2 × 1h × 864/1000 = 2073.6 kcal保温层热损失：2.52m2 × 32W/m2 × 1h × 864/1000 = 69.67 kcal（考虑20%的富裕量）工作加热的能量为：（1100 + 2073.6 + 69.6）×1.2 = 6486.54 kcal/kg℃工作加热的功率为：6486.54 ÷864÷1 = 7.5 kw初始加热的功率大于工作时需要的功率，加热器选择的功率至少要27.1kw。

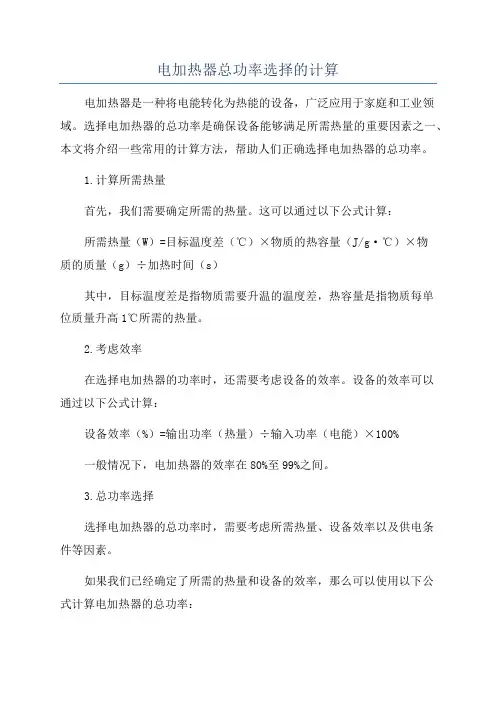

电加热器总功率选择的计算

电加热器总功率选择的计算电加热器是一种将电能转化为热能的设备，广泛应用于家庭和工业领域。

选择电加热器的总功率是确保设备能够满足所需热量的重要因素之一、本文将介绍一些常用的计算方法，帮助人们正确选择电加热器的总功率。

1.计算所需热量首先，我们需要确定所需的热量。

这可以通过以下公式计算：所需热量（W）=目标温度差（℃）×物质的热容量（J/g·℃）×物质的质量（g）÷加热时间（s）其中，目标温度差是指物质需要升温的温度差，热容量是指物质每单位质量升高1℃所需的热量。

2.考虑效率在选择电加热器的功率时，还需要考虑设备的效率。

设备的效率可以通过以下公式计算：设备效率（%）=输出功率（热量）÷输入功率（电能）×100%一般情况下，电加热器的效率在80%至99%之间。

3.总功率选择选择电加热器的总功率时，需要考虑所需热量、设备效率以及供电条件等因素。

如果我们已经确定了所需的热量和设备的效率，那么可以使用以下公式计算电加热器的总功率：总功率（W）=所需热量（W）÷设备效率（%）如果我们已经确定了所需热量和供电条件（例如电压），那么可以使用以下公式计算电加热器的总功率：总功率（W）=所需热量（W）÷供电电压（V）4.注意事项在选择电加热器的总功率时，需要考虑以下几个因素：-设备的安全性：选择电加热器时，要确保设备的总功率不会超过线路和供电设备的额定功率，以避免引发火灾或其他安全问题。

-设备的寿命：电加热器的总功率过大可能会缩短设备的使用寿命。

-能源成本：总功率越高，设备的运行成本越高。

综上所述，选择电加热器总功率时需要计算所需热量、设备效率以及供电条件等因素，并根据实际情况进行选择。

同时还需要考虑设备的安全性、寿命和能源成本等因素。

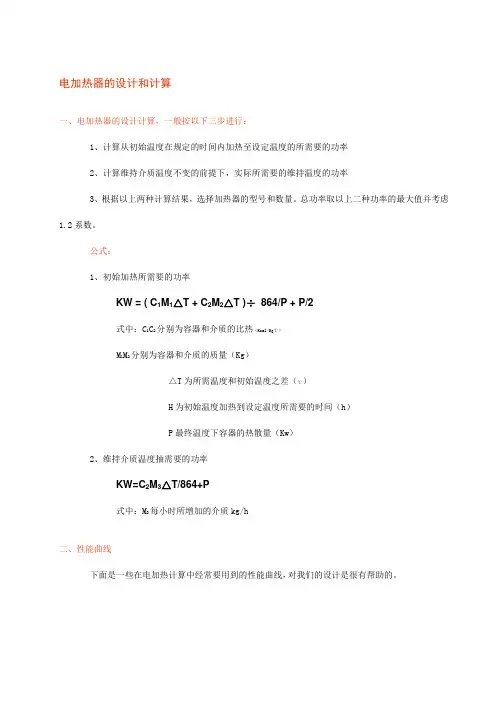

电加热器的设计和计算

电加热器的设计和计算一、电加热器的设计计算，一般按以下三步进行：1、计算从初始温度在规定的时间内加热至设定温度的所需要的功率2、计算维持介质温度不变的前提下，实际所需要的维持温度的功率3、根据以上两种计算结果，选择加热器的型号和数量。

总功率取以上二种功率的最大值并考虑1.2系数。

公式：1、初始加热所需要的功率KW = ( C1M1△T + C2M2△T )÷864/P + P/2式中：C1C2分别为容器和介质的比热（Kcal/Kg℃）M1M2分别为容器和介质的质量（Kg）△T为所需温度和初始温度之差（℃）H为初始温度加热到设定温度所需要的时间（h）P最终温度下容器的热散量（Kw）2、维持介质温度抽需要的功率KW=C2M3△T/864+P式中：M3每小时所增加的介质kg/h二、性能曲线下面是一些在电加热计算中经常要用到的性能曲线，对我们的设计是很有帮助的。

三、电加热器设计计算举例：有一只开口的容器，尺寸为宽500mm，长1200mm，高为600mm，容器重量150Kg。

内装500mm 高度的水，容器周围都有50mm的保温层，材料为硅酸盐。

水需3小时内从15℃加热至70℃，然后从容器中抽取20kg/h的70℃的水，并加入同样重量的水。

需要多大的功率才能满足所要的温度。

技术数据：1、水的比重：1000kg/m32、水的比热：1kcal/kg℃3、钢的比热：0.12kcal/kg℃4、水在70℃时的表面损失4000W/m25、保温层损失（在70℃时）32W/m26、容器的面积：0.6m27、保温层的面积：2.52m2初始加热所需要的功率：容器内水的加热：C1M1△T = 1×（0.5×1.2×0.5×1000）×(70－15) = 16500 kcal 容器自身的加热：C2M2△T = 0.12×150×(70－15) = 990 kcal平均水表面热损失：0.6m2 ×4000W/m2 ×3h ×1/2 ×864/1000 = 3110.4 kcal 平均保温层热损失：2.52m2 ×32W/m2 ×3h ×1/2 ×864/1000 = 104.5 kcal (考虑20%的富裕量)初始加热需要的能量为：（16500 + 990 + 3110.4 + 104.5）×1.2 = 70258.8 kcal/kg℃工作时需要的功率：加热补充的水所需要的热量：20kg/H ×(70－15)×1kcal/kg℃= 1100kcal水表面热损失：0.6m2 ×4000W/m2 ×1h ×864/1000 = 2073.6 kcal保温层热损失：2.52m2 ×32W/m2 ×1h ×864/1000 = 69.67 kcal（考虑20%的富裕量）工作加热的能量为：（1100 + 2073.6 + 69.6）×1.2 = 6486.54 kcal/kg℃工作加热的功率为：6486.54 ÷864÷1 = 7.5 kw初始加热的功率大于工作时需要的功率，加热器选择的功率至少要27.1kw。

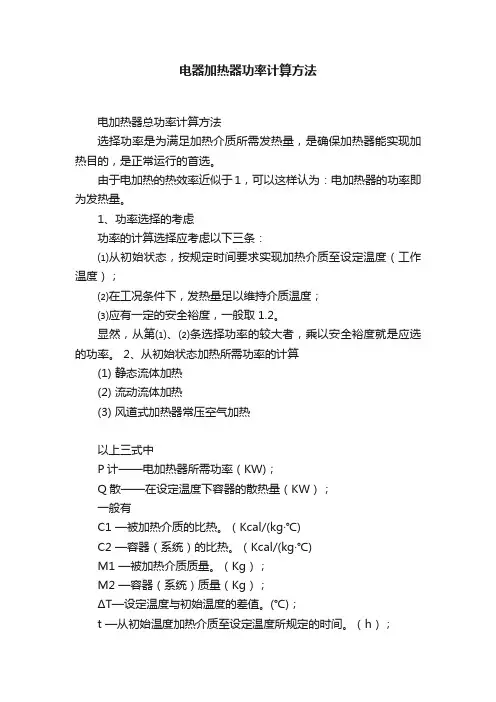

电器加热器功率计算方法

电器加热器功率计算方法
电加热器总功率计算方法
选择功率是为满足加热介质所需发热量，是确保加热器能实现加热目的，是正常运行的首选。

由于电加热的热效率近似于1，可以这样认为：电加热器的功率即为发热量。

1、功率选择的考虑
功率的计算选择应考虑以下三条：
⑴从初始状态，按规定时间要求实现加热介质至设定温度（工作温度）；
⑵在工况条件下，发热量足以维持介质温度；
⑶应有一定的安全裕度，一般取1.2。

显然，从第⑴、⑵条选择功率的较大者，乘以安全裕度就是应选的功率。

2、从初始状态加热所需功率的计算
(1) 静态流体加热
(2) 流动流体加热
(3) 风道式加热器常压空气加热
以上三式中
P计——电加热器所需功率（KW)；
Q散——在设定温度下容器的散热量（KW）；
一般有
C1 —被加热介质的比热。

（Kcal/(kg·℃)
C2 —容器（系统）的比热。

（Kcal/(kg·℃)
M1 —被加热介质质量。

（Kg）；
M2 —容器（系统）质量（Kg）；
ΔТ—设定温度与初始温度的差值。

(℃)；
t —从初始温度加热介质至设定温度所规定的时间。

（h）；
F —加热介质流量，（一般取最大流量）。

（m /min）；
S —散热面积。

（m2）；
q损—（保温）材料在设定温度下，单位面积上的热损失量。

（Kwh/m ）3. 维持介质温度所需功率的计算
式中：
P维—电加热器维持介质温度所需功率。

（KW）
M1增—每小时增加的介质质量。

（Kg/h）。

电加热器选型计算

2.07233 W/cm2
T1 T2 t k P P'
-10 10 12 1.2 1.18 1.5
ቤተ መጻሕፍቲ ባይዱ℃ ℃ h kW kW
根据设备所在地气象状况确定一般为10-30之间（API614规定为10℃即可）压缩机行业一般取12小时一般取1.2；如果容器散热功率取0，则此处推荐取1.4以补偿 P = (( C1M1△T + C2M2△T )÷ 864/t + P1/2)*k 应在计算功率再适当向上取整
C1 V1 M1
0.5 250 215
Kcal/Kg℃
L Kg
矿物油0.5（1Kcal/Kg℃≈4.2KJ/Kg℃）被加热介质总体积矿物油密度一般取0.86
C2 M2 P1
0.12 1500 0.85
Kcal/Kg℃
Kg kW
碳钢0.12（1Kcal/Kg℃≈4.2KJ/Kg℃） / 容器表面对外散热功率，如果不确定可设为0，将安全裕量k取大一点补偿
电加热器选型计算
介质参数比热容介质体积介质质量容器参数容器比热容容器质量最终温度下容器散热功率功率选型初始温度最终温度加热至最终温度所需时间安全裕量计算功率最终选取功率加热密度校核加热管热区长度加热管冷区长度加热管总长加热管直径加热管数量加热密度 Lh Lc L D n λ 160 150 310 12 6 mm mm mm mm 调节热区长度以便选取合适的加热密度冷却长度取决于安装法兰密封面距离容器内壁面距离通过调节热区长度和冷区长度来调节总长，以确保其在安装时不干涉从供应商反馈的图纸中查询从供应商反馈的图纸中查询根据API614，加热密度一般在2W/cm2左右为宜

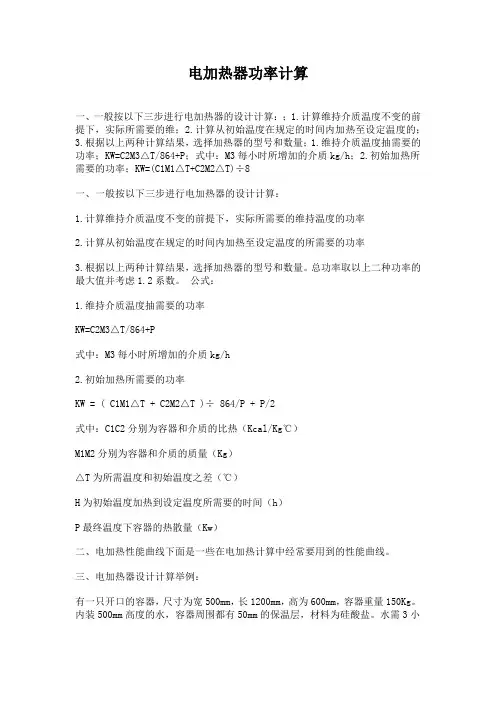

电加热器功率计算

电加热器功率计算集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）一、一般按以下三步进行电加热器的设计计算：1.计算维持介质温度不变的前提下，实际所需要的维持温度的功率2.计算从初始温度在规定的时间内加热至设定温度的所需要的功率3.根据以上两种计算结果，选择加热器的型号和数量。

总功率取以上二种功率的最大值并考虑1.2系数。

公式：1.维持介质温度抽需要的功率KW=C2M3△T/864+P式中：M3每小时所增加的介质kg/h2.初始加热所需要的功率KW = ( C1M1△T + C2M2△T )÷ 864/P + P/2式中：C1C2分别为容器和介质的比热（Kcal/Kg℃）M1M2分别为容器和介质的质量（Kg）△T为所需温度和初始温度之差（℃）H为初始温度加热到设定温度所需要的时间（h）P最终温度下容器的热散量（Kw）二、电加热性能曲线下面是一些在电加热计算中经常要用到的性能曲线。

三、设计计算举例：有一只开口的容器，尺寸为宽500mm，长1200mm，高为600mm，容器重量150Kg。

内装500mm高度的水，容器周围都有50mm的保温层，材料为硅酸盐。

水需3小时内从15℃加热至70℃，然后从容器中抽取20kg/h的70℃的水，并加入同样重量的水。

需要多大的功率才能满足所要的温度。

技术数据：1、水的比重：1000kg/m32、水的比热：1kcal/kg℃3、钢的比热：0.12kcal/kg℃4、水在70℃时的表面损失4000W/m25、保温层损失（在70℃时）32W/m26、容器的面积：0.6m27、保温层的面积：2.52m2初始加热所需要的功率：容器内水的加热：C1M1△T = 1×（0.5×1.2×0.5×1000）×(70－15) = 16500 kcal容器自身的加热：C2M2△T = 0.12×150×(70－15) = 990 kcal平均水表面热损失：0.6m2 × 4000W/m2 × 3h × 1/2 × 864/1000 = 3110.4 kcal平均保温层热损失：2.52m2 × 32W/m2 × 3h × 1/2 × 864/1000 = 104.5 kcal(考虑20%的富裕量)初始加热需要的能量为：（16500 + 990 + 3110.4 + 104.5）×1.2 = 70258.8 kcal/kg℃工作时需要的功率：加热补充的水所需要的热量：20kg/H × (70－15)×1kcal/kg℃ = 1100kcal水表面热损失：0.6m2 × 4000W/m2 × 1h × 864/1000 = 2073.6 kcal 保温层热损失：2.52m2 × 32W/m2 × 1h × 864/1000 = 69.67 kcal（考虑20%的富裕量）工作加热的能量为：（1100 + 2073.6 + 69.6）×1.2 = 6486.54 kcal/kg℃工作加热的功率为：6486.54 ÷864÷1 = 7.5 kw初始加热的功率大于工作时需要的功率，加热器选择的功率至少要27.1kw。

电加热器功率计算

电加热器功率计算一、一般按以下三步进行电加热器的设计计算：；1.计算维持介质温度不变的前提下，实际所需要的维；2.计算从初始温度在规定的时间内加热至设定温度的；3.根据以上两种计算结果，选择加热器的型号和数量；1.维持介质温度抽需要的功率；KW=C2M3△T/864+P；式中：M3每小时所增加的介质kg/h；2.初始加热所需要的功率；KW=(C1M1△T+C2M2△T)÷8一、一般按以下三步进行电加热器的设计计算：1.计算维持介质温度不变的前提下，实际所需要的维持温度的功率2.计算从初始温度在规定的时间内加热至设定温度的所需要的功率3.根据以上两种计算结果，选择加热器的型号和数量。

总功率取以上二种功率的最大值并考虑1.2系数。

三、电加热器设计计算举例：有一只开口的容器，尺寸为宽500mm，长1200mm，高为600mm，容器重量150Kg。

内装500mm高度的水，容器周围都有50mm的保温层，材料为硅酸盐。

水需3小时内从15℃加热至70℃，然后从容器中抽取20kg/h的70℃的水，并加入同样重量的水。

需要多大的功率才能满足所要的温度。

技术数据：1、水的比重：1000kg/m32、水的比热：1kcal/kg℃3、钢的比热：0.12kcal/kg℃4、水在70℃时的表面损失4000W/m25、保温层损失（在70℃时）32W/m26、容器的面积：0.6m27、保温层的面积：2.52m2初始加热所需要的功率：容器内水的加热：C1M1△T = 1×（0.5×1.2×0.5×1000）×(70－15) = 16500 kcal容器自身的加热：C2M2△T = 0.12×150×(70－15) = 990 kcal平均水表面热损失：0.6m2 × 4000W/m2 × 3h × 1/2 × 864/1000 = 3110.4 kcal平均保温层热损失：2.52m2 × 32W/m2 × 3h × 1/2 × 864/1000 = 104.5 kcal(考虑20%的富裕量)初始加热需要的能量为：（16500 + 990 + 3110.4 + 104.5）×1.2 = 70258.8 kcal/kg℃ 工作时需要的功率：加热补充的水所需要的热量：20kg/H × (70－15)×1kcal/kg℃ = 1100kcal水表面热损失：0.6m2 × 4000W/m2 × 1h × 864/1000 = 2073.6 kcal保温层热损失：2.52m2 × 32W/m2 × 1h × 864/1000 = 69.67 kcal（考虑20%的富裕量）工作加热的能量为：（1100 + 2073.6 + 69.6）×1.2 = 6486.54 kcal/kg℃工作加热的功率为：6486.54 ÷864÷1 = 7.5 kw初始加热的功率大于工作时需要的功率，加热器选择的功率至少要27.1kw。

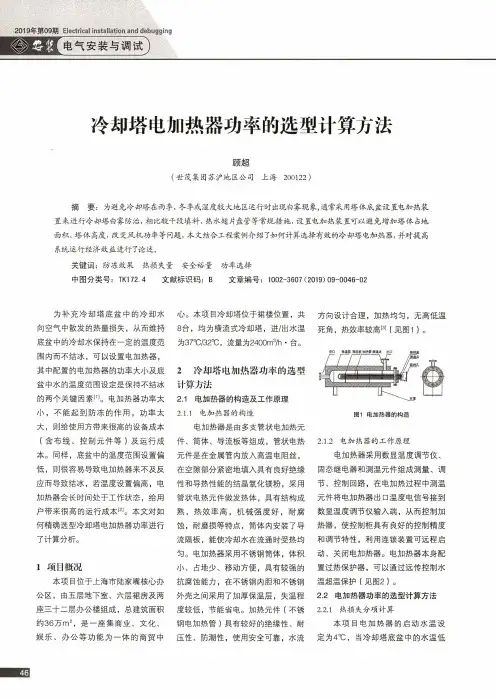

冷却塔电加热器功率的选型计算方法

关键词：防冻效果热损失量安全裕量功率选择中图分类号：TK172. 4 文献标识码： B 文章编号：1002-3607 (2019) 09-0046-02
为补充冷却塔底盆中的冷却水向空气中散发的热量损失，从而维持底盆中的冷却水保持在一定的温度范围内而不结冰，可以设置电加热器，其中配置的电加热器的功率大小及底盆中水的温度范围设定是保持不结冰的两个关键因素111。电加热器功率太小，不能起到防冻的作用，功率太大，则给使用方带来很高的设备成本 ( 含布线、控制元件等）及运行成本。同样，底盆中的温度范围设置偏低，则很容易导致电加热器来不及反应而导致结冰，若温度设置偏高，电加热器会长时间处于工作状态，给用户带来很高的运行成本 [21。本文对如何精确选型冷却塔电加热器功率进行了计算分析。
2 冷却塔电加热器功率的选型计算方法 2 . 1 电加热器的构造及工作原理 2. 1 . 1 电加热器的构造
电加热器是由多支管状电加热元件、筒体、导流板等组成，管状电热元件是在金属管内放入高温电阻丝，在空隙部分紧密地填入具有良好绝缘性和导热性能的结晶氧化镁粉，采用管状电热元件做发热体，具有结构成熟，热效率高，机械强度好，耐腐蚀，耐磨损等特点，筒体内安装了导流隔板，能使冷却水在流通时受热均匀。电加热器采用不锈钢筒体，体积小、占地少、移动方便，具有较强的抗腐蚀能力，在不锈钢内胆和不锈钢外壳之间采用了加厚保温层，失温程度较低，节能省电。加热元件（不锈钢电加热管）具有较好的绝缘性、耐压性、防潮性，使用安全可靠，水流

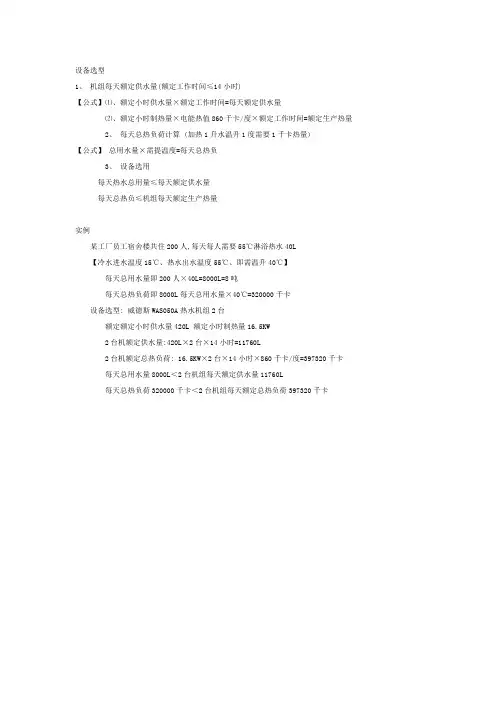

热泵热水机组选型及计算

设备选型
1、机组每天额定供水量(额定工作时间≤14小时)
【公式】⑴、额定小时供水量×额定工作时间=每天额定供水量
⑵、额定小时制热量×电能热值860千卡/度×额定工作时间=额定生产热量
2、每天总热负荷计算 (加热1升水温升1度需要1千卡热量)
【公式】总用水量×需提温度=每天总热负
3、设备选用
每天热水总用量≤每天额定供水量
每天总热负≤机组每天额定生产热量
实例
某工厂员工宿舍楼共住200人,每天每人需要55℃淋浴热水40L
【冷水进水温度15℃、热水出水温度55℃、即需温升40℃】
每天总用水量即200人×40L=8000L=8吨
每天总热负荷即8000L每天总用水量×40℃=320000千卡
设备选型: 威德斯WAS050A热水机组2台
额定额定小时供水量420L 额定小时制热量16.5KW
2台机额定供水量:420L×2台×14小时=11760L
2台机额定总热负荷: 16.5KW×2台×14小时×860千卡/度=397320千卡
每天总用水量8000L＜2台机组每天额定供水量11760L
每天总热负荷320000千卡＜2台机组每天额定总热负荷397320千卡。

电加热器的设计和计算

电加热器的设计和计算电加热器的设计和计算电加热器的设计和计算一、电加热器的设计计算，一般按以下三步进行：1、计算从初始温度在规定的时间内加热至设定温度的所需要的功率2、计算维持介质温度不变的前提下，实际所需要的维持温度的功率3、根据以上两种计算结果，选择加热器的型号和数量。

总功率取以上二种功率的最大值并考虑1.2系数。

公式：1、初始加热所需要的功率KW = ( C1M1△T + C2M2△T )÷864/P + P/2式中：C1C2分别为容器和介质的比热（Kcal/Kg℃）M1M2分别为容器和介质的质量（Kg）△T为所需温度和初始温度之差（℃）H为初始温度加热到设定温度所需要的时间（h）P最终温度下容器的热散量（Kw）2、维持介质温度抽需要的功率KW=C2M3△T/864+P式中：M每小时所增加的介质kg/h3二、性能曲线下面是一些在电加热计算中经常要用到的性能曲线，对我们的设计是很有帮助的。

三、电加热器设计计算举例：有一只开口的容器，尺寸为宽500mm，长1200mm，高为600mm，容器重量150Kg。

内装500mm高度的水，容器周围都有50mm的保温层，材料为硅酸盐。

水需3小时内从15℃加热至70℃，然后从容器中抽取20kg/h的70℃的水，并加入同样重量的水。

需要多大的功率才能满足所要的温度。

技术数据：1、水的比重：1000kg/m32、水的比热：1kcal/kg℃3、钢的比热：0.12kcal/kg℃4、水在70℃时的表面损失4000W/m25、保温层损失（在70℃时）32W/m26、容器的面积：0.6m27、保温层的面积：2.52m2初始加热所需要的功率：容器内水的加热：CM1△T = 1×（0.5×1.2×0.5×1000）×(701－15) = 16500 kcal容器自身的加热：CM2△T = 0.12×150×(70－15) = 990 kcal2平均水表面热损失：0.6m2 ×4000W/m2 ×3h ×1/2 ×864/1000 = 3110.4 kcal平均保温层热损失：2.52m2 ×32W/m2 ×3h ×1/2 ×864/1000 = 104.5 kcal(考虑20%的富裕量)初始加热需要的能量为：（16500 + 990 + 3110.4 + 104.5）×1.2 = 70258.8 kcal/kg℃工作时需要的功率：加热补充的水所需要的热量：20kg/H ×(70－15)×1kcal/kg℃= 1100kcal水表面热损失：0.6m2 ×4000W/m2 ×1h ×864/1000 = 2073.6 kcal保温层热损失：2.52m2 ×32W/m2 ×1h ×864/1000 = 69.67 kcal（考虑20%的富裕量）工作加热的能量为：（1100 + 2073.6 + 69.6）×1.2 = 6486.54 kcal/kg℃工作加热的功率为：6486.54 ÷864÷1 = 7.5 kw初始加热的功率大于工作时需要的功率，加热器选择的功率至少要27.1kw。

电加热器总功率选择的计算

电加热器总功率选择的计算
选择功率是为了满足加热介质所需发热量，是确保加热器能实现加热目的，正常运行的首选。

由于电加热的热效率近似于1，可以这样认为：电加热器的功率即为发热量。

显然，从第⑴、⑵条选择功率的较大者，乘以安全裕度就是应选的功率。

（Kcal/(kg·℃)
C2 —容器（系统）的比热。

（Kcal/(kg·℃)
M1 —被加热介质质量。

（Kg）；
M2 —容器（系统）质量（Kg）；
ΔТ—设定温度与初始温度的差值。

(℃)；
t —从初始温度加热介质至设定温度所规定的时间。

（h）；
F —加热介质流量，（一般取最大流量）。

（m /min）；
S —散热面积。

（m2）；
q损—（保温）材料在设定温度下，单位面积上的热损失量。

（Kwh/m ）3. 维持介质温度所需功率的计算
式中：
P维—电加热器维持介质温度所需功率。

（KW）
M1增—每小时增加的介质质量。

（Kg/h）。

电加热器的设计和计算

总功率取以上二种功率的最大值并考虑1.2系数。

公式：1、初始加热所需要的功率KW = ( C1M1△T + C2M2△T )÷864/P + P/2式中：C1C2分别为容器和介质的比热（Kcal/Kg℃）M1M2分别为容器和介质的质量（Kg）△T为所需温度和初始温度之差（℃）H为初始温度加热到设定温度所需要的时间（h）P最终温度下容器的热散量（Kw）2、维持介质温度抽需要的功率KW=C2M3△T/864+P式中：M每小时所增加的介质kg/h3二、性能曲线下面是一些在电加热计算中经常要用到的性能曲线，对我们的设计是很有帮助的。

三、电加热器设计计算举例：有一只开口的容器，尺寸为宽500mm，长1200mm，高为600mm，容器重量150Kg。

内装500mm高度的水，容器周围都有50mm的保温层，材料为硅酸盐。

水需3小时内从15℃加热至70℃，然后从容器中抽取20kg/h的70℃的水，并加入同样重量的水。

需要多大的功率才能满足所要的温度。

灰斗电加热器的经济选型及计算

极线短路，电场不能正常工作，袋除致的烟气露点。尘器局部风速过高使得滤袋过早破
损，更严重者，一１于过量积灰，导致设
高于烟气露点，实践巾应高于露点
１０～２０ＣＣ
取整：０．６ｋＷ／ｍ
备坍塌。此，防止灰斗意外积灰尤
下，供同行参考。１根据不同应用场合的露点温度，
ｏｒ． — — 保温层表面换热系数，ｗ／ｎ１・ ℃【３１（表２）
表２保温层表面换热系数，Ｗ／ｍｚ・ ℃ 室内
５
１１．６２３．２
的岩棉作为保温材料，则：
２＝（７０ —１０）／（０．１／０．０４４＋ｌ／２３．２）
＝
４０￣５０
２５９５Ｗ／ｍ２
Байду номын сангаас
通讯地址：中材装备集团有限公司，天津３００４００收稿日期：２０１４ — １２ — ２８；编辑：－ｔ，ｉ、娟
水泥磨及煤磨等ｆ１低温废气宵着不到内部烟气和外部环境的热量，吖近Ｈ２０、ＳＯ２、ＳＯ，等确定，表ｌ给出ｊ ’ 大估算，即１２５／２＝６２．５Ｗ／ｍ：。则电加热
为了防止结露，灰斗表面温度应
２０１５／５水泥技术
８９
灰
电加热器
板
饰断板保温层Ｉ￣，／］１１热器

热水加热及贮存设备的选择计算共20页文档
