化工设备选型及设计计算PPT

化工设备选型及设计计算1. 简介化工设备的选型及设计计算在化工工程设计中起着至关重要的作用。

合理的设备选型和设计计算可以提高生产效率、降低生产成本，同时保证设备的安全运行。

本文将介绍化工设备的选型和设计计算的基本原理和方法。

2. 化工设备选型2.1 设备选型的原则在进行设备选型时，需要考虑以下几个原则：1.工艺要求：设备的选型必须满足工艺流程的要求，包括温度、压力、流量、反应时间等方面。

2.材料的适应性：设备的材料必须能适应工艺介质的性质，包括酸碱性、腐蚀性、温度和压力等。

3.经济性：设备的选型应综合考虑设备的投资和运行成本。

2.2 设备选型的步骤设备选型的步骤一般包括以下几个方面：1.确定工艺流程：首先需要确定工艺流程，包括反应过程、分离过程等。

根据工艺流程确定所需的设备种类。

2.评估设备性能：评估设备的性能指标，包括设备的传热效率、传质效率、搅拌效果等。

3.比较不同设备类型：根据设备的性能指标，比较不同种类的设备，选择经济合理且能满足工艺流程要求的设备。

4.考虑设备的维护和运行成本：除了设备的投资成本外，还需要考虑设备的维护和运行成本，包括能耗、人力和维护费用等。

3. 化工设备设计计算3.1 设计计算的目的化工设备的设计计算是为了确定设备的主要参数和尺寸，包括设备的体积、负荷、结构等。

3.2 设计计算的基本原理设备的设计计算是根据工艺流程和设备的选型结果进行的。

根据工艺流程，可以确定设备的工艺参数，如温度、压力、流量等。

根据设备的选型结果，可以确定设备的尺寸和结构。

3.3 设计计算的步骤设计计算的步骤一般包括以下几个方面：1.确定工艺参数：根据工艺流程确定设备的工艺参数，如温度、压力、流量等。

2.确定设备的尺寸：根据工艺参数和设备选型结果，确定设备的尺寸，如设备的直径、高度等。

3.计算设备的负荷：根据工艺参数和设备的尺寸，计算设备的负荷，包括传热负荷、传质负荷等。

4.设计设备的结构：根据设备的尺寸和负荷，设计设备的结构，包括设备的支撑、连接等。

化工设备的选型和设计计算知识讲义1. 引言本文档旨在介绍化工设备的选型和设计计算知识。

化工设备的选型和设计是化工工程中非常重要的步骤，直接关系到工程的效率和安全。

本文将从选型和设计计算两个方面进行介绍，并提供一些实际案例进行讲解。

2. 化工设备的选型2.1 设备选型的基本原则化工设备选型的基本原则包括设备的功能要求、工艺条件要求、经济性要求等。

本节将分别介绍这些原则。

2.1.1 设备的功能要求设备的功能要求是选型的首要考虑因素。

在选型时，需要明确设备的工作原理、工作能力、工作条件等。

例如，对于液态反应器，需要考虑反应温度、反应压力、反应物浓度等因素。

2.1.2 工艺条件要求工艺条件要求包括物料性质、物料流量、处理温度、压力等因素。

在选型时，需要根据工艺条件要求来选择合适的设备。

例如，在液态过滤工艺中，需要考虑过滤介质的孔径、工作压差等因素。

2.1.3 经济性要求经济性要求包括设备的价格、维护成本、能耗等因素。

在选型时，需要综合考虑这些经济性要求，并选择经济效益最佳的设备。

例如，在蒸馏塔的选型中，需要考虑设备的能耗和维护成本。

2.2 设备选型的方法设备选型的方法有多种。

本节将介绍几种常用的选型方法。

2.2.1 经验法经验法是一种根据过去的经验来选型的方法。

根据不同的工艺要求和设备类型，可以通过查阅相应的经验数据来进行选型。

经验法在工程实践中广泛应用，并能够快速得到合适的设备。

2.2.2 数值模拟法数值模拟法是一种利用计算机进行设备选型的方法。

通过建立相应的数学模型，并进行数值计算，可以得到最佳的设备。

数值模拟法在计算能力越来越强的今天，已经成为了一种非常常见的选型方法。

2.2.3 实验法实验法是一种通过实验来选型的方法。

通过实验可以得到准确的数据，并能够更好地了解设备的性能。

实验法在新领域或者特殊情况下常常被采用。

2.3 设备选型案例分析本节将通过一些实际案例来进行设备选型的分析和讲解，以帮助读者更好地理解设备选型的过程。

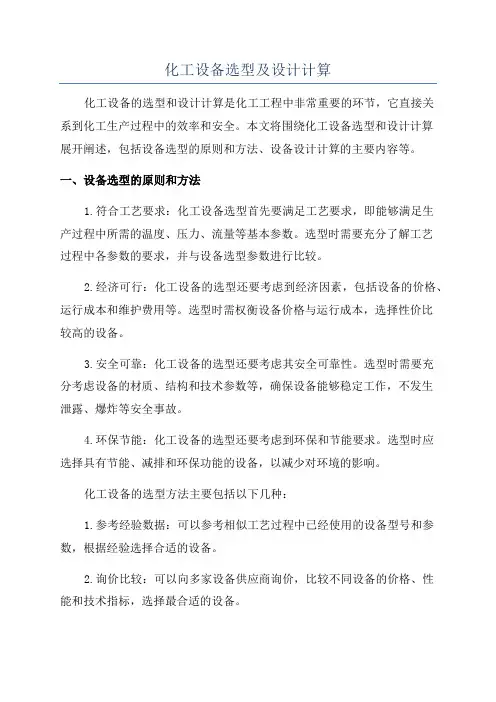

化工设备选型及设计计算化工设备的选型和设计计算是化工工程中非常重要的环节，它直接关系到化工生产过程中的效率和安全。

本文将围绕化工设备选型和设计计算展开阐述，包括设备选型的原则和方法、设备设计计算的主要内容等。

一、设备选型的原则和方法1.符合工艺要求：化工设备选型首先要满足工艺要求，即能够满足生产过程中所需的温度、压力、流量等基本参数。

选型时需要充分了解工艺过程中各参数的要求，并与设备选型参数进行比较。

2.经济可行：化工设备的选型还要考虑到经济因素，包括设备的价格、运行成本和维护费用等。

选型时需权衡设备价格与运行成本，选择性价比较高的设备。

3.安全可靠：化工设备的选型还要考虑其安全可靠性。

选型时需要充分考虑设备的材质、结构和技术参数等，确保设备能够稳定工作，不发生泄露、爆炸等安全事故。

4.环保节能：化工设备的选型还要考虑到环保和节能要求。

选型时应选择具有节能、减排和环保功能的设备，以减少对环境的影响。

化工设备的选型方法主要包括以下几种：1.参考经验数据：可以参考相似工艺过程中已经使用的设备型号和参数，根据经验选择合适的设备。

2.询价比较：可以向多家设备供应商询价，比较不同设备的价格、性能和技术指标，选择最合适的设备。

3.模拟计算：可以通过模拟计算的方法，根据工艺参数和设备特性进行计算，得出最佳选型方案。

二、设备设计计算的主要内容化工设备的设计计算主要包括以下几个方面：1.设备尺寸计算：根据工艺要求和设备性能参数，进行设备尺寸的计算。

如容器的体积计算、管道的直径计算等。

2.材料选择：根据工艺要求和设备使用环境，选择合适的材料。

要考虑到材料的耐腐蚀性、耐高温性、强度等因素。

3.压力容器计算：对于压力容器，需要进行强度计算和稳定性分析，确保容器能够安全承受工作压力。

4.传热计算：对于传热设备，需要进行传热计算，包括传热面积的计算、传热系数的计算等，以确保传热效果满足工艺要求。

5.流体流动计算：对于流体输送设备，需要进行流体流动计算，包括管道的阻力计算、流量的计算等，以确保流体能够正常运行。
