CAD设计制图中的坐标系UCS怎样使用

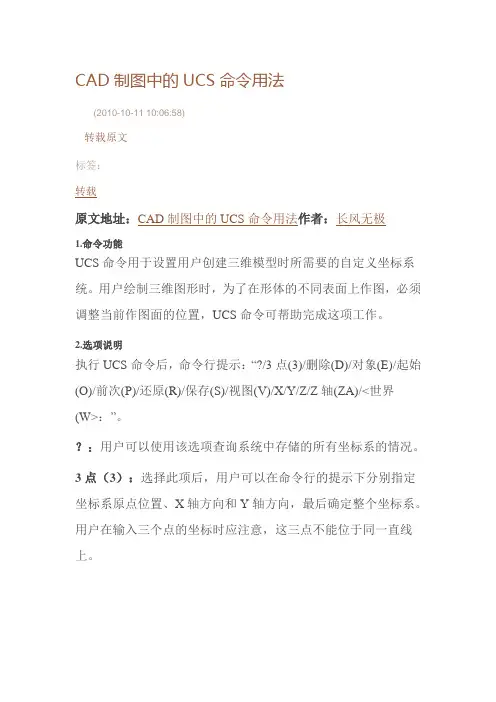

CAD制图中的UCS命令用法(2010-10-11 10:06:58)转载原文标签：转载原文地址：CAD制图中的UCS命令用法作者：长风无极1.命令功能UCS命令用于设置用户创建三维模型时所需要的自定义坐标系统。

用户绘制三维图形时，为了在形体的不同表面上作图，必须调整当前作图面的位置，UCS命令可帮助完成这项工作。

2.选项说明执行UCS命令后，命令行提示：“?/3点(3)/删除(D)/对象(E)/起始(O)/前次(P)/还原(R)/保存(S)/视图(V)/X/Y/Z/Z轴(ZA)/<世界(W>：”。

：用户可以使用该选项查询系统中存储的所有坐标系的情况。

3点（3）：选择此项后，用户可以在命令行的提示下分别指定坐标系原点位置、X轴方向和Y轴方向，最后确定整个坐标系。

用户在输入三个点的坐标时应注意，这三点不能位于同一直线上。

删除（D）：选择此选项后，用户可以直接输入以前存储的UCS 名称来删除这些坐标系。

一次可删除多个UCS坐标系，在输入名称时用逗号隔开即可。

对象（E）：选择此选项后，用户可以使用点选法选择屏幕上已有的形体来确定UCS坐标系。

用户可以选择的形体及确定坐标系的方式在表14-2中列出。

起始（O）：直接输入一个坐标值，确定新的坐标系原点位置，以后所有点将以此原点为准计算图形中点的坐标值，新坐标系中的X、Y、Z轴方向与原坐标系中X、Y、Z轴方向相同。

前次（P）：选择此选项后，用户可以将当前坐标系恢复到前一次所设置的坐标系位置。

用户可以连续执行这个命令，直到将坐标系恢复为WCS为止。

还原（R）：选择此选项后，用户可输入一个已存入系统文件中的UCS坐标系的名称来调用已命名保存的UCS坐标系。

保存（S）：选择此选项后，用户可以命名存储当前所设置的参数，为以后调用该坐标系提供方便。

视图（V）：选择此选项后，用户可以创建新的坐标系，新坐标系XOY平面与屏幕平行，坐标系原点不变。

X／Y／Z：原坐标系坐标平面分别绕X、Y、Z轴旋转而形成新的坐标系。

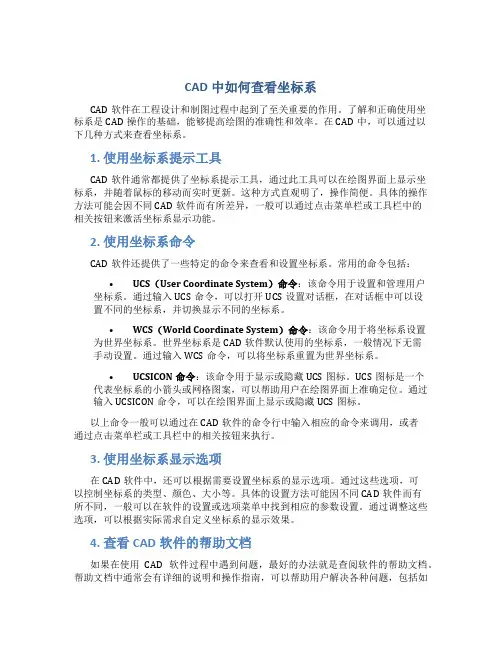

CAD中如何查看坐标系CAD软件在工程设计和制图过程中起到了至关重要的作用。

了解和正确使用坐标系是CAD操作的基础，能够提高绘图的准确性和效率。

在CAD中，可以通过以下几种方式来查看坐标系。

1. 使用坐标系提示工具CAD软件通常都提供了坐标系提示工具，通过此工具可以在绘图界面上显示坐标系，并随着鼠标的移动而实时更新。

这种方式直观明了，操作简便。

具体的操作方法可能会因不同CAD软件而有所差异，一般可以通过点击菜单栏或工具栏中的相关按钮来激活坐标系显示功能。

2. 使用坐标系命令CAD软件还提供了一些特定的命令来查看和设置坐标系。

常用的命令包括：•UCS（User Coordinate System）命令：该命令用于设置和管理用户坐标系。

通过输入UCS命令，可以打开UCS设置对话框，在对话框中可以设置不同的坐标系，并切换显示不同的坐标系。

•WCS（World Coordinate System）命令：该命令用于将坐标系设置为世界坐标系。

世界坐标系是CAD软件默认使用的坐标系，一般情况下无需手动设置。

通过输入WCS命令，可以将坐标系重置为世界坐标系。

•UCSICON命令：该命令用于显示或隐藏UCS图标。

UCS图标是一个代表坐标系的小箭头或网格图案，可以帮助用户在绘图界面上准确定位。

通过输入UCSICON命令，可以在绘图界面上显示或隐藏UCS图标。

以上命令一般可以通过在CAD软件的命令行中输入相应的命令来调用，或者通过点击菜单栏或工具栏中的相关按钮来执行。

3. 使用坐标系显示选项在CAD软件中，还可以根据需要设置坐标系的显示选项。

通过这些选项，可以控制坐标系的类型、颜色、大小等。

具体的设置方法可能因不同CAD软件而有所不同，一般可以在软件的设置或选项菜单中找到相应的参数设置。

通过调整这些选项，可以根据实际需求自定义坐标系的显示效果。

4. 查看CAD软件的帮助文档如果在使用CAD软件过程中遇到问题，最好的办法就是查阅软件的帮助文档。

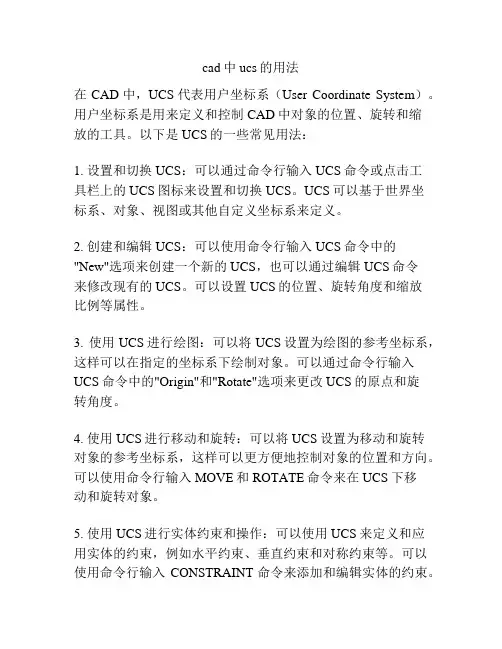

cad中ucs的用法
在CAD中，UCS代表用户坐标系（User Coordinate System）。

用户坐标系是用来定义和控制CAD中对象的位置、旋转和缩
放的工具。

以下是UCS的一些常见用法：
1. 设置和切换UCS：可以通过命令行输入UCS命令或点击工
具栏上的UCS图标来设置和切换UCS。

UCS可以基于世界坐
标系、对象、视图或其他自定义坐标系来定义。

2. 创建和编辑UCS：可以使用命令行输入UCS命令中的"New"选项来创建一个新的UCS，也可以通过编辑UCS命令
来修改现有的UCS。

可以设置UCS的位置、旋转角度和缩放
比例等属性。

3. 使用UCS进行绘图：可以将UCS设置为绘图的参考坐标系，这样可以在指定的坐标系下绘制对象。

可以通过命令行输入UCS命令中的"Origin"和"Rotate"选项来更改UCS的原点和旋
转角度。

4. 使用UCS进行移动和旋转：可以将UCS设置为移动和旋转
对象的参考坐标系，这样可以更方便地控制对象的位置和方向。

可以使用命令行输入MOVE和ROTATE命令来在UCS下移
动和旋转对象。

5. 使用UCS进行实体约束和操作：可以使用UCS来定义和应
用实体的约束，例如水平约束、垂直约束和对称约束等。

可以使用命令行输入CONSTRAINT命令来添加和编辑实体的约束。

总之，UCS是CAD中一个重要的工具，可以帮助用户精确控制对象的位置、旋转和缩放。

通过使用UCS，用户可以更高效地进行绘图和编辑操作。

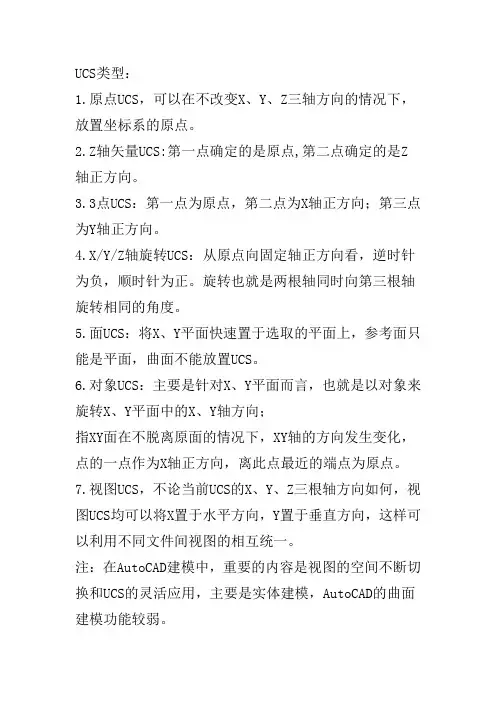

UCS类型：1.原点UCS，可以在不改变X、Y、Z三轴方向的情况下，放置坐标系的原点。

2.Z轴矢量UCS:第一点确定的是原点,第二点确定的是Z 轴正方向。

3.3点UCS：第一点为原点，第二点为X轴正方向；第三点为Y轴正方向。

4.X/Y/Z轴旋转UCS：从原点向固定轴正方向看，逆时针为负，顺时针为正。

旋转也就是两根轴同时向第三根轴旋转相同的角度。

5.面UCS：将X、Y平面快速置于选取的平面上，参考面只能是平面，曲面不能放置UCS。

6.对象UCS：主要是针对X、Y平面而言，也就是以对象来旋转X、Y平面中的X、Y轴方向；指XY面在不脱离原面的情况下，XY轴的方向发生变化，点的一点作为X轴正方向，离此点最近的端点为原点。

7.视图UCS，不论当前UCS的X、Y、Z三根轴方向如何，视图UCS均可以将X置于水平方向，Y置于垂直方向，这样可以利用不同文件间视图的相互统一。

注：在AutoCAD建模中，重要的内容是视图的空间不断切换和UCS的灵活应用，主要是实体建模，AutoCAD的曲面建模功能较弱。

三维部分菜单的操作：视图：（视图菜单下有如下视图）六个平面视图：俯视图、仰视图、左视图、右视图、主视图（又名前视图）、后视图四个等轴侧视图：西南等轴侧视图、东南等轴侧视图、东北等轴侧视图、西北等轴侧视图；此四个视图均从45度对角线去看图形。

照相机视图：以两点来定一个视图；从第一点看向第二点。

实体工具栏：3个基本体系（长方体、球体、圆柱体）、圆锥体、楔体、圆环的绘制拉伸建模：（前提：必须是首尾相连的封闭体）默认操作为给一个高度也可给拉伸角度，拉伸角度定义：给正值越来越小，给负值越来越大；沿路径进行拉伸：要和图形垂直并且只能在X、Y面上进行绘制实例：椅子的制作等旋转建模：有三个参数可选，但是一般不用。

基本操作：以两点确定一条轴旋转。

实例：碗的制作、圆桌的绘制等剖切：选择对象之后有如下提示：指定切面上的第一个点，依照 [对象(O)/Z 轴(Z)/视图(V)/XY 平面(XY)/YZ 平面(YZ)/ZX 平面(ZX)/三点(3)] <三点>“对象”是以一个对象（圆、椭圆、圆弧、二维样条曲线或二维多段线）来剖切实体；“Z轴”是以平面 Z 轴 (法向) 上的点来剖切实体；“视图”是在视图当中在实体上指定三个点来剖切实体；“XY平面”以XY平面来剖切实体；“YZ平面”以YZ平面来剖切实体；“ZX平面”以ZX平面来剖切实体；“三点”指定三点确定一个面来剖切实体（三点在一条直线上形成无数个面）切割：和剖切的操作一样，不同的是切割不会将实体分割，而是在分割处形成一个平面；等同于截面，只提取截面，而不是真的将物体切开。

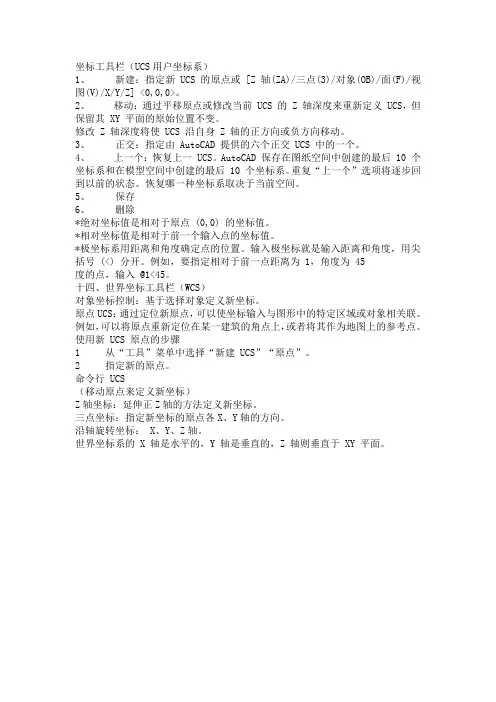

坐标工具栏（UCS用户坐标系）1、新建：指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>。

2、移动：通过平移原点或修改当前 UCS 的 Z 轴深度来重新定义 UCS，但保留其 XY 平面的原始位置不变。

修改 Z 轴深度将使 UCS 沿自身 Z 轴的正方向或负方向移动。

3、正交：指定由 AutoCAD 提供的六个正交 UCS 中的一个。

4、上一个：恢复上一 UCS。

AutoCAD 保存在图纸空间中创建的最后 10 个坐标系和在模型空间中创建的最后 10 个坐标系。

重复“上一个”选项将逐步回到以前的状态。

恢复哪一种坐标系取决于当前空间。

5、保存6、删除*绝对坐标值是相对于原点 (0,0) 的坐标值。

*相对坐标值是相对于前一个输入点的坐标值。

*极坐标系用距离和角度确定点的位置。

输入极坐标就是输入距离和角度，用尖括号 (<) 分开。

例如，要指定相对于前一点距离为 1，角度为 45度的点，输入 @1<45。

十四、世界坐标工具栏（WCS）对象坐标控制：基于选择对象定义新坐标。

原点UCS：通过定位新原点，可以使坐标输入与图形中的特定区域或对象相关联。

例如，可以将原点重新定位在某一建筑的角点上，或者将其作为地图上的参考点。

使用新 UCS 原点的步骤1 从“工具”菜单中选择“新建UCS”“原点”。

2 指定新的原点。

命令行 UCS（移动原点来定义新坐标）Z轴坐标：延伸正Z轴的方法定义新坐标。

三点坐标：指定新坐标的原点各X、Y轴的方向。

沿轴旋转坐标： X、Y、Z轴。

世界坐标系的 X 轴是水平的，Y 轴是垂直的，Z 轴则垂直于 XY 平面。

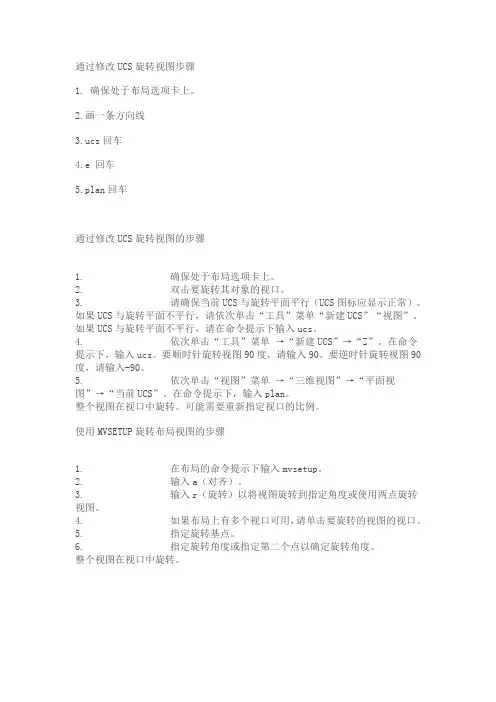

通过修改UCS旋转视图步骤
1. 确保处于布局选项卡上。

2.画一条方向线
3.ucs回车
4.e 回车
5.plan回车
通过修改UCS旋转视图的步骤
1. 确保处于布局选项卡上。

2. 双击要旋转其对象的视口。

3. 请确保当前UCS与旋转平面平行（UCS图标应显示正常）。

如果UCS与旋转平面不平行，请依次单击“工具”菜单“新建UCS”“视图”。

如果UCS与旋转平面不平行，请在命令提示下输入ucs。

4. 依次单击“工具”菜单→“新建UCS”→“Z”。

在命令提示下，输入ucs。

要顺时针旋转视图90度，请输入90。

要逆时针旋转视图90度，请输入-90。

5. 依次单击“视图”菜单→“三维视图”→“平面视
图”→“当前UCS”。

在命令提示下，输入plan。

整个视图在视口中旋转。

可能需要重新指定视口的比例。

使用MVSETUP旋转布局视图的步骤
1. 在布局的命令提示下输入mvsetup。

2. 输入a（对齐）。

3. 输入r（旋转）以将视图旋转到指定角度或使用两点旋转视图。

4. 如果布局上有多个视口可用，请单击要旋转的视图的视口。

5. 指定旋转基点。

6. 指定旋转角度或指定第二个点以确定旋转角度。

整个视图在视口中旋转。

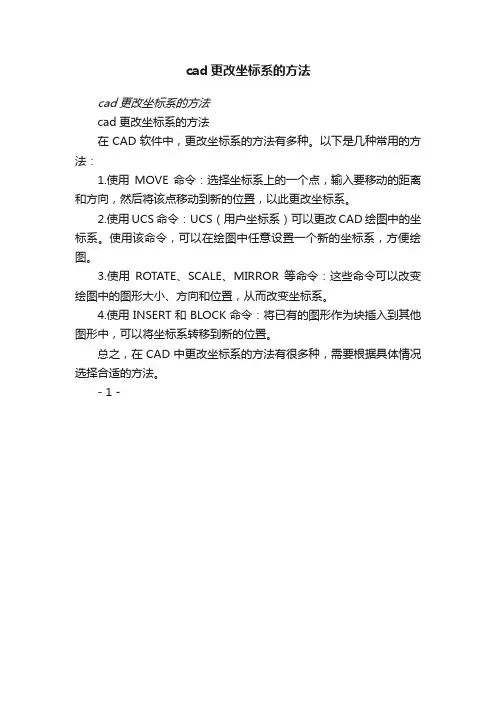

cad更改坐标系的方法
cad更改坐标系的方法
cad更改坐标系的方法
在CAD软件中，更改坐标系的方法有多种。

以下是几种常用的方法：
1.使用MOVE命令：选择坐标系上的一个点，输入要移动的距离和方向，然后将该点移动到新的位置，以此更改坐标系。

2.使用UCS命令：UCS（用户坐标系）可以更改CAD绘图中的坐标系。

使用该命令，可以在绘图中任意设置一个新的坐标系，方便绘图。

3.使用ROTATE、SCALE、MIRROR等命令：这些命令可以改变绘图中的图形大小、方向和位置，从而改变坐标系。

4.使用INSERT和BLOCK命令：将已有的图形作为块插入到其他图形中，可以将坐标系转移到新的位置。

总之，在CAD中更改坐标系的方法有很多种，需要根据具体情况选择合适的方法。

- 1 -。

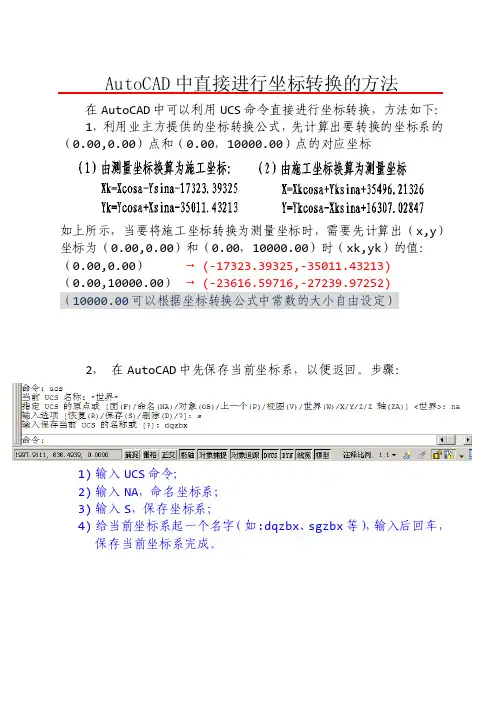

AutoCAD中直接进行坐标转换的方法在AutoCAD中可以利用UCS命令直接进行坐标转换，方法如下： 1，利用业主方提供的坐标转换公式，先计算出要转换的坐标系的（0.00,0.00）点和（0.00，10000.00）点的对应坐标如上所示，当要将施工坐标转换为测量坐标时，需要先计算出（x,y）坐标为（0.00,0.00）和（0.00，10000.00）时（xk,yk）的值：（0.00,0.00）→(-17323.39325,-35011.43213)（0.00,10000.00）→(-23616.59716,-27239.97252)（10000.00可以根据坐标转换公式中常数的大小自由设定）2，在AutoCAD中先保存当前坐标系，以便返回。

步骤：1)输入UCS命令；2)输入NA，命名坐标系；3)输入S，保存坐标系；4)给当前坐标系起一个名字（如:dqzbx、sgzbx等），输入后回车，保存当前坐标系完成。

3，进行坐标系转换。

步骤：1)输入UCS命令；2)输入测量坐标（0.00,0.00）对应的施工坐标；3)输入测量坐标（0.00，10000.00）对应的施工坐标；4)以上两点注意x,y坐标是否需要交换，就是测量坐标系和平面坐标系的交换；5)直接回车，接受；6)查看一下光标，是否已变化（两坐标系有夹角时，光标会倾斜一个角度）。

7)转换完成；8)再次执行一下UCS命令，保存一下测量坐标系，单独起一个坐标系名字，如：clzbx，不要和施工坐标系重名；9)至此，坐标系转换全部完成。

此时，CAD文件中保留了施工坐标系(dqzbx)和测量坐标系(clzbx)两个坐标系；10)此时，用ID命令查询坐标时，将显示测量坐标。

实现坐标系切换仍使用UCS命令，步骤：切换回施工坐标系：1)输入UCS命令，回车后将显示当前坐标系的名称；2)输入NA，命名坐标系；3)输入R，再输入要恢复的坐标系的名字（dqzbx）,回车，切换完成。

cad中ucs的用法在CAD（计算机辅助设计）软件中，UCS（用户坐标系）是用于定义和控制模型中对象的位置和方向的工具。

UCS用法：1.创建UCS：在CAD软件中，可以通过选择UCS命令并按照提示，选择基础点和方向来创建自定义的UCS。

也可以使用默认的全局坐标系作为UCS。

2.切换UCS：切换UCS意味着改变当前使用的坐标系。

可以通过选择指定的UCS或者使用其他快捷键命令来切换UCS。

3.调整UCS：可以通过移动、旋转和缩放UCS来调整坐标系的位置和方向，以便更方便地进行建模。

4.平面UCS和3D UCS：UCS可以用于创建和编辑平面图形，如2D 草图、平面剖视图等。

同时，UCS也可以用于处理3D模型的定位和方向，方便进行三维建模和视图操作。

5. UCS命令：UCS命令可以在CAD软件中调用，通过输入命令名称或使用相应的工具按钮来执行与UCS相关的操作。

UCS的拓展用法：1.坐标系转换：UCS可以用于将不同坐标系下的模型或对象进行转换。

通过定义不同的UCS来适应特定的设计需求，并实现坐标系之间的转换。

2.标注和尺寸：在CAD软件中，UCS可以用来定位和标注模型的尺寸。

通过创建合适的UCS，可以更轻松地对对象进行尺寸标注。

3.联系体约束：在三维建模过程中，UCS可以与其他对象一起使用，以实现约束和关联。

通过将UCS与点、线段、面等对象或其他UCS进行关联，可以更好地控制建模过程。

4.三维绘图：UCS可以在三维建模和演示中提供方便的工具。

通过在3D空间中设置合适的UCS，可以更直观地绘制和编辑三维模型。

5.视图操作：UCS可以用于控制和调整CAD软件中的视图。

通过在特定位置和方向上设置UCS，可以定制视图，如俯视图、透视图等。

6.模型导入和导出：UCS可以用于处理模型的导入和导出。

通过将UCS与特定的模型匹配，可以更准确地调整和转换模型的位置和方向。

总体而言，UCS在CAD软件中是一个重要的工具，可以帮助用户更好地控制和操作模型。

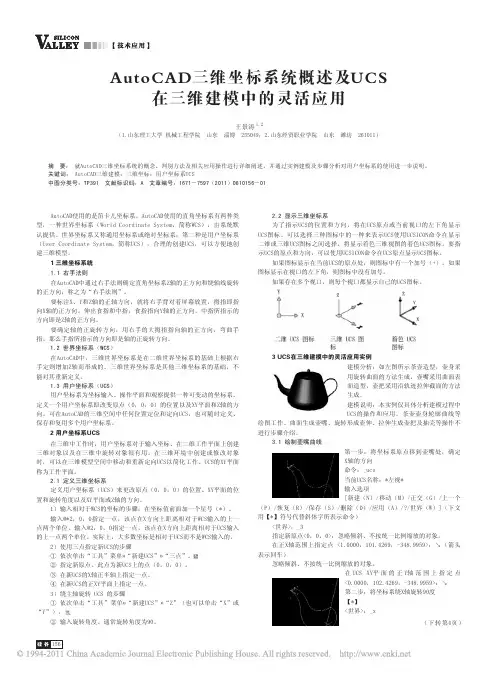

AutoCAD（CAD）中的坐标系--WCS和UCS
AutoCAD(CAD)中的坐标系--WCS和UCS
AutoCAD系统为⽤户提供了⼀个绝对的坐标系，即世界坐标系（WCS）。

通常，AutoCAD构造新图形时将⾃动使⽤WCS。

虽然WCS不可更改，但可以从任意⾓度、任意⽅向来观察或旋转。

相对于世界坐标系WCS，⽤户可根据需要创建⽆限多的坐标系，这些坐标系称为⽤户坐标系（UCS，User Coordinate System）。

⽤户使⽤“ucs”命令来对UCS进⾏定义、保存、恢复和移动等⼀系列操作，详见19.3。

如果在⽤户坐标系UCS下想要参照世界坐标系WCS指定点，在坐标值前加星号“*”。

AutoCAD 提供了两个坐标系：⼀个称为世界坐标系 (WCS) 的固定坐标系和⼀个称为⽤户坐标系 (UCS) 的可移动坐标系。

UCS 对于输⼊坐标、定义图形平⾯和设置视图⾮常有⽤。

改变 UCS 并不改变视点。

只改变坐标系的⽅向和倾斜。

WCS 和 UCS 常常是重合的，即它们的轴和原点都恰好重叠在⼀起。

⽆论如何重新定向 UCS,都可以通过使⽤ UCS 命令的“世界”选项使其与 WCS 重合。

CAD动态_UCS__面积_三维及二维对齐1 在实体模型中使用动态 UCS页面底部操作步骤快速参考使用动态 UCS 功能，可以在创建对象时使 UCS 的 XY 平面自动与实体模型上的平面临时对齐。

使用绘图命令时，可以通过在面的一条边上移动指针对齐UCS，而无需使用 UCS 命令。

结束该命令后，UCS 将恢复到其上一个位置和方向。

例如，可以使用动态 UCS 在实体模型的一个角度面上创建矩形，如下图所示。

在左侧的插图中，UCS 未与角度面对齐。

可以在状态栏上打开动态 UCS 或按 F6 键，而不是重新定位 UCS。

如中间插图所示，将指针完全移动到边的上方时，光标将更改为显示动态 UCS 轴的方向。

如右侧插图所示，可以轻松地在角度面上创建对象。

注意要在光标上显示XYZ标签，请在“动态UCS”按钮上单击鼠标右键并单击“显示十字光标标签”。

动态 UCS 的X轴沿面的一条边定位，且X轴的正向始终指向屏幕的右半部分。

动态 UCS 仅能检测到实体的前向面。

可以使用动态 UCS 的命令类型包括：简单几何图形。

直线、多段线、矩形、圆弧、圆文字。

文字、多行文字、表格参照。

插入、外部参照实体。

原型和 POLYSOLID编辑。

旋转、镜像、对齐其他。

UCS、区域、夹点工具操作提示通过打开动态UCS 功能，然后使用UCS 命令定位实体模型上某个平面的原点，可以轻松地将 UCS 与该平面对齐。

如果打开了栅格模式和捕捉模式，它们将与动态 UCS 临时对齐。

栅格显示的界限自动设定。

将指针移动到面上时，通过按 F6 键或 Shift+d 组合键可以临时关闭动态 UCS。

注意仅当命令处于活动状态时动态 UCS 才可用。

操作步骤动态更改 UCS 的步骤1. 启动动态 UCS 支持的命令。

2. 如果需要，单击状态栏上的“动态UCS”将其打开。

3. 将指针移动到实体模型某个面的边界上方。

4. 完成该命令。

快速参考命令OPTIONS自定义程序设置。

1．命令使用方法（1）从“工具”下拉菜单中选择所需要的选项。

（2）单击“UCS”工具栏中的图标按钮。

（3）命令：UCS 当前 UCS 名称：*世界* 输入选项 [新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] &lt;世界&gt;：其中，命令选项与工具栏、下拉菜单中的对应选取项等效。

各命令选项含义如下：（1）新建(N)：定义新坐标系。

选择该选项后，系统接着提示：指定新UCS的原点或 [Z轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] &lt;0,0,0&gt;：各分项含义如下：①原点：通过移动当前UCS的原点，保持其X、Y和Z轴方向不变，从而定义新的UCS。

②Z轴(ZA)：用指定新原点和指定一点为Z轴正方向的方法，创建新的UCS。

③三点(3)：通过指定新坐标系原点以及X、Y轴方向的方法，建立新的UCS。

④对象(OB)：可以在所选择的图形对象上建立新的UCS。

AutoCAD对所选取图形对象建立新的UCS的原点和X轴正方向有明确的规则。

例如，若选择的图形为圆，则新的坐标系原点在该圆的圆心，X轴的正方向将通过对该圆的拾取点。

如果选取的图形对象不同，那么确定的规则也不同。

⑤面(F)：可以在三维实体的表面上建立新的UCS。

⑥视图(V)：创建的新UCS的XOY平面与当前视图（绘图窗口）平行，且原点不变。

⑦)X：将当前UCS绕X轴旋转一定的角度。

⑧Y和Z：使用与“X”命令类似。

（2）移动(M)：通过平移原点或修改当前UCS的Z轴深度来重新定义UCS。

（3）正交(G)：指定由AutoCAD提供的六个正交UCS中的一个。

这些UCS设置通常用于查看和编辑三维模型。

（4）上一个(P)：恢复上一个UCS。

（5）恢复(R)：恢复已保存的UCS使它成为当前UCS。

（6）保存(S)：把当前 UCS按指定名称保存。

前言:自己用ucs命令并不多，所以这几个命令有时候会忽略掉。

但是设计院提供的图纸，有时候会有ucｓ偏移，让自己有些头痛,现在记录一下,省的自己忘掉了。

今天找一个CＡD里改变视点的命令，由于长期不用，很费了番脑筋才想起来，所以做个记录。

如下图1,红色的线，要把视图调整到坐标与红线平行,红线与水平方向平行（见图２）。

图1图2--－－－－－-－－-－－－－－-----－－－－－--－－－-－--先用UCＳ命令,把当前ＵＣS调整到红线的方向，见图3：图３操作方法:命令:UCS＜回车>……:N<回车＞……:3<回车＞……:捕捉红线上一点(如P1)……：捕捉红线上另一点（如P2）……:<回车>结束命令为了便于以后找回这个ＵＣS，把它保存,操作方法：命令：UCS<回车＞……:S<回车>……:001＜回车>然后用ＰLAN命令调整平面视图,操作方法：命令：PLAN<回车>输入选项 [当前 UCS（C)/UCＳ（U)/世界(W)] <当前 UCＳ＞: C<回车>则效果如图２所示。

如果要回到原始的图1的视图，则是：命令:PLAＮ<回车＞……：W<回车＞ﻫ通过修改ＵＣS旋转视图的步骤1. 在布局的命令提示下输入mｖsetｕp。

ﻫ2. 输入a（对齐）。

4．如果布局上有多个视口可用,请单击要旋转的视图３．输入r（旋转)以将视图旋转到指定角度或使用两点旋转视图。

ﻫ定旋转角度或指定第二个点以确定旋转角度。

ﻫ整个视图在视口中旋转。

７．要恢复上一个UCＳ,请输入ucs,然后输入p（上一个)。

1. 确保处于布局选项卡上。

2. 双击要旋转其对象的视口。

3. 请确保当前UＣS与旋转平面平行(UCS图标应显示正常)。

如果UCS与旋转平面不平行，请依次单击“工具”菜单“新建UＣS”“视图”。

如果UＣS与旋转平面不平行,请在命令提示下输入ｕｃs。

4. 依次单击“工具”菜单→“新建UCS”→“Z”。
