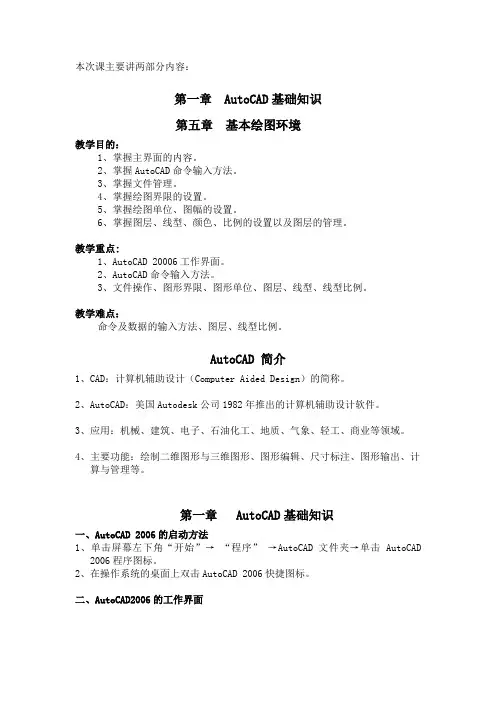

本次课主要讲两部分内容：第一章 AutoCAD基础知识第五章基本绘图环境教学目的：1、掌握主界面的内容。
2、掌握AutoCAD命令输入方法。
3、掌握文件管理。
4、掌握绘图界限的设置。
5、掌握绘图单位、图幅的设置。
6、掌握图层、线型、颜色、比例的设置以及图层的管理。
教学重点:1、AutoCAD 20006工作界面。
2、AutoCAD命令输入方法。
3、文件操作、图形界限、图形单位、图层、线型、线型比例。
教学难点：命令及数据的输入方法、图层、线型比例。
AutoCAD 简介1、CAD：计算机辅助设计（Computer Aided Design）的简称。
2、AutoCAD：美国Autodesk公司1982年推出的计算机辅助设计软件。
3、应用：机械、建筑、电子、石油化工、地质、气象、轻工、商业等领域。
4、主要功能：绘制二维图形与三维图形、图形编辑、尺寸标注、图形输出、计算与管理等。
第一章 AutoCAD基础知识一、AutoCAD 2006的启动方法1、单击屏幕左下角“开始”→“程序” →AutoCAD文件夹→单击 AutoCAD2006程序图标。
2、在操作系统的桌面上双击AutoCAD 2006快捷图标。
二、AutoCAD2006的工作界面AutoCAD2006的工作界面1、标题栏：显示AutoCAD 2006的图标、当前所操作的图形文件的名称。
2、绘图窗口：进行绘图操作的窗口，包括光标和坐标系图标。
在该窗口底部有“模型”、“布局”选项卡，方便我们在模型空间和图纸空间切换。
3、工具栏：AutoCAD 2006为用户提供了丰富的工具栏，总共30个(SP5)，我们可以根据需要将一些常用的工具栏显示在界面上。
常用工具栏有：标准工具栏、特性工具栏、修改工具栏、绘图工具栏。
可在工具栏区单击右键，在菜单中选中要调用或移除的工具栏。
4、命令提示窗与文本窗口：输入命令、显示命令提示和有关信息。
命令提示行的操作说明：(1)方括号“[]”内的内容表示可进行的其他操作选项。
机械制图与cad基础知识机械制图基础常识：一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。
视图有基本视图、局部视图、斜视图和旋转视图四种。
2 机件向基本投影面投影所得的图形，称为基本视图。
包含三个常用基本视图：1〕主视图由前向后投影所得的视图，反映物体的长度和高度；2〕俯视图由上向下投影所得的视图，反映物体的长度和宽度；3〕左视图由左向右投影所得的视图，反映物体的高度和宽度；4〕三个视图之间的投影规律为：主视、俯视长对正〔等长〕主视、左视高平齐〔等高〕俯视、左视宽相等〔等宽〕3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。
一般在局部视图上方标出视图的名称“*向”，在相应的视图四周用箭头指明投影方向，并注上同样的字母。
4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。
一般在旋转视图上方标出视图的名称“*向旋转”。
5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。
6 剖视图：假想用剖切面剖开机件，将外在观测者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。
一般在剖视图上方标出“*-*”向。
按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。
1〕全剖视图：用剖切面完全地剖开机件所得的视图。
适用于内形比较繁复、形状比较简约的零件。
2〕半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。
常采纳它来表达内形状状都比较繁复的对称机件。
3〕局部剖视图：用剖切面局部地剖开机件所得的剖视图。
7 剖面图：用剖切面将机件的某处切断，仅画出的图形。
剖视图与剖面图的区分在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。
8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。
二、尺寸及公差1 组合体是由假设干个基本几何体按肯定的位置和方式组合而成，它的尺寸包括以下三种：1〕定形尺寸表示各基本几何体大小〔长、宽、高〕的尺寸。

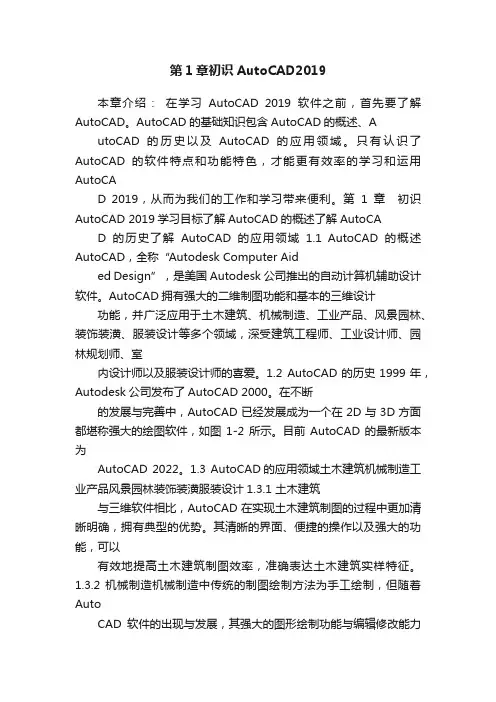

第1章初识AutoCAD2019本章介绍：在学习AutoCAD 2019软件之前，首先要了解AutoCAD。
AutoCAD的基础知识包含AutoCAD的概述、A utoCAD的历史以及AutoCAD的应用领域。
只有认识了AutoCAD的软件特点和功能特色，才能更有效率的学习和运用AutoCAD 2019，从而为我们的工作和学习带来便利。
第1章初识AutoCAD 2019学习目标了解AutoCAD的概述了解AutoCA D的历史了解AutoCAD的应用领域1.1 AutoCAD的概述AutoCAD，全称“Autodesk Computer Aided Design”，是美国Autodesk公司推出的自动计算机辅助设计软件。
AutoCAD拥有强大的二维制图功能和基本的三维设计功能，并广泛应用于土木建筑、机械制造、工业产品、风景园林、装饰装潢、服装设计等多个领域，深受建筑工程师、工业设计师、园林规划师、室内设计师以及服装设计师的喜爱。
1.2 AutoCAD的历史1999年，Autodesk公司发布了AutoCAD 2000。
在不断的发展与完善中，AutoCAD已经发展成为一个在2D与3D方面都堪称强大的绘图软件，如图1-2所示。
目前AutoCAD的最新版本为AutoCAD 2022。
1.3 AutoCAD的应用领域土木建筑机械制造工业产品风景园林装饰装潢服装设计1.3.1 土木建筑与三维软件相比，AutoCAD在实现土木建筑制图的过程中更加清晰明确，拥有典型的优势。
其清晰的界面、便捷的操作以及强大的功能，可以有效地提高土木建筑制图效率，准确表达土木建筑实样特征。
1.3.2 机械制造机械制造中传统的制图绘制方法为手工绘制，但随着AutoCAD软件的出现与发展，其强大的图形绘制功能与编辑修改能力相当程度地加强了机械制图的绘图质量与效率。
1.3.3 工业产品随着社会的发展与进步，需要批量生产出品质较高同时价格适中的产品。

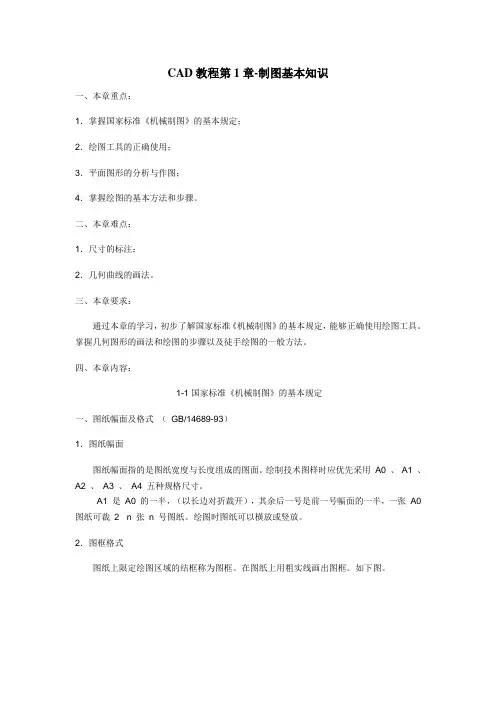

CAD教程第1章-制图基本知识一、本章重点：1．掌握国家标准《机械制图》的基本规定；2．绘图工具的正确使用；3．平面图形的分析与作图；4．掌握绘图的基本方法和步骤。
二、本章难点：1．尺寸的标注；2．几何曲线的画法。
三、本章要求：通过本章的学习，初步了解国家标准《机械制图》的基本规定，能够正确使用绘图工具。
掌握几何图形的画法和绘图的步骤以及徒手绘图的一般方法。
四、本章内容：1-1国家标准《机械制图》的基本规定一、图纸幅面及格式（GB/14689-93）1．图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。
绘制技术图样时应优先采用A0 、A1 、A2 、A3 、A4 五种规格尺寸。
A1 是A0 的一半，（以长边对折裁开），其余后一号是前一号幅面的一半，一张A0 图纸可裁2× n 张n 号图纸。
绘图时图纸可以横放或竖放。
2．图框格式图纸上限定绘图区域的结框称为图框。
在图纸上用粗实线画出图框。
如下图。
图框格式3．标题栏标题栏是由名称、代号区、签字区、更改区和其它区域组成的栏目。
标题栏的基本要求、内容、尺寸和格式在国家标准GB/T10609.1 — 1989 《技术制图标题栏》中有详细规定。
各单位亦有自己的格式。
标题栏位于图纸右下角，底边与下图框线重合，右边与右图框线重合。
如上图。
二、比例(GB/14960-1993)比例：图中机件要素的线性尺寸与实际尺寸之比。
绘图时尽量采用1 ：1 的比例。
国标GB/T14690 — 1993 《技术制图比例》中对比例的选用作了规定。
同一张图纸上，各图比例相同时，在标题栏中标注即可，采用不同的比例时，应分别标注。
三、字体(GB/14961-1993)图样中书写的汉字、数字、字母必须做到：字体端正、笔划清楚、排列整齐、间隔均匀。
字体的书写成长仿宋体，并采用国家正式公布的简化字。
四、图线(GB/17450-1998)1 ．图线型式及应用机件的图样是用各种不同粗细和型式的图线画成的。
