CAD基础识图简介

建筑cad识图教程建筑CAD识图教程建筑CAD是建筑设计中使用的一种专业软件，通过该软件，设计师可以进行建筑平面图、剖面图、立面图等设计工作。

掌握建筑CAD的识图技巧对于建筑师来说至关重要。

下面将为大家介绍建筑CAD识图的一些基本步骤和方法。

首先，打开建筑CAD软件，创建新的绘图文件。

选择合适的纸张尺寸和比例尺，根据实际需求进行设置。

接下来，我们需要学会使用CAD软件中的绘图工具和命令。

1. 绘制基础图形：在建筑CAD中，常见的基础图形包括直线、多边形、圆、弧等。

学会使用直线和圆弧绘制命令，并熟悉如何使用偏移、修剪、拉伸等命令进行编辑和修改。

2. 应用块和图层：建筑CAD中的块和图层功能可以提高绘图效率和可视化效果。

块是一组图形的集合，可以将其保存为一个整体，并在需要时重复使用。

图层可以控制绘图元素的显示和隐藏，使绘图工作更加有条理和清晰。

3. 绘制符号和注释：在建筑CAD中，我们可以绘制各种符号和注释来表示建筑结构、设备和材料等。

学会使用文本命令和尺寸命令，可以方便地添加文字和尺寸标注。

4. 绘制特殊图形：建筑CAD中还可以绘制一些特殊的图形，如多边形楼板、曲线墙体等。

了解如何使用面命令、曲线命令和填充命令可以帮助我们绘制更复杂的建筑结构。

5. 添加图纸布局：完成绘图后，我们需要将绘图内容添加到图纸布局中进行打印和输出。

学会使用图纸布局命令，设置视图比例和打印尺寸，并进行合适的布局调整。

6. 保存和导出绘图文件：完成建筑CAD绘图后，及时保存绘图文件是必要的。

建筑CAD软件支持多种文件格式的导出，如DWG、DXF等。

了解如何导出绘图文件可以方便与他人进行分享和协作。

除了以上的基本步骤和方法外，建筑CAD的识图还需要注意以下几点：1. 确保准确度：建筑CAD绘图需要精确到毫米级别，因此在绘图过程中要仔细对齐和测量。

使用CAD软件中的对象捕捉功能可以帮助我们更准确地绘制和编辑图形。

2. 注意图层和颜色的使用：正确的图层和颜色选择可以使绘图更加清晰和易读。

CAD图纸知识点在工程设计和制图领域，CAD（计算机辅助设计）是一项非常重要的工具。

它可以帮助工程师们创建、编辑和查看设计图纸。

要使用CAD软件制作图纸，我们需要了解一些基本的知识点。

本文将逐步介绍CAD图纸的主要知识点。

1.坐标系和坐标轴 CAD图纸使用坐标系来确定和定位物体的位置。

坐标系由X、Y和Z轴组成，分别代表水平、垂直和高度方向。

X和Y轴形成一个平面，而Z轴则决定了物体在空间中的位置。

2.线段和直线在CAD图纸中，线段是构成图形的基本元素。

直线是由两个点之间的最短路径组成的线段。

通过在图纸上指定两个点的坐标，我们可以绘制一条直线。

3.圆和弧除了直线，图纸中还有圆和弧。

在CAD软件中，我们可以通过指定圆心和半径来绘制一个完整的圆。

而弧则是圆的一部分，它由起点、终点和圆心组成。

4.图层和图层管理图层是CAD图纸中的一种组织方式，它将不同类型的对象分组放置。

通过使用图层，我们可以更好地管理和控制绘图中的元素。

例如，我们可以将文字、线条和图形分别放置在不同的图层中，并对每个图层进行个别设置。

5.缩放和平移 CAD软件允许我们通过缩放和平移来控制图纸的显示。

缩放可以调整图纸上的元素大小，使其更方便查看。

平移则是将图纸上的元素沿特定方向移动，以便更好地进行编辑和排布。

6.填充和阴影填充和阴影是用来区分CAD图纸中不同区域的工具。

填充可以用不同的颜色或图案填充特定区域，以便更清晰地区分不同部分。

阴影则可以给图纸添加立体感，使其更加生动。

7.尺寸和标注在CAD图纸中，尺寸和标注是非常重要的元素。

它们用来标记物体的大小、位置和其他关键细节。

通过添加尺寸和标注，我们可以准确地表达设计意图，并帮助其他人理解图纸。

8.图形编辑和修改 CAD软件提供了丰富的图形编辑和修改功能。

我们可以使用这些功能来改变图形的形状、大小和位置。

例如，我们可以通过拉伸、偏移、修剪和延伸来修改直线和曲线。

9.打印和输出 CAD图纸最终需要打印或输出为其他格式，以便于共享和使用。

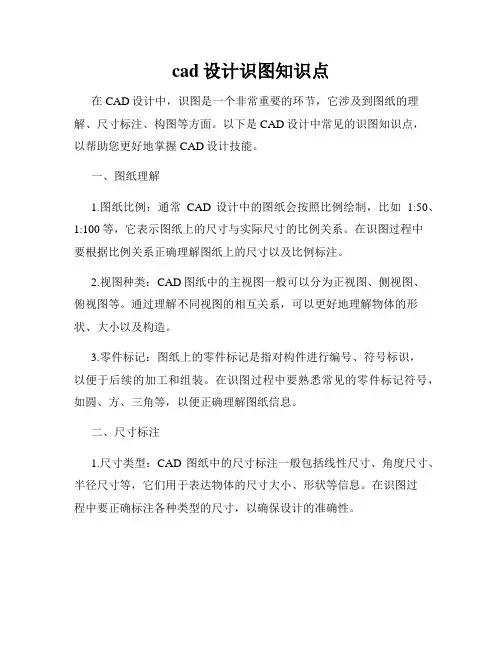

cad设计识图知识点在CAD设计中，识图是一个非常重要的环节，它涉及到图纸的理解、尺寸标注、构图等方面。

以下是CAD设计中常见的识图知识点，以帮助您更好地掌握CAD设计技能。

一、图纸理解1.图纸比例：通常CAD设计中的图纸会按照比例绘制，比如1:50、1:100等，它表示图纸上的尺寸与实际尺寸的比例关系。

在识图过程中要根据比例关系正确理解图纸上的尺寸以及比例标注。

2.视图种类：CAD图纸中的主视图一般可以分为正视图、侧视图、俯视图等。

通过理解不同视图的相互关系，可以更好地理解物体的形状、大小以及构造。

3.零件标记：图纸上的零件标记是指对构件进行编号、符号标识，以便于后续的加工和组装。

在识图过程中要熟悉常见的零件标记符号，如圆、方、三角等，以便正确理解图纸信息。

二、尺寸标注1.尺寸类型：CAD图纸中的尺寸标注一般包括线性尺寸、角度尺寸、半径尺寸等，它们用于表达物体的尺寸大小、形状等信息。

在识图过程中要正确标注各种类型的尺寸，以确保设计的准确性。

2.尺寸线与参考线：尺寸标注线一般用于标注尺寸的实际长度，而参考线则用于标注尺寸的位置。

在识图过程中要清楚尺寸线与参考线的区别，并正确使用它们。

3.尺寸标注样式：CAD软件通常提供了多种尺寸标注样式，可以通过设置尺寸样式来满足不同的需求。

在识图过程中要根据实际情况选择合适的尺寸样式，以便于清晰地表达设计要求。

三、构图规则1.比例关系：CAD设计中的构图要考虑物体之间的比例关系，要保持整体的协调和平衡。

要注意构图中的长度、宽度、高度等方面的比例，以便获得美观的效果。

2.对称和平衡：在构图中要注意对称和平衡的原则，即左右对称、上下平衡。

通过合理安排构图元素的位置和大小，可以使设计更加美观和稳定。

3.重点突出：在构图中要合理设置重点，突出主要的设计要素。

通过合理运用颜色、线型、线宽等手法，可以使重点更加突出，给人以深刻的印象。

四、其他知识点1.图层管理：CAD软件中一般包含图层管理功能，可以将不同的构图元素放在不同的图层中，以方便管理和修改。

CAD绘图技巧与建筑识图入门级一、CAD基础知识二、宿舍楼平面图三、宿舍楼立面图四、宿舍楼剖面图五、建筑行业就业形势论文第一节AutoCAD的基础知识CAD是Computer Adide Deignde 简称（计算机辅助设计）CAD对我们建筑行业的人来说是非常重要的工具好比我们日常生活中吃饭用的筷子，不管以后是从事设计还是施工、监理等等都要用到CAD。

事实论事我们以后进入社会的从事设计的人不会很多，大多数都要从施工做起，要想做好一个好的施工人员识图是必备的能力也是最基本的能力，对于我们刚刚接触建筑行业的人员，只有通过不短的画图联系才能掌握好识图的要领，可能一个施工员不是很会画图纸，但一个会画图纸的施工员必定是一个好的施工员，施工员在工地上是知道施工的人员，这就要求施工员掌握图纸上的每一个细节，建筑CAD就是绘制各种建筑图纸的（建筑施工图、结构施工图、水电施工图等等）所以CAD应该是我们每一个专业人士应该掌握的技能。

一、安装要求：为了给CAD一个优越的工作环境。

用户的计算机，应采用高档的CPU（最低512的如pentiun133以上的处理器如果性能太低CAD将运行缓慢影响绘图速度，其优越性无法体现CAD安装的时候提供了一个很好的安装向导，可以按照安装向导的操作提示逐步进行安装。

提示：1安装完成后一定要重启计算机才能是配置生效2拷贝资料是一定要安装程序快捷方式没用一默认般在C盘3 CAD2006的安装序列号：191-75444444 （有注册机）CAD2007的安装序列号111-11111111二CAD的界面组成三、CAD的基本操作1灵活的使用鼠标对提高绘图速度和绘图质量有着至关重要的作用，当鼠标在垫板上动时，鼠标的光标会在屏幕上不断的移动，光标所在屏幕上的位置不同，起形状也不同，所代表的含义也就不同，下面是各种光标形状所表示的含义：光标形状含义光标形状含义选择目标垂直移动正常选择水平移动正常绘图形状上右下移动输入状态上左下移动等待符号输入文本符号应用程序启动任意平移试图动态缩放调整命令窗口大小试图窗口缩放鼠标上一般有左右两个键和中间的滑轮，拖动上下滑轮可以进行视图的缩放，按下滑○1轮不动，绘图去会出现一手掌图形，这时移动鼠标，图形界限也随着这移动。

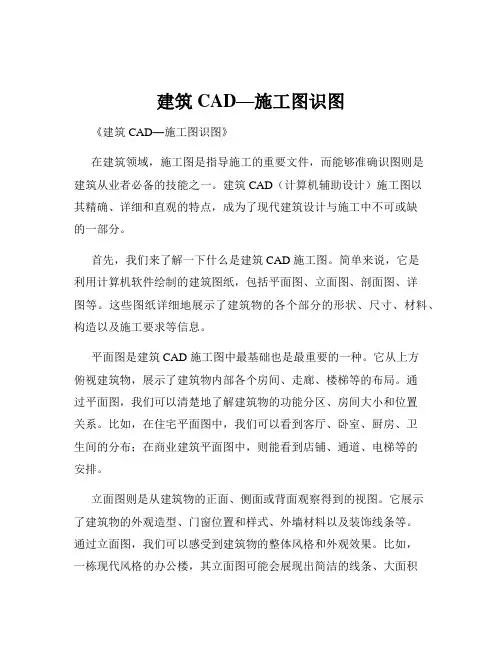

建筑CAD—施工图识图《建筑 CAD—施工图识图》在建筑领域，施工图是指导施工的重要文件，而能够准确识图则是建筑从业者必备的技能之一。

建筑 CAD（计算机辅助设计）施工图以其精确、详细和直观的特点，成为了现代建筑设计与施工中不可或缺的一部分。

首先，我们来了解一下什么是建筑 CAD 施工图。

简单来说，它是利用计算机软件绘制的建筑图纸，包括平面图、立面图、剖面图、详图等。

这些图纸详细地展示了建筑物的各个部分的形状、尺寸、材料、构造以及施工要求等信息。

平面图是建筑 CAD 施工图中最基础也是最重要的一种。

它从上方俯视建筑物，展示了建筑物内部各个房间、走廊、楼梯等的布局。

通过平面图，我们可以清楚地了解建筑物的功能分区、房间大小和位置关系。

比如，在住宅平面图中，我们可以看到客厅、卧室、厨房、卫生间的分布；在商业建筑平面图中，则能看到店铺、通道、电梯等的安排。

立面图则是从建筑物的正面、侧面或背面观察得到的视图。

它展示了建筑物的外观造型、门窗位置和样式、外墙材料以及装饰线条等。

通过立面图，我们可以感受到建筑物的整体风格和外观效果。

比如，一栋现代风格的办公楼，其立面图可能会展现出简洁的线条、大面积的玻璃幕墙；而一栋传统风格的住宅，立面图可能会有坡屋顶、雕花栏杆等元素。

剖面图则是沿着建筑物的某个切面剖开所得到的视图。

它能够让我们看到建筑物内部的结构和层次，比如楼板、梁、柱的位置和关系，以及各种管道、线路的走向。

剖面图对于理解建筑物的内部构造和施工工艺非常有帮助。

详图则是对施工图中某些复杂部位或节点的放大和详细展示。

比如，门窗的节点详图会详细标注门窗框与墙体的连接方式、五金配件的规格；楼梯的详图会展示楼梯的踏步尺寸、栏杆高度等。

那么，如何读懂这些建筑 CAD 施工图呢？这需要我们具备一定的专业知识和识图技巧。

第一步，要了解图纸的比例和图例。

比例决定了图纸上的尺寸与实际尺寸的关系，图例则说明了图纸中各种符号和线条所代表的含义。

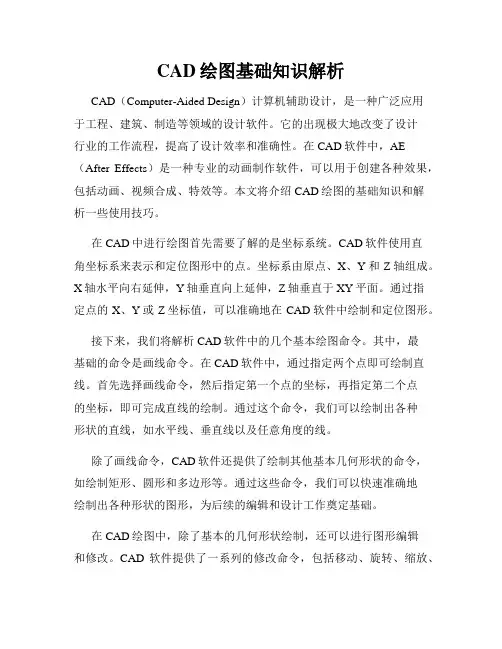

CAD绘图基础知识解析CAD（Computer-Aided Design）计算机辅助设计，是一种广泛应用于工程、建筑、制造等领域的设计软件。

它的出现极大地改变了设计行业的工作流程，提高了设计效率和准确性。

在CAD软件中，AE （After Effects）是一种专业的动画制作软件，可以用于创建各种效果，包括动画、视频合成、特效等。

本文将介绍CAD绘图的基础知识和解析一些使用技巧。

在CAD中进行绘图首先需要了解的是坐标系统。

CAD软件使用直角坐标系来表示和定位图形中的点。

坐标系由原点、X、Y和Z轴组成。

X轴水平向右延伸，Y轴垂直向上延伸，Z轴垂直于XY平面。

通过指定点的X、Y或Z坐标值，可以准确地在CAD软件中绘制和定位图形。

接下来，我们将解析CAD软件中的几个基本绘图命令。

其中，最基础的命令是画线命令。

在CAD软件中，通过指定两个点即可绘制直线。

首先选择画线命令，然后指定第一个点的坐标，再指定第二个点的坐标，即可完成直线的绘制。

通过这个命令，我们可以绘制出各种形状的直线，如水平线、垂直线以及任意角度的线。

除了画线命令，CAD软件还提供了绘制其他基本几何形状的命令，如绘制矩形、圆形和多边形等。

通过这些命令，我们可以快速准确地绘制出各种形状的图形，为后续的编辑和设计工作奠定基础。

在CAD绘图中，除了基本的几何形状绘制，还可以进行图形编辑和修改。

CAD软件提供了一系列的修改命令，包括移动、旋转、缩放、镜像等。

通过这些命令，可以对已绘制好的图形进行必要的调整和变换，以满足设计需求。

此外，CAD软件还支持图层和图块的使用。

图层可以将不同类型的图形分组管理，让绘图更加清晰和有序。

通过对图层进行可见性和编辑性的调整，可以方便地控制图形的显示和修改。

图块是一种将多个图元或对象组合起来并作为单个对象使用的方式。

通过将图形组织成图块，可以提高绘图效率和管理性能。

在使用CAD软件进行绘图时，还需要注意一些常用的绘图技巧。

CAD机械制图识图八大基础知识！机械制图是机械工程语言，用图样表示机械产品的结构形状、尺寸大小、工作原理和技术要求，是机械设计与机械制造的基础学科，每一个从事机械行业的人员都应该懂机械制图。

但是很多人知道机械制图原理，却不知道如何用CAD制图软件去实现它，下面给大家简单讲解CAD机械制图入门知识点：在学习机械CAD软件前，要先学好机械制图，因为机械制图是基础。

1、学习机械制图，要注意培养自己空间想象力，要多看物体，最好是根据物体的图纸分析物体。

2、要常练习，制图的方法和技巧是在平时一点点积累起来的，练熟了，到用时才能游刃有余。

3、把复杂的问题简单化。

在平时去积累一些结构，先把简单结构的三视图搞懂，再尝试着把它们组合。

我们可以把一个复杂的组合体看成是由简单的结构组合成，复杂的图，只要你从深层次去观察，就只剩下你头脑中的简单结构啦。

4、学好标准件与常用件的画法，标准件与常用件的画法往往是简单化了的，但要注意它们的画法，对于初学者来说，这是最容易出错的地方，比如，螺纹和螺纹联接就是一个值得注意的地方。

5，注意学好剖视图，断面图，局部放大图的表达方法!6，细心，制图是一个细致活儿。

条线的位置、长度，都要求认真画好;不要漏画线条也不要多画线条，这是最高要求也是最基础的要求!7、多看标准，学习致用，实践出真知。

8、常和业内人士交流，到网上看看相关内容，这有助于开拓视野，得到意想不到的知识。

一、零件图的内容1)标题栏：位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。

标题栏的方向与看图的方向应一致。

2)一组图形：用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。

3)必要的尺寸：反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。

4)技术要求：给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。

CAD基本识图在当今的工程和设计领域，计算机辅助设计（CAD）已经成为不可或缺的工具。

无论是建筑设计、机械制造还是电子电路设计，都离不开 CAD 软件的应用。

而要有效地使用 CAD 软件，掌握基本的识图能力是至关重要的。

CAD 图纸就像是设计师和工程师之间交流的语言，它以精确和清晰的方式传达了设计的意图和细节。

对于初学者来说，理解 CAD 图纸可能会感到有些困惑，但只要掌握了一些关键的原则和技巧，就能够逐渐变得得心应手。

首先，我们来了解一下 CAD 图纸的基本组成部分。

CAD 图纸通常包括视图、尺寸标注、文字说明和符号等元素。

视图是对物体从不同角度的展示，常见的有正视图、俯视图、侧视图等。

通过这些视图，我们可以全面地了解物体的形状和结构。

尺寸标注则是告诉我们物体各个部分的大小和位置关系。

尺寸标注需要准确无误，因为它们直接决定了制造或施工的精度。

在查看尺寸标注时，要注意单位的统一，通常会在图纸的某个角落注明使用的单位，如毫米、厘米或英寸。

文字说明用于补充视图和尺寸标注无法表达清楚的信息，比如材料的要求、加工工艺的说明等。

符号在 CAD 图纸中也起着重要的作用。

例如，表面粗糙度符号表示物体表面的光滑程度；形位公差符号用于控制零件的形状和位置误差。

接下来，我们说说 CAD 图纸中的线条。

线条的类型和粗细都有特定的含义。

粗实线通常用于表示物体的可见轮廓线，细实线可能用于表示尺寸线、剖面线等。

虚线则用于表示不可见的轮廓线，点划线可能用于表示中心线或对称轴线。

在识图过程中，要学会正确地解读图层。

图层就像是一层一层透明的纸叠加在一起，每个图层可以包含不同的元素，比如不同的线条类型、颜色或图形。

通过控制图层的显示和隐藏，可以更清晰地查看和理解图纸的不同部分。

另外，比例也是一个需要重点关注的因素。

CAD 图纸通常会标注出绘图的比例，比如 1:100 或 1:50。

这意味着图纸上的尺寸与实际物体尺寸之间存在一定的缩放关系。

cad识图知识点总结一、测量测量是CAD识图的基础，它涉及到距离、角度、曲线和曲面的测量。

在CAD中，测量通常通过工具栏上的测量工具来实现，比如直线测量、圆弧测量、多段线测量等。

在进行测量时，需要注意使用合适的单位和精度，以确保测量结果的准确性。

此外，CAD软件通常提供了各种测量选项，比如距离、半径、角度、面积等，用户可以根据需要选择合适的测量方式。

二、绘制绘制是CAD识图的核心内容，它包括线条、曲线、多边形、圆弧、曲线等图形的绘制。

在CAD中，绘制通常通过绘图工具来实现，比如直线工具、圆弧工具、多边形工具等。

绘制时需要注意选择合适的绘制方法和参数，比如起点、终点、半径、角度等。

此外，CAD软件还提供了各种绘制选项，比如对称、长度、角度、半径等，用户可以根据需要进行设置，以满足设计要求。

三、标注标注是CAD识图的重要部分，它包括尺寸、文字、符号等信息的标注。

在CAD中，标注通常通过标注工具来实现，比如尺寸标注工具、文字标注工具等。

标注时需要注意选择合适的标注方法和参数，比如文字样式、文字大小、文字间距、尺寸精度等。

此外，CAD软件还提供了各种标注选项，比如符号、箭头、标签等，用户可以根据需要进行设置，以使图纸更加清晰和准确。

四、共享共享是CAD识图的重要环节，它包括与他人的共享和存档。

在CAD中，共享通常通过文件导出、打印和共享工具来实现。

文件导出时需要选择合适的格式、版本和参数，以确保文件能够被其他软件和平台兼容和识别。

此外，CAD软件还提供了各种打印和共享选项，比如打印机、纸张、图纸大小等，用户可以根据需要进行设置，以满足打印和共享的要求。

五、存档存档是CAD识图的重要环节，它包括文件的保存和备份。

在CAD中，存档通常通过文件保存和备份工具来实现。

文件保存时需要选择合适的文件名、文件夹和格式，以确保文件能够被正确保存和识别。

备份时需要选择合适的备份方式和参数，比如自动备份、手动备份、备份频率等。
