CAD绘图技巧与建筑识图___入门级

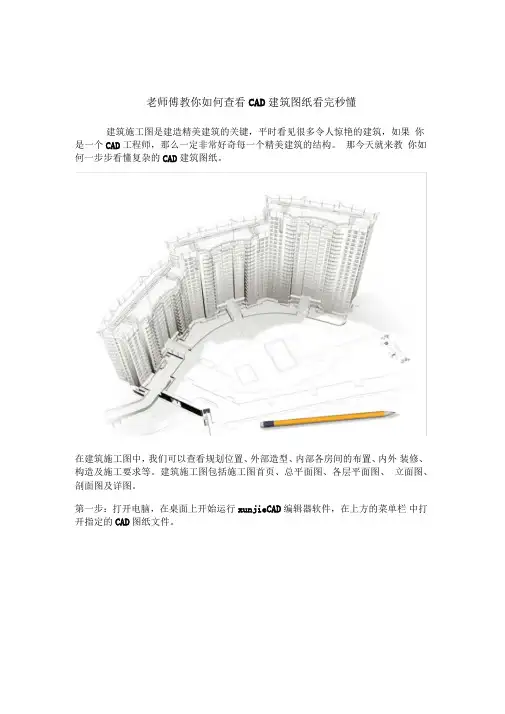

老师傅教你如何查看CAD建筑图纸看完秒懂建筑施工图是建造精美建筑的关键，平时看见很多令人惊艳的建筑，如果你是一个CAD工程师，那么一定非常好奇每一个精美建筑的结构。

那今天就来教你如何一步步看懂复杂的CAD建筑图纸。

在建筑施工图中，我们可以查看规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。

建筑施工图包括施工图首页、总平面图、各层平面图、立面图、剖面图及详图。

第一步：打开电脑，在桌面上开始运行xunjieCAD编辑器软件，在上方的菜单栏中打开指定的CAD图纸文件。

文件pjffn■I瞬A tiff-?用療*耳EFi却炯扌何批”雀喋邙斗爼i£■逅扛幵拜件些点・|估注讣＜港唔最近打卄文TTpgg 曲網三工冥21•曰2逵軸倒學下孜亠備占帛二，•」g聊旳mSfij罰翊3障工 B 卜目林古遂呷ft佃腳員莎ii话宰诰场_禺dpE■-JI Q.T I詞! ■^^■CAotSti丄琏W田柳占世Muc倒炳F■总诂好占用二，J沪亭鬥訥说畀幅ryg"fil二自胡色卜机如」* * =, M .勺—y —N “弋第二步：建筑CAD图纸文件打开之后，在上方的菜单属性中找到【三维导航功能】点击激活该功能会有一个相应的弹框窗口显示第三步：这是一个三维导航，我们可以任意点击功能然后更加详细全面的查看CAD 建筑图纸文件的每一个视面。

CAD Llu d .vi\1 FkkiWF唱订豁凤*伪MIPVBCT=- 蚩住|D-«flfiSS卿厂T£ J詞忖-z."_糜狛回应图匚诚呂和孟磅茴弄*迥"[¥KJ^anctj 母：豹列山?D -FH.2J3D5D ^a.jfJbi?!“打_常诬第四步：我们点击下拉菜单中的【东北轴侧】还可以拉动一个位置进行三维动态查看。

进行全方面的查看。

垢■詐耳股曹岀吩臓工己,百■I■呗图国&图层t] w*•才；■■二―-：rS_u-2D召砸"St淫曲0 £二点:』就扳：■y 7 •" □ L T 购判十自宽一..但T 食制为「胪陷式T 用三一*甘疋直口CA 咙医诺盖R ：⑴)□—Ifl&SAfiSS ■ tw□E血面厂 |；E1E殲.诃匚V甲洱称W ：'如果查看完毕，想要回到最开始的初始页面的话，就可以直接点击【初始化视图】 就可以重新编辑操作，编辑完成之后，点击文件保存，就 0K 啦。

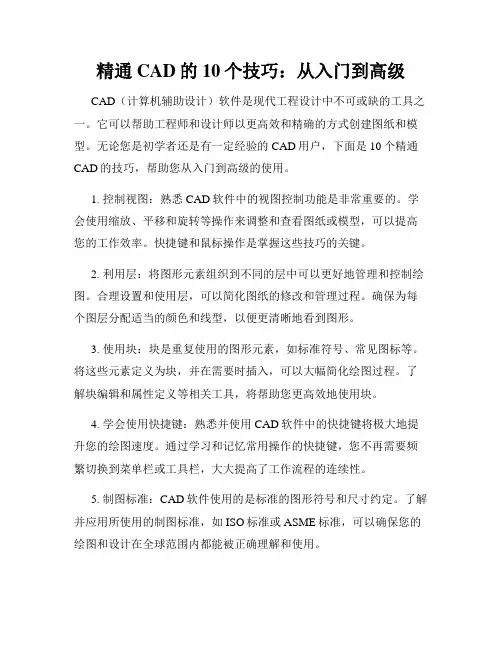

精通CAD的10个技巧：从入门到高级CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具之一。

它可以帮助工程师和设计师以更高效和精确的方式创建图纸和模型。

无论您是初学者还是有一定经验的CAD用户，下面是10个精通CAD的技巧，帮助您从入门到高级的使用。

1. 控制视图：熟悉CAD软件中的视图控制功能是非常重要的。

学会使用缩放、平移和旋转等操作来调整和查看图纸或模型，可以提高您的工作效率。

快捷键和鼠标操作是掌握这些技巧的关键。

2. 利用层：将图形元素组织到不同的层中可以更好地管理和控制绘图。

合理设置和使用层，可以简化图纸的修改和管理过程。

确保为每个图层分配适当的颜色和线型，以便更清晰地看到图形。

3. 使用块：块是重复使用的图形元素，如标准符号、常见图标等。

将这些元素定义为块，并在需要时插入，可以大幅简化绘图过程。

了解块编辑和属性定义等相关工具，将帮助您更高效地使用块。

4. 学会使用快捷键：熟悉并使用CAD软件中的快捷键将极大地提升您的绘图速度。

通过学习和记忆常用操作的快捷键，您不再需要频繁切换到菜单栏或工具栏，大大提高了工作流程的连续性。

5. 制图标准：CAD软件使用的是标准的图形符号和尺寸约定。

了解并应用所使用的制图标准，如ISO标准或ASME标准，可以确保您的绘图和设计在全球范围内都能被正确理解和使用。

6. 设备和模板：配置好适用于您所从事领域的设备和模板是一项重要任务。

根据需要设置图纸的比例、尺寸和单位，以及自定义缺省图层和图形样式等。

将您经常使用的设置保存为模板，将极大地减少创建新图纸时的时间和工作量。

7. 使用 CAD 工具组：CAD软件通常提供许多强大的设计工具和功能。

学会使用绘制线段、多边形、圆弧等基本工具，以及构建复杂曲线和曲面的高级工具，这将增强您的设计能力。

8. 尺寸和注释：尺寸和注释是绘图中必不可少的部分。

确保准确、规范和清晰地标注尺寸和注释，以便其他人能理解您的设计意图。

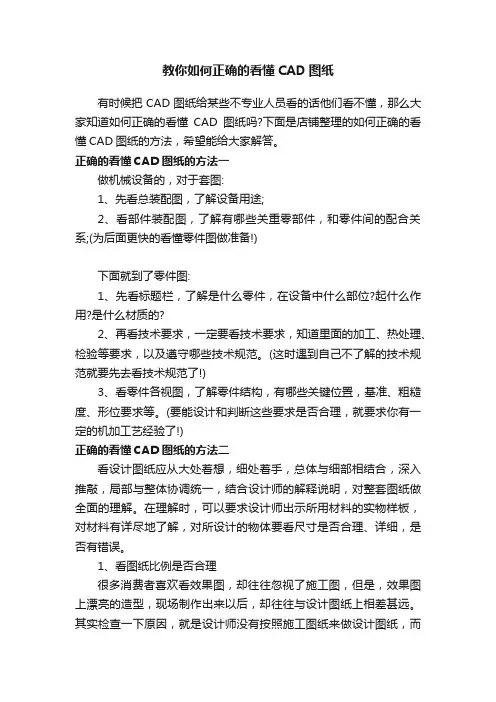

教你如何正确的看懂CAD图纸有时候把CAD图纸给某些不专业人员看的话他们看不懂，那么大家知道如何正确的看懂CAD图纸吗?下面是店铺整理的如何正确的看懂CAD图纸的方法，希望能给大家解答。

正确的看懂CAD图纸的方法一做机械设备的，对于套图:1、先看总装配图，了解设备用途;2、看部件装配图，了解有哪些关重零部件，和零件间的配合关系;(为后面更快的看懂零件图做准备!)下面就到了零件图:1、先看标题栏，了解是什么零件，在设备中什么部位?起什么作用?是什么材质的?2、再看技术要求，一定要看技术要求，知道里面的加工、热处理、检验等要求，以及遵守哪些技术规范。

(这时遇到自己不了解的技术规范就要先去看技术规范了!)3、看零件各视图，了解零件结构，有哪些关键位置，基准、粗糙度、形位要求等。

(要能设计和判断这些要求是否合理，就要求你有一定的机加工艺经验了!)正确的看懂CAD图纸的方法二看设计图纸应从大处着想，细处着手，总体与细部相结合，深入推敲，局部与整体协调统一，结合设计师的解释说明，对整套图纸做全面的理解。

在理解时，可以要求设计师出示所用材料的实物样板，对材料有详尽地了解，对所设计的物体要看尺寸是否合理、详细，是否有错误。

1、看图纸比例是否合理很多消费者喜欢看效果图，却往往忽视了施工图，但是，效果图上漂亮的造型，现场制作出来以后，却往往与设计图纸上相差甚远。

其实检查一下原因，就是设计师没有按照施工图纸来做设计图纸，而是把图纸按照美丽的图画来制作的。

所以，一张设计图纸必须按照严格的比例来制作。

2、看详细尺寸是否规范有些设计图纸由于设计师没有在准备施工的现场作认真细致的测量，所以很多尺寸在设计时有遗漏，尤其是一些关键尺寸如果在设计时没有掌握，有可能在施工时产生设计与施工脱节的情况。

3、看选择材料是否明晰我们常常关注于装饰公司的报价单，担心上当受骗，一项项地仔细检查，其实在设计图纸上也应该标注出来主要材料的名称以及材料的品牌，这对于今后施工人员依照图纸施工很有利。

第一节AutoCAD的基础知识CAD是Computer Adide Deignde 简称（计算机辅助设计）CAD对我们建筑行业的人来说是非常重要的工具好比我们日常生活中吃饭用的筷子，不管以后是从事设计还是施工、监理等等都要用到CAD。

事实论事我们以后进入社会的从事设计的人不会很多，大多数都要从施工做起，要想做好一个好的施工人员识图是必备的能力也是最基本的能力，对于我们刚刚接触建筑行业的人员，只有通过不短的画图联系才能掌握好识图的要领，可能一个施工员不是很会画图纸，但一个会画图纸的施工员必定是一个好的施工员，施工员在工地上是知道施工的人员，这就要求施工员掌握图纸上的每一个细节，建筑CAD 就是绘制各种建筑图纸的（建筑施工图、结构施工图、水电施工图等等）所以CAD应该是我们每一个专业人士应该掌握的技能。

一、安装要求：为了给CAD一个优越的工作环境。

用户的计算机，应采用高档的CPU（最低512的如pentiun133以上的处理器如果性能太低CAD将运行缓慢影响绘图速度，其优越性无法体现 CAD安装的时候提供了一个很好的安装向导，可以按照安装向导的操作提示逐步进行安装。

提示：1安装完成后一定要重启计算机才能是配置生效2拷贝资料是一定要安装程序快捷方式没用一默认般在C盘3 CAD2006的安装序列号：191-75444444 （有注册机）CAD2007的安装序列号111-11111111二CAD的界面组成三、 CAD的基本操作1灵活的使用鼠标对提高绘图速度和绘图质量有着至关重要的作用，当鼠标在垫板上动时，鼠标的光标会在屏幕上不断的移动，光标所在屏幕上的位置不同，起形状也不同，所代表的含义也就不同，下面是各种光标形状所表示的含义：光标形状含义光标形状含义选择目标垂直移动正常选择水平移动正常绘图形状上右下移动输入状态上左下移动等待符号输入文本符号应用程序启动任意平移试图动态缩放调整命令窗口大小试图窗口缩放不动，绘图去会出现一手掌图形，这时移动鼠标，图形界限○1也随着这移动。

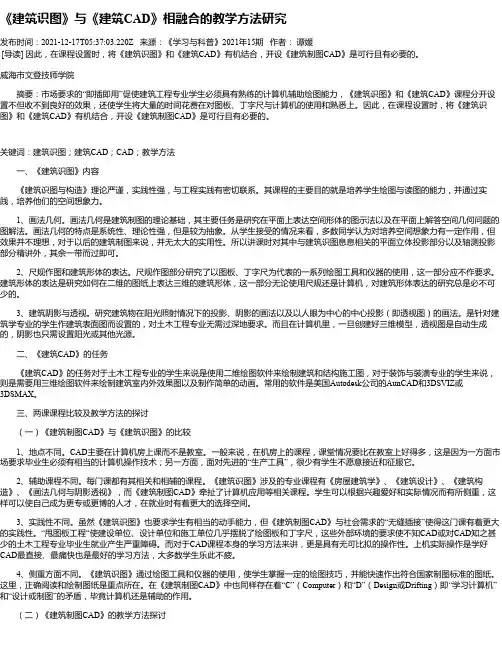

《建筑识图》与《建筑CAD》相融合的教学方法研究发布时间：2021-12-17T05:37:03.220Z 来源：《学习与科普》2021年15期作者：谭媛[导读] 因此，在课程设置时，将《建筑识图》和《建筑CAD》有机结合，开设《建筑制图CAD》是可行且有必要的。

威海市文登技师学院摘要：市场要求的“即插即用”促使建筑工程专业学生必须具有熟练的计算机辅助绘图能力，《建筑识图》和《建筑CAD》课程分开设置不但收不到良好的效果，还使学生将大量的时间花费在对图板、丁字尺与计算机的使用和熟悉上。

因此，在课程设置时，将《建筑识图》和《建筑CAD》有机结合，开设《建筑制图CAD》是可行且有必要的。

关键词：建筑识图；建筑CAD；CAD；教学方法一、《建筑识图》内容《建筑识图与构造》理论严谨，实践性强，与工程实践有密切联系。

其课程的主要目的就是培养学生绘图与读图的能力，并通过实践，培养他们的空间想象力。

1、画法几何。

画法几何是建筑制图的理论基础，其主要任务是研究在平面上表达空间形体的图示法以及在平面上解答空间几何问题的图解法。

画法几何的特点是系统性、理论性强，但是较为抽象。

从学生接受的情况来看，多数同学认为对培养空间想象力有一定作用，但效果并不理想，对于以后的建筑制图来说，并无太大的实用性。

所以讲课时对其中与建筑识图息息相关的平面立体投影部分以及轴测投影部分精讲外，其余一带而过即可。

2、尺规作图和建筑形体的表达。

尺规作图部分研究了以图板、丁字尺为代表的一系列绘图工具和仪器的使用，这一部分应不作要求。

建筑形体的表达是研究如何在二维的图纸上表达三维的建筑形体，这一部分无论使用尺规还是计算机，对建筑形体表达的研究总是必不可少的。

3、建筑阴影与透视。

研究建筑物在阳光照射情况下的投影、阴影的画法以及以人眼为中心的中心投影（即透视图）的画法。

是针对建筑学专业的学生作建筑表面图而设置的，对土木工程专业无需过深地要求。

而且在计算机里，一旦创建好三维模型，透视图是自动生成的，阴影也只需设置阳光或其他光源。

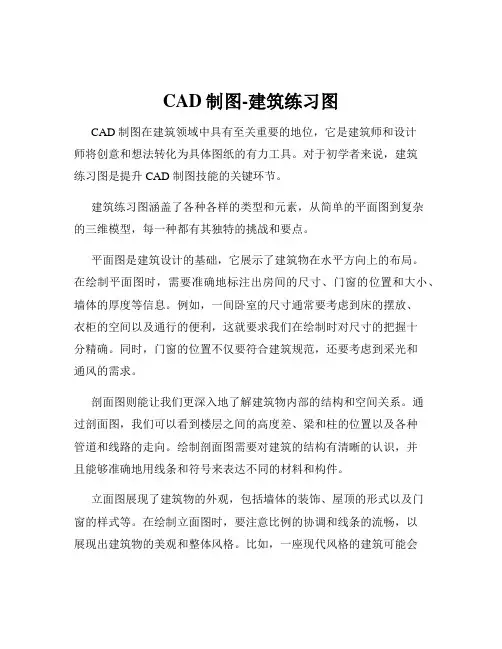

CAD制图-建筑练习图CAD 制图在建筑领域中具有至关重要的地位，它是建筑师和设计师将创意和想法转化为具体图纸的有力工具。

对于初学者来说，建筑练习图是提升 CAD 制图技能的关键环节。

建筑练习图涵盖了各种各样的类型和元素，从简单的平面图到复杂的三维模型，每一种都有其独特的挑战和要点。

平面图是建筑设计的基础，它展示了建筑物在水平方向上的布局。

在绘制平面图时，需要准确地标注出房间的尺寸、门窗的位置和大小、墙体的厚度等信息。

例如，一间卧室的尺寸通常要考虑到床的摆放、衣柜的空间以及通行的便利，这就要求我们在绘制时对尺寸的把握十分精确。

同时，门窗的位置不仅要符合建筑规范，还要考虑到采光和通风的需求。

剖面图则能让我们更深入地了解建筑物内部的结构和空间关系。

通过剖面图，我们可以看到楼层之间的高度差、梁和柱的位置以及各种管道和线路的走向。

绘制剖面图需要对建筑的结构有清晰的认识，并且能够准确地用线条和符号来表达不同的材料和构件。

立面图展现了建筑物的外观，包括墙体的装饰、屋顶的形式以及门窗的样式等。

在绘制立面图时，要注意比例的协调和线条的流畅，以展现出建筑物的美观和整体风格。

比如，一座现代风格的建筑可能会采用简洁的线条和大面积的玻璃幕墙，而传统建筑则可能会有更多的装饰线条和独特的屋顶造型。

除了这些基本的图纸类型，还有一些细节部分的练习也非常重要。

楼梯的绘制就是其中之一，楼梯的踏步高度、宽度、扶手的形状和位置都需要精心设计和准确绘制。

另外，卫生间的布局也是常见的练习内容，要合理安排马桶、洗手盆和淋浴间的位置，并确保排水系统的顺畅。

在进行 CAD 制图的建筑练习时，有一些技巧和注意事项可以帮助我们提高效率和质量。

首先，要熟悉 CAD 软件的各种功能和命令，熟练掌握直线、圆弧、偏移、修剪等基本操作，这是快速准确绘图的基础。

其次，要养成良好的图层管理习惯，将不同的元素放置在不同的图层中，便于后期的修改和管理。

比如，将墙体放在一个图层，门窗放在另一个图层，这样在需要修改墙体时，就不会误操作到门窗。

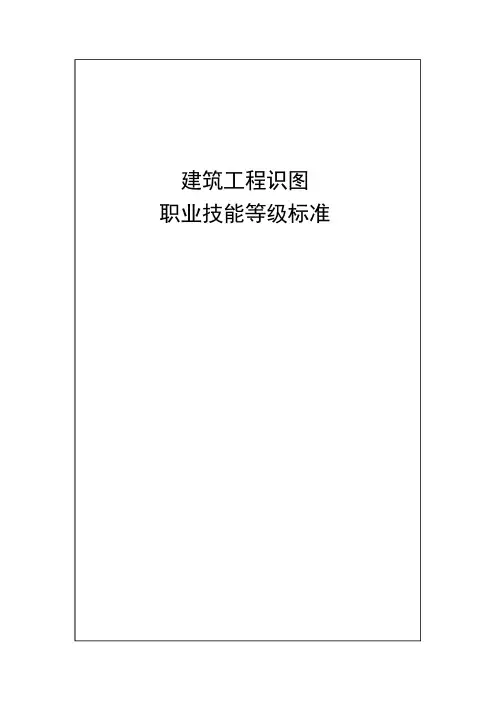

建筑工程识图职业技能等级标准目次前言 (1)1范围 (2)2规范性引用文件 (2)3术语和定义 (3)4面向院校专业 (4)5面向工作岗位（群） (4)6职业技能要求 (4)参考文献 (13)前言本标准参照GB/T 1.1-2009给出的规则起草。

本标准起草单位：广州中望龙腾软件股份有限公司、中国建筑科学研究院建筑设计院、中铁建设集团有限公司、中国航天建设集团有限公司、中煤科工集团武汉设计研究院有限公司、中建铁路投资建设集团有限公司、四川省第四建筑有限公司第五工程公司、广东省建筑设计研究院、广州山水比德设计股份有限公司、中国江苏国际经济技术合作集团有限公司、苏州金螳螂建筑装饰股份有限公司、北京建筑大学、东南大学、黑龙江建筑职业技术学院、浙江建设职业技术学院、四川建筑职业技术学院、江苏建筑职业技术学院、山西建筑职业技术学院、河南建筑职业技术学院、黄河水利职业技术学院、日照职业学院、苏州建设交通高等职业技术学校、南京工程高等职业技术学校、青岛市黄岛区职业教育中心、绍兴市中等专业学校。

本标准主要起草人：赵研、沙玲、陈年和、王付全、徐锡权、夏玲涛、张琨、杨转运、邹越、吴承霞、苏强、姜艳霞、张小平、白丽、李垚、孙小雪等。

声明：本标准的知识产权归属于广州中望龙腾软件股份有限公司，未经广州中望龙腾软件股份有限公司同意，不得印刷、销售。

1范围本标准规定了建筑工程识图职业技能等级对应的工作领域、工作任务及职业技能要求。

本标准适用于建筑工程识图职业技能培训、考核与评价、相关用人单位的人员聘用、培训与考核可参照使用。

2规范性引用文件下列文件对于本标准的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T50001-2017《房屋建筑制图统一标准》GB/T50103-2010《总图制图标准》GB/T50104-2010《建筑制图标准》GB/T50105-2010《建筑结构制图标准》GB/T50106-2010《建筑给水排水制图标准》GB/T50114-2010《暖通空调制图标准》GB/T50786-2012《建筑电气制图标准》16G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》16G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》16G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏型基础及桩基承台）》JGJ/T250-2011《建筑与市政工程施工现场专业人员职业标准》GB/T51231-2016《装配式混凝土建筑技术标准》GB50352-2019《民用建筑设计统一标准》3术语和定义国家、行业标准界定的以及下列术语和定义适用于本标准。

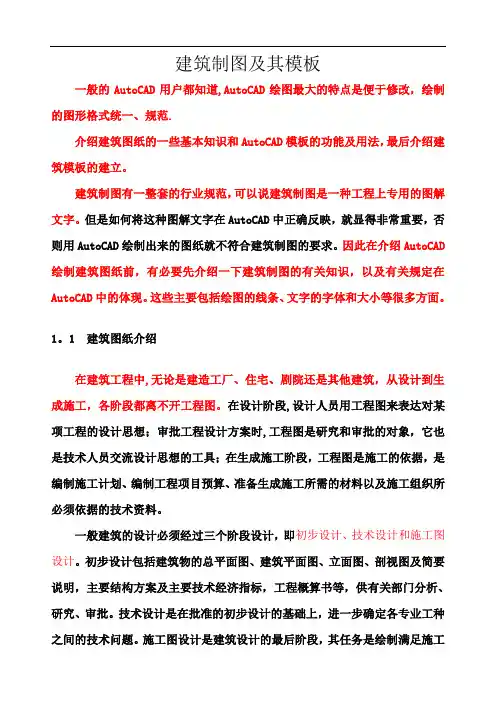

建筑制图及其模板一般的AutoCAD用户都知道,AutoCAD绘图最大的特点是便于修改，绘制的图形格式统一、规范.介绍建筑图纸的一些基本知识和AutoCAD模板的功能及用法，最后介绍建筑模板的建立。

建筑制图有一整套的行业规范，可以说建筑制图是一种工程上专用的图解文字。

但是如何将这种图解文字在AutoCAD中正确反映，就显得非常重要，否则用AutoCAD绘制出来的图纸就不符合建筑制图的要求。

因此在介绍AutoCAD 绘制建筑图纸前，有必要先介绍一下建筑制图的有关知识，以及有关规定在AutoCAD中的体现。

这些主要包括绘图的线条、文字的字体和大小等很多方面。

1。

1 建筑图纸介绍在建筑工程中,无论是建造工厂、住宅、剧院还是其他建筑，从设计到生成施工，各阶段都离不开工程图。

在设计阶段,设计人员用工程图来表达对某项工程的设计思想；审批工程设计方案时,工程图是研究和审批的对象，它也是技术人员交流设计思想的工具；在生成施工阶段，工程图是施工的依据，是编制施工计划、编制工程项目预算、准备生成施工所需的材料以及施工组织所必须依据的技术资料。

一般建筑的设计必须经过三个阶段设计，即初步设计、技术设计和施工图设计。

初步设计包括建筑物的总平面图、建筑平面图、立面图、剖视图及简要说明，主要结构方案及主要技术经济指标，工程概算书等，供有关部门分析、研究、审批。

技术设计是在批准的初步设计的基础上，进一步确定各专业工种之间的技术问题。

施工图设计是建筑设计的最后阶段，其任务是绘制满足施工要求的全套图纸，并编制工程说明书、结构计算书和工程预算书。

建筑图纸按专业不同可以分为建筑施工图(简称建施）、结构施工图（简称结施）和设备施工图（如电气、采暖通风、给排水等）。

各施工图的内容如下：⏹建筑施工图主要表示房屋的建筑设计内容，如房屋的总体布局、内外形状、大小、构造等，包括总平面图、平面图、立面图、剖视图、详图等.⏹结构施工图主要表示房屋的结构设计内容,如房屋承重构件的布置、构件的形状、大小、材料、构造等，包括结构布置图、构件详图、节点详图等.⏹设备施工图主要表示建筑物内管道与设备的位置与安装情况，包括给排水、采暖通风、电气照明等各种施工图，其内容有各工种的平面布置图、系统图等。

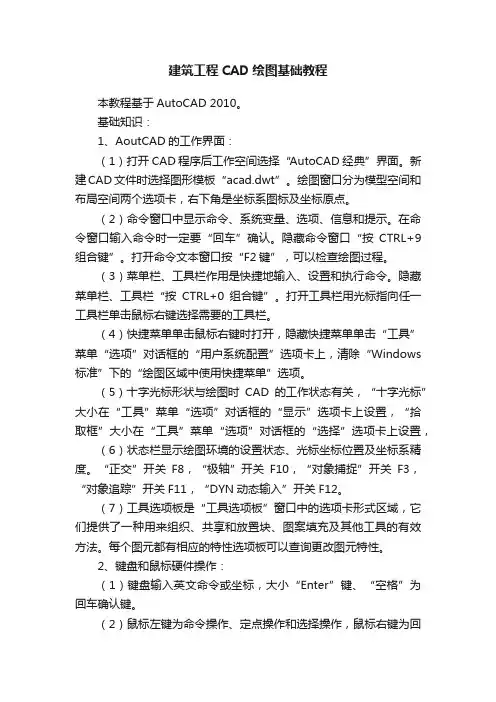

建筑工程CAD绘图基础教程本教程基于AutoCAD 2010。

基础知识：1、AoutCAD的工作界面：（1）打开CAD程序后工作空间选择“AutoCAD经典”界面。

新建CAD文件时选择图形模板“acad.dwt”。

绘图窗口分为模型空间和布局空间两个选项卡，右下角是坐标系图标及坐标原点。

（2）命令窗口中显示命令、系统变量、选项、信息和提示。

在命令窗口输入命令时一定要“回车”确认。

隐藏命令窗口“按CTRL+9组合键”。

打开命令文本窗口按“F2键”，可以检查绘图过程。

（3）菜单栏、工具栏作用是快捷地输入、设置和执行命令。

隐藏菜单栏、工具栏“按CTRL+0组合键”。

打开工具栏用光标指向任一工具栏单击鼠标右键选择需要的工具栏。

（4）快捷菜单单击鼠标右键时打开，隐藏快捷菜单单击“工具”菜单“选项”对话框的“用户系统配置”选项卡上，清除“Windows 标准”下的“绘图区域中使用快捷菜单”选项。

（5）十字光标形状与绘图时CAD的工作状态有关，“十字光标”大小在“工具”菜单“选项”对话框的“显示”选项卡上设置，“拾取框”大小在“工具”菜单“选项”对话框的“选择”选项卡上设置，（6）状态栏显示绘图环境的设置状态、光标坐标位置及坐标系精度。

“正交”开关F8，“极轴”开关F10，“对象捕捉”开关F3，“对象追踪”开关F11，“DYN动态输入”开关F12。

（7）工具选项板是“工具选项板”窗口中的选项卡形式区域，它们提供了一种用来组织、共享和放置块、图案填充及其他工具的有效方法。

每个图元都有相应的特性选项板可以查询更改图元特性。

2、键盘和鼠标硬件操作：（1）键盘输入英文命令或坐标，大小“Enter”键、“空格”为回车确认键。

（2）鼠标左键为命令操作、定点操作和选择操作，鼠标右键为回车确认键，鼠标右键为查看操作键。

（3）为提高绘图效率，建议关闭鼠标右键快捷菜单，左手键盘输入命令，右手鼠标右键回车确认。

3、十字光标的状态：（1）“ ”命令提示状态：提示操作者输入命令（见：命令输入方式），鼠标左键和键盘输入。

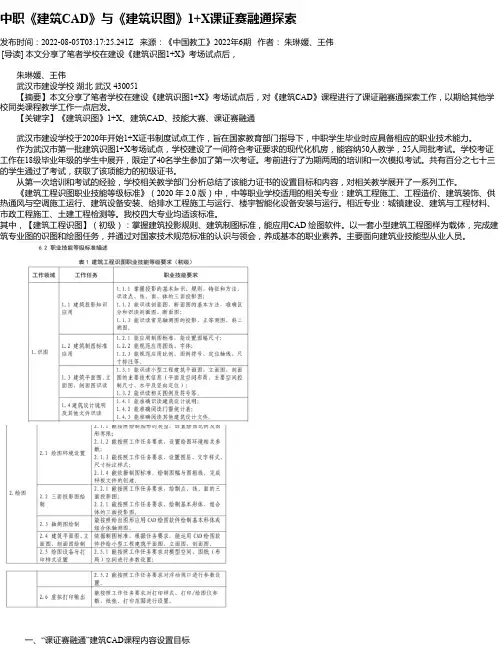

中职《建筑CAD》与《建筑识图》1+X课证赛融通探索发布时间：2022-08-05T03:17:25.241Z 来源：《中国教工》2022年6期作者：朱琳媛、王伟[导读] 本文分享了笔者学校在建设《建筑识图1+X》考场试点后，朱琳媛、王伟武汉市建设学校湖北武汉 430051【摘要】本文分享了笔者学校在建设《建筑识图1+X》考场试点后，对《建筑CAD》课程进行了课证融赛通探索工作，以期给其他学校同类课程教学工作一点启发。

【关键字】《建筑识图》1+X、建筑CAD、技能大赛、课证赛融通武汉市建设学校于2020年开始1+X证书制度试点工作，旨在国家教育部门指导下，中职学生毕业时应具备相应的职业技术能力。

作为武汉市第一批建筑识图1+X考场试点，学校建设了一间符合考证要求的现代化机房，能容纳50人教学，25人同批考试。

学校考证工作在18级毕业年级的学生中展开，限定了40名学生参加了第一次考证。

考前进行了为期两周的培训和一次模拟考试。

共有百分之七十三的学生通过了考试，获取了该项能力的初级证书。

从第一次培训和考试的经验，学校相关教学部门分析总结了该能力证书的设置目标和内容，对相关教学展开了一系列工作。

《建筑工程识图职业技能等级标准》（2020 年 2.0 版）中，中等职业学校适用的相关专业：建筑工程施工、工程造价、建筑装饰、供热通风与空调施工运行、建筑设备安装、给排水工程施工与运行、楼宇智能化设备安装与运行。

相近专业：城镇建设、建筑与工程材料、市政工程施工、土建工程检测等。

我校四大专业均适该标准。

其中，【建筑工程识图】（初级）：掌握建筑投影规则、建筑制图标准，能应用CAD 绘图软件。

以一套小型建筑工程图样为载体，完成建筑专业图的识图和绘图任务，并通过对国家技术规范标准的认识与领会，养成基本的职业素养。

主要面向建筑业技能型从业人员。

一、“课证赛融通”建筑CAD课程内容设置目标根据建筑工程识图职业技能等级标准制定课程标准：学生能应用CAD 绘图软件。

《建筑CAD绘图》课程标准【课程名称】《建筑CAD绘图》【适用专业】建筑工程施工专业1、前言1.1课程的性质《建筑CAD绘图》课程是建筑工程施工专业核心课程之一。

它应以建筑制图、建筑识图、房屋构造、施工技术、建筑结构、计算机基础等课程为基础,在掌握工程识图、计算机基本操作的基础上,通过对本课程的学习,使学生能掌握CAD绘图基本方法，会绘制建筑平面图、立面图、剖面图、基本三维图等。

1.2设计思路本课程的设计思路是遵循人的认知规律和职业能力的发展规律，打破传统学科课程以知识为主线构建知识体系的模式，采用以建筑识图的工作任务为引领，通过工作任务来整合相关知与技能，将该课程设计成任务引领型课程。

本课程所设计的相关工作任务是以建筑施工企业工作岗位作为课程主线，将本课程分解为AutoCAD 基础、基本操作方法、AutoCAD2008的坐标系、绘制与编辑二维图形、建筑工程图中的标注、绘制施工图的准备、绘制建筑平面图、绘制建筑立体图、绘制建筑剖面图、等几个逐步递进的任务，有利于学生循序渐进地从整体上认识和掌握建筑画图的过程。

课程内容与要求制图规范都作了较详细规定，并在活动设计中安排了多种实践活动。

同时按照岗位工作任务的操作要求，倡导学生在“做”中“学”。

按职业场景设置学习环境，发挥校企合作办学的优势，把课堂放在施工工地，真正使“学习与工作”融为一体，通过实践训练，以培养学生胜任建筑施工与管理岗位的识图能力，适应学生职业生涯发展的需要。

2、课程目标通过本课程的学习，熟悉建筑画图的相关知识，掌握建筑构造方法，掌握画图建筑施工图的基本技能，同时训练和发展空间想象能力，专业语言表达能力，具备诚实守信、善于沟通和共同合作的职业品质；形成一丝不苟、精益求精、吃苦耐劳的精神；树立优质服务意识，热爱本职岗位的工作，为职业能力的发展打下良好的专业基础。

知识目标：1、对整个CAD软件界面有充分的理解与认识；2、熟练的掌握绘图的基本命令；3、掌握设置符合国标的尺寸样式及进行正确标注；4、掌握属性图块的建立、使用及写块；5、会使用CAD画出平面图、立面图、剖面图；6、每应能取得全国初/中级CAD资格证书。

cad基础学习资料CAD（Computer-Aided Design，计算机辅助设计）是现代工程设计中不可或缺的工具之一。

在工程设计、建筑设计、制造等领域广泛应用。

本文将从基础知识、软件操作、绘图技巧等方面为大家介绍CAD的学习资料，帮助初学者快速入门。

基础知识CAD软件种类繁多，常见的有AutoCAD、SolidWorks、CATIA等。

初学者可以选择AutoCAD作为入门软件，因为它使用广泛，易于学习。

在学习CAD之前，建议掌握一定的几何知识，例如直线、圆、多边形等基本图形的认识。

此外，了解CAD软件的界面布局、常用工具栏和命令等也是必不可少的。

软件操作CAD软件操作熟练度对设计效率有着重要影响。

在学习CAD软件时，要熟悉常用操作，如绘制、编辑、复制、移动等基本命令。

掌握快捷键可以提高操作效率，对于频繁使用的命令尤其重要。

此外，把握好视图的放大缩小、旋转、平移等操作也是必备技能。

绘图技巧绘图是CAD软件的基本功能，如何绘制出精确、美观的图纸是每个CAD设计者必须掌握的技能。

在绘图过程中，要注重尺寸的准确性，保证图纸的工程实用性。

另外，颜色、线型、填充等绘图属性的设置也是绘图技巧的一部分，它们可以使图纸更具表现力和可读性。

学习资料推荐1. 《AutoCAD基础教程》本教程详细介绍了AutoCAD的界面、基本操作和绘图技巧，适合初学者入门学习。

2. 《CAD设计从入门到精通》该书系统地介绍了CAD设计的基础知识和技巧，适合想进一步提升CAD设计水平的人士阅读。

3. CAD培训机构有条件的学习者可以选择到正规的CAD培训机构学习，通过系统的课程培训和实践操作提升CAD技能。

总结CAD基础学习资料是初学者快速入门的重要依托，通过系统地学习CAD软件的基础知识、操作技巧和绘图技巧，可以为日后的设计工作打下良好的基础。

希望大家在学习CAD的道路上不断进步，掌握更多实用技能，实现自身的设计梦想。

CAD基本识图在当今的工程和设计领域，计算机辅助设计（CAD）已经成为不可或缺的工具。

无论是建筑设计、机械制造还是电子电路设计，都离不开 CAD 软件的应用。

而要有效地使用 CAD 软件，掌握基本的识图能力是至关重要的。

CAD 图纸就像是设计师和工程师之间交流的语言，它以精确和清晰的方式传达了设计的意图和细节。

对于初学者来说，理解 CAD 图纸可能会感到有些困惑，但只要掌握了一些关键的原则和技巧，就能够逐渐变得得心应手。

首先，我们来了解一下 CAD 图纸的基本组成部分。

CAD 图纸通常包括视图、尺寸标注、文字说明和符号等元素。

视图是对物体从不同角度的展示，常见的有正视图、俯视图、侧视图等。

通过这些视图，我们可以全面地了解物体的形状和结构。

尺寸标注则是告诉我们物体各个部分的大小和位置关系。

尺寸标注需要准确无误，因为它们直接决定了制造或施工的精度。

在查看尺寸标注时，要注意单位的统一，通常会在图纸的某个角落注明使用的单位，如毫米、厘米或英寸。

文字说明用于补充视图和尺寸标注无法表达清楚的信息，比如材料的要求、加工工艺的说明等。

符号在 CAD 图纸中也起着重要的作用。

例如，表面粗糙度符号表示物体表面的光滑程度；形位公差符号用于控制零件的形状和位置误差。

接下来，我们说说 CAD 图纸中的线条。

线条的类型和粗细都有特定的含义。

粗实线通常用于表示物体的可见轮廓线，细实线可能用于表示尺寸线、剖面线等。

虚线则用于表示不可见的轮廓线，点划线可能用于表示中心线或对称轴线。

在识图过程中，要学会正确地解读图层。

图层就像是一层一层透明的纸叠加在一起，每个图层可以包含不同的元素，比如不同的线条类型、颜色或图形。

通过控制图层的显示和隐藏，可以更清晰地查看和理解图纸的不同部分。

另外，比例也是一个需要重点关注的因素。

CAD 图纸通常会标注出绘图的比例，比如 1:100 或 1:50。

这意味着图纸上的尺寸与实际物体尺寸之间存在一定的缩放关系。

教你使用天正建筑CAD快速绘制建筑施工图详细步骤天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

图解，教你看懂建筑弱电CAD图纸
对于初接触CAD图纸的小白来讲，看图纸两眼茫茫然，不知道从哪里下手，看哪里都五颜六色的，新手都这样。

老手能心无旁骛，直接定位到自己想看的内容。

不过，老手都是从新手走过来的。

下面介绍一下基本看图知识，记住这些内容，可以快速浏览图纸，找到自己想要的内容。

无论是纸片的还是电子版的图纸，对于平面图而言，图框、图名、建筑、轴网、设备、导线，这六部分一定要知晓，知晓了这些内容，图纸就好看了，也好理解了。

首先是图框，图纸的相关设计信息，如设计单位、建筑单位、设计人员、专业、楼号、图号、版本等等，大量信息都在上面，很多人看了一圈图纸，不知道这些图纸画的是谁，问题就在这里，没注意图框上的信息。

图名，图名一般标在图纸内容的下方，图名会明确告诉你这是一张什么内容的图纸，如“标准层弱电平面图”，同时也会告诉你出图比例，如1：100。

建筑平面图，反映的是建筑的信息，所以设备、导线的设计将依托于建筑平面图。

弱电平面图，反映弱电设备的信息，何种设备（需要看图例），设置在建筑的什么位置。

导线的敷设
本文由@进步号独家发布，转载请注明出处。
