自行车配件各种固定方式

切实确认您的前轮位置正确且紧绷。

每次骑行前请进行检查。

不开玩笑。

如果您并不确定车轮的连接方式，请看本手册了解详情（请见第 16、17 和 50 页）。

您只有一个大脑。

与您毫无防护坠车的代价相比，头盔实在是非常便宜。

我们现在要告诫您：请戴上头盔。

避免任何能够卡住您前轮的东西。

例如：您手中的购物袋、钱包、背包带，或山路上的棒状物。

如果前轮突然停转，您将会很不好受。

无论日夜，每次骑行均使用骑行灯。

如今的车灯技术让人惊讶。

即使阳光灿烂也请在每次骑行时使用它们，这是您在骑行者中引入注目的可靠方法。

如果它给人感觉或是声音听起来不正常，请进行检查。

就像飞机一样，自行车在启程前修理会更轻松。

Trek 零售商竭诚为您提供帮助。

我们将会为您提供精心呵护。

无论发生何种情况。

如果您遇到当地 Trek 商店无法解决的问题，请联系 Trek 客户服务部，或直接发信给 Trek 总裁 John Burke，联系方式为*********************。

请阅读本手册其余部分。

40 年在公路和林道上的经验，教会了我们很多值得分享的东西。

拥有着超过40年的在自行车上享受乐趣的经验，我们带来了较佳建议首先，我们知道您希望走出家门，骑行驰骋。

但在您这样做之前，完成下列步骤1和步骤2非常重要。

它们不会花费很长时间。

1 注册您的自行车注册记录您的序列号（如果您的自行车丢失或被盗，序列号就很重要），如果您的自行车有任何安全警报，它可以作为与Trek沟通的一种方式。

如果您对您的自行车有疑问，即使是在几年以后，只需几秒钟时间，您的注册就会让我们确切获知所涉及的是哪一辆自行车，以便我们能够提供力所能及的服务。

如果您或您的自行车店尚未注册您的自行车，请在 主页底部的“支持”部分进行注册。

注册过程快速简单。

2 阅读本手册本手册包含基本安全信息。

即使您已骑行多年，在换乘新自行车前阅读 并理解本手册中的信息同样很重要。

您可阅读本手册或在trekbikes. com主页底部的“支持”部分在线阅读。

轴上零件的轴向固定方法
在轴上固定零件有多种方法，以下是其中几种常用的方法：
1. 键槽固定法：在轴上加工一个与零件配合的键槽，然后通过键与键槽的配合来固定零件。

通常采用平键、圆键或楔键等形状的键，将其嵌入键槽，通过键的横向力来阻止零件在轴向上的移动。

2. 锁紧螺母固定法：将一个螺母螺纹在轴上，然后用螺纹螺丝将零件与轴紧密连接起来。

通过螺纹螺丝对零件施加压力，从而防止零件在轴向上的松动或滑动。

3. 锥度配合固定法：零件和轴都加工成相应的锥形，通过两者锥面的配合来固定零件。

通常使用锥形销或锥形套来连接零件和轴，通过锥面间的摩擦力来实现零件在轴向上的固定。

4. 段配合固定法：将轴切割成几个段，然后通过螺纹、键槽或其他方式将零件与轴段连接起来。

这种方法通常用于长轴上，可以有效地减少零件与轴之间的径向力，提高固定效果。

以上是几种常用的轴向固定方法，具体使用哪种方法取决于零件和轴的特点以及使用要求。

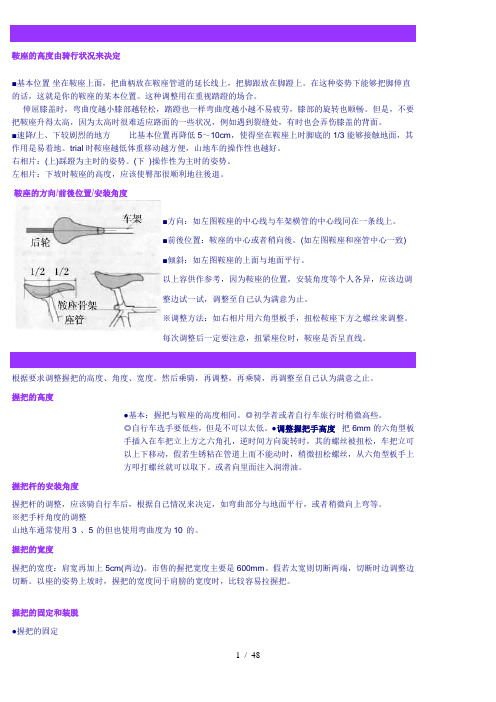

鞍座的高度由骑行状况来决定■基本位置坐在鞍座上面，把曲柄放在鞍座管道的延长线上，把脚跟放在脚蹬上。

在这种姿势下能够把脚伸直的话，这就是你的鞍座的某本位置。

这种调整用在重视踏蹬的场合。

伸屈膝盖时，弯曲度越小膝部越轻松，踏蹬也一样弯曲度越小越不易疲劳，膝部的旋转也顺畅。

但是，不要把鞍座升得太高，因为太高时很难适应路面的一些状况，例如遇到裂缝处，有时也会弄伤膝盖的背面。

■速降/上、下较剧烈的地方比基本位置再降低5～10cm，使得坐在鞍座上时脚底的1/3能够接触地面，其作用是易着地。

trial时鞍座越低体重移动越方便，山地车的操作性也越好。

右相片：(上)踩蹬为主时的姿势。

(下)操作性为主时的姿势。

左相片：下坡时鞍座的高度，应该使臀部很顺利地往後退。

鞍座的方向/前後位置/安装角度■方向：如左图鞍座的中心线与车架横管的中心线同在一条线上。

■前後位置：鞍座的中心或者稍向後。

(如左图鞍座和座管中心一致)■倾斜：如左图鞍座的上面与地面平行。

以上容供作参考，因为鞍座的位置，安装角度等个人各异，应该边调整边试一试，调整至自己认为满意为止。

※调整方法：如右相片用六角型板手，扭松鞍座下方之螺丝来调整。

每次调整后一定要注意，扭紧座位时，鞍座是否呈直线。

根据要求调整握把的高度、角度、宽度。

然后乘骑，再调整，再乘骑，再调整至自己认为满意之止。

握把的高度●基本：握把与鞍座的高度相同。

◎初学者或者自行车旅行时稍微高些。

◎自行车选手要低些，但是不可以太低。

●调整握把手高度把6mm的六角型板手插入在车把立上方之六角孔，逆时间方向旋转时，其的螺丝被扭松，车把立可以上下移动，假若生锈粘在管道上而不能动时，稍微扭松螺丝，从六角型板手上方叩打螺丝就可以取下。

或者向里面注入润滑油。

握把杆的安装角度握把杆的调整，应该骑自行车后，根据自己情况来决定，如弯曲部分与地面平行，或者稍微向上弯等。

※把手杆角度的调整山地车通常使用3°、5°的但也使用弯曲度为10°的。

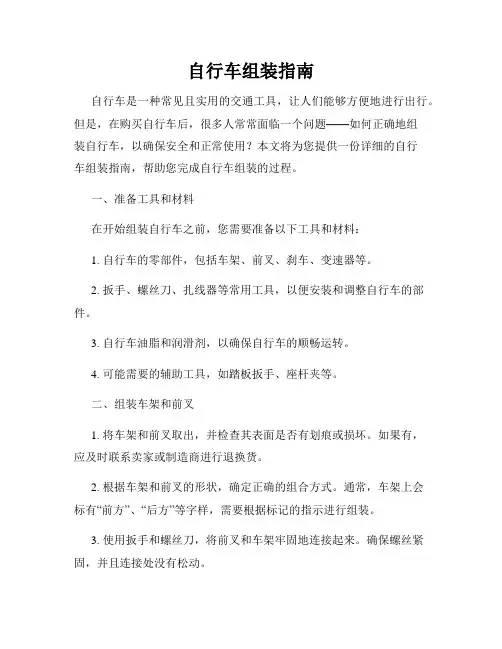

自行车组装指南自行车是一种常见且实用的交通工具，让人们能够方便地进行出行。

但是，在购买自行车后，很多人常常面临一个问题——如何正确地组装自行车，以确保安全和正常使用？本文将为您提供一份详细的自行车组装指南，帮助您完成自行车组装的过程。

一、准备工具和材料在开始组装自行车之前，您需要准备以下工具和材料：1. 自行车的零部件，包括车架、前叉、刹车、变速器等。

2. 扳手、螺丝刀、扎线器等常用工具，以便安装和调整自行车的部件。

3. 自行车油脂和润滑剂，以确保自行车的顺畅运转。

4. 可能需要的辅助工具，如踏板扳手、座杆夹等。

二、组装车架和前叉1. 将车架和前叉取出，并检查其表面是否有划痕或损坏。

如果有，应及时联系卖家或制造商进行退换货。

2. 根据车架和前叉的形状，确定正确的组合方式。

通常，车架上会标有“前方”、“后方”等字样，需要根据标记的指示进行组装。

3. 使用扳手和螺丝刀，将前叉和车架牢固地连接起来。

确保螺丝紧固，并且连接处没有松动。

三、安装刹车和变速器系统1. 根据自行车配件的说明书，安装刹车系统。

通常，刹车系统由刹车臂、刹车线和刹车手柄组成。

2. 使用扳手和螺丝刀，将刹车臂固定在车架上，确保刹车片与车轮正常接触。

3. 连接刹车线和刹车手柄，确保刹车手柄能够灵活操作，并且刹车片与车轮的间隙合适。

4. 安装变速器系统，包括前变速器和后变速器。

根据说明书，使用相应工具进行安装和调整。

四、安装踏板、座椅和把手1. 使用踏板扳手，将踏板固定在曲柄臂上。

确保踏板与曲柄臂连接紧密，没有松动。

2. 安装座椅并调整高度。

确定座椅固定螺栓已经牢固拧紧，并且调整座椅高度适合您的身高。

3. 安装把手，并调整其位置和角度。

确保把手与刹车手柄、变速器手柄的位置和角度适合您的骑行习惯。

五、检查和调整1. 组装完成后，对自行车进行全面的检查。

检查螺丝是否紧固、零部件是否安装正确、刹车和变速器是否正常工作等。

2. 骑行几圈自行车，检查自行车的行驶是否平稳，是否有异响或松动现象。

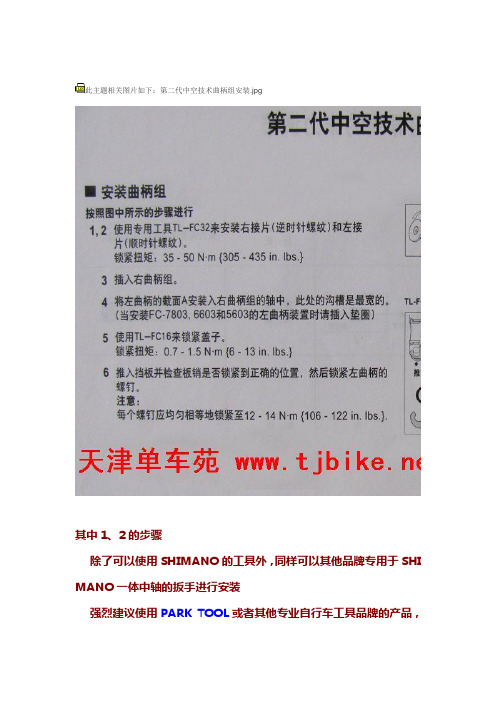

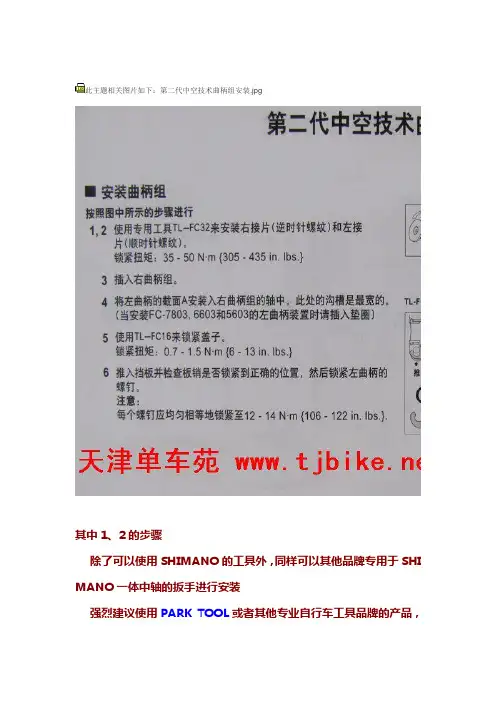

此主题相关图片如下：第二代中空技术曲柄组安装.jpg其中1、2的步骤除了可以使用SHIMANO 的工具外，同样可以其他品牌专用于SHI MANO 一体中轴的扳手进行安装强烈建议使用PARK TOOL或者其他专业自行车工具品牌的产品，如：ICE TOOL、EXUSTAR、SUPER B等。

以避免使用劣质工具造成配件损坏。

标准型号的公路牙盘一体中轴是不带中轴垫圈的，在安装过程中也不需要垫圈。

其中需要注意：如果是3片的公路牙盘，在曲柄一侧是需要垫一个中轴垫圈的，标准配置里面也会带有一个垫环锁紧曲柄一侧的塑料螺丝时候，需要专用的工具这种工具SHIMANO、PARK TOOL、SUPER B等品牌的中轴安装工具上都有包括此螺丝作用仅仅是“将曲柄与牙盘侧的轴杆拉紧”，并非主要的连接与固定部件。

起主要固定作用的还是曲柄末端的两颗六方螺丝注意：在曲柄末端的缝隙中有一片塑料的固定卡片，需要在安装时候完全插入缝隙中，与外部轮廓平行不同于公路车的一体牙盘，山地车的一体牙盘在安装中需要根据其他配件的具体情况来调整中轴垫圈的数量如下是不同的几种口径五通与不同的前拨固定方式的中轴安装差异对比此主题相关图片如下：垫圈的安装方式.jpg简单说来，以咱们最常用的山地前拨为例：68mm的五通在牙盘一侧垫2个环曲柄一侧垫一个环73mm的五通在牙盘一侧垫1个环曲柄一侧不用垫环此规则适用于SHIMANO、FSA等同规格牙盘相对于这两种规格的一体中轴，新瑞的GXP中轴的安装方式有所不同此主题相关图片如下：gxp(1).jpg新瑞TRUVATIV的牙盘因为轴杆变径设计，中轴两边的轴承口径不等。

其GXP系统的一体中轴标准配备2个中轴垫环安装规则遵循：68mm的五通一边一个垫环73mm的五通两边都不用垫环由于新瑞牙盘的轴杆变径设计，它是用轴杆的末端变径位置与曲柄一侧中轴上的小口径轴承相互紧密贴合，来确定下来牙盘一侧位置的68mm的中通在两边各垫一个垫环情况下在牙盘一侧会留有一点点缝隙，这个情况属于正常情况，正确安装下都会留有一点缝隙，且固定好后绝对不会有任何“松动”情况。

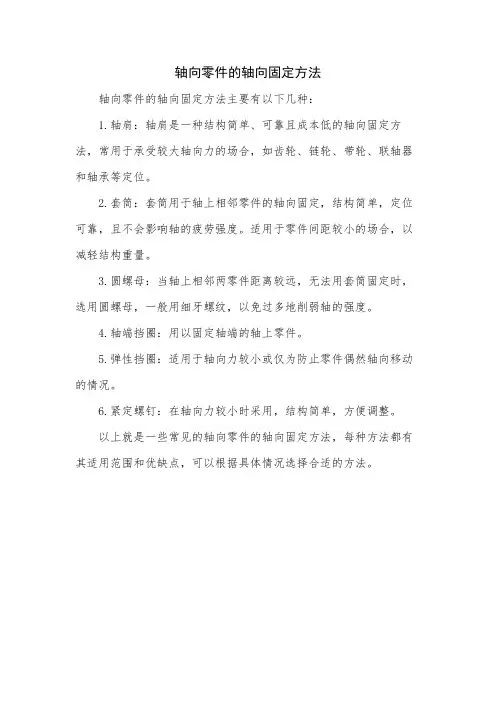

轴向零件的轴向固定方法
轴向零件的轴向固定方法主要有以下几种：
1.轴肩：轴肩是一种结构简单、可靠且成本低的轴向固定方法，常用于承受较大轴向力的场合，如齿轮、链轮、带轮、联轴器和轴承等定位。

2.套筒：套筒用于轴上相邻零件的轴向固定，结构简单，定位可靠，且不会影响轴的疲劳强度。

适用于零件间距较小的场合，以减轻结构重量。

3.圆螺母：当轴上相邻两零件距离较远，无法用套筒固定时，选用圆螺母，一般用细牙螺纹，以免过多地削弱轴的强度。

4.轴端挡圈：用以固定轴端的轴上零件。

5.弹性挡圈：适用于轴向力较小或仅为防止零件偶然轴向移动的情况。

6.紧定螺钉：在轴向力较小时采用，结构简单，方便调整。

以上就是一些常见的轴向零件的轴向固定方法，每种方法都有其适用范围和优缺点，可以根据具体情况选择合适的方法。

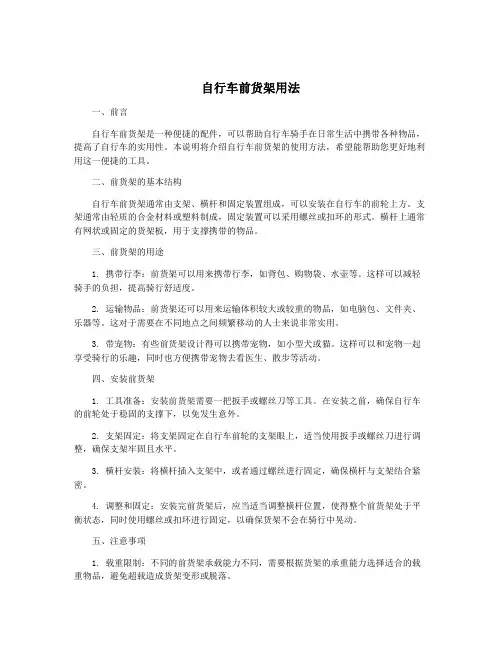

自行车前货架用法一、前言自行车前货架是一种便捷的配件，可以帮助自行车骑手在日常生活中携带各种物品，提高了自行车的实用性。

本说明将介绍自行车前货架的使用方法，希望能帮助您更好地利用这一便捷的工具。

二、前货架的基本结构自行车前货架通常由支架、横杆和固定装置组成，可以安装在自行车的前轮上方。

支架通常由轻质的合金材料或塑料制成，固定装置可以采用螺丝或扣环的形式。

横杆上通常有网状或固定的货架板，用于支撑携带的物品。

三、前货架的用途1. 携带行李：前货架可以用来携带行李，如背包、购物袋、水壶等。

这样可以减轻骑手的负担，提高骑行舒适度。

2. 运输物品：前货架还可以用来运输体积较大或较重的物品，如电脑包、文件夹、乐器等。

这对于需要在不同地点之间频繁移动的人士来说非常实用。

3. 带宠物：有些前货架设计得可以携带宠物，如小型犬或猫。

这样可以和宠物一起享受骑行的乐趣，同时也方便携带宠物去看医生、散步等活动。

四、安装前货架1. 工具准备：安装前货架需要一把扳手或螺丝刀等工具。

在安装之前，确保自行车的前轮处于稳固的支撑下，以免发生意外。

2. 支架固定：将支架固定在自行车前轮的支架眼上，适当使用扳手或螺丝刀进行调整，确保支架牢固且水平。

3. 横杆安装：将横杆插入支架中，或者通过螺丝进行固定，确保横杆与支架结合紧密。

4. 调整和固定：安装完前货架后，应当适当调整横杆位置，使得整个前货架处于平衡状态，同时使用螺丝或扣环进行固定，以确保货架不会在骑行中晃动。

五、注意事项1. 载重限制：不同的前货架承载能力不同，需要根据货架的承重能力选择适合的载重物品，避免超载造成货架变形或脱落。

2. 平衡调整：携带物品时应该注意前货架的平衡，尽量将重物放置在中间位置，避免因为不平衡造成骑行不稳。

3. 定期检查：定期检查前货架的固定螺丝和连接处，以确保货架的牢固性，避免在骑行中发生意外。

4. 安全骑行：携带物品时应注意不要妨碍自己的骑行姿势和前视线，确保安全骑行。

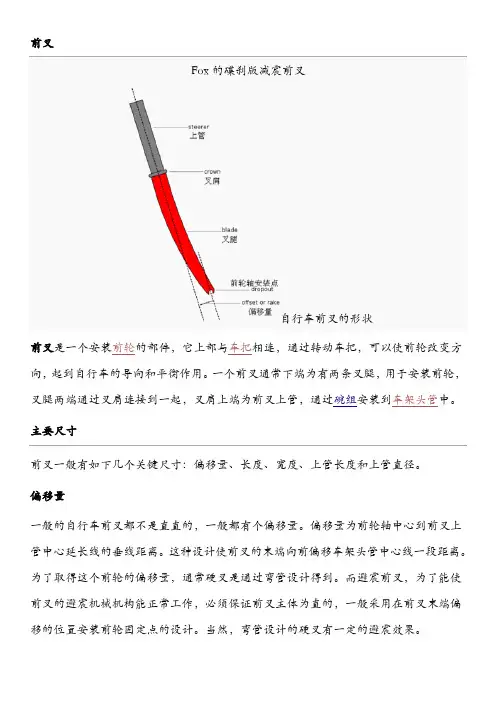

前叉Fox的碟刹版减震前叉自行车前叉的形状前叉是一个安装前轮的部件，它上部与车把相连，通过转动车把，可以使前轮改变方向，起到自行车的导向和平衡作用。

一个前叉通常下端为有两条叉腿，用于安装前轮，叉腿两端通过叉肩连接到一起，叉肩上端为前叉上管，通过碗组安装到车架头管中。

主要尺寸前叉一般有如下几个关键尺寸：偏移量、长度、宽度、上管长度和上管直径。

偏移量一般的自行车前叉都不是直直的，一般都有个偏移量。

偏移量为前轮轴中心到前叉上管中心延长线的垂线距离。

这种设计使前叉的末端向前偏移车架头管中心线一段距离。

为了取得这个前轮的偏移量，通常硬叉是通过弯管设计得到。

而避震前叉，为了能使前叉的避震机械机构能正常工作，必须保证前叉主体为直的，一般采用在前叉末端偏移的位臵安装前轮固定点的设计。

当然，弯管设计的硬叉有一定的避震效果。

设臵偏移量的目的是为了减少Trail，Trail是前轮触地中心点到前叉上管中心延长线与地面交点之间的距离。

通常Trail越大，单车行进越稳定，但太大的Trail往往导致转向迟缓和困难。

公路车的前叉偏移量通常为40-45mm。

旅行单车或其他单车前叉便宜量的确定需要综合考虑车架头管角度和前轮的尺寸，通常满足良好操控性的前叉偏移量可选范围很窄。

选择的基本原则是：小的上管角度需要对应大的偏移量；小的车轮需要对应小的偏移量。

前叉偏移量的增大或缩小都会影响到单车的Trail，增大偏移量，Trail变小，减少偏移量，Trail增大。

长度前叉长度的通常指从前轮轴中心线平行于上管方向向叉肩顶部碗组底档平面的测量而得到的长度。

1996年对700C公路车的测量结果得出，前叉的长度从374.7mm到363.5mm 不等。

宽度/开档前叉的宽度通常也叫做前叉的开档，一般沿前轮轴中心测量前叉末端内沿获得。

大多数的成人自行车是100mm开档，坠山车一般为110mm开档。

上管长度对于有牙碗组，上管长度一般需要配合碗组确定长度；而对于无牙碗组，一般需要根据需要的车把高度来确定上管的长度。

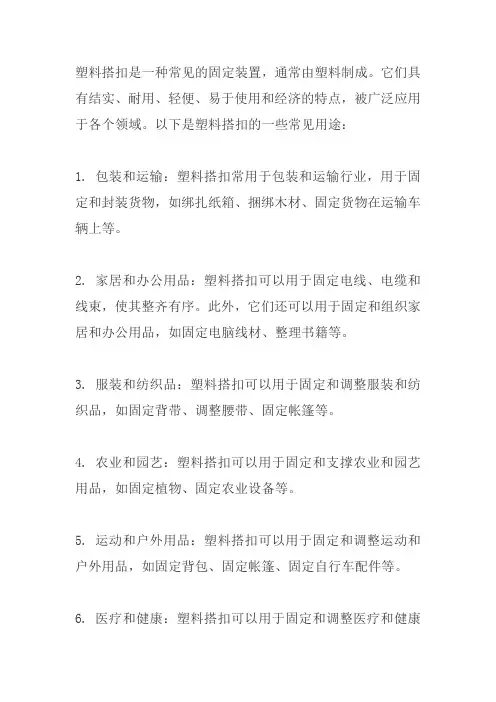

塑料搭扣是一种常见的固定装置，通常由塑料制成。

它们具有结实、耐用、轻便、易于使用和经济的特点，被广泛应用于各个领域。

以下是塑料搭扣的一些常见用途：
1. 包装和运输：塑料搭扣常用于包装和运输行业，用于固定和封装货物，如绑扎纸箱、捆绑木材、固定货物在运输车辆上等。

2. 家居和办公用品：塑料搭扣可以用于固定电线、电缆和线束，使其整齐有序。

此外，它们还可以用于固定和组织家居和办公用品，如固定电脑线材、整理书籍等。

3. 服装和纺织品：塑料搭扣可以用于固定和调整服装和纺织品，如固定背带、调整腰带、固定帐篷等。

4. 农业和园艺：塑料搭扣可以用于固定和支撑农业和园艺用品，如固定植物、固定农业设备等。

5. 运动和户外用品：塑料搭扣可以用于固定和调整运动和户外用品，如固定背包、固定帐篷、固定自行车配件等。

6. 医疗和健康：塑料搭扣可以用于固定和调整医疗和健康
用品，如固定绷带、固定石膏、固定医疗设备等。

总之，塑料搭扣在各个领域都有广泛的应用，它们为我们的生活和工作提供了便利和效益。

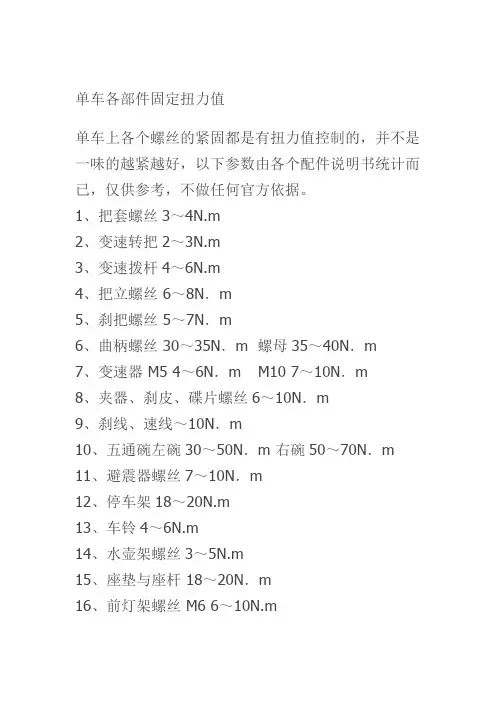

单车各部件固定扭力值单车上各个螺丝的紧固都是有扭力值控制的，并不是一味的越紧越好，以下参数由各个配件说明书统计而已，仅供参考，不做任何官方依据。

1、把套螺丝3～4N.m2、变速转把2～3N.m3、变速拨杆4～6N.m4、把立螺丝 6～8N．m5、刹把螺丝 5～7N．m6、曲柄螺丝 30～35N．m 螺母35～40N．m7、变速器 M5 4～6N．m M10 7～10N．m8、夹器、刹皮、碟片螺丝6～10N．m9、刹线、速线～10N．m10、五通碗左碗30～50N．m 右碗50～70N．m11、避震器螺丝7～10N．m12、停车架18～20N.m13、车铃4～6N.m14、水壶架螺丝3～5N.m15、座垫与座杆 18～20N．m16、前灯架螺丝 M6 6～10N.m17、后灯架螺丝 M6 6～10N.m18、尾灯/侧灯M5 5-7N.m19、车锁3～5N.m20、车手与立杆18～20N．m21、立杆与前叉坚管 18～20N．m22、座杆与车架中管 18～20N．m23、前轮20～25N．m24、后轮30～35N．m25、付螺丝5～7N．m26、车首碗20～25N．m27、转轴18～20N．m28、滚珠中轴定片40～50N.m29、抱闸闸盘18～20N．m30、抱闸螺母15～18N．m31、抱闸螺丝4～6N．m32、土除螺丝M5 5～7N.m M6 6～10N.m33、链盖螺丝4～6N.m.34、辅轮螺丝/螺母18～20N.m35、磨电灯螺丝6～10N.m36、菜蓝螺丝M5 4～6N.m M6 5～7N.m。
