桩基础设计工程案例

桩基工程在工程实践中的应用案例桩基工程是土木工程中一项重要的基础施工技术，广泛应用于建筑物、桥梁、港口码头等工程项目中。

通过在土体中插入或灌注桩体，增强土体的承载力和稳定性，为工程提供可靠的基础支撑。

本文将介绍几个桩基工程在工程实践中的应用案例，并探讨其在工程中的重要性和优势。

一、xxx大桥工程xxx大桥是一座横跨大江的重要交通枢纽，其建设要求具有良好的承载能力和稳定性。

为了确保工程的安全性和可靠性，设计师决定采用桩基工程技术来提高桥墩的承载能力。

在工程实施过程中，先利用钻孔设备在桥墩位置钻孔，并在钻孔中注入混凝土形成桩身。

通过这种方式，不仅增加了桥墩的稳定性，还提高了桥墩的承载能力，使得大桥能够经受住大风、大流等自然力的冲击。

二、xxx大楼基础工程xxx大楼是一座超高层建筑，由于其高度较大，建筑物的基础承载能力要求较高。

为了解决基础承载能力问题，工程设计师决定采用桩基工程技术来加强土壤的承载能力。

在施工过程中，首先进行钻孔工作，将桩体嵌入土壤中，然后灌注混凝土形成桩体。

通过这种方式，不仅加强了土壤的承载能力，还提高了建筑物的整体稳定性，确保了大楼的安全性。

三、xxx码头工程xxx码头是一个重要的港口工程项目，需要能够承受大量货物和船只的压力。

在码头建设过程中，为了增强码头的承载能力，工程人员决定采用桩基工程技术。

首先进行钻孔作业，然后在钻孔中灌注混凝土，形成桩体。

通过这种方式，不仅增加了码头的承载能力，还提高了整个港口的稳定性，确保了船只的安全进出。

总结来说，桩基工程在工程实践中有着广泛的应用。

通过增强土体的承载力和稳定性，桩基工程能够为建筑物、桥梁、港口等工程项目提供可靠的基础支撑。

在工程中的应用案例中，我们可以看到桩基工程技术的重要性和优势。

它不仅可以提高工程的安全性与可靠性，还能够适应各种复杂的土壤条件和工程要求。

因此，在土木工程领域，桩基工程技术被广泛采用，并在实践中取得了显著的成效。

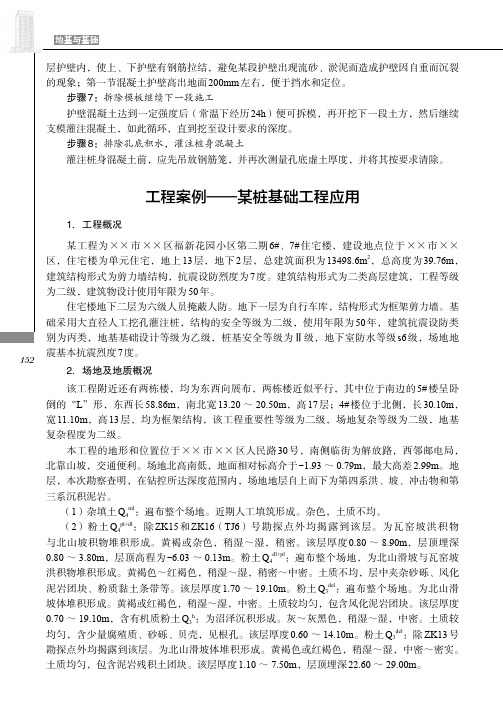

152震基本抗震烈度7度。

2．场地及地质概况该工程附近还有两栋楼，均为东西向展布，两栋楼近似平行，其中位于南边的5#楼呈卧倒的“L ”形，东西长58.86m ，南北宽13.20～20.50m ，高17层；4#楼位于北侧，长30.10m ，宽11.10m ，高13层，均为框架结构，该工程重要性等级为二级，场地复杂等级为二级，地基复杂程度为二级。

本工程的地形和位置位于××市××区人民路30号，南侧临街为解放路，西邻邮电局，北靠山坡，交通便利。

场地北高南低，地面相对标高介于-1.93～0.79m ，最大高差2.99m 。

地层，本次勘察查明，在钻控所达深度范围内，场地地层自上而下为第四系洪、坡、冲击物和第三系沉积泥岩。

（1）杂填土Q 4ml：遍布整个场地。

近期人工填筑形成。

杂色，土质不均。

（2）粉土Q 4pl+dl：除ZK15和ZK16（TJ6）号勘探点外均揭露到该层。

为瓦窑坡洪积物与北山坡积物堆积形成。

黄褐或杂色，稍湿～湿，稍密。

该层厚度0.80～8.90m ，层顶埋深0.80～3.80m ，层顶高程为-6.03～0.13m 。

粉土Q 4dl+pl：遍布整个场地，为北山滑坡与瓦窑坡洪积物堆积形成。

黄褐色～红褐色，稍湿～湿，稍密～中密。

土质不均，层中夹杂砂砾、风化泥岩团块、粉质黏土条带等。

该层厚度1.70～19.10m 。

粉土Q 3del：遍布整个场地。

为北山滑坡体堆积形成。

黄褐或红褐色，稍湿～湿，中密。

土质较均匀，包含风化泥岩团块。

该层厚度0.70～19.10m ，含有机质粉土Q 3h：为沼泽沉积形成。

灰～灰黑色，稍湿～湿，中密。

土质较均匀，含少量腐殖质、砂砾、贝壳，见根孔。

该层厚度0.60～14.10m 。

粉土Q 3del：除ZK13号勘探点外均揭露到该层。

为北山滑坡体堆积形成。

黄褐色或红褐色，稍湿～湿，中密～密实。

153学习单元5　桩基础工程施工（7）一般应备有三木塔 、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、砼搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、放水照明灯（低压12V 、100W ）、电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全帽、安全带、风镐等。

桩基础案例
以下是一个桩基础案例：
项目名称：某高层建筑的桩基础施工
施工时间：2019年6月至2020年4月
施工单位：某建筑工程公司
工程概况：
该高层建筑的建设地区地质条件较差，表层为厚层的黏土，深层则是软弱的泥岩和泥质砂岩。

为了加强建筑物的稳定性和抗震性，决定在该地区采用桩基础作为基础结构。

工程设计：
根据该建筑的结构和地质情况，该建筑的桩基础采用了混凝土灌注桩和钢筋混凝土桩两种类型。

其中混凝土灌注桩直径800毫米，长度20米，间距3米，桩顶标高2.5米；钢筋混凝土桩直径600毫米，长度18米，间距4米，桩顶标高3.0米。

施工过程：
1. 确定桩位，采用机械钻取深度为4.0~5.0米的浅孔。

2. 在钻孔中料桩，并利用混凝土泵将混凝土注入孔内。

3. 为了加强桩的承载力，混凝土灌注桩采用了加固筋。

4. 钢筋混凝土桩采用全套加固措施，包括钢筋、型钢和钢筋混凝土桩身的钢套等。

5. 施工时加强安全措施，避免发生意外事故。

施工成果：
经过4个月的努力，该地区的桩基础建设已经基本完成。

在该建筑物的基础结构中，桩基础起到了非常重要的作用，为建筑物的稳定性和抗震性提供了坚实的保障。

该建筑也在2020年开工不久后顺利竣工。

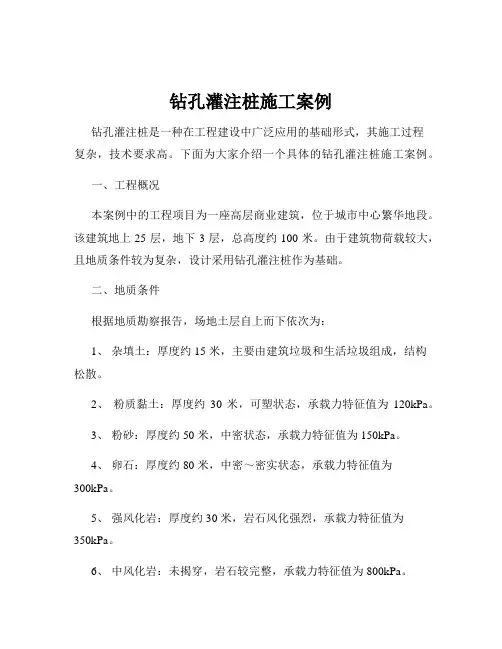

钻孔灌注桩施工案例钻孔灌注桩是一种在工程建设中广泛应用的基础形式，其施工过程复杂，技术要求高。

下面为大家介绍一个具体的钻孔灌注桩施工案例。

一、工程概况本案例中的工程项目为一座高层商业建筑，位于城市中心繁华地段。

该建筑地上 25 层，地下 3 层，总高度约 100 米。

由于建筑物荷载较大，且地质条件较为复杂，设计采用钻孔灌注桩作为基础。

二、地质条件根据地质勘察报告，场地土层自上而下依次为：1、杂填土：厚度约 15 米，主要由建筑垃圾和生活垃圾组成，结构松散。

2、粉质黏土：厚度约30 米，可塑状态，承载力特征值为120kPa。

3、粉砂：厚度约 50 米，中密状态，承载力特征值为 150kPa。

4、卵石：厚度约 80 米，中密～密实状态，承载力特征值为300kPa。

5、强风化岩：厚度约 30 米，岩石风化强烈，承载力特征值为350kPa。

6、中风化岩：未揭穿，岩石较完整，承载力特征值为 800kPa。

三、施工准备1、技术准备熟悉施工图纸和地质勘察报告，编制施工组织设计和专项施工方案。

进行技术交底，确保施工人员了解施工工艺和质量要求。

2、现场准备平整场地，清除障碍物，修建临时道路和排水设施。

测量放线，确定桩位，并设置护桩。

3、材料准备准备好钢筋、水泥、砂、石等原材料，并进行检验和试验。

4、机械设备准备配备钻孔桩机、泥浆泵、电焊机、起重机等机械设备，并进行调试和维护。

四、施工工艺流程1、埋设护筒护筒采用钢板制作，直径比桩径大 200mm，长度为 20 米。

护筒埋设时，先在桩位处挖出比护筒直径大 400mm 的圆坑，然后将护筒放入坑内，调整护筒的中心位置和垂直度，最后在护筒周围回填黏土并分层夯实。

2、制备泥浆泥浆采用膨润土、水和添加剂配制而成，其性能指标应符合规范要求。

泥浆池和沉淀池的容积应满足施工需要，且应设置在不妨碍施工的地方。

3、钻孔钻孔采用正循环回转钻进工艺，钻进过程中应控制钻进速度和泥浆比重。

当钻孔达到设计深度后，应进行清孔，清孔后的泥浆比重应小于120，含砂率应小于 8%，黏度应小于 28s。

桩基工程施工案例分析一、工程概况本项目为XXXX小区，位于XX市XX区，包括XX栋住宅楼、XX栋商业楼和配套设施。

工程占地面积XX平方米，总建筑面积XX平方米。

本案例主要分析其中一栋住宅楼的桩基工程施工过程。

该住宅楼地上XX层，地下XX层，建筑高度XX米。

桩基工程采用预制桩，桩型为Φ600mm的预应力混凝土管桩，设计桩长XX米，共计XX根桩。

工程地质条件为第四纪沉积层，主要由粉土、砂土和粘土组成，地下水位埋深XX米。

二、施工准备1. 施工前，项目技术人员对施工现场进行了详细调查，了解了地质、水文、交通等情况，为施工提供了基础数据。

2. 依据设计文件和施工图纸，编制了详细的施工方案和施工进度计划，并对施工人员进行技术交底。

3. 准备了施工所需的机械设备、材料和人员，确保施工顺利进行。

4. 施工现场设置了临时道路、水电供应和排水设施，保证了施工现场的顺利进行。

三、施工过程1. 桩基施工前，先进行场地平整和排水沟施工，确保施工现场无积水。

2. 根据测量放线，进行桩位标记，采用十字交叉法进行桩位定位。

3. 采用旋挖钻机进行钻孔，钻孔直径应大于设计桩径，孔深应大于设计桩长。

在钻孔过程中，要注意保持孔壁稳定，防止坍孔。

4. 采用泵送混凝土进行灌注，混凝土强度等级应符合设计要求。

在灌注过程中，应保证混凝土充满整个桩孔，确保桩身质量。

5. 桩身质量检测采用声波透射法，检测合格后进行下一道工序施工。

6. 施工过程中，项目技术人员对施工质量进行严格把控，确保工程质量。

四、施工问题及处理措施1. 问题：在桩基施工过程中，发现部分桩孔存在缩颈现象，导致桩身质量受到影响。

处理措施：针对缩颈问题，采取增加混凝土灌注时间、提高混凝土流动性等措施，确保混凝土充满整个桩孔。

2. 问题：在桩基施工过程中，发现部分桩孔出现坍孔现象，影响施工进度。

处理措施：针对坍孔问题，采取加强钻孔过程中的孔壁稳定、提高混凝土强度等措施，确保施工顺利进行。

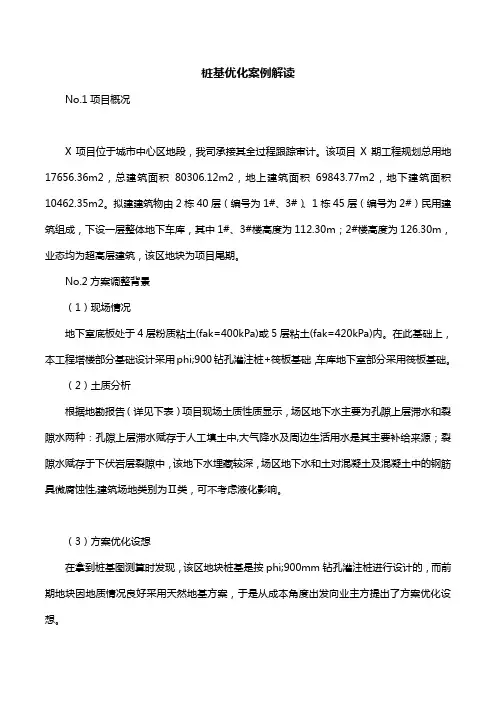

桩基优化案例解读No.1项目概况X项目位于城市中心区地段，我司承接其全过程跟踪审计。

该项目X期工程规划总用地17656.36m2，总建筑面积80306.12m2，地上建筑面积69843.77m2，地下建筑面积10462.35m2。

拟建建筑物由2栋40层（编号为1#、3#）、1栋45层（编号为2#）民用建筑组成，下设一层整体地下车库，其中1#、3#楼高度为112.30m；2#楼高度为126.30m，业态均为超高层建筑，该区地块为项目尾期。

No.2方案调整背景（1）现场情况地下室底板处于4层粉质粘土(fak=400kPa)或5层粘土(fak=420kPa)内。

在此基础上，本工程塔楼部分基础设计采用phi;900钻孔灌注桩+筏板基础，车库地下室部分采用筏板基础。

（2）土质分析根据地勘报告（详见下表）项目现场土质性质显示，场区地下水主要为孔隙上层滞水和裂隙水两种：孔隙上层滞水赋存于人工填土中,大气降水及周边生活用水是其主要补给来源；裂隙水赋存于下伏岩层裂隙中，该地下水埋藏较深，场区地下水和土对混凝土及混凝土中的钢筋具微腐蚀性,建筑场地类别为Ⅱ类，可不考虑液化影响。

（3）方案优化设想在拿到桩基图测算时发现，该区地块桩基是按phi;900mm钻孔灌注桩进行设计的，而前期地块因地质情况良好采用天然地基方案，于是从成本角度出发向业主方提出了方案优化设想。

（3）会议商榷经地质方面专家、设计院、业主方及咨询方开会商议，根据现场实际施工条件、施工质量要求、施工技术等，并结合经济性投资原理，将phi;900钻孔灌注桩调整为phi;800钻孔灌注桩方案，结构筏板基础不变，混凝土等级由原来的C35和C40全部调至C35，其余未调整，具体详见方案调整对比分析。

No.3方案调整对比分析（1）方案对比（2）经济对比（3）方案分析结论通过方案对比测算显示，两者相差金额约87.45万元，占原造价的16.70%，经设计院论证，该方案可行。

第1篇一、背景某住宅小区位于我国北方地区，占地面积约10万平方米，总建筑面积约15万平方米。

小区共分为8栋住宅楼，其中多层住宅楼6栋，高层住宅楼2栋。

项目地质条件复杂，地基土层主要为粉质黏土和砂土，地下水位较高，地基承载力不满足设计要求。

二、案例要求1. 地基处理方案选择：根据项目地质条件和设计要求，选择合适的地基处理方案。

2. 基础施工方案设计：针对不同类型的住宅楼，设计合理的扩大基础、桩基础等施工方案。

3. 施工质量控制措施：针对地基处理和基础施工过程中的关键环节，制定相应的质量控制措施。

4. 施工进度安排：根据工程量和施工资源，制定合理的施工进度计划。

三、解答1. 地基处理方案选择- 方案一：强夯法：适用于粉质黏土和砂土地基，能够提高地基承载力，降低地下水位。

- 方案二：预压法：适用于地下水位较高的地基，通过堆载预压，提高地基承载力。

- 方案三：排水固结法：适用于软土地基，通过排水和固结，提高地基承载力。

根据项目实际情况，选择强夯法和预压法相结合的地基处理方案。

2. 基础施工方案设计- 多层住宅楼：采用扩大基础施工方案，开挖基坑，对基底进行处理，然后砌筑圬工或立模、绑扎钢筋、浇筑混凝土。

- 高层住宅楼：采用桩基础施工方案，包括桩基施工、承台施工、地下室施工等。

3. 施工质量控制措施- 地基处理：严格控制强夯法施工参数，确保地基承载力达到设计要求；严格控制预压法施工时间，确保地基固结度达到设计要求。

- 基础施工：严格控制基坑开挖、基底处理、钢筋绑扎、混凝土浇筑等环节，确保基础质量符合设计要求。

- 施工监测：对地基处理和基础施工过程中的关键参数进行监测，及时发现和处理问题。

4. 施工进度安排- 地基处理：计划工期为3个月。

- 基础施工：多层住宅楼计划工期为4个月，高层住宅楼计划工期为5个月。

- 总工期：12个月。

四、总结本案例通过对某住宅小区地基处理与基础施工的方案选择、设计、质量控制措施和施工进度安排进行分析，为类似工程提供了参考。
