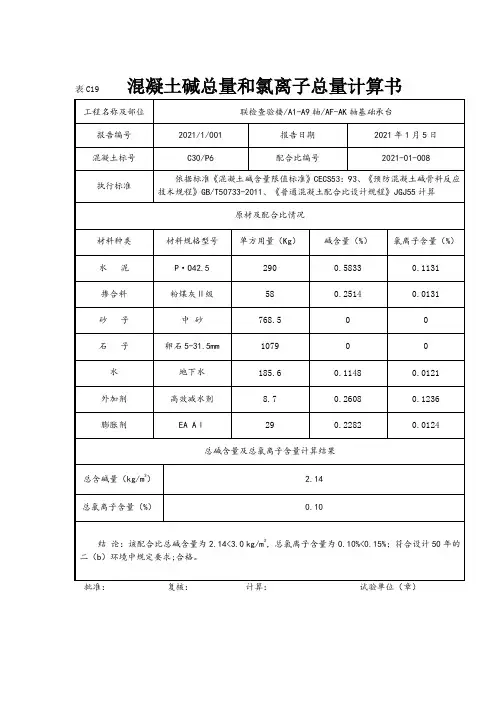

混凝土单方碱含量、氯离子总含量计算书带公式

混凝土碱含量、氯离子含量计算书1.计算依据：1.1《混凝土结构工程施工质量验收规范》（GB50204-2002）1.2《混凝土碱含量限值标准》（CECS53:93）1.3空冷柱混凝土C50(配合比编号：HNTPB-2005-11)，除氧煤仓间框架混凝土C45(配合比编号：BPCC/HNTPB-2005-09)，汽机基座上部结构(配合比编号：C35 HNTPB-2005-16)，统计如下：水泥(kg)外加剂(kg)砂(kg) 石(kg)强度等级配合比编号P.S42.5 P.O52.5 JF-9 FS-H C50 HNTPB-2005-11 480 610 1079 11.5C45 HNTPB-2005-09 478 606 1098 11.16C35 HNTPB-2005-16 320 678 1210 33.361.4设计要求：混凝土结构的环境类别为二、b类，碱含量限值为3 kg/m3（每立方米混凝土碱含量）、氯离子含量限值为0.2%（占水泥用量）。

1.5水泥、外加剂材质证明、砂石复试1.6混凝土各组份碱含量及氯离子含量水泥外加剂砂石P.S42.5 P.O52.5 JF-9 FS-H JA-1 碱含量（％）0.3 0.3 0.07 0.04 3.64 0.51 2.562.碱含量计算2.1计算公式混凝土碱含量A=Ac+Aca＋Aaw水泥碱含量Ac=WcKc(kg/m3)Wc---水泥用量(kg/m3)Kc---水泥平均碱含量（%）外加剂碱含量Aca=aWcWaKca(kg/m3)a---将钠或钾盐的重量折算成等当量Na2O重量的系数Wa---外加剂掺量Kca---外加剂中钠（钾）盐含量（%）骨料引入混凝土碱含量Aaw＝Wa砂Pac砂＋Wa石Pac石Pac---骨料中碱含量（％）Wa---骨料用量（kg/m3)2.2单方混凝土碱含量2.2.1空冷柱混凝土C50(配合比编号：HNTPB-2005-11)混凝土配比：水泥（P.O52.5):480kg; 砂：610kg; 石：1079kg; JF-9:11.5kg;A空冷柱C50=480×0.3%+11.5×3.64%+610×0.07%+1079×0.04%=2.72（kg/m3)＜3（kg/m3)。

P-32混凝土配合比碱含量计算书根据相关规范、标准要求,结合我场所用原材料情况,对我场C50混凝土每方中碱含量计算如下(混凝土配合比报告编号为2006P-32):1、混凝土中水泥用量384Kg/m3,细骨料726Kg/m3,粗骨料1087Kg/m3,粉煤灰64Kg/m3,矿粉32Kg/m3,外加剂3.84kg/m3,水用量154Kg/m3。

2、水泥碱含量为384*0.44%=1.68960 Kg/m3。

(报告编号2006TJ 字第W118号)3、砂石料为非活性骨料不计算。

4、粉煤灰碱含量为(64*0.86%)/6=0.09173 Kg/m3(报告编号2006TJ混字第1221号)。

5、矿粉碱含量为(32*0.80%)/2=0.12800 Kg/m3(报告编号2006TJ 混字第1312号)。

6、外加剂碱含量为(3.84*1.8%)=0.06912 Kg/m3(报告编号2006TJ字第W127号)。

7、水碱含量为154*54.14*10-6=0.00834 Kg/m3(报告编号2006TJ 混字第350号)。

8、混凝土中总碱含量为:水泥+粉煤灰+矿粉+外加剂+水=1.68960+0.09173+0.12800+0.06912+0.00834=1.98679Kg/m3< 3.0Kg/m3标准要求。

9、《客运专线高性能混凝土暂行技术条件》、《客运专线预应力混凝土预制梁暂行技术条件》。

计算复核试验室2006.10.20P-32配合比混凝土氯离子含量计算书根据相关规范、标准要求,结合我场所用原材料情况,对我场C50混凝土每方中氯离子计算如下(混凝土配合比报告编号为2006P-32):1、混凝土中水泥用量384Kg/m3,粉煤灰用量矿粉用量135Kg/m3,外加剂用量5.4Kg/m3,水用量144Kg/m3,粗骨料690Kg/m3,细骨料1170Kg/m3;2、混凝土中水泥氯离子含量:水泥氯离子含量为0.003Kg/m3,则氯离子含量为0.003%*315=0.00945Kg/m3。

混凝土碱总量计算书一、计算依据《混凝土碱含量限值标准》（CECS53-93）二、计算方法1、水泥水泥的碱含量应以实测平均碱含量计算，每立方米混凝土水泥用量以实际用量计算，水泥提供的碱可按下式计算：Ac=WcKc（Kg/m3）式中：Wc－水泥用量（Kg/m3）Kc－水泥平均碱含量（%）2、掺合料掺合料提供的碱含量可按下式计算：Ama=βγWcKma（Kg/m3）式中：β－掺合料有效碱含量占掺合料碱含量的百分比（%）γ－掺合料对水泥的重量置换率（%）Kma－掺合料碱含量（%）3、化学外加剂在化学外加剂的掺量以水泥重量的百分数表示时，外加剂引入混凝土的碱可按下式计算：Aca=aWcWaKca（Kg/m3）式中：a－将钠或钾盐的重量折算成等当量Na2O重量的系数Wa－外加剂掺量（%）Kca－外加剂中钠（钾）盐含量（%）4、集料和拌合水如果骨料为受到海水作用的砂石和拌合水为海水，则由集料和拌合水引入混凝土中的碱可按下式计算：Aaw=0.76(WaPac+WwPwc) （Kg/m3）式中：Pac－集料的氯离子含量（%）Pwc－拌合水的氯离子含量（%）Wa－集料用量（Kg/m3）Ww－拌合水用量（Kg/m3）5、混凝土碱总量可按下式计算：A=Ac+Aca+Ama+Aaw（Kg/m3）三、混凝土碱总量计算1、C20砼，配合比如下：Ac=224×0.43%=0.96（Kg/m3）Ama=0.15×73×0.92%=0.1（Kg/m3）Aca=3.6×3.02%=0.01（Kg/m3）碱总量：A=Ac+Aca+Ama=1.07（Kg/m3）＜3（Kg/m3），满足规范要求。

2、C30砼，配合比如下：Ac=296×0.43%=1.27（Kg/m3）Ama=0.15×74×0.92%=0.1（Kg/m3）Aca=5.6×3.02%=0.02（Kg/m3）碱总量：A=Ac+Aca+Ama=1.37（Kg/m3）＜3（Kg/m3），满足规范要求。

混凝土氯离子含量计算公式混凝土中的氯离子含量计算公式如下：C = (V × Cw × 35.5) / (M × 1000)其中，C表示混凝土中的氯离子含量（单位：kg/m³），V表示混凝土中的氯化物离子体积百分比（单位：%），Cw表示氯化物离子的摩尔浓度（单位：mol/m³），35.5是氯离子的摩尔质量，M表示混凝土的摩尔质量（单位：g/mol）。

在计算混凝土中的氯离子含量时，我们需要先确定混凝土中氯化物离子的体积百分比V。

这可以通过采集混凝土样品后进行化学分析来获得。

化学分析结果将告诉我们混凝土中氯化物离子的质量百分比，我们可以通过将其除以氯离子的摩尔质量35.5来得到氯化物离子的体积百分比。

接下来，我们需要确定氯化物离子的摩尔浓度Cw。

这可以通过采集混凝土样品后进行离子测定来获得。

离子测定结果将告诉我们氯化物离子的摩尔浓度，即单位体积内的氯化物离子的摩尔数。

我们需要知道混凝土的摩尔质量M。

混凝土的摩尔质量可以通过混凝土的成分及其摩尔质量来计算得到。

混凝土的成分包括水泥、骨料、水等，每个成分的摩尔质量可以在化学数据手册中找到。

将每个成分的摩尔质量乘以其在混凝土中的摩尔比例，然后将所有成分的摩尔质量加起来，即可得到混凝土的摩尔质量。

根据上述公式，我们可以计算出混凝土中的氯离子含量。

这个计算结果将有助于我们评估混凝土的耐久性，以及采取相应的措施来防止钢筋锈蚀。

在实际应用中，为了提高计算的准确性，我们还需要考虑一些修正因素，如混凝土的含水率、温度、湿度等。

这些因素会对氯离子的扩散和混凝土中的化学反应产生影响，因此需要在计算中进行修正。

混凝土中的氯离子含量计算公式是评估混凝土耐久性的重要工具。

通过计算混凝土中的氯离子含量，我们可以了解混凝土的耐久性，并采取相应的措施来保护混凝土结构。

混凝土工程中的相关专家和工程师可以根据这个公式来进行混凝土结构的设计和维护，以确保混凝土的长期使用性能。

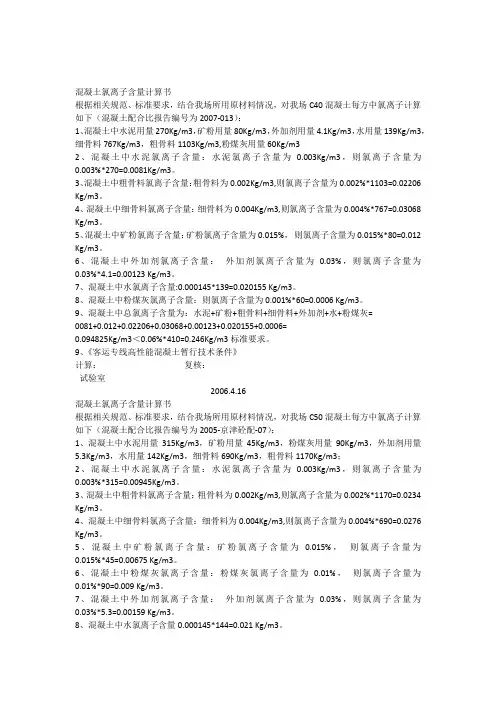

混凝土氯离子含量计算书根据相关规范、标准要求，结合我场所用原材料情况，对我场C40混凝土每方中氯离子计算如下（混凝土配合比报告编号为2007-013）：1、混凝土中水泥用量270Kg/m3，矿粉用量80Kg/m3，外加剂用量4.1Kg/m3，水用量139Kg/m3，细骨料767Kg/m3，粗骨料1103Kg/m3,粉煤灰用量60Kg/m32、混凝土中水泥氯离子含量：水泥氯离子含量为0.003Kg/m3，则氯离子含量为0.003%*270=0.0081Kg/m3。

3、混凝土中粗骨料氯离子含量：粗骨料为0.002Kg/m3,则氯离子含量为0.002%*1103=0.02206 Kg/m3。

4、混凝土中细骨料氯离子含量：细骨料为0.004Kg/m3,则氯离子含量为0.004%*767=0.03068 Kg/m3。

5、混凝土中矿粉氯离子含量：矿粉氯离子含量为0.015%，则氯离子含量为0.015%*80=0.012 Kg/m3。

6、混凝土中外加剂氯离子含量：外加剂氯离子含量为0.03%，则氯离子含量为0.03%*4.1=0.00123 Kg/m3。

7、混凝土中水氯离子含量:0.000145*139=0.020155 Kg/m3。

8、混凝土中粉煤灰氯离子含量：则氯离子含量为0.001%*60=0.0006 Kg/m3。

9、混凝土中总氯离子含量为：水泥+矿粉+粗骨料+细骨料+外加剂+水+粉煤灰=0081+0.012+0.02206+0.03068+0.00123+0.020155+0.0006=0.094825Kg/m3＜0.06%*410=0.246Kg/m3标准要求。

9、《客运专线高性能混凝土暂行技术条件》计算：复核：试验室2006.4.16混凝土氯离子含量计算书根据相关规范、标准要求，结合我场所用原材料情况，对我场C50混凝土每方中氯离子计算如下（混凝土配合比报告编号为2005-京津砼配-07）：1、混凝土中水泥用量315Kg/m3，矿粉用量45Kg/m3，粉煤灰用量90Kg/m3，外加剂用量5.3Kg/m3，水用量142Kg/m3，细骨料690Kg/m3，粗骨料1170Kg/m3；2、混凝土中水泥氯离子含量：水泥氯离子含量为0.003Kg/m3，则氯离子含量为0.003%*315=0.00945Kg/m3。

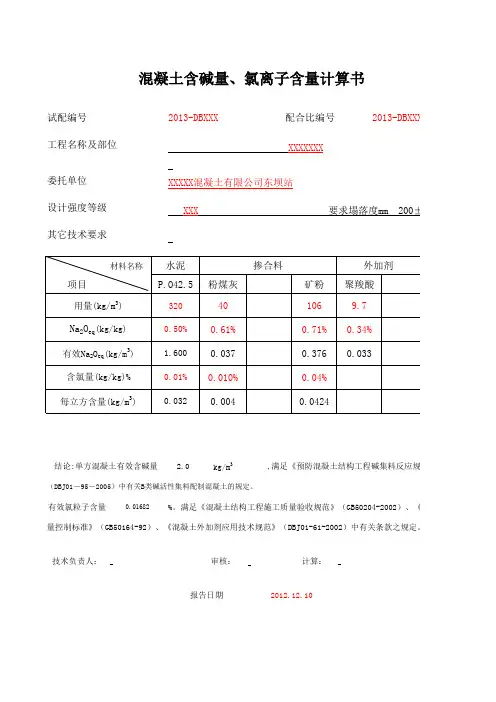

混凝土氯离子含量计算书
一、
混凝土配合比及原材料碱含量：
C35配合比编号20110716混凝土强度等级：
工程名称及部位：
长沙县星沙镇万家丽北路（北延线）捞刀河大桥工程备注：混凝土中氯离子总含量包括水泥、矿物掺合料、粗骨料、细集料、水、外加剂等所含氯离子含量之和，不应超过胶凝材料总量的0.10%二、混凝土含碱量计算：
混凝土碱含量=水泥带入碱量（等当量Na2O百分含量×单方水泥用量） +外加剂带入碱量+掺合料中有效碱含量。

256×###＋175.0×0.10＋＋×0.0
=
（256+62）×100
=
三、结论：
根据《混凝土结构设计规范）》（GB50010-2002）第3.4.2
款之规定，对于二类工程, “使用B类低碱活性”集料配制砼，砼氯离子含量不得超过0.06该砼的氯离子含量为%符合规定要求。

审核
报告日期计算2011年7月16日。

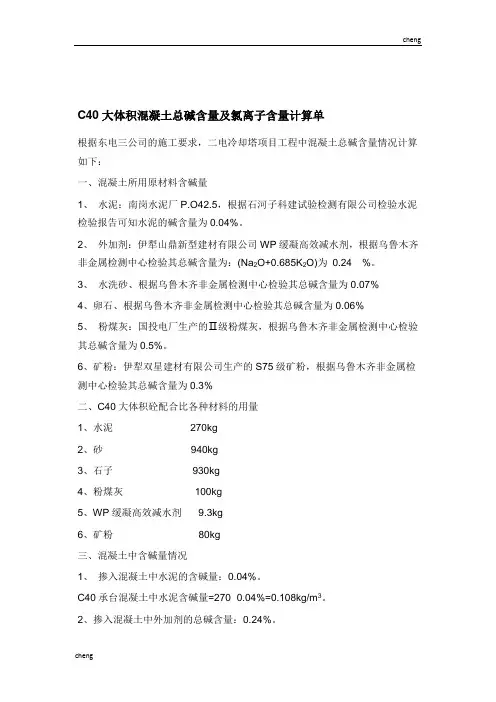

C40大体积混凝土总碱含量及氯离子含量计算单根据东电三公司的施工要求，二电冷却塔项目工程中混凝土总碱含量情况计算如下：一、混凝土所用原材料含碱量1、水泥：南岗水泥厂P.O42.5，根据石河子科建试验检测有限公司检验水泥检验报告可知水泥的碱含量为0.04%。

2、外加剂：伊犁山鼎新型建材有限公司WP缓凝高效减水剂，根据乌鲁木齐非金属检测中心检验其总碱含量为：(Na2O+0.685K2O)为0.24 %。

3、水洗砂、根据乌鲁木齐非金属检测中心检验其总碱含量为0.07%4、卵石、根据乌鲁木齐非金属检测中心检验其总碱含量为0.06%5、粉煤灰：国投电厂生产的Ⅱ级粉煤灰，根据乌鲁木齐非金属检测中心检验其总碱含量为0.5%。

6、矿粉：伊犁双星建材有限公司生产的S75级矿粉，根据乌鲁木齐非金属检测中心检验其总碱含量为0.3%二、C40大体积砼配合比各种材料的用量1、水泥270kg2、砂940kg3、石子930kg4、粉煤灰100kg5、WP缓凝高效减水剂 9.3kg6、矿粉 80kg三、混凝土中含碱量情况1、掺入混凝土中水泥的含碱量：0.04%。

C40承台混凝土中水泥含碱量=270×0.04%=0.108kg/m3。

2、掺入混凝土中外加剂的总碱含量：0.24%。

C40承台混凝土中外加剂的总碱含量=9.3×0.24%=0.022 kg/m3。

3、掺入混凝土中砂的总碱含量：0.07%C40掺入混凝土中砂的总碱含量=940×0.07%=0.658kg/m34、掺入混凝土中石的总碱含量：0.06%C40掺入混凝土中石的总碱含量=930×0.06%=0.558kg/m35、掺入混凝土中矿粉的总碱含量：0.3%。

C40掺入混凝土中矿粉的总碱含量=80×0.3%=0.24kg/m36、掺入混凝土中粉煤灰的碱含量：0.5%C40掺入混凝土中粉煤灰的碱含量=100×0.5%=0.5kg/m3C40承台混凝土中总碱含量=0.108+0.022+0.658+0.558+0.24+0.5=2.086kg/m3。

混凝土碱含量、氯离子含量计算书1.计算依据：1.1《混凝土结构工程施工质量验收规范》（GB50204-2002）1.2《混凝土碱含量限值标准》（CECS53:93）1.3空冷柱混凝土C50(配合比编号：HNTPB-2005-11)，除氧煤仓间框架混凝土C45(配合比编号：BPCC/HNTPB-2005-09)，汽机基座上部结构(配合比编号：C35 HNTPB-2005-16)，统计如下：水泥(kg)外加剂(kg)砂(kg) 石(kg)强度等级配合比编号P.S42.5 P.O52.5 JF-9 FS-H C50 HNTPB-2005-11 480 610 1079 11.5C45 HNTPB-2005-09 478 606 1098 11.16C35 HNTPB-2005-16 320 678 1210 33.361.4设计要求：混凝土结构的环境类别为二、b类，碱含量限值为3 kg/m3（每立方米混凝土碱含量）、氯离子含量限值为0.2%（占水泥用量）。

1.5水泥、外加剂材质证明、砂石复试1.6混凝土各组份碱含量及氯离子含量水泥外加剂砂石P.S42.5 P.O52.5 JF-9 FS-H JA-1 碱含量（％）0.3 0.3 0.07 0.04 3.64 0.51 2.562.碱含量计算2.1计算公式混凝土碱含量A=Ac+Aca＋Aaw水泥碱含量Ac=WcKc(kg/m3)Wc---水泥用量(kg/m3)Kc---水泥平均碱含量（%）外加剂碱含量Aca=aWcWaKca(kg/m3)a---将钠或钾盐的重量折算成等当量Na2O重量的系数Wa---外加剂掺量Kca---外加剂中钠（钾）盐含量（%）骨料引入混凝土碱含量Aaw＝Wa砂Pac砂＋Wa石Pac石Pac---骨料中碱含量（％）Wa---骨料用量（kg/m3)2.2单方混凝土碱含量2.2.1空冷柱混凝土C50(配合比编号：HNTPB-2005-11)混凝土配比：水泥（P.O52.5):480kg; 砂：610kg; 石：1079kg; JF-9:11.5kg;A空冷柱C50=480×0.3%+11.5×3.64%+610×0.07%+1079×0.04%=2.72（kg/m3)＜3（kg/m3)。

混凝土碱、氯离子含量计算书混凝土碱、氯离子含量计算1、强度等级： C20原材料名称用量（㎏/m3）碱含量指标（%）CL—含量指标（%）备注水泥--- --- ---总碱量含量为砂子--- --- ---3kg/m3。

石子--- --- ---录离子含量为1% 水--- --- ---掺合料K --- --- ---掺合料UEA --- --- ---外加剂SA-5 7.5 0.04 0.02外加剂2 --- --- ---2、计算公式：砼碱含量＝水泥带碱含量×重量＋掺合料带入有效碱含量×重量＋外加剂带入碱含量×重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

砼氯离子含量＝（水泥中氯含量×重量－水中氯含量＋掺合料中氯含量×重量＋外加剂中入氯含量×重量）÷水泥用量（指全部胶凝材料总用量）3、结论：砼碱含量：0.003㎏/m3砼氯含量：0.0000046%根据≤混凝土碱含量限值标准≥（CECS53——93）规定，该批混凝土碱含量符合要求；根据混凝土≤混凝土结构设计规范≥（GB50010——2002）、≤预拌混凝土≥（GB/T14902——2003）规定，该批混凝土氯离子含量符合要求。

混凝土碱、氯离子含量计算1、强度等级： C15原材料名称用量（㎏/m3）碱含量指标（%）CL—含量指标（%）备注水泥--- --- ---砂子--- --- ---石子--- --- ---水--- --- ---掺合料K --- --- ---掺合料UEA --- --- ---外加剂SA-5 7.5 0.04 0.02外加剂2 --- --- ---2、计算公式：砼碱含量＝水泥带碱含量×重量＋掺合料带入有效碱含量×重量＋外加剂带入碱含量×重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

一、混凝土原材料氯离子含量： 1、水泥：四川省绵竹盘龙化建有限责任公司P.O42.5R，水泥厂提供氯离子含量（%）：0.013. 2、外加剂：江苏博特JM-PCA外加剂中氯离子含量（%）：0.03. 3、骨料（砂）：滴定法检测砂中氯离子含量（%）：0.02 4、骨料（石）滴定法检测石中氯离子含量（%）0.01 5、粉煤灰：无要求。

6、水；饮用自来水，可忽略。

二、混凝土中氯离子总含量1、混凝土中水泥氯离子含量=水泥掺量170×0.013%=0.0221kg 2、混凝土中外加剂氯离子含量=外加剂掺量3×0.03%=0.0009kg 3、混凝土中砂氯离子含量=砂掺量852×0.02%=0.1704kg 4、混凝土中石氯离子含量=石掺量1075×0.01%=0.1075kg 5、C10混凝土总氯离子重量= 0.0221kg +0.0009kg +0.1704kg +0.1075kg=0.3009kg 6、C10混凝土中总氯离子含量=0.3009kg/2400×100=0.0125375%C10混凝土总碱含量计算式一、混凝土使用的原材料碱含量： 1、水泥：四川省绵竹盘龙化建有限责任公司P.O42.5R，水泥厂提供碱含量0.35%. 2、外加剂：江苏博特JM-PCA 外加剂中碱含量1.26% 3、骨料（砂、石）:检测为非碱活性骨料。

4、粉煤灰：眉山双兴粉煤灰中碱含量1% 二、混凝土中碱总含量 1、混凝土中水泥碱含量=水泥掺量170×0.35%=0.595kg 2、混凝土中外加剂碱含量=外加剂掺量3×1.26%=0.0378kg 3、混凝土中粉煤灰的碱含量=粉煤灰掺量130×1%=1.3kg 5、C10混凝土碱总重量= 0.595+0.0378+1.3=1.9328kg一、混凝土原材料氯离子含量：1、水泥：四川省绵竹盘龙化建有限责任公司P.O42.5R，水泥厂提供氯离子含量（%）：0.013.2、外加剂：江苏博特JM-PCA外加剂中氯离子含量（%）：0.03.3、骨料（砂）：滴定法检测砂中氯离子含量（%）：0.024、骨料（石）滴定法检测石中氯离子含量（%）0.015、粉煤灰：无要求。
