单方混凝土碱含量和氯离子含量计算书

混凝土碱总量计算书一、计算依据《混凝土碱含量限值标准》（CECS53-93）二、计算方法1、水泥水泥的碱含量应以实测平均碱含量计算，每立方米混凝土水泥用量以实际用量计算，水泥提供的碱可按下式计算：Ac=WcKc（Kg/m3）式中：Wc－水泥用量（Kg/m3）Kc－水泥平均碱含量（%）2、掺合料掺合料提供的碱含量可按下式计算：Ama=βγWcKma（Kg/m3）式中：β－掺合料有效碱含量占掺合料碱含量的百分比（%）γ－掺合料对水泥的重量置换率（%）Kma－掺合料碱含量（%）3、化学外加剂在化学外加剂的掺量以水泥重量的百分数表示时，外加剂引入混凝土的碱可按下式计算：Aca=aWcWaKca（Kg/m3）式中：a－将钠或钾盐的重量折算成等当量Na2O重量的系数Wa－外加剂掺量（%）Kca－外加剂中钠（钾）盐含量（%）4、集料和拌合水如果骨料为受到海水作用的砂石和拌合水为海水，则由集料和拌合水引入混凝土中的碱可按下式计算：Aaw=0.76(WaPac+WwPwc) （Kg/m3）式中：Pac－集料的氯离子含量（%）Pwc－拌合水的氯离子含量（%）Wa－集料用量（Kg/m3）Ww－拌合水用量（Kg/m3）5、混凝土碱总量可按下式计算：A=Ac+Aca+Ama+Aaw（Kg/m3）三、混凝土碱总量计算1、C20砼，配合比如下：Ac=224×0.43%=0.96（Kg/m3）Ama=0.15×73×0.92%=0.1（Kg/m3）Aca=3.6×3.02%=0.01（Kg/m3）碱总量：A=Ac+Aca+Ama=1.07（Kg/m3）＜3（Kg/m3），满足规范要求。

2、C30砼，配合比如下：Ac=296×0.43%=1.27（Kg/m3）Ama=0.15×74×0.92%=0.1（Kg/m3）Aca=5.6×3.02%=0.02（Kg/m3）碱总量：A=Ac+Aca+Ama=1.37（Kg/m3）＜3（Kg/m3），满足规范要求。

混凝土氯离子含量计算书
一、
混凝土配合比及原材料碱含量：
C35配合比编号20110716混凝土强度等级：
工程名称及部位：
长沙县星沙镇万家丽北路（北延线）捞刀河大桥工程备注：混凝土中氯离子总含量包括水泥、矿物掺合料、粗骨料、细集料、水、外加剂等所含氯离子含量之和，不应超过胶凝材料总量的0.10%二、混凝土含碱量计算：
混凝土碱含量=水泥带入碱量（等当量Na2O百分含量×单方水泥用量） +外加剂带入碱量+掺合料中有效碱含量。

256×###＋175.0×0.10＋＋×0.0
=
（256+62）×100
=
三、结论：
根据《混凝土结构设计规范）》（GB50010-2002）第3.4.2
款之规定，对于二类工程, “使用B类低碱活性”集料配制砼，砼氯离子含量不得超过0.06该砼的氯离子含量为%符合规定要求。

审核
报告日期计算2011年7月16日。

C40混凝土总氯离子含量计算式一、混凝土原材料氯离子含量：1、水泥：四川省星船城水泥股份有限公司P.O42.5R，水泥厂提供氯离子含量（%）：0.013.2、外加剂：江苏博特JM-PCA外加剂中氯离子含量（%）：0.03.3、骨料（砂）：滴定法检测砂中氯离子含量（%）：0.024、骨料（石）滴定法检测石中氯离子含量（%）0.015、粉煤灰：无要求。

6、水；饮用自来水，可忽略。

二、混凝土中氯离子总含量1、混凝土中水泥氯离子含量=水泥掺量385×0.013%=0.05005kg2、混凝土中外加剂氯离子含量=外加剂掺量 4.6×0.03%=0.00138kg3、混凝土中砂氯离子含量=砂掺量692×0.02%=0.1384kg4、混凝土中石氯离子含量=石掺量1072×0.01%=0.1072kg5、C40混凝土总氯离子重量= 0.05005kg +0.00138kg +0.1384kg+0.1072kg=0.29703kg6、C40混凝土中总氯离子含量=0.29703kg/2398.6×100=0.012383473%德阳市同力混凝土有限公司C40混凝土总碱含量计算式一、混凝土使用的原材料碱含量：1、水泥：四川省星船城水泥股份有限公司P.O42.5R，水泥厂提供碱含量0.35%.2、外加剂：江苏博特JM-PCA外加剂中碱含量1.26%3、骨料（砂、石）:检测为非碱活性骨料。

4、粉煤灰：眉山双兴粉煤灰中碱含量1%二、混凝土中碱总含量1、混凝土中水泥碱含量=水泥掺量385×0.35%=1.3475kg2、混凝土中外加剂碱含量=外加剂掺量4.6×1.26%=0.05796kg3、混凝土中粉煤灰的碱含量=粉煤灰掺量70×1%=0.7kg5、C40混凝土碱总重量= 1.3475+0.05796+0.7=2.10546kg德阳同力混凝土有限公司。

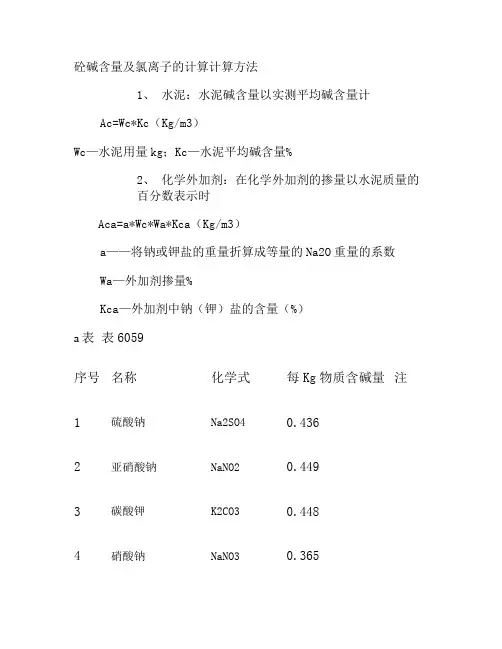

砼碱含量及氯离子的计算计算方法1、水泥：水泥碱含量以实测平均碱含量计Ac=Wc*Kc（Kg/m3）Wc—水泥用量kg；Kc—水泥平均碱含量%2、化学外加剂：在化学外加剂的掺量以水泥质量的百分数表示时Ac a=a*Wc*Wa*Kca（Kg/m3）a——将钠或钾盐的重量折算成等量的Na2O重量的系数Wa—外加剂掺量%Kca—外加剂中钠（钾）盐的含量（%）a表表6059序号名称化学式每Kg物质含碱量注1 硫酸钠Na2SO4 0.4362 亚硝酸钠NaNO20.4493 碳酸钾K2CO30.4484 硝酸钠NaNO30.3655 氯化钠+硫酸钠NaCL+Na2SO40.464 1:16 氯化钠+亚硝酸钠NaCL+NaNO20.486 1:11、含碱量按Na2O含量计算2、K2O折算为Na2O时乘以0.6583、掺合料：掺合料提供的碱含量按下式计算Am a=B*Y*Wc*Km a（Kg/m3）式中 B—掺合料有效碱含量占掺合料碱含量的百分率%Y—掺合料对水泥的置换率%Km a—掺合料的碱含量%对于矿渣、粉煤灰和硅灰B值分别为50%、15%、50%沸石15%、矿渣与粉煤灰30%。

4、骨料和拌合水，如果骨料为受到海水作用的砂、石，拌合水为海水则由骨料和拌合水引入的碱含量可按下式计算A a w=0.76*（W a*P a c+Ww*Pwc）（Kg/m3）式中P a c—骨料的氯离子含量%Pwc—拌合水的氯离子含量%W a—骨料用量Ww—拌合水用量（Kg/m3）总 A=Ac+Ac a+Am a+A a w（Kg/m3）二、钢筋混凝土中氯离子含量包括水泥、矿物掺合料、粗骨料、细骨料、水和外加剂等所含氯离子含量之和。

其中以水泥、外加剂的含量为主，矿物掺合料、水中氯离子含量、粗骨料中含量较小，可忽略不计。

细骨料可由试验验测得（海砂），非海砂可忽略不计。

以C30砼为例：水泥300Kg 砂800 石1020 粉煤灰70 外加剂9.3 水189碱含量：Ac=300*0.8%=2.4 Kg/m3Na2SO4含量，配制浓度为30%的泵送剂可测或外加剂厂提供报告）（粉煤灰碱含量见化学分析，由供应商提供报告）A=Ac+Aca+Ama=2.81 Kg/m3＜3 Kg/m3氯离子含量：水泥中氯离子含量=300*0.031%=0.0933 Kg/m3（由外加剂厂提供氯离子含量报告）总=0.093+0.0093=0.123 Kg/m30.123/370=0.033%＜0.06% （370为胶凝材料总量）。

混凝土碱含量、氯离子含量计算书1.计算依据：1.1《混凝土结构工程施工质量验收规范》（GB50204-2002）1.2《混凝土碱含量限值标准》（CECS53:93）1.3空冷柱混凝土C50(配合比编号：HNTPB-2005-11)，除氧煤仓间框架混凝土C45(配合比编号：BPCC/HNTPB-2005-09)，汽机基座上部结构(配合比编号：C35 HNTPB-2005-16)，统计如下：水泥(kg)外加剂(kg)砂(kg) 石(kg)强度等级配合比编号P.S42.5 P.O52.5 JF-9 FS-H C50 HNTPB-2005-11 480 610 1079 11.5C45 HNTPB-2005-09 478 606 1098 11.16C35 HNTPB-2005-16 320 678 1210 33.361.4设计要求：混凝土结构的环境类别为二、b类，碱含量限值为3 kg/m3（每立方米混凝土碱含量）、氯离子含量限值为0.2%（占水泥用量）。

1.5水泥、外加剂材质证明、砂石复试1.6混凝土各组份碱含量及氯离子含量水泥外加剂砂石P.S42.5 P.O52.5 JF-9 FS-H JA-1 碱含量（％）0.3 0.3 0.07 0.04 3.64 0.51 2.562.碱含量计算2.1计算公式混凝土碱含量A=Ac+Aca＋Aaw水泥碱含量Ac=WcKc(kg/m3)Wc---水泥用量(kg/m3)Kc---水泥平均碱含量（%）外加剂碱含量Aca=aWcWaKca(kg/m3)a---将钠或钾盐的重量折算成等当量Na2O重量的系数Wa---外加剂掺量Kca---外加剂中钠（钾）盐含量（%）骨料引入混凝土碱含量Aaw＝Wa砂Pac砂＋Wa石Pac石Pac---骨料中碱含量（％）Wa---骨料用量（kg/m3)2.2单方混凝土碱含量2.2.1空冷柱混凝土C50(配合比编号：HNTPB-2005-11)混凝土配比：水泥（P.O52.5):480kg; 砂：610kg; 石：1079kg; JF-9:11.5kg;A空冷柱C50=480×0.3%+11.5×3.64%+610×0.07%+1079×0.04%=2.72（kg/m3)＜3（kg/m3)。

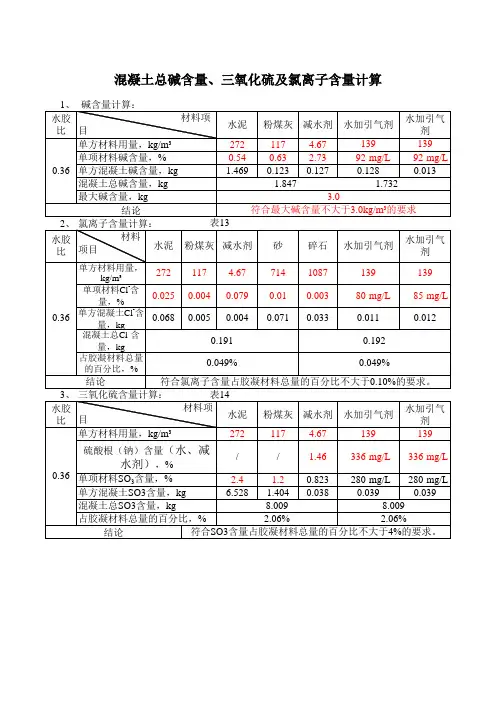

1、目的：为规范混凝土配合比设计中总碱含量、总氯离子含量、总三氧化硫含量的计算，确保混凝土原材料中碱含量、氯离子含量、三氧化硫含量转换正确。

2、范围：适用于铁路项目混凝土配合比设计中总碱含量、总氯离子含量、总三氧化硫含量的计算。

3、职责：3.1配合比设计人员进行计算，复核人员对照原材料报告一一进行计算复核。

3.2技术负责人（授权签字人）最终审核。

4、工作程序4.1根据《铁路混凝土工程施工质量验收标准》和TB 10424-2018，《公路桥涵施工技术规范》JTG/T F50-2011标准要求，混凝土中总碱含量、总氯离子含量、总三氧化硫含量是指各种混凝土原材料的碱含量、氯离子含量、三氧化硫含量之和。

4.2进行配合比设计时，应仔细查看所用原材料报告中碱含量、氯离子含量、三氧化硫含量检测结果，包括骨料（粗骨料、细骨料）、胶凝材料（水泥、粉煤灰等矿物掺合料）、外加剂（减水剂、速凝剂、引气剂等）和水中碱含量、氯离子含量、三氧化硫含量检测结果的单位和提示，尤其应注意外加剂和水。

4.2.1矿物掺合料的碱含量以其所含可溶性碱量计算。

粉煤灰的可溶性碱量取粉煤灰总碱量的1/6，矿渣粉的可溶性碱量取矿渣粉总碱量的1/2，硅灰的可溶性碱量取硅灰总碱量的1/2。

见《铁路混凝土工程施工质量验收标准》TB 10424-2018 P49 6.3.2条2注解1和《普通混凝土配合比设计规程》JGJ 55-2011 P8 3.0.8条。

4.2.2水检验报告中检测结果单位为“mg/L”，因水的密度等于1kg/L，所以每公斤水中有害物质质量等于0.000001kg，则：碱含量=材料用量×检测值×10-6。

4.2.3如果外加剂检验报告中的有害物质含量的检测值是“按折固含量计”时，计算时应考虑材料的含固量，计算公式为“材料用量×含固量（%）×检测值（%）”；若检测结果未标注“以折固含量计”时，则不考虑材料的含固量因素，计算公式为“材料用量×检测值（%）”。

C20普通混凝土配合比设计一、设计依据：1、设计图纸要求；2、《公路工程桥涵施工技术规范》JTG/T F50-2011；3、《普通混凝土配合比设计规程》JGJ 55-2011；4、《公路工程水泥及水泥混凝土试验规程》JTG E30-20055、《公路工程集料试验规程》JTG E42-2005二、混凝土配合比使用部位及所选材料如下：1、设计强度及使用部位：搭板垫层、踏步、路基防护工程、路基排水工程等2、水泥：水泥采用聊城山水水泥有限公司生产的普通硅酸盐水泥P.O42.5，其各项指标详见自检试验报告及外委检测报告。

3、砂子：采用山东省泰安市肥城大卫砂厂生产的河砂，其各项指标详见自检试验报告及外委检测报告。

4、石子：石子采用山东东平县旧县长运石料厂碎石，用4.75-9.5mm，9.5-19 mm，16-31.5mm三种单粒级级配碎石组合成的5-31.5mm连续级配。

其组成比例为：4.75-9.5mm：9.5-19mm:16-31.5mm=25%：45%：30%。

其各项指标详见自检试验报告及外委检测报告。

5、水：采用地下水，各项指标满足混凝土拌和用水要求。

三、设计步骤（一）设计初步配合比1、确定混凝土配制强度设计要求混凝土强度fcu.k=20Mpa，无历史统计资料，δ=4.0 MPa。

混凝土配制强度fcu.o=fcu.k+1.645δ=20+1.645×4=26.6Mpa2、确定水胶比(W/B)(W/B)= （ɑa·ƒb）/(ƒcu,o+ɑa·ɑb·ƒb)=(0.53×1.16×42.5×1.00×1.00)/(26.6+0.53×0.2×1.16×42.5×1.00×1.00)=0.82依据《普通混凝土配合比设计规程》JGJ 55-2011要求，水泥混凝土最大水胶比最大为：0.60，其基准配合比水胶比为0.58。

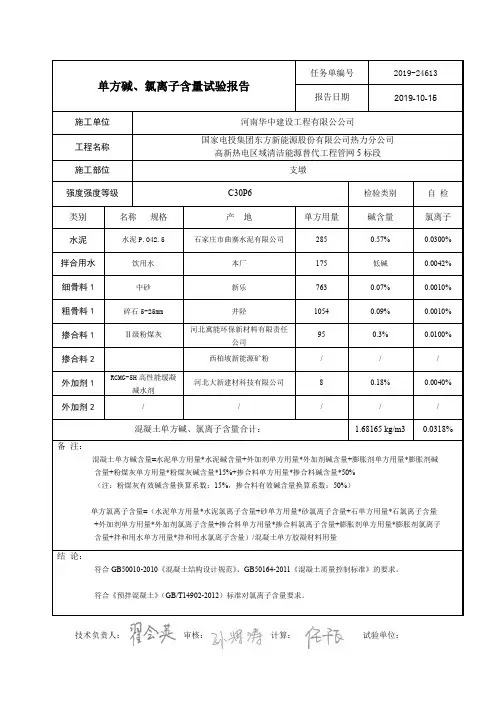

混凝土碱、氯离子含量计算书混凝土碱、氯离子含量计算1、强度等级： C20原材料名称用量（㎏/m3）碱含量指标（%）CL—含量指标（%）备注水泥--- --- ---总碱量含量为砂子--- --- ---3kg/m3。

石子--- --- ---录离子含量为1% 水--- --- ---掺合料K --- --- ---掺合料UEA --- --- ---外加剂SA-5 7.5 0.04 0.02外加剂2 --- --- ---2、计算公式：砼碱含量＝水泥带碱含量×重量＋掺合料带入有效碱含量×重量＋外加剂带入碱含量×重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

砼氯离子含量＝（水泥中氯含量×重量－水中氯含量＋掺合料中氯含量×重量＋外加剂中入氯含量×重量）÷水泥用量（指全部胶凝材料总用量）3、结论：砼碱含量：0.003㎏/m3砼氯含量：0.0000046%根据≤混凝土碱含量限值标准≥（CECS53——93）规定，该批混凝土碱含量符合要求；根据混凝土≤混凝土结构设计规范≥（GB50010——2002）、≤预拌混凝土≥（GB/T14902——2003）规定，该批混凝土氯离子含量符合要求。

混凝土碱、氯离子含量计算1、强度等级： C15原材料名称用量（㎏/m3）碱含量指标（%）CL—含量指标（%）备注水泥--- --- ---砂子--- --- ---石子--- --- ---水--- --- ---掺合料K --- --- ---掺合料UEA --- --- ---外加剂SA-5 7.5 0.04 0.02外加剂2 --- --- ---2、计算公式：砼碱含量＝水泥带碱含量×重量＋掺合料带入有效碱含量×重量＋外加剂带入碱含量×重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。
