混凝土单方碱含量、氯离子总含量计算书

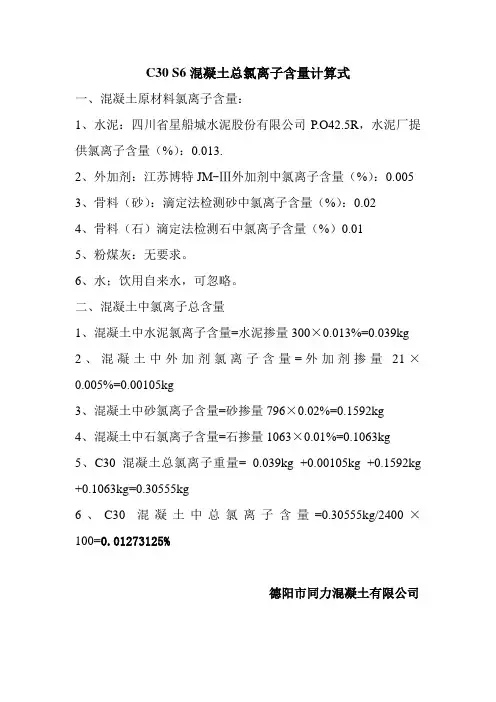

C30 S6混凝土总氯离子含量计算式一、混凝土原材料氯离子含量：1、水泥：四川省星船城水泥股份有限公司P.O42.5R，水泥厂提供氯离子含量（%）：0.013.2、外加剂：江苏博特JM-Ⅲ外加剂中氯离子含量（%）：0.0053、骨料（砂）：滴定法检测砂中氯离子含量（%）：0.024、骨料（石）滴定法检测石中氯离子含量（%）0.015、粉煤灰：无要求。

6、水；饮用自来水，可忽略。

二、混凝土中氯离子总含量1、混凝土中水泥氯离子含量=水泥掺量300×0.013%=0.039kg2、混凝土中外加剂氯离子含量=外加剂掺量21×0.005%=0.00105kg3、混凝土中砂氯离子含量=砂掺量796×0.02%=0.1592kg4、混凝土中石氯离子含量=石掺量1063×0.01%=0.1063kg5、C30混凝土总氯离子重量= 0.039kg +0.00105kg +0.1592kg +0.1063kg=0.30555kg6、C30混凝土中总氯离子含量=0.30555kg/2400×100=0.01273125%德阳市同力混凝土有限公司C30 S6混凝土总碱含量计算式一、混凝土使用的原材料碱含量：1、水泥：四川省星船城水泥股份有限公司P.O42.5R，水泥厂提供碱含量0.35%.2、外加剂：江苏博特JM-Ⅲ外加剂中碱含量0.1%3、骨料（砂、石）:检测为非碱活性骨料。

4、粉煤灰：眉山双兴粉煤灰中碱含量1%二、混凝土中碱总含量1、混凝土中水泥碱含量=水泥掺量300×0.35%=1.05kg2、混凝土中外加剂碱含量=外加剂掺量21×0.1%=0.021kg3、混凝土中粉煤灰的碱含量=粉煤灰掺量50×1%=0.5kg5、C30混凝土碱总重量= 1.05+0.021+0.5=1.571kg德阳同力混凝土有限公司。

混凝土碱.氯离子含量计算2.计算公式:於碱含量二水泥带碱含量X重量+掺合料带入有效碱含量X重量+外加剂带入碱含量X重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

於氯离子含量=（水泥中氯含量X重量•水中氯含量+掺合料中氯含量X重量+外加剂中入氯含量X重量）m水泥用量（指全部胶凝材料总用量）3.结论:於碱含量:0・07 kg/ m3 腔氯含量:0.002%根据三昆凝土碱含量限值标准工（CECS53——93 ）规定，该批混凝土碱含量符合要求;根据混凝土M 昆凝土结构设计规范工（GB50010——2002 \ s 预拌混凝土 > （GB/T14902——2003 ）规定，该批混凝土氯离子含量符合要求。

混凝土碱.氯离子含量计算1.强度等级:C202.计算公式:腔碱含量二水泥带碱含量x 重量+掺合料带入有效碱含量x 重量+外加剂带 入碱含量X 重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

碗氯离子含量=（水泥中氯含量X 重量•水中氯含量+掺合料中氯含量X 重 量+外加剂中入氯含量X 重量）一水泥用量（指全部胶凝材料总用量）备注总碱量含量为3kg/m3o 录离子含量为1%3.结论:於碱含量:0.003 kg/ m3腔氯含量:0.0000046%根据三昆凝土碱含量限值标准工(CECS53——93 )规定，该批混凝土碱含量符合要求；根据混凝土M昆凝土结构设计规范n ( GB50010——2002 )、s预拌混凝土> (GB/T14902—2003 )规定，该批混凝土氯离子含量符合要求。

混凝土碱.氯离子含量计算2.计算公式:於碱含量二水泥带碱含量x重量+掺合料带入有效碱含量x重量+外加剂带入碱含量X重量氯离子含量系指其占水泥(含替代水泥量的矿物掺合料)用量的百分率。

碗氯离子含量=(水泥中氯含量X重量•水中氯含量+掺合料中氯含量X重量+外加剂中入氯含量X重量)一水泥用量(指全部胶凝材料总用量)3.结论:於碱含量:0.003 kg/ m3腔氯含量:0.0000048%根据s混凝土碱含量限值标准工(CECS53——93 )规定，该批混凝土碱含量符合要求；根据混凝土s混凝土结构设计规范n ( GB50010—2002 )、s预拌混凝土> (GB/T14902—2003 )规定，该批混凝土氯离子含量符合要求。

混凝土碱氯离子报告 Revised by BLUE on the afternoon of December 12,2020.
混凝土中碱、氯离子含量计算书
工程名称正定天山熙湖6#住宅楼试验编号1608001
强度等级C30报告日期2016年8月11
日
原材名称规格产地单方用
量
碱含量%氯离子含量%
水泥1P.O42.5鼎鑫2200.620.048
掺合料1
Ⅰ级
粉煤灰
上安800.010.001
掺合料2
S95
矿渣粉
曲寨9000.049
细骨料中砂正定74000.004粗骨料5-25mm碎石井陉106000.002拌合用水自来水18000
外加剂ZQ-2型聚羧
酸高性能减
水剂
石家庄市彰强
建材
7.8 1.20.05
混凝土单方碱含量、氯离子含量合计： 1.4580.2123混凝土单方氯离子含量要求%：≤0.06计算值%：0.054
混凝土单方碱含量要求Kg/m3：≤3计算值Kg/m3：1.458
执行标准GB50010-2010《混凝土结构设计规范》、GB50164-2011《混凝土质量控制标准》、GB/T14902-2012《预拌混凝土》
结论混凝土中碱含量、氯离子含量均符合标准要求。

技术负责人：审核：计算：。

混凝土氯离子含量计算书
一、
混凝土配合比及原材料碱含量：
C35配合比编号20110716混凝土强度等级：
工程名称及部位：
长沙县星沙镇万家丽北路（北延线）捞刀河大桥工程备注：混凝土中氯离子总含量包括水泥、矿物掺合料、粗骨料、细集料、水、外加剂等所含氯离子含量之和，不应超过胶凝材料总量的0.10%二、混凝土含碱量计算：
混凝土碱含量=水泥带入碱量（等当量Na2O百分含量×单方水泥用量） +外加剂带入碱量+掺合料中有效碱含量。

256×###＋175.0×0.10＋＋×0.0
=
（256+62）×100
=
三、结论：
根据《混凝土结构设计规范）》（GB50010-2002）第3.4.2
款之规定，对于二类工程, “使用B类低碱活性”集料配制砼，砼氯离子含量不得超过0.06该砼的氯离子含量为%符合规定要求。

审核
报告日期计算2011年7月16日。

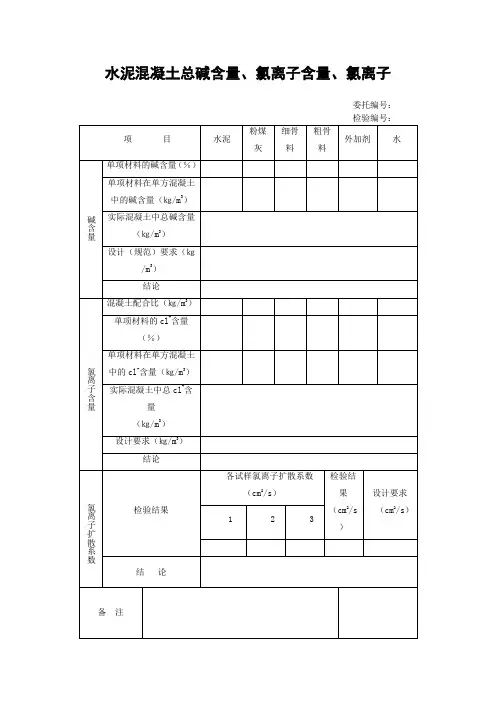

水泥混凝土总碱含量、氯离子含量、氯离子
委托编号：
技术负责人：校核人：检验人：
填写说明
一、本表是检测机构受委托单位委托，出具的混凝土总碱含量、氯离子含量、氯离子扩散系数核算单。

二、当使用具有潜在碱活性骨料时，每一混凝土配合比应进行1次总碱含量、氯离子含量计算。

混凝土总碱含量、氯离子含量检测方法是分别检测水泥、粉煤灰、细骨料、粗骨料、外加剂、水各成份中的碱含量、氯离子含量，然后累积计算出总含量。

三、设计单位对混凝土氯离子扩散系数有明确要求的，在每一混凝土配合比应检测混凝土氯离子扩散系数，确认该配比混凝土氯离子扩散系数是否符合设计要求。

混凝土碱、氯离子含量计算1、强度等级：C40S62、计算公式：砼碱含量＝水泥带碱含量×重量＋掺合料带入有效碱含量×重量＋外加剂带入碱含量×重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

砼氯离子含量＝（水泥中氯含量×重量－水中氯含量＋掺合料中氯含量×重量＋外加剂中入氯含量×重量）÷水泥用量（指全部胶凝材料总用量）3、结论：砼碱含量：0.07㎏/m3砼氯含量：02%根据≤混凝土碱含量限值标准≥（CECS53——93）规定，该批混凝土碱含量符合要求；根据混凝土≤混凝土结构设计规范≥（GB50010——2002）、≤预拌混凝土≥（GB/T14902——2003）规定，该批混凝土氯离子含量符合要求。

混凝土碱、氯离子含量计算1、强度等级：C202、计算公式：砼碱含量＝水泥带碱含量×重量＋掺合料带入有效碱含量×重量＋外加剂带入碱含量×重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

砼氯离子含量＝（水泥中氯含量×重量－水中氯含量＋掺合料中氯含量×重量＋外加剂中入氯含量×重量）÷水泥用量（指全部胶凝材料总用量）3、结论：砼碱含量：㎏/m3砼氯含量：0.0000046%根据≤混凝土碱含量限值标准≥（CECS53——93）规定，该批混凝土碱含量符合要求；根据混凝土≤混凝土结构设计规范≥（GB50010——2002）、≤预拌混凝土≥（GB/T14902——2003）规定，该批混凝土氯离子含量符合要求。

混凝土碱、氯离子含量计算1、强度等级：C152、计算公式：砼碱含量＝水泥带碱含量×重量＋掺合料带入有效碱含量×重量＋外加剂带入碱含量×重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

砼氯离子含量＝（水泥中氯含量×重量－水中氯含量＋掺合料中氯含量×重量＋外加剂中入氯含量×重量）÷水泥用量（指全部胶凝材料总用量）3、结论：㎏/m3砼氯含量：0.0000048%根据≤混凝土碱含量限值标准≥（CECS53——93）规定，该批混凝土碱含量符合要求；根据混凝土≤混凝土结构设计规范≥（GB50010——2002）、≤预拌混凝土≥（GB/T14902——2003）规定，该批混凝土氯离子含量符合要求。

P-32混凝土配合比碱含量计算书根据相关规范、标准要求,结合我场所用原材料情况,对我场C50混凝土每方中碱含量计算如下(混凝土配合比报告编号为2006P-32):1、混凝土中水泥用量384Kg/m3,细骨料726Kg/m3,粗骨料1087Kg/m3,粉煤灰64Kg/m3,矿粉32Kg/m3,外加剂3.84kg/m3,水用量154Kg/m3。

2、水泥碱含量为384*0.44%=1.68960 Kg/m3。

(报告编号2006TJ 字第W118号)3、砂石料为非活性骨料不计算。

4、粉煤灰碱含量为(64*0.86%)/6=0.09173 Kg/m3(报告编号2006TJ混字第1221号)。

5、矿粉碱含量为(32*0.80%)/2=0.12800 Kg/m3(报告编号2006TJ 混字第1312号)。

6、外加剂碱含量为(3.84*1.8%)=0.06912 Kg/m3(报告编号2006TJ字第W127号)。

7、水碱含量为154*54.14*10-6=0.00834 Kg/m3(报告编号2006TJ 混字第350号)。

8、混凝土中总碱含量为:水泥+粉煤灰+矿粉+外加剂+水=1.68960+0.09173+0.12800+0.06912+0.00834=1.98679Kg/m3< 3.0Kg/m3标准要求。

9、《客运专线高性能混凝土暂行技术条件》、《客运专线预应力混凝土预制梁暂行技术条件》。

计算复核试验室2006.10.20P-32配合比混凝土氯离子含量计算书根据相关规范、标准要求,结合我场所用原材料情况,对我场C50混凝土每方中氯离子计算如下(混凝土配合比报告编号为2006P-32):1、混凝土中水泥用量384Kg/m3,粉煤灰用量矿粉用量135Kg/m3,外加剂用量5.4Kg/m3,水用量144Kg/m3,粗骨料690Kg/m3,细骨料1170Kg/m3;2、混凝土中水泥氯离子含量:水泥氯离子含量为0.003Kg/m3,则氯离子含量为0.003%*315=0.00945Kg/m3。
