氯离子碱含量计算书

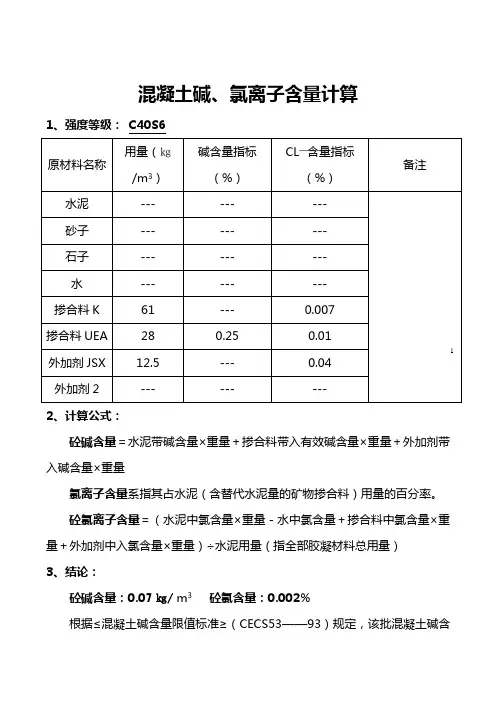

混凝土碱、氯离子含量计算1、强度等级：C40S62、计算公式：砼碱含量＝水泥带碱含量×重量＋掺合料带入有效碱含量×重量＋外加剂带入碱含量×重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

砼氯离子含量＝（水泥中氯含量×重量－水中氯含量＋掺合料中氯含量×重量＋外加剂中入氯含量×重量）÷水泥用量（指全部胶凝材料总用量）3、结论：砼碱含量：0.07㎏/m3砼氯含量：0.002%根据≤混凝土碱含量限值标准≥（CECS53——93）规定，该批混凝土碱含量符合要求；根据混凝土≤混凝土结构设计规范≥（GB50010——2002）、≤预拌混凝土≥（GB/T14902——2003）规定，该批混凝土氯离子含量符合要求。

混凝土碱、氯离子含量计算1、强度等级：C202、计算公式：砼碱含量＝水泥带碱含量×重量＋掺合料带入有效碱含量×重量＋外加剂带入碱含量×重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

砼氯离子含量＝（水泥中氯含量×重量－水中氯含量＋掺合料中氯含量×重量＋外加剂中入氯含量×重量）÷水泥用量（指全部胶凝材料总用量）3、结论：砼碱含量：0.003㎏/m3砼氯含量：0.0000046%根据≤混凝土碱含量限值标准≥（CECS53——93）规定，该批混凝土碱含量符合要求；根据混凝土≤混凝土结构设计规范≥（GB50010——2002）、≤预拌混凝土≥（GB/T14902——2003）规定，该批混凝土氯离子含量符合要求。

混凝土碱、氯离子含量计算1、强度等级：C152、计算公式：砼碱含量＝水泥带碱含量×重量＋掺合料带入有效碱含量×重量＋外加剂带入碱含量×重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

混凝土碱.氯离子含量计算2.计算公式:於碱含量二水泥带碱含量X重量+掺合料带入有效碱含量X重量+外加剂带入碱含量X重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

於氯离子含量=（水泥中氯含量X重量•水中氯含量+掺合料中氯含量X重量+外加剂中入氯含量X重量）m水泥用量（指全部胶凝材料总用量）3.结论:於碱含量:0・07 kg/ m3 腔氯含量:0.002%根据三昆凝土碱含量限值标准工（CECS53——93 ）规定，该批混凝土碱含量符合要求;根据混凝土M 昆凝土结构设计规范工（GB50010——2002 \ s 预拌混凝土 > （GB/T14902——2003 ）规定，该批混凝土氯离子含量符合要求。

混凝土碱.氯离子含量计算1.强度等级:C202.计算公式:腔碱含量二水泥带碱含量x 重量+掺合料带入有效碱含量x 重量+外加剂带 入碱含量X 重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

碗氯离子含量=（水泥中氯含量X 重量•水中氯含量+掺合料中氯含量X 重 量+外加剂中入氯含量X 重量）一水泥用量（指全部胶凝材料总用量）备注总碱量含量为3kg/m3o 录离子含量为1%3.结论:於碱含量:0.003 kg/ m3腔氯含量:0.0000046%根据三昆凝土碱含量限值标准工(CECS53——93 )规定，该批混凝土碱含量符合要求；根据混凝土M昆凝土结构设计规范n ( GB50010——2002 )、s预拌混凝土> (GB/T14902—2003 )规定，该批混凝土氯离子含量符合要求。

混凝土碱.氯离子含量计算2.计算公式:於碱含量二水泥带碱含量x重量+掺合料带入有效碱含量x重量+外加剂带入碱含量X重量氯离子含量系指其占水泥(含替代水泥量的矿物掺合料)用量的百分率。

碗氯离子含量=(水泥中氯含量X重量•水中氯含量+掺合料中氯含量X重量+外加剂中入氯含量X重量)一水泥用量(指全部胶凝材料总用量)3.结论:於碱含量:0.003 kg/ m3腔氯含量:0.0000048%根据s混凝土碱含量限值标准工(CECS53——93 )规定，该批混凝土碱含量符合要求；根据混凝土s混凝土结构设计规范n ( GB50010—2002 )、s预拌混凝土> (GB/T14902—2003 )规定，该批混凝土氯离子含量符合要求。

P-32混凝土配合比碱含量计算书根据相关规范、标准要求,结合我场所用原材料情况,对我场C50混凝土每方中碱含量计算如下(混凝土配合比报告编号为2006P-32):1、混凝土中水泥用量384Kg/m3,细骨料726Kg/m3,粗骨料1087Kg/m3,粉煤灰64Kg/m3,矿粉32Kg/m3,外加剂3.84kg/m3,水用量154Kg/m3。

2、水泥碱含量为384*0.44%=1.68960 Kg/m3。

(报告编号2006TJ 字第W118号)3、砂石料为非活性骨料不计算。

4、粉煤灰碱含量为(64*0.86%)/6=0.09173 Kg/m3(报告编号2006TJ混字第1221号)。

5、矿粉碱含量为(32*0.80%)/2=0.12800 Kg/m3(报告编号2006TJ 混字第1312号)。

6、外加剂碱含量为(3.84*1.8%)=0.06912 Kg/m3(报告编号2006TJ字第W127号)。

7、水碱含量为154*54.14*10-6=0.00834 Kg/m3(报告编号2006TJ 混字第350号)。

8、混凝土中总碱含量为:水泥+粉煤灰+矿粉+外加剂+水=1.68960+0.09173+0.12800+0.06912+0.00834=1.98679Kg/m3< 3.0Kg/m3标准要求。

9、《客运专线高性能混凝土暂行技术条件》、《客运专线预应力混凝土预制梁暂行技术条件》。

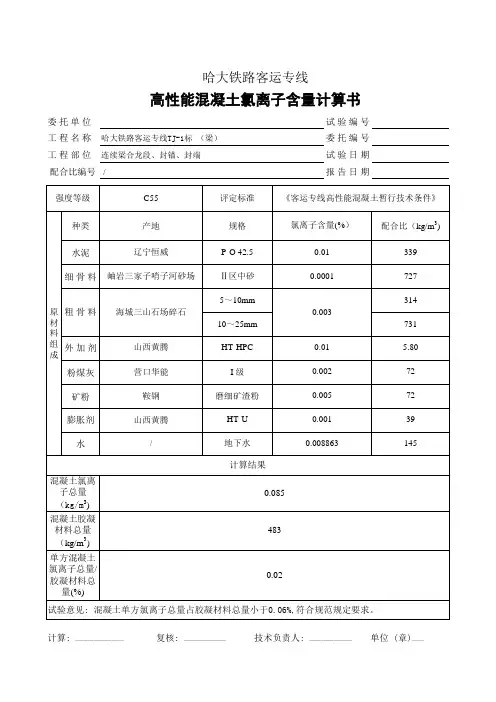

计算复核试验室2006.10.20P-32配合比混凝土氯离子含量计算书根据相关规范、标准要求,结合我场所用原材料情况,对我场C50混凝土每方中氯离子计算如下(混凝土配合比报告编号为2006P-32):1、混凝土中水泥用量384Kg/m3,粉煤灰用量矿粉用量135Kg/m3,外加剂用量5.4Kg/m3,水用量144Kg/m3,粗骨料690Kg/m3,细骨料1170Kg/m3;2、混凝土中水泥氯离子含量:水泥氯离子含量为0.003Kg/m3,则氯离子含量为0.003%*315=0.00945Kg/m3。

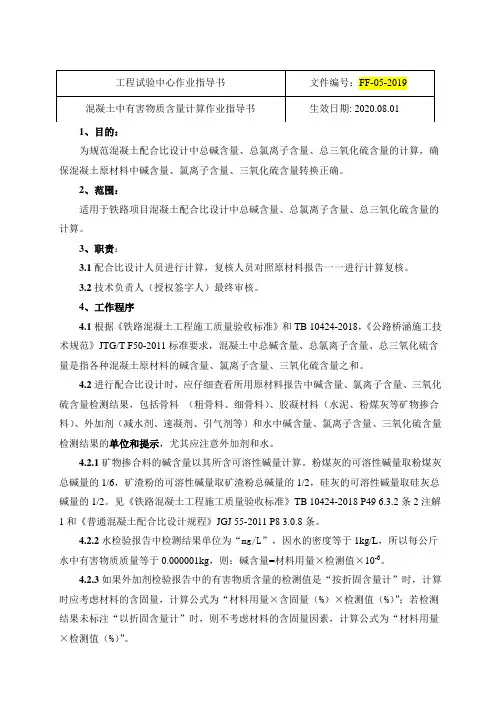

1、目的：为规范混凝土配合比设计中总碱含量、总氯离子含量、总三氧化硫含量的计算，确保混凝土原材料中碱含量、氯离子含量、三氧化硫含量转换正确。

2、范围：适用于铁路项目混凝土配合比设计中总碱含量、总氯离子含量、总三氧化硫含量的计算。

3、职责：3.1配合比设计人员进行计算，复核人员对照原材料报告一一进行计算复核。

3.2技术负责人（授权签字人）最终审核。

4、工作程序4.1根据《铁路混凝土工程施工质量验收标准》和TB 10424-2018，《公路桥涵施工技术规范》JTG/T F50-2011标准要求，混凝土中总碱含量、总氯离子含量、总三氧化硫含量是指各种混凝土原材料的碱含量、氯离子含量、三氧化硫含量之和。

4.2进行配合比设计时，应仔细查看所用原材料报告中碱含量、氯离子含量、三氧化硫含量检测结果，包括骨料（粗骨料、细骨料）、胶凝材料（水泥、粉煤灰等矿物掺合料）、外加剂（减水剂、速凝剂、引气剂等）和水中碱含量、氯离子含量、三氧化硫含量检测结果的单位和提示，尤其应注意外加剂和水。

4.2.1矿物掺合料的碱含量以其所含可溶性碱量计算。

粉煤灰的可溶性碱量取粉煤灰总碱量的1/6，矿渣粉的可溶性碱量取矿渣粉总碱量的1/2，硅灰的可溶性碱量取硅灰总碱量的1/2。

见《铁路混凝土工程施工质量验收标准》TB 10424-2018 P49 6.3.2条2注解1和《普通混凝土配合比设计规程》JGJ 55-2011 P8 3.0.8条。

4.2.2水检验报告中检测结果单位为“mg/L”，因水的密度等于1kg/L，所以每公斤水中有害物质质量等于0.000001kg，则：碱含量=材料用量×检测值×10-6。

4.2.3如果外加剂检验报告中的有害物质含量的检测值是“按折固含量计”时，计算时应考虑材料的含固量，计算公式为“材料用量×含固量（%）×检测值（%）”；若检测结果未标注“以折固含量计”时，则不考虑材料的含固量因素，计算公式为“材料用量×检测值（%）”。

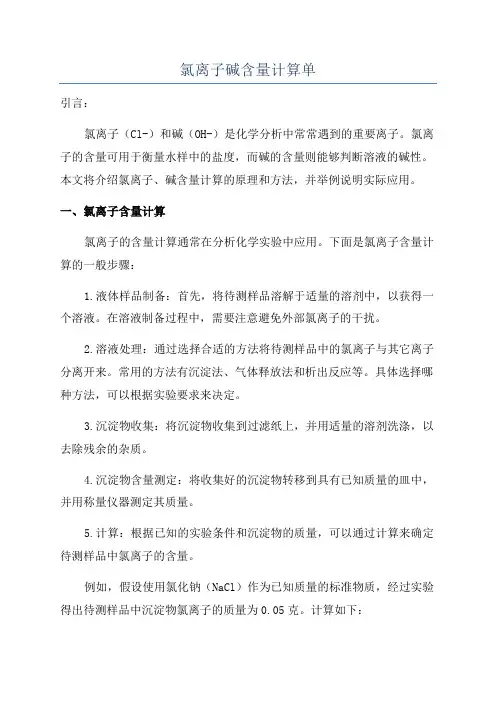

氯离子碱含量计算单引言：氯离子（Cl-）和碱（OH-）是化学分析中常常遇到的重要离子。

氯离子的含量可用于衡量水样中的盐度，而碱的含量则能够判断溶液的碱性。

本文将介绍氯离子、碱含量计算的原理和方法，并举例说明实际应用。

一、氯离子含量计算氯离子的含量计算通常在分析化学实验中应用。

下面是氯离子含量计算的一般步骤：1.液体样品制备：首先，将待测样品溶解于适量的溶剂中，以获得一个溶液。

在溶液制备过程中，需要注意避免外部氯离子的干扰。

2.溶液处理：通过选择合适的方法将待测样品中的氯离子与其它离子分离开来。

常用的方法有沉淀法、气体释放法和析出反应等。

具体选择哪种方法，可以根据实验要求来决定。

3.沉淀物收集：将沉淀物收集到过滤纸上，并用适量的溶剂洗涤，以去除残余的杂质。

4.沉淀物含量测定：将收集好的沉淀物转移到具有已知质量的皿中，并用称量仪器测定其质量。

5.计算：根据已知的实验条件和沉淀物的质量，可以通过计算来确定待测样品中氯离子的含量。

例如，假设使用氯化钠（NaCl）作为已知质量的标准物质，经过实验得出待测样品中沉淀物氯离子的质量为0.05克。

计算如下：二、碱含量计算溶液的碱含量计算在环境监测和水处理等领域中具有重要意义。

下面是碱含量计算的一般步骤：1.液体样品制备：首先，将待测样品溶解于适量的溶剂中，以获得一个溶液。

在溶液制备过程中，需要注意避免外部离子的干扰。

2.碱性指示剂：在溶液中加入具有酸碱指示性质的指示剂。

通常使用酚酞或溴酚蓝等指示剂。

酚酞在碱性溶液中呈现红色，而溴酚蓝则在碱性溶液中呈现蓝色。

3.酸滴定：滴定过程中，将已知浓度的酸溶液缓慢加入待测溶液中，同时观察指示剂的颜色变化。

当溶液呈现红色时，表示酸溶液与溶液中的碱已完全反应。

4.记录消耗酸的体积：记录酸溶液滴定过程中所使用的体积，该体积称为滴定终点体积。

5.计算：根据已知的实验条件和滴定终点体积，可以通过计算来确定待测溶液中碱的含量。

例如，假设已知酸溶液的浓度为0.1mol/L，滴定终点体积为10mL，则待测溶液中碱的物质的物质量为：0.1mol/L * 0.01L = 0.001mol。

混凝土碱氯离子报告 Revised by BLUE on the afternoon of December 12,2020.

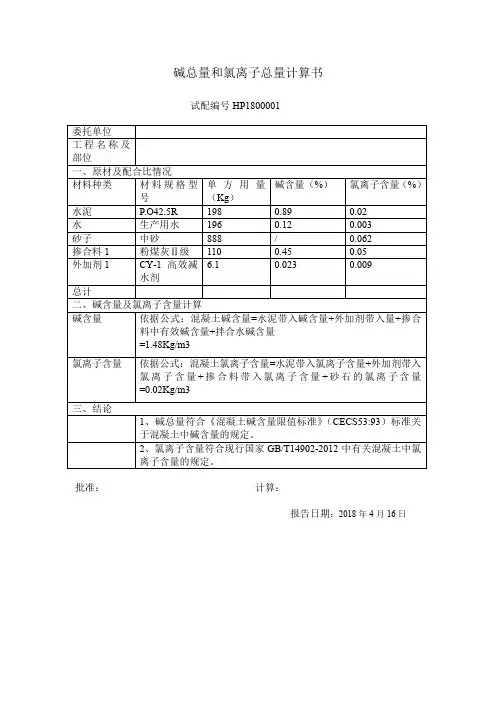

混凝土中碱、氯离子含量计算书
工程名称正定天山熙湖6#住宅楼试验编号1608001
强度等级C30报告日期2016年8月11
日
原材名称规格产地单方用
量
碱含量%氯离子含量%
水泥1P.O42.5鼎鑫2200.620.048
掺合料1
Ⅰ级
粉煤灰
上安800.010.001
掺合料2
S95
矿渣粉
曲寨9000.049
细骨料中砂正定74000.004粗骨料5-25mm碎石井陉106000.002拌合用水自来水18000
外加剂ZQ-2型聚羧
酸高性能减
水剂
石家庄市彰强
建材
7.8 1.20.05
混凝土单方碱含量、氯离子含量合计： 1.4580.2123混凝土单方氯离子含量要求%：≤0.06计算值%：0.054
混凝土单方碱含量要求Kg/m3：≤3计算值Kg/m3：1.458
执行标准GB50010-2010《混凝土结构设计规范》、GB50164-2011《混凝土质量控制标准》、GB/T14902-2012《预拌混凝土》
结论混凝土中碱含量、氯离子含量均符合标准要求。

技术负责人：审核：计算：。

混凝土氯离子含量计算书
一、
混凝土配合比及原材料碱含量：
C35配合比编号20110716混凝土强度等级：
工程名称及部位：
长沙县星沙镇万家丽北路（北延线）捞刀河大桥工程备注：混凝土中氯离子总含量包括水泥、矿物掺合料、粗骨料、细集料、水、外加剂等所含氯离子含量之和，不应超过胶凝材料总量的0.10%二、混凝土含碱量计算：
混凝土碱含量=水泥带入碱量（等当量Na2O百分含量×单方水泥用量） +外加剂带入碱量+掺合料中有效碱含量。

256×###＋175.0×0.10＋＋×0.0
=
（256+62）×100
=
三、结论：
根据《混凝土结构设计规范）》（GB50010-2002）第3.4.2
款之规定，对于二类工程, “使用B类低碱活性”集料配制砼，砼氯离子含量不得超过0.06该砼的氯离子含量为%符合规定要求。

审核
报告日期计算2011年7月16日。

混凝土碱、氯离子含量计算1、强度等级：C40S62、计算公式：砼碱含量＝水泥带碱含量×重量＋掺合料带入有效碱含量×重量＋外加剂带入碱含量×重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

砼氯离子含量＝（水泥中氯含量×重量－水中氯含量＋掺合料中氯含量×重量＋外加剂中入氯含量×重量）÷水泥用量（指全部胶凝材料总用量）3、结论：砼碱含量：0.07㎏/m3砼氯含量：02%根据≤混凝土碱含量限值标准≥（CECS53——93）规定，该批混凝土碱含量符合要求；根据混凝土≤混凝土结构设计规范≥（GB50010——2002）、≤预拌混凝土≥（GB/T14902——2003）规定，该批混凝土氯离子含量符合要求。

混凝土碱、氯离子含量计算1、强度等级：C202、计算公式：砼碱含量＝水泥带碱含量×重量＋掺合料带入有效碱含量×重量＋外加剂带入碱含量×重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

砼氯离子含量＝（水泥中氯含量×重量－水中氯含量＋掺合料中氯含量×重量＋外加剂中入氯含量×重量）÷水泥用量（指全部胶凝材料总用量）3、结论：砼碱含量：㎏/m3砼氯含量：0.0000046%根据≤混凝土碱含量限值标准≥（CECS53——93）规定，该批混凝土碱含量符合要求；根据混凝土≤混凝土结构设计规范≥（GB50010——2002）、≤预拌混凝土≥（GB/T14902——2003）规定，该批混凝土氯离子含量符合要求。

混凝土碱、氯离子含量计算1、强度等级：C152、计算公式：砼碱含量＝水泥带碱含量×重量＋掺合料带入有效碱含量×重量＋外加剂带入碱含量×重量氯离子含量系指其占水泥（含替代水泥量的矿物掺合料）用量的百分率。

砼氯离子含量＝（水泥中氯含量×重量－水中氯含量＋掺合料中氯含量×重量＋外加剂中入氯含量×重量）÷水泥用量（指全部胶凝材料总用量）3、结论：㎏/m3砼氯含量：0.0000048%根据≤混凝土碱含量限值标准≥（CECS53——93）规定，该批混凝土碱含量符合要求；根据混凝土≤混凝土结构设计规范≥（GB50010——2002）、≤预拌混凝土≥（GB/T14902——2003）规定，该批混凝土氯离子含量符合要求。
