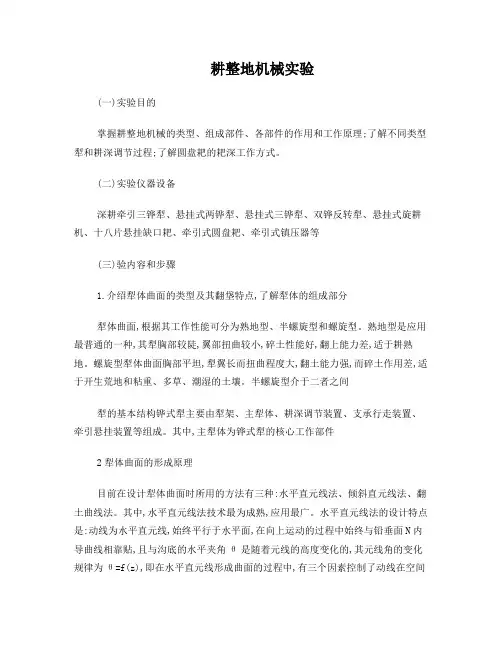

耕整地机械实验(一)实验目的掌握耕整地机械的类型、组成部件、各部件的作用和工作原理;了解不同类型犁和耕深调节过程;了解圆盘耙的耙深工作方式。
(二)实验仪器设备深耕牵引三铧犁、悬挂式两铧犁、悬挂式三铧犁、双铧反转犁、悬挂式旋耕机、十八片悬挂缺口耙、牵引式圆盘耙、牵引式镇压器等(三)验内容和步骤1.介绍犁体曲面的类型及其翻垡特点,了解犁体的组成部分犁体曲面,根据其工作性能可分为熟地型、半螺旋型和螺旋型。
熟地型是应用最普通的一种,其犁胸部较陡,翼部扭曲较小,碎土性能好,翻上能力差,适于耕熟地。
螺旋型犁体曲面胸部平坦,犁翼长而扭曲程度大,翻土能力强,而碎土作用差,适于开生荒地和粘重、多草、潮湿的土壤。
半螺旋型介于二者之间犁的基本结构铧式犁主要由犁架、主犁体、耕深调节装置、支承行走装置、牵引悬挂装置等组成。
其中,主犁体为铧式犁的核心工作部件2犁体曲面的形成原理目前在设计犁体曲面时所用的方法有三种:水平直元线法、倾斜直元线法、翻土曲线法。
其中,水平直元线法技术最为成熟,应用最广。
水平直元线法的设计特点是:动线为水平直元线,始终平行于水平面,在向上运动的过程中始终与铅垂面N内导曲线相靠贴,且与沟底的水平夹角θ是随着元线的高度变化的,其元线角的变化规律为θ=f(z),即在水平直元线形成曲面的过程中,有三个因素控制了动线在空间的姿态,从而决定了曲面的形状——始终平行于水平面的水平直元线,导曲线、元线角的变化规律,这三个因素我们通常称之为水平直元线形成犁体曲面的三大要素。
2.介绍深耕牵引三铧犁、悬挂式两铧犁、悬挂式三铧犁、双铧反转犁的牵引方式、耕深调节方式。
按与拖拉机挂接方式分:牵引犁、悬挂犁、半悬挂犁。
牵引式——运输状态下,机具的重量全部由机具本身来承担。
悬挂式——运输状态下,机具的重量全部由拖拉机来承担半悬挂式——运输状态下,机具的重量前部分由拖拉机承担,后部由机具来承担。
耕深调节——是根据农业技术的作业要求的不同及土壤状况的变化而进行的犁的入土深度的调节,调节的方法可依据土壤的实际状况和拖拉机液压悬挂系统的形式不同有三种:位调节——液压悬挂装置与农机具为相对刚性连接,犁的升降完全由液压系统来控制。
